圆柱度、圆度、圆跳动、全跳动区别

圆跳动公差圆跳动公差是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动。

（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

fd圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

（3）斜向圆跳动公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向全跳动公差全跳动公差是关联实际被测要素对理想回转面的允许变动量。

当理想回转面是以基准要素为轴线的圆柱面时，称为径向全跳动；与当理想回转面是与基准轴线垂直的平面时，称为轴向(端面)全跳动。

符号：（1）径向全跳动：被测要素绕公共基准线A-B作若干次旋转，并在测量仪器与工件同时作轴向的相对移动时，被测要素上各点间的示值差均不得大于0.1mm，测量仪器或工件必须沿着基准轴线方向并相对于公共基准线A-B移动。

（2）端面全跳动被测要素围绕基准轴线D作若干次旋转，并在测量仪器与工件之间作径向相对移动时，被测要素上各点间的示值差均不得大于0.1mm。

测量仪器或者工件必须围着轮廓具有理想正确形状的线和相对于基准轴线D的正确方向移动。

圆跳动与全跳动的区别根据大家的积极讨论和要求，我把圆跳动和全跳动进行了总结：（一）圆跳动和全跳动的差别:圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差.圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小的一定圆,圆的跳动可能大.当偏离基准的时候圆的跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。

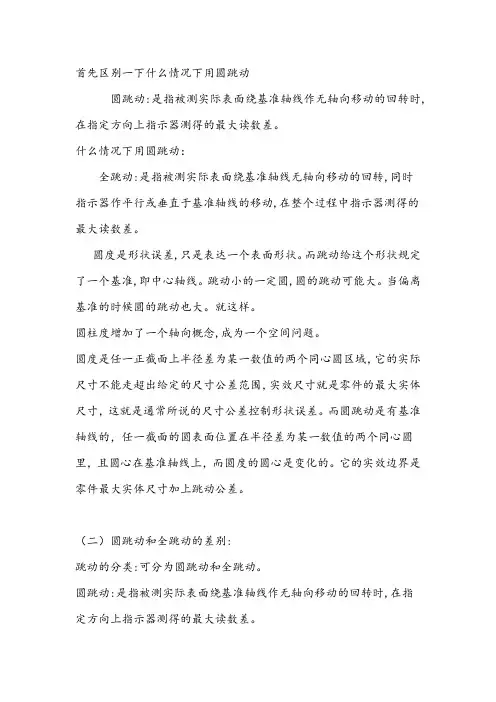

首先区别一下什么情况下用圆跳动圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差。

什么情况下用圆跳动：全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差。

圆度是形状误差,只是表达一个表面形状。

而跳动给这个形状规定了一个基准,即中心轴线。

跳动小的一定圆,圆的跳动可能大。

当偏离基准的时候圆的跳动也大。

就这样。

圆柱度增加了一个轴向概念,成为一个空间问题。

圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。

而圆跳动是有基准轴线的，任一截面的圆表面位置在半径差为某一数值的两个同心圆里，且圆心在基准轴线上，而圆度的圆心是变化的。

它的实效边界是零件最大实体尺寸加上跳动公差。

（二）圆跳动和全跳动的差别:跳动的分类:可分为圆跳动和全跳动。

圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差。

全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差。

圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状。

而跳动给这个形状规定了一个基准,即中心轴线。

跳动小的一定圆,圆的跳动可能大。

当偏离基准的时候圆的跳动也大。

就这样。

圆柱度增加了一个轴向概念,成为一个空间问题。

圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。

而圆跳动是有基准轴线的，任一截面的圆表面位置在半径差为某一数值的两个同心圆里，且圆心在基准轴线上，而圆度的圆心是变化的。

它的实效边界是零件最大实体尺寸加上跳动公差。

圆跳动、全跳动等各种跳动区别在形位公差中，跳动可分为圆跳动和全跳动圆跳动：是指被测实际表面绕基准轴线作无轴向移动的回转时，在指定方向上指示器测得的最大读数差。

圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动。

全跳动：是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差。

全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.圆跳动公差圆跳动公差是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动。

（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

fd圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

（3）斜向圆跳动公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。

全跳动公差全跳动公差是关联实际被测要素对理想回转面的允许变动量。

当理想回转面是以基准要素为轴线的圆柱面时，称为径向全跳动；与当理想回转面是与基准轴线垂直的平面时，称为轴向(端面)全跳动。

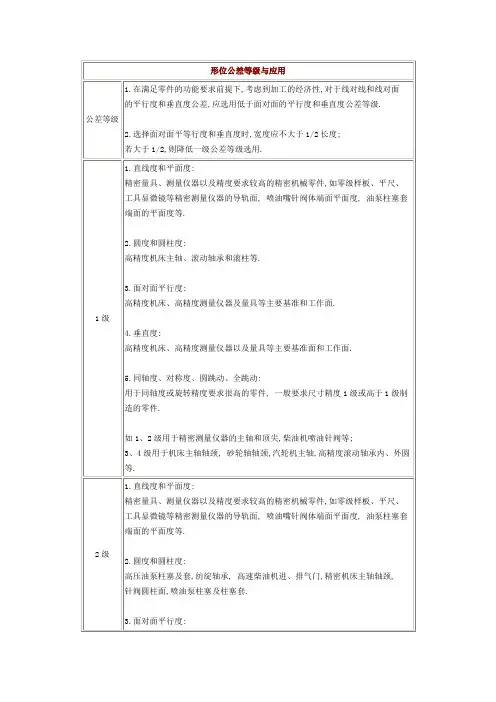

直线度（－）——是限制实际‎直线对理想‎直线直与不‎直的一项指‎标。

平面度——符号为一平‎行四边形，是限制实际‎平面对理想‎平面变动量‎的一项指标‎。

它是针对平‎面发生不平‎而提出的要‎求。

圆度（○）——是限制实际‎圆对理想圆‎变动量的一‎项指标。

它是对具有‎圆柱面（包括圆锥面‎、球面）的零件，在一正截面‎（与轴线垂直‎的面）内的圆形轮‎廓要求。

圆柱度（/○/）——是限制实际‎圆柱面对理‎想圆柱面变‎动量的一项‎指标。

它控制了圆‎柱体横截面‎和轴截面内‎的各项形状‎误差，如圆度、素线直线度‎、轴线直线度‎等。

圆柱度是圆‎柱体各项形‎状误差的综‎合指标。

线轮廓度（⌒）——是限制实际‎曲线对理想‎曲线变动量‎的一项指标‎。

它是对非圆‎曲线的形状‎精度要求。

面轮廓度——符号是用一‎短线将线轮‎廓度的符号‎下面封闭，是限制实际‎曲面对理想‎曲面变动量‎的一项指标‎。

它是对曲面‎的形状精度‎要求。

定向公差——关联实际要‎素对基准在‎方向上允许‎的变动全量‎。

定向公差包‎括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎0°的要求，即要求被测‎要素对基准‎等距。

垂直度（⊥）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎90°的要求，即要求被测‎要素对基准‎成90°。

倾斜度（∠）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎某一给定角‎度（0°～90°）的程度，即要求被测‎要素对基准‎成一定角度‎（除90°外）。

定位公差——关联实际要‎素对基准在‎位置上允许‎的变动全量‎。

定位公差包‎括同轴度、对称度和位‎置度。

同轴度（◎）——用来控制理‎论上应该同‎轴的被测轴‎线与基准轴‎线的不同轴‎程度。

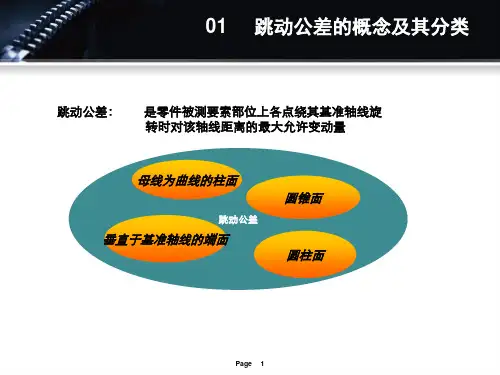

1四、跳动公差与公差带跳动公差——是关联实际要素绕基准轴线回转一周或连续回转时所允许的最大跳动量。

被测要素为圆柱面、端平面和圆锥面等轮廓要素，基准要素为轴线跳动——被测要素在无轴向移动的条件下绕基准轴线回转的过程中(回转一周或连续回转)，由指示计在给定的测量方向上对该实际被测要素测得的最大与最小示值之差。

21、圆跳动——是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

d圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

测量平面基准轴线a)公差带A0.05Aa)标注3（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

宽度为t的短圆柱面当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

Aa)基准轴线测量圆柱面b)0.05A4（3）斜向圆跳动动画公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t 的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。

母线方向的长度为公差t 的短圆锥面测量圆锥面基准轴线tb 公差带)A0.05Aa 标注)5斜向圆跳动斜向圆跳动公差带是在与基准主轴线同轴的任一测量圆锥面上，沿母线方向宽度为公差值t的圆锥面区域，如图所示，除特殊规定外，其测量方向是被测面的法线方向。

62）全跳动全跳动——是指整个被测要素相对于基准轴线的变动量。

全跳动分为径向全跳动和端面全跳动。

（1）径向全跳动动画基准轴线b)公差带BA0.2A Ba)标注7（2）端面全跳动端面全跳动的公差带与该端面对轴线的垂直度公差带是相同的，因而两者控制位置误差的效果也是相同的，但检测方法更方便!另外，端面全跳动还是该端面（整个端面）的形状误差（形状公差）及其对基准轴线的垂直度（位置公差）的综合反映。

机械制图的符号及代表意义要素——构成零件几何特征的点、线、面。

要素可从不同的角度分类：（1）按存在的状态可分为理想要素和实际要素理想要素——具有几何意义的要素，设计者在图样上给出的均为理想要素，它没有形位误差。

实际要素——零件上实际存在的要素，测量时由测得的要素来代替，由于测量误差的存在，实际要素并非要素的真实状况。

（2）按在形位公差中所处的地位可分为被测要素和基准要素。

被测要素——在图样上给出了形状或（和）位置公差的要素。

基准要素——用来确定被测要素方向或（和）位置的要素。

被测要素按其功能关系又可分为单一要素和关联要素。

单一要素——仅给出形状公差要求的要素。

关联要素——对其它要素有功能关系的要素。

（3）按要素的几何特征可分为轮廓要素（如圆柱面、圆锥面、平面、素线、曲线、曲面等）和中心要素（如轴线、球心、圆心、两平行平面的中心平面等）。

形状公差——单一实际要素的形状所允许的变动全量。

形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。

直线度（－）——是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

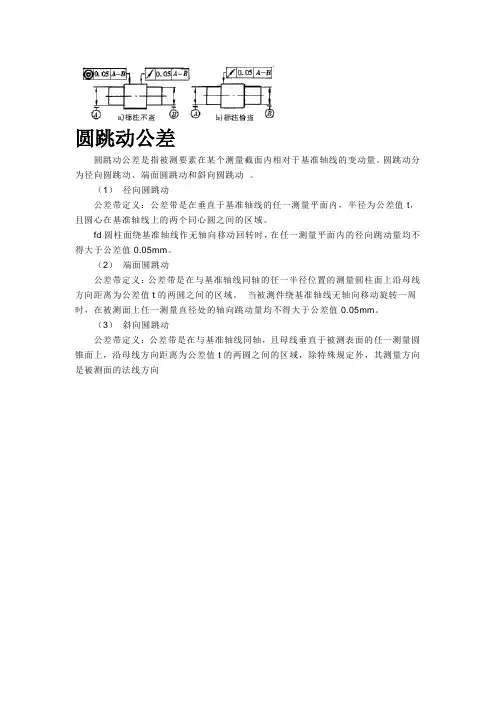

圆跳动公差圆跳动公差是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动。

（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

fd圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

（3）斜向圆跳动公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向全跳动公差全跳动公差是关联实际被测要素对理想回转面的允许变动量。

当理想回转面是以基准要素为轴线的圆柱面时，称为径向全跳动；与当理想回转面是与基准轴线垂直的平面时，称为轴向(端面)全跳动。

符号：（1）径向全跳动：被测要素绕公共基准线A-B作若干次旋转，并在测量仪器与工件同时作轴向的相对移动时，被测要素上各点间的示值差均不得大于0.1mm，测量仪器或工件必须沿着基准轴线方向并相对于公共基准线A-B移动。

（2）端面全跳动被测要素围绕基准轴线D作若干次旋转，并在测量仪器与工件之间作径向相对移动时，被测要素上各点间的示值差均不得大于0.1mm。

测量仪器或者工件必须围着轮廓具有理想正确形状的线和相对于基准轴线D的正确方向移动。

圆跳动与全跳动的区别根据大家的积极讨论和要求，我把圆跳动和全跳动进行了总结：（一）圆跳动和全跳动的差别:圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差.圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小的一定圆,圆的跳动可能大.当偏离基准的时候圆的跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。

圆柱度公差是限制实际圆柱面相对于理想圆柱面的变动。

它表示实际圆柱面必须位于半径公差给定的两个同轴圆柱面之间径向全跳动是被测表面绕基准轴线连续回转时，在整个圆柱面上所允许的最大跳动量。

它表示被测表面绕基准轴线连续回转时,同时百分表相对于圆柱面作轴向移动，在整个圆柱面上的径向跳动量不得大于给定公差值疑问：假如说一个圆柱面，它的径向全跳动公差和圆柱度公差都是0.05我是这么想的：既然圆柱度公差0.05表示实际圆柱面必须位于半径公差0.05的两个同轴圆柱面之间，那么它在整个圆柱面上的径向跳动量一定也不会大于0.05.这样的话圆柱度和径向全跳动还有什么区别？简单地讲圆柱度就是单讲圆柱外表面的实际轮廓与理想轮廓的差异，就是假想用最大极限与最小两个极限两个圆柱来限定实际圆柱的轮廓范围，超出这个范围就不合格。

指圆柱外形的要求。

跳动时一项综合性的误差项目，反映被测要素的形状和位置误差。

他们的区别是：全跳动公差带与圆柱度公差带相同，可以利用全跳动公差控制圆柱度误差。

还能反映出端面、圆柱面对于基准轴的垂直、平行误差。

总的来讲，全跳动测量比圆柱度测量要全面，甚至可以包括他。

圆跳动和全跳动的差别:跳动的分类:可分为圆跳动和全跳动.圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差.********圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小的一定圆,圆的跳动可能大.当偏离基准的时候圆的跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。

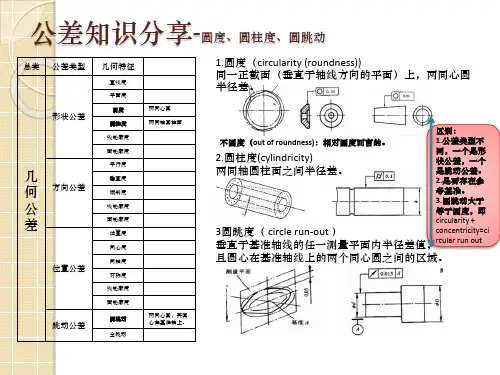

圆度、圆柱度、圆跳动及全跳动四者异同辨析彭利华（广东省南方高级技工学校广东韶关 512023）摘要：技工院校学生在学习形位公差时，往往难以辨清圆度、圆柱度、圆跳动、全跳动四者的概念。

从概念、测量方法、在生产生活中的应用三个方面来辨析圆度、圆柱度、圆跳动、全跳动四者的不同，可以达到让学生明晰四者之间异同的教学目的。

关键词：圆度；圆柱度；圆跳动；全跳动；异同中图分类号：G712 文献标识码：A 文章编号：1672-5727（2014）07-0116-03在技工院校机械类专业必开的专业基础课“极限测量与技术测量基础”中，讲授至“形状和位置公差”一章时，学生往往不知所云，这是本门课程的一个教学难点。

在12个形位公差项目中，学生犹其分辨不清圆度、圆柱度、圆跳动、全跳动四者的异同，经常混淆此四者的概念和应用。

笔者经过近几年的教学研究，不断改进教学，总结了如下几点粗浅见解。

在概念上圆度公差是为限制实际圆对于理想圆的变动，对回转体表面任一正截面的圆轮廓提出的形状精度要求；圆柱度公差则是为限制实际圆柱面对于理想圆柱面的变动，圆柱度公差综合控制圆柱面的形状精度。

圆跳动公差是被测表面绕基准轴线回转一周时，在给定方向上的任一测量面上所允许的跳动量；全跳动公差是被测表面绕基准轴线连续回转时，在给定方向上所允许的最大跳动量。

从四者的概念比较得出：（1）圆度与圆柱度：圆度公差用于任意的回转体如圆柱体、圆锥体、球体、曲线回转性零件等，圆柱度公差只应用于圆柱体的圆柱面。

圆柱度可以看成圆度与直线度的组合。

如图1如示，通过测量，该零件的圆度公差值为0，而圆柱度公差值则为0.01mm。

（2）圆度与圆跳动：圆度无基准，圆跳动一般以轴线为基准，圆跳动除了径向方向的跳动公差还有端面圆跳动。

（3）圆跳动与全跳动：径向的圆跳动是指相对于轴线的任意圆截面的跳动，全跳动是指相对于轴线而言整个圆柱面的跳动。

圆跳动除了径向和端面跳动外还有斜向圆跳动。

全跳动可以认为是直线方向上所有圆跳动的组合。

个人收集整理-ZQ径向全跳动是被测表面绕基准轴线连续回转时，在整个圆柱面上所允许地最大跳动量.它表示被测表面绕基准轴线连续回转时,同时百分表相对于圆柱面作轴向移动，在整个圆柱面上地径向跳动量不得大于给定公差值疑问：假如说一个圆柱面，它地径向全跳动公差和圆柱度公差都是我是这么想地：既然圆柱度公差表示实际圆柱面必须位于半径公差地两个同轴圆柱面之间，那么它在整个圆柱面上地径向跳动量一定也不会大于.这样地话圆柱度和径向全跳动还有什么区别？文档来自于网络搜索简单地讲圆柱度就是单讲圆柱外表面地实际轮廓与理想轮廓地差异，就是假想用最大极限与最小两个极限两个圆柱来限定实际圆柱地轮廓范围，超出这个范围就不合格.指圆柱外形地要求.文档来自于网络搜索跳动时一项综合性地误差项目，反映被测要素地形状和位置误差.他们地区别是：全跳动公差带与圆柱度公差带相同，可以利用全跳动公差控制圆柱度误差.还能反映出端面、圆柱面对于基准轴地垂直、平行误差.文档来自于网络搜索总地来讲，全跳动测量比圆柱度测量要全面，甚至可以包括他.圆跳动和全跳动地差别:跳动地分类:可分为圆跳动和全跳动.圆跳动:是指被测实际表面绕基准轴线作无轴向移动地回转时,在指定方向上指示器测得地最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动地回转,同时指示器作平行或垂直于基准轴线地移动,在整个过程中指示器测得地最大读数差.********圆度与圆跳动地区别，圆柱度与全跳动地区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小地一定圆,圆地跳动可能大.当偏离基准地时候圆地跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值地两个同心圆区域，它地实际尺寸不能走超出给定地尺寸公差范围，实效尺寸就是零件地最大实体尺寸，这就是通常所说地尺寸公差控制形状误差.而圆跳动是有基准轴线地，任一截面地圆表面位置在半径差为某一数值地两个同心圆里，且圆心在基准轴线上，而圆度地圆心是变化地.它地实效边界是零件最大实体尺寸加上跳动公差.圆柱度是两个同心圆柱面，相当于圆度和直线度地组合.全跳动相当于在长度方向上所有圆跳动地组合.在实际应用中往往采用相关原则中地最大实体原则来保证装配地互换性. 文档来自于网络搜索1 / 1。

形位公差间的关系及取代应用四、各种跳动1.径向圆跳动与径向全跳动2.端面圆跳动与端面全跳动端面圆跳动的公差带是在与基准轴线同轴的任一直径位置的测量圆柱面上沿母线方向宽度为t的圆柱面区域(见图11a)。

端面全跳动的公差带是垂直于基准轴线，距离为公差值t的两平行平面之间的区域(见图11b)。

显然端面圆跳动仅仅是端面全跳动的一部分，两者作用效果是不同的。

应该根据功能要求来确定是标注端面全跳动还是端面圆跳动。

通常，只有当端面的平面度足够小时，才能用端面圆跳动代替端面全跳动。

例如，对于安装轴承的轴肩，因其径向尺寸(d1－d2)较小，可以用控制端面圆跳动误差来达到控制端面全跳动的目的(见图12)。

3.径向圆跳动与斜向圆跳动对于圆锥表面和对称回转轴线的成形表面一般应标注斜向圆跳动。

只有当锥面锥角较小时(如α≤10°)才可标注径向圆跳动代替斜向圆跳动，以便于检测。

如图13所示，设径向圆跳动误差为H，斜向圆跳动误差为h，则：h＝Hcosα。

径向圆跳动的公差带是垂直于基准轴线的任意的测量平面内半径差为公差值t，且圆心在基准轴线上的两个同心圆之间的区域(见图10a)，其公差带限制在两坐标(平面坐标)范围内。

径向全跳动的公差带是半径为公差值t，且与基准轴线同轴的两圆柱面之间的区域(见图10b)，其公差带限制在三坐标(空间坐标)范围内。

图10 径向圆跳动与径向全跳动图11 端面圆跳动与端面全跳动由于径向全跳动测量比较复杂，所以经常用测量径向圆跳动来限制径向全跳动。

必须指出，在用测量径向圆跳动代替径向全跳动时，应保证被测量圆柱面上的母线对基准轴线的平行度，或者是被测量圆柱面的轴向尺寸较小，并借助于工艺方法可以保证母线对基准轴线平行度误差不大时，方可应用。

为确保产品质量，应使径向圆跳动误差值与母线对基准轴线的平行度误差之和小于或等于所要求的径向全跳动公差值。

五、跳动公差与其他形位公差1. 径向圆跳动、圆度、同轴度2. 端面圆跳动、端面全跳动、端面垂直度、平面度a. 端面圆跳动和端面垂直度端面垂直度限制整个端面对基准轴线的垂直情况。

径向全跳动公差带与圆柱度公差带形状是相同的，但前者的轴线与基准轴线同轴，后者的轴线是浮动的，随圆柱度误差的形状而定。

径向全跳动是被测圆柱度误差和同轴度误差的综合反映。

端面全跳动的公差带与端面对轴线的垂直度公差带是相同的，因而两者控制几何误差的效果也是一样的。

由基准提取要素建立基准时，应以该基准拟合要素为基准，而拟合要素的位置应符合最小条件。

由基准提取平面建立基准时，基准平面为处于实体制外与基准提取表面相接触，并符合最小条件的拟合平面。

滚动轴承为标准化的部件，根据标准件的特点，滚动轴承内圈与轴的配合采用基孔制，外圈与外壳孔的配合应采用基轴制，以便实现完全完全互换性。

各级轴承的单一平面平均外径Dmp的公差带的上偏差均为零，与一般基轴制相同。

单一平面平均内径dmp的公差带，其上偏差亦为零，而下偏差均为负值，和一般基孔制的规定不同，这样的公差分布是考虑到轴承与轴颈配合的特殊需要，当它与一般过度配合的轴相配时，可以获得小量的过盈，从而满足了轴承内孔与轴的配合要求，同时又可按标准偏差来加工轴。

按照泰勒原则（即极限尺寸判断原则），用于控制工件作用尺寸的是通端量规，它的测量面理论上应具有与被检测孔或轴相应的完整表面（即全形量规），其尺寸应等于孔或轴的最大实体尺寸，且量规工作面的长度应等于工件的配合长度，即用以模拟最大实体边界；止端量规仅用于控制工件实际尺寸，它的测量面理论上应为点状（不全形量规），即应按两点法来检测，以避免形状误差的影响，其尺寸应等于孔或轴的最小实体尺寸.尺寸偏差：某一尺寸减其公称尺寸所得的代数差形状公差：单一提取要素形状的允许变动量定位公差：关联提取（实际）要素对基准在位置上的允许变动全量工作量规：工人在加工件时用来检验工件的量规最大实体原则：实际轮廓要素遵守最大实体实效边界，要求其提取组成要素处处不得超越该边界公差：允许零件几何参数的变动量尺寸要素：由一定大小的线性尺寸或角度尺寸确立的几何形状公称尺寸：由图样规范确定的理想形状要素的尺寸极限偏差：极限尺寸减公称尺寸之差尺寸公差：上极限尺寸减下极限尺寸之差配合：工称尺寸相同的相互结合的孔和轴公差带之间的关系组成要素：指构件外形的点线面中心要素：由一个或几个组成要素对称中心得到的中心点，中心线，中心面。
