初三物理电学计算题难题（答案）1、（1）R 2=U 2/I 2=1伏/0.1安=10欧 （2）R 1=U 1/I 1=5伏/0.1安=50欧当滑片移到最右端时，电路中的电流最大，R 1消耗的电功率最大，即P 1=U 1I 1= U 2/ R 1 =（6伏）2/50欧=0.72瓦（3）“100Ω 2A”∵ R 1、R 2串联，又要使R 1、R 2两端的电压相等，根据串联电路分压的特点U 1=U 2=3伏 R 1=R 2=50欧∴ 选择“100Ω 2A”规格的滑动变阻器2、（1）∵R 1和R 2 并联 ∴U 电源=U 1=U 2=6伏（2）I 1=U 1/R 1=6伏/15欧=0.4安 电流表A 1 示数 0.4安（3）∵当R 2滑片在滑动过程中A 1示数不变，仍为0.4安∴A 1不会满刻度那么当A 满刻度时应有2种可能：a.A 读数为0.6安 则 I 2 =I-I 1=0.6安-0.4安=0.2安R 2=U 2/I 2=6伏/0.2安=30欧b.A 读数为3安 则 I 2 =I-I 1 =3安-0.4安=2.6安 〉2安 会损坏滑动变阻器 所以不能为3安。
3、（1）U ＝U 1＋U 2＝4伏＋8伏＝12伏（2）R 1＝U 1/I ＝U 1/I 1＝4伏/1安＝4欧（3）若U ′1＝U ′2，则U ′1＝U ′2＝6伏I 2′＝I 1′＝U 1′/R 1＝6伏/4欧＝1.5安R 2′＝U 2′/I 2′＝6伏/（1.5安）＝4欧若U ′2＝5U ′1，则U ′1＝2伏，U ′2＝10伏I 2′＝I 1′＝U 1′/R 1＝2伏/4欧＝0.5安R 2′＝U 2′/I 2′＝10伏/（0.5安）＝20欧4、（1）∵电路是并联电路，U= U 1=U 2 ； I= I 1 +I 2= 0.8A∴I 2=I －I 1=0.8A －0.5A=0.3AR 2=U/I 2=12V/0.3A=40Ω（2）∵I 1不变，滑动变阻器允许通过的最大电流2A ＜(3A －0.5A)∴通过滑动变阻器的电流最多为I 2′= 2AR 2′=U/I 2′=12V/2A=6Ω5、(1) 欧安伏102.02111===I U R (2) R 2=50欧时，电流表示数最小R 最大=R 1+R 2=10欧+50欧=60欧安欧伏最大最小1.0606===R U I (3)∵U =6伏，且V 表选用大量程，∴V 表不可能达到满刻度若A 表为0.6安，则U 1=IR 1=0.6安×10欧=6伏>3伏，不可能V 1表为满刻度时，U 1=3伏安欧伏3.0103111====R U I I 欧安伏203.06===I U R 6、（1）I ！＝0.3AI 2＝I －I 1＝0.5安－0.3安＝0.2安R 2＝U/ I 2＝12伏/0.2安＝60欧（2）电流表A 1 的示数不变为0.3安I 2′＝U/R 2＝12伏/100欧＝0.12安I′＝I ！＋I 2′＝0.3安＋0.12安＝0.42安（3）I 最大＝0.6AI 2最大＝I 最大－I 1＝0.6安－0.3安＝0.3安R 2最小＝U/ I 2最大＝12伏/0.3安＝40欧7、略8、9、（1）I 1＝U / R 1 ＝6伏/50欧＝0.12安（2）I 2＝I －I 1 ＝0.52安－0.12安＝0.4安R 2＝U / I 2＝6伏/0.4安＝15欧（3）右 ① 30欧② I 1＝U / R 1 ＝6伏/30欧＝0.2安I 2＝U / R 2 ＝6伏/20欧＝0.3安I 2/ I ＝I 2/（I 1＋I 2）＝0.3安/（0.2安＋0.3安）＝3/510、12、13、14、①I1＝U1/R1＝6伏/6欧＝1安②P1＝U1I1＝6伏 1安＝6瓦③电路电流最大为2安，R总＝R1+ R2小＝U/I大＝18伏/2安＝9欧R2小＝R总－R1＝9欧－6欧＝3欧R2两端最大电压为15伏，此时R1两端电压最小为3伏，电路最小电流I小＝U1小/R1＝3伏/6欧＝0.5安R2大＝U/I小＝15伏/0.5安＝30欧滑动变阻器R2连入电路的阻值范围：3欧~30欧。
初三物理电学综合题(较难)含答案一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。
则L2的电流I2=I−I1=1.2A−0.3A=0.9A。
（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。
爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。

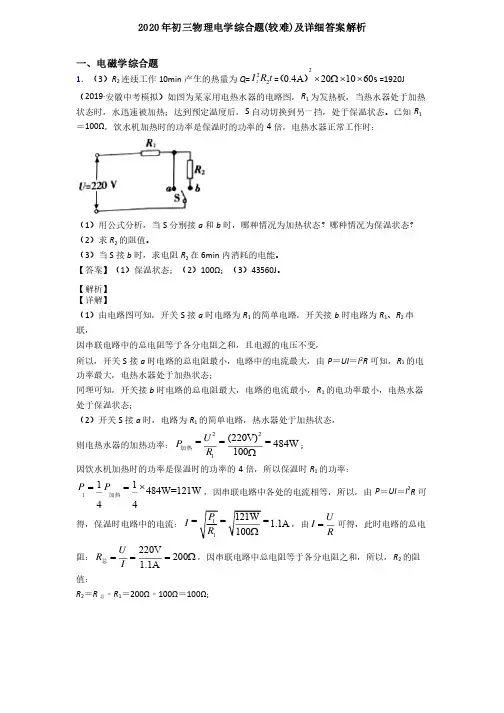

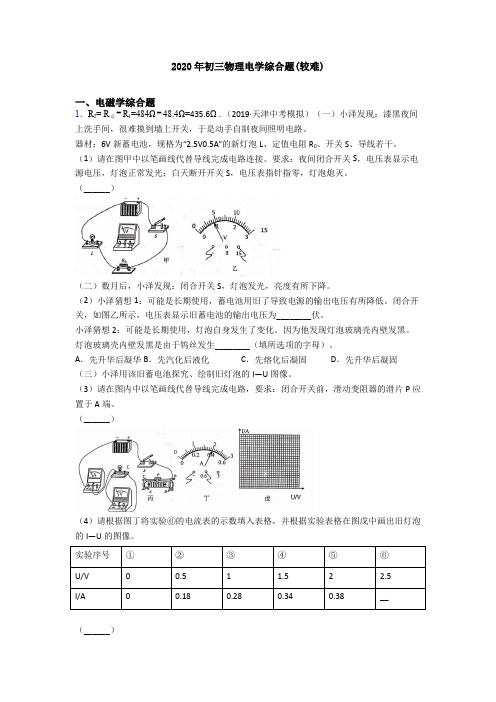

2020年初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．（3）R 2连续工作10min 产生的热量为Q =222I R t =20.4A 201060s ´W´´（）=1920J （2019·安徽中考模拟）如图为某家用电热水器的电路图，R 1为发热板，当热水器处于加热状态时，水迅速被加热；达到预定温度后，S 自动切换到另一挡，处于保温状态。
已知R 1＝100Ω，饮水机加热时的功率是保温时的功率的4倍，电热水器正常工作时：（1）用公式分析，当S 分别接a 和b 时，哪种情况为加热状态？哪种情况为保温状态？ （2）求R 2的阻值。
（3）当S 接b 时，求电阻R 2在6min 内消耗的电能。
【答案】（1）保温状态；（2）100Ω；（3）43560J 。
【解析】【详解】（1）由电路图可知，开关S 接a 时电路为R 1的简单电路，开关接b 时电路为R 1、R 2串联，因串联电路中的总电阻等于各分电阻之和，且电源的电压不变，所以，开关S 接a 时电路的总电阻最小，电路中的电流最大，由P ＝UI ＝I 2R 可知，R 1的电功率最大，电热水器处于加热状态；同理可知，开关接b 时电路的总电阻最大，电路的电流最小，R 1的电功率最小，电热水器处于保温状态；（2）开关S 接a 时，电路为R 1的简单电路，热水器处于加热状态，则电热水器的加热功率：221(220V)484W 100U P R ===W加热； 因饮水机加热时的功率是保温时的功率的4倍，所以保温时R 1的功率：11484W=121W 44P P==´1加热，因串联电路中各处的电流相等，所以，由P ＝UI ＝I 2R 可得，保温时电路中的电流：11121W 1.1A 100P I R ===W ，由U I R=可得，此时电路的总电阻：220V2001.1AU R I ===W 总，因串联电路中总电阻等于各分电阻之和，所以，R 2的阻值：R 2＝R 总﹣R 1＝200Ω﹣100Ω＝100Ω；（3）当S接b时，电热水器处于保温状态，则电阻R2在6min内消耗的电能：W2＝I2R2t＝（1.1A）2×100Ω×6×60s＝43560J。
初三物理电学计算难题含答案三道物理挖坑易错题1.题目：一根电阻为2欧的导线，接在电压为10伏的电源两端，流过导线的电流为多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=10/2=5安。
2.题目：在电路中，两个电阻分别为3欧和6欧，串联连接后接在电压为12伏的电源两端，求总电流是多少安？解析：根据欧姆定律，总电流I=U/R，其中R为两个电阻的总和，即3+6=9欧。
代入已知值得到I=12/9=4/3安。
3.题目：一个电阻为4欧的电器连在电压为220伏的电源上工作，求电器的功率是多少瓦？4.题目：一台电视机的功率为100瓦，连在电压为220伏的电源上工作，求电视机的电流是多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到100=220*I，解方程得到I=100/220=5/11安。
5.题目：一个电阻为8欧的电器连在电压为220伏的电源上工作，如果将电阻调整为16欧，求新的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=220/8=27.5/1安。
如果将电阻调整为16欧，则新的电流为I=220/16=13.75/1安。
6.题目：一台电视机的功率为75瓦，连在电压为220伏的电源上工作，如果要将功率增加到100瓦，需要将电流调整为多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到75=220*I，解方程得到I=75/220安。
将功率调整为100瓦，则新的电流为I=100/220安。
7.题目：一个电阻为5欧的导线串联连接在电流为10安的电路中，求导线两端的电压是多少伏？解析：根据欧姆定律，电压U=IR，其中I为电流，R为电阻，代入已知值得到U=10*5=50伏。
8.题目：在电路中，电源电压为6伏，电阻为2欧，串联连接后流过电阻的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=6/2=3安。
9.题目：一台电视机的功率为50瓦，连在电压为220伏的电源上工作，求电视机的电阻是多少欧？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到50=220*I，解方程得到I=50/220安。
- 1 -初三物理电学计算练习（难题）姓名:一模部分1、（09奉贤）在如图所示的电路中在如图所示的电路中，，电源电压为6伏且不变伏且不变，，滑动变阻器R 2上标有“10Ω0.2A”字样。
闭合电键，移动滑片P 到某位置时，电压表、电流表的示数分别为1伏和0.1安。
此时求：（1）滑动变阻器R 2接入电路的阻值；（2）R 1消耗的电功率；（3）现有规格为“20Ω1A”，“100Ω0.5A”两种规格的滑动变阻器，从中选择一个来替换R 2，要求：当滑片P 在移动过程中，能使R 1、R 2两端的电压相等。
①应选择规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值多大？2、（09嘉定）如图所示，电源电压不变。
定值电阻R 1阻值为15欧，滑动变阻器R 2上标有“50Ω 2A”字样。
闭合电键S 后，电压表示数为6伏。
求：(1)电源电压；(2) 电流表A 1的示数；(3）当滑动变阻器R 2的滑片移到某处时，电流表的示数恰好满刻度，此时R 2接入电路的阻值为多少？3、（09卢湾）在如图所示的电路中，电源电压保持不变，滑动变阻器R 2上标有“50Ω2A ”字样。
闭合电键S ，电流表A 的示数为1安，电压表V 1的示数为4伏，电压表V 2的示数为8伏。
求：（1）电源电压U （2）电阻R 1的阻值（3）移动滑片P 至某位置时，两电压表指针偏离零刻度线的角度恰好相同，此时变阻器R 2连入电路的阻值。
4、（09闵行）如图所示，电源电压为12V 不变。
电流表A1和电流表A 的量程分别为0.6A 和3A 。
滑动变阻器上标有“50Ω 2A”字样。
电键闭合后，将滑动变阻器的滑片移至图所示位置时，电流表A1和电流表A 的示数分别为0.5A 和0.8A 。
求：（1）此时通过滑动变阻器的电流是多少？连入电路中的电阻是多少?（2）为了确保各元件能正常工作，滑动变阻器连入电路中的电阻最小为多少?R 1SR 2AP V 1V 2R 2A 1Ak5、（09浦东）在如图所示的电路中，电源电压保持不变，滑动变阻器R 2上标有“50 2A”字样。
1、如图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V；当合上开关S1，S2，断开S3时，电流表示数为1A；当合上S3，断开S1、S2时，灯R1的实际功率为其额定功率的1/9，R2消耗的功率为0.6W，求灯L的额定功率和电阻R3的阻值。
2、两只灯泡L1和L2分别标有“220V 40W”和“110V 100W”字样，若把它们串联在电路中，总功率最大不得超过多少瓦？若把它们并联在电路中，总功率最大不得超过多少瓦？已知：求：串联时的最大总功率并联时的最大总功率3、如图16所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V 3W”字样。
求：（1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数变化了1A，求R0的阻值是多少？（4）闭合S、S1、S2，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？4、在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材：电源、两个“12V 18W”的电阻和若干开关、导线．(1)小虎第一个完成设计，他设计的电路如图所示．他编制的试题是：“在如图a所示的电路中，闭合开关S1，通电5min产生多少热量?”请你解答此题：(2)小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作，其大、小功率之比是___________．”请你在图a 中完成小华的设计，并将电路大小功率之比填入空格中．(3)小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图b 的方框内，画出小明所设计的电路图．5、如图甲所示电路，电源电压为12V ，电阻R 1的阻值为20Ω，滑动变阻器R 2的最大阻值为100Ω，当开关S 闭合时，电流表A 的示数为0.2A 。
初三物理电学计算题难题【知识回顾】第一部分：1、电流强度：I＝Q电量/t2、电阻：R=ρL/S ｛ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横截面积(m2)｝3、欧姆定律：I＝U/R4、焦耳定律：（1）、Q＝I2Rt普适公式) （2）、Q＝UIt＝Pt第二部分：1、串联电路：（1）、I＝I1＝I2（2）、U＝U1＋U2（3）、R＝R1＋R2（4）、U1/U2＝R1/R2 (分压公式)（5）、P1/P2＝R1/R22、并联电路：（1）、I＝I1＋I2（2）、U＝U1＝U2（3）、1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)]（4）、I1/I2＝R2/R1(分流公式)（5）、P1/P2＝R2/R13、电功：（1）、W＝UIt＝Pt＝UQ（2）、W＝I2Rt＝U2t/R4、电功率：（1）、P＝W/t＝UI（2）、P＝I2R＝U2/R解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位【开胃小菜】1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
（2A,8V）2. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为；求：电阻R1， R2各为多少欧？(200Ω50Ω)3. （功率）如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。
(15V 5Ω 10Ω)【随堂热身】1. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数2. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为, 求R2的电阻值。
生活实际类:1、图甲为一款有高、低温两档的家用蒸汽电熨斗,其电路原理如图乙所示,R1、R2为电热丝，其额定电压均为220V．电路的工作原理是：当S1闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时,电熨斗处于高温档．正常工作时高温挡的电功率为1980W．（电源电压保持不变,不计电热丝电阻随温度的变化）(1）电熨斗正常工作时,在高温档状态下电路中的总电流是多大?（2）若电热丝R2的电阻为44Ω，则电热丝R1的电阻为多少?（3）若电热丝R2烧毁了,要使电路恢复正常工作，小楠设计了这样一个方案：小楠方案:用两根都是“220V 550W"的电热丝并联替代R2．请你通过计算和分析，对小楠的方案作出评价．2、随着科学技术的发展，电动自行车已成为大众化的一种交通工具，小周和他爸爸在一段平直公路上对家里的电动自行车进行了测试，若电动自行车在行驶过程中消耗的电能有75%转化成机械能，电动机的额定功率是240W，正常工作时电流为5A,求（1）电动机正常工作时电压是多少?(2)小周骑着电动自行车测试时,电动自行车以额定功率在平直公路上行驶，获得了速度V 随时间t 变化的关系图象，如图所示，此过程中电动自行车的牵引力是多大？ （3）若测试中电动自行车一直以额定功率行驶，小周骑着电动自行车匀速经过一段平直公路需要1min ，小周的爸爸骑车时受到的阻力是小周骑车时的1.2倍，小周的爸爸骑车匀速经过同一路段需要多少时间？3、寒冷的冬天,小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表1所示， 请回答下列问题: 表1：（1）该“暖手宝"正常工作时通过的电流和电阻各是多少?（2）该“暖手宝”正常工作3分钟产生的热量是多少？（3）小明奶奶家离变电站较远（变电站输出的电压为220V ），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝"时，“暖手宝"消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）产品名称 暖手宝 通电储热 5～～8分钟 产品货号 QB32 电源线长 约80cm 额定功率440W 暖手宝直径约200mm额定电压220V4、如表是小明家电热水壶的铭牌．求： (1)电热水壶的电阻．（2)将1kg 水从20℃加热到100℃，水吸收的热量．（3）要放出这些热量,电热水壶正常工作的时间[不计热量损失，c 水=4。
可编辑修改精选全文完整版电学精选题一、单选题：1．在如图1所示的电路中，电源两端的电压不变.当只闭 合开关S 1时，电流表A 1的示数为I ，电流表A 2的示数为I 2。
当开关S 1、S 2都闭合时，电流表A 1的示数为I ˊ,电流表A 2的示数为I 2ˊ.I 2：I = 2:3，I 2ˊ： I ˊ= 4:7，则电阻R 1:R 2：R 3等于A . 2：1:4B . 4：2:1C 。
2:3:4D 。
3:4：7答案：A2．把标有“6V 3W"的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V 的电路中，电路的连接如图5所示，电压表使用的量程为0～3V ，电流表使用的量程为0～0.6A.要求闭合开关后两电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定值（设灯丝电阻不变）.下列说法正确的是 A ．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50Ω B ．小灯泡的电功率最小值为0.25W C ．电路总功率的最大值为3。
6WD ．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A 答案：D3．小敏同学在做电学实验时按照如图3所示的电路将电学器材连接，她使用的电流表量程为0~0。
6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变,电阻R 的阻值为10Ω，允许消耗的最大电功率为0。
9W 。
滑动变阻器R 0的最大阻值为20Ω,允许通过的最大电流为0。
5A 。
将开关S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是A ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1。
2W答案：C二、多选题:4．如图4所示，电源两端的电压保持不变，R 0为定值电阻。
将滑动变阻器的滑片P 置于 最左端，闭合开关S 。
移动滑动变阻器的滑片P 到某一位置,此时滑动变阻器接入电路中的 电阻为R 1,电压表的示数为U 0,电流表的示数为I 0;继续移动滑动变阻器的滑片P ，使滑 动变阻器接入电路中的电阻值减小到R 1/3,此时电压表的示数变为U 0/2，电流表的示数变 为I 1。
可编辑修改精选全文完整版1.如图所示，是一个照明系统模拟控制电路．已知电源电压U=4.5V，定值电阻R1=5Ω．滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作．光照度E/lx 0.5 1 1.5 2 2.5 3光敏电阻R3阻值60 30 20 15 12 10/Ω（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？（2）闭合开关S，将滑片P移至b端，求E0为多少？（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能．（4）本系统可调E0的最小值是 lx．2.如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；1（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？3.新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。
1.小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示．电源电压保持3 V 不变，电流表量程为0～1 A ，电阻不计，粗细均匀的电阻丝MN 全长12 cm ，总电阻为9 Ω，它的阻值与其接入电路的长度成正比．水平光滑杆AB 上套有弹簧，弹簧弹力与其伸长量x 的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P 、物体Q 通过硬杆相连．滑片与电阻丝始终保持良好接触．水流冲击力为零时，滑片P 刚好与电阻丝左端相接触，此时电流表满偏．测量时，滑块稳定后，小华通过电流表示数可计算 出物体受到的水流冲击力大小.（1）当水流速度增大时，电流表示数 (选填“变大”、“变小”或“不变”)，弹簧被拉伸，这一过程中，水流的动能转化为弹簧的 ． （2）电阻R 0的阻值为多少？（3）当电流表读数为0.5 A 时，物体所受的冲击力大小为多少？2.有一种测量人的体重和身高的电子秤，其测体重部分的原理图如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO ，压力传感器R （电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A （实质是电流表）．其中AO ：BO =11：2，压力传感器R 表面能承受的最大压强为2×106Pa ，且已知压力传感器R 的电阻与所受压力的关系如下表所示．设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.5 V ． (1)若把压杆对A 点的支持力看成动力，则杠杆ABO 是一个 （选填“省力”、“费力”或“等臂”）杠杆.压力F /N 0 50 100 150 200 250 300 … 电阻R /Ω 300 270 240 210 180 150 120 …（3）若压杆与压力传感器之间的接触面积是2 cm2，则该秤的最大称量值是多少？3.如图甲是带烘干功能的滚桶洗衣机，工作电压为220 V. 并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图乙所示，其中电热丝只在烘干环节工作. 问：甲乙（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）这次洗衣共消耗多少度电？（不计其他部件耗电）4.电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保.图是某型号电压力锅工作电路简图，右表是其部分参数.其中R1是主加热器，R2是保压加热器.接通电路后，开关S自动与触点a 接通，开始加热.当锅内温度达到105 ℃时，开关S自动与a断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾.现将3L初温为25 ℃的水加入压力锅中，接通电路使其正常工作30 min.已知消耗的电能有90％被有效利用，水的比热容为4.2×103 J/（kg·℃）.额定电压/V 220主加热器额定功率/W 800保压加热器额定功率/W 200保压温度/℃105最大容积/L 5 第2题图求：（1）电压力锅在加热状态时的电流.（2）电压力锅多少秒后开始保压?（3）电压力锅在此30 min内消耗的电能.5.某玻璃厂要研发一款新型玻璃，要求每平方米能承受5×105 N的撞击力．测试时，取一小块玻璃样品（质量可不计），平放在如图甲所示电路中的压力传感器上，闭合开关S，释放重物，经撞击后玻璃仍完好无损，电流表的示数随时间变化的图像如图乙所示（不考虑t0时刻之后的情况）．已知压力传感器的阻值R N 随压力F变化的图像如图丙所示；玻璃受到最大撞击力时与重物的接触面积S0=1×10﹣3 m2；电源电压U=36 V，定值电阻R0=20Ω．则：甲乙丙（1）从重物开始下落到撞击玻璃样品前这段时间内，电阻R0两端的电压是多少？（2）玻璃样品受到的最大撞击力是多少？（3）请通过计算说明该样品是否满足设计要求？6..小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示．电源电压保持3 V 不变，电流表量程为0～1 A，电阻不计，粗细均匀的电阻丝MN全长12 cm，总电阻为9 Ω，它的阻值与其接入电路的长度成正比．水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连．滑片与电阻丝始终保持良好接触．水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏．测量时，滑块稳定后，小华通过电流表示数可计算出物体受到的水流冲击力大小.第3题图（1）当水流速度增大时，电流表示数(选填“变大”、“变小”或“不变”)，弹簧被拉伸，这一过程中，水流的动能转化为弹簧的．（2）电阻R0的阻值为多少？（3）当电流表读数为0.5 A时，物体所受的冲击力大小为多少？1. 解：（1）变小 弹性势能（2）电流表满偏时，电流A 1=I ，由R U I =可得Ω=== 3A1V 30I U R . （3）电流为A 5.0'=I 时，电阻丝电阻： 03V3633'0.5AU R R I =-=-Ω=Ω-Ω=Ω，因为粗细均匀的电阻丝MN 全长12 cm ，总电阻为9 Ω,它的阻值与其接入电路的长度成正比．所以接入电路的长度为4 cm,由图乙知：cm 4N/cm, 4,===x k kx F 则N 16cm 4cm N/4=⨯=F2.解：（1）省力（2）当电流为20mA 时，压力传感器的电阻为Ω===2340.02AV 68.422I U R 分析表中数据，压力随电阻的变化是线性的，则：2103001502343002-=-F ,N 1102=F 根据杠杆平衡条件得：2F AO G BO ⋅=⋅人211110N 605N 2F AOG BO ⋅==⨯=人 （3）传感器能承受的最大压力N 400m 102Pa 102'2-46=⨯⨯⨯==pS F 设踏板上能称量的最大重力为'G ，由杠杆平衡原理得：N 200 2211N 400'',''=⨯=⋅=⋅=⋅BO AO F G BO G AO F 则烘干转动过程中的电流：I 4=V2204=U ≈0.45 A ，所以此时的总电流I=I 1+I 4=4.55 A+0.45 A=5 A ；（3）洗涤、漂洗的功率和时间是相同的，所以洗涤、漂洗过程中消耗的电能： W 2=3×P 2t 2=3×250 W ×10×60 s=4.5×105 J ；脱水过程中消耗的电能：W 3=P 3t 3=500 W ×360 s=1.8×105J ；烘干过程中消耗的电能：W 1=P 1t 1=1000 W ×1800 s=1.8×106J ；烘干、转动过程中消耗的电能：W 4=P 4t 4=100 W ×2160 s=2.16×105J ； 所以，这次洗衣共消耗电能：W=W 1+W 2+W 3+W 4=1.8×106 J+4.5×105 J+1.8×105 J+2.16×105 J=2.646×106 J=0.735 kW ·h .4.解：（1）当压力锅处于加热状态时，R 1、R 2并联同时工作，根据P =UI ，得：加热状态时的电流为I =UP 总=V 220 W 000 1≈4.5 A（2）3L 水的质量：m 水=ρV =1.0×103 kg/m 3×3×10-3 m 3=3 kg 水吸收的热量为Q 水吸 =cm (t －t 0) =4.2×103 J/（kg ·℃）×3 kg ×(105 ℃－25 ℃)=1.008×106 J 因为Q 水吸 =90％W 总=90％P 总t 1所以锅内水达到105℃所用时间为t 1 =总水吸P Q 9.0 = W 000 1×9.0J 10×008.16=1 120 s（3）保压时间：t 2 =t －t 1 =1 800 s －1 120 s=680 s 保压消耗电能为W =P 2t 2 =200 W ×680 s=1.36×105J加热消耗电能为W =P 总t 1 =1 000 W ×1 120 s=1.12×106J 电压力锅在此30 min 内消耗的电能为W =W 1+W 2=1.36×105 J+1.12×106 J=1.256×106 J 5.解：（1）由图乙知，撞击前，I min = 0.2 A 由RUI =得，电阻R 0两端电压U 0 =I min R 0=0.2 A ×20Ω=4 V （2）由图乙知，当样品受到最大撞击力时I max =1.2 A 此时电阻R 0两端电压U 0′=I max R 0=1.2 A ×20Ω=24 V此时压力传感器Ω==-=10A2.1V24-V 36max '0I U U R N由图丙知，R N =10Ω时，压力传感器受到的最大撞击力为600N ，即样品受到的最大撞击力：F max =600N. （3）设计要求玻璃能承受的压强p样品受到的最大压强Pa 106m101N600523-0max ⨯=⨯===S F S F p 因为p max ＞p ，故样品满足设计要求．6.解：（1）变小 弹性势能（2）电流表满偏时，电流A 1=I ，由R U I =可得Ω===31A V30I U R . （3）电流为A 5.0'=I 时，电阻丝电阻03V3633'0.5AU R R I =-=-Ω=Ω-Ω=Ω，因为粗细均匀的电阻丝MN 全长12 cm ，总电阻为9Ω,它的阻值与其接入电路的长度成正比．所以接入电路的长度为4 cm,由图乙知：4cm N/cm,4,===x k kx F 则4N/cm 4cm 16N F =⨯=。
