(1>仪卓齢耐璃競仪:K 的相讯百斜汎屋吊fi -- 一*1皿卷也表*9Jt许去厝快衣允许豹总人腿对飓说*~ M<TKfe-h：KTftP&翼国當用愧盖的精處曹*ufr0.0«5, ■呢,0. Q5> 41 1»仇人0.4.三〜也久L«. l.Sr 2.5*虬0(3)瞬的灵敏盘―竺Ar式中S—RA服财：妣—指针的场位務壷加翅；加—引删雷的就测多姒牝董.钏如一纟消量范国为(T100U姗醤穌，算赫尺囲沁WJtlMlS^CLWt.即希伟務前了OLH创一：杲台测却JL如戲范国片200-1则0亡・试骗3血也未杓桔姓*罠-新：工艺上丸许骼相?+百注并为：歼； -5XJOO^=O.62S%x1GOT-2W所雀的砒的杞对百“糸实幄大于止莒上时. 才能低辽別温直善下玄于+肃口斯启所建仪耒旳晶用子斑曲力n血.擀16值龜时粕蘆可龊堰禹*此便测混歪麗站小*也力丁晁萤加秋贵竇用・斗宜(4> U的鼎<度一用来说明输出皇与輸入#的實际菱基由戋體冉直聲时ir盘豺；\6—的；4f H1T——林丈治虫河于址能叔寻就释大飾吋・位处補垢料計釣桝二：枭會満逞好的测at思脂为1特7柚x\ 栩展酬爵列的歌&沖谨盖为±4匕试哺屯裱惬承的相时1?分盘I与淮紐辛蝕.M：该碱和鼬I百諛蚩曲4?=—xioo%=m%700-2M如果荐凤磁的6左於士吟切％屯虽他为IL1L 占子国家规左的鼎座務中it甫比也悝履，阿st 谁仪表畑詈鄭灯山礦仪事财洌的養大京趴障成.這吉鸩疆収表的皓度孔为1」媳・霹；錶龜的K痛夕線爵并五典知下’(I)砂慎辜晞出范囤靖定莊各沮黄涮这点狀业絆也社一世蔑悄料标窗身出件号(mA)为：丄打算出*测I J L底祈堪时枫枫直Af^A5*捋算也吐血什哒g如*盘屢齒看田上限值-Silb卜出创SAk限值-输入下區値対总时输出总为:2一叫“«皿200-0亡其余臭議.弘果弭于下表甲■UH肌1n IH[W Mt raiin 临4s LI«I IE*M幅m *1JU I IB LI II Ifill m.19即si比4■U出mSftfiiriA.11 a.ei Oil D£m4R111IIQ QW ON Ml rjf«iiit t«7iiQ Ois OK ioi好幣好不腴出规U的韻乳*加一48~川xlOO%-0.624%20-4虚眛尢枷差趙因氏故不秋响表削S度和歟埔氐贡号则号届妣为(U24,叹Axim-(L625%；仪衷虽程20-1由于祓表时巴短凶.1號聊册竹%,故嫦度等好L阪为了可抑辄，庁适当壇曲酒武&易芸於刻茲1、差压式流量计，流量Q与差压平方根成正比,转子流量计，流量Q与 _______________________________ 成正比。
智能检测技术及仪表习题答案1．1什么是测量的绝对误差、相对误差、引用误差被测量的测量值x与被测量的真值A0之间的代数差Δ，称为绝对误差（Δ=x- A0）。
相对误差是指绝对误差Δ与被测量X百分比。
有实际相对误差和公称相对误差两种表示方式。
实际相对误差是指绝对误差Δ与被测量的约定真值（实际值）X0之比(δA=Δ/ X0×100%)；公称相对误差是指绝对误差Δ与仪表公称值（示值）X之比（δx=Δ/ X×100%）。
引用误差是指绝对误差Δ与测量范围上限值、量程或表度盘满刻度B之比(δm=Δ/B×100%)。
什么是测量误差测量误差有几种表示方法他们通常应用在什么场合测量误差是指被测量与其真值之间存在的差异。
测量误差有绝对误差、相对误差、引用误差三种表示方法。
绝对误差通常用于对单一个体的单一被测量的多次测量分析，相对误差通常用于不同个体的同一被测量的比较分析，引用误差用于用具体仪表测量。
1．3 用测量范围为-50～＋150kPa的压力传感器车辆140kPa压力时，传感器测得示值为142kPa,求该示值的绝对误差、实际相对误差和引用误差。
Δ=142-140=2kPa; δA=2/140=%;δx=2/142=%;δm=2/(50+150)=1%什么是直接测量、间接测量和组合测量通常测量仪表已标定好，用它对某个未知量进行测量时，就能直接读出测量值称为直接测量；首先确定被测量的函数关系式，然后用标定好的仪器测量函数关系式中的有关量，最后代入函数式中进行计算得到被测量，称为将直接测量。
在一个测量过程中既有直接测量又有间接测量称为组合测量。
什么是测量部确定度有哪几种评定方法测量不确定度：表征合理地赋予被测量真值的分散性与测量结果相联系的参数。
通常评定方法有两种：A类和B类评定方法。
不确定度的A类评定：用对观测列进行统计分析的方法来评定不确定度。
不确定度的B类评定：用不同于对观测列进行统计分析的方法来评定不确定度。
第一章单元测试1、单选题：测量有多种分类方法，按照测量示指产生的状态可以分为（）。
选项：A:偏位法测量、平衡法测量和微差法测量B:等精度测量和不等精度测量C:静态测量和动态测量D:一般测量、工业测量和精密测量答案: 【偏位法测量、平衡法测量和微差法测量】2、单选题：按照误差性质不同，误差可分为（）。
选项：A:静态误差和动态误差B:系统误差、随机误差和粗大误差C:基本误差和附件误差D:相对误差和绝对误差答案: 【系统误差、随机误差和粗大误差】3、单选题：测量中，仪表零位或量程为调整好就会引起（）误差。
选项：A:粗大误差B:附加误差C:随机误差D:系统误差答案: 【系统误差】4、判断题：仪表的死区是指使仪表产生可察觉相应时的最小激励值（下限处）。
（）选项：A:对B:错答案: 【对】5、判断题：重复性是指在不同的测量条件下测量值映在一定的准确度内的一致性。
（）选项：A:对B:错答案: 【错】仪表合格的条件是其基本误差不超过仪表的允许误差。
（）选项：A:错B:对答案: 【对】第二章单元测试1、单选题：热电偶补偿导线与热电偶连接点的温度，对热电偶热电势无影响，其依据是（）。
选项：A:中间导体定律B:均质导体定律C:标准电极定律D:中间温度定律答案: 【中间温度定律】2、单选题：用补偿导线把热电偶电势引入测温仪表，补偿导线的长度对测量影响是（）。
选项：A:补偿导线越长，测量误差越大B:补偿导线越长，测量误差越小C:补偿导线越短，测量误差越大D:补偿导线的长短对测量误差无影响答案: 【补偿导线越长，测量误差越大】3、单选题：为使热电偶的热电势与被测温度间成单值函数关系，热电偶的冷端必须（）选项：A:随所测温场而变化B:随热端温度上升C:恒定D:随热端温度下降答案: 【恒定】4、判断题：热电偶的热端温度不变，而冷端温度升高时，热电偶的输出电势将增大。
（）选项：A:错B:对答案: 【错】在热电偶回路中插入第三、四种导体，只要插入导体的两端温度相等，且插入导体是匀质的，无论插入导体的温度分布如何，都不会影响原来热电偶热电势的大小。
检测技术及仪表考核试题（Ｂ卷）姓名：__________ 成绩：___________一、填空题（每空1分共40分）1、测量按照取得测量结果的方法分为 --------------------、------------------和----------------三种。
2、检测仪表静态特性及性能指标主要有------------、----------、------------、------------、-------------稳定性等。
3、工程上有-----------、------------、--------等多种压力表示方法。
4、根据被测压力的显示及信号传输要求，压力检测仪表可分为-----------------、--------------压力仪表。
5、国际上用的较多的温标有---------、-----------、------------、------------。
6、膨胀式温度计可以分为---------------------、---------------------、---------------------三大类。
7、按照工作原理不同，接触式测温仪可以分为----------、------------、---------、-------------、----------。
8、容积式流量计按检测元件结构可以分为----------、-----------、----------、------------、---------类型。
9、工业分析仪表依据检测原理和分析方法可分为--------------、--------------、-----------------、----------------、-------------五类。
10、电测法振动传感器有---------、-----------、--------、------------、---------、磁电式等多种类型的传感器。

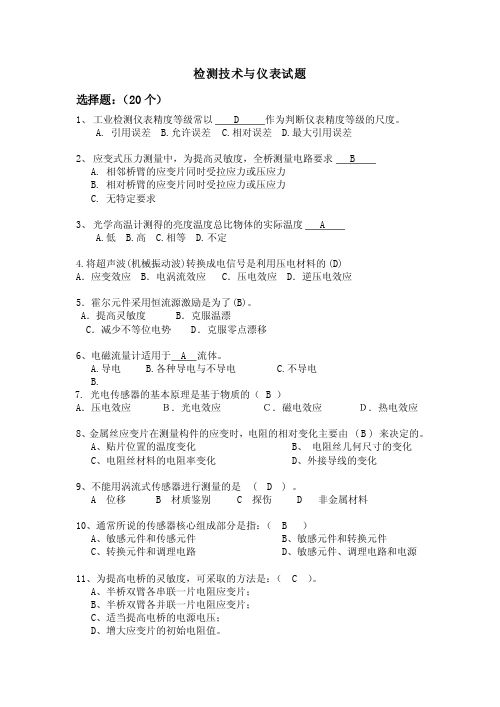

检测技术与仪表试题选择题：（20个）1、工业检测仪表精度等级常以 D 作为判断仪表精度等级的尺度。
A. 引用误差B.允许误差C.相对误差D.最大引用误差2、应变式压力测量中，为提高灵敏度，全桥测量电路要求 BA. 相邻桥臂的应变片同时受拉应力或压应力B. 相对桥臂的应变片同时受拉应力或压应力C. 无特定要求3、光学高温计测得的亮度温度总比物体的实际温度 AA.低B.高C.相等D.不定4.将超声波(机械振动波)转换成电信号是利用压电材料的(D)A．应变效应 B．电涡流效应 C．压电效应 D．逆压电效应5．霍尔元件采用恒流源激励是为了(B)。
A．提高灵敏度 B．克服温漂C．减少不等位电势 D．克服零点漂移6、电磁流量计适用于 A 流体。
A.导电B.各种导电与不导电C.不导电B.7. 光电传感器的基本原理是基于物质的（ B ）A．压电效应Ｂ．光电效应Ｃ．磁电效应Ｄ．热电效应8、金属丝应变片在测量构件的应变时，电阻的相对变化主要由 ( B ) 来决定的。
A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化9、不能用涡流式传感器进行测量的是 ( D ) 。
A 位移B 材质鉴别C 探伤D 非金属材料10、通常所说的传感器核心组成部分是指：（ B ）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源11、为提高电桥的灵敏度，可采取的方法是：（ C ）。
A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。
12.电阻应变片的线路温度补偿方法有( B )。
A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法13、如将变面积型电容式传感器接成差动形式，其灵敏度将( B )。
A、保持不变B、增大为原来的一倍C、减小一倍D、增大为原来的两倍14.电感式传感器可以对( ABCD )等物理量进行测量。
一、填空题（20%；每题2分。
）1.仪表的检定方法可归纳成：示值比较法和标准物质法两种。
2.温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。
3.压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。
4.当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的1/3 。
5.电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。
6.在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。
这是根据中间导体定律得出的结论。
7.节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。
8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。
9.湿度表示法有：绝对湿度、相对湿度、露点温度。
介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。
二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。
）1.真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。
(√ )2.液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。
（X ）3.在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。
(√)4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。
（X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。
（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。
( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。
机电一体化技术（航空电气方向）专业《检测技术及仪表》形成性考核作业册姓名_________________学号_________________分校_ _ _ __信息技术与机电工程系2013年9月《检测技术及仪表》形成性考试作业一成绩__________教师签名__________日期__________第1章绪论思考题与习题1-1.单项选择题1）用万用表交流电压档(频率上限仅为5kHz)测量频率高达100kHz、10V左右的高频电压，发现示值还不到2V，该误差属于 B 。
用该表直流电压档测量5号干电池电压，发现每次示值均为 1.7V，该误差属于 A 。
A.系统误差B.粗大误差C.随机误差D.动态误差1-2. 指出下列情况哪些属于随机误差，哪些属于系统误差，或两者皆有？1）电压表刻度不均匀；2）米尺因温度改变而伸缩；3）天平未调水平；4）游标卡尺零点不准；5）电子秤内部温度与环境不一致产生温漂；6）加热丝的电阻随温度变化对恒温器温度带来的误差；7）电压表视差；8）电桥检流计的零点漂移；9）欧姆表的接触电阻；10）电网电压的变化对恒温器加热功率带来的误差。
答：1、系统；2、系统；3、系统；4、系统；5、系统+随机；6、系统；7、随机；8、系统；9、系统+随机；10、随机。
1-3. 某压力表准确度为 2.5级，量程为0～1.5MPa，求：1）可能出现的最大满度相对误差γm。
2）可能出现的最大绝对误差△m为多少千帕？3）测量结果显示为0.70MPa时，可能出现的最大示值相对误差γx。
答：1）可能出现的最大满度相对误差可以从准确度等级直接得到，即γm=±2.5%2）△m=γmAm=±2.5%×1.5Mpa=±0.0375Mpa=±37.5kPa3）γx=△m×100%/Ax=±0.0375×100%/0.70=±5.36%1-4. 现有准确度为0.5级的0～300℃的和准确度为 1.0级的0～100℃的两个温度计，要测量80℃的温度，试问采用哪一个温度计好？答：经计算，用0.5级表以及1.0级表测量时，可能出现的最大示值相对误差分别为±1.88%和±1.25%。
自动检测技术及仪表试卷Ab标准答案一、填空题（20%；每题2分。
）1. 仪表的检定方法可归纳成：示值比较法和标准物质法两种。
2. 温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。
3. 压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。
4. 当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的 1/3 。
5. 电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。
6. 在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。
这是根据中间导体定律得出的结论。
7. 节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。
8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。
9. 湿度表示法有：绝对湿度、相对湿度、露点温度。
介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。
二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。
）1. 真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。
(√ )2. 液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。
（X ）3. 在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。
(√ )4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。
（ X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。
（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。
( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。
⾃动检测技术及仪表试卷A标准答案%282005%29昆明理⼯⼤学试卷A院系：信⾃学院、⾃动化系专业：级：2005 学年学期考试科⽬：⾃动检测技术及仪表学⽣姓名：学号：⼀、填空题（20%；每题2分。
)1. 按误差数值表⽰的⽅法，误差可分为绝对误差、相对误差、引⽤误差。
2. 温标的三要素是指基准温度点、基准仪器、和插补公式。
3. 单管压⼒计与U形管压⼒计相⽐，其读数误差可减⼩⼀半，其原因是它只进⾏⼀次读数。
4. 当测量稳定压⼒时，最⾼压⼒不应超过量程上限的 3/4 ；当测量脉动压⼒时，最⾼压⼒不应超过量程上限的 2/3 ；当测量⾼压压⼒时，最⾼压⼒不应超过量程上限的 3/5 。
5. 静压式液位计是根据流体的静压平衡原理⼯作的，它可分为压⼒式和差压式两⼤类。
6. 热电偶产⽣热电势的充要条件是：两种不同的电极材料和、两接点温度不同。
7. 当充满管道的流体流经节流装置时，流束将在缩⼝处发⽣⾜部收缩，从⽽使流速增加，⽽静压⼒降低。
8. 绝对零度是—273.16 oC；⽔的三相点是 273.16 K或 0.01 oC；⽔的冰点是 273.15 K或 0 oC；⽔的沸点是 373.15 K或 100 oC。
9. 热导式⽓体分析仪测某⽓体浓度时，应满⾜的条件是：背景⽓体的导热系数要基本相同和待测⽓体的导热系数和背景⽓体的导热系数有较⼤的差别。
10. 热磁式氧分析器是利⽤氧⽓是⼀种强顺磁性⽓体，以及氧⽓的磁化率与温度平⽅成反⽐这⼀特性进⾏测量的。
⼆、判断题（(10%；每题1分；对的在括号内打，错的在括号内打╳。
)1. 测量值⼩数点后的位数愈多，测量愈精确。
(╳)2. 红外⽓体成分分析仪可测混合⽓体中任何组分的含量。
()3. 当被测压⼒⾼于⼤⽓压时，被测压⼒引⾄单管压⼒计的盅形容器中去。
(√)4. ⽤椭圆齿轮流量计测流量的过程中，同流体的流动形态即雷诺数有关。
( ╳ )5. ⽤电容式液位计测导电液的液位时，介电常数是不变的。
