上海电气维护手册

Sewind1.25MW 变频器水冷却系统使用维护说明书 贺德克液压技术(上海)有限公司1.使用范围本系统用于Sewind1.25MW风力发电机组变频器水冷却系统。

2.设计、制造标准本系统针对Sewind1.25MW风机变频器水冷却系统设计，按HYDAC公司相关标准制造。

3.工作环境条件水冷却装置安装于有保护的机舱内部。

安装地点： 高空塔架上工作环境温度： -20℃ ～ 30℃生存环境温度: -25℃ ～ 40℃空气相对湿度: 最大95%海拔高度： 小于1000米4.系统参数冷却能力: 32KW/23KW,1420rpm/980rpm(环境温度30℃；冷却器入口温度50℃、出口温度40℃) 冷却系统介质预充压力： 2 bar(20°C时)冷却系统介质工作压力： ≤3 bar冷却系统介质工作流量： 60 l/min , 22米扬程时冷却介质工作温度范围: -15 °C ＜T＜ +70 °C冷却系统工作介质： 40％乙二醇，60％水•推荐工作介质:水添加剂 制造商/经销商 浓度Varidos FSK NALCO AG *Glythermin GP 42-51 BASF AG *> 40 % 至 60 % Glythermin P 44-95 BASF AG *Antifrogen N Hoechst AG *Antifrogen L Hoechst AG *每2年更换一次冷却介质，或按照介质制造商的说明。

5.功能说明水冷却系统由水泵装置、压力罐、压力继电器、加热器、水/风冷却器、铜热电阻、温控阀等组成。

水泵工作后，冷却水经变频器、水/风冷却器组成冷却水循环回路。

当冷却水温度升（降）到一定值时，水/风冷却器（加热器）启动；当水温降（升）到一定值时，水/风冷却器（加热器）停止。

1）：水泵出口设有压力罐（序号10），预充氮气压力为1.5bar,作用相当于隔膜式蓄能器，正常情况下通过压力罐把液压能转化成弹性势能储存起来并维持泵出口压力的稳定，当系统瞬时需要大流量或泵出口压力出现波动时候，此时压力罐释放之前所储存的能量参与系统的调节。

电力公司电气设备维护手册第一章总论 (3)1.1 维护目的与意义 (3)1.2 维护原则与方法 (4)第二章维护管理制度 (4)2.1 维护组织与管理 (4)2.1.1 组织架构 (4)2.1.2 管理职责 (4)2.2 维护计划与实施 (5)2.2.1 维护计划制定 (5)2.2.2 维护实施 (5)2.3 维护质量与安全 (5)2.3.1 维护质量管理 (5)2.3.2 维护安全管理 (5)第三章变压器维护 (6)3.1 变压器日常检查与保养 (6)3.1.1 日常检查 (6)3.1.2 保养措施 (6)3.2 变压器故障处理与维修 (6)3.2.1 故障处理 (6)3.2.2 维修措施 (7)3.3 变压器定期检测与试验 (7)3.3.1 定期检测 (7)3.3.2 试验 (7)第四章发电机维护 (7)4.1 发电机日常检查与保养 (7)4.1.1 日常检查 (7)4.1.2 保养措施 (8)4.2 发电机故障处理与维修 (8)4.2.1 故障分类 (8)4.2.2 故障处理 (8)4.3 发电机定期检测与试验 (8)4.3.1 定期检测 (8)4.3.2 试验 (9)第五章电动机维护 (9)5.1 电动机日常检查与保养 (9)5.1.1 日常检查 (9)5.1.2 日常保养 (9)5.2 电动机故障处理与维修 (9)5.2.1 故障处理 (9)5.2.2 维修 (10)5.3 电动机定期检测与试验 (10)5.3.2 试验 (10)第六章开关设备维护 (10)6.1 开关设备日常检查与保养 (10)6.1.1 日常检查 (11)6.1.2 保养措施 (11)6.2 开关设备故障处理与维修 (11)6.2.1 故障处理 (11)6.2.2 维修方法 (11)6.3 开关设备定期检测与试验 (12)6.3.1 定期检测 (12)6.3.2 定期试验 (12)第七章电缆线路维护 (12)7.1 电缆线路日常检查与保养 (12)7.2 电缆线路故障处理与维修 (13)7.3 电缆线路定期检测与试验 (13)第八章配电设备维护 (13)8.1 配电设备日常检查与保养 (13)8.2 配电设备故障处理与维修 (14)8.3 配电设备定期检测与试验 (14)第九章继电保护与自动化装置维护 (15)9.1 继电保护与自动化装置日常检查与保养 (15)9.2 继电保护与自动化装置故障处理与维修 (15)9.3 继电保护与自动化装置定期检测与试验 (16)第十章防雷与接地系统维护 (16)10.1 防雷与接地系统日常检查与保养 (16)10.2 防雷与接地系统故障处理与维修 (17)10.3 防雷与接地系统定期检测与试验 (17)第十一章电气安全与环保 (18)11.1 电气安全措施 (18)11.1.1 安全意识教育 (18)11.1.2 设备选购与安装 (18)11.1.3 定期检查与维护 (18)11.1.4 防护措施 (18)11.1.5 应急处理 (18)11.2 环保措施与应急预案 (19)11.2.1 环保措施 (19)11.2.2 应急预案 (19)11.3 案例分析 (19)11.3.1 某企业电气火灾 (19)11.3.2 某工厂触电 (19)11.3.3 某小区短路 (19)第十二章维护技术培训与考核 (19)12.1 维护技术培训 (19)12.1.2 培训内容 (20)12.1.3 培训方式 (20)12.2 维护人员考核 (20)12.2.1 考核指标 (20)12.2.2 考核方法 (21)12.3 维护技术创新与推广 (21)12.3.1 技术创新 (21)12.3.2 技术推广 (21)第一章总论1.1 维护目的与意义在当今社会，科技的飞速发展和信息化进程的不断推进，各种设备和系统已经成为我们生活和工作中不可或缺的部分。

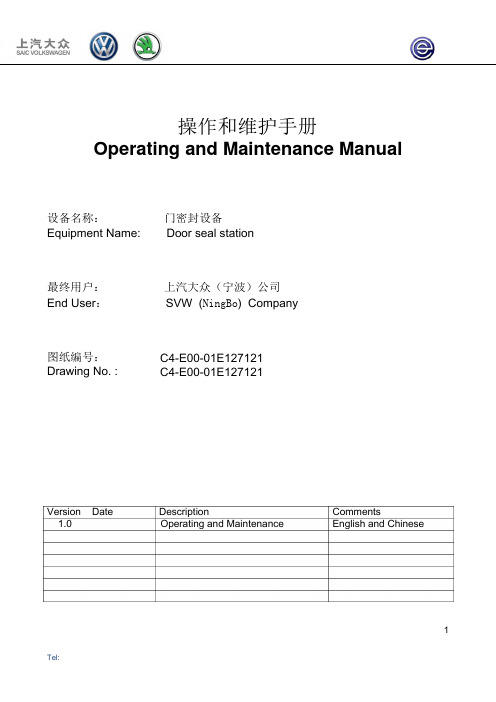

操作和维护手册Operating and Maintenance Manual设备名称：门密封设备Equipment Name: Door seal station最终用户：上汽大众（宁波）公司End User：SVW (NingBo) Company图纸编号：Drawing No. : C4-E00-01E127121 C4-E00-01E127121Version Date Description Comments1.0 Operating and Maintenance English and Chinese1前言Preface:在安装和开机试运行前必须完整地、深入地阅读本操作维护手册。
