开关电源改可调，如此简单！
开关电源改可调，如此简单！
今天闲着无事，用一个明纬S-145-24开关电源试改可调电源基本上成功，废话少说，下面电路图：
评分
本人认为：开关电源改可调，说简单真简单，说复杂非常复杂。
照着人家改好的原样拆几个电阻装几个可调电阻和接几根线，这样的事情本来就简单。
如果拿一个没有相关资料的要你改，这就一定很复杂。
要想将开关电源改为是压可调（电流可调），得先弄清楚其原理，特别是开关电源控制芯片的原理，特性和相关参数。
有必要时还要对相关电路进行改动，开关变压器重绕等工作，这样改制就非常复杂了。
红圈内二极管拿掉，绿框内为改动部分，调电流用，蓝框内可调电阻换成20K的，电压5——29V内可调，电流可调，数值不清楚，没时间了，有条件有兴趣自己研究。
ATX电源改可调24V7A仿造成功
ATX电源改可调24V7A仿造成功这篇文章只是写给像我一样想把ATX改可调的小白看的，也不知道对错！大神们权当路过吧其实ATX改可调几年前就有人做出来的了，有人成功，有人失败，在这，给大家分享一下，这是我参考的众多大神成功经验中的其中几个帖子/forum.php?mod=viewthread&tid=77478&page=1手电里找到的，这里有改造经典图，一开始我就是按照这图的参数改的/read.php?tid=371264“qq2006bt”大大这贴详细给出了调压所要拆换的元件/read.php?tid=416658猪蹄大大的帖子连接，对小白来说不太容易明白，可作参考下面结合大神们和我个人的改造经验，简单的说说对小白来说，怎么改，拆哪里，换哪里，最好是傻瓜式的教程才是最适合的，我也不例外，可惜这改可调不能，因为每个人的ATX电源都不太可能一样的，里面的电路就不一样了，虽然基本结构都差不多，但这差不多会害死人的。
首先，要知道哪里要拆，哪里要换话就要先了解自己的ATX电源电路的走向，所以我们先给电源的电路先拍张照片对小白来说要看懂哪根线怎么走很难，所以对图片做下处理，用电脑自带的画图软件或ACDSee将图片左右反转，这样就可以对着正面的电子元件来画走线了（我自己处理了一下，方便看，图中个别地方可能标错了，大家凑合看）走线图画好后，对着网上的几张ATX原理图（网上有，这里不提供了）还有大神们的改造经验，自己心里应该有个底了吧好，关于改造的原理什么的，我就不重复了，我也小白不懂，下面就说说怎么改，其实上面的帖子里都有了调压篇：摘至qq2006bt大大的（为简单方便改造，我只保留原12V输出，红字部分为我自己添加说明）1、把ATX电源原有的-5V，-12V，3.3V，5V输出拆除因为改装要大幅度改变电压，不拆除会影响到后面的改装输出。
拆除时必须把变压器出来的整流二极管（靠近输出端的贴着散热片的像三极管那样有三个脚的）也拆了（+5V和-5V，+12V和-12v是同一个绕组输出，一般-5v,-12v使用分立元件整流，+5V和+12V使用整流模块。

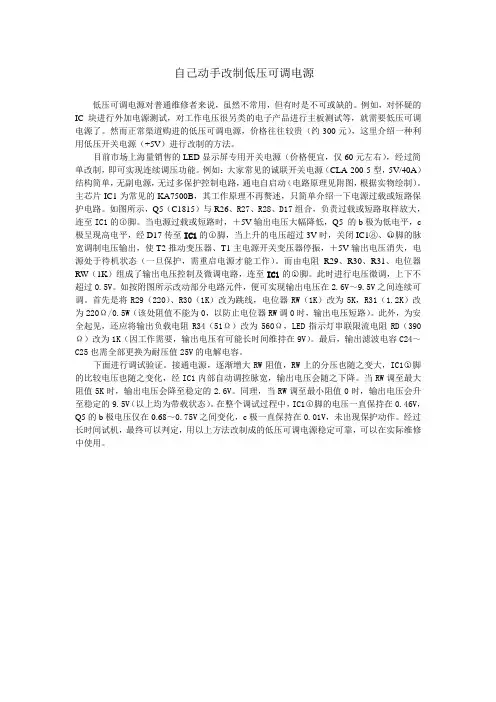

自己动手改制低压可调电源
自己动手改制低压可调电源低压可调电源对普通维修者来说，虽然不常用，但有时是不可或缺的。
例如，对怀疑的IC块进行外加电源测试，对工作电压很另类的电子产品进行主板测试等，就需要低压可调电源了。
然而正常渠道购进的低压可调电源，价格往往较贵（约300元），这里介绍一种利用低压开关电源（+5V）进行改制的方法。
目前市场上海量销售的LED显示屏专用开关电源（价格便宜，仅60元左右），经过简单改制，即可实现连续调压功能。
例如：大家常见的诚联开关电源（CLA-200-5型，5V/40A）结构简单，无副电源，无过多保护控制电路，通电自启动（电路原理见附图，根据实物绘制）。
主芯片IC1为常见的KA7500B，其工作原理不再赘述，只简单介绍一下电源过载或短路保护电路。
如图所示，Q5（C1815）与R26、R27、R28、D17组合，负责过载或短路取样放大，连至IC1的○4脚。
当电源过载或短路时，＋5V输出电压大幅降低，Q5 的b极为低电平，c 极呈现高电平，经D17传至IC1的○4脚，当上升的电压超过3V时，关闭IC1⑧、○11脚的脉宽调制电压输出，使T2推动变压器、T1主电源开关变压器停振，＋5V输出电压消失，电源处于待机状态（一旦保护，需重启电源才能工作）。
而由电阻R29、R30、R31、电位器RW（1K）组成了输出电压控制及微调电路，连至IC1的○1脚。
此时进行电压微调，上下不超过0.5V。
如按附图所示改动部分电路元件，便可实现输出电压在2.6V～9.5V之间连续可调。
首先是将R29（220）、R30（1K）改为跳线，电位器RW（1K）改为5K，R31（1.2K）改为220Ω/0.5W（该处阻值不能为0，以防止电位器RW调0时，输出电压短路）。
此外，为安全起见，还应将输出负载电阻R34（51Ω）改为560Ω，LED指示灯串联限流电阻RD（390Ω）改为1K（因工作需要，输出电压有可能长时间维持在9V）。
最后，输出滤波电容C24～C25也需全部更换为耐压值25V的电解电容。

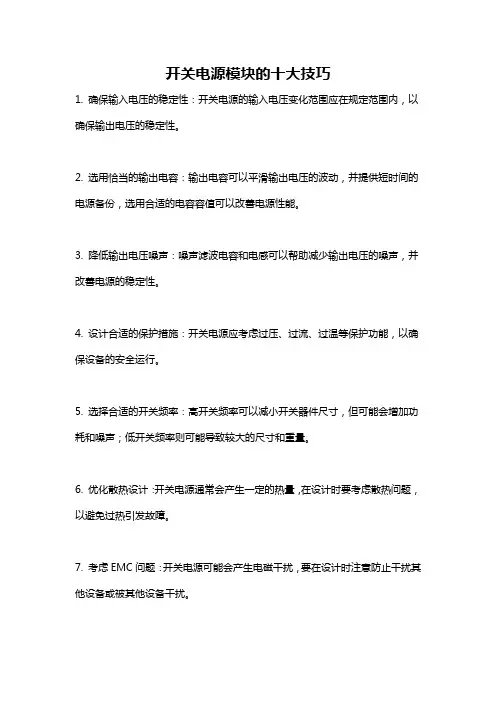

开关电源模块的十大技巧
