2020教科版物理九年级上册第三章达标检测卷(含答案)

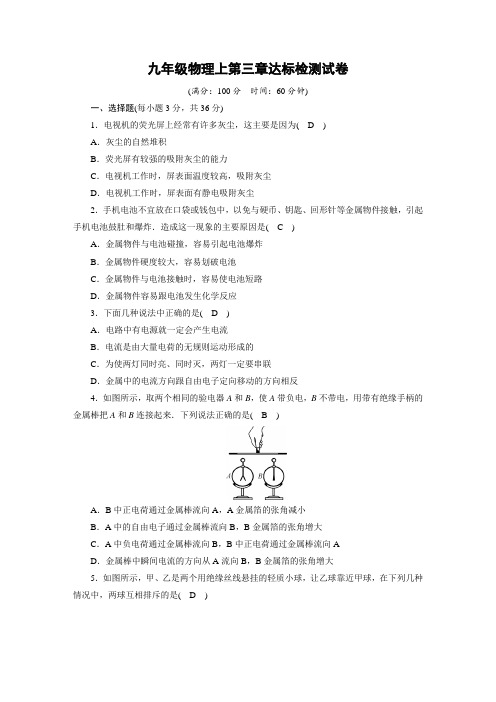

九年级物理上第三章达标检测试卷(满分：100分时间：60分钟)一、选择题(每小题3分，共36分)1．电视机的荧光屏上经常有许多灰尘，这主要是因为(D)A．灰尘的自然堆积B．荧光屏有较强的吸附灰尘的能力C．电视机工作时，屏表面温度较高，吸附灰尘D．电视机工作时，屏表面有静电吸附灰尘2．手机电池不宜放在口袋或钱包中，以免与硬币、钥匙、回形针等金属物件接触，引起手机电池鼓肚和爆炸．造成这一现象的主要原因是(C)A．金属物件与电池碰撞，容易引起电池爆炸B．金属物件硬度较大，容易划破电池C．金属物件与电池接触时，容易使电池短路D．金属物件容易跟电池发生化学反应3．下面几种说法中正确的是(D)A．电路中有电源就一定会产生电流B．电流是由大量电荷的无规则运动形成的C．为使两灯同时亮、同时灭，两灯一定要串联D．金属中的电流方向跟自由电子定向移动的方向相反4．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是(B)A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大5．如图所示，甲、乙是两个用绝缘丝线悬挂的轻质小球，让乙球靠近甲球，在下列几种情况中，两球互相排斥的是(D)A．甲球带正电，乙球不带电B．甲球不带电，乙球带负电C．甲球带正电，乙球带负电D．甲、乙两球都带负电6．如图所示，若开关S闭合后，灯L1、L2均不亮．小华同学利用一根导线去查找电路故障，当他将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可判断(D)A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路7．如图甲所示为一实物电路连接图，某同学所画出的与图甲对应的电路图如图乙所示，其中正确的是(C)甲乙8．如图甲所示的灭蚊拍，具有灭蚊和照明功能，当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是(C)甲乙9．下面是小强同学对身边的一些电路连接进行观察分析，其中不正确的是(B) A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的10．教室内有四盏220 V的灯，两个开关，每个开关控制两盏灯．图中能正确反映教室内这四盏灯连接情况的是(A)11．如图所示电路，要使电阻R1、R2并联，则应将(A)A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开12．小明是一位摄影爱好者，他想用汽车上的蓄电池和照明灯泡自制一个洗印黑白照片用的小型曝光箱．按要求曝光箱内应有L1、L2两只白炽灯泡，其中L1表面被涂成了红色，曝光箱外有S1、S2两个开关．当仅闭合S1时，只有表面被涂成红色的灯L1发光，这时可在灯L1照明下调整底片和相纸的位置．调好后闭合S2，则L1、L2两只灯泡均正常发光，从而使相纸感光．为了防止在放好相纸之前，由于错误操作而使灯L2发光，电路设计要求在仅闭合S2时，灯L2不发光．如图所示的电路中，符合上述工作要求的是(D)二、填空题(每空1分，共26分)13．阅读下面的表格，回答后面的问题．下面是几位科学家研究摩擦起电得出的物体带电次序，表格中任意两个物体相互摩擦时，次序在前的带正电，次序在后的带负电．表格如下：__丝绸____玻璃棒____毛皮__的__橡胶棒__带的电荷叫负电荷．(2)由表中资料可知玻璃棒也可带__负__电．(3)玻璃棒对电子的束缚能力要比毛皮__弱__(选填“强”或“弱”)．14．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中__失去__电子．若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，如图所示，原因是__同种电荷相互排斥__．15．如图所示为国产油电混合动力汽车．给汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；汽车各转向灯能独立工作，因此转向灯是__并__联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能__吸引轻小物体__．16．如图所示是一个既能吹热风，又能吹冷风的电吹风的简化电路，其中A 是吹风机，B 是电热丝．如果只闭合开关S 1，吹出的是__冷__(选填“冷”或“热”)风；如果闭合开关S 1、S 2，吹出的是__热__(选填“冷”或“热”)风．17．导线、小灯泡的灯丝都是金属做的．金属里面有大量自由电子可以自由移动．平时金属内自由电子运动的方向杂乱无章，但是接上电池之后，它们就受到了推动力，就会做定向移动，电荷的定向移动形成__电流__．物理学家们刚刚开始研究电流时，把__正电荷__定向移动的方向规定为电流的方向．按照这个规定，当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是从电源__正极__经过用电器流向__负极__的．18．在如图所示的电路中，当S1、S2都断开时，称为__开__路；当S1、S2都闭合时，称为__短__路．19．如图所示，如果要使灯L1和L2串联发光，则应该闭合开关__S2__；绝对不允许同时闭合的开关是__S2、S3__．20．如图所示的电路中，有四个开关S1、S2、S3、S4．若使两灯串联，需闭合__S2、S4__，断开__S1、S3__．若使两灯并联，需闭合__S1、S2、S3__，断开__S4__．绝对不允许同时闭合__S1、S4__，这样将造成短路．三、作图题(每小题4分，共8分)21．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．22．请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路．四、实验与探究题(12分，18分，共30分)23．如图所示，把两个小灯泡串联接入电路研究串联电路特点．(1)在连接电路时，开关必须__断开__；开关闭合并且两灯泡都发光时，取下其中一个灯泡，可观察到__另一个灯泡熄灭__现象．(2)在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__两灯泡都变暗__的现象．(3)以上两个现象都说明了串联电路中各用电器__相互影响__(选填“相互影响”或“不相互影响”)这一特点．(4)开关闭合并且两灯都发光时，使其中一个灯泡短路，可观察到被短路的灯泡__不亮__，另一个灯泡的亮度__变亮__．(均选填“变亮”“变暗”“不亮”或“不变”) 24．小刚和小强在“连接串、并联电路”的实验中：(1)在连接过程中，开关应该是__断开__(选填“断开”或“闭合”)的．(2)小刚连接了如图所示的电路，如果合上开关，两个灯泡都将__不会发光__(选填“不会发光”或“会被烧坏”)，出现__短路__(选填“开路”或“短路”)现象．(3)小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯__串联__(选填“串联”或“并联”)的正确电路．小强将多余的c导线拆除以后，闭合开关S 时，灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__B__．A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”，并用笔画线代替导线画出改动后的导线．。

第三章　认识电路一、选择题1.关于导体和绝缘体,下列说法正确的是( )A.人体、大地、石墨、食盐水、橡胶都是导体B.导体容易导电是因为导体内有大量的自由电荷C.绝缘体不容易导电是因为内部没有电荷D.绝缘体既不能导电,也不能带电2.如图所示,用丝绸摩擦过的玻璃棒去接触不带电的验电器金属球后,验电器的两片金属箔张开.对这一现象解释错误的是( )A.丝绸摩擦过的玻璃棒带正电B.金属箔和金属球都带正电C.金属箔张开是由于两箔片带同种电荷而互相排斥D.金属箔张开的瞬间,玻璃棒上的正电荷移动到箔片上3.某一带塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,灯丝将电能转化为化学能D.灯泡发光时,灯丝将化学能转化为电能4.如图所示的电路中,当开关S1、S2断开或闭合时,下列关于三灯连接的情况说法正确的是( )A.S1、S2闭合,L1、L2并联B.S1、S2断开,L1、L3并联C.S1断开,S2闭合,L1、L2串联D.S1断开,S2闭合,L1、L2并联5.电冰箱内的照明灯是通过冰箱门来控制的,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭.下列电路中符合要求的是( ) A B C D 6.(多选)通过直接感知的现象,推测无法直接感知的事实是常用的物理方法.下列根据现象所做的推测,符合事实的是( )A.街边的路灯同时亮,同时灭.推测:路灯是串联的B.气体很容易被压缩.推测:分子间有空隙C.绝缘棒接触验电器后，验电器的金属箔张开一定角度.推测:绝缘棒带正电D.轻质小球a、b靠近时相互吸引.推测:a、b两小球可能带异种电荷二、填空题 7.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .8.如图甲所示,给充电宝充电的过程中,充电宝相当于电路中的 .如图乙所示,用充电宝给手机充电的过程中,充电宝相当于电路中的 . 甲 乙9.在中国科学技术馆二层A厅有一件展品——静电滚球,如图所示.当转动手柄时(未画出),金属小球会在中心电极与接地的金属板之间循环往复运动,已知中心电极带正电,此时由于中心电极对负电荷有 (选填“吸引”或“排斥”)力,金属小球内原本无序的电荷会重新分布,金属小球靠近中心电极的一侧带 电荷.10.我们把如图所示的发光二极管连入电路中,当长脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光,说明电路处于 (选填“断路”“短路”或“通路”)状态,此时导线中自由电子的移动方向为 (选填“从A到B”或“从B到A”).11.如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开.为使起爆器停止工作,拆弹专家应在 (选填“a”或“b”)处剪断导线.拆除前起爆器中 (选填“有”或“没有”)电流通过.12.如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把 两个接线柱连接起来;要使灯L1、L2并联,应把 两个接线柱连接起来,同时把 两个接线柱也连接起来.三、作图题13.根据电路图连接实物图.14.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.四、实验探究题15.利用我们身边的常见物品也可以完成一些物理小实验：（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越______（填“蓬松”或“紧密”），手与塑料细丝带上的是___________（填“同种”或“异种”）电荷；（2）如图所示，a、b所示装置均为比较简单的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据________的原理来检验物体是否带电的，图b装置工作原理与图a装置________（填“相同”或“不同”）；（3）如图丙所示，用毛皮摩擦橡胶棒，橡胶棒带负电，是因为橡胶棒在摩擦的过程中_______（填“得到”或“失去”）电子，一个带电棒靠近该橡胶棒时，它们互相吸引，这个带电棒所带的是______（填“正”或“负”）电荷。

第三章认识电路第Ⅰ卷选择题(共42分)一、选择题(每小题3分，共42分)1．人类对原子结构的认识始于对静电现象的研究，下列有关说法中正确的是(B)A．摩擦起电创造了电荷B．自然界只存在正、负两种电荷C．同种电荷相互吸引，异种电荷相互排斥D．从静电现象认识到原子核是可分的2．A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则(D)A．B一定带正电，C带负电B．B可能带正电，C带正电C．B一定不带电，C带正电D．B可能不带电，C带负电3．如图甲，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间(如图乙)，金属棒中(D),甲),乙) A．电流方向由B流向AB．自由电子从A流向BC．正电荷从A流向BD．自由电子从B流向A4．如图所示的电路中，两只灯泡是并联连接的是(D)5．家庭电路中使用的家用电器，如电视机、洗衣机、冰箱等，它们的连接方式是(B)A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联6．小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯(B)A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯是否发光，才能判断7．如图所示的电路中，当开关S1、S2均闭合后，则(B)A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光8．与下图所示实验电路相对应的电路图是图中的(D)9．对如图所示的电路的说法中，错误的是(D)A．若S1和S3都闭合时，则电源短路B．若S1闭合、S2和S3断开时，则L1和L2串联C．若S1断开、S2和S3都闭合时，则L1和L2并联D．若S1、S2和S3都闭合时，则L1和L2并联10．老师要求同学们设计一种具有冷风、热风两种功能，并且不吹风就不能发热的电吹风电路，在图中所示的电路设计中(表示电热丝，表示电动机)符合要求的是(B),A) ,B),C) ,D)11．如图所示电路，当S1、S2都闭合时，发光的灯是(C)A．L1和L3B．L1和L2C．L2和L3D．都发光12．为了防范灰太狼的入侵，聪明的喜羊羊给羊村安装了一套报警系统，要求：用细导线ab将羊村围住，合上开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来。

教科版九年级物理上册第三章综合素质评价一、选择题(本大题第1～11小题只有一项符合题目要求，每小题3分；第12小题可能有多项符合题目要求，全部选对得4分，选对但不全的得2分，有错的得0分；共37分)1．关于电荷的说法，正确的是()A．摩擦起电的实质是创造了电荷B．金属导体中自由电子定向移动的方向就是电流的方向C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒得到电子2．下列现象中不能用静电知识解释的是()A．电视机和玻璃荧光屏表面上经常有许多灰尘B．身上的化纤衣服容易吸引灰尘C．飞机起落架的着陆机轮上的轮胎常用导电橡胶做成D．书本被水浸湿后，里面的纸张会粘在一起3．如图所示的电路，当开关S闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是()A．由图知两灯在电路中是并联的关系B．电路中的电流是由正电荷定向移动形成的C．干电池对外电路供电时将电能转化为化学能D．导线连接各电路元件，组成了电流可以流过的路径4．如图所示，闭合开关S后，两个小灯泡串联的是()5．在如图甲、乙所示的两个实物图中，闭合所有开关，各元件均能正常工作。

现将一根导线接到两电路中的不同位置，会有不同的现象发生。

下列说法中正确的是()A．在甲图中，如果断开S，将导线接到开关的两端，则L1、L2被短路B．在乙图中，闭合S1、断开S2，将导线接到灯泡两端，则电路中无电流通过，电动机和灯泡都不工作C．在乙图中，闭合S1、S2，将导线接到电动机两端，则电动机和灯泡都不工作D．在甲图中，闭合S，将导线接到L1两端，则L1、L2不发光6．高铁轨道中的螺丝会因振动而松动，为此小明设计了报警电路。

其原理如下：将螺丝(图中用虚线框表示，可当作导线)连接在电路中，发生松动时，它与导线间的连接被断开，灯L亮起，以及时提醒工人修理。

以下电路图符合要求的是()7．如图所示的电路中，闭合S1、S2后，只有L2发光，故障可能是() A．干路部分电线断了B．L1被短路了C．S1被短路了D．L1与灯座接触不良8．如图所示，图中箭头表示接好电路闭合开关后电流的方向，甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种，且开关控制整个电路。

教科版九年级物理上册第三章测试题含答案一、选择题(每题2分，共28分)1．下列事例中，不属于静电现象的是()A．春天花开时，会闻到扑鼻的花香B．夏季雷雨时，天空中划过的闪电C．秋天夜晚，脱毛衣时常听到“啪啪”声D．冬季晴天，梳头时常看到头发随塑料梳子飘动2．毛皮与橡胶棒摩擦后，毛皮带正电荷，这是因为()A．毛皮上的一些电子转移到了橡胶棒上B．毛皮上的一些正电荷转移到了橡胶棒上C．橡胶棒上的一些正电荷转移到了毛皮上D．橡胶棒上的一些电子转移到了毛皮上3．如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。

用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中()A．失去电子带正电B．失去电子带负电C．得到电子带正电D．得到电子带负电4．关于电源，下列说法不正确的是()A．电池是将化学能转化为电能的装置B．电源是将其他形式的能转化为电能的装置C．用电器工作必定有电源D．只要将电源连入电路用电器一定工作5．关于电路的知识，下列说法中不正确的是()A．为使两灯同时亮、同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是提供电能的装置D．一般的电路是由电源、用电器、开关和导线组成的6．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

房卡的作用相当于房间电路的()A．总开关B．电源C．用电器D．导线7．短路和断路是电路中常见的故障，闭合开关后，下列四幅图有短路现象的是()8．在如图所示的电路图中，下面说法正确的是()A．只闭合S1，两个灯泡串联B．只闭合S2，只有灯泡L2发光C．同时闭合S1和S2，灯泡L1发光D．同时闭合S1和S3，两个灯泡并联9．家庭照明用的电灯是并联的，下列情况可作为判断依据的是()A．闭合开关，电灯会发光B．熄灭任何一只电灯，都不会影响其他电灯的亮与灭C．断开开关，电灯会熄灭D．只有把接线情况整理清楚，才能进行判断10．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示。

2019-2020学年九年级物理第三章《认识电路》试卷【基础部分】一、填空题（共计22分，每空1分）1.电荷间的相互作用规律：同种电荷 ，异种电荷2．玻璃棒跟丝绸摩擦，玻璃棒因_________而带正电；丝绸因_________而带等量负电。

3.实验室用 来检验物体是否带电，它是根据 原理制成的4. 有Ａ、Ｂ两个带电体，若Ａ与Ｂ互相排斥，而Ａ又与带正电的Ｃ相互吸引，则Ａ一定带_______电，Ｂ与Ｃ一定能互相 。

5. 电扇使用一段时间后，扇叶很容易沾上灰尘，这是因为扇叶转动过程中带 上了 ，具有 的性质，所以灰尘被吸在扇叶上。

6.我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。

这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患 7、不论电路是简单的还是复杂的，组成电路总离不开 、 、和 、 这四个部分． 8、电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．9、如图所示、市场上出售的一种装饰用小彩灯，经常被用来装饰店堂、居室，烘托欢乐的气氛，其中的几十只彩色小灯泡就是 。

在我们家庭中，常常使有用的电器，像电灯、电风扇、电冰箱、电视机等用电器都是 连接。

10、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是______联；开关和被控制的用电器是_____联；二、选择题（单项选择，每小题3分，共30分）11.两个物体相互擦的时候，物体能够带电，下列说法正确的是 ( )A ．一个物体上的电子全部转移到另一个物体上．B ．失去电子的物体带负电．C ．得到电子的物体带带负电．D ．两个物体都带负电 12.如图所示的电路中，属于两灯串联的是……………………（ . ）13．（2016•河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ B ）A ．B ．C ．D ． 14．（2016•温州）如图所示电路，闭合开关S ，灯泡L 1、L 2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ D ）A ．a 和bB ．c 和dC ．e 和fD ．g 和h15．（2016•巴中）在如图所示的电路中，正确的说法是（ D）A ．闭合S 1，断开S 2，L 1发光，L 2不发光B ．闭合S 1，S 2，L 1，L 2都发光C ．S 1，S 2都断开，L 1，L 2都不发光D ．闭合S 2，断开S 1，L 1，L 2都发光16.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。

第三章测试卷一、选择题（每题3分，共36分）1．（3分）如图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。

下列电路图符合要求的是（）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】该电路为并联电路，且每盏灯与对应的开关串联，然后再并联接在电源上。

【解答】解：因为每盏灯与对应的开关串联，且并联接在电源上，故选项A正确，选项B C D错误；故选：A。

【点评】会设计串、并联电路，并且会根据要求分析出正确的电路。

2．（3分）如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合【考点】HS：电路的基本连接方式．【分析】串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路。

可以假设两个灯泡串联或并联进行分析开关的闭合情况。

【解答】解：如果两灯泡串联，电流从正极流出经过L2、S2和L1流回负极；因此只需闭合开关S2；如果两灯泡并联，电流从正极流出分别经过S3和L1以及L2和S1，并流回负极；因此需要闭合开关S1、S3。

故选：B。

【点评】解答本题需要掌握：串并联电路的特点，并会设计串并联电路。

3．（3分）一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

如图所示的电路，你认为符合上述要求的是（）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】并联电路的特点：在并联电路中，从电源正极流出的电流在分支处要分为两路，每一路都有电流流过，因此即使某一支路断开，但另一支路仍会与干路构成通路。

【解答】解：照明灯和换气扇，有时需要各自独立工作，所以它们必须是并联的，并且要各有开关控制，所以A、B、D不符合题意，只有C符合题意；故选：C。

加油！有志者事竟成答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！第三章综合测试一、单项选择题（共20小题；共40分）1.如图所示电路，以下说法正确的是（）A.只接通2S，灯亮且电铃响B.只接通1S，灯亮且电铃响C.只断开3S，灯亮且电铃响D.只断开1S，灯亮且电铃响2.细心的小雪发现家中台式电脑的荧光屏表面更容易积累灰尘，这主要是因为（）A.灰尘的自然堆积B.玻璃吸附灰尘的能力较强C.台式电脑工作时荧光屏温度较高，容易吸附灰尘D.台式电脑工作时荧光屏表面带有静电，容易吸附灰尘3.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合电键，指示灯不亮；安全带未系好时，相当于断开电键，指示灯发光。

一、单选题1.一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要同时工作，下图中符合上述要求的是（）A. B.C. D.2.如图所示是“坐位体前屈测试仪”，可以检测人体的柔韧性．测试者向前推动滑块（相当于滑动变阻器的滑片向右滑动），仪器的示数变大．下列符合上述原理的电路是（）A. B.C. D.3.如图电路中，开关S闭合后，电源被短路的是（）A. B.C. D.4.汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A. B.C. D.5.小明家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A. 换气扇和照明灯不能同时工作B. 换气扇和照明灯只能同时工作C. 开关S1、S2闭合，换气扇和照明灯并联D. 开关S1、S2闭合，换气扇和照明灯串联6.某同学手拿金属棒与丝绸摩擦做摩擦起电的实验，则金属棒上（）A. 带正电B. 带负电C. 不带电D. 能带电但不能确定带何种电荷7.如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光8.下列粒子中带正电的是（）A.中子B.质子C.电子D.原子9.根据如图实物电路画出的电路图正确的是（）A. B.C. D.10.路灯同时亮同时灭它们的连接方式是（）A. 一定是串联B. 一定是并联C. 可能是串联D. 可能是并联二、多选题11.如图所示电路中，下列判断正确的是（）A. 两电阻串联①是电压表，②是电压表，③是电流表B. 两电阻串联①是电压表，②是电流表，③是电压表C. 两电阻并联①是电流表，②是电压表，③是电流表D. 两电阻并联①是电流表，②是电流表，③是电压表12.如图所示，下列关于验电器的说法中正确的是（）A. 验电器可以检验物体是否带电B. 验电器的金属箔片张开是由于同种电荷相互排斥的结果C. 验电器的金属箔片张角变大说明所带电荷减少D. 验电器的金属箔片未张开时，说明两箔片带有异种电荷三、填空题13.电荷的________形成电流，电流的是有方向的，把________定向移动的方向规定为电流的方向．14.街道上的路灯同时发光同时熄灭，据此________（“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为________联（填“串”或“并”）；家用照明电路中，每个用电器和控制它的开关的连接方式为________联（填“串”或“并”）．15.连接电路时，要注意连接过程中开关应 ________，不允许不通过 ________直接用导线将电源的 ________连接起来．四、解答题16.在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上.请解释这种现象产生的原因.五、实验探究题17.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定________ 为同一导线的两端（填字母，下同）．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________ 相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A 和________ 为同一根导线的两端．六、作图题18.如图，请你根据图（甲）以笔画线代替导线图（乙）中的电路连接好，导线不要交叉．（其中A1的量程为0～0.6A，A2为0～3A）七、综合题19.小丽把塑料匙在毛衣上来回摩擦，然后放在缓慢下流的细水流旁边，会发现水流向塑料匙偏转．根据这一场景，请你回答下列问题。

教科版九年级物理上册第三章达标测试卷一、选择题(每题3分，共36分)1.【新题】卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中。

对该现象解释正确的是()A．丝状塑料袋和PVC 管带电是因为摩擦创造了电荷B．丝状塑料袋能够悬浮在空中，是因为它受到的合力向上C．这种现象与验电器的工作原理相同D．丝状塑料袋和PVC 管因带了异种电荷而互相排斥2．关于电流与电源，下列说法正确的是()A．规定正电荷定向移动的方向为电流方向B．只有正电荷的定向移动才能形成电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流3．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。

下列说法正确的是()A．丝绸摩擦过的玻璃棒带负电B．金属箔片张开是由于两箔片带同种电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒(第3题)(第4题)4．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。

香蕉的作用相当于电路中的()A．开关B．导线C．电源D．发声器5．下列关于串、并联的叙述，正确的是()A．马路上的路灯是一盏接一盏安装的，所以它们是串联的B．手电筒里两节电池是并联的C．电冰箱内有一个小灯泡和一个电动机，二者同时工作，其连接方式是串联的D．家庭电路中各用电器间的连接方式为并联6．下列四个电路图中，符合电路基本组成条件且闭合开关后小灯泡发光的是()7.下图所示的电路中，两个小灯泡并联使用的是()8.由两盏相同的小灯泡、一个电源、一个开关和若干导线组成的电路。

当开关断开时，下列说法正确的是()A．如果两盏灯都不亮，则两灯一定是串联的B．如果两盏灯都不亮，则两灯一定是并联的C．如果只有一盏灯亮，则两灯一定是串联的D．如果只有一盏灯亮，则两灯一定是并联的9．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是()10．如图所示的电路，闭合所有开关后，下列分析正确的是() A．小灯泡亮，电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响11.如图所示的是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝。
