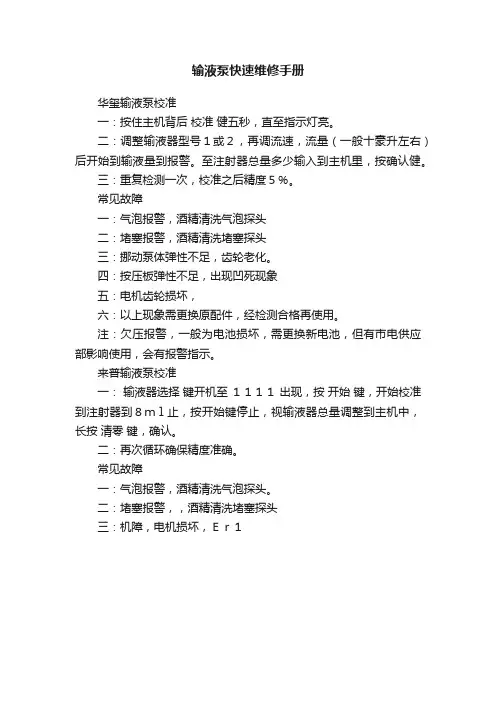

输液泵快速维修手册

输液泵常见故障排除方法一、门紧：在上下门轴间加润滑油，然后反复开关门直至开关自如，若不能排除故障则拆下门组件，用细砂纸研磨门轴、清洗门轴孔后重新安装门组件。

注意事项：1、安装好门轴后一定要加装限位块。

2、注意弹簧压板安装方向。

3、更换探头线缆时注意别损伤绝缘皮，一定保证是插头处屏蔽线接地。

4、安装气泡发射探头不要让上压板挤压着线缆。

5、检查并调整气泡间隙。

6、检查泵压和精度。

二、气泡误报：指输液器管路内无气泡时，气泡灯亮且蜂鸣器鸣叫。

1、装卡输液器前是否打开电源开关。

2、查看输液器装卡是否正确。

否：重新装卡输液器。

3、查看气泡探头是否干净。

否：用酒精棉擦干净。

4、进入高极调试程序后按：“启动/停止键”在气泡灯亮时看气泡值的变化情况，在输液泵上装卡好注满液体且排完空气的输液器(泵门打开时即起始值0-20、关闭泵门后终止值为700以上)。

A、值有变化且值在350以下时：用检测气泡探头间隙的工装检查气泡探头间隙和输液器的质量好坏。

①气泡探头间隙不在正常范围内时(2.35mm---2.45mm)、应重新调整间隙。

②气泡探头间隙在正常范围内(2.35mm---2.45mm)、换一段输液器位置重新观察，若值能达到700以上建议更换输液器（新输液器或换其它品牌的输液器）。

否则转动接收端探头，调气泡探头位置或更换气泡探头。

B、值无变化：用工装(工装的制作：可在一个好的气泡探头上焊接一个长25CM的导线，在另一端接两芯的插头)检查气泡探头。

方法如下：将工装上的插头接入系统板上的插座中，判断是接收端还是发射端有问题。

如：接插在接收端时，用工装上的探头去接触发射端的探头(门上的探头)并看气泡值的变化。

若无变化检查发射端气泡探头线缆是否紧固，线缆是否有短路、断路，无短路、断路现象，更换发射端气泡探头重做步骤3，反之检测接收端气泡探头。

注意事项：1、5.32版以上在装卡输液器前应先打开电源开关。

2、安装气泡发射探头时不要让上压板挤压着线缆。

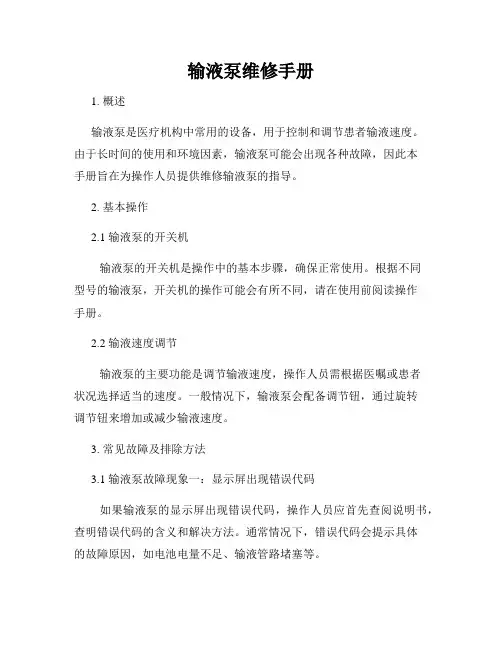

输液泵维修手册1. 概述输液泵是医疗机构中常用的设备，用于控制和调节患者输液速度。

由于长时间的使用和环境因素，输液泵可能会出现各种故障，因此本手册旨在为操作人员提供维修输液泵的指导。

2. 基本操作2.1 输液泵的开关机输液泵的开关机是操作中的基本步骤，确保正常使用。

根据不同型号的输液泵，开关机的操作可能会有所不同，请在使用前阅读操作手册。

2.2 输液速度调节输液泵的主要功能是调节输液速度，操作人员需根据医嘱或患者状况选择适当的速度。

一般情况下，输液泵会配备调节钮，通过旋转调节钮来增加或减少输液速度。

3. 常见故障及排除方法3.1 输液泵故障现象一：显示屏出现错误代码如果输液泵的显示屏出现错误代码，操作人员应首先查阅说明书，查明错误代码的含义和解决方法。

通常情况下，错误代码会提示具体的故障原因，如电池电量不足、输液管路堵塞等。

3.2 输液泵故障现象二：输液泵无法开机如果输液泵无法开机，操作人员应先检查输液泵是否已连接电源，电源是否正常。

若电源正常但仍无法开机，可能是输液泵内部出现故障，需联系维修人员进行检修。

3.3 输液泵故障现象三：输液速度异常如果输液泵的输液速度明显异常，操作人员应检查输液泵的调节钮是否设定正确。

如果调节钮设置正确，但输液速度仍然异常，可能是输液泵的传感器发生故障，需联系维修人员进行检修。

4. 维护保养4.1 定期清洁输液泵应定期清洁，以确保其正常运行和延长使用寿命。

清洁过程中要避免水或其他溶剂进入输液泵内部，只需使用干净的湿布或温和的清洁液即可。

4.2 避免碰撞输液泵在使用过程中应避免碰撞和摔落，以防损坏内部零部件。

在不使用时，应将输液泵放置在干燥、通风并避免阳光直射的地方。

4.3 定期维护为确保输液泵的正常工作，应定期对其进行维护。

具体维护事项请参考操作手册和厂家提供的维护指南。

5. 注意事项5.1 使用前阅读操作手册在使用输液泵之前，操作人员应详细阅读操作手册，了解各个操作步骤和注意事项。

1.用品输液泵、液体、泵用输液器。

2.方法2.1 选择输液泵专用地输液导管，接通液体，排尽空气，夹闭导管。

2.2 将输液泵固定在输液架或床档上。

2.3 打开输液泵泵门，将输液导管由下向上的嵌入泵内，关闭泵门。

2.4 连接电源。

2.5 设置2.5 1 开机/关机按on/off即可。

2.5 2 轻击速度键(rate)，选择输注速度。

2.5 3 轻击总量键(total)，选择输注量。

2.6 开始输注从暂停状态开始输注，可按开始运行键（start）。

此键正位于泵显示屏的右下方，观察输液程序是否正确运行。

2.7 暂停输注按暂停键(stop)即可。

2.8 恢复输注重新按开始运行键（start）即可。

2.9 报警静音按静音键（silence）即可，此键在泵显示屏右方，一旦去除管道打折或管道内有空气等故障后按开始运行键(start)又可恢复输注。

2.10 修改输注速度或总量按暂停键（stop），分别按速度键（rate）或总量键（total）进行数值的修改，修改成功后重新按开始运行键（start）即可。

2.11 规定时间内完成输注按总量键（total）设定需输注液体的总量，按时间键（time）输入规定完成输注的时间，再按速度键（start）使换算成速度，最后按开始运行键（start）即可。

3.注意事项3.1 输液管道必须紧贴于输液泵泵槽中。

3.2 每次更换液体应重新设置输液程序。

3.3 接触报警法：①气泡报警：先关闭静脉通道，打开泵门，排尽气泡，放妥泵门，开放静脉通道，启动输液；②完成报警：再设置用量；③阻塞报警：常因回血、管道扭曲、过滤器堵塞、调节器未打开，去除阻塞原因；④泵门未关，关闭泵门；⑤电池殆尽，装新电池。

3.4 通常插上电源使用交流电，蓄电池只用于紧急情况下，蓄电池常规每周充电1次，每次8小时以上，以防潮湿。

4.相关记录。

输液泵故障排除指南输液泵在临床应用中起到了至关重要的作用，能够帮助医生精确控制药物的注射速度和剂量，提高治疗效果。

然而，输液泵也有可能会出现故障，影响患者的治疗效果和安全。

为此，本文将针对输液泵常见故障进行分析和排除，以帮助临床医护人员更好地处理输液泵故障。

一、输液泵无法开机1. 电源问题：首先，检查输液泵的电源是否连接稳固且开关是否打开。

若电源线松动或是电源开关处于关闭状态，可重新插好电源或打开开关。

2. 电池电量不足：若输液泵使用的是电池供电，则需检查电池电量是否足够。

若不足，需更换电池或接通外部电源。

3. 系统故障：有时输液泵遇到硬件或软件故障，会导致无法正常开机。

尝试按下重置按钮进行系统重启，如果问题仍然存在，建议联系生产厂家的技术支持人员进行进一步排查和修复。

二、输液泵无法正确显示参数1. 屏幕显示异常：若输液泵屏幕显示异常，如乱码或显示不全，可尝试重新插拔屏幕连接线，确保连接稳固。

如果问题仍然存在，可能是液晶屏出现故障，需要联系专业技术人员进行维修或更换。

2. 参数设置错误：当输液泵无法正确显示参数值或设置的参数与实际需求不符时，首先需确认参数设置是否正确。

检查输液泵操作手册，逐步检查设定参数并进行调整。

三、输液泵报警提示1. 液路堵塞报警：输液泵会通过液压传感器检测液路是否通畅，如果检测到液路堵塞，会发出报警提示。

此时，需检查输液管路是否有扭曲或堵塞，并进行及时处理。

2. 输液液袋空报警：当输液液袋快要用完时，输液泵会发出空报警。

及时更换输液液袋，避免治疗中断或患者受到影响。

3. 输液速度超出范围报警：输液泵会设定一个安全范围，若输液速度超出设定范围，会触发报警提示。

此时，需要调整输液速度至合理范围内，确保安全。

四、输液泵工作异常1. 声音异常：当输液泵工作时发出异常噪音，可能是由于部件松动或磨损造成的，需要进行检查和维修。

2. 输液泵停止工作：当输液泵突然停止工作，首先要检查输液泵的电源情况，确保电源正常。

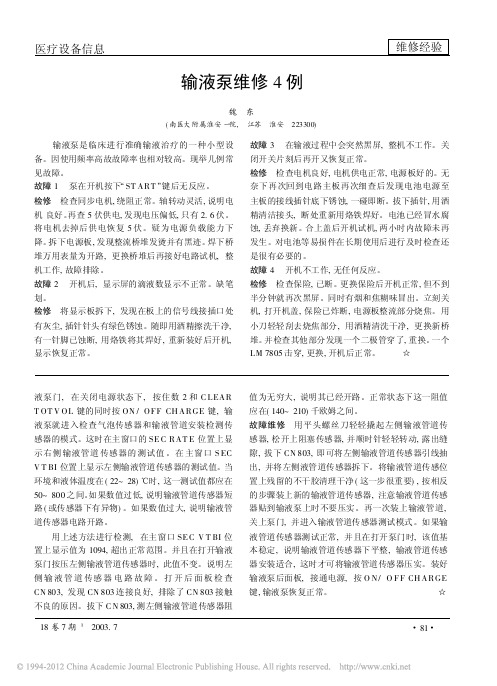

医疗设备信息输液泵维修4例魏东(南医大附属淮安一院,江苏淮安223300)输液泵是临床进行准确输液治疗的一种小型设备。

因使用频率高故故障率也相对较高。

现举几例常见故障。

故障1泵在开机按下/ST ART0键后无反应。

检修检查同步电机,绕阻正常。

轴转动灵活,说明电机良好。

再查5伏供电,发现电压偏低,只有2.6伏。

将电机去掉后供电恢复5伏。

疑为电源负载能力下降。

拆下电源板,发现整流桥堆发烫并有黑迹。

焊下桥堆万用表量为开路,更换桥堆后再接好电路试机,整机工作,故障排除。

故障2开机后,显示屏的滴液数显示不正常。

缺笔划。

检修将显示板拆下,发现在板上的信号线接插口处有灰尘,插针针头有绿色锈蚀。

随即用酒精擦洗干净,有一针脚已蚀断,用烙铁将其焊好,重新装好后开机,显示恢复正常。

故障3在输液过程中会突然黑屏,整机不工作。

关闭开关片刻后再开又恢复正常。

检修检查电机良好,电机供电正常,电源板好的。

无奈下再次回到电路主板再次细查后发现电池电源至主板的接线插针底下锈蚀,一碰即断。

拔下插针,用酒精清洁接头,断处重新用烙铁焊好。

电池已经冒水腐蚀,丢弃换新。

合上盖后开机试机,两小时内故障未再发生。

对电池等易损件在长期使用后进行及时检查还是很有必要的。

故障4开机不工作,无任何反应。

检修检查保险,已断。

更换保险后开机正常,但不到半分钟就再次黑屏。

同时有烟和焦糊味冒出。

立刻关机,打开机盖,保险已炸断,电源板整流部分烧焦。

用小刀轻轻刮去烧焦部分,用酒精清洗干净,更换新桥堆。

并检查其他部分发现一个二极管穿了,重换。

一个LM7805击穿,更换,开机后正常。

m液泵门,在关闭电源状态下,按住数2和C LEAR T OT V OL键的同时按ON/OFF CH ARGE键,输液泵就进入检查气泡传感器和输液管道安装检测传感器的模式。

这时在主窗口的SE C RAT E位置上显示右侧输液管道传感器的测试值。

在主窗口S EC V T BI位置上显示左侧输液管道传感器的测试值。

输液泵常见故障处理方法及日常保养输液泵常见故障及处理方法输液泵常见报警显示：1、气泡报警故障原因：管路中有气泡，溶液瓶或袋内液体已空；处理方法：打开仓门取出泵管，排出气泡，更换新输液瓶；2、电池低电压报警故障原因：电池/蓄电池电量不足，电池充电无效；处理方法：链接交流电源，更换同类型电池；3、滴数报警故障原因：输液瓶或袋内液体已空，流速调整器未打开，排气时小帽未打开，传感器放置错误，传感器损坏，滴壶不稳，有摇摆，滴壶有水雾，滴壶液面过高；处理方法：更换新输液，打开流速调整器，打开排气帽，正确放置，夹紧传感器于滴壶，更换传感器，固定输液壶，保持稳定，摇动滴壶，去除水雾，滴壶内液面不能超过滴壶高度1/2，将输液瓶正置，再将部分液体挤回瓶内，使液面降低；4、保持开放速率故障原因：输液瓶或袋内液体已空；处理方法：遵医嘱更换输液或停止输液；5、压力，堵塞报警故障原因：流速调整器(螺旋夹)未松开，输液管打折或受压；血块堵塞静脉通路，近心端血管压力过大；处理方法：松开流速调整器(螺旋夹)，解除输液管打折或受压，清除血块，松解止血带，穿宽袖口衣服，避免输液肢体侧测血压；任何仪器都有一定的维护技巧，同样的，医疗仪器也不除外。

首先就拿床上诊疗环节时常运用的输液泵来说，假如没有更专业的维护与保养，那最终也无法实现最良好的实用效果，所以，这一点务必要引起每位作业人员的留意和重视。

1、防止任何固体微粒进入输液泵体，因为尘埃或其它任何杂质都会磨损柱塞、密封环、缸体和单向阀，因此应预先除去流淌相中的任何固体微粒。

流淌相最好在玻璃容器内蒸馏，而常用的方法是过滤，可采用Millipore滤膜(0.2um 或0.45um )等滤器。

泵的入口都应当连接砂滤棒(或片)，输液泵的滤器应经常更换。

2、流淌相不应含有任何腐蚀性物质，含有缓冲液的流淌相不应保留在泵内，尤其是停泵过夜或更长时间的状况下。

假如将含有缓冲液的流淌相留在泵内，由于蒸发或泄漏，甚至只是由于溶液的静止，就可能析出盐的微小晶体，这些晶体将和上述固体微粒一样损坏密封环和柱塞等。

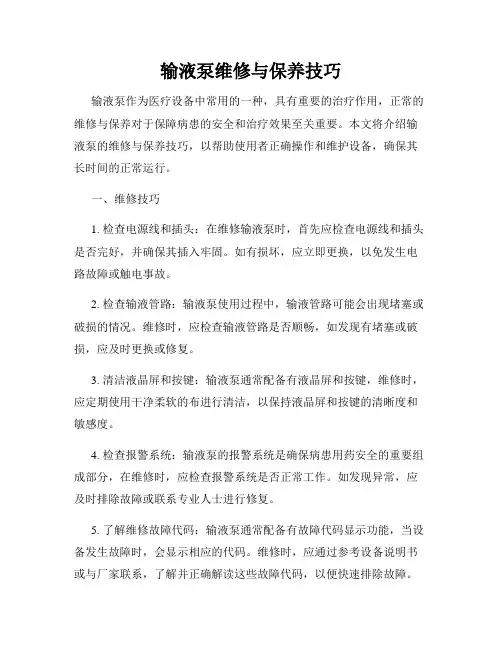

输液泵维修与保养技巧输液泵作为医疗设备中常用的一种，具有重要的治疗作用，正常的维修与保养对于保障病患的安全和治疗效果至关重要。

本文将介绍输液泵的维修与保养技巧，以帮助使用者正确操作和维护设备，确保其长时间的正常运行。

一、维修技巧1. 检查电源线和插头：在维修输液泵时，首先应检查电源线和插头是否完好，并确保其插入牢固。

如有损坏，应立即更换，以免发生电路故障或触电事故。

2. 检查输液管路：输液泵使用过程中，输液管路可能会出现堵塞或破损的情况。

维修时，应检查输液管路是否顺畅，如发现有堵塞或破损，应及时更换或修复。

3. 清洁液晶屏和按键：输液泵通常配备有液晶屏和按键，维修时，应定期使用干净柔软的布进行清洁，以保持液晶屏和按键的清晰度和敏感度。

4. 检查报警系统：输液泵的报警系统是确保病患用药安全的重要组成部分，在维修时，应检查报警系统是否正常工作。

如发现异常，应及时排除故障或联系专业人士进行修复。

5. 了解维修故障代码：输液泵通常配备有故障代码显示功能，当设备发生故障时，会显示相应的代码。

维修时，应通过参考设备说明书或与厂家联系，了解并正确解读这些故障代码，以便快速排除故障。

二、保养技巧1. 定期清洁设备外壳：输液泵的外壳容易受到灰尘、污渍等污染，这不仅会降低设备的美观性，还可能影响设备的散热效果。

因此，在使用输液泵的过程中，应定期清洁设备外壳，可使用专用的清洁剂或湿布进行清洁。

2. 妥善保存设备：当输液泵不使用时，应将其妥善保存。

首先，应断开电源线，并将其保存在干燥通风的地方，避免受潮或受到其他物品的压迫。

其次，应将输液泵放置在平稳的地方，避免摔落或受到其他外界因素的影响。

3. 定期保养内部组件：输液泵的内部组件也需要定期保养，以保证其正常运行。

视具体设备说明书，可以清洁或更换一些易损部件，如滑轮、密封件等，以延长设备的使用寿命。

4. 注意药液的选择和配制：在使用输液泵时，应严格按照医生的嘱托，正确选择和配制药液。

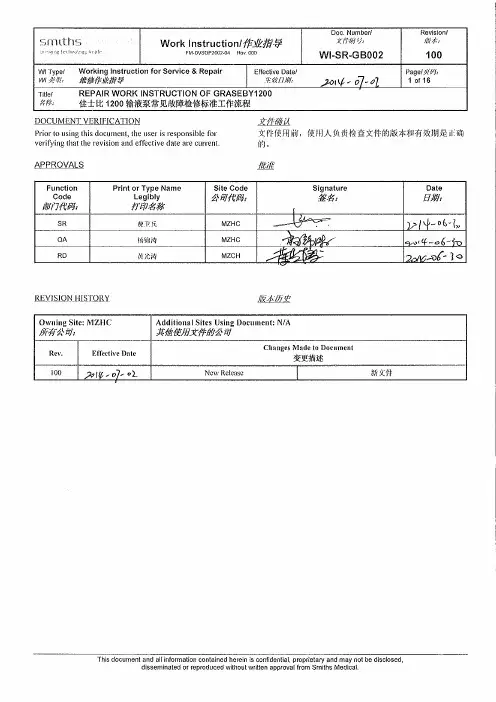

安全信息【注意】请首先阅读安全信息此信息可帮助您安全地使用浙江史密斯医学仪器有限公司生产的佳士比1200输液泵，请遵循并保留你所购买产品随附的一切信息。

顾客安全极其重要，我们研发的产品安全且有效。

然而佳士比1200输液泵是电子设备，在使用不当的情况下会引起潜在的安全危险，这可能导致人身伤害或财产损失。

故使用本产品请严格按照使用说明书及其它随产品附带的信息进行操作。

维修佳士比1200输液泵应在相对干燥且远离强电场的环境下进行操作，工作台面应保证绝缘良好。

在机械部件过程中，要防止机械部件划伤皮肤，如有不慎，应及时消毒处理，以免发生感染。

在由于佳士比1200输液泵采用交、直流电源交替供电，所以维修时应随时防止触电、短路等事故发生，在进行电气部分拆装、焊接时应断开一切电源；裸机通电调试时，应避免线路板之间，线路板与机械部分之间相碰，并且线路板应远离金属制品。

本文提及的电压均为对地电压，即正表笔接测量端，负表笔接地进行测量。

本手册介绍佳士比1200输液泵的常见故障检修标准工作流程。

由于这些维修方法较复杂，不便于非本公司认可的维修人员操作，更不建议用户自行维修。

一般情况下，产品发生故障，在保修期一年内应寄回本公司维修，本公司负责一切维修费用及运费。

在保用期5年内（从购入之日起）产品如发生故障，本公司负责一切维修费用（运费用户自理，如人为造成严重损坏，修理费需按情处理）。

注：从购入之日起2年内，超声和压力传感器保修。

电池和电源线不在保修（用）范围内。

本公司可向指定合格技术人员提供GB9706.1中6.8.3C所列文件。

郑重声明本手册所描述的一切内容，仅供仪器维修人员维修时进行参考，不作为任何检测标准和（或）依据。

产品的故障排除和检修须由史密斯医疗内部授权的维修工程师严格按照本手册操作，并须在维修完成后做全面质检，合格后方可投入使用。

目录1.目的 (5)2.适用范围 (5)3.佳士比1200输液泵产品的概述 (5)3.1 产品特点及使用范围 (5)3.2 外形构成图示 (5)3.3 内部构成图示 (5)4.泵的拆卸流程 (6)4.1 记录信息 (6)4.2 打开泵体 (6)4.3 拆卸后壳组件 (7)4.4 拆卸前壳组件 (8)4.5 拆卸门盖组件 (8)5.故障检修流程 (9)6.常见故障维修 (10)6.1 故障判别 (10)6.2 无法开机 (10)6.3 开机出现驱动出错 (10)6.4 液晶屏显示不全或缺横显示 (11)6.5 电池耗尽报警异常 (11)6.6 开门报警异常 (11)6.7 气泡报警异常 (12)6.8 压力报警异常 (12)6.9 客户反应误差较大 (12)6.10 功能检测 (12)7.元器件的拆卸及更换方法 (13)7.1 门组件的安装 (13)7.2 更换电源模块 (14)7.3 更换驱动板 (14)7.4 电机组件的安装 (14)1. 目的本手册提供了佳士比1200输液泵的常见故障检修标准工作流程。

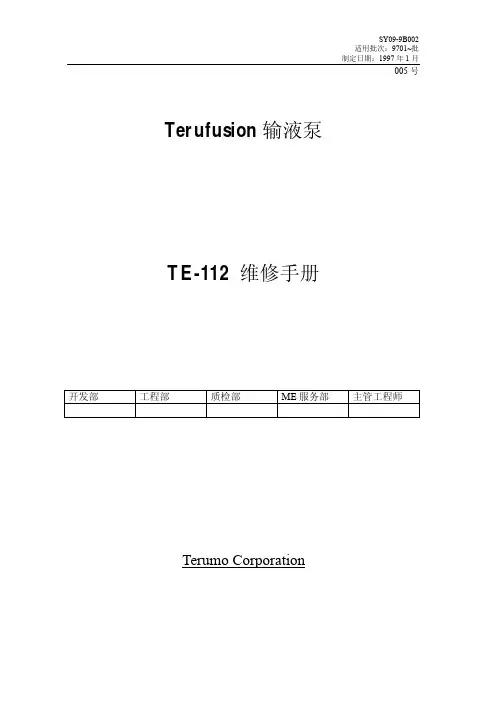

SY09-9B002适用批次：9701~批制定日期：1997年1月005号Terufusion输液泵TE-112维修手册开发部工程部质检部ME服务部主管工程师Terumo CorporationSY09-9B002适用批次：9701~批制定日期：1997年1月目录1.概述2.规格3.维护用的特殊夹具/测量仪器4.选择开关和自我诊断模式5.动作原理自检功能构成动作原理说明6.修理用零部件列表及展开图6.1展开图6.2修理用零部件列表7.拆卸、装配和调整程序7.1拆卸程序7.2装配/调整程序8.故障诊断8.1流程图8.2各种现象的故障诊断8.3警报和错误信息一览表9.维护检查10.电路图11.必须的程序11.1在旧款控制电路板上安装使用新型温度传感器电路板的程序1-1SY09-9B002（修订版2）适用批次：9701~批制定日期：2003年8月概述该维修手册用于Terufusion输液泵（TE-112）的维护与维修。

若接到用户有关故障的报告，请首先按以下程序解决。

(1)在去用户哪里进行维修之前，请再次仔细阅读说明书及本维修手册。

(2)必须检查用户的操作是否按说明书所指示的那样进行的。

(3)若故障是由于用户的误操作而引起的，在排除故障后，再次指导用户用正确的方法操作。

(4)在开始解决故障之前，再次确认用户所报告的故障，在正确掌握故障状态后进行维修。

(5)若在正常的操作程序下发现的故障，参考本维修手册进行全面的故障分析。

(6)若参考本手册仍无法修理的话，将设备送到您的Terumo经销商处做进一步的维修。

在这样做之前，先具体说明故障内容和维修所采取的措施，然后，将该信息与设备一并送到您的Terumo经销商处。

(7)如该故障设备与患者的体液等接触过的话，请在送交设备之前对它进行消毒。

如设备送返时没有消毒的，请将它正确地密封包装好，并标好注意事项。

（一般性的注意点）(1)电源位于ON的位置时，禁止插入/拔出电路插件和电路板。
