11.第十一章 人孔、手孔、视镜和液面计解析

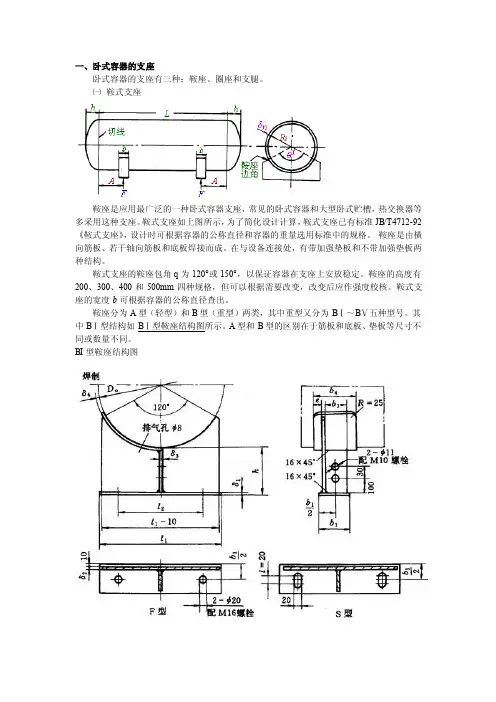

一、卧式容器的支座卧式容器的支座有三种：鞍座、圈座和支腿。

㈠鞍式支座鞍座是应用最广泛的一种卧式容器支座，常见的卧式容器和大型卧式贮槽，热交换器等多采用这种支座。

鞍式支座如上图所示，为了简化设计计算，鞍式支座已有标准JB/T4712-92 《鞍式支座》，设计时可根据容器的公称直径和容器的重量选用标准中的规格。

鞍座是由横向筋板、若干轴向筋板和底板焊接而成。

在与设备连接处，有带加强垫板和不带加强垫板两种结构。

鞍式支座的鞍座包角q为120°或150°，以保证容器在支座上安放稳定。

鞍座的高度有200、300、400和500mm四种规格，但可以根据需要改变，改变后应作强度校核。

鞍式支座的宽度b可根据容器的公称直径查出。

鞍座分为A型（轻型）和B型（重型）两类，其中重型又分为BⅠ～BⅤ五种型号。

其中BⅠ型结构如BⅠ型鞍座结构图所示。

A型和B型的区别在于筋板和底板、垫板等尺寸不同或数量不同。

BI型鞍座结构图鞍座的底板尺寸应保证基础的水泥面不被压坏。

根据底板上螺栓孔形状的不同，每种型式的鞍座又分为固定式支座（代号F)和滑动式支座（代号S)两种安装形式，固定式鞍座底板上开圆形螺栓孔，滑动式支座开长圆形螺栓孔。

在一台容器上，两个总是配对使用。

在安装活动支座时，地脚螺栓采用两个螺母。

第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧，这样可以保证设备在温度变化时，鞍座能在基础面上自由滑动。

长圆孔的长度须根据设备的温差伸缩量进行校核。

一台卧式容器的鞍式支座，一般情况下不宜多于两个。

因为鞍座水平高度的微小差异都会造成各支座间的受力不均，从而引起筒壁内的附加应力。

采用双鞍座时，鞍座与筒体端部的距离A可按下述原则确定（见上图）：当筒体的L/D较大，且鞍座所在平面内又无加强圈时，应尽量利用封头对支座处筒体的加强作用，取A≤0.25D；当筒体的L/D较小，d/D较大，或鞍座所在平面内有加强圈时，取A≤0.2L。

㈡圈座在下列情况下可采用圈座：对于大直径薄壁容器和真空操作的容器，因其自身重量可能造成严重挠曲；多于两个支承的长容器。

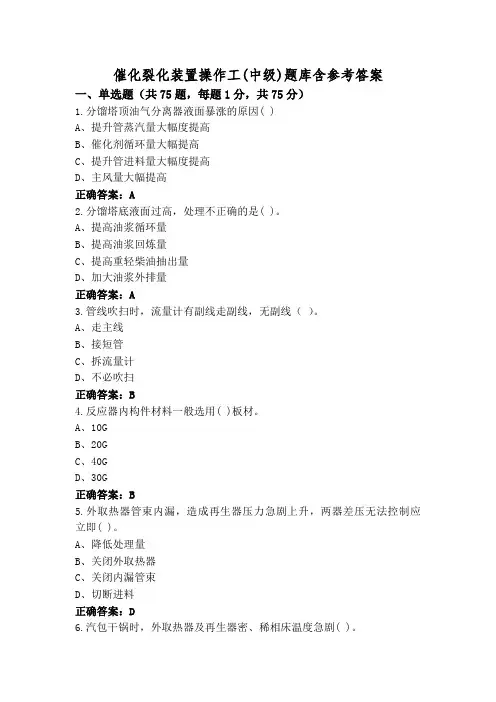

催化裂化装置操作工(中级)题库含参考答案一、单选题（共75题，每题1分，共75分）1.分馏塔顶油气分离器液面暴涨的原因( )A、提升管蒸汽量大幅度提高B、催化剂循环量大幅提高C、提升管进料量大幅度提高D、主风量大幅提高正确答案：A2.分馏塔底液面过高，处理不正确的是( )。

A、提高油浆循环量B、提高油浆回炼量C、提高重轻柴油抽出量D、加大油浆外排量正确答案：A3.管线吹扫时，流量计有副线走副线，无副线（）。

A、走主线B、接短管C、拆流量计D、不必吹扫正确答案：B4.反应器内构件材料一般选用( )板材。

A、10GB、20GC、40GD、30G正确答案：B5.外取热器管束内漏，造成再生器压力急剧上升，两器差压无法控制应立即( )。

A、降低处理量B、关闭外取热器C、关闭内漏管束D、切断进料正确答案：D6.汽包干锅时，外取热器及再生器密、稀相床温度急剧( )。

A、无法确定B、上升C、下降D、不变正确答案：B7.保证柴油的供油量、雾化状态、燃烧情况和高压油泵的重要指标是( )。

A、十六烷值B、粘度C、凝固点D、闪点正确答案：B8.油浆固体含量高于( )，会造成管道阻塞油浆泵抽空。

A、6g/LB、3g/LC、4g/LD、5g/L正确答案：A9.燃烧油调节幅度不能太大，以免发生超温和（）。

A、催化剂跑损B、催化剂热崩C、催化剂温度不均D、催化剂偏流正确答案：B10.筒体、封头、支座、法兰、手孔和人孔、视镜、液面计、补强圈等属于( )。

A、通用零件B、工艺零件C、基础零件D、常用零件正确答案：A11.引循环水时将冷换设备的操作错误的是（）。

A、先将循环水冷换设备中垃圾吹扫掉B、先引介质再引循环水C、冷换设备出口前的放空阀打开将管道和冷换设备内的空气赶走D、引循环越慢越好正确答案：B12.提升管底部喷汽油的弊端是会导致（）收率下降。

A、焦炭B、汽油C、液化气D、柴油正确答案：B13.在板式塔中，气液两相在塔内逐板接触进行（）交换。

催化裂化装置操作工(中级)试题+答案一、单选题（共80题，每题1分，共80分）1、增压机开机时，机组各阀门开关位置错误的是（）。

A、入口阀全开B、出口阀全关C、放空阀全开D、主油泵出入口阀全开正确答案：A2、当到达某温度时油品与空气接触不需引火油品会发生激烈氧化反应而产生火焰发生这种现象的最低温度为( )。

A、自燃点B、闪点C、燃点D、闪火点正确答案：A3、制图标准中对其在图框中的方位有明确规定，并且规定标题栏内文字的书写方向应与图样的阅读( )。

A、有明确规定B、方向一致C、方向相反D、无具体要求正确答案：B4、原料油带水会导致反应压力( )。

A、降低B、不变C、上升D、无法确定正确答案：C5、当油浆停止外送时，油浆外送线要给汽防止( )。

A、不畅B、结焦C、超温D、凝线正确答案：D6、降量时，为保证提升管线速流化正常，相应开大提升管( )。

A、事故蒸汽B、汽提蒸汽C、预提升蒸汽D、雾化蒸汽正确答案：A7、在保证柴油凝点和闪点合格的情况下，通过( )柴油初馏点可以提高轻柴油收率。

A、提高B、保持C、降低D、不确定正确答案：C8、柴油混合气形成的速度，决定于蒸发速度，柴油的( )对蒸发速度影响很大。

A、十六烷值B、粘度C、馏分组成D、凝点正确答案：C9、蒸汽或油气负荷( )，各个回流没有调整好大幅度波动，会引起分馏塔冲塔。

A、不变B、没有影响C、过大D、过小正确答案：C10、关于设备吹扫的说法，下列表述错误的是( )。

A、从外往塔、容器内吹扫，则必须先对入塔、容器管线吹扫干净B、管线的吹扫原则上要顺流程走向，先付线，后主线C、先对各塔、容器吹扫，再向外吹附属设备及管线D、吹扫流程中的调节阀、孔板及流量计等元件应拆除正确答案：B11、反应温度适当升高，可使汽油收率( )。

B、不变C、无法确定D、降低正确答案：A12、下列选项中属于柴油分析单内容的是（）。

A、蒸气压B、辛烷值C、十六烷值D、甲醇含量正确答案：C13、互相混合的两油品的组成及性质相差越大、黏度相差越大，则混合后实测的黏度与用加和法计算出的黏度两者相差就( )。

第一章 流体流动质点 含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程却要大得多。

连续性假定 假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。

拉格朗日法 选定一个流体质点, 对其跟踪观察，描述其运动参数(如位移、速度等)与时间的关系。

欧拉法 在固定空间位置上观察流体质点的运动情况，如空间各点的速度、压强、密度等，即直接描述各有关运动参数在空间各点的分布情况和随时间的变化。

定态流动 流场中各点流体的速度u 、压强p 不随时间而变化。

轨线与流线 轨线是同一流体质点在不同时间的位置连线，是拉格朗日法考察的结果。

流线是同一瞬间不同质点在速度方向上的连线，是欧拉法考察的结果。

系统与控制体 系统是采用拉格朗日法考察流体的。

控制体是采用欧拉法考察流体的。

理想流体与实际流体的区别 理想流体粘度为零，而实际流体粘度不为零。

粘性的物理本质 分子间的引力和分子的热运动。

通常液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主。

气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主。

总势能 流体的压强能与位能之和。

质量守恒方程 222111A u A u ρ=ρ静力学方程 g z p g z p 2211+=+ρρ 可压缩流体与不可压缩流体的区别 流体的密度是否与压强有关。

有关的称为可压缩流体，无关的称为不可压缩流体。

牛顿流体与非牛顿流体的区别 流体行为是否符合牛顿粘性定律dydu µτ=，符合的为牛顿流体，不符合的为非牛顿流体。

伯努利方程的物理意义 流体流动中的位能、压强能、动能之和保持不变。

平均流速 流体的平均流速是以体积流量相同为原则的。

动能校正因子 实际动能之平均值与平均速度之动能的比值。

均匀分布 同一横截面上流体速度相同。

均匀流段 各流线都是平行的直线并与截面垂直, 在定态流动条件下该截面上的流体没有加速度, 故沿该截面势能分布应服从静力学原理。
