第11章电磁感应期末试题及参考答案一、填空题1、在竖直放置的一根无限长载流直导线右侧有一与其共面的任意形状的平面线圈。

直导线中的电流由下向上，当线圈平行于导线向右运动时，线圈中的感应电动势方向为___________(填顺时针或逆时针)，其大小 (填>0，<0或=0 (设顺时针方向的感应电动势为正)2、如图所示，在一长直导线L 中通有电流I ，ABCD 为一矩形线圈，它与L 皆在纸面内，且AB 边与L 平行，矩形线圈绕AD 边旋转，当BC 边已离开纸面正向里运动时，线圈中感应动势的方向为___________。

（填顺时针或逆时针）3、金属杆AB 以匀速v 平行于长直载流导线运动， 导线与AB 共面且相互垂直，如图所示。

已知导线载有电流I ，则此金属杆中的电动势为 电势较高端为____。

4、金属圆板在均匀磁场中以角速度ω 绕中心轴旋转 均匀磁场的方向平行于转轴，如图所示，则盘中心的电势 （填最高或最低）5、一导线被弯成如图所示形状，bcde 为一不封口的正方形，边长为l ，ab 为l 的一半。

若此导线放在匀强磁场B 中，B 的方向垂直图面向内。

导线以角速度ω在图面内绕a 点匀速转动，则此导线中的电势为 ；最高的点是__________。

6、如图所示，在与纸面相平行的平面内有一载有向上方向电流的无限长直导线和一接有电压表的矩形线框。

当线框中有逆时针方向的感应电流时，直导线中的电流变化为________。

(填写“逐渐增大”或“逐渐减小”或“不变”)IVO O ′ B BAC 7、圆铜盘水平放置在均匀磁场中，B 的方向垂直盘面向上。

当磁场随时间均匀增加时，从下往上看感应电动势的方向为_______（填顺或逆时针）二、单选题1、如图所示，导体棒AB 在均匀磁场B 中 绕通过C 点的垂直于棒长且沿磁场方向的轴OO ' 转动（角速度ω与B 同方向），BC 的长度为棒长的1/3，则（ ） (A) A 点比B 点电势高 (B) A 点与B 点电势相等(C) A 点比B 点电势低 (D) 有稳恒电流从A 点流向B 点2、圆铜盘水平放置在均匀磁场中，B的方向垂直盘面向上。

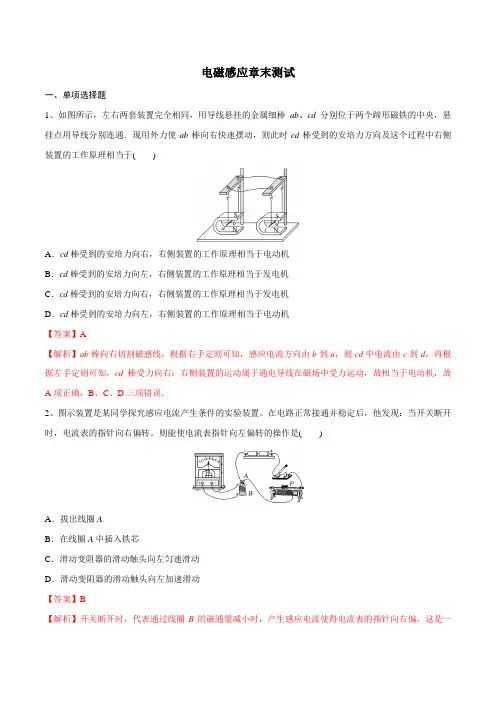

电磁感应章末测试一、单项选择题1、如图所示，左右两套装置完全相同，用导线悬挂的金属细棒ab、cd分别位于两个蹄形磁铁的中央，悬挂点用导线分别连通．现用外力使ab棒向右快速摆动，则此时cd棒受到的安培力方向及这个过程中右侧装置的工作原理相当于()A．cd棒受到的安培力向右，右侧装置的工作原理相当于电动机B．cd棒受到的安培力向左，右侧装置的工作原理相当于发电机C．cd棒受到的安培力向右，右侧装置的工作原理相当于发电机D．cd棒受到的安培力向左，右侧装置的工作原理相当于电动机【答案】A【解析】ab棒向右切割磁感线，根据右手定则可知，感应电流方向由b到a，则cd中电流由c到d，再根据左手定则可知，cd棒受力向右；右侧装置的运动属于通电导线在磁场中受力运动，故相当于电动机，故A项正确，B、C、D三项错误．2、图示装置是某同学探究感应电流产生条件的实验装置。

在电路正常接通并稳定后，他发现：当开关断开时，电流表的指针向右偏转。

则能使电流表指针向左偏转的操作是()A．拔出线圈AB．在线圈A中插入铁芯C．滑动变阻器的滑动触头向左匀速滑动D．滑动变阻器的滑动触头向左加速滑动【答案】B【解析】开关断开时，代表通过线圈B的磁通量减小时，产生感应电流使得电流表的指针向右偏，这是一个参考方向，则如果让电流表的指针向左偏，则必须让通过线圈B的磁通量增大；拔出线圈A，穿过线圈B 的磁通量减小，电流表的指针右偏，故A错误；在线圈A中插入铁芯，会使线圈B中的磁通量增大，故B 正确；滑动变阻器的滑动触头向左匀速滑动时，它的电阻增大，则电路中的电流减小，穿过线圈B的磁通量减小，电流表的指针右偏，故C错误；滑动变阻器的滑动触头向左加速滑动，使电阻变大，电流变小，穿过线圈B的磁通量变小，电流表的指针右偏，故D错误。

3、同一平面内固定有一长直导线PQ和一带缺口的刚性金属圆环，在圆环的缺口两端引出两根导线，分别与两块垂直于圆环所在平面固定放置的平行金属板M、N连接，如图甲所示。

桑水高中物理学习材料桑水制作电磁感应章末检测（时间：75分钟 满分:100分）一、单项选择题：（每题3分，共计18分） 1、下列说法中正确的有： （ ）A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势 2、根据楞次定律可知感应电流的磁场一定是： （ ）A 、阻碍引起感应电流的磁通量；B 、与引起感应电流的磁场反向；C 、阻碍引起感应电流的磁通量的变化；D 、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则 （ ） A.线圈中感应电动势每秒增加2V B.线圈中感应电动势每秒减少2V C.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2V D.线圈中感应电动势始终为2V 4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是 （ ）A ．B ．C ．D ．12345 t /s E2E 0E 0-E 0 -2E 0 12345 t /s E2E 0 E 0-E 0 -2E 0 E 0E12345 t /s 2E 0-E 0 -2E 0 E 0E12345 t /s 2E 0 -E 0-2E 0B图1B t /sO图2桑水5、如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力 （ ）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是 （ ）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（ ） A ．向右加速运动； B.向右减速运动； C.向右匀速运动； D.向左减速运动。

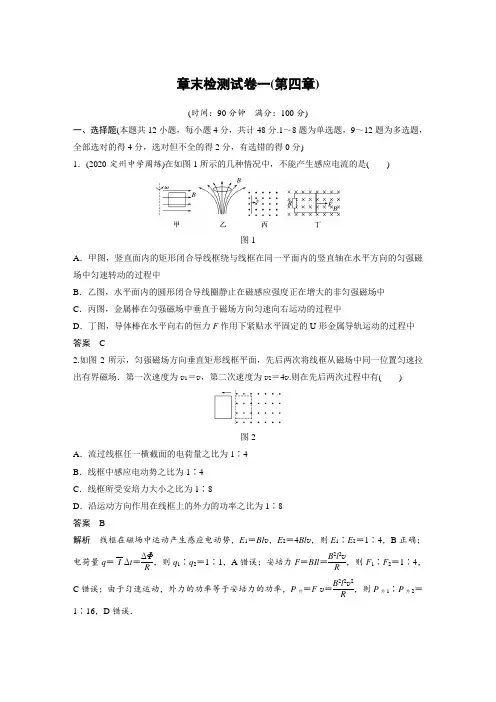

章末检测试卷一(第四章)(时间：90分钟 满分：100分)一、选择题(本题共12小题，每小题4分，共计48分.1～8题为单选题，9～12题为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．(2020·定州中学周练)在如图1所示的几种情况中，不能产生感应电流的是( )图1A ．甲图，竖直面内的矩形闭合导线框绕与线框在同一平面内的竖直轴在水平方向的匀强磁场中匀速转动的过程中B ．乙图，水平面内的圆形闭合导线圈静止在磁感应强度正在增大的非匀强磁场中C ．丙图，金属棒在匀强磁场中垂直于磁场方向匀速向右运动的过程中D ．丁图，导体棒在水平向右的恒力F 作用下紧贴水平固定的U 形金属导轨运动的过程中 答案 C2.如图2所示，匀强磁场方向垂直矩形线框平面，先后两次将线框从磁场中同一位置匀速拉出有界磁场．第一次速度为v 1＝v ，第二次速度为v 2＝4v .则在先后两次过程中有( )图2A ．流过线框任一横截面的电荷量之比为1∶4B ．线框中感应电动势之比为1∶4C ．线框所受安培力大小之比为1∶8D ．沿运动方向作用在线框上的外力的功率之比为1∶8答案 B解析 线框在磁场中运动产生感应电动势，E 1＝Bl v ，E 2＝4Bl v ，则E 1∶E 2＝1∶4，B 正确；电荷量q ＝I Δt ＝ΔΦR ，则q 1∶q 2＝1∶1，A 错误；安培力F ＝BIl ＝B 2l 2v R，则F 1∶F 2＝1∶4，C 错误；由于匀速运动，外力的功率等于安培力的功率，P 外＝F ·v ＝B 2l 2v 2R，则P 外1∶P 外2＝1∶16，D 错误．3.一根长导线弯曲成如图3所示形状，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内，在电流I增大的过程中，下列叙述正确的是()图3A．金属环中无感应电流产生B．金属环中有顺时针方向的感应电流C．悬挂金属环C的竖直线中的张力不变D．悬挂金属环C的竖直线中的张力变大答案 D解析导线中的电流在金属环C内产生的合磁通量向里，故电流I增大的过程中，金属环C 中的磁通量向里增大，由安培定则及楞次定律知金属环中有逆时针方向的感应电流，故A、B错误；金属环所在的区域上半部分磁场比较大，下半部分磁场比较小，由左手定则知金属环受到了竖直向下的安培力的作用且随着电流I增大而增大，故C项错误，D项正确．4．(2020·浙江杭州模拟)如图4所示，三个相同的灯泡a、b、c和电阻不计的线圈L与内阻不计的电源连接，下列判断正确的是()图4A．K闭合的瞬间，b、c两灯亮度不同B．K闭合足够长时间以后，b、c两灯亮度相同C．K断开的瞬间，a、c两灯立即熄灭D．K断开之后，b灯突然闪亮以后再逐渐变暗答案 D解析K闭合的瞬间，由于线圈的自感作用，可以看成b、c灯串联后与a并联接在电源上，a灯最亮，b、c两灯亮度相同，选项A错误；K闭合足够长时间以后，b灯被线圈短路，b 灯熄灭，a、c两灯亮度相同，选项B错误；K断开的瞬间，a、c两灯串联后与b灯并联再与线圈组成闭合回路，a、c两灯变暗逐渐熄灭，b灯突然闪亮以后再逐渐变暗，选项C错误，D正确．5.如图5所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，金属棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，金属棒在竖直向上的恒力F 作用下加速上升的一段时间内，力F 做的功与安培力做的功的代数和等于( )图5A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上产生的热量答案 A解析 金属棒加速上升时受到重力、拉力F 及安培力．根据功能关系可知，力F 与安培力做功的代数和等于金属棒的机械能的增加量，A 正确．6.如图6，一个匝数为100匝的圆形线圈，面积为0.4 m 2，电阻为r ＝1 Ω.在线圈中存在面积为0.2 m 2的垂直线圈平面向外的匀强磁场区域，磁感应强度B ＝0.3＋0.15t (T)．将线圈两端a 、b 与一个阻值R ＝2 Ω的电阻相连接，b 端接地．则下列说法正确的是( )图6A ．通过电阻R 的电流方向向下B ．回路中的电流大小不变C ．电阻R 消耗的电功率为3 WD ．a 端的电势为－3 V答案 B解析 磁通量随时间均匀增加，根据楞次定律可知，感应电流通过R 的方向向上，选项A 错误；由ΔB Δt＝0.15 T/s 可知，回路中产生的感应电动势不变，则感应电流大小不变，选项B 正确；E ＝n ΔB Δt S ＝100×0.15×0.2 V ＝3 V ，则回路的电流I ＝E R ＋r ＝32＋1A ＝1 A ，电阻R 消耗的电功率为P R ＝I 2R ＝2 W ，选项C 错误；R 两端的电压U R ＝IR ＝2 V ，即φb －φa ＝2 V ，因φb ＝0可得φa ＝－2 V ，选项D 错误．7．如图7甲所示，A 、B 为两个相同的环形线圈，共轴并靠近放置．若A 线圈中通有如图乙所示的变化电流i ，则下列说法正确的是( )图7A．t1到t2时间内B线圈电流方向与A线圈内电流方向相反B．t1到t3时间内B线圈电流方向一直没有发生变化C．t1时刻两线圈间作用力最大D．t2时刻两线圈间作用力最大答案 B解析在t1到t2时间内，若设逆时针(从左向右看)方向为正，则A线圈电流方向沿逆时针且逐渐减小，所以根据右手螺旋定则可判定穿过B线圈方向向左的磁通量减小，由楞次定律和右手螺旋定则可知，B线圈的电流沿逆时针方向，因此A、B中电流方向相同，故A错误；在t2到t3时间内，A线圈电流方向沿顺时针且逐渐增大，所以根据右手螺旋定则知，穿过B 线圈方向向右的磁通量增大，由楞次定律和右手螺旋定则可知，B线圈的电流沿逆时针方向，所以在t1到t3时间内B线圈电流方向为逆时针一直没有发生变化，故B正确；由题意可知，在t1时刻，线圈A中的电流最大，而磁通量的变化率为零，所以线圈B中感应电流为零，因此两线圈间作用力为零，故C错误；在t2时刻，线圈A中的电流为零，而磁通量的变化率是最大的，所以线圈B中感应电流也是最大，但A、B间的相互作用力为零，故D错误．8．(2020·长春十一中月考)如图8所示，等腰直角三角形AOB内部存在着垂直纸面向外的匀强磁场，OB在x轴上，长度为2L.纸面内一边长为L的正方形导线框的一边在x轴上，沿x 轴正方向以恒定的速度穿过磁场区域．规定顺时针方向为导线框中感应电流的正方向，t＝0时刻导线框正好处于图示位置．则下面四幅图中能正确表示导线框中感应电流i随位移x变化的是()图8答案 B解析根据法拉第电磁感应定律，当0～L时，通过线框的磁通量均匀增加，产生顺时针方向的感应电流；当L～2L时，右边切割磁感线的长度减小，左边切割磁感线的长度增大，由法拉第电磁感应定律可判断两个边切割磁感线产生的电流方向相反，所以合电流逐渐减小，在1.5L时电流减小到零，随后左边切割磁感线的长度大于右边，电流反向；当2L～3L时，通过线框的磁通量均匀减小，产生逆时针方向的感应电流，所以B选项正确．9.电吉他中的拾音器的基本结构如图9所示，磁体附近的金属弦被磁化，当拨动金属弦时，拾音器中的线圈能将振动产生的声音信号转换为电信号并传送到音箱发出声音，下列说法正确的是()图9A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电动势D．金属弦振动过程中，线圈中的电流方向不断变化答案BCD解析选用铜质弦时，铜质弦为非磁性材料，不会被磁化，不会产生电磁感应现象，电吉他不能正常工作，选项A错误；取走磁体时，金属弦磁性消失，电吉他不能正常工作，选项B 正确；根据法拉第电磁感应定律可知，增加线圈匝数可以增大线圈中的感应电动势，选项C 正确；根据楞次定律可知，金属弦振动过程中，线圈中的电流方向不断变化，选项D正确．10.如图10所示，在磁感应强度为B、方向竖直向下的匀强磁场中有一水平放置的U形金属导轨，导轨宽度为L，导轨左端连接一阻值为R的电阻，导轨电阻不计．在导轨上垂直放置一根长度为L、电阻为r的金属棒MN，金属棒与导轨接触良好，用外力拉着金属棒向右以速度v做匀速运动，则金属棒运动过程中()图10A．金属棒中的电流方向为由N到MB．电阻R两端的电压为BL vC ．金属棒受到的安培力大小为B 2L 2v R ＋rD ．电阻R 产生的焦耳热的功率为B 2L 2v R答案 AC解析 由右手定则可知金属棒MN 中的电流方向为由N 到M ，故A 正确；MN 产生的感应电动势为E ＝BL v ，则电阻R 两端的电压为U ＝RBL v R ＋r ，故B 错误；回路中感应电流大小为I ＝BL v R ＋r，金属棒MN 受到的安培力大小为F ＝BIL ＝B 2L 2v R ＋r，故C 正确；电阻R 产生的焦耳热的功率为P ＝I 2R ＝(BL v R ＋r )2R ＝B 2L 2v 2R (R ＋r )2，故D 错误． 11．如图11甲所示，两根间距为L 的粗糙导轨水平放置，在导轨上垂直导轨放置一根导体棒MN ，导体棒MN 接入回路中的电阻为R ，与导轨接触良好，且处在竖直向上的匀强磁场B 1中．导轨的左端与一个半径为l 的单匝导线圈连接，P 、Q 两点间距离很小，导线圈内存在着竖直向下的磁场B 2，B 2随时间变化的图象如图乙所示．已知导体棒MN 始终保持静止状态，导轨与导线圈电阻不计，则在B 2均匀减弱的过程中，下列说法正确的是( )图11A ．导体棒MN 受到水平向左的摩擦力B ．导体棒MN 受到水平向右的摩擦力C ．导体棒MN 受到的摩擦力大小为B 1πB 2R t 2L D ．导体棒MN 受到的摩擦力大小为B 1πB 2l 2Rt 2L 答案 BD解析 根据楞次定律可知，导线圈内的感应电流方向为顺时针，根据左手定则，导体棒MN 受到水平向左的安培力，根据平衡条件可知导体棒MN 受到水平向右的摩擦力，故B 正确，A 错误；根据法拉第电磁感应定律有E ＝ΔΦΔt ＝S ΔB Δt ＝B 2πl 2t 2，由欧姆定律可知I ＝E R，安培力大小为F ＝B 1IL ，摩擦力大小为F f ＝F ＝πB 1B 2l 2L Rt 2，故D 正确，C 错误． 12.(2020·湖北黄冈调研)如图12所示，在光滑水平面内，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，一正方形金属线框质量为m ，电阻为R ，边长为L ，从虚线处进入磁场时开始计时，在外力作用下，线框由静止开始，以垂直于磁场边界的恒定加速度a 进入磁场区域，t 1时刻线框全部进入磁场，规定顺时针方向为感应电流i 的正方向，外力大小为F ，线框中电功率的瞬时值为P ，通过导线横截面的电荷量为q ，选项中P －t 图象和q －t 图象均为抛物线，则这些量随时间变化的图象正确的是( )图12答案 CD解析 线框做切割磁感线运动，运动速度v ＝at ，产生的感应电动势E ＝BL v ，所以产生的感应电流i ＝BL v R ＝BLat R，故A 错误；对线框受力分析，由牛顿第二定律得F －F 安＝ma ，F 安＝BLi ＝B 2L 2at R ，解得F ＝ma ＋B 2L 2at R，F －t 图象是不过原点的倾斜直线，故B 错误；电功率P ＝i 2R ＝(BLat )2R，P 与t 是二次函数关系，图象为抛物线，故C 正确；由电荷量表达式，则有q ＝ΔΦR ＝BL ·12at 2R，q 与t 是二次函数关系，图象为抛物线，故D 正确． 二、非选择题(本题共5小题，共计52分)13．(8分)(2020·南充市高级中学高二期中)一灵敏电流计，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，将磁铁从线圈上方插入或拔出，如图13所示．请完成下列填空：图13(1)图甲中灵敏电流计指针的偏转方向为__________．(填“偏向正极”或“偏向负极”)(2)图乙中磁铁下方的极性是__________．(填“N 极”或“S 极”)(3)图丙中磁铁的运动方向是__________．(填“向上”或“向下”)(4)图丁中线圈从上向下看的电流方向是__________．(填“顺时针”或“逆时针”) 答案 (1)偏向正极(2分) (2)S 极(2分) (3)向上(2分) (4)顺时针(2分)解析 (1)磁铁向下运动，穿过线圈的磁通量增加，原磁场方向向下，根据楞次定律可知线圈中感应电流方向(从上向下看)为逆时针方向，即电流从正接线柱流入电流计，指针偏向正极．(2)由题图乙可知，电流从负接线柱流入电流计，根据安培定则，感应电流的磁场方向向下，又知磁通量增加，根据楞次定律可知，磁铁下方为S 极．(3)磁场方向向下，电流从负接线柱流入电流计，根据安培定则，感应电流的磁场方向向下，根据楞次定律可知，磁通量减小，磁铁向上运动．(4)磁铁向下运动，穿过线圈的磁通量增加，原磁场方向向上，根据楞次定律可知感应电流方向(从上向下看)为顺时针方向．14．(8分)如图14所示，垂直于纸面向里的匀强磁场，磁感应强度B 随时间t 均匀变化．正方形硬质金属框abcd 放置在磁场中，金属框平面与磁场方向垂直，电阻R ＝0.1 Ω，边长l ＝0.2 m ．求：图14(1)在t ＝0到t ＝0.1 s 时间内，金属框中的感应电动势E ；(2)t ＝0.05 s 时，金属框ab 边受到的安培力F 的大小和方向；(3)在t ＝0到t ＝0.1 s 时间内，金属框中电流的电功率P .答案 (1)0.08 V (2)0.016 V 垂直于ab 向左 (3)0.064 W解析 (1)在t ＝0到t ＝0.1 s 的时间内，Δt ＝0.1 s ，磁感应强度的变化量ΔB ＝0.2 T ，设穿过金属框的磁通量变化量为ΔΦ，有ΔΦ＝ΔB ·l 2①(1分)由于磁场均匀变化，金属框中产生的感应电动势是恒定的，有E ＝ΔΦΔt②(1分) 联立①②式，代入数据解得E ＝0.08 V ③(1分)(2)设金属框中的感应电流为I ，由欧姆定律有I ＝E R④(1分) 由题图可知，t ＝0.05 s 时，磁感应强度为B 1＝0.1 T ，金属框ab 边受到的安培力F ＝IlB 1⑤(1分)联立③④⑤式，代入数据解得F ＝0.016 N ⑥方向垂直于ab 向左．⑦(1分)(3)在t＝0到t＝0.1 s时间内，金属框中电流的电功率P＝I2R⑧(1分)联立③④⑧式，代入数据解得P＝0.064 W．(1分)15．(10分)如图15所示，在匀强磁场中倾斜放置的两根平行光滑的金属导轨，它们所构成的导轨平面与水平面成θ＝30°角，平行导轨间距L＝1.0 m．匀强磁场方向垂直于导轨平面向下，磁感应强度B＝0.2 T．两根金属杆ab和cd可以在导轨上无摩擦地滑动．两金属杆的质量均为m＝0.2 kg，电阻均为R＝0.2 Ω.若用与导轨平行的拉力作用在金属杆ab上，使ab杆沿导轨匀速上滑并使cd杆在导轨上保持静止，整个过程中两金属杆均与导轨垂直且接触良好．金属导轨的电阻可忽略不计，取重力加速度g＝10 m/s2.求：图15(1)cd杆受到的安培力F安的大小；(2)通过金属杆的感应电流大小I；(3)作用在金属杆ab上拉力的功率．答案(1)1.0 N(2)5.0 A(3)20 W解析(1)金属杆cd静止在金属导轨上，所受安培力方向平行于导轨平面向上．则F安＝mg sin 30°(1分)解得：F安＝1.0 N(1分)(2)F安＝BIL(1分)解得：I＝5.0 A(1分)(3)金属杆ab所受安培力方向平行于导轨平面向下，金属杆ab在拉力F、安培力F安和重力mg沿导轨方向分力作用下匀速上滑，则F＝BIL＋mg sin 30°(2分)根据法拉第电磁感应定律，金属杆ab上产生的感应电动势为E＝BL v(1分)根据闭合电路欧姆定律，通过金属杆ab的电流I＝E2R(1分)根据功率公式：P＝F v(1分)联立解得P＝20 W．(1分)16.(12分)某同学设计一个发电测速装置，工作原理如图16所示．一个半径为R＝0.1 m的圆形金属导轨固定在竖直平面上，一根长为R的金属棒OA，A端与导轨接触良好，O端固定在圆心处的转轴上，转轴的左端有一个半径为r＝R3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B ＝0.5 T ．a 点与金属导轨相连，b 点通过电刷与O 端相连．测量a 、b 两点间的电势差U 可求得铝块速度．铝块由静止释放，下落h ＝0.3 m 时，测得U ＝0.15 V ．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g ＝10 m/s 2)图16(1)测U 时，与a 点相接的是电压表的正极还是负极？(2)求此时铝块的速度大小；(3)求此下落过程中铝块损失的机械能．答案 (1)正极 (2)2 m/s (3)0.5 J解析 (1)由右手定则判断，金属棒中电流方向为由O 到A ，则A 端为等效电源正极，则与a 点相接的是电压表的正极．(2分)(2)由法拉第电磁感应定律得U ＝E ＝BR v (2分) v ＝12Rω(1分) 得U ＝12BωR 2(1分) 圆盘和金属棒一起转动，则两者角速度相同，铝块的速度与圆盘边缘的线速度大小相等，(1分)v ＝rω＝13ωR (1分) 所以v ＝2U 3BR＝2 m/s.(1分) (3)ΔE ＝mgh －12m v 2(2分) 解得ΔE ＝0.5 J ．(1分)17．(14分)如图17甲所示，一电阻不计且足够长的固定光滑平行金属导轨MN 、PQ 间距L ＝0.8 m ，其下端接有阻值R ＝3 Ω的电阻，导轨平面与水平面间的夹角θ＝30°.整个装置处于方向垂直导轨平面向上的匀强磁场中．一质量m ＝0.1 kg 、阻值r ＝0.15 Ω的金属棒垂直导轨放置并用绝缘细线通过光滑的定滑轮与质量M ＝0.9 kg 的重物相连，左端细线连接金属棒中点且沿NM 方向．棒由静止释放后，沿NM 方向位移x 与时间t 之间的关系如图乙所示，其中ab 为直线．已知棒在0～0.3 s 内通过的电荷量是0.3～0.4 s 内通过电荷量的2倍，取g ＝10 m/s 2，求：图17(1)0～0.3 s 内棒通过的位移x 1的大小；(2)电阻R 在0～0.4 s 内产生的热量Q 1.答案 (1)0.6 m (2)3 J解析 (1)棒在0～0.3 s 内通过的电荷量q 1＝I Δt 1(1分)平均感应电流I ＝ER ＋r (1分) 回路中平均感应电动势E ＝Bx 1L Δt 1(1分) 得q 1＝BLx 1R ＋r(1分) 同理，棒在0.3～0.4 s 内通过的电荷量q 2＝BL (x 2－x 1)R ＋r(1分) 由题图乙读出0.4 s 时刻位移大小x 2＝0.9 m又q 1＝2q 2联立解得x 1＝0.6 m ．(2分)(2)由题图乙知棒在0.3～0.4 s 内做匀速直线运动，棒的速度大小v ＝0.9－0.60.4－0.3m/s ＝3 m/s(1分) 0～0.4 s 内，对整个系统，根据能量守恒定律得Q ＝Mgx 2－mgx 2sin θ－12(M ＋m )v 2(3分) 代入数据解得Q ＝3.15 J(1分)根据焦耳定律有Q 1Q ＝R R ＋r(1分) 代入数据解得Q 1＝3 J ．(1分)。

打捆机作业效能的改进路径及效果1. 引言1.1 概述打捆机作为物流包装行业中常见的设备之一，其作业效能对生产效率和产品质量起着至关重要的作用。

随着物流行业的不断发展和市场竞争的日益激烈，打捆机的效能改进成为了一个亟待解决的问题。

通过优化打捆机的程序设计，改进打捆机的操作流程，引入智能技术提升效能，以及优化打捆机的维护保养，可以有效提升打捆机的作业效能，进而提高生产效率和降低生产成本。

本文将从这几个方面展开研究，探讨如何通过改进路径来提升打捆机的效能，实现生产效率的持续提升。

本研究旨在为物流包装行业提供一种有效的解决方案，以提高打捆机的作业效能并优化生产流程。

通过引入智能技术和优化维护保养方案，可以提高设备的稳定性和可靠性，减少故障率，降低维修成本，提高设备利用率，从而减少生产中的停机时间，实现生产效率的最大化。

1.2 研究背景打捆机作为现代物流行业中重要的包装设备，其作业效能直接影响着物流仓储中的生产效率和成本控制。

然而在实际应用中，传统的打捆机存在着一些问题，如程序设计不够智能化、操作流程繁琐、维护保养不及时等。

这些问题严重制约了打捆机的作业效能，导致物流企业在包装环节耗时过长、费用过高，影响整个仓储流程的效率和成本控制。

针对现有打捆机作业效能不足的问题，需要对其进行改进和优化。

通过优化打捆机的程序设计，可以提高打捆机的自动化程度和操作效率；改进打捆机的操作流程，可以简化操作步骤，减少人工干预，提高作业效率；引入智能技术如人工智能、物联网等，可以提升打捆机的智能化水平，进一步提高效能；优化打捆机的维护保养，可以延长设备的使用寿命，减少故障率，提高作业连续性和稳定性。

通过对打捆机作业效能的改进，可以提高物流仓储的生产效率，降低成本，增强企业竞争力。

对打捆机的作业效能进行改进具有重要的意义和价值。

1.3 研究意义打捆机作业效能的改进对于提高生产效率具有重要意义。

随着现代企业生产规模的不断扩大和生产速度的不断加快，如何提高打捆机的作业效能，成为了当前生产管理中亟待解决的问题。

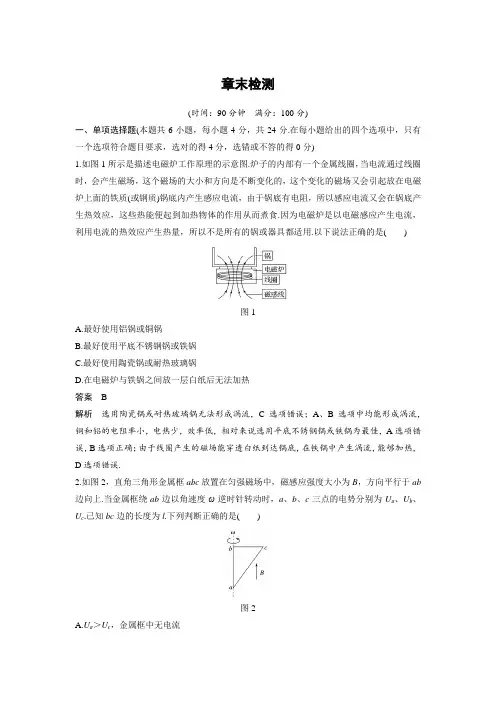

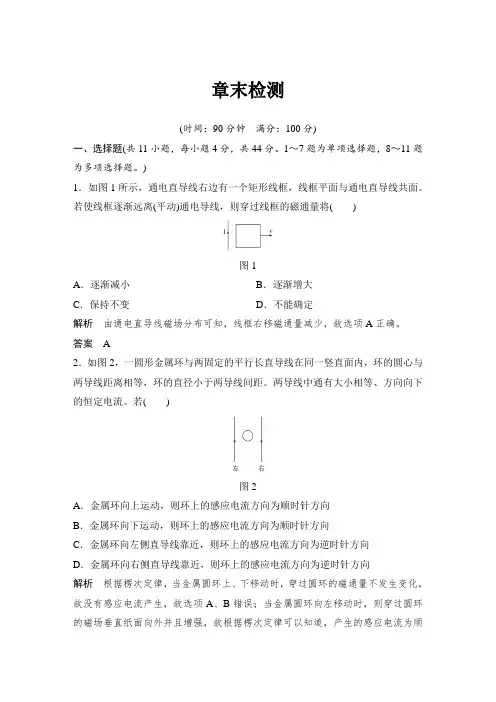

章末检测(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分.在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得4分，选错或不答的得0分)1.如图1所示是描述电磁炉工作原理的示意图.炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质(或钢质)锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食.因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用.以下说法正确的是()图1A.最好使用铝锅或铜锅B.最好使用平底不锈钢锅或铁锅C.最好使用陶瓷锅或耐热玻璃锅D.在电磁炉与铁锅之间放一层白纸后无法加热答案 B解析选用陶瓷锅或耐热玻璃锅无法形成涡流，C选项错误；A、B选项中均能形成涡流，铜和铝的电阻率小，电热少，效率低，相对来说选用平底不锈钢锅或铁锅为最佳，A选项错误，B选项正确；由于线圈产生的磁场能穿透白纸到达锅底，在铁锅中产生涡流，能够加热，D选项错误.2.如图2，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab 边向上.当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为U a、U b、U c.已知bc边的长度为l.下列判断正确的是()图2A.U a＞U c，金属框中无电流B.U b ＞U c ，金属框中电流方向沿abcaC.U bc ＝－12Bl 2ω，金属框中无电流 D.U ac ＝12Bl 2ω，金属框中电流方向沿acba 答案 C解析 金属框abc 平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项B 、D 错误.转动过程中bc 边和ac 边均切割磁感线，产生感应电动势，由右手定则判断U a <U c ，U b <U c ，选项A 错误.由转动切割产生感应电动势的公式得U bc ＝－12Bl 2ω，选项C 正确.3.如图3所示，先后以恒定的速度v 1和v 2把一个正方形金属线框水平拉出有界匀强磁场区域，且v 1＝2v 2，则在先后两种情况( )图3A.线框中的感应电动势之比E 1∶E 2＝2∶1B.线框中的感应电流之比I 1∶I 2＝1∶2C.线框中产生的热量之比Q 1∶Q 2＝1∶4D.通过线框某截面的电荷量之比q 1∶q 2＝2∶1答案 A解析 根据E ＝Bl v ∝v 以及v 1＝2v 2可知，选项A 正确；因为I ＝E R∝E ，所以I 1∶I 2＝2∶1，选项B 错误；线框中产生的热量Q ＝I 2Rt ＝E 2R t ＝B 2l 2v 2R ·l v ＝B 2l 3v R∝v ，所以Q 1∶Q 2＝2∶1，选项C 错误；根据q ＝ΔΦR ＝BS R，q 1∶q 2＝1∶1可知，选项D 错误. 4．如图4所示，质量为m 的金属环用线悬挂起来，金属环有一半处于与环面垂直的匀强磁场中，从某时刻开始，磁感应强度均匀减小，则在磁感应强度均匀减小的过程中，关于线拉力的大小，下列说法中正确的是( )图4A．大于环重力mg，并逐渐减小B．始终等于环重力mgC．小于环重力mg，并保持恒定D．大于环重力mg，并保持恒定答案 A解析磁感应强度均匀减小，穿过回路的磁通量均匀减小，根据法拉第电磁感应定律得知，回路中产生恒定的电动势，感应电流也恒定不变．由楞次定律可知，感应电流方向为顺时针方向，再由左手定则可得，安培力的合力方向竖直向下，金属环始终保持静止，则拉力大于重力，由于磁感应强度均匀减小，所以拉力的大小也逐渐减小，故A正确，B、C、D均错误．5.如图5所示，有一个等腰直角三角形的匀强磁场区域其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B.边长为L、总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿abcda的感应电流为正，则表示线框中电流i 随bc边的位置坐标x变化的图象正确的是()图5答案 C6.如图6甲所示，一个匝数n＝100的圆形导体线圈，面积S1＝0.4m2，电阻r＝1Ω.在线圈中存在面积S2＝0.3m2的垂直线圈平面向外的匀强磁场区域，磁感应强度B随时间t变化的关系如图乙所示.有一个R＝2Ω的电阻，将其两端a、b分别与图甲中的圆形线圈相连接，b端接地，则下列说法正确的是()图6A.圆形线圈中产生的感应电动势E ＝6VB.在0～4s 时间内通过电阻R 的电荷量q ＝8CC.设b 端电势为零，则a 端的电势φa ＝3VD.在0～4s 时间内电阻R 上产生的焦耳热Q ＝18J答案 D解析 由法拉第电磁感应定律可得E ＝n ΔBS 2Δt ，由题图乙结合数学知识可得ΔB Δt ＝0.64T /s ＝0.15 T/s ，将其代入可求E ＝4.5V ，A 错.q ＝I Δt ＝E R ＋r ·Δt ＝n ΔΦΔt (R ＋r )Δt ＝n ΔΦR ＋r，在0～4s 穿过圆形导体线圈的磁通量的变化量为ΔΦ＝0.6×0.3Wb －0＝0.18Wb ，代入可解得q ＝6C ，B 错.0～4s 内磁感应强度增大，圆形线圈内磁通量增加，由楞次定律结合右手定则可得b 点电势高，a 点电势低，故C 错.由于磁感应强度均匀变化产生的电动势与电流均恒定，可得I＝E r ＋R＝1.5A ，由焦耳定律可得Q ＝I 2Rt ＝18J ，D 对. 二、多项选择题(本题共4小题，每小题5分，共20分.在每小题给出的四个选项中，有多个选项符合题目要求，全部选对得5分，选对但不全的得3分，有选错或不答的得0分)7．在如图7(a)所示的虚线框内有匀强磁场，设图示磁场方向为正，磁感应强度随时间变化的规律如图(b)所示．边长为l 、电阻为R 的正方形均匀线框abcd 有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab 边的发热功率为P ，则( )图7A ．磁感应强度B 0＝T 2l2PR B ．线框中感应电流为I ＝2P RC ．线框cd 边的发热功率为PD ．a 端电势高于b 端电势答案 BC解析 由题图(b)可知，在0～T 的时间内，线框中产生的感应电动势恒定，线框ab 边的发热功率为P ＝E 24R ，感应电动势E ＝ΔB Δt S ＝2B 0T ·l 22＝B 0l 2T ，所以B 0＝2T l 2PR ，A 错；由P ＝14I 2R 可得线框中的感应电流I ＝2P R ，B 正确；cd 边电阻等于ab 边电阻，而两边流过的电流相等，因此发热功率相等，C正确；由楞次定律可判断，线框中感应电流方向为adcba，因此a端电势比b端低，D错．8.如图7所示，P、Q是两个完全相同的灯泡，L是电阻为零的纯电感，且自感系数L很大.C 是电容较大且不漏电的电容器，下列判断正确的是()图7A.S闭合时，P灯亮后逐渐熄灭，Q灯逐渐变亮B.S闭合时，P灯、Q灯同时亮，然后P灯变暗，Q灯变得更亮C.S闭合，电路稳定后，S断开时，P灯突然亮一下，然后熄灭，Q灯立即熄灭D.S闭合，电路稳定后，S断开时，P灯突然亮一下，然后熄灭，Q灯逐渐熄灭答案AD解析当S闭合时，通过自感线圈的电流逐渐增大而产生自感电动势，L相当于断路，电容C较大，相当于短路，当电流稳定时，L相当于短路，电容C相当于断路，故P灯先亮后灭，Q灯逐渐变亮；当S断开时，灯泡P与自感线圈L组成了闭合回路，灯泡P中的电流先增大后减小至零，故闪亮一下熄灭，电容器与灯泡Q组成闭合回路，电容器放电，故灯泡Q 逐渐熄灭，选项A、D正确.9.如图8所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好.在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用F M、F N表示.不计轨道电阻，以下叙述正确的是()图8A.F M向右B.F N向左C.F M逐渐增大D.F N逐渐减小答案BCD解析根据直线电流产生磁场的分布情况知，M区的磁场方向垂直纸面向外，N区的磁场方向垂直纸面向里，离导线越远，磁感应强度越小.当导体棒匀速通过M、N两区时，感应电流的效果总是阻碍引起感应电流的原因，故导体棒在M、N两区运动时，受到的安培力均向左，故选项A错误，选项B正确.导体棒在M区运动时，磁感应强度B变大，根据E＝Bl v、I ＝E R及F ＝BIl 可知，F M 逐渐变大，故选项C 正确；导体棒在N 区运动时，磁感应强度B 变小，根据E ＝Bl v 、I ＝E R及F ＝BIl 可知，F N 逐渐变小，故选项D 正确. 10.如图10所示，在光滑的绝缘水平面上方，有磁感应强度大小为B 、方向垂直纸面向里的匀强磁场，PQ 为磁场边界．一个半径为a 、质量为m 、电阻为R 的金属圆环垂直磁场方向放置于磁场中A 处，现给金属圆环一水平向右的初速度v .当圆环运动到直径刚好与边界线PQ 重合时的速度为v 2，则下列说法正确的是( )图10A ．此时圆环中的电功率为4B 2a 2v 2RB ．此时圆环的加速度为2B 2a 2v mRC ．此过程中通过圆环截面的电荷量为πBa 22RD ．此过程回路中产生的电能为0.75m v 2答案 BC解析 当圆环运动到直径刚好与边界线PQ 重合时，产生的感应电动势E ＝B ×2a ×v 2＝Ba v ，感应电流I ＝Ba v R ，圆环中的电功率P ＝I 2R ＝B 2a 2v 2R，选项A 错误；金属圆环受到的安培力F ＝2BIa ＝2B 2a 2v R ，所以a ＝F m ＝2B 2a 2v mR ，选项B 正确；由q ＝It ＝ΔΦR ＝B πa 22R，可知选项C 正确；由能量守恒得：产生的电能W 电＝12m v 2－12m (v 2)2＝38m v 2，选项D 错误． 三、填空题(本题共2小题，共10分)11.(5分)为判断线圈绕向，可将灵敏电流计G 与线圈L 连接，如图10所示.已知线圈由a 端开始绕至b 端：当电流从电流计G 的左端流入时，指针向左偏转.图10(1)将磁铁的N极向下从线圈上方竖直插入线圈L时，发现电流计的指针向左偏转.俯视线圈，其绕向为________(选填“顺时针”或“逆时针”).(2)当条形磁铁从图中的虚线位置向右远离线圈L时，发现电流计的指针向右偏转.俯视线圈，其绕向为________(选填“顺时针”或“逆时针”).答案(1)顺时针(2)逆时针解析(1)由题可知在线圈L内电流从b流向a，而根据楞次定律(增反减同)知，线圈L中产生的磁场与原磁场方向相反(向上)，再根据右手螺旋定则可知，电流方向为逆时针方向(俯视线圈)，因此线圈绕向为顺时针方向(俯视线圈).(2)由题意可知在线圈L内电流从a流向b，而根据楞次定律(增反减同)知，线圈L中产生的磁场与原磁场方向相同(向上)，再根据右手螺旋定则可知，感应电流方向与(1)问相同，而电流的流向与(1)问相反，因此线圈绕向一定与(1)问相反，为逆时针方向(俯视线圈).12.(5分)如图11所示为“研究电磁感应现象”的实验装置.图11(1)将图中所缺的导线补接完整；(2)如果在闭合开关时发现灵敏电流计的指针向右偏转一下，那么合上开关后可能出现的情况有：A.将线圈A迅速插入线圈B时，灵敏电流计指针将________.B.线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，灵敏电流计指针________.答案(1)见解析图(2)向右偏转一下向左偏转一下解析(1)如图所示(2)根据楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定，则A.向右偏转一下；B.向左偏转一下.四、解答题(本题共4小题，共46分.解答应写出必要的文字说明、只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13.(10分)如图12所示，在光滑水平面上有一长为L1、宽为L2的单匝矩形闭合导线框abcd，处于磁感应强度为B的有界匀强磁场中，其ab边与磁场的边界重合.线框由粗细均匀的同种导线制成，总电阻为R .现用垂直于线框ab 边的水平拉力，将线框以速度v 向右沿水平方向匀速拉出磁场，此过程中保持线框平面与磁感线垂直，且ab 边与磁场边界平行.求线框被拉出磁场的过程中：图12(1)通过线框的电流；(2)线框中产生的焦耳热；(3)线框中a 、b 两点间的电压大小.答案 (1)BL 2v R (2)B 2L 1L 22v R (3)BL 22v 2(L 1＋L 2)解析 (1)线框产生的感应电动势E ＝BL 2v通过线框的电流I ＝E R ＝BL 2v R(2)线框被拉出磁场所需时间t ＝L 1v此过程中线框中产生的焦耳热Q ＝I 2Rt ＝B 2L 1L 22v R(3)线框ab 边的电阻R ab ＝L 22(L 1＋L 2)R 线框中a 、b 两点间电压的大小U ＝IR ab ＝BL 22v 2(L 1＋L 2)14.(10分)如图13所示，横截面积为0.2m 2的100匝圆形线圈A 处在变化的磁场中，磁场方向垂直纸面，其磁感应强度B 随时间t 的变化规律如图乙所示，设垂直纸面向外为B 的正方向.R 1＝4Ω，R 2＝6Ω，C ＝30μF ，线圈的内阻不计，求电容器上极板所带电荷量并说明正负.图13答案 7.2×10－6C 上极板带正电解析 E ＝n ΔB Δt S ＝100×0.021×0.2 V ＝0.4 V 电路中的电流I ＝E R 1＋R 2＝0.44＋6 A ＝0.04 A所以U C ＝IR 2＝0.04×6 V ＝0.24 VQ ＝CU C ＝30×10－6×0.24 C ＝7.2×10－6 C由楞次定律和安培定则可知，电容器的上极板带正电.15.(12分)如图14所示，两足够长的平行光滑金属导轨倾斜放置，与水平面间的夹角为θ＝37°，两导轨之间的距离为L ＝0.2m ，导轨上端m 、n 之间通过导线连接，有理想边界的匀强磁场垂直于导轨平面向上，虚线ef 为磁场边界，磁感应强度为B ＝2T.一质量为m ＝0.05kg 的光滑金属棒ab 从距离磁场边界0.75m 处由静止释放，金属棒两轨道间的电阻r ＝0.4Ω，其余部分的电阻忽略不计，ab 、ef 均垂直导轨.(g ＝10m/s 2，sin37°＝0.6，cos37°＝0.8)，求：图14(1)ab 棒最终在磁场中匀速运动的速度；(2)ab 棒运动过程中的最大加速度.答案 (1)0.75m/s ，方向沿斜面向下(2)18m/s 2，方向沿斜面向上解析 (1)当ab 棒在磁场中匀速运动时，根据受力平衡得：BIL ＝mg sin θ又有I ＝E r和E ＝BL v ，联立以上关系可得v ＝0.75 m/s ，方向沿斜面向下 (2)ab 棒进入磁场前，加速度a 1＝g sin 37°＝6 m/s 2，方向沿斜面向下.设ab 棒进入磁场时的速度为v 1，则v 21＝2a 1x 1将x 1＝0.75 m 代入得v 1＝3 m/s刚进入磁场时，对ab 棒受力分析得：mg sin θ－BI 2L ＝ma 2，I 2＝BL v 1r解得a 2＝－18 m/s 2，方向沿斜面向上进入磁场以后，ab 棒做加速度逐渐减小的减速运动，最终匀速运动，所以，ab 棒运动中的最大加速度为18 m/s 2，方向沿斜面向上.16．(14分)如图16，两固定的绝缘斜面倾角均为θ，上沿相连．两细金属棒ab (仅标出a 端)和cd (仅标出c 端)长度均为L ，质量分别为2m 和m ；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca ，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平．右斜面上存在匀强磁场，磁感应强度大小为B ，方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为R ，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g ，已知金属棒ab 匀速下滑．求图16(1)作用在金属棒ab 上的安培力的大小；(2)金属棒运动速度的大小．答案 (1)mg (sin θ－3μcos θ)(2)(sin θ－3μcos θ)mgR B 2L 2 解析 (1)由ab 、cd 棒被平行于斜面的导线相连，故ab 、cd 速度总是相等，cd 也做匀速直线运动．设导线的张力的大小为T ，右斜面对ab 棒的支持力的大小为F N1，作用在ab 棒上的安培力的大小为F ，左斜面对cd 棒的支持力大小为F N2，对于ab 棒，受力分析如图甲所示，由力的平衡条件得甲 乙2mg sin θ＝μF N1＋T ＋F ①F N1＝2mg cos θ②对于cd 棒，受力分析如图乙所示，由力的平衡条件得mg sin θ＋μF N2＝T ③F N2＝mg cos θ④联立①②③④式得：F ＝mg (sin θ－3μcos θ)(2)设金属棒运动速度大小为v ，ab 棒上的感应电动势为E ＝BL v ⑤回路中电流I ＝E R⑥ 安培力F ＝BIL ⑦联立⑤⑥⑦得：v ＝(sin θ－3μcos θ)mgR B 2L 2。

章末检测(满分：100分，时间：45分钟)一、选择题(共8小题，每小题6分，共48分.1～5题只有一个选项正确，6～8题有多个选项正确)1．图甲是法拉第于1831年发明的人类历史上第一台发电机——圆盘发电机．图乙为其示意图，铜盘安装在水平的铜轴上，磁感线垂直穿过铜盘；两块铜片M、N分别与铜轴和铜盘边缘接触，匀速转动铜盘，电阻R就有电流通过．则下列说法正确的是()A．回路中恒定电流的大小与铜盘转速无关B．回路中有大小和方向都做周期性变化的涡流C．回路中电流方向不变，从M经导线流进电阻R，再从N流向铜盘D．铜盘绕铜轴转动时，沿半径方向上的金属“条”切割磁感线，产生电动势2.金属杆ab水平放置在某高处，当它被平抛进入方向竖直向上的匀强磁场中时(如图所示)，忽略空气阻力，以下说法中正确的是()A．运动过程中感应电动势大小不变，且φa>φbB．运动过程中感应电动势大小不变，且φa<φbC．由于速率不断增大，所以感应电动势不断变大，且φa>φbD．由于速率不断增大，所以感应电动势不断变大，且φa<φb3.如图所示电路中，A、B、C为完全相同的三个灯泡，L是一直流电阻不可忽略的电感线圈．a、b为线圈L的左右两端点，原来开关S是闭合的，三个灯泡亮度相同．将开关S断开后，下列说法正确的是()A．a点电势高于b点，A灯闪亮后缓慢熄灭B．a点电势低于b点，B、C灯闪亮后缓慢熄灭C．a点电势高于b点，B、C灯闪亮后缓慢熄灭D．a点电势低于b点，B、C灯不会闪亮只是缓慢熄灭4．(2018·湖北武汉调研)有一个匀强磁场边界是EF，在EF右侧无磁场，左侧是匀强磁场区域，如图甲所示．现有一个闭合的金属线框以恒定速度从EF右侧水平进入匀强磁场区域．线框中的电流随时间变化的i-t图象如图乙所示，则可能的线框是下列四个选项中的()5．(2018·辽宁沈阳模拟)如图，固定在水平桌面上的光滑金属导轨cd、eg处于方向竖直向下的匀强磁场中，金属杆ab与导轨接触良好，在两根导轨的端点d、e 之间连接一电阻，其他部分电阻忽略不计．现用一水平向右的恒力F作用在金属杆ab上，使金属杆由静止开始向右沿导轨滑动，滑动中杆ab始终垂直于导轨，表示，则下列说法正确的是()金属杆受到的安培力用F安A．金属杆ab做匀加速直线运动B．金属杆ab运动过程回路中有顺时针方向的电流C．金属杆ab所受到的F安先不断增大，后保持不变D．金属杆ab克服安培力做功的功率与时间的平方成正比6．(2018·山东潍坊质检)用一段横截面半径为r、电阻率为ρ、密度为d的均匀导体材料做成一个半径为R(r≪R)的圆环．圆环竖直向下落入如图所示的径向磁场中，圆环的圆心始终在N极的轴线上，圆环所在位置的磁感应强度大小均为B.圆环在加速下落过程中某一时刻的速度为v，忽略电感的影响，则()A．此时在圆环中产生了(俯视)顺时针的感应电流B．圆环因受到了向下的安培力而加速下落C ．此时圆环的加速度a ＝B 2v ρdD ．如果径向磁场足够长，则圆环的最大速度v m ＝ρdg B 27．(2018·河南重点中学联考)如图所示，光滑导轨倾斜放置，下端连一灯泡，匀强磁场垂直于导轨平面，当金属棒ab (电阻不计)沿导轨下滑达到稳定状态时，灯泡的电功率为P ，导轨和导线电阻不计．要使灯泡在金属棒稳定运动状态下的电功率为2P ，则下面选项中符合条件的是( )A ．将导轨间距变为原来的22B ．换一电阻值减半的灯泡C ．换一质量为原来2倍的金属棒D ．将磁场磁感应强度B 变为原来的2倍8．如图甲，在虚线所示的区域有垂直纸面向里的匀强磁场，磁场变化规律如图乙所示，面积为S 的单匝金属线框处在磁场中，线框与电阻R 相连，若金属框的电阻为R 2，下列说法正确的是( )A ．流过电阻R 的感应电流由a 到bB ．线框cd 边受到的安培力方向向上C ．感应电动势大小为2B 0S t 0D ．a 、b 间电压大小为2B 0S 3t 0二、非选择题(共4小题，52分)9.(12分)做磁共振(MRI)检查时，对人体施加的磁场发生变化时会在肌肉组织中产生感应电流．某同学为了估算该感应电流对肌肉组织的影响，将包裹在骨骼上的一圈肌肉组织等效成单匝线圈，线圈的半径r＝5.0 cm，线圈导线的截面积A＝0.80 cm2，电阻率ρ＝1.5 Ω·m.如图所示，匀强磁场方向与线圈平面垂直，若磁感应强度B在0.3 s内从1.5 T均匀地减为零，求：(计算结果保留一位有效数字)(1)该圈肌肉组织的电阻R；(2)该圈肌肉组织中的感应电动势E；(3)0.3 s内该圈肌肉组织中产生的热量Q.10．(12分)如图甲所示，足够长的光滑导轨倾角为30°，间距L＝4 m，电阻不计，恒定的非匀强磁场方向垂直于斜面向下，电阻R＝5 Ω，导体棒ab的质量m＝1 kg，电阻r＝3 Ω，垂直于导轨放置．现使导体棒ab从磁场上边界由静止下滑，测得导体棒所到达位置的磁感应强度B与导体棒在该位置速度之间的关系如图乙所示．(g取10 m/s2)(1)求导体棒下滑5 s时的速度和位移；(2)求导体棒下滑5 s内回路中产生的焦耳热．11.(14分)如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l＝0.5 m，左端接有阻值R＝0.3 Ω的电阻．一质量m＝0.1 kg、电阻r＝0.1 Ω的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B＝0.4 T．棒在水平向右的外力作用下，由静止开始以a＝2 m/s2的加速度做匀加速运动，当棒的位移x＝9 m 时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q1∶Q2＝2∶1.导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)棒在匀加速运动过程中，通过电阻R的电荷量q；(2)撤去外力后回路中产生的焦耳热Q2；(3)外力做的功W F.12.(14分)如图所示，正方形单匝线框bcde边长L＝0.4 m，每边电阻相同，总电阻R＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P，手持物体P使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L＝0.4 m，磁感线方向垂直于线框所在平面向里，磁感应强度大小B＝1.0T，磁场的下边界与线框的上边eb相距h＝1.6 m．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb边保持水平，刚好以v＝4.0 m/s的速度进入磁场并匀速穿过磁场区，重力加速度g＝10 m/s2，不计空气阻力．(1)线框eb边进入磁场中运动时，e、b两点间的电势差U e b为多少？(2)线框匀速穿过磁场区域的过程中产生的焦耳热Q为多少？(3)若在线框eb边刚进入磁场时，立即给物体P施加一竖直向下的力F，使线框保持进入磁场前的加速度做连续的匀加速运动穿过磁场区域，已知此过程中力F 做功W F＝3.6 J，求eb边上产生的焦耳热Q e b为多少？。

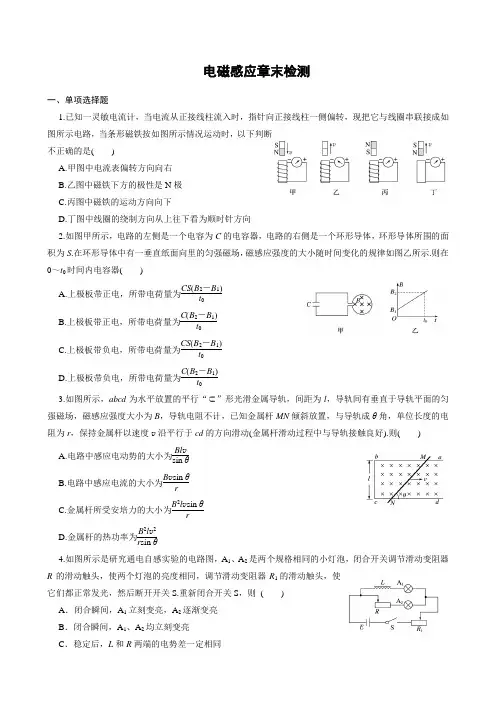

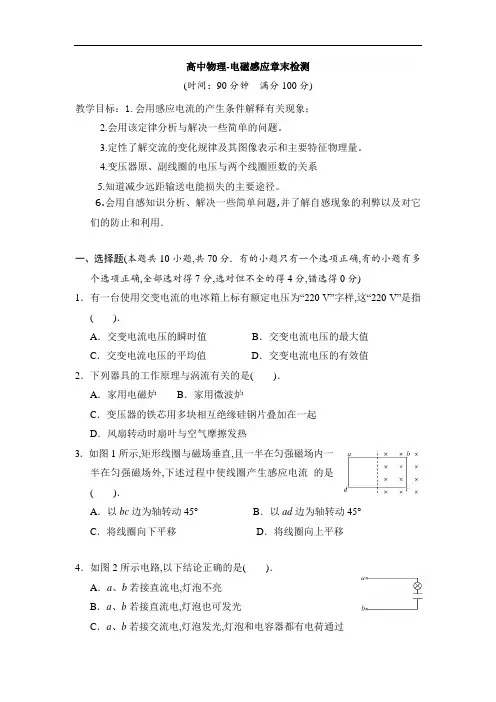

电磁感应章末检测一、单项选择题1.已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成如图所示电路，当条形磁铁按如图所示情况运动时，以下判断不正确的是( )A.甲图中电流表偏转方向向右B.乙图中磁铁下方的极性是N 极C.丙图中磁铁的运动方向向下D.丁图中线圈的绕制方向从上往下看为顺时针方向2.如图甲所示，电路的左侧是一个电容为C 的电容器，电路的右侧是一个环形导体，环形导体所围的面积为S .在环形导体中有一垂直纸面向里的匀强磁场，磁感应强度的大小随时间变化的规律如图乙所示.则在0～t 0时间内电容器( )A.上极板带正电，所带电荷量为CS (B 2－B 1)t 0B.上极板带正电，所带电荷量为C (B 2－B 1)t 0C.上极板带负电，所带电荷量为CS (B 2－B 1)t 0D.上极板带负电，所带电荷量为C (B 2－B 1)t 03.如图所示，abcd 为水平放置的平行“⊂”形光滑金属导轨，间距为l ，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B ，导轨电阻不计，已知金属杆MN 倾斜放置，与导轨成θ角，单位长度的电阻为r ，保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好).则( )A.电路中感应电动势的大小为Bl v sin θ B.电路中感应电流的大小为B v sin θrC.金属杆所受安培力的大小为B 2l v sin θrD.金属杆的热功率为B 2l v 2r sin θ4.如图所示是研究通电自感实验的电路图，A 1、A 2是两个规格相同的小灯泡，闭合开关调节滑动变阻器R 的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R 1的滑动触头，使它们都正常发光，然后断开开关S.重新闭合开关S ，则 ( )A ．闭合瞬间，A 1立刻变亮，A 2逐渐变亮B ．闭合瞬间，A 1、A 2均立刻变亮C ．稳定后，L 和R 两端的电势差一定相同D ．稳定后，A 1和A 2两端的电势差不相同5.如图所示，两条水平放置的长直金属导轨间距为L，左端与阻值为R的定值电阻相连，金属直杆ab 和cd的电阻阻值均为R，两端刚好能与导轨接触，ab、cd两杆用绝缘细线连接，间距为l，ab杆右侧l处有一宽度为l的匀强磁场区域，磁感应强度大小为B，方向垂直于导轨所在平面向里．若金属导轨电阻忽略不计，两金属杆和导轨始终接触良好，当两杆始终以恒定速度v向右运动时，用I cd表示金属杆cd中流过的电流(c→d为电流的正方向)、用U cd表示金属杆cd两端的电势差，正确描述I cd、U cd随位移变化的图象是()二、多项选择题6.如图8所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放着两根相距为h＝0.1 m 的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻，导轨上跨放着一根长为L＝0.2 m，每米阻值r＝2.0 Ω的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时，则下列说法正确的是()A.金属棒a、b两端点间的电势差为0.2 VB.水平拉金属棒的力的大小为0.02 NC.金属棒a、b两端点间的电势差为0.32 VD.回路中的发热功率为0.06 W7.如图所示，竖直平行金属导轨MN、PQ上端接有电阻R，金属杆ab质量为m，跨在平行导轨上，垂直导轨平面的水平匀强磁场的磁感应强度为B，不计ab与导轨电阻及一切摩擦，且ab与导轨接触良好．若ab杆在竖直向上的外力F作用下匀速上升，则以下说法正确的是()A．拉力F所做的功等于电阻R上产生的热量B．杆ab克服安培力做的功等于电阻R上产生的热量C．电流所做的功等于重力势能的增加量D．拉力F与重力做功的代数和等于电阻R上产生的热量三、非选择题8.如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m，导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN.Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m1＝0.1 kg、电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m2＝0.4 kg，电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2，问：(1)cd下滑的过程中，ab中的电流方向；(2)ab刚要向上滑动时，cd的速度v多大；(3)从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x＝3.8 m，此过程中ab上产生的热量Q 是多少．9．如图所示，一边长L＝0.2 m，质量m1＝0.5 kg，电阻R＝0.1 Ω的正方形导体线框abcd，与一质量为m2＝2 kg的物块通过轻质细线跨过两定滑轮相连．起初ad边距磁场下边界为d1＝0.8 m，磁感应强度B＝2.5 T，磁场宽度d2＝0.3 m，物块放在倾角θ＝53°的斜面上，物块与斜面间的动摩擦因数μ＝0.5.现将物块由静止释放，经一段时间后发现当ad边从磁场上边缘穿出时，线框恰好做匀速运动(g取10 m/s2，sin 53°＝0.8，cos 53°＝0.6)．求：(1)线框ad边从磁场上边缘穿出时速度的大小；(2)线框刚全部进入磁场时动能的大小；(3)整个运动过程中线框产生的焦耳热．。

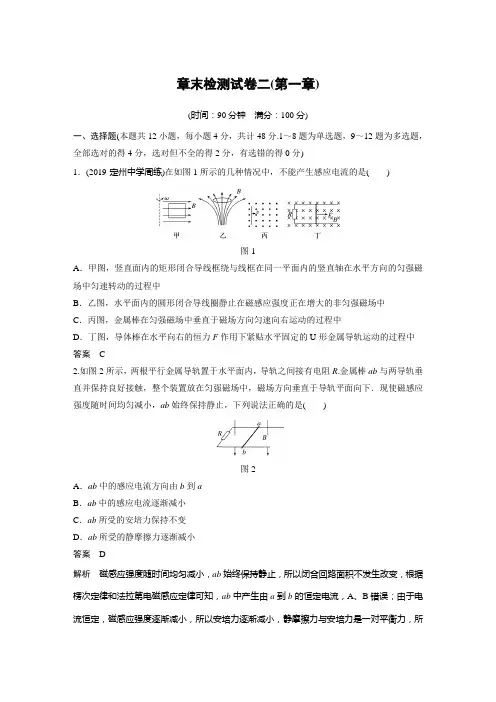

章末检测试卷二(第一章)(时间：90分钟满分：100分)一、选择题(本题共12小题，每小题4分，共计48分.1～8题为单选题，9～12题为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．(2019·定州中学周练)在如图1所示的几种情况中，不能产生感应电流的是()图1A．甲图，竖直面内的矩形闭合导线框绕与线框在同一平面内的竖直轴在水平方向的匀强磁场中匀速转动的过程中B．乙图，水平面内的圆形闭合导线圈静止在磁感应强度正在增大的非匀强磁场中C．丙图，金属棒在匀强磁场中垂直于磁场方向匀速向右运动的过程中D．丁图，导体棒在水平向右的恒力F作用下紧贴水平固定的U形金属导轨运动的过程中答案 C2.如图2所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是()图2A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小答案 D解析磁感应强度随时间均匀减小，ab始终保持静止，所以闭合回路面积不发生改变，根据楞次定律和法拉第电磁感应定律可知，ab中产生由a到b的恒定电流，A、B错误；由于电流恒定，磁感应强度逐渐减小，所以安培力逐渐减小，静摩擦力与安培力是一对平衡力，所以静摩擦力逐渐减小，C 错误，D 正确．3．(2018·阳江市阳东区广雅中学高二上检测)如图3所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好．在向右匀速通过M 、N 两区域的过程中，导体棒所受安培力分别用F M 、F N 表示，不计轨道电阻，以下叙述不正确的是( )图3A ．在M 区时通过R 的电流为b →aB ．在N 区时通过R 的电流为a →bC ．F M 向右且增大D ．F N 向左且减小 答案 C解析 根据直导线电流产生的磁场分布情况知，M 区的磁场方向垂直纸面向外，N 区的磁场方向垂直纸面向里．当导体棒匀速通过M 、N 两区时，由右手定则可知，选项A 、B 正确；根据左手定则可知，导体棒在M 、N 两区域运动时，受到的安培力均向左，离直导线越近，磁感应强度B 越大，F 安＝BIL ＝BL ·BL v R ＝B 2L 2v R ，F 安也越大，选项C 错误，D 正确．4. (2019·辽河油田二中高二期末)如图4，一个匝数为100匝的圆形线圈，面积为0.4 m 2，电阻为r ＝1 Ω.在线圈中存在面积为0.2 m 2的垂直线圈平面向外的匀强磁场区域，磁感应强度B ＝0.3＋0.15t (T)．将线圈两端a 、b 与一个阻值R ＝2 Ω的电阻相连接，b 端接地．则下列说法正确的是( )图4A ．通过电阻R 的电流方向向下B ．回路中的电流大小不变C ．电阻R 消耗的电功率为3 WD ．a 端的电势为－3 V 答案 B解析 磁通量随时间均匀增加，根据楞次定律可知，感应电流通过R 的方向向上，选项A 错误；由ΔBΔt ＝0.15 T/s 可知，回路中产生的感应电动势不变，则感应电流大小不变，选项B 正确；E ＝n ΔB Δt S ＝100×0.15×0.2 V ＝3 V ，则回路的电流I ＝E R ＋r ＝32＋1 A ＝1 A ，电阻R 消耗的电功率为P R ＝I 2R ＝2 W ，选项C 错误；R 两端的电压U R ＝IR ＝2 V ，即φb －φa ＝2 V ，因φb ＝0可得φa ＝－2 V ，选项D 错误．5.如图5所示，匀强磁场方向垂直矩形线框平面，先后两次将线框从磁场中同一位置匀速拉出有界磁场．第一次速度为v 1＝v ，第二次速度为v 2＝4v .则在先后两次过程中有( )图5A ．流过线框任一横截面的电荷量之比为1∶4B ．线框中感应电动势之比为1∶4C ．线框所受安培力大小之比为1∶8D ．沿运动方向作用在线框上的外力的功率之比为1∶8 答案 B解析 线框在磁场中运动产生感应电动势，E 1＝Bl v ，E 2＝4Bl v ，则E 1∶E 2＝1∶4，B 正确；电荷量q ＝I Δt ＝ΔΦR ，则q 1∶q 2＝1∶1，A 错误；安培力F ＝BIl ＝B 2l 2v R ，则F 1∶F 2＝1∶4，C 错误；由于匀速运动，外力的功率等于安培力的功率，P 外＝F ·v ＝B 2l 2v 2R ，则P外1∶P 外2＝1∶16，D 错误．6．(2019·青岛市调研)如图6甲所示，A 、B 为两个相同的环形线圈，共轴并靠近放置．若A 线圈中通有如图乙所示的变化电流i ，则下列说法正确的是( )图6A ．t 1到t 2时间内B 线圈电流方向与A 线圈内电流方向相反 B ．t 1到t 3时间内B 线圈电流方向一直没有发生变化C ．t 1时刻两线圈间作用力最大D．t2时刻两线圈间作用力最大答案 B解析在t1到t2时间内，若设逆时针(从左向右看)方向为正，则A线圈电流方向沿逆时针且逐渐减小，所以根据右手螺旋定则可判定穿过B线圈方向向左的磁通量减小，由楞次定律和右手螺旋定则可知，B线圈的电流沿逆时针方向，因此A、B中电流方向相同，故A错误；在t2到t3时间内，A线圈电流方向沿顺时针且逐渐增大，所以根据右手螺旋定则知，穿过B 线圈方向向右的磁通量增大，由楞次定律和右手螺旋定则可知，B线圈的电流沿逆时针方向，所以在t1到t3时间内B线圈电流方向为逆时针一直没有发生变化，故B正确；由题意可知，在t1时刻，线圈A中的电流最大，而磁通量的变化率为零，所以线圈B中感应电流为零，因此两线圈间作用力为零，故C错误；在t2时刻，线圈A中的电流为零，而磁通量的变化率是最大的，所以线圈B中感应电流也是最大，但A、B间的相互作用力为零，故D错误．7．(2019·长春十一中月考)如图7所示，等腰直角三角形AOB内部存在着垂直纸面向外的匀强磁场，OB在x轴上，长度为2L.纸面内一边长为L的正方形导线框的一边在x轴上，沿x 轴正方向以恒定的速度穿过磁场区域．规定顺时针方向为导线框中感应电流的正方向，t＝0时刻导线框正好处于图示位置．则下面四幅图中能正确表示导线框中感应电流i随位移x变化的是()图7答案 B解析根据法拉第电磁感应定律，当位移为0～L时，通过线框的磁通量均匀增加，产生顺时针的感应电流；当位移为L～2L时，右边切割磁感线的长度减小，左边切割磁感线的长度增大，由法拉第电磁感应定律可判断两个边切割磁感线产生的电流方向相反，所以合电流逐渐减小，在位移为1.5L时电流减小到零，随后左边切割磁感线的长度大于右边，电流反向，所以B选项正确．8．如图8所示，一刚性矩形铜制线圈从高处自由下落，进入一水平的匀强磁场区域，然后穿出磁场区域，则()图8A．若线圈进入磁场过程是匀速运动，则离开磁场过程一定是匀速运动B．若线圈进入磁场过程是加速运动，则离开磁场过程一定是加速运动C．若线圈进入磁场过程是减速运动，则离开磁场过程一定是加速运动D．若线圈进入磁场过程是减速运动，则离开磁场过程一定是减速运动答案 D解析线圈从高处自由下落，以一定的速度进入磁场，会受到重力和安培力．线圈全部进入磁场后只受重力，在磁场内部会做一段加速运动，所以线圈出磁场时的速度要大于进磁场的速度．若线圈进入磁场过程是匀速运动，说明重力等于安培力，离开磁场时安培力大于重力，就会做减速运动，故A错误．若线圈进入磁场过程是加速运动，说明重力大于安培力，离开磁场时安培力变大，安培力与重力大小关系无法确定，故B错误．若线圈进入磁场过程是减速运动，说明重力小于安培力，离开磁场时安培力变大，安培力仍然大于重力，所以也是减速运动，故C错误，D正确．9．有一个垂直于纸面的匀强磁场，它的边界MN左侧为无场区，右侧是匀强磁场区域，如图9甲所示．现让一个金属线框在纸平面内以垂直于MN方向的恒定速度从MN左侧进入匀强磁场区域，线框中的电流随时间变化的i－t图像如图乙所示，则进入磁场区域的金属线框可能是选项图中的()图9答案 BC解析 线框切割磁感线产生的感应电动势E ＝BL v ，设线框总电阻是R ，则感应电流I ＝BL vR ，由题图乙所示图像可知，感应电流先均匀变大，后恒定，最后均匀减小，由于B 、v 、R 是定值，则线框的有效长度L 应先均匀增加，后恒定，最后均匀减小．闭合圆环匀速进入磁场时，有效长度L 先变大，后变小，不符合题意，A 项错误；六边形线框进入磁场时，有效长度L 先均匀增大，后恒定，最后均匀减小，符合题意，B 项正确；梯形线框匀速进入磁场时，有效长度L 先均匀增大，后不变，最后均匀减小，符合题意，C 项正确；三角形线框匀速进入磁场时，有效长度L 先增大，后减小，不符合题意，D 项错误．10．电吉他中的拾音器的基本结构如图10所示，磁体附近的金属弦被磁化，当拨动金属弦时，拾音器中的线圈能将振动产生的声音信号转换为电信号并传送到音箱发出声音，下列说法正确的是( )图10A ．选用铜质弦，电吉他仍能正常工作B ．取走磁体，电吉他将不能正常工作C ．增加线圈匝数可以增大线圈中的感应电动势D ．金属弦振动过程中，线圈中的电流方向不断变化 答案 BCD解析 选用铜质弦时，不会被磁化，不会产生电磁感应现象，电吉他不能正常工作，选项A 错误；取走磁体时，金属弦磁性消失，电吉他不能正常工作，选项B 正确；根据法拉第电磁感应定律可知，增加线圈匝数可以增大线圈中的感应电动势，选项C 正确；根据楞次定律可知，金属弦振动过程中，线圈中的电流方向不断变化，选项D 正确．11.如图11所示，在磁感应强度为B 、方向竖直向下的匀强磁场中有一水平放置的U 形金属导轨，导轨宽度为L ，导轨左端连接一阻值为R 的电阻，导轨电阻不计．在导轨上垂直放置一根长度为L 、电阻为r 的金属棒MN ，金属棒与导轨接触良好，用外力拉着金属棒向右以速度v 做匀速运动，则金属棒运动过程中( )图11A ．金属棒中的电流方向为由N 到MB ．电阻R 两端的电压为BL vC ．金属棒受到的安培力大小为B 2L 2vR ＋rD ．电阻R 产生的焦耳热的功率为B 2L 2vR答案 AC解析 由右手定则可知金属棒MN 中的电流方向为由N 到M ，故A 正确；MN 产生的感应电动势为E ＝BL v ，则电阻R 两端的电压为U ＝RBL v R ＋r ，故B 错误；回路中感应电流大小为I ＝BL vR ＋r ，金属棒MN 受到的安培力大小为F ＝BIL ＝B 2L 2vR ＋r ，故C 正确；电阻R 产生的焦耳热的功率为P ＝I 2R ＝(BL vR ＋r)2R ＝B 2L 2v 2R(R ＋r )2，故D 错误．12．如图12甲所示，两根间距为L 的粗糙导轨水平放置，在导轨上垂直导轨放置一根导体棒MN ，导体棒MN 接入回路中电阻为R ，与导轨接触良好，且处在竖直向上的匀强磁场B 1中．导轨的左端与一个半径为l 的导线圈连接，P 、Q 两点距离很小，导线圈内存在着竖直向下的磁场B 2，B 2随时间变化的图像如图乙所示．已知导体棒MN 始终保持静止状态，导轨与导线圈电阻不计，则在B 2均匀减弱的过程中，下列说法正确的是( )图12A ．导体棒MN 受到水平向左的摩擦力B ．导体棒MN 受到水平向右的摩擦力C ．摩擦力大小为B 1πB 2Rt 2LD ．摩擦力大小为B 1πB 2l 2Rt 2L答案 BD解析 根据楞次定律可知，导线圈内的感应电流方向为顺时针，根据左手定则，导体棒MN 受到水平向左的安培力，根据平衡条件可知导体棒MN 受到水平向右的摩擦力，故B 正确，A 错误；根据法拉第电磁感应定律有E ＝ΔΦΔt ＝S ΔB Δt ＝B 2πl 2t 2，由欧姆定律可知I ＝ER ，安培力大小为F ＝B 1IL ，摩擦力大小为F f ＝F ＝πB 1B 2l 2LRt 2，故D 正确，C 错误．二、非选择题(本题共5小题，共计52分)13．(8分)(2018·南充市高级中学高二下期中)一灵敏电流计，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，将磁铁从线圈上方插入或拔出，如图13所示．请完成下列填空：图13(1)图甲中灵敏电流计指针的偏转方向为________．(填“偏向正极”或“偏向负极”) (2)图乙中磁铁下方的极性是________．(填“N 极”或“S 极”) (3)图丙中磁铁的运动方向是________．(填“向上”或“向下”)(4)图丁中线圈从上向下看的电流方向是________．(填“顺时针”或“逆时针”) 答案 (1)偏向正极(2分) (2)S 极(2分) (3)向上(2分) (4)顺时针(2分)解析 (1)磁铁向下运动，穿过线圈的磁通量增加，原磁场方向向下，根据楞次定律可知线圈中感应电流方向(从上向下看)为逆时针方向，即电流从正接线柱流入电流计，指针偏向正极． (2)由题图乙可知，电流从负接线柱流入电流计，根据安培定则，感应电流的磁场方向向下，又知磁通量增加，根据楞次定律可知，磁铁下方为S 极．(3)磁场方向向下，电流从负接线柱流入电流计，根据安培定则，感应电流的磁场方向向下，根据楞次定律可知，磁通量减小，磁铁向上运动．(4)磁铁向下运动，穿过线圈的磁通量增加，原磁场方向向上，根据楞次定律可知感应电流方向(从上向下看)为顺时针方向．14．(8分)(2019·黑龙江大庆实验中学月考)如图14甲所示，一个匝数n ＝100的圆形导体线圈，面积S 1＝0.4 m 2，电阻r ＝1 Ω.在线圈中存在面积S 2＝0.3 m 2的垂直线圈平面向外的匀强磁场区域，磁感应强度B 随时间t 变化的关系如图乙所示．有一个R ＝2 Ω的电阻，将其两端a 、b 分别与图甲中的圆形线圈相连接，求：图14(1)ab 两点间的电势差U ab ；(2)在0～4 s 时间内通过电阻R 的电荷量； (3)在0～4 s 时间内电阻R 上产生的热量． 答案 (1)－3 V (2)6 C (3)18 J解析 (1)由法拉第电磁感应定律可得E ＝n ΔBS 2Δt ，(1分) 解得E ＝4.5 V (1分) 电流I ＝Er ＋R ＝1.5 A(1分) U ab ＝－IR ＝－3 V(1分) (2)通过电阻R 的电荷量q ＝I Δt ＝6 C ．(2分) (3)由焦耳定律可得Q ＝I 2Rt ，得Q ＝18 J ．(2分)15．(10分)如图15所示，在匀强磁场中倾斜放置的两根平行光滑的金属导轨，它们所构成的导轨平面与水平面成θ＝30°角，平行导轨间距L ＝1.0 m ．匀强磁场方向垂直于导轨平面向下，磁感应强度B ＝0.2 T ．两根金属杆ab 和cd 可以在导轨上无摩擦地滑动．两金属杆的质量均为m ＝0.2 kg ，电阻均为R ＝0.2 Ω.若用与导轨平行的拉力作用在金属杆ab 上，使ab 杆沿导轨匀速上滑并使cd 杆在导轨上保持静止，整个过程中两金属杆均与导轨垂直且接触良好．金属导轨的电阻可忽略不计，取重力加速度g ＝10 m/s 2.求：图15(1)cd 杆受到的安培力F 安的大小； (2)通过金属杆的感应电流大小I ； (3)作用在金属杆ab 上拉力的功率．答案(1)1.0 N(2)5.0 A(3)20 W解析(1)金属杆cd静止在金属导轨上，所受安培力方向平行于导轨平面向上．则F安＝mg sin 30°(2分) 解得：F安＝1.0 N (1分) (2)F安＝BIL (1分) 解得：I＝5.0 A (1分) (3)金属杆ab所受安培力方向平行于导轨平面向下，金属杆ab在拉力F、安培力F安和重力mg沿导轨方向分力作用下匀速上滑，则F＝BIL＋mg sin 30°(2分) 根据法拉第电磁感应定律，金属杆ab上产生的感应电动势为E＝BL v (1分) 根据闭合电路欧姆定律，通过金属杆ab的电流I＝E2R(1分) 根据功率公式：P＝F v＝20 W (1分) 16.(12分)某同学设计一个发电测速装置，工作原理如图16所示．一个半径为R＝0.1 m的圆形金属导轨固定在竖直平面上，一根长为R的金属棒OA，A端与导轨接触良好，O端固定在圆心处的转轴上，转轴的左端有一个半径为r＝R3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m＝0.5 kg的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B＝0.5 T．a点与金属导轨相连，b点通过电刷与O端相连．测量a、b两点间的电势差U可求得铝块速度．铝块由静止释放，下落h＝0.3 m时，测得U＝0.15 V．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g＝10 m/s2)图16(1)测U时，与a点相接的是电压表的正极还是负极？(2)求此时铝块的速度大小；(3)求此下落过程中铝块损失的机械能．答案(1)正极(2)2 m/s(3)0.5 J解析(1)由右手定则判断，金属棒中电流方向为由O到A，则A端为等效电源正极，则与a 点相接的是电压表的正极．(2分)(2)由法拉第电磁感应定律得U ＝E ＝BR v (2分) v ＝12Rω(1分) 得U ＝12BωR 2(1分)圆盘和金属棒一起转动，则两者角速度相同，铝块的速度与圆盘边缘的线速度大小相等，(1分)v ＝rω＝13ωR(1分) 所以v ＝2U3BR ＝2 m/s.(1分)(3)ΔE ＝mgh －12m v 2(2分)解得ΔE ＝0.5 J ．(1分)17．(14分)如图17甲所示，一电阻不计且足够长的固定光滑平行金属导轨MN 、PQ 间距L ＝0.8 m ，其下端接有阻值R ＝3 Ω的电阻，导轨平面与水平面间的夹角θ＝30°.整个装置处于方向垂直导轨平面向上的匀强磁场中．一质量m ＝0.1 kg 、阻值r ＝0.15 Ω的金属棒垂直导轨放置并用绝缘细线通过光滑的定滑轮与质量M ＝0.9 kg 的重物相连，左端细线连接金属棒中点且沿NM 方向．棒由静止释放后，沿NM 方向位移x 与时间t 之间的关系如图乙所示，其中ab 为直线．已知棒在0～0.3 s 内通过的电荷量是0.3～0.4 s 内通过电荷量的2倍，取g ＝10 m/s 2，求：图17(1)0～0.3 s 内棒通过的位移x 1的大小； (2)电阻R 在0～0.4 s 内产生的热量Q 1. 答案 (1)0.6 m (2)3 J解析 (1)棒在0～0.3 s 内通过的电荷量q 1＝I Δt 1(1分)平均感应电流I ＝ER ＋r(1分)回路中平均感应电动势E ＝Bx 1LΔt 1(1分)得q 1＝BLx 1R ＋r(1分)同理，棒在0.3～0.4 s 内通过的电荷量 q 2＝BL (x 2－x 1)R ＋r(1分)由题图乙读出0.4 s 时刻位移大小x 2＝0.9 m 又q 1＝2q 2联立解得x 1＝0.6 m ．(2分)(2)由题图乙知棒在0.3～0.4 s 内做匀速直线运动，棒的速度大小v ＝0.9－0.60.4－0.3 m /s ＝3 m/s(1分)0～0.4 s 内，对整个系统，根据能量守恒定律得 Q ＝Mgx 2－mgx 2sin θ－12(M ＋m )v 2(3分)代入数据解得Q ＝3.15 J (1分) 根据焦耳定律有Q 1Q＝RR ＋r(1分)代入数据解得Q 1＝3 J ． (1分)。

电磁感应章末检测收集于网络，如有侵权请联系管理员删除第四章 电磁感应章末检测题一、选择题（每小题5分，共50分） 1．关于磁通量,正确的说法有A ．磁通量不仅有大小而且有方向,是矢量B ．磁通量大,磁感应强度不一定大C ． 把某线圈放在磁场中的M 、N 两点,若放在M 处的磁通量比在N 处的大,则M 处的磁感应强度一定比N 处大D ．在匀强磁场中,a 线圈面积比b 线圈面积大,但穿过a 线圈的磁通量不一定比穿过b 线圈的大2．关于反电动势，下列说法中正确的是( )A ．只要线圈在磁场中运动就能产生反电动势B ．只要穿过线圈的磁通量变化，就产生反电动势C ．电动机在转动时线圈内产生反电动势D ．反电动势就是发电机产生的电动势3．如图6所示，两块水平放置的金属板间距离为d ，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场B 中。

两板间有一个质量为m ，电荷量为＋q 的油滴恰好处于平衡状态，则线圈中的磁场B 的变化情况和磁通 量变化率分别是( )A ．正在增强；ΔΦΔt ＝dmg qB ．正在减弱；ΔΦΔt ＝dmgnqC ．正在减弱；ΔΦΔt ＝dmg qD ．正在增强；ΔΦΔt ＝dmgnq4．如图6所示，圆形线圈P 静止在水平桌面上，其正上方固定一螺线管Q ，P 和Q 共轴，Q 中通有变化电流i ，电流随时间变化的规律如图7所示，P 所受的重力为G ，桌面对P 的支持力为N ，则在下列时刻 ( )A 、t 1时刻N ＞G ， P 有收缩的趋势．B 、t 2时刻N ＝G ，此时穿过P 的磁通量最大．C 、t 3时刻N ＝G ，此时P 中无感应电流．D 、t 4时刻N ＜G ，此时穿过P 的磁通量最小．5．如图所示，两根足够长的平行光滑金属导轨与水平方向成θ角放置，下端接有电阻R ，一根质量为m 的导体棒垂直放置在导轨上，与导轨保持良好接触，匀强磁场垂直导轨平面向上，导体棒在外力作用下向上匀速运动。
