2、设备绝缘电阻测试记录
- 格式:xls
- 大小:33.50 KB
- 文档页数:1

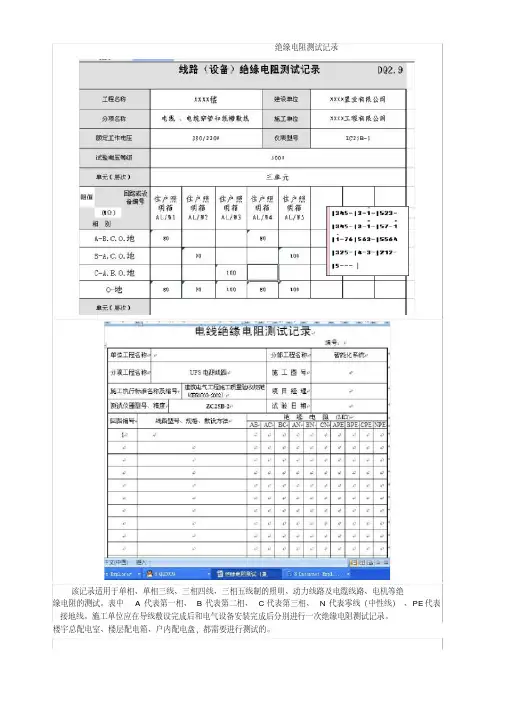

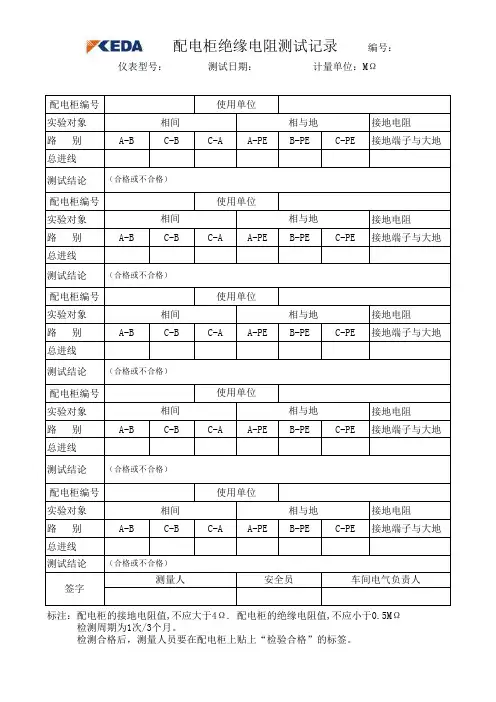

精心整理该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中A代表第一相、B代表第二相、C代表第三相、N代表零线(中性线)代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。
精心整理我国现在相线是U、V、W、零线是N、接地保护线是PE,为什么相线还用A、B、C表示?AB是相线A与相线B之间的绝缘电阻。
以此类推。
绝缘电阻测试-----不是电线本身的电阻!它是指电线与大地,电线与表皮,电线与电线之间的绝缘电阻,单位是兆欧!通常我们测试BV线,只测相与相之间,相与线之间。
如:AB,AC,BC,AN,BN,CN,APE,BPE,CPE,NPE一般照明用500V兆欧表,测得数值最大500兆欧。
新线最低一般不会低于200兆欧精心整理绝缘电阻值的大小,能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。
绝缘电阻的测试最常用的仪表是绝缘电阻测试仪(兆欧表)。
绝缘电阻测试仪(兆欧表)通常有100V、250V、500V、1000V、2500V和5000V等类型。
使用兆欧精心整理(3)C柱接随仪表配来的接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点(2)每个接线头的接线柱都必须接触良好,连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为(8)待测接地体应先进行除锈等处理,以保证可靠的电气连接。
接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前,位置。
平衡点迅速向右偏转,说明原量程档位选择过大,档位,如偏转方向如前,可将档位选择转到档位。
平衡点向右偏移,则说明接地电阻值仍偏大,在缓慢转动手柄同时,接地电阻旋钮应缓慢顺时针转动,当检流表指针归精心整理精心整理精心整理-1AP02表示地下一层的2号动力配电箱,额定功率为9千瓦;TIMIN表示某开关厂商的品牌型号;125/25/3各数字中125A系列中的某个整定值,3代表三相TIB1-63C16/2某开关厂商品牌中的另一款型号,63C系列中的某一款;精心整理。

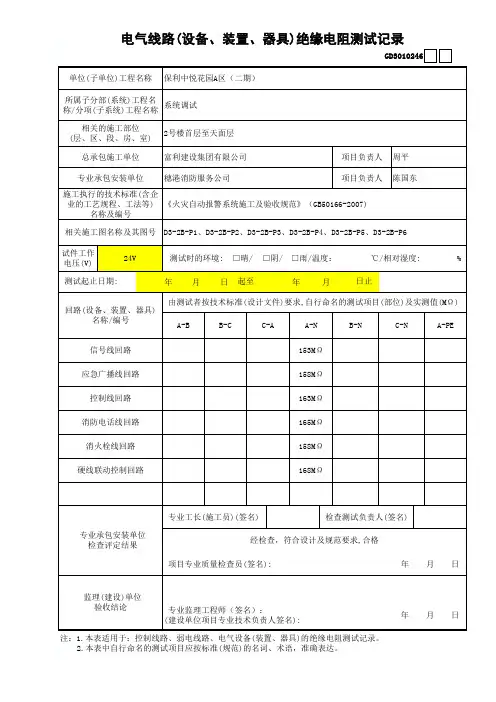

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中A代表第一相、B代表第二相、C代表第三相、N代表零线(中性线)、PE代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。
绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆)进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。
2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。
3.方法:(1)电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。
(2)用500V兆欧表(摇表)进行测试,测试工具应有计量检测(型号、编号、有效期)。
(3)48V以下线路及设备应与单相220V线路测试相同。
(4)测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。
(5)线路测试时导线间,导线对地的绝缘电阻应大于0.5MΩ。
(6)电动机绝缘测试值应≥1MΩ。
(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。
(8)认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

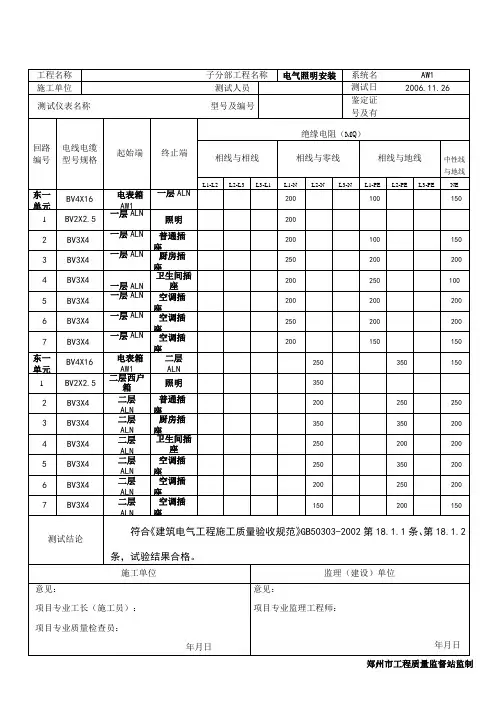

回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如:+1AA1-1)线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。
绝缘电阻:A、B、C表示三相电A相B相C相。
如果是单相的A-C、A-B什么的就不用填,N是零线、PE是接地保护线。
如果是三相五线电就得填满,不过阻值基本大同小异,复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关,额定电压6KV 及以上的应不小于100MΩ,额定电压1~3KV时应不小于50MΩ。
1KV一下三四十兆欧就满足要求了。
电线绝缘电阻测试记录电线绝缘电阻测试是一种常见的检测电线安全性能的方法,它可以评估电线的绝缘性能,以确保电线的安全可靠。
电线绝缘电阻测试记录是绝缘测试的一种记录方式,它可以使验证人员了解电线的绝缘状态,并对其进行有效管理。
在本文中,我们将探讨电线绝缘电阻测试记录的一些基本知识,包括测试过程、记录方法以及相关标准。
测试过程电线绝缘电阻测试是一种通过测量电线或电缆绝缘材料是否有良好的绝缘特性来确定电线或电缆是否可以安全工作的测试方法。
测试的过程通常需要使用电子测试仪来验证电线的绝缘电阻值,并记录下相应的测试结果。
在进行测试时,首先需要准备测试仪器,根据需要调整测试仪器的测试参数。
然后,将测试仪器连接到待测电线,并通电,记录下测试仪器显示的电线绝缘电阻值。
测试完毕后,需要将测试仪器从电线上拆下并关闭。
记录方法电线绝缘电阻测试结果需要详细记录下来。
记录的信息通常包括测试日期、测试人员、测试电线信息、测试仪器信息、测试条件、测试结果等。
在记录当中,需要描述测试中发现的任何异常情况,并记录测试异常情况的原因。
同时还需要记录测试的环境条件和测试时间,以便更好地掌握测试情况。
记录方法可以通过电子表格、打印文档或手写记录本等方式实现。
为了更好地管理记录,建议将记录保存在一个统一的存储位置中,例如共享网络文件夹或云端存储。
电线绝缘电阻测试记录需要定期更新,并保留一定的时间,以便进行相关验证和检查。
相关标准电线绝缘电阻测试的相关标准包括:GB/T 3048-2017《电线和电缆绝缘材料电压钻透和绝缘电阻测定方法》、GB/T 5013.5-2008《额定电压450/750V及以下强电线电缆》、GB/T 5023.5-2008《额定电压450/750V及以下控制电线电缆》等。
这些标准规定了电线绝缘电阻测试的方法、测试参数和测试条件等。
在实际的测试过程中,测试人员需要根据相关标准进行测试,并以记录的方式记录测试结果。
如果测试结果不符合相关标准要求,应及时进行检查和处理,以确保电线的安全可靠。

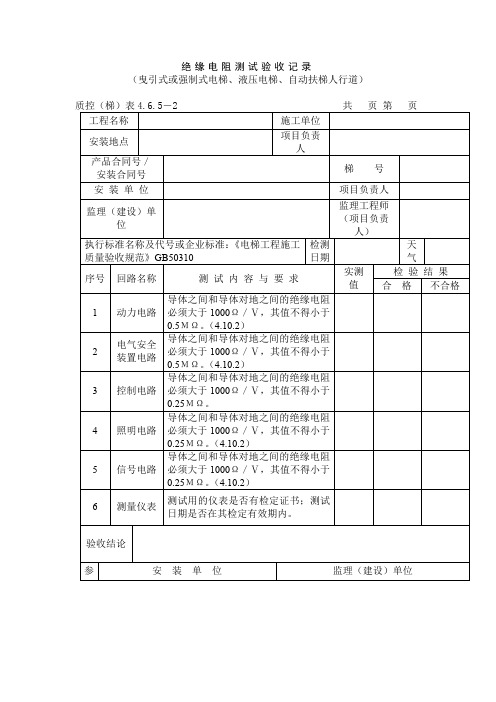

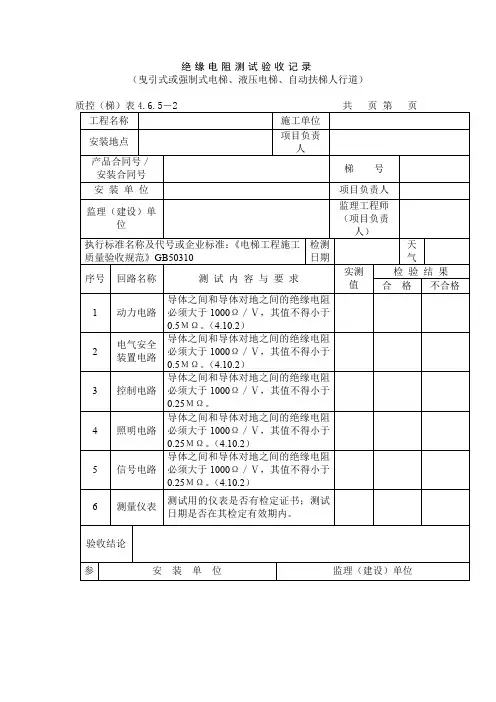

电梯接地、绝缘电阻测试记录Ⅰ基本要求和内容(1)接地电阻测试记录是指记录进入电梯机房的接地干线的接地电阻测试值。
(2)接地电阻采用接地电阻测试仪进行测量。
测量接地电阻应在天气晴朗、土壤干燥的条件下进行。
接地电阻值不应大于4Ω。
(3)零线和接地线应始终分开。
(4)绝缘电阻测试记录应包括电气设备导体之间、导体与地之间的绝缘电阻测试。
(5)导体之间和导体对地之间的绝缘电阻必须大于1000Ω/V,且其值不得小于:1)动力电路和电气安全装置电路:0.5MΩ;2)其他电路(控制、照明、信号等):0.25MΩ。
(6)动力电路和电气安全装置电路绝缘电阻应采用兆欧表进行测量。
其他电路绝缘电阻采用万用表进行测量。
自动扶梯和自动人行道应测量不同回路导线对地的绝缘电阻。
测量时,电子元件应断开。
(7)各子分部工程各台电梯检查测量及验收结果应分别填写记录表。
若接地电阻值、绝缘电阻值不符合设计要求或规范规定,应查找原因,及时处理,并重新测试,直到符合要求。
Ⅱ核查办法(1)对照施工日志,核查测量日期、气候是否符合要求。
(2)核查测试项目是否齐全;测试结果是否符合有关规定;签证是否完整;测试结果不符合要求的是否有处理及复查。
(3)核查测试用的仪表是否有检定证书,并在其检定有效期内使用。
Ⅲ核定原则凡出现下列情况之一,本项目应核定为“不符合要求”。
(1)电梯安装工程无提供接地电阻或绝缘电阻测试记录。
(2)测试结果不符合设计要求或规范规定,且无处理及复查。
(3)记录中的测试项目不完整,有关人员签证不齐全。
(4)测试用的仪表无检定证书或测试时已超过有效期限。
精心整理该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中A代表第一相、B代表第二相、C代表第三相、N代表零线(中性线)代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。
精心整理我国现在相线是U、V、W、零线是N、接地保护线是PE,为什么相线还用A、B、C表示?AB是相线A与相线B之间的绝缘电阻。
以此类推。
绝缘电阻测试-----不是电线本身的电阻!它是指电线与大地,电线与表皮,电线与电线之间的绝缘电阻,单位是兆欧!通常我们测试BV线,只测相与相之间,相与线之间。
如:AB,AC,BC,AN,BN,CN,APE,BPE,CPE,NPE一般照明用500V兆欧表,测得数值最大500兆欧。
新线最低一般不会低于200兆欧精心整理绝缘电阻值的大小,能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。
绝缘电阻的测试最常用的仪表是绝缘电阻测试仪(兆欧表)。
绝缘电阻测试仪(兆欧表)通常有100V、250V、500V、1000V、2500V和5000V等类型。
使用兆欧精心整理(3)C柱接随仪表配来的接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点(2)每个接线头的接线柱都必须接触良好,连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为(8)待测接地体应先进行除锈等处理,以保证可靠的电气连接。
接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前,位置。
平衡点迅速向右偏转,说明原量程档位选择过大,档位,如偏转方向如前,可将档位选择转到档位。
平衡点向右偏移,则说明接地电阻值仍偏大,在缓慢转动手柄同时,接地电阻旋钮应缓慢顺时针转动,当检流表指针归精心整理精心整理精心整理-1AP02表示地下一层的2号动力配电箱,额定功率为9千瓦;TIMIN表示某开关厂商的品牌型号;125/25/3各数字中125A系列中的某个整定值,3代表三相TIB1-63C16/2某开关厂商品牌中的另一款型号,63C系列中的某一款;精心整理。
建筑施工现场临时用电绝缘电阻测试记录近年来,随着建筑行业的快速发展和城市化进程的加速推进,建筑施工现场临时用电绝缘电阻测试记录的重要性日益凸显。
作为建筑工程中必不可少的一环,临时用电的安全性已经成为人们关注的焦点。
在这篇文章中,我们将深入探讨建筑施工现场临时用电绝缘电阻测试记录,并共享个人观点和理解。
我们需要了解什么是临时用电绝缘电阻测试记录。
在建筑施工现场,通常需要临时用电来进行施工作业,但由于临时用电设施的特殊性和不稳定性,存在一定的安全隐患。
为了保障施工现场的安全使用,需要对临时用电设施进行绝缘电阻测试,并对测试结果进行记录。
这些记录包括测试时间、测试人员、测试数值等信息,可以有效地监控临时用电设施的安全状况。
临时用电绝缘电阻测试记录的重要性不言而喻。
“安全第一”是建筑施工的宗旨,而临时用电的安全问题直接关系到施工现场的安全生产。
通过对临时用电设施进行绝缘电阻测试并记录测试结果,可以及时发现潜在的安全隐患,采取相应的措施进行处理,从而保障施工现场的安全使用。
一份完整、规范的测试记录也为相关部门的监督检查提供了有力的依据,有助于提升整个建筑施工行业的安全水平。
接下来,让我们具体分析一下临时用电绝缘电阻测试记录的编制和管理。
在施工现场,一般由专业的电力施工单位负责对临时用电设施进行绝缘电阻测试。
测试记录需要详细记录测试的时间、地点、测试人员的尊称及资质、测试仪器的型号和编号、测试结果等信息。
这些记录应当由电力施工单位进行管理,并在施工现场进行备份,确保数据的真实性和完整性。
为了便于监管部门的检查和备案,建议将测试记录以书面形式进行归档保存,同时也可以采用电子化的方式进行备份,提高数据的安全性和便捷性。
个人认为在进行临时用电绝缘电阻测试记录时,还可以根据实际情况进行一些补充信息的记录。
可以在记录中添加一些现场照片或视频,用于记录测试仪器的使用情况和测试过程中的实际操作情况,这有助于进一步提高测试记录的可信度和可靠性。
低压电气线路_照明配电箱绝缘电阻测试记录低压电气线路是工业用电、商业用电和家庭用电中常见的一种电路。
这种电路的电压比较低,多数情况下低于1000V,因此被称为低压电气线路。
低压电气线路由于其功率大小以及配电箱的尺寸形状不同,可以根据要求在不同的地方进行设计。
照明配电箱是低压电气线路中常见的一种设备,通常用于向照明设备提供电力。
然而,由于任何电气线路系统都可能发生故障,因此必须定期对照明配电箱进行绝缘电阻测试,以确保它们在正常工作的同时,因电器固有缺陷而引起生命安全和财产损失的风险得到最小化。
绝缘电阻测试是用于检查电路是否存在电气绝缘缺陷的一种方式。
在低压电气线路中,绝缘电阻测试是特别重要的,因为低压电气线路使用的电压和电流较低,因此即使有微小的电气绝缘缺陷也会导致电器故障、火灾或电击等问题。
因此,在照明配电箱及其他低压电气线路中使用绝缘电阻测试来确保电器的正常工作是非常必要的。
低压电气线路绝缘电阻测试的过程是比较简单的。
首先,需要检查测试仪器的工作状态,确保其准确且可靠。
然后,需要将测试仪器的探头连接到待测试电路的两个端子。
接下来,测试仪器将进行测试,并检测电路的电气绝缘情况。
测试结果会被记录在测试表格上,以供将来参考。
下面是一份低压电气线路照明配电箱绝缘电阻测试记录的样本:测试仪器型号:Megger MFT1730测试日期:2021/08/01测试人员:李明电气线路:照明配电箱测试结论:电气线路正常工作测试结果:Test1:250V DC,阻值500MΩ,测试通过;Test2:500V DC,阻值100MΩ,测试通过;Test3:1000V DC,阻值50MΩ,测试通过;在测试记录中,测试仪器型号必须记录,以确保测试仪器的准确性。
测试日期和测试人员也必须记录,以追溯测试的溯源。
而电气线路的种类和测试结论也是记录中非常重要的信息,以告诉后来者该电气线路是否需要维修或更换设备。
总之,低压电气线路绝缘电阻测试是保障电气设备正常运行的重要手段之一。
