旧桥维修加固技术方案一、预制空心板梁施工方案（一）钢筋加工安装技术要求一、应力混凝土中的非预应力钢筋必须符合现行标准的规定。
二、钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志，露天堆放时应垫高并加遮盖。
三、钢筋应具有出厂证明书和试验报告单，并应抽取试样做力学性能试验。
四、钢筋调直和清除污锈应符合下列要求：1、钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。
2、钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。
冷拉钢筋调直时，Ⅰ级钢筋冷拉率不宜大于2％；HRB335牌号钢筋的冷拉率不宜大于1％。
3、钢筋的弯制和末端的弯钩应符合设计要求。
4、加工钢筋的偏差不得超过下表的规定。
五、安装钢筋时，钢筋的级别、直径、根数和间距均应符合设计要求。
绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱和开焊。
六、应在钢筋与模板间设置垫块，垫块应与钢筋扎紧并互相错开。
钢筋混凝土保护层厚度应符合设计要求。
钢筋位置的偏差不得超过下表的规定。
（二）空心板梁混凝土施工技术要求一、原材料及配合比要求1、拌合混凝土所用的原材料都是经过检验合格且经监理工程师同意使用的。
2、混凝土的配合比是经过设计和试配能满足施工要求且经监理工程师同意使用的。
二、混凝土的拌合及运输1、混凝土拌合前应对拌合机、配料机等机械设备进行检查，确认完好时方可拌制混凝土。
2、拌合混凝土前，工地试验室应对粗、细集料的含水量进行测定并调整施工配合比。
混凝土施工期间试验室要有专人现场值班，对混凝土配合比、坍落度进行监督检查。
3、严格控制好拌合时间和外掺剂的掺量。
混凝土拌合物应拌合均匀、颜色一致，不得有离析和泌水现象。
4、混凝土的运输应适应凝结速度和浇注速度的要求，使浇注过程不间断并使混凝土运输到浇注地点仍保持均匀性和规定的坍落度。
三、混凝土的浇注1、浇注前应对模板、钢筋、钢绞线和预埋件进行检查并做好记录，符合规范要求且经监理工程师认可后方可浇注混凝土。
一、项目背景随着我国经济的快速发展，交通基础设施建设得到了迅速推进，桥梁作为交通基础设施建设的重要组成部分，其安全性、可靠性至关重要。
为保障桥梁的正常使用，延长桥梁使用寿命，提高桥梁结构安全性能，特制定本桥维修加固工程施工方案。
二、工程概况1. 工程名称：XX桥梁维修加固工程2. 工程地点：XX省XX市XX县XX镇3. 工程规模：XX桥梁全长XX米，宽XX米，共有XX孔，设计荷载等级为XX级。
4. 工程内容：桥梁主体结构加固、桥面铺装修复、伸缩缝更换、排水系统改造等。
三、施工方案1. 施工准备（1）组织机构：成立桥梁维修加固工程指挥部，下设施工、技术、质量、安全、物资、财务等小组。
（2）施工人员：组织专业施工队伍，确保施工人员具备相应的技术水平和操作能力。
（3）施工材料：根据工程设计要求，提前采购各类施工材料，确保材料质量。
（4）施工设备：配置足够的施工设备，如吊车、挖掘机、混凝土搅拌车、振动棒等。
2. 施工工艺（1）桥梁主体结构加固1）清除原有结构表面松散混凝土、钢筋锈蚀等。
2）采用粘钢加固、碳纤维加固、喷射混凝土加固等工艺对桥梁主体结构进行加固。
3）对加固部位进行检测，确保加固效果。
（2）桥面铺装修复1）清除原有桥面铺装层。
2）对桥面进行平整处理，确保平整度。
3）采用SMA-13沥青混凝土进行桥面铺装。
（3）伸缩缝更换1）拆除原有伸缩缝。
2）根据设计要求，更换新型伸缩缝。
3）对伸缩缝进行调试，确保其正常工作。
（4）排水系统改造1）拆除原有排水系统。
2）根据设计要求，重新设计排水系统。
3）铺设排水管道，确保排水畅通。
3. 施工进度安排（1）施工准备阶段：1个月。
（2）主体结构加固阶段：2个月。
（3）桥面铺装修复阶段：1个月。
（4）伸缩缝更换阶段：1个月。
（5）排水系统改造阶段：1个月。
（6）工程验收阶段：1个月。
四、质量保证措施1. 严格执行国家有关桥梁维修加固工程的技术规范和标准。
2. 加强施工过程控制，确保施工质量。
四、施工组织设计1、投标人应按以下要点编制施工组织设计（文字宜精练、内容具有针对性，总体控制在30000字以内)；（1）主要工程项目的施工方案、方法与技术措施1、旧桥面的凿除桥面铺装层的凿除，既要将铺装层完全从桥面剥离,又不能损伤原桥梁梁体。
为达到优质高效的凿除目的,根据混凝土强度及厚度考虑凿除方案如下:切缝机切缝、风镐凿除风镐是一种手持机具,风镐由配气机构、冲击机构和镐钎等组成，风镐作业时,使镐钎顶住混凝土面，另一端通入气缸，推压手柄套筒，压缩柱塞阀的弹簧而接通气路，在气缸壁的四周有许多纵向气孔，配气阀随即自动配气，气缸后端装有配气阀箱。
使冲击锤不断往复运动，打击钎尾,破碎混凝土。
在实际操作过程中，准备配置四台高压移动空压机及12把风镐（由于风镐极易受损,预留4把风镐备用)，进行地毯式凿除。
但由于镐钎接触面积较小，每次凿除掉的混凝土面积过小,效率极低.并且风镐采用人工凿除，风压过大容易造成风管脱落，极易造成人员受伤，不具安全性。
就凿除效果而言,凿除的混凝土部分不能完全从梁体剥离，无法达到工程质量要求。
并且风镐凿除时镐钎损耗率大，不具备经济效益。
考虑到铺装层为后浇混凝土,以后浇混凝土与原梁体结合面粘结力为突破口，拟采用小块起撬的方案，先将桥面混凝土用切缝机切割成50cm×50cm的小块,切缝深度按照混凝土厚度进行切割，并切断粗钢筋，再利用风镐的振动从两面振动铺装层与梁体的结合面，使结合面的粘结力破坏，再用撬杠将小块混凝土撬起，达到混凝土从梁体剥离的目的。
这种方案利用结合面的粘结力不及混凝土强度的特点，在破坏粘结力时，不使小块混凝土破损，可以整体撬起，提高了凿除的工效，凿除效果也比风镐直接凿除的好.2、桥梁伸缩缝处的混凝土凿除后，用气焊割开连在伸缩缝上的钢板,清理缝内粘结物，以减少顶梁时的阻力.3、钢筋网片布置1、桥面钢筋网片铺设及接头绑扎：（1）原材要求:钢筋表面应洁净,使用前应将表面油渍、漆皮、鳞锈等清除干净，钢筋网片的钢筋应平直无局部弯折，局部区域使用的盘圆应用卷扬机冷拉调直，I 级钢筋的冷拉率不大于2％，Ⅱ级钢筋的冷拉率不大于1％。
大桥维修加固(实施方案)本文档旨在介绍《大桥维修加固(实施方案)》的目的和背景。
本文档对大桥维修加固方案进行概述，包括目标、方法和时间规划等方面。
本文将详细介绍用于大桥维修加固的具体措施，包括使用的材料和施工方法。
1.材料选择在大桥维修加固过程中，选择合适的材料非常重要。
我们将采用以下材料进行维修加固：高强度钢材：使用高强度钢材进行桥墩和桥梁的加固，确保其承载力和稳定性。
高性能混凝土：使用高性能混凝土进行新的修建和修补，以提高桥梁的耐久性和抗震性。
防腐涂料：在维修加固完成后，对桥梁进行防腐处理，延长其使用寿命。
2.施工方法我们将按照以下步骤进行大桥的维修加固：桥梁检查：首先对大桥进行全面的检查，确定需要维修加固的部分。
桥墩加固：使用高强度钢材对受损或老化的桥墩进行加固。
加固方法可以采用加固筋、套筒加固等方式，确保桥墩的稳定性。
桥梁修建和修补：使用高性能混凝土对需要修建或修补的部分进行施工。
采用适当的模板和施工工艺确保施工质量。
防腐处理：在维修加固完成后，对桥梁进行防腐涂料处理，以防止湿气、盐分等对桥梁的腐蚀。
以上是大桥维修加固的具体措施和施工方法。
通过采用高强度钢材、高性能混凝土和防腐涂料，我们可以提高大桥的稳定性、耐久性和抗震性，延长其使用寿命。
说明对维修加固方案进行的安全评估措施和结果，以确保工程安全。
在进行大桥维修加固的实施方案前，我们将进行全面的安全评估，以确保工程的安全性和可持续性。
以下是我们采取的安全评估措施和评估结果：工程安全性评估：我们将委托专业的工程师团队对大桥的结构和维修加固方案进行安全性评估。
他们将对大桥的结构材料、设计参数、损坏程度等进行详细分析，并评估维修加固方案的可行性和安全性。
风险评估：我们将对维修加固过程中存在的风险进行评估。
包括施工期间可能发生的不良天气、材料供应延迟、人员伤亡等风险。
评估结果将帮助我们制定相应的安全措施，并减少潜在风险的发生。
安全措施：基于安全评估结果，我们将采取一系列安全措施来确保工程安全。
老桥桥梁加固施工方案一、项目概述老桥桥梁加固工程是为了提高老桥桥梁的承载能力和安全性，延长其使用寿命，对老桥进行维修和改造的一项工程。
本项目选择老桥作为加固对象，采用了合适的加固材料和技术手段，以确保施工过程的安全性和施工质量的可靠性。
二、施工准备1.确定施工范围和要求；2.编制施工组织设计和施工方案；3.选派专业技术人员进行现场勘察和数据采集；4.编制详细的工程测量图纸；5.组织施工人员进行安全技术培训。
三、施工步骤1.清理施工区域首先对加固区域进行清理，清除杂草、垃圾等。
2.接触面处理针对老桥的加固部位，进行接触面处理，清理表面杂质，确保加固材料与原有材料之间的黏结力。
3.加固材料的选择和施工根据老桥的具体情况和加固要求，选择适合的加固材料，如钢筋混凝土、钢板、玻璃纤维等。
然后按照设计要求进行材料的布置和施工。
4.浇筑砼对于需要使用砼加固的部分，首先进行木模板的搭建，然后按照设计要求进行砼的浇筑和养护。
5.加固结束后的检验在加固完毕后，对加固部位进行检验，检查是否达到设计要求和相关标准。
四、施工安全措施1.为工人配备必要的劳动防护用品；2.对工人进行安全培训，提高其安全意识；3.设置警示牌和警示标识，确保施工区域的安全通行；4.定期检查施工设备和工具的安全性，及时更换破损的设备和工具；5.严格按照工程施工方案进行操作，禁止违规操作。
五、施工质量控制1.严格按照设计要求进行施工，确保加固效果达到预期；2.进行施工质量检验，确保工程质量的可靠性和持久性；3.及时修补和更换存在问题的加固部位，确保施工质量的完整性；4.编制详细的施工记录和质量验收报告，确保施工质量可追溯。
六、施工进度控制1.合理安排施工队伍，确保施工人员的稳定性；2.根据施工计划和施工方案，制定详细的施工进度计划；3.进行施工进度的跟踪和控制，及时解决施工中的技术问题和难题。
七、项目收尾1.进行工程验收和质量评定；2.组织相关部门进行验收，并领取相关资料和证书；3.进行档案整理工作，确保施工记录的完整性；4.进行工程保修和维护工作，延长老桥桥梁的使用寿命。

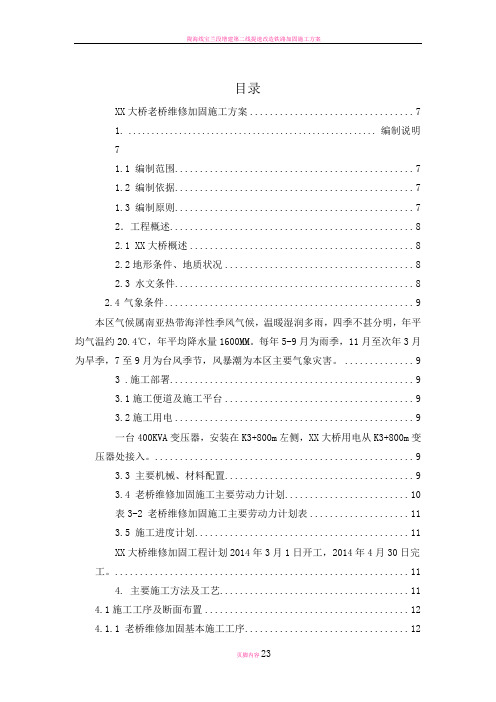

目录XX大桥老桥维修加固施工方案 (7)1. ...................................................... 编制说明71.1 编制范围 (7)1.2 编制依据 (7)1.3 编制原则 (7)2．工程概述 (8)2.1 XX大桥概述 (8)2.2地形条件、地质状况 (8)2.3 水文条件 (8)2.4气象条件 (9)本区气候属南亚热带海洋性季风气候，温暖湿润多雨，四季不甚分明，年平均气温约20.4℃，年平均降水量1600MM。
每年5-9月为雨季，11月至次年3月为旱季，7至9月为台风季节，风暴潮为本区主要气象灾害。
(9)3 .施工部署 (9)3.1施工便道及施工平台 (9)3.2施工用电 (9)一台400KVA变压器，安装在K3+800m左侧，XX大桥用电从K3+800m变压器处接入。
(9)3.3 主要机械、材料配置 (9)3.4 老桥维修加固施工主要劳动力计划 (10)表3-2 老桥维修加固施工主要劳动力计划表 (11)3.5 施工进度计划 (11)XX大桥维修加固工程计划2014年3月1日开工，2014年4月30日完工。
(11)4. 主要施工方法及工艺 (11)4.1施工工序及断面布置 (12)4.1.1 老桥维修加固基本施工工序 (12) (13)图4-3 改造后桥梁横断面（仅示意桥墩处） (13)4.2 老桥桥面拆除及砼凿除 (13)老桥人行道及栏杆在场地封闭后即可着手进行拆除，而桥面改造将对原有桥面铺装砼进行凿除重新浇筑。
凿除桥面铺装时，要求不得采用大型机具凿除，以免对整个桥梁的安全性造成危害，我部拟采用人工风枪对老桥桥面铺装砼及铰缝砼进行凿除。
桥面系的凿除原则上应从跨中向两边进行。
(13)板梁顶板厚度小，局部仅7CM，桥面铺装厚度12CM，铺装层比顶板厚度略大，桥面铺装砼凿除时，顶板容易破裂和出现坑洞，所以在对全桥铺装进行大面积修复前，应先做一部分试验孔跨，避免大面积修复过程中的破损和不可恢复的损伤，造成工程浪费。
旧桥加固改造施工方案与技术措施1、改造方案如下：（1）对塔下单向支座的方向进行调整，采取切割支座横向挡板并焊接至该支座的顺向上，以便去除横向限位措施，实现更换支座方向的目的。
（2）对已经出现裂缝的横隔板（全桥共7道）和边跨未出现裂缝的横隔板均进行加固处理：首先对裂缝进行密封灌浆，然后对横隔板底部联贴6mm厚带钢。
（3）对塔等细微裂缝进行密封灌浆。
（4）结构恒载增加，整体结构需进行改造。
具体步骤如下：①首先凿除中跨慢车道铺装；②然后将全桥两个慢车道采取π板进行抬高；③拆除原人行道栏杆和大理石铺面，增加护栏。
对原人行道+慢车道范围铺设50mm沥青面层；④最后对斜拉索进行二次张拉，调整索力。
（5）将老桥主行车道桥面铺装凿除，重新铺设(10+5)cm 桥面铺装。
（6）将原主行车道泄水管等附属设施也相应清理调整，损坏的重新设置，恢复其功能。
（7）更换老桥外缘桥梁栏杆、修补破损人行道板及填补锥坡空洞。
具体施工工艺和要点如下：2、裂缝处理（1）对于宽度大于或等于0.20mm的裂缝，采用注浆补缝办法施工工艺如下：①裂缝表面混凝土的处理：使用小锤、凿子等对混凝土裂缝两边各l0cm左右的硬物进行剔除，将裂缝凿成“V”型槽，再用钢丝刷、砂纸、压缩空气等清除槽内浮尘、打磨平整，然后用干净棉花或棉纱沾丙酮、酒精等溶剂将混凝土表面的油污擦净。
清理时不要把裂缝堵死，一般不用水冲洗，如果裂缝中泥沙较多，不得不用水清洗时，必须待混凝土表面完全干燥后才能再涂胶进行封闭；②布设灌浆嘴的原则是缝端及裂缝交叉处均应设嘴，骑缝布嘴，梁内外灌浆嘴宜错开布置，灌浆嘴间距一般为30～50cm，并在裂缝交叉处加设灌浆嘴；如果裂缝实际深度较大时，可以设置斜孔，或布置多排钻孔，使胶液均匀填满；③裂缝勾闭：先用环氧砂浆填平“V”型槽，再用油刷蘸稀环氧树胶脂液涂刷裂缝两边各6～7cm宽处，加贴玻璃布，压紧，赶出其下的气泡，最后在玻璃上布涂一层环氧树脂胶液封面。
桥梁维修加固施工方案（二）引言概述：本文旨在提供桥梁维修加固施工方案（二），通过对桥梁维修加固工程的分析和总结，给出了具体的操作方法和施工流程。
本方案的实施将有效延长桥梁的使用寿命，并提高其结构的安全性和稳定性。
该方案分为五个主要部分，分别是桥面修补、主桥梁堆砌加固、桥墩加固、细节处理、施工总结。
下面将详细介绍每个部分的具体内容。
正文：一、桥面修补1. 清理桥面：首先对桥面进行彻底清理，去除杂物和老化的沥青。
2. 补充损坏部分：按照设计要求，补充和修复损坏的桥面部分。
3. 桥面防水处理：在修补完毕后，进行桥面的防水处理，以防止水分渗入破损部分。
二、主桥梁堆砌加固1. 确定加固方案：根据桥梁的具体情况和结构特点，确定合适的加固方案，如增加钢筋数目和截面积、加固构件等。
2. 材料准备：准备加固所需的材料，如钢筋、混凝土等。
3. 制定加固计划：制定详细的加固施工计划，包括加固次序、加固层次、加固方法等。
4. 进行加固施工：按照加固计划进行施工，确保每个步骤的准确性和施工质量。
5. 检查和验收：完成加固工程后，进行检查和验收，确保加固效果符合设计要求。
三、桥墩加固1. 桥墩检测：对桥墩进行全面检测，包括破损程度、变形情况等。
2. 加固设计：根据检测结果和加固要求，设计合理的桥墩加固方案。
3. 进行加固施工：按照加固方案进行桥墩的加固施工，包括增加钢筋、加固构件等。
4. 检查和验收：加固施工完成后，进行检查和验收，确保加固效果符合要求。
四、细节处理1. 桥梁缝隙处理：对桥梁缝隙进行清理，并填充适当的密封材料，以防止水分和杂物渗透。
2. 桥梁防腐处理：对桥梁结构表面进行防腐处理，延长其使用寿命。
3. 桥梁边坡维护：对桥梁边坡进行护坡处理，增强其稳定性和防止山体滑坡等不安全情况。
4. 路肩维护：对桥梁的路肩进行加固和维护，保证行车安全。
5. 设施完善：对桥梁的相关设施进行完善，如护栏、标牌等。
五、施工总结在施工完成后，对整个加固工程进行总结和评估，包括工程质量、施工进度、成本等方面的考量。
一、工程概况本工程为某城市某桥梁改造加固工程，桥梁位于城市主干道，连接两个重要区域，交通流量大，桥梁结构老化，存在安全隐患。
本次改造加固工程主要包括桥梁主体结构加固、桥面铺装、排水系统改造、桥梁栏杆更换等。
二、施工方案1. 施工组织（1）施工队伍：成立专门的桥梁改造加固工程施工队伍，配备专业的施工技术和管理人员。
（2）施工设备：根据工程需求，配备施工车辆、吊装设备、混凝土搅拌车、钢筋加工设备、焊接设备等。
2. 施工流程（1）施工准备：对桥梁进行现场勘查，了解桥梁结构、病害情况，制定详细的施工方案。
同时，办理相关施工手续，做好施工前的准备工作。
（2）桥梁主体结构加固：1）对桥梁主体结构进行检测，评估其承载能力。
2）对存在安全隐患的构件进行加固处理，如裂缝修补、钢筋锚固等。
3）对桥梁进行加固设计，确保加固效果。
（3）桥面铺装：1）对原桥面进行清理，去除松散材料。
2）铺设新桥面材料，如沥青混凝土、水泥混凝土等。
（4）排水系统改造：1）对原排水系统进行检查，确定改造方案。
2）更换损坏的排水管道，确保排水畅通。
（5）桥梁栏杆更换：1）对原桥梁栏杆进行检查，确定更换方案。
2）拆除损坏的栏杆，安装新栏杆。
3. 施工技术措施（1）施工前，对施工人员进行技术交底，确保施工质量。
（2）采用先进的施工工艺，如高强螺栓连接、预应力张拉等，提高施工效率。
（3）严格控制施工过程中的材料质量，确保工程质量。
（4）加强施工过程中的安全监管，确保施工安全。
（5）施工过程中，密切关注桥梁结构变化，及时调整施工方案。
4. 施工进度安排（1）施工准备阶段：1个月。
（2）桥梁主体结构加固：2个月。
（3）桥面铺装：1个月。
（4）排水系统改造：1个月。
（5）桥梁栏杆更换：1个月。
总计：6个月。
三、施工质量控制1. 施工前，对施工人员进行质量意识教育，确保施工质量。
2. 施工过程中，严格执行质量检验制度，确保施工质量。
3. 施工结束后，对桥梁进行质量验收，确保工程质量。
大桥维修加固(实施方案)实施方案：大桥维修加固1. 问题分析：首先，对大桥进行全面的问题分析，包括结构状况、损伤程度、使用年限等方面的评估。
通过现场勘察和实地检测，确定大桥所存在的主要问题和风险点。
2. 方案设计：根据问题分析的结果，设计相应的维修加固方案。
包括但不限于以下几个方面：- 结构加固：根据大桥的结构特点和问题，采取适当的加固措施，如钢筋加固、拆除重建、补强梁柱等方式，提升大桥的承载能力和抗震能力。
- 损伤修复：对大桥存在的损伤进行修复，包括裂缝修复、伸缩缝维修、混凝土修补等工作，确保大桥的结构完整性和使用寿命。
- 防腐防蚀：针对大桥的防腐防蚀问题，采取相应的措施，如喷涂防腐涂层、加装防腐设施等，延长大桥的使用寿命。
- 增强监测：安装合适的监测设备，如应变计、位移计等，对大桥的变形和破坏进行实时监测，及时发现和处理问题。
3. 施工方案：在制定施工方案时，需要充分考虑以下因素：- 安全性：确保施工过程中的安全，避免对施工人员和交通的影响。
- 成本效益：合理评估维修加固方案的成本效益，选择经济合理的施工材料和工艺。
- 进度控制：制定合理的施工计划，确保施工工期的控制，尽快完成维修加固工作。
4. 施工实施：根据施工方案，组织施工队伍，配备必要的施工设备和材料，进行维修加固工作。
在施工过程中，需要严格按照设计要求和施工方案进行作业，确保施工质量和安全。
5. 质量检验：在施工完成后，进行质量检验，包括对加固结构的承载能力和稳定性进行测试，以确保维修加固的效果满足设计要求和使用标准。
6. 监测和维护：在维修加固完成后，需要建立健全的监测系统，对大桥的使用情况进行实时监测，及时发现和处理任何新的问题。
同时，建立定期的维护计划，对大桥进行定期检修和保养，确保大桥的长期使用安全。
目录XX大桥老桥维修加固施工方案 (5)1. ....................................................................... 编制说明51.1 编制范围 (5)1.2 编制依据 (5)1.3 编制原则 (5)2．工程概述 (5)2.1 XX大桥概述 (5)2.2地形条件、地质状况 (5)2.3 水文条件 (6)2.4气象条件 (6)本区气候属南亚热带海洋性季风气候，温暖湿润多雨，四季不甚分明，年平均气温约20.4℃，年平均降水量1600MM。
每年5-9月为雨季，11月至次年3月为旱季，7至9月为台风季节，风暴潮为本区主要气象灾害。
(6)3 .施工部署 (6)3.1施工便道及施工平台 (6)3.2施工用电 (6)一台400KVA变压器，安装在K3+800m左侧，XX大桥用电从K3+800m变压器处接入。
(6)3.3 主要机械、材料配置 (6)3.4 老桥维修加固施工主要劳动力计划 (6)表3-2 老桥维修加固施工主要劳动力计划表 (7)3.5 施工进度计划 (7)XX大桥维修加固工程计划2014年3月1日开工，2014年4月30日完工。
(7)4. 主要施工方法及工艺 (7)4.1施工工序及断面布置 (7)4.1.1 老桥维修加固基本施工工序 (7)图4-1 老桥维修加固施工工序 (7)8 (8)图4-2 原有桥梁横断面（仅示意桥墩处） (8)图4-3 改造后桥梁横断面（仅示意桥墩处） (9)4.2 老桥桥面拆除及砼凿除 (9)老桥人行道及栏杆在场地封闭后即可着手进行拆除，而桥面改造将对原有桥面铺装砼进行凿除重新浇筑。
凿除桥面铺装时，要求不得采用大型机具凿除，以免对整个桥梁的安全性造成危害，我部拟采用人工风枪对老桥桥面铺装砼及铰缝砼进行凿除。
桥面系的凿除原则上应从跨中向两边进行。
(9)板梁顶板厚度小，局部仅7CM，桥面铺装厚度12CM，铺装层比顶板厚度略大，桥面铺装砼凿除时，顶板容易破裂和出现坑洞，所以在对全桥铺装进行大面积修复前，应先做一部分试验孔跨，避免大面积修复过程中的破损和不可恢复的损伤，造成工程浪费。
(9)4.3 铰缝加固 (9)对空心板梁铰缝进行加固施工步骤如下： (9)1）凿除原桥面铺装后，凿除25CM深的铰缝砼，在凿除过程中不破坏铰缝原有的预埋钢筋，并充分利用，同时确保现有桥梁预制桥板的完整性。
(9)2）在铰缝内植入N2带肋Φ14竖向架立筋，间距40CM，并增设N3铰缝加固钢筋，与N2架立筋焊接。
(9)3）清理原有铰缝砼，将凿除后的铰缝用高压水冲洗干净后，应对原铰缝钢筋进行拉直、焊接、整形、重新绑扎等工作。
(9)4）增设N1横向加固筋，间距20CM，与原有预制板连接筋焊接，以增强桥梁的横向联系。
(9)5）铰缝面应凿毛成凹凸不小于6MM的粗糙面，以利于新旧结合面良好结合；浇筑铰缝前，必须清除结合面上的浮皮并用高压水冲洗干净，洒水保持铰缝湿润。
(9)6）铰缝浇筑采用C50钢纤维早强砼，必须采用插入式振捣棒振捣饱满密实。
(9)7）对铰缝勾缝脱落部分采用吊模灌注M15砂浆。
(9)4.4 更换桥头搭板 (9)对损坏的桥头搭板进行拆除，并对桥头地基进行处置并换填透水性良好材料，搭板垫层下路基填料不均匀沉降部位用砂碎石填充压实，检查压实度合格，整平至设计标高后，依次进行搭板垫层浇筑、搭板钢筋绑扎、搭板砼浇筑等工序，详见桥梁上构施工方案。
搭板长8M，厚度35CM，设置在机动车道范围内。
(9)4.5排水设施施工 (9)现状老桥在人行道板下设置PVC排水管，桥面通过横、纵坡往桥面两侧排水。
由于PVC管易老化，现状均已破损，致使桥梁排水系统失效。
因此，在拆除原有人行道板、栏杆及在施工防撞护栏时，应注意根据桥梁横、纵坡于防撞栏处设置铸铁泄水管。
具体断面形式如下图： (9) (9)图4-4 桥面排水横断面图 (9)4.6 更换伸缩缝 (9)（1）处理对象：0、6号桥台及3号桥墩处伸缩缝。
(9)（2）处理方案：植入锚固钢筋，采取钢纤维C50早强水泥混凝土修复。
(9)（3）施工要点 (9)1）先凿除原伸缩缝，在凿除过程中不破坏伸缩缝原有的锚固钢筋，使原混凝土梁板上伸缩缝锚固钢筋外露并要求很好地利用起来，同时对现有桥梁预制桥板不得有任何损伤。
(9)2）伸缩缝应安装在桥面铺装层高度范围内，伸缩缝槽口沿桥面一侧宽度≥350MM、沿桥台一侧宽度可根据实际适当调整，清理槽口及梁板与桥台或梁板与梁板之间的杂物。
(9)3）对伸缩缝原有预埋筋进行拉直、整形等工作，根据现场原有预埋筋强度情况酌情在槽口内植入带肋Φ16门架钢筋，可与伸缩缝原有预埋筋焊接牢固，确保锚固强度及整体型钢安装稳定。
(9)4）用泡沫塑料板将梁端及伸缩缝间隙处填实。
(10)5）根据气温，安装时调正型钢定位间隙后，将伸缩缝吊入槽内就位正确，使其上平面与桥面纵横坡相吻合。
(10)6）将与门架钢筋接触的U型锚筋焊固，再通过带肋Φ12横向筋将U型锚筋与门架钢筋全部连接牢固。
(10)7）用压缩空气吹净槽口杂物。
(10)8）在槽内现浇钢纤维C50早强水泥混凝土，并振捣密实，要求一次浇灌完成，以确保其整体性。
(10)9）早强水泥混凝土浇筑完成后，必须加强养护，要求在12小时后并达到设计强度的80%以上才能开放交通。
(10)10）伸缩装置安装，浇筑完成后，外观要求整体光滑，平面与桥面纵横坡相吻合，与原桥面接合平顺。
(10)4.7 桥面铺装 (10)浇筑桥面铺装时，桥面铺装采用一层12CM厚C50防水混凝土，须保证桥面铺装的厚度均匀，严格控制桥面标高。
(10)凿除桥面时应注意保留铰缝位置构造钢筋，如被破坏，应按原状恢复钢筋。
考虑到铰缝的构造形式，在桥面铺装中加强横向钢筋的配置，横向钢筋采用带肋16，并通过植筋加强桥面与梁体的连接。
.10桥面铺装混凝土抗渗等级要求要求达到P=8级。
浇筑桥面现浇层混凝土前，必须将预制板顶面清洗干净以利有效结合。
(10)4.8 桥台附属设施进行修补 (10)桥台挡墙由于墙后填土的挤压以及基础的不均匀沉降导致挡墙开裂，浆砌裂缝可用砂浆重新勾缝处理。
台帽裂缝可采用压注环氧浆液修补的措施。
(10)4.9 裂缝压浆及封闭 (10)《公路桥涵养护规范》（JTG H12-2004）对裂缝的处理分为两种情况： (10)当裂缝宽度在限值范围内时，可进行封闭处理，一般涂刷环氧树脂胶。
(10)当裂缝宽度大于限值规定时，应采用压力灌浆法灌注环氧树脂或其它灌缝材料。
(10)本次维修工程裂缝的处理根据裂缝宽度进行：对宽度小于0.15MM的裂缝采取表面封闭法进行封闭；对宽度大于等于0.15MM的裂缝采取压力注浆法进行灌注。
(10)（1）灌注裂缝施工工艺 (10)1）清除裂缝附近尘土、油污，测量裂缝宽度； (10)2）确定注浆咀位置，并预先贴上胶布，当裂缝宽度在0.15～1MM时咀间距15～35CM，按裂缝越细间距越小的原则考虑，每条裂缝不得少于2个注浆咀； (10)3）配置封缝用浆，用刷子涂刷在裂缝上，封闭裂缝，对于贯通的裂缝，要同时对两侧进行封闭； (10)4）揭去设咀处的胶布，将注浆咀粘牢； (10)5）粘咀胶硬化后重新在注浆咀处及裂缝上补刷一次封缝浆以达到不露浆的要求； (10)6）开始注浆前，先配置注缝浆，但每次不宜多配，避免一次用不完粘度变大失效； (10)7）按从下向上的注浆次序对裂缝进行灌注； (10)8）注意观察相邻的注浆咀，当流出浆液时，说明两咀间裂缝已注满浆液； (10)9）全部裂缝注完后，第二天就可以铲去注浆咀和封缝材料，清理裂缝表面。
(10)（2）封闭裂缝施工工艺 (10)1）用钢丝刷沿裂缝走向清理宽度约5CM范围内的混凝土表面，仔细清除水泥浮渣、苔藓、灰尘。
混凝土表面质量不良、裂缝两侧有较多细微龟裂的部位，清理至8～10CM宽； (10)2）用锤子和钢钎凿除缝两侧疏松的混凝土块和砂粒，露出坚实的混凝土表面； (10)3）将混凝土表面油污、灰尘清理干净； (10)4）根据封缝胶配合比，配置好封缝胶； (10)5）用毛刷一底一面刷涂两遍封缝胶。
(10)裂缝处理时建议在保证质量的前提下，通过适当调整胶的配合比，或在修补胶中掺入少量白水泥（根据现场实际情况定），使得外表面与混凝土颜色基本一致，达到美观的效果。
(10)4.10 破损混土修补 (10)1）病害情况：盖板、涵节或台身混凝土破损或鼓胀，蜂窝麻面，钢筋外露锈蚀。
(10)2）表面处理：凿除破损或鼓胀混凝土，用空压机清楚表面粉尘，对外露钢筋采用钢丝刷进行除锈处理。
(10)3）钢筋除锈：在钢筋表面喷涂阻锈剂。
(10)4）混凝土表面修补：采用聚合物水泥砂浆涂抹混凝土表面。
遇较大空洞时，可适当考虑调价细骨料。
(10)5）表面平整：待砂浆达到强度后将表面打磨平整。
(11)4.11 其他 (11)1）下部结构桥台的浆砌裂缝采用砂浆重新勾缝处理，台帽裂缝采用压注环氧浆液修补的措施。
11 2）加固施工中应对结构缺陷（如局部砼脱落、露筋等）进行修补，同时应进行复查，注意观测结构变形。
如发现新的缺陷或病害应及时与有关单位联系，以便采取措施进行处理。
(11)3）其它未尽事宜，按交通部部颁标准《公路桥涵施工技术规范》JTJ041-2000办理。
(11)4.12 维修加固完成后的养护要点 (11)加强桥梁的定期检查工作，特别对于本次检查过程中发现的病害以及容易被忽视的桥梁下部结构的检查，应在《养护规范》规定基础上加密检查频率，如遇病害有继续发展或有新病害产生的迹象，则应尽快采取相应措施。
(11)5．质量保证措施及质量控制 (11)5.1质量保障措施 (11)5.2工序施工质量控制措施 (11)6．雨季施工安排 (11)6.1. 施工准备 (11)6.2. 施工技术措施 (11)7．安全控制措施 (11)7.1施工现场安全 (11)7.2 起重安全 (12)8．环境保护 (12)8.1概述 (12)8.2环境保护措施 (12)8.3固体、废弃物的处置措施 (12)9文明施工措施 (12)XX大桥老桥维修加固施工方案1.编制说明1.1 编制范围XX工程XX大桥老桥维修加固工程施工方案。
1.2 编制依据《XX工程工程设计图纸及招标文件》《公路桥涵设计通用规范》(JTG D60-2004)《公路桥涵施工技术规范》(JTJ041-2000)/中华人民共和国行业标准《公路工程质量检验评定标准》（JTG F80/1-2004）；《公路工程施工安全技术规程》（JTJ076-95）；《混凝土结构工程施工质量验收规范》（GB50204—2002）；《公路工程混凝土结构防腐蚀技术规范》（JTG /T B07-01—2006）《公路桥梁加固设计规范》（JTG/T J22-2008）1.3 编制原则（1）全面响应并严格遵守该项目招标文件的要求。
