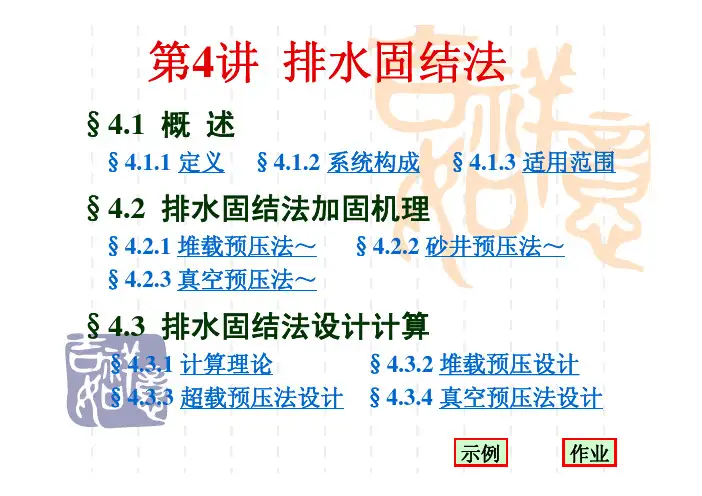

第4章地基处理备课讲义(排水固结)

土的有效应力原理
∆σ ' = ∆σ − ∆u
∆σ ' ∆σ ∆u
—有效应力增量 —总应力增量 —孔隙水压力增量
∆σ ∆u
增加 （预压）
增加
增加排水渠道（砂井）
u
∆σ '
增加 强度增加
固结沉降
PDF 文件使用 "pdfFactory Pro" 试用版本创建
二、排水固结体系结构
一、堆载预压法设计内容
堆载预压法设计包括加压系统和排水系统的设计。使 地基在受压过程中排水固结、强度相应增加以满足逐渐加 荷条件下地基稳定性的要求，并加速地基的固结沉降，缩 短预压的时间 堆载预压计划 堆载材料的选用 材料选用 v排水系统 （竖向排水体） 排水体长度 断面 平面布置
v加压系统
PDF 文件使用 "pdfFactory Pro" 试用版本创建
一、排水固结法原理
排水固结法是对天然地基，或先在地基中设置砂井(袋装砂井 或塑料排水带)等竖向排水体，然后利用建筑物本身重量分级逐渐 加载；或在建筑物建造前在场地先行加载预压，使土体中的孔隙 水排出，逐渐固结，地基发生沉降，同时强度逐步提高的方法。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
二、加压系统设计
v根据土质情况 单级加荷 多级加荷 自重预压 v根据堆载材料 加荷预压 加水预压 堆载一般用填土、 砂石等散粒材料 油罐通常利用灌体充 水对地基进行预压
对堤坝等以稳定为控制 的工程，则以其本身的 重量有控制地分级逐渐 加载，直至设计标高
自重预压 加荷预压
PDF 文件使用 "pdfFactory Pro" 试用版本创建
4. 砂料设计 制作砂井的砂宜用中粗砂，砂的粒径必须能保证砂井 具有良好的透水性。砂井粒度要不被粘土颗粒堵塞。砂应 是洁净的，不应有草根等杂物，其含泥量不能超过3%。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
5. 地表排水砂垫层设计 为了使砂井排水有良好的通道，砂井顶部应铺设砂垫层，以连 通各砂井将水排到工程场地以外，砂垫层应形成一个连续的、有 一定厚度的排水层，以免地基沉降时被切断而使排水通道堵塞。 v材料：采用中粗砂，含泥量应小于3%。 水下施工，一般为1m左右 v厚度 陆上施工，一般取0.5m左右 大于堆载宽度或建筑物的底宽 v宽度 伸出砂井区外边线2倍砂井直径
PDF 文件使用 "pdfFactory Pro" 试用版本创建
第二节 排水固结法设计
v堆载预压法 v真空预压法 v降低地下水法 v袋装砂井 v塑料排水板
预压
排水
可以有六 种组合
我们这里以 堆载预压+ 砂井为例
PDF 文件使用 "pdfFactory Pro" 试用版本创建
加水预压
三、排水系统设计
1. 竖向排水体材料选择 v普通砂井 v袋装砂井 v塑料排水带
若需要设置竖向排 水体长度超过20m， 建议采用普通砂井
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2. 竖向排水体深度设计影响因素 v土层的分布 v地基中附加应力大小 v施工期限 v施工条件 v地基稳定性
物理 特点
PDF 文件使用 "pdfFactory Pro" 试用版本创建
我手里的钱很少！ 我的工期很短！ 所以我想……
多快好省奔浦 东国际机场
浦东国际机场
吴详明：教授，同济大学博士生导师 吴详明： 教授，同济大学博士生导师 v上海浦东国际机场总指挥 v上海市磁悬浮快速列车工程指挥部总指挥 v上海大小三洋深水港总指挥 v国家磁浮工程技术研究中心（筹）主任、 国家磁浮工程技术研究中心（筹）主任、 v国家“十五”863高速磁浮重大专项总体专家组组长 国家“十五”863高速磁浮重大专项总体专家组组长
PDF 文件使用 "pdfFactory Pro" 试用版本创建
一、排水垫层的施工
排水砂垫层的四种施工方法： v地基表层有一定厚度的硬壳层，采用机械或人工摊平 v硬壳层承载力不足，采用顺序推进摊铺 v软弱地基表面铺设铺设竹排，以承载垫层等荷载引起的拉力 v超软弱地基，用轻型皮带机推进回填
在砂料贫乏地区，可采用连通砂井 的纵横砂沟代替整片砂垫层。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
第三节 排水固结法施工
铺设水平排水垫层 三个环节 设置竖向排水体 施加固结压力
排水砂垫层施工时，应避免对软士表 层的过大扰动，以免造成砂和淤泥混合， 影响垫层的排水效果。另外，在铺设砂垫 层前，应清除干净砂井顶面的淤泥或其它 杂物，以利砂井排水。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
一、竖向排水体的施工
1. 普通砂井施工要求 v保持砂井连续和密实，并且不出现颈缩现象 质量 要求 v尽量减小对周围土的扰动 v砂井的长度、直径和间距应满足设计要求 为了避免砂井断颈或缩颈 现象，可用灌砂的密实度来 控制灌砂量。灌砂时可适当 灌水，以利密实。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
200？年的某一天，某国际机场……
本图与浦东国际机场无关
PDF 文件使用 "pdfFactory Pro" 试用版本创建
第三章、排水Leabharlann 结法v淤泥 饱和粘性 土地基 v淤泥质土 v冲填土
PDF 文件使用 "pdfFactory Pro" 试用版本创建
二、预压荷载的施工
1. 利用建筑物自重加压 以地基的稳定性为控制条件 能适应较大变形
路堤、土坝、贮矿 场、油罐、水池
v前提条件
v采用严格控制加荷速率，逐层填筑的方法以确保地基的稳定性。 v利用建筑物自重预压处理地基，应考虑给建筑物预留沉降高 度，保证建筑物预压后，其标高满足设计要求。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
预压法
PDF 文件使用 "pdfFactory Pro" 试用版本创建
超载预压法
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PDF 文件使用 "pdfFactory Pro" 试用版本创建
3. 竖向排水体平面布置设计 v v v 砂井布置：三角形，正方形 普通砂井：D=200-500mm，井径比为6～8。 袋装砂井：D=70-100mm，井径比为15～30。
三角形
正方形
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PDF 文件使用 "pdfFactory Pro" 试用版本创建
固结试验
PDF 文件使用 "pdfFactory Pro" 试用版本创建
固结加载/卸载试验过程
加载过程 卸载过程 再加载过程 压缩 变形 回弹再压 缩变形
a c f
v加载系统 使土中孔隙水产生压差而渗流固结 v排水系统 改变地基中原有的排水边界条件， 增加孔隙水排出的通路，缩短排水距离。
排水系统是手段，没有加载系统，孔隙中 水没有压力差就不会排出；只有加载系统， 就不能在预压期内完成所要求的沉降量。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
v真空预压法 用真空装置进行抽气，使其形成真空，在地表砂垫层及竖向排水通道 内逐步形成负压，使土体内部与排水通道、垫层之间形成压差。在此压 差作用下，土体中的孔隙水不断由排水通道排出，从而使土体固结。
膜上覆水密封 真空膜 排水抽真空管路系统 砂＋砂砾垫层 围堰 围堰 原地面标高 回填粘土 回填粘土
三、排水固结加固地基方法
1. 预压方法
v堆载预压法 预压法是在建筑物建造以前，在建筑场地进行加载预 压，使地基的固结沉降基本完成并提高地基土强度的方法。 在饱和软土地基上施加荷载后，孔隙水被缓慢排出，孔 隙体积随之逐渐减少，地基发生固结变形。同时随着超静水 压力逐渐消散，有效应力逐渐提高，地基土强度就逐渐增长。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2. 堆载预压 v一般以散料为主，如石料、砂、砖等 v大面积施工时通常采用自卸汽车与推土机联合作业 v对超软地基的堆载预压，第一级荷载宜用轻型机械或人工作业。
自卸汽车
推土机
PDF 文件使用 "pdfFactory Pro" 试用版本创建
地基处理
教师：魏焕卫 电话：13181718169
Email:weihuanwei@
PDF 文件使用 "pdfFactory Pro" 试用版本创建
《绪论》：地基处理的对象
1、软粘土
（1）常见的软粘土种类 v淤泥：e>1.5,W>WL v淤泥质粘土：1.0<e<1.5,W>WL （2）软粘土的特点 v天然含水量高 v天然孔隙比大 v抗剪强度低 v渗透系数小 v承载力低 力学 特点 v沉降大 v容易产生不均匀沉降
2. 排水方法
v袋装砂井 袋装砂井是用具有一定伸缩性 和抗拉强度很高的聚丙烯或聚乙烯 编织袋装满砂子，它基本上解决了 大直径砂井中所存在的问题，保证 了砂井的连续性，比较适应在软弱 地基上施工。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
v塑料排水板 塑料带排水法是将带状塑料排水带用插带机将其插入软 土中，然后在地基面上加载预压(或采用真空预压)，土中水沿 塑料带的通道逸出，从而使地基土得到加固的方法。
