功率放大器的OTL及自举电路现代电影技术功率放大器的OTL及自举电路吉林省广播电视技术中心台刘国刚电影扩音机的功率器电路多采用OTI电路或 OCL电路,而在OTL电路中经常加入与其相适应的自举电路.1,OTL电路的结构OTL电路是一种利用电容耦合而无输出变压器的甲乙类互补对称式推挽功率放大电路.它的电路特点是:采用单电源供电方式,输出端两只功放管的中点直流电位为电源电压的一半;输出端与负载之间采用大容量电容器耦合,负载(扬声器)一端接电容器的输出端,另一端接地.其电路如图1所示: 图1OTL电路结构图在电路中,输出端通过一个大容量电容器C与负载电阻R连接,对交流信号可视为短路,省掉了输出变压器.同时,电容器又将两功放管的中点直流电位与负载隔断.电路采用单电源E供电, 为了消除交越失真,由D,D.(或其他方式)构成 VT和VTz的基极偏置电路.虽然VT为NPN型管,而VT.为PNP型管,但由于两管的特性一致并对称,故静态时两管的集电极电流相等(即I一 Iz).调整基极偏置电阻R和R.,可使A点电位 (VT和VT.的发射极电位)为E/2,即中点电保养维护改造位.由于扬声器的直流电阻很小,并且静态时无电流,其两端直流电位相同(地电位),所以,输出电容C两端的电压也为E/2.静态时,输入端无输入信号,VT,VT.有较小的正向偏置,导通电流较小,中点电位为E/2, 输出电容C两端的电压也为E/2.输出电流无变化,所以无输出电压.当输入信号为正半周时,VT加正向信号电压而导通,对信号电流进行放大,VT.因加反向信号电压而截止,由于输出电容C容量较大,对交流信号而言视为通路,其信号电流如图1中实线方向: +E一VT集电极一VT发射极一电容C一扬声器一地;扬声器两端得到放大的正半周信号. 当输入信号为负半周时,VT加反向信号电压而截止,VT.加正向电压信号而导通,对信号进行放大,支持其导通的电源是输出电容器上的充电电压.其信号电流如图1中虚线方向:c正端一VT.发射极一VT.集电极一地一扬声器一c负端;扬声器两端得到放大的负半周信号. 通过VT和VT.的交替推挽工作,使两只功放管输出的两个半波信号在负载上合成为一个完整的信号.输出电容C在OTL电路中的作用主要有三个: 一是为VT.管在输入信号的负半周时提供电源;二是为交流信号提供通路;三是隔断直流(防止因负载的直流电阻很小对中点电位影响). 2,OTL电路中的自举电路在OTL电路工作时,当输入信号的正半周使 VT导通时,随着正半周信号的增大,VT的基极电位上升,使A点电位上升.当A点电位接近电源一55—现代电影技术No.12/2007ADVANCEDM0N尸J开ETECHNOLOGY电压Ec时,VT的基极电流受限而不能增加很多, 造成激励不足,甚至影响信号的正常放大.OTI电路中的自举电路就是解决输入信号正半周时的激励: 不足问题.OTI电路中的自举电路如图2所示图2OTI电路中的自举电路如图所示,在功放管的基极偏置电路中串入一个电阻R.,在R.与R的串联点上接入一个自举电容C,这样就构成了由C和R.组成自举电路.由于C的容量比较大,静态时,C两端充有U电压,由于R阻值比R小,所以U接近Ec/2. 当输入信号正半周时,大信号的输入会使A点电位上升,由于C和R的时间常数较大,电容C 两端的电压基本恒定,即不随输入信号的增大而改变.也就址说,靠C上的充电电压U激励VT 工作.由于c的自举作用,输入信号的正半周B 点电位随之升高,保证了VT管有足够的激励电流使VT充分导通.自举电路的思路就是使VT基极偏置中B点的电位能随A点电位升高而升高.由于OTL电路采用单电源供电,供电电压的大小受到一定制约,而且功放电路的负载电流又很大, 为保证足够大的输出功率,输出电容的容量选取的很大,一般都在几千微法.但大电容通常具有电感效应,在高频时容易产生相移,在低频时又影响放大(对低频信号的容抗大),而且大容量的电容不能采用集成电路制作.为解决这些问题,在大功率的电影扩音机中多采用无输出电容器的OCL电路. 3,自举电路在OCL 电路中的应用电路中去掉了大电容后将两只功放管的发射极直接与输出端的负载(扬声器)相连.由于扬声器阻值较小,必然会对VT和VT和的工作状态以保养维护改造.为保证中点电位的准确, 及中点电位A产生影响OCL电路通常采用双电源供电.用两组大小相等的正,负电源加在电路的两端,以两电源串联的中点电位A点作为零电位点.负载(扬声器)直接接在中点A与地之间,即用+E和一E分别对VT (NPN型)管和VT.(PNP型)管供电.在没有信号输入时,VT和VT的电压降都是E,因此中点A的直流电位是零,负载(扬声器)两端电位相同,没有电流流过.由于双电源供电的电压足够,通常情况下OCL 电路中不需要自举电路,但有些电路为了提高功率输出,增加功率管的激励,也有加入自举电路的. 例如,与井冈山牌2000型流动放映机配套的K2000 型扩音机的功率放大电路就加入了自举电路.其功率放大电路如图3所示:输出图3K2000型扩音机的功翠放大电路功率放大级采用5只晶体管组成甲乙类OCL互补推挽电路.VT,VT.,VT三管复合成NPN 型管作为推挽的上臂功放管;VT.,VH复合成 PNP型管作为推挽的下臂功放管.由于功放级采用38V的双电源对称供电,输出端与地的静态电位都为零电位.输出端与负载(扬声器)之间直接相连,所以电路属OC[电路. (下转第62页)56现代电影技术No.12/2007ADVANGIiiDMOTION尸lCn艉ETEG/'WOLOGYAutodesk为好莱坞业界巨头EFILM提供数字调色配光服务…………………………………… Autodesk和EF1LM达成专业服务协议…………… 中影首钢环球数码数字影院建设有限公司在京成立… 电影科研所成功安装我国第一套JPEG2000数字影院编解码系统等消息5则…………………… 电影器材技术分会举办首期影院放映技术骨干培训班…………………………………………… 现代多厅影院应用新技术讲座召开………………… 日本数字电影技术代表团来访中国电影科研所…… 电影器材技术分会一届理事会二次会议召开……… 第五届数字电影论坛召开在即重量级嘉宾座谈会先行论道………………………………………… 来自《NAB2007》的信息………………………… DOREMI的DCP一2000服务器进行FIPS140—2 第3级安全认证………………………………… AccessIT数字影院的主要进展…………………… 英国电影委员会制定扶持电影的基金计划………… 英国电影与电视艺术学院选用杜比数字影院播放系统……………………………………………… 欧洲第一个商业数字影院虚拟拷贝费协议签署…… BIRTV2007报道等8篇……………………………发行放映协会城市影院协会在京召开2007年度年中工作会议…………… 电影制片厂希望3D电影的复兴能够重振电影行业... 杜比3D数字影院技术.................................... 英国组织讨论欧洲电影业数字化急待解决的问题...... 派拉蒙向装备杜比3D的数字影院提供3D影片 (559)55963652007年总目录Autodesk推出新版视觉效果与剪辑完成系统…… 焦作在全市推广农村数字电影……………………… 以科学发展观统领电影技术工作——记2007'全国电影科技工作会议暨电影专业委员会七届四次会议……………… 亚洲博览会2007(CINEASIA2007)在澳门召开等7篇十一,其它《中国电影技术百年纪事》补正……………………… 武警部队影视工作管理信息化初探………………… 强化实践教学培养高技能的影视技术兵………… 从书看人从人看书——戈永良与上影特技人……………………… "移动式多功能野战宣传文化箱"的研制和应用…… 对武警部队文化装备管理机制的思考……………… 军队影视发行放映管理系统及数据库设计………… 加强电影放映企业在电影消费市场中的竞争力……此时无色胜有色——影视画面中消色的运用…………………… 坚持以人为本,积极稳妥地做好企业改制中的职工思想政治工作,促进企业健康快速发展……… 部队电影发行放映也要强化"市场"意识…………… SolidEdge用于电影机械网络教学的尝试………… 2007影视学会优秀论文奖揭晓…………………… 注重细节精益求精一一哈影厂采取1O项措施打造精品放映机… 科普影院资源共享的思考与实践…………………… 1O4311381231251期页16O2213563624414585954056362O7287398619541O21(上接第56页)为了便于选取参数较一致的大功率管,VT.和 VT采用同型号NPN管,VT.和VT..采用同型号的PNP管.这样上,下两臂电路性能一致,形成两臂同相工作,为此,上臂必须采用一只NPN管(VT) 与其组合进行倒相,使上,下两臂反相工作.由于功放输出是射极跟随电路,R…R?为负反馈电阻,所以上,下两臂各管的J3值应适当选择以获得对称工作. 为保证偏置电压的精确和稳定,在电路中,一方面在两个复合管射极接人适当的电阻(R.,R)作为负反馈,稳定直流工作点;另一方面还采用VT.,w.,R.组成具有放大调节功能的偏置电路,通过调整w.,改变R3与 w.的比值,使功放级获得适当的静态偏置,并使功放工作在甲乙类状态,以减小功放电路输出级的交越失真.由于VT.集电极与发射极之问的交流阻抗非常小,VT.和VT.两基极成为交流同电位.即加到功率复合管的正,负半周信号幅度一致.R,,C组成了自举电路.利用大电容C两端电压不能突变,并借助于R的隔离作用,使功放管的基极电位升高,保证功放管在大信号输入时, 能有足够的基极电流,使信号得到有效的放大. 一62一0卯弘?鸺们0鼹?00?66778888888999。
功率放大器电路图全集一．驻极体麦克风前置放大器该电路适用于采用驻极体麦克风的许多应用场合，这里用了以个1.5V的电池.C1和R3用来增强高音和压制低音,也可以根据愿意把它们去掉驻极体麦克风前置放大器二．TDA7057/TDA7057AQ伴音功放电路图· [图文] 差分功放仿真电路· [图文] 飞利浦有源重低音音箱功放电路图(SW2000)· [组图] 采用LM386制作的微小音频放大器电路· [图文] 5000W超轻，高功率放大器电路，无开关电源· [图文] 5,000W ultra-light, high-power amplifier, without switching-mode power supply· [图文] 简单实用的三极功放电路· [图文] 2N3055三极管功率放大器电路 (2N3055 Power Amplifier)· [组图] 摩托罗拉高保真功率放大器电路 (Motorola Hi-Fi power amplifier)· [图文] 带低音炮的10W的音频放大器(10W Audio Amplifier withBass-boost)· [图文] OPA604构成的音频功率放大器电路· [组图] STK465组成的2x30W(立体声)放大器及电路 (Amplifier 2x30W with STK465)·实用的大功率可控硅触发电路原理图· [组图] 低通滤波器电路/低音炮 (Low pass filter-Subwoofer)· [组图] 低阻抗麦克风放大器电路 (Low impedance microphone amplifier) · [图文] 22W音频放大器电路 (22W audio amplifier)· [图文] 100W RMS的放大器电路 (100W rms amplifier)· [组图] 50W功放电路 (50Watt Amplifier)· [图文] 迷你音箱:2W放大器电路 (Mini-box 2W Amplifier)· [图文] Two way cross-over 3500Hz· [组图] 25W场效应管音频放大器(25W Mosfet audio amplifier)· [图文] KMW-306通道无线话筒的原理及电路· [组图] LM1875功放器· [组图] 用LM317制作的功放电路图· [图文] LM1875制作功放电路(含电源电路)· [图文] TA8220功放电路图· [图文] XPT4990音频放大器应用电路· [图文] 大电流输出稳压电源· [图文] LM317高精度放大器电路· [图文] 2030功放电路图· [图文] 什么是高功率放大器· [图文] ZM312型十二路载波机线路放大器的功率放大级部分电路· [图文] 单边功率放大器的基本电路· [图文] 最大功率达到280W的LM3886功放电路图· [图文] BA328录音磁头放大电路· [组图] tda2822m功放电路· [组图] 大功率OCL立体声功放的制作及电路(20～100W×2双通道)· [组图] 用TDA1514制作的简单功放及电路· [组图] TDA2030型立体声功率放大器· [图文] DU30麦克前置放大器电路· [组图] 宽频带视频放大输出电路图· [图文] CD唱机加装自动放音电路· [组图] 傻瓜式混合型功率放大器电路及原理· [图文] 用TDA2822制作的助听器电路· [图文] 影像信号放大电路· [图文] 声音信号放大电路· [图文] 运算放大器音频电路· [图文] 四灯电子管发射机电路· [图文] 带有音频放大器的矿石收音机· [图文] 音频滤波电路· [图文] TDA2030功放电路双电源接法· [图文] TDA2030功放电路单电源电路· [图文] 视频放大器· [图文] 视频前置放大器· [图文] 由电子线路控制的可变增益视频支路放大器· [图文] 视频支路差动放大器· [图文] 双输入视频有线电视放大器· [图文] 简易视频放大器· [图文] 4.5MHz伴音中频放大器· [图文] 通用输出放大器· [图文] 具有低音控制的立体声电唱机放大器· [图文] 立体声前置放大器· [图文] 小型立体声放大器· [图文] 具有音调控制的单片机立体声前置放大器· [图文] 带晶体滤波器的45MHz IF放大器· [图文] RF前置放大器· [图文] 宽带前置放大器· [图文] LC调谐放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 455KHZ IF放大器· [图文] 可转换的HF VHF有源天线· [图文] 455KHz的中频放大器· [图文] 144-2304MHz的UHF宽带放大器· [图文] UHF放大器· [图文] 455KHz简易中频放大器· [图文] 20W 1296KHz的放大器模块· [图文] 采用MAR-1MMIC接收机和扫描机功率放大器· [图文] 用于手提式步话机的2M FET功率放大器· [图文] 10W 10M的线性放大器· [图文] 电视伴音系统· [图文] 宽带功率放大器· [图文] 20W 450MHz放大器· [图文] 30MHZ放大器· [图文] 小型宽带放大器· [图文] 70MHz RF功率放大器· [图文] 广播波段RF放大器· [图文] 435MHz的低噪音GASFET前置放大器· [图文] 宽频带RF放大器· [图文] 采用MAR-x的VHF和UHF前置放大器· [图文] HF前置放大器· [图文] 可增益放大器· [图文] 示波器前置放大器· [图文] 短波接收机的噪声放大限制器· [图文] 场效应管运算放大器传声器混合电路· [图文] 放大器冷却的电路Ⅱ· [图文] 放大器冷却电路Ⅰ· [图文] 前置放大器的收发定序器· [图文] 三极管功率放大电路· [图文] LMC6062仪表放大器· [图文] 红外光电二极管选择性前置放大器· [图文] 电子二分频功率放大器电路· [图文] 2×100W高保真双声道功率放大器· [图文] 单片音响功放集成电路TDA7294构成的100W功率放大器· [图文] 用两块高保真音响集成电路LM1875构成的BTL功率放大器· [图文] 2×70W双声道高保真功率放大器· [图文] 采用STK4040X1构成的70W音频功率放大器· [图文] 采用LM3875T构成的60W高保真功率放大器· [图文] 50W高保真功率放大器电路· [图文] 高保真音响功放集成电路TDA1514构成的40W功率放大器· [图文] 2×30W双声道音频功率放大器· [图文] 单电源、低压、低功耗运算放大器电路· [图文] NE5532前级放大电路· [组图] lm1875+ne5532功放电路· [图文] F4558基本接线图· [图文] 4558前级放大电路· [图文] 用LM1875构成的集成功率放大器电路· [图文] 甲乙类互补功率放大电路· [图文] 功放三极管的三种工作状态工作状态· [图文] 乙类互补对称功放电路· [图文] 实用OTL功放电路· [图文] 单片集成功率放大电路· [图文] QRP测音发声器/电码操作振荡器· [组图] tda2006单电源功放电路· [图文] 3V峰到峰单电源缓冲器· [图文] MOS场效应缓冲放大器· [图文] VFO缓冲放大器· [图文] 大电流缓冲器· [图文] 缓冲器/放大器· [图文] 分立元件功率放大器原理图· [图文] TDA2030功放集成块和BD907/BD908制作的40w功放电路· [图文] TDA7294功率放大电路· [图文] TDA7057/TDA7057AQ伴音功放电路图· [图文] TDA2822电路图· [图文] TDA2616功率放大电路图· [图文] TDA2040应用电路图· [图文] TDA2009 OTL单/双声道功率放大电路图· [图文] TDA1521A功率放大器电路· [图文] TDA1521双通道功率放大电路· [图文] TDA1514功放电路图· [图文] TDA1013伴音功放电路· [图文] TBA820/TBA820M功率放大电路图· [图文] TA8223/TA8223K双通道功率放大电路· [图文] TA8218/TA8218H三通道功放电路图· [图文] TA8211/TA8211AH双通道功放电路· [图文] TA7270/TA7270P功率放大器电路· [图文] TA7250/TA7250P功率放大器电路· [图文] LA4287伴音功放电路图· [图文] TDA3803/TDA3803A伴音处理器电路图· [组图] 音频分配放大器· [图文] 音频放大器。
目录场效应管功率放大电路 (1)场效应管80W音频功率放大电路 (1)一款性能极佳的JFET-MOSFET耳机功放电路图 (2)100W的MOSFET功率放大器 (2)场效应管(MOSFET)组成的25W音频功率放大器电路图 (4)一种单电源供电的MOSFET功放电路 (6)100W的V-MOSFET功率放大器电路 (6)100W场效应管功率放大电路 (8)全对称MOSFET OCL功率放大器电路图 (9)场效应管功率放大电路如图所示电路是采用功率MOSFET管构成的功率放大器电路。
电路中差动第二级采用2SJ77***率MOSFET，电流镜像电路采用2SK214。
其工作电流为6mA，但电源电压较高(为±50V)，晶体管会发热，因此要接人小型散热器。
场效应管80W音频功率放大电路一款性能极佳的JFET-MOSFET耳机功放电路图100W的MOSFET功率放大器电路图关于电路电容C8是阻止直流电压，如果从输入源的输入直流去耦电容。
如果畅通，将改变这个直流电压偏置值S后续阶段。
电阻R20限制输入电流到Q1 C7 -绕过任何输入的高频噪声。
晶体管Q1和Q2的形式输入差分对和Q9和Q10来源1毫安左右建成的恒流源电路。
预设R1用于调整放大器的输出电压。
电阻R3和R2设置放大器的增益。
第二差的阶段是由晶体管，第三季度和Q6，而晶体管Q4和Q5形式电流镜，这使得第二个差分对漏一个相同的电流。
这样做是为了提高线性度和增益。
Q7和Q8在AB 类模式运行的功率放大级的基础上。
预设R8可用于调整放大器的静态电流。
电容C3和电阻R19组成的网络，提高了高频率稳定度和防止振荡的机会。
F1和F2是安全的保险丝。
电路设置设置在中点R1开机前，然后慢慢调整为了得到一个最低电压（比50mV）输出。
下一步是成立的静态电流，并保持在最低电阻预设的R8和万用表连接跨标记点电路图X和Y的调整R8使万用表读取16.5mV对应50mA的静态电流。
TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
<TDA2030引脚图>TDA2030特点:1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大，Po=18W(RL=4Ω)。
4.采用超小型封装（TO-220）,可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
6.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。
业余制作时，又会碰到手头无双电源，这就给制作带来困难。
本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。
用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。
利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。
在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。
O’端又是虚地点，它与输入电源的接地端完全隔离。
C2、C3分别为正、负电源的滤波电容。
正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。
由于NE5532在以往的文章中介绍较多，这里不再赘述。
在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。
音频功率放大器的组成.1 整体电路原理本立体声功率放大器所用的核心芯片是国际通用高保真音频功率放大集成电路TDA2030A。
本电路由三个部分组成，即电源电路、左右声道的功率放大器及输入信号处理电源（四运放）。
电源变压器将220V交流电降为双12V低压交流电，经桥式整流后变为±18V的直流电，作为功放及运放的供电电源，D5、R29组成电源指示电路，以指示电源是否正常，开关K为电源开关。
2.2 电源部分本设计是由TDA2030构成的双声道功率放大器，左右声道对称，TDA2030是一种单声道集成功率放大器，采用单电源或双电源供电方式，电路中主要构成框架如下：前置放大采用GL324四运放的两路运放的负反馈放大，放大倍数为10倍，后经过RC滤波电路组成的高低音调节，在经过平衡和电量调节输入功放芯片即TDA2030。
电路框图整流电路：桥式整流电路的作用是利用单向导电性的整流元件二极管，将正负交替的正弦交流电压整流成为单向脉动电压。
但是，这种单向电压往往包含着很大的脉动成分，距离理想的直流电压还差得很远。
稳压电路：稳压电路的作用是采取某些措施，使输出的直流电压在电网电压或负载电流发生变化时保持稳定。
设计中是利用变压器将电网上面220V的交流电降为双12V低压交流电，再经过桥式整流把12V的交流成分整流成±18V的直流电，经过滤波滤除直流成分中的交流部分，考虑到芯片电源电压要求比较宽泛本设计中没有采用稳压部分。
2.3 前置放大部分前置放大器是各种音源设备和功率放大器的连接设备，起到信号放大的作用。
音源信号在经过前置放大器的放大后，就可以直接送入功率放大器，使功率放大器能正常工作。
前置放大器还可以对信号的频率进行调节和控制。
本设计的前置放大部分是采用GL324四运算放大芯片的负反馈实行的。
优点在于其在分压偏置电路中利用负反馈的原理以稳定放大电路的工作，此外还可以增加增益的稳定性，减小非线性失真，展开频带及控制输入输出阻抗。

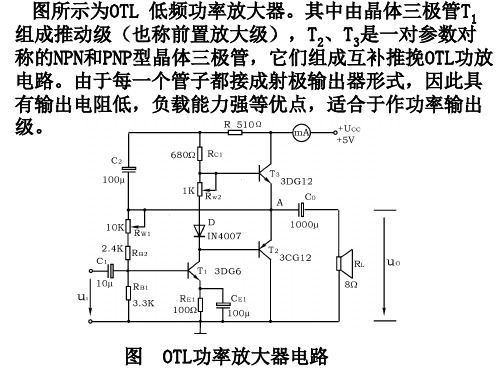

OTL功率放大电路实验日期：2017/12/06一、实验目的1.进一步理解OTL功率放大电路的工作原理2.学会OTL电路的调试及主要性能指标的测试方法二、实验原理按照如图所示电路，运用OTL功率放大电路的基本知识进行实验：1.最大不失真输出功率P Om理想情况下，P Om=1/8*V CC2／R L，在实验中可通过测量R L两端的电压值，来求得实际的P Om=Vo2/R L。
2.效率ƞƞ=P om／P E*100% P E——直流电源供给的平均功率理想情况下，ƞmax=78.5%.在实验中，可测量电源供给的平均电流I dC，从而求得P E=V CC*I dC，负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。
3.频率响应详见实验一有关部分内容。
4.输入灵敏度输入灵敏度是指输出最大不失真功率时，输入信号Vi之值。
三、实验设备与器件1、+5V直流电源2、直流电压表3、函数信号发生器4、直流毫安表5、双踪示波器6、频率计7、交流毫伏表8、晶体三极管：3DG6（9011）3DG12（9013）3CG12（9012）晶体二极管：DIN4148 10欧扬声器一只、电阻器、电容若干四、实验内容在整个测试过程中，电路不应有自激现象。
1、静态工作点的测试按照原理图连接电路，将输入信号旋钮至零（vi=0）电源进线中串入直流毫伏表，电位器R W2置最小值，R W1置中间位置。
连通+5V电源，观察毫安表指示，同时用手触摸输出级管子，若电流过大，或管子温升显著，应立即断开电源检查原因（如R W2开路，电路自激，或输出管性能不好等）。
如无异常，可开始调试。
（1）调节输出端中点电位V A调节电位器R W1，用直流电压表测量A点电位，使V A=1/2*V CC。
（2）调整输出极静态电流及测试各级静态工作点调节R W2，使T2、T3管的I C2=I C3=5～10mA。
从减小交越失真角度而言，应适当加大输出级静态电流，但该电流过大，会使效率降低，所以一般以5～10mA 左右为宜。
MOS管功率放大器电路图与原理图文及其解析放大器电路的分类本文介绍MOS管功率放大器电路图，先来看看放大器电路的分类，按功率放大器电路中晶体管导通时间的不同可分：甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。
甲类功率放大器电路，在信号全范围内均导通，非线性失真小，但输出功率和效率低，因此低频功率放大器电路中主要用乙类或甲乙类功率放大电路。
功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类。
功率放大器电路的特殊问题（1）放大器电路的功率功率放大器电路的任务是推动负载，因此功率放大电路的重要指标是输出功率，而不是电压放大倍数。
（2）放大器电路的非线形失真功率放大器电路工作在大信号的情况时，非线性失真时必须考虑的问题。
因此，功率放大电路不能用小信号的等效电路进行分析，而只能用图解法进行分析。
（3）放大器电路的效率效率定义为：输出信号功率与直流电源供给频率之比。
放大电路的实质就是能量转换电路，因此它就存在着转换效率。
常用MOS管功率放大器电路图MOS管功率放大器电路图是由电路稳压电源模块、带阻滤波模块、电压放大模块、功率放大模块、AD转换模块以及液晶显示模块组成。
（一）MOS管功率放大器电路图-系统设计电路实现简单，功耗低，性价比很高。
该电路，图1所示是其组成框图。
电路稳压电源模块为系统提供能量；带阻滤波电路要实现50Hz频率点输出功率衰减；电压放大模块采用两级放大来将小信号放大，以便为功率放大提供足够电压；功率放大模块主要提高负载能力；AD转换模块便于单片机信号采集；显示模块则实时显示功率和整机效率。
（二）MOS管功率放大器电路图-硬件电路设计1、带阻滤波电路的设计采用OP07组成的二阶带阻滤波器的阻带范围为40～60 Hz，其电路如图2所示。
带阻滤波器的性能参数有中心频率ω0或f0，带宽BW和品质因数Q。
Q值越高，阻带越窄，陷波效果越好。
2、放大电路的设计电压放大电路可选用两个INA128芯片来对微弱信号进行放大。
⼀款典型⼜简单OCL功率放⼤电路 该电路包括差动输⼊放⼤电路、电压放⼤电路、⾃举电路、交越失真消除电路、复合互补功率放⼤电路、负反馈电路、扬声器补偿电路等。
OCL功率放⼤电路由于采⽤了全电路直接耦合⽅式，温度漂移对电路影响⼤，采⽤差动输⼊放⼤电路，抑制温漂效果较为理想。
下图中Q1、Q2、R1、R2、Rw2组成单端输⼊、单端输出的差动放⼤电路。
该放⼤电路由于采⽤两个特性相同的放⼤电路组成对称电路，并且发射极上有共⽤电阻R2共同作⽤，达到抑制零漂的效果。
⼀⽅⾯，共⽤发射极电阻，使两放⼤电路由于零漂产⽣的参数变化同时进⾏，零漂被抵消；另⼀⽅⾯．共⽤电阻R2也作为负反馈电阻，通过电流负反馈作⽤，进⼀步减少⼯作点的漂移。
⾃举电路由C3、R4组成，其作⽤有⼆。
⼀是提⾼输出电路在信号正半周时的⼯作电压，保证输出信号的正负对称；⼆是改变输出管的⼯作状态，提⾼整个电路的增益。
由于信号在正半周时，基极偏置电阻作⽤，Q4、Q6并不能达到接近饱和状态，接⼊电容C3，在信号负半周时充电，信号正半周时对Q4基极放电，使Q4接近饱和状态，保证信号放⼤完整。
由于电容C3的容量很⼤，对交流输出信号的阻抗为零，为了防⽌⾃举电容对信号的短路作⽤，因此在电源端串联电阻R4，起隔离作⽤。
由于C3、R4的接⼊，使电路⼯作⽅式发⽣改变，电路增益得到提⾼。
复合互补推挽功率放⼤电路是由Q4、Q5、Q6、Q7、R6、R7、R8组成。
其中，Q4、Q6组成NPN结构复合管，Q5、Q7组成PNP结构复合管，复合管的电流放⼤倍数是两管乘积，因此，复合可以提供很⼤的输出电流。
当正半周信号时，Q4、Q6复合管⼯作，Q5、Q7复合管截⽌；当负半周信号时，⼯作状态反转。
整个信号在复合管互相补充下放⼤输出。
交越失真消除电路由Dl、D2、Rw3组成，三只元件串联产⽣的电压降为Q4、Q5提供静态偏置，使输出级⼯作于甲⼄类状态，以消除输出级的交越失真。
Rw3采⽤微调电阻，⽅便使输出级调整到合适的⼯作点。
