功率放大电路(基本放大电路)

基本放大电路知识点总结放大电路是一种电子电路，其主要功能是增大输入信号的幅度。

它在各种电子设备中起到重要作用，如音频放大器、功率放大器等。

以下是基本放大电路的一些知识点总结：1. 放大器的功能：放大器的主要功能是将输入信号的幅度增大到所需的输出水平。

输入信号可以是声音、图像或其他形式的电信号。

放大器通过提供电流、电压或功率增益来实现信号的放大。

2. 放大器分类：根据放大器的工作方式和电路配置，放大器可以分为两类：线性放大器和非线性放大器。

线性放大器输出信号与输入信号呈线性关系，常用于音频放大器等需要保持信号准确度的应用。

非线性放大器输出信号与输入信号的关系不是线性的，常用于功率放大器等需要处理高功率信号的应用。

3. 放大器的增益：放大器的增益表示信号在通过放大器时的幅度增加倍数。

增益可以用电流增益、电压增益或功率增益来衡量。

电流增益是输出电流与输入电流之间的比值，电压增益是输出电压与输入电压之间的比值，功率增益是输出功率与输入功率之间的比值。

4. 放大器的频率响应：放大器的频率响应指的是其对不同频率信号的放大程度。

不同放大器对不同频率的信号具有不同的放大能力。

频率响应可以通过幅频特性曲线来表示，该曲线显示了放大器在不同频率下的增益。

5. 放大器的失真：放大器的失真是指输出信号与输入信号之间的差异。

失真可能导致信号畸变，使得输出信号与输入信号不完全一致。

常见的失真类型包括线性失真、非线性失真、相位失真等。

减小失真是设计放大电路时的一个重要考虑因素。

以上是对基本放大电路的知识点的简要总结。

放大电路是电子学中的重要概念，深入学习和理解这些知识点将有助于更好地应用和设计电子设备中的放大器。

《基本放大电路》教案教案：《基本放大电路》教学目标：1.了解基本放大电路的定义和分类。

2.掌握基本放大电路的组成和工作原理。

3.学会计算基本放大电路的放大倍数和频率响应。

4.能够在实际应用中设计和调试基本放大电路。

教学准备：1.教学PPT2.示波器、函数发生器等实验设备3.相关实验器材和元器件教学过程：一、导入（10分钟）1.展示一张基本放大电路的图片，引导学生观察，激发学生对基本放大电路的兴趣。

2.提问：你们在日常生活中见过哪些应用基本放大电路的设备？请举例说明。

3.结合学生的回答，介绍基本放大电路在电子设备中的应用和重要性。

二、知识讲解（30分钟）1.定义和分类a.什么是基本放大电路？基本放大电路是由电子器件和元器件组成的电路，可以将输入信号放大到更大的幅度。

b.基本放大电路根据输入和输出信号的性质，可以分为功率放大电路和线性放大电路。

2.常见的基本放大电路a.共射放大电路b.共基放大电路c.共集放大电路d.差分放大电路三、实验演示（20分钟）1.将一台示波器和一个函数发生器与基本放大电路连接，演示基本放大电路的原理和工作过程。

2.调节函数发生器的频率和幅度，观察示波器上的波形变化。

3.让学生亲自操作实验设备，体验基本放大电路的放大效果。

四、知识巩固（30分钟）1.基本放大电路的计算a.放大倍数的计算方法b.频率响应的计算方法2.给学生一些基本放大电路的计算题目，让学生计算放大倍数和频率响应。

3.教师解答学生的问题，指导学生进行计算。

五、拓展应用（20分钟）1.分组讨论：请学生自由组合，讨论基本放大电路的其他应用领域，并汇报自己的思考结果。

2.学生汇报讨论结果，教师提供反馈和补充。

3.示范一些基本放大电路的实际应用案例，如功放、音频放大等。

六、总结和评价（10分钟）1.总结：请学生总结今天学到的关于基本放大电路的重要知识点。

2.评价：教师根据学生的参与度和学习情况进行评价，并给予鼓励和指导。

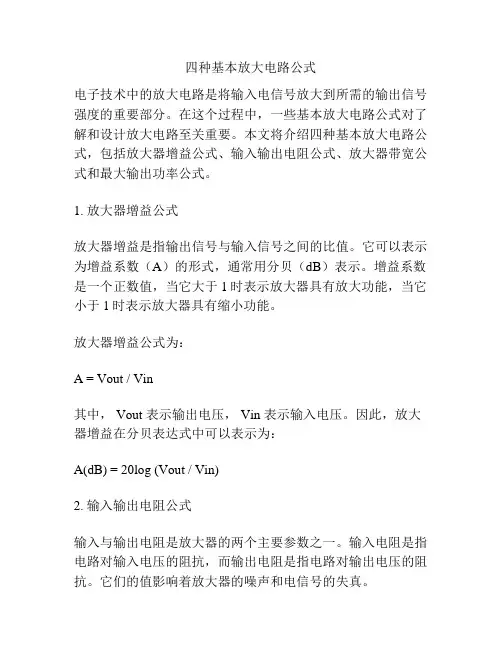

四种基本放大电路公式电子技术中的放大电路是将输入电信号放大到所需的输出信号强度的重要部分。

在这个过程中，一些基本放大电路公式对了解和设计放大电路至关重要。

本文将介绍四种基本放大电路公式，包括放大器增益公式、输入输出电阻公式、放大器带宽公式和最大输出功率公式。

1. 放大器增益公式放大器增益是指输出信号与输入信号之间的比值。

它可以表示为增益系数（A）的形式，通常用分贝（dB）表示。

增益系数是一个正数值，当它大于1时表示放大器具有放大功能，当它小于1时表示放大器具有缩小功能。

放大器增益公式为：A = Vout / Vin其中， Vout 表示输出电压， Vin 表示输入电压。

因此，放大器增益在分贝表达式中可以表示为：A(dB) = 20log (Vout / Vin)2. 输入输出电阻公式输入与输出电阻是放大器的两个主要参数之一。

输入电阻是指电路对输入电压的阻抗，而输出电阻是指电路对输出电压的阻抗。

它们的值影响着放大器的噪声和电信号的失真。

如果假设放大器的负载是一个电阻，摆放在输出端，那么输入输出电阻可以表示为：Rin = Vi / IiRout = Vo / Io其中， Vi 和 Ii 分别表示输入电压和输入电流，而 Vo 和 Io 分别表示输出电压和输出电流。

3. 放大器带宽公式放大器带宽是指放大器能够放大信号的频率范围。

在实际应用中，放大器的带宽经常是一个重要的限制因素。

因此，计算放大器的带宽对于设计一个合适的放大器非常重要。

放大器带宽公式为：f（3dB）= fH-fL其中，f（3dB）是放大器频率响应曲线上的3 dB点， fH 和fL 分别表示从高于和低于该点的频率。

4. 最大输出功率公式放大器的最大输出功率是指放大器能够向负载提供的最大功率。

在环境中，放大器通常需要提供一定数量的功率，以保证输出信号能够正常工作。

因此，计算放大器的最大输出功率也是设计一个合适的放大器非常重要的一步。

放大器最大输出功率公式为：Pout = Vout * Iout = Vout² / Rout其中，Pout 表示输出功率， Vout 表示输出电压， Iout 表示输出电流， Rout 表示负载电阻。

第三章功率放大电路第一节学习要求第二节功率放大电路的一般咨询题第三节乙类双电源互补对称功率放大电路第四节甲乙类互补对称功率放大器第一节学习要求：1．了解功率放大电路的要紧特点及其分类；2．熟悉常用功放电路的工作原理及最大输出功率和效率的计算；3．了解集成功率放大电路及其应用。

本章的重点：OCL、OTL功率放大器本章的难点：功率放大电路要紧参数分析与计算第二节功率放大电路的一般咨询题功放以获得输出功率为直截了当目的。

它的一个全然咨询题确实是基本在电源一定的条件下能输出多大的信号功率。

功率放大器既然要有较大的输出功率，所以也要求电源提供更大的注进功率。

因此，功放的另一全然咨询题是工作效率咨询题。

即有多少注进功率能转换成信号功率。

另外，功放在大信号下的失真，大功率运行时的热稳定性等咨询题也是需要研究和解决的。

一、功率放大电路的特点、全然概念和类型1、特点：(1)输出功率大(2)效率高(3)大信号工作状态(4)功率BJT的散热2、功率放大电路的类型(1)甲类功率放大器特点：·工作点Q处于放大区，全然在负载线的中间，见图5.1。

·在输进信号的整个周期内，三极管都有电流通过。

·导通角为360度。

缺点：效率较低，即使在理想情况下，效率只能到达50%。

由于有I CQ的存在，不管有没有信号，电源始终不断地输送功率。

当没有信号输进时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出往；当有信号输进时，其中一局部转化为有用的输出功率。

作用：通常用于小信号电压放大器；也能够用于小功率的功率放大器。

(2)乙类功率放大器特点：·工作点Q处于截止区。

·半个周期内有电流流过三极管，导通角为180度。

·由于I CQ=0，使得没有信号时，管耗非常小，从而效率提高。

缺点：波形被切掉一半，严峻失真，如图5.2所示。

作用：用于功率放大。

(3)甲乙类功率放大器特点：·工作点Q处于放大区偏下。

基本放大电路知识点总结一、放大电路的概念与分类1. 放大电路的定义放大电路是一种能够将输入信号放大的电路，通过控制放大倍数来增加信号的幅度，以便更好地进行后续处理或传输。

2. 放大电路的分类根据放大器的工作原理和应用场景，放大电路可以分为以下几类： - 模拟放大电路：用于增加模拟信号的幅度，常见于音频、通讯等领域。

- 数字放大电路：用于增加数字信号的幅度，常见于数字通信、数据处理等领域。

- 功率放大电路：用于增加电力信号的幅度，常见于音响、无线电等领域。

二、放大器的基本组成部分1. 输入端输入端接收输入信号，并将其传递给放大器的其他部分进行处理。

输入端通常包括耦合电容、阻抗匹配电路等。

2. 放大器核心部分放大器核心部分是放大器的主要放大部分，根据不同的工作原理，可以分为三种常见的放大器结构： - 电压放大器：通过增大输入信号的电压来实现放大。

- 电流放大器：通过增大输入信号的电流来实现放大。

- 转移放大器：通过改变输入信号的形式（如电压-电流、电压-电压等）来实现放大。

3. 输出端输出端将经过放大处理后的信号输出给下一级电路或外部设备。

输出端通常包括耦合电容、输出阻抗匹配电路等。

三、放大电路的基本原理1. 放大增益放大增益是衡量放大器放大能力的指标，其定义为输出信号幅度与输入信号幅度之比。

放大增益可以通过改变电路元件的参数来调节，如电阻、电容、电感等。

2. 频率响应频率响应描述了放大电路在不同频率下对输入信号的放大能力。

通常通过幅频特性曲线来表示放大器的频率响应情况，其中，通频带为幅度降低3dB的频率范围。

3. 噪声噪声是放大器中不可避免的因素，它会对输出信号产生干扰并引入误差。

常见的噪声有热噪声、互模干扰噪声等。

在设计放大电路时，需要在放大增益和噪声之间进行权衡。

四、常见的放大电路类型与应用1. 乙类放大电路乙类放大电路常用于功率放大领域，特点是高效率、大功率输出。

常见的乙类放大电路有B类、C类等。

基本放大电路知识点总结一、放大电路的基本概念1. 信号放大：放大电路的主要功能是对输入信号进行放大，使其具有足够的幅度以便驱动后续的电路或设备。

放大电路通常包括一个放大器，通过调节放大器的增益可以实现对输入信号的放大。

2. 增益：放大电路的增益是指输出信号幅度与输入信号幅度的比值，通常以分贝（dB）为单位表示。

增益可以是固定的，也可以是可调节的，根据不同的应用需求选择不同的增益。

二、放大电路的基本分类放大电路根据其工作原理和应用场景可以分为很多种类，常见的有以下几种：1. 电压放大电路：用于放大输入信号的电压幅度，常用于音频放大器、视频放大器等。

2. 电流放大电路：用于放大输入信号的电流幅度，常用于传感器信号放大等应用。

3. 混频放大电路：用于将多个信号进行混频并进行放大，常用于通信系统和雷达系统中。

4. 功率放大电路：用于放大信号的功率，通常用于驱动大功率负载或输出功率放大器中。

三、放大电路的基本组成元件放大电路通常由以下几个基本组成元件构成：1. 放大器：是放大电路的核心元件，是用来放大输入信号的。

通常有很多种类型的放大器，如运放、三极管、场效应管等。

2. 输入电阻：用来限制输入信号对放大器的影响，通常越大越好。

3. 输出电阻：用来限制输出信号对后级电路的影响，通常越小越好。

4. 耦合元件：用来将输入信号耦合到放大器或将放大后的信号耦合到后级电路中。

四、放大电路的基本性能指标1. 增益：已经在前面提到过，增益是放大电路的一个重要性能指标。

2. 带宽：指放大电路能够有效放大的频率范围，在通信领域中，常用3dB带宽来表示放大电路的带宽。

3. 输入输出阻抗：输入输出阻抗分别表示放大电路的输入端和输出端的阻抗大小，通常要尽量匹配信号源和负载的阻抗以获得最好的信号传输效果。

4. 失真度：表示输出信号与输入信号之间的差异程度，通常分为非线性失真和谐波失真两种。

五、放大电路常用的电路拓扑结构1. 电压放大器：最简单的放大电路，通过对输入端和输出端加上适当的电路连接可以实现对输入信号的电压放大。

第二章 基本放大电路2.1 放大的概念和放大电路的主要性能指标 2.1.1 放大的概念以扩音机为例说明一下问题： 如图2.1.1所示：一、 放大电路放大的本质是能量的控制和转换。

二、 电子电路放大的基本特征是功率放大。

三、 放大电路组成的必要条件是存在能够控制能量的元件，即有源元件。

四、 放大的前提是不失真，即只有在不失真的情况下放大才有意义。

五、 放大电路的测试信号为正弦波，因为任何稳态信号都可以分解为若干频率正弦信号的叠加。

2.1.2 放大电路的性能指标一、 放大电路示意图：（图2.1.2）任何一个放大电路都可以看成一个两端口网络，解释放大电路作为负载相当于一个电阻，作为前级相当于电源。

二、 放大倍数i u uu U U A A 0== i i ii I I A A 0== i ui I U A 0= iiu U I A 0= 注： （1）在实测时，只有在不失真的情况下才有意义。

（2）当输入信号为缓慢变化量或直流变化量时，输入、输出量都用△表示，如：I u ∆、I i ∆。

三、 输入电阻 iii I U R =四、 输出电阻 （图2.1.3） L R U U R ⎪⎪⎭⎫⎝⎛-=10'00，0U 与0U '分别代表空载和带负载时的输出电压的有效值。

解释输入、输出电阻在多级放大电路中的作用。

五、 通频带（图2.1.4）1． 通频带产生原因：放大电路中存在电容、电感及半导体器件结电容等电抗元件。

2． 通频带的定义：L H bw f f f -= 上限截止频率、下限截止频率。

3． 通频带的意义：用于衡量放大电路对不同频率信号的放大能力。

4． 通频带的宽窄根据实际情况而定。

六、 非线性失真系数1． 产生原因：放大器件具有非线性特性，线性放大范围有一定的限度，当输入信号幅度超过一定值后，输出电压将会产生非线性失真。

2． 定义：输出波形中的谐波成分总量与基波成分之比，+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛=213212A A A A D七、 最大不失真输出电压1． 定义：当输入电压再增大就会使输出波形产生非线性失真时的输出电压。

功率放大电路知识梳理一、功率放大电路的特点、基本概念和类型1、特点：(1) 输出功率大(2) 效率高(3) 大信号工作状态(4) 功率BJT的散热2、功率放大电路的类型(1) 甲类功率放大器特点：·工作点Q处于放大区，基本在负载线的中间，见图5.1。

·在输入信号的整个周期内，三极管都有电流通过。

·导通角为360度。

缺点：效率较低，即使在理想情况下，效率只能达到50%。

由于有I CQ的存在，无论有没有信号，电源始终不断地输送功率。

当没有信号输入时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出去；当有信号输入时，其中一部分转化为有用的输出功率。

作用：通常用于小信号电压放大器；也可以用于小功率的功率放大器。

(2) 乙类功率放大器特点：·工作点Q处于截止区。

·半个周期内有电流流过三极管，导通角为180度。

·由于I CQ=0，使得没有信号时，管耗很小，从而效率提高。

缺点：波形被切掉一半，严重失真，如图5.2所示。

作用：用于功率放大。

(3) 甲乙类功率放大器特点：·工作点Q处于放大区偏下。

·大半个周期内有电流流过三极管，导通角大于180度而小于360度。

·由于存在较小的I CQ，所以效率较乙类低，较甲类高。

缺点：波形被切掉一部分，严重失真，如图5.3所示。

作用：用于功率放大。

返回第三节乙类双电源互补对称功率放大电路一、电路组成在图5.4所示电路中，两晶体管分别为NPN管和PNP管，由于它们的特性相近，故称为互补对称管。

静态时，两管的I CQ=0；有输入信号时，两管轮流导通，相互补充。

既避免了输出波形的严重失真，又提高了电路的效率。

由于两管互补对方的不足，工作性能对称，所以这种电路通常称为互补对称电路。

二、分析计算1. 输出特性曲线的合成因为输出信号是两管共同作用的结果，所以将T1、T2合成一个能反映输出信号和通过负载的电流的特性曲线。

基本放大电路的组成及各元件的作用放大电路是一种用于增加输入信号幅度的电路。

它由多个元件组成，其中包括放大器、电源、输入设备和输出设备。

这些元件共同合作，使得输入信号经过放大电路之后，可以得到更大的幅度输出信号。

下面我们将对放大电路的组成和各元件的作用进行详细的介绍。

1.放大器放大器是放大电路的核心部分，它起到信号放大的作用。

在放大器中，常见的有运放放大器和功放放大器两种类型。

运放放大器是一种用于放大微小信号的集成电路，它具有高输入阻抗和低输出阻抗，可以实现对输入信号的精确放大。

而功放放大器则是用于对功率信号进行放大的电路，常见于音响设备和功率放大器中。

2.电源电源是放大电路的能量来源，它为放大电路提供所需的电压和电流。

在放大电路中，常见的电源包括直流电源和交流电源。

直流电源一般用于供给运放放大器等低频信号放大电路，而交流电源则多用于功放放大器等高频信号放大电路。

3.输入设备输入设备是放大电路接收信号的部分，它可以将外部的信号输入到放大电路中。

在不同的应用中，输入设备可以是不同的传感器或信号源，比如麦克风、传感器、摄像头等。

4.输出设备输出设备是放大电路输出信号的部分，它可以将放大后的信号输出到外部设备中。

在不同的应用中，输出设备可以是不同的载体或显示设备，比如扬声器、显示器、执行器等。

以上是放大电路的基本组成和各元件的作用，下面我们将分别对这几个部分进行详细介绍。

首先是放大器部分。

放大器作为放大电路的核心部分，它可以将输入信号的幅度进行放大，从而得到更大的输出信号。

在放大器中，运放放大器和功放放大器是两种常见的放大器类型。

运放放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，它通常含有多个放大电路、反馈电路和其他辅助电路。

运放放大器具有高输入阻抗、低输出阻抗、大增益和低失真等特点，可以对微小信号进行精确放大。

在实际应用中，运放放大器通常需要外部电源进行供电，并通过外部电路进行连接和控制。
