功率放大电路解析

mos甲类功率放大电路解释说明以及概述1. 引言1.1 概述MOS甲类功率放大电路是一种常用的电子元件，它在许多领域中广泛应用。

本文将对MOS甲类功率放大电路进行深入解读和分析，以及探讨其应用场景和优势。

1.2 文章结构本文共包括五个主要部分：引言、MOS甲类功率放大电路的基本原理、设计与搭建MOS甲类功率放大电路的步骤和要点、实际应用案例分析与讨论，以及结论与展望。

在引言部分，我们将介绍本文的主题，并提供文章结构的概述。

1.3 目的本文旨在帮助读者全面了解MOS甲类功率放大电路的工作原理和特点，并提供有关设计、搭建和调试此类电路的步骤和技巧。

此外，通过实际应用案例的分析，读者可以更好地理解该电路在不同领域中的具体应用情景。

接下来，我们将深入探讨MOS甲类功率放大电路的基本原理。

2. MOS甲类功率放大电路的基本原理2.1 MOS甲类功率放大电路的作用与应用场景MOS甲类功率放大电路是一种常见的功率放大电路，主要用于将输入信号的功率进行放大，并驱动负载以输出高功率信号。

它在各种领域中广泛应用，特别适合需要高效能、低失真、高保真度以及较大输出功率需求的电子设备。

下面将介绍该电路的工作原理和特点。

2.2 MOS甲类功率放大电路的工作原理解析MOS甲类功率放大电路由一个MOS管组成，该管在负载上产生需要被放大的信号。

其基本原理如下：当输入信号施加到控制极（即栅极）时，通过控制栅极结间接反型（有P导Amples）来控制D-S通道阻抗从而调整输出量。

当输入信号施加到栅极上时, 控制栅-源（G-S）结区反向偏置，形成了一个受控压阈扭挠稳定冶容且无偏差线性呈现出V贯线性比例过程，与控制栅源间反向压缩指数模型缺菊直线关系。

假设输入信号为正弦波，其通过MOS甲类功率放大电路后，输出信号也将是一个相同频率的放大正弦波。

2.3 MOS甲类功率放大电路的特点和优势分析MOS甲类功率放大电路具有以下特点和优势：1. 高效能：MOS甲类功率放大电路可以达到较高的效能，能够以最小的能耗实现较大的输出功率，从而提供高效能的工作性能。

功率放大电路的分类及特点分析1.B类功率放大电路B类功率放大电路是最常见的功率放大电路之一，特点是具有较高的效率和较大的输出功率。

该电路的工作原理是通过将输入信号分成正半周期和负半周期，并分别由两个互补的输电子管进行放大，然后将两个输出信号进行合并得到最终的输出信号。

由于每个输电子管只工作在一个半周期中，因此可以减小非线性失真，提高效率。

但是B类功率放大电路的缺点是存在交越失真，即输出信号在从负半周期切换到正半周期时可能产生的畸变。

2.A类功率放大电路A类功率放大电路是一种线性的功率放大电路，特点是输出信号与输入信号具有相同的波形。

该电路通过电压放大器和功率放大器的级联来实现。

由于工作在线性区域，A类功率放大电路可以提供极低的失真和良好的信号质量，但相对于B类功率放大电路而言，效率较低。

3.AB类功率放大电路AB类功率放大电路综合了A类和B类功率放大电路的优点，是一种常用的功率放大电路。

该电路结合了A类电路的线性扭矩和B类电路的高效能，可以提供较高的效率和较低的失真。

AB类功率放大电路一般采用两个输电子管，一个在正半周期工作，一个在负半周期工作，通过分别放大两个半周期的输入信号然后进行合并得到最终的输出信号。

4.D类功率放大电路D类功率放大电路是一种特殊的功率放大电路，特点是具有极高的效率和低的功耗。

该电路的工作原理是将输入信号转换为脉冲信号，即将连续的输入信号转换为高频的脉冲信号，然后通过对脉冲信号进行调制和滤波得到最终的输出信号。

D类功率放大电路的优点是功率转换效率高，适用于对功率效率要求较高的应用场合。

但是该电路的缺点是输出信号的失真较大，需要通过合适的滤波器进行处理。

总结起来，功率放大电路根据工作原理和应用特点的不同可以分为几种不同的类别，每种类别都有自己的优点和局限性。

在选择合适的功率放大电路时，需要根据具体的应用需求和限制条件来进行选择。

第三章功率放大电路第一节学习要求第二节功率放大电路的一般咨询题第三节乙类双电源互补对称功率放大电路第四节甲乙类互补对称功率放大器第一节学习要求：1．了解功率放大电路的要紧特点及其分类；2．熟悉常用功放电路的工作原理及最大输出功率和效率的计算；3．了解集成功率放大电路及其应用。

本章的重点：OCL、OTL功率放大器本章的难点：功率放大电路要紧参数分析与计算第二节功率放大电路的一般咨询题功放以获得输出功率为直截了当目的。

它的一个全然咨询题确实是基本在电源一定的条件下能输出多大的信号功率。

功率放大器既然要有较大的输出功率，所以也要求电源提供更大的注进功率。

因此，功放的另一全然咨询题是工作效率咨询题。

即有多少注进功率能转换成信号功率。

另外，功放在大信号下的失真，大功率运行时的热稳定性等咨询题也是需要研究和解决的。

一、功率放大电路的特点、全然概念和类型1、特点：(1)输出功率大(2)效率高(3)大信号工作状态(4)功率BJT的散热2、功率放大电路的类型(1)甲类功率放大器特点：·工作点Q处于放大区，全然在负载线的中间，见图5.1。

·在输进信号的整个周期内，三极管都有电流通过。

·导通角为360度。

缺点：效率较低，即使在理想情况下，效率只能到达50%。

由于有I CQ的存在，不管有没有信号，电源始终不断地输送功率。

当没有信号输进时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出往；当有信号输进时，其中一局部转化为有用的输出功率。

作用：通常用于小信号电压放大器；也能够用于小功率的功率放大器。

(2)乙类功率放大器特点：·工作点Q处于截止区。

·半个周期内有电流流过三极管，导通角为180度。

·由于I CQ=0，使得没有信号时，管耗非常小，从而效率提高。

缺点：波形被切掉一半，严峻失真，如图5.2所示。

作用：用于功率放大。

(3)甲乙类功率放大器特点：·工作点Q处于放大区偏下。

功率放大电路的原理功率放大电路是一种将输入信号的功率放大到较大输出功率的电路。

它通常用于音频放大器、射频放大器、高能物理实验和通信系统中等需要放大电信号功率的应用。

理解功率放大电路的原理对于电子学的学习和应用非常重要。

功率放大电路的原理可以通过如下几个方面来解释。

1. 功率放大器的基本组成功率放大电路通常由两个主要部分组成：输入级和输出级。

输入级接收输入信号，并将其转换为电流或电压信号。

接下来，输出级将输入信号的功率放大并驱动负载。

功率放大电路还包括反馈网络，用于稳定放大器的增益和频率特性。

2. 功率放大器的工作原理功率放大器的工作原理主要基于放大器的基本特性：放大信号的幅度和功率。

输入信号首先经过输入级，其中采用了特定的电路，如晶体管、场效应晶体管(FET)或功率放大管。

输入级将输入信号转化为电流或电压信号，然后将其传递到输出级。

输出级的任务是通过放大电流或电压信号，使其具有更大的功率以驱动负载。

输出级通常采用功率放大器管来实现，如晶体管、功率MOSFET或功率集成电路。

输出级还可能包含变压器或耦合器，以适应电源和负载之间的阻抗匹配。

3. 功率放大电路的工作类别功率放大电路可以根据其工作类别划分为不同类型，包括A类、B类、AB类、C类等。

这些类别是根据放大器输出管工作区域的不同部分来定义的。

- A类功率放大器是最常见的类型，其输出管在整个输入信号周期内均工作。

这意味着功率放大器的输出管处于线性工作状态，可以提供较好的信号放大。

- B类功率放大器使用了两个输出管，分别处理输入信号的正半周和负半周。

这种设计可以提高功率效率，但在两个输出管之间需要进行切换，可能引入一定的失真。

- AB类功率放大器是A类和B类功率放大器的折衷型。

其输出管在整个输入信号周期的大部分时间内工作，以提供更高的效率和更低的失真。

- C类功率放大器的输出管仅在输入信号的一部分周期内工作。

这个周期通常位于输入信号的正弦波的一个较小的部分，以提供高效的功率放大。

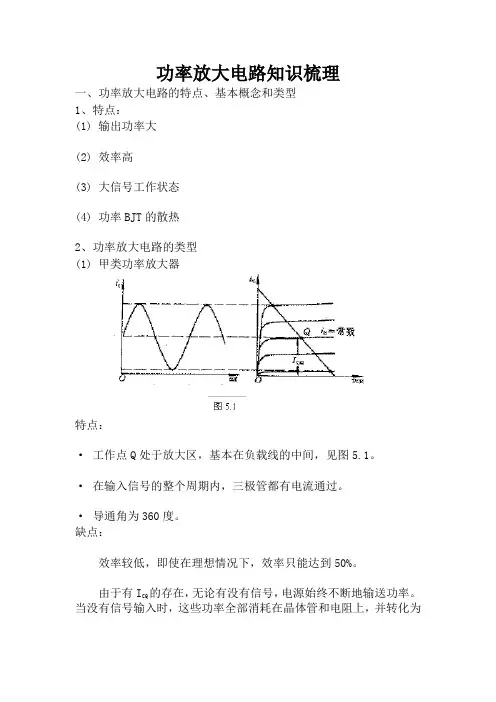

功率放大电路知识梳理一、功率放大电路的特点、基本概念和类型1、特点：(1) 输出功率大(2) 效率高(3) 大信号工作状态(4) 功率BJT的散热2、功率放大电路的类型(1) 甲类功率放大器特点：·工作点Q处于放大区，基本在负载线的中间，见图5.1。

·在输入信号的整个周期内，三极管都有电流通过。

·导通角为360度。

缺点：效率较低，即使在理想情况下，效率只能达到50%。

由于有I CQ的存在，无论有没有信号，电源始终不断地输送功率。

当没有信号输入时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出去；当有信号输入时，其中一部分转化为有用的输出功率。

作用：通常用于小信号电压放大器；也可以用于小功率的功率放大器。

(2) 乙类功率放大器特点：·工作点Q处于截止区。

·半个周期内有电流流过三极管，导通角为180度。

·由于I CQ=0，使得没有信号时，管耗很小，从而效率提高。

缺点：波形被切掉一半，严重失真，如图5.2所示。

作用：用于功率放大。

(3) 甲乙类功率放大器特点：·工作点Q处于放大区偏下。

·大半个周期内有电流流过三极管，导通角大于180度而小于360度。

·由于存在较小的I CQ，所以效率较乙类低，较甲类高。

缺点：波形被切掉一部分，严重失真，如图5.3所示。

作用：用于功率放大。

返回第三节乙类双电源互补对称功率放大电路一、电路组成在图5.4所示电路中，两晶体管分别为NPN管和PNP管，由于它们的特性相近，故称为互补对称管。

静态时，两管的I CQ=0；有输入信号时，两管轮流导通，相互补充。

既避免了输出波形的严重失真，又提高了电路的效率。

由于两管互补对方的不足，工作性能对称，所以这种电路通常称为互补对称电路。

二、分析计算1. 输出特性曲线的合成因为输出信号是两管共同作用的结果，所以将T1、T2合成一个能反映输出信号和通过负载的电流的特性曲线。

MOS管功率放大器电路图与原理图文及其解析放大器电路的分类本文介绍MOS管功率放大器电路图，先来看看放大器电路的分类，按功率放大器电路中晶体管导通时间的不同可分：甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。

甲类功率放大器电路，在信号全范围内均导通，非线性失真小，但输出功率和效率低，因此低频功率放大器电路中主要用乙类或甲乙类功率放大电路。

功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类。

功率放大器电路的特殊问题（1）放大器电路的功率功率放大器电路的任务是推动负载，因此功率放大电路的重要指标是输出功率，而不是电压放大倍数。

（2）放大器电路的非线形失真功率放大器电路工作在大信号的情况时，非线性失真时必须考虑的问题。

因此，功率放大电路不能用小信号的等效电路进行分析，而只能用图解法进行分析。

（3）放大器电路的效率效率定义为：输出信号功率与直流电源供给频率之比。

放大电路的实质就是能量转换电路，因此它就存在着转换效率。

常用MOS管功率放大器电路图MOS管功率放大器电路图是由电路稳压电源模块、带阻滤波模块、电压放大模块、功率放大模块、AD转换模块以及液晶显示模块组成。

（一）MOS管功率放大器电路图-系统设计电路实现简单，功耗低，性价比很高。

该电路，图1所示是其组成框图。

电路稳压电源模块为系统提供能量；带阻滤波电路要实现50Hz频率点输出功率衰减；电压放大模块采用两级放大来将小信号放大，以便为功率放大提供足够电压；功率放大模块主要提高负载能力；AD转换模块便于单片机信号采集；显示模块则实时显示功率和整机效率。

（二）MOS管功率放大器电路图-硬件电路设计1、带阻滤波电路的设计采用OP07组成的二阶带阻滤波器的阻带范围为40～60 Hz，其电路如图2所示。

带阻滤波器的性能参数有中心频率ω0或f0，带宽BW和品质因数Q。

Q值越高，阻带越窄，陷波效果越好。

2、放大电路的设计电压放大电路可选用两个INA128芯片来对微弱信号进行放大。

一、O PA300放大电路OPA300放大电路功能说明：通过设定电阻R4=3R3 来设定该放大器的放大倍数为四倍，即Vout=(1+Rf / R) Vin ，将VCA810的输出信号放大到能满足检波需要的信号。

二、高栅负压的电子管功放电路图下图中R3既是前级的直流负载电阻。

又是给后级提供栅负压的偏值电阻。

它适用于栅负压较高的功率管制作的功放电路。

电路比较简单。

电路中两个竹子的灯丝接地端。

应接在各自阴极电阻的下端。

同样要求电源变压器有两个灯丝绕组，功率级与前级的灯丝分别供电。

电路是用6Pl做的实验，虽然栅负压较低，但工作很正常，说明电路是成功的。

同样要注意的是：一定要在插上前级管子后再开电源，否则不能加电。

三、推挽式功率放大级的正偏压电路此电路用EL34管。

在两只功放管阴极电路中串入一只50Ω左右的线绕电位器或半可变线绕电阻，中点接地即可。

调整电位器W使两管的阴极电压平衡、对称，再放音就会有出色的表现。

正偏压的方式也可以用在ABI类自给偏压的推挽式功率放大级中。

四、AD8656双运放芯片组成的接收放大电路使用AD8656双运放芯片组成接收放大电路。

该运放适合+2.7～+5.5 V电源电压供电，是具有低噪声性能的精密双运算放大器。

AD8656型CMOS放大器在满共模电压(VCM)范围内提供250 mV精密失调电压最大值，且在10 kHz处提供低电压噪声谱密度和0.008%的低真，无需外部三极管增益级或多个并行的放大器以减小系统噪声。

通过干电池提供3V单电源供电，接收放大电路如图2所示。

放大电路由AD8656进行两级放大，抵消线圈所感应到的信号电压幅值因距离的增加而产生的衰减，放大所接收到的微弱信号，增加无线传输距离。

系统接收电路经D8656放大后的输出电压输至单片机进行A/D转换，对数据进行编解码，而未采用检波解调电路，可有效简化电路结构。

五、高频信号放大电路的性能比较分析一、高频管(UHF)9018fTl00(MHz)的信号放大电路电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。
