机械制图期末试卷

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

第 1 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。

（每小题3分，共15分）1．锯齿形螺纹的牙型符号是______。

（ ） A ．MB ．GC ．TrD ．B2．选择正确的半剖视图。

（ ）3．选择正确的剖视图。

（ ）4．选择粗糙度标注错误的视图。

（ ）AB C D5．选择正确的断面图。

（ ）A B C D二、在右侧将主、俯视图改画为半剖视图。

（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期A B C第 2 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置处画出各移出断面图，键槽深4mm 。

（共9分）得 分得 分得 分得 分第 3 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————七、分析螺钉连接装配图中的错误，将正确画法画在右侧图中。

新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。

t at i me an dA l lt h《机械制图》期末考试试题考试时间：90分钟题号一二三四五六七八九十合分应得分12610101010662010100实得分评卷人得分评卷人一、单选题（多选不给分。

每题2分，共12分）1、轴上加工了两个垂直相交的等直径小圆孔，其正确的A-A剖面图是( )。

2、下图中表面粗糙度代号标注正确的是( )。

3、下列四组视图中，正确的一组视图是（ ）。

5、圆柱倒角尺寸的正确注法是( )。

6、在机械图样中，金属材料的剖面符号是( )。

得分评卷人二、选择正确的局部剖视图，在正确的答案上打上 。

（共6分）1. 2. 3.h i ngb ei n g得分评卷人三、参照轴测图，补画形体的右视图及后视图。

（共10分）得分评卷人四、补画视图中的漏线，并在给该立体的轴测图轮廓内完成轴测草图。

（共10分）得分评卷人五、在指定的位置上将主视图改画成全剖视图。

（共10分）得分评卷人六、在指定的剖切位置的下方画出两处断面图。

（左键槽深3 mm）。

（共10分）h i n g 得分评卷人七、判断以下断面图的画法是否正确，在正确的断面图下方的括号内打上 。

（共6分）得分评卷人八、找出图中表面粗糙度标注中的错误，在右图中作出正确的标注。

（共6分）得分评卷人九、仔细阅读以下的零件图，完成以下的填空。

20分1、零件的名称是 ，采用了 个图形来表达机件；2、主视图采用剖切手法表达内部结构。

3、机件的上表面采用了图表示，其绘图的比例是。

4、2×M6表示数量为个，公称直径为 的螺孔，其定位尺寸是 。

5、零件材料是，表面粗糙度要求是。

i n g1、脚踏零件图共采用了 个图形来表达，俯视图采用剖切手法表达圆筒内部结构。

a tA lt h in2、图中有处沉孔结构，沉孔的形状是，沉孔的尺寸为。

3、2×M10-7H表示个螺孔，公称直径为，两螺孔的中心距是。

4、未注圆角为。

5、沉孔的表面粗糙度要求是。

《机械制图》期末考试试卷附答案一判断题（本大题共20小题，每小题2分，共40分）1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（）5．正交线指的是水平线和竖直线。

（）6．正交线指的是在正交方式下绘制的直线。

（）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

（）二选择题。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

机械制图期末试卷答案一、单项选择题(每题2分,共20分)1.当标注〔〕尺寸时，尺寸线需要与所注的线段平行。

A.角度B. 线性C. 直径D.半径2. 在尺寸标注中C2代表的倒角是〔〕 A、2×45°； B、2×30°； C、2×15°3.三视图中，把产生于H面的投影称作〔〕A.主视图B.后视图C. 左视图D.俯视图4、螺纹牙型有五个基本要素，它们是。

A、牙型、直径、螺距、旋向和旋合长度B、牙型、直径、螺距、线数和旋向C、牙型、直径、螺距、导程和线数D、牙型、直径、螺距、线数和旋合长度5、局部放大图的比例是指相应要素的线性尺寸之比，详细是指。

A、局部放大图比原图形B、原图形比局部放大图C、局部放大图比实物D、实物比放大图6.物体上相互平行的线段，轴测投影上〔〕A.平行B. 垂直C.无法确定D.正交7.已知空间点C的坐标为〔*,y,z〕，其侧面投影C”由〔〕坐标确定A.*,zB.*,yC.y,z8、零件图的尺寸标注要做到。

A、正确、完整、清楚B、正确、完整、匀称C、正确、完整、清楚、合理D、整齐、美观、大方9.按螺纹规定画法要求，以下画法共计有处错误A. 3B. 4C. 5D. 610.以下属于定位公差项目符号的是A. B. C. D.二、多项选择题(每题3分,共18分)1. 关于点的投影，以下说法正确的选项是〔〕A. 点的三面投影不符合三面投影规律B.点的投影永久是点C.点的正面投影与水平投影的连线肯定垂直于 O*轴D.点的正面投影与侧面投影的连线肯定垂直于OZ轴E.点的水平面投影到O*轴的`距离等于点的侧面投影到OZ轴的距离2.在以下所示的四棱柱中，棱边AB( )A. 棱边AB 是正平线B. 棱边AB 是侧平线C. 棱边AB 是侧垂线D. 棱边AB 是一般位置直线3.垂直于一个投影面，而倾斜于其他两个投影面的平面是( )A.正平面B.正垂面C.水平面D. 铅垂面E.侧垂面4.用形体分析法看视图的步骤有〔 )A.认识视图，抓住特征 B分析投影，，联想形体C.综合起来，联想整体D.运用线面的投影规律5.标注尺寸的形式有〔〕A.开口式B.链式C.坐标式D.封闭式E.综合式6.一张完整的零件图应包括的内容式〔〕A.一组图形B.完整的尺寸C.须要的技术要求D.填写完整的标题栏E.明细栏三、判断题〔每题1分，共10分〕〔〕1.图纸无论是否装订均要画出图框线。

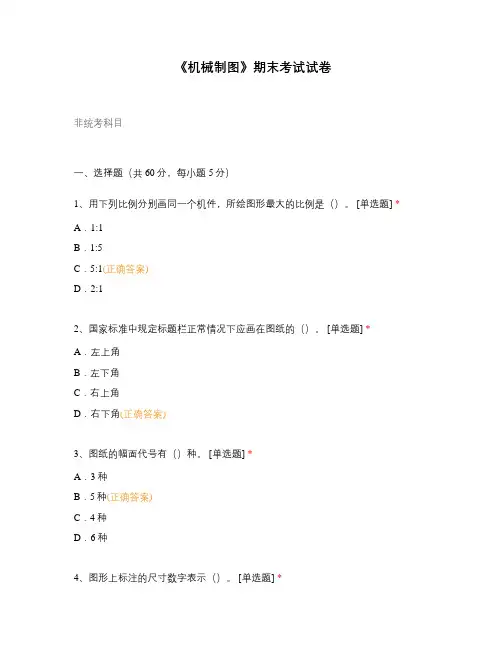

《机械制图》期末考试试卷非统考科目一、选择题（共60分，每小题5分）1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。

[单选题] * A．1:1B．1:5C．5:1(正确答案)D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（）。

[单选题] * A．左上角B．左下角C．右上角D．右下角(正确答案)3、图纸的幅面代号有（）种。

[单选题] *A．3种B．5种(正确答案)C．4种D．6种4、图形上标注的尺寸数字表示（）。

[单选题] *A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸(正确答案)D．图线的长度尺寸5、在尺寸标注中，尺寸线为（）。

[单选题] *A．粗实线B．细实线(正确答案)C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

[单选题] *A．切点的位置B．连接圆弧的圆心(正确答案)C．先定圆心再定切点D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

[单选题] * A．积聚性(正确答案)B．类似性C．实形性8、物体左视图的投影方向是（）。

[单选题] *A．由前向后B．由右向左C．由左向右(正确答案)D．由后向前9、俯视图反映了物体的什么方位（）。

[单选题] *A．上下B．左右C．上下前后D．前后左右(正确答案)10、在下列四种说法中，选择一种正确的答案。

（） [单选题] *A．AB是水平线，BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线(正确答案)C．AB是侧平线，BC是一般位置直线，CD是水平线D．AB是正平线，BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为（）。

[单选题] * A．正垂面B．铅垂面(正确答案)C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（） [单选题] *A 细实线B 粗实线(正确答案)C 细虚线D波浪线二、判断题（共40分，每小题5分）1、2:1是缩小比例。

机械制图期末试题及答案注：本文仅以示范文章格式为主，实际内容为示例，与机械制图试题无关。

一、选择题（每题2分，共20分）1. 下列哪项不属于机械制图所需的基本图形？A) 线段B) 圆C) 正方形D) 椭圆答案：C2. 直径为40mm的圆形零件，在视图中绘制其直径线的长度应为多少？A) 20mmB) 40mmC) 80mmD) 120mm答案：B二、填空题（每题3分，共30分）1. 在机械制图中，斜投影的投影角度为_________ 度。

答案：452. 垂直于地面的面向上方的投影线段，在正投影中标记为_________。

答案：↑三、简答题（每题10分，共30分）1. 请简要解释三视图制图的概念，并说明其在机械设计中的作用。

答：三视图制图是通过绘制物体的正投影、前视图和侧视图，以获取物体在三个平面上的尺寸和形状信息。

它是机械设计中最常用的图形表达方式之一。

通过三视图制图，设计人员可以准确地了解和描述物体的几何外形、结构和尺寸，为产品的制造和装配提供必要的依据。

2. 请解释等轴测投影的概念，并说明其优点和缺点。

答：等轴测投影是以物体的三个坐标轴相等且互相垂直为基础，通过透视投影的方法来描述物体的三维外形。

它的优点是能够直观地展示物体的外观和形状，使观察者能够更好地理解物体的空间关系。

然而，等轴测投影的缺点是在绘制时需要一定的专业知识和技巧，并且对于复杂的物体，绘制的精确度有限。

四、绘图题（每题10分，共20分）请根据下图所示的平面图，绘制出正视图和左视图，并标注尺寸。

（略）（注：由于文本排版的限制，请读者自行想象图形，并标注尺寸）正视图：（略）左视图：（略）五、设计题（每题20分，共40分）1. 根据给定的尺寸要求和材料限制，设计一个简单的连杆机构，并绘制出其三视图。

（略）（注：由于文本排版的限制，请读者自行发挥想象，并绘制连杆机构的三视图）2. 请说明常见的机械制图误区，并提出相应的纠正措施。

答：常见的机械制图误区包括：- 尺寸标注不清晰或不准确：应该注意标注尺寸的位置和方式，确保尺寸标注的清晰可读并符合实际要求。

2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d15．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影6．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

二、填空题7．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.8．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.9．断面图的类型分为移出断面图和重合断面图两种.10．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.13．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.16．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.17．允许尺寸的变动量称为尺寸公差.18．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.19．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.20．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.21．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件24．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.25．轴一般用来支承传动零件并传递动力.26．套一般是装在轴上,起轴向定位,传动或联接等作用.27．叉架类零件包括各种用途的拔叉和支架.。

《机械制图》期末考试试题
一、填空题：（共30分，每空1分）
1、工程常用的投影法分为两类和，其中正投影法属于投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。

3、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。

4、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。

5、比例是与相应要素的线性尺寸之比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。

无论采用哪种比例，图样上标注的应是机件的尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

7、标注尺寸的三要素、和。

2、作圆内接正五边形（10分）
3、作一锥台，上底为20，高为30，锥度为1：4 （10分）。

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。

2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。

5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。

6、符号/表示该表面是用不去除材料方法获得的。

7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。

二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。

2、选择正确的半剖视图。

（C ）3、.选择正确的移出断面图。

（C ）o口0学4、选择正确的移出断面图。

（D ）5、下列螺纹标注方法错误的是。

（D ）6、在下列四种说法中，选择一种正确的答案。

（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。

B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。

C.螺纹的五要素是牙型、 内外螺纹就可以旋合。

D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。

C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。

上下偏差和公差都可以为正，为负和为0。

班级：_____________ 姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------（A ）P5-1《机械制图》考试试题 （A 卷）答案一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。

（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。

（15分）题 目 一 二 三 四 五 六 总 分得 分 阅 卷（A ）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。

（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。

（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。

4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。

5. ￠40039.0 的最大极限尺寸为￠40.039, 最小极限尺寸为￠40, 公差为0.039。

6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。
