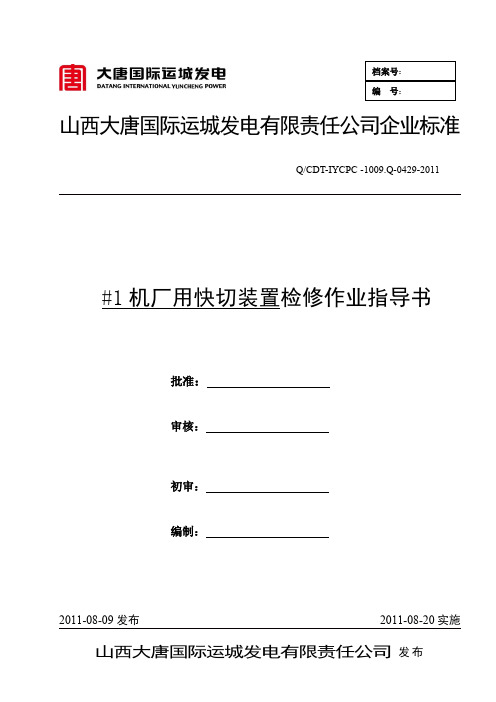

山西大唐国际运城发电有限责任公司发布目录1、范围 (3)2、本指导书涉及的文件、技术资料和图纸 (3)3、安全措施 (3)4、组织措施 (6)5、现场准备 (6)6、备件和工具明细 (8)7、检修工序 (8)8、检修记录及质量标准 (8)9、清扫检修现场，试运 (19)10、设备试运记录 (19)11、设备检修不符合项处理单 (20)12、纠正、预防措施处理单 (21)13、完工报告单（格式表格，可附页） (22)14、修后目标统计 (24)15、质量签证单 (24)1、范围本作业指导书规定了我公司＃1机组厂用快切装置检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于＃1机组厂用快切装置定期试验工作，设备为MFC2000-3A型微机厂用电快切装置，检修地点在机组13.7米集控室电子间。
检修的项目为精度校验、定值校验、开关量传动、整组试验等，并对已发现的问题进行处理。
2、本指导书涉及的文件、技术资料和图纸2.1 DL/T995-2006继电保护和电网安全自动装置检验规程2.2 DL/T14285-2006继电保护和安全自动装置技术规程2.3电生供字（87）第254号继电保护及电网安全自动装置现场工作保安规定2.4国家电网安监（2005） 83号电业安全工作规程2.5东大金智MFC2000-3A型微机厂用电快速切换装置技术说明书、使用说明书2.6 电气专业发电机变压器组DCS监控图F0691Z-D0509号图纸3、安全措施3.1安措项目及执行情况工作前一次设备需要做的安全措施表3.13.2.1“三讲一落实”简述：三讲一落实”是指班组在组织生产工作过程中，在讲工作任务的同时，要讲作业过程的安全风险，讲安全风险的控制措施，抓好安全风险控制措施的落实。
归纳为“讲任务、讲风险、讲措施，抓落实”。
3.2.2要求：1、本登记本每个作业点一份，与工作票一起保存于现场。
MFC-2000微机厂用电快切装置检修工艺规程39.1装置简介39.1.1 MFC-2000微机厂用电快切装置采用了双CPU架构，主从CPU分工协调，既保证了切换可靠性，又保证了切换速度及配置的灵活性；软件上采用汇编和C 相结合的先进技术，既满足了速度要求，有充分发挥了C的强大功能；在功能上增加了分支电流测量录波等实用功能；在人机界面方面采用大液晶显示屏，中文菜单，能直接显示主接线并实时显示各种运行参数和状态。
装置切换功能齐全，包含有正常手动切换、事故切换和不正常情况切换功能；兼有快速切换、同期捕捉和残压切换功能，并兼有并联、串联和同时切换功能。
39.2检验周期39.2.1快切装置检修周期随主设备检修进行。
39.3检验前的准备要求39.3.1在进行检验之前，工作(试验)人员应认真学习《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。
39.4试验设备及试验接线的基本要求39.4.1为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合部颁DL/T624—1997《继电保护微机型试验装置技术条件》的规定。
39.4.2试验仪表应经检验合格，其精度应不低于0.5级。
39.4.3试验回路的接线原则，应使加入装置的电气量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
39.5试验条件和要求39.5.1交、直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。
39.5.2试验时如无特殊说明，所加直流电源均为额定值。
39.5.3加入装置的试验电压，如无特殊说明，均指从保护屏端子上加入。
39.5.4为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
39.6试验过程中应注意的事项39.6.1断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。
MFC2000厂用电快切装置说明~~我厂老机组采用了PZH-1型厂用电快切装置，手头资料较少，在坛子了学习也有师傅提供了相关资料，使我受益非浅，如今我们换成了MFC2000的厂用电微机快速切换装置，希望哪位师傅有相关资料及说明之类的传上来学习学习，谢谢~~现在手头只有厂家的简介：一、产品概述MFC2000-2型微机厂用电快速切换装置是我公司吸收国外相应设备的先进设计思想，结合采用我公司首创的同期捕捉功能，并广泛征求了设计院、中试所和电厂专家技术人员的意见，开发研制成功的新一代高科技产品，新原理，国际领先。
本装置适用于适用于50～600MW发电机组、发电厂厂用电切换，或其它工业部门有较多高压电动机负荷场合的电源切换。
本装置至今已有数百套装置在全国各地的大中型机组投入商业运行，市场占有率超过80%。
装置已经历了数百次正常切换及事故切换，迄今为止，动作正确率和切换成功率均达100%，无一例误动、无一例拒动、无一例误发信。
本装置获国家电力公司1998年度科技进步三等奖和华东电力集团公司1998年度科技进步二等奖等多种奖项。
二、装置特点MFC2000-2型快切装置在硬件上采用了先进的双CPU设计；在软件上，采用汇编语言和C语言相结合的技术；在人机界面方面，采用240×180大液晶显示屏，中文菜单，界面友好。
装置能保存10组（掉电保持）最近动作详细信息，以进行查询及打印；在通信方面，既有485口接入DCS系统，又有232口接便携机，并开发了上位机应用软件。
本装置切换功能完备，按起动方式，兼有正常手动切换、事故切换和不正常情况切换功能；按切换动作顺序，兼有并联、串联和同时切换功能；按切换实现，兼有快速切换、同期捕捉（越前时间或越前相角）和残压切换功能，其中我公司首创的同期捕捉切换采用恒定越前时间和恒定越前相角两种方法。
三、装置主要功能∙切换功能∙低压减载功能∙保护闭锁功能∙开关位置异常报警及处理功能∙后备电源失电闭锁报警功能∙PT断线闭锁报警功能∙装置自检功能∙起动后加速保护功能∙事件追忆功能∙录波分析功能∙打印功能∙DCS通信功能四、主要技术指标额定数据∙直流电压：220V或110V∙交流电压：100 V 或 57.7 V∙交流电流：5A∙额定频率：50Hz功率消耗∙交流电流回路：< 1VA/相∙交流电压回路：< 1VA/相∙直流电源回路：正常工作时，不大于30W，切换时，不大于50W。
Q/CDT山西大唐国际临汾热电有限责任公司发布目次1 范围 (2)2 本指导书涉及的文件、技术资料和图纸 (2)3 安全措施 (2)4 备品备件准备 (3)5 现场准备及工具 (3)5.1现场准备 (3)5.2专用工具 (4)5.3工作准备 (4)5.4办理相关工作票 (4)6 检修工序及质量标准 (5)6.1外部检查、清洁 (5)6.2电源检查 (5)6.3方式/定值设定 (5)6.4空载传动试验 (5)6.5其他试验 (5)6.6恢复安全措施 (5)6.7状态检查 (5)6.8定值单检查 (6)6.9现场清理 (6)6.10工作票终结 (6)7 试验记录 (6)7.1 快切装置A校验记录 (6)7.2 快切装置B校验记录 (10)7.3 快切装置C校验记录 (14)7.4结论： (19)8 不符合项目处理单（H3） (19)9 完工报告单（H4） (20)10 质量签证单 (22)11 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (22)附录A (23)厂用电快速切换装置检修作业指导书1 范围本作业指导书规定了临汾热电厂厂用电快速切换装置大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于厂用电快速切换装置大修工作，装置型号：WBKQ-01B，检修地点在机组继电保护设备间。
大修的项目为对厂用电切换装置进行定期校验，对其二次回路进行检查、传动，并对已发现的问题进行处理。
2 本指导书涉及的文件、技术资料和图纸□《WBKQ-01B型厂用电快速切换装置技术说明书》□《WBKQ-01B型厂用电快速切换装置使用说明书》□《WBKQ-01B型厂用电快速切换装置调试大纲》《#1—#2号机高压厂用电源二次线（竣工图）30-F211701S-D0712/（3）/（4）/（5）》《高压备用电源二次线（竣工图）30-F211701S-D0716 》3 安全措施□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》表1 二次工作安全措施编制要求表2 危险点分析及预控表3 安全注意事项4 备品备件准备□厂用电快速切换装置一台5 现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置表4 准备工作安排5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包5.3 工作准备□工器具已准备完毕，材料、备品已落实。
第一章概述MFC2000型微机厂用电快切装置，适用于发电厂厂用电切换，或其它工业部门，如化工、煤炭和冶金等有较多高压电动机负荷的电源切换，这些场合对电源切换要求较高，在电源切换是不能造成运行中断或设备冲击损坏。
以往厂用电切换一般采用工作开关辅助接点直接起动备用电源投入，这种方式，若合闸瞬间厂用母线反馈电压与备用电源电压间相交差较大，或可能接近180°，将对电动机造成很大的合闸冲击。
对加了固定延时的切换方式，也因各种因素，不能可靠保证躲过反向点合闸。
如残压衰减到一定幅值后投入备用电源，则由于断电时间过长，母线电压和电动机转速都下降很大，将严重影响锅炉运行工况，在这种情况下，一方面有些辅机势必退出运行，另一方面，备用电源合上后，由于电动机成组自起动电流很大，母线电压将可能难以恢复，从而导致自起动困难，甚至被迫停机停炉。
MFC2000型微机厂用电快切装置解决了上述厂用电安全运行问题，从1997年投运运行，已经在很多电厂广泛地应运，而且动作正确率和切换成功率均很高，实践证明其可靠性较强，本快切装置经历了两代装置，第一代是MFC2000-1型快切装置，第二代是MFC2000-2型快切装置，是MFC2000-1型装置的改进型，在硬件上和软件上都采用了较先进的技术，如硬件利用了双CPU结构，分工协调，保证了切换的可靠性、快速性和灵活性。
软件采用了汇编和C语言相结合的技术，是本装置功能得到了很大的增强，且有较强的实用性和实践中分析事故和问题的功能。
第二章厂用电切换原理及分析2．1 厂用电切换方式厂用电源切换的方式可按开关动作顺序分，也可按启动原因分，还可按切换速度进行分类。
（1）按照开关动作顺序分类（动作顺序以工作电源向备用电源为例）：◆并联切换：先合上备用电源开关，两电源短时并联，再跳开工作电源开关，这种方式多用于正常切换，如起、停机过程中的厂用电倒换。
并联方式分为自动和并联半自动两种。
◆串联切换：先跳开工作电源开关，在确认工作开关跳开后，在合上备用电源开关。
第一章概述MFC2000型微机厂用电快切装置，适用于发电厂厂用电切换，或其它工业部门，如化工、煤炭和冶金等有较多高压电动机负荷的电源切换，这些场合对电源切换要求较高，在电源切换是不能造成运行中断或设备冲击损坏。
以往厂用电切换一般采用工作开关辅助接点直接起动备用电源投入，这种方式，若合闸瞬间厂用母线反馈电压与备用电源电压间相交差较大，或可能接近180°，将对电动机造成很大的合闸冲击。
对加了固定延时的切换方式，也因各种因素，不能可靠保证躲过反向点合闸。
如残压衰减到一定幅值后投入备用电源，则由于断电时间过长，母线电压和电动机转速都下降很大，将严重影响锅炉运行工况，在这种情况下，一方面有些辅机势必退出运行，另一方面，备用电源合上后，由于电动机成组自起动电流很大，母线电压将可能难以恢复，从而导致自起动困难，甚至被迫停机停炉。
MFC2000型微机厂用电快切装置解决了上述厂用电安全运行问题，从1997年投运运行，已经在很多电厂广泛地应运，而且动作正确率和切换成功率均很高，实践证明其可靠性较强，本快切装置经历了两代装置，第一代是MFC2000-1型快切装置，第二代是MFC2000-2型快切装置，是MFC2000-1型装置的改进型，在硬件上和软件上都采用了较先进的技术，如硬件利用了双CPU结构，分工协调，保证了切换的可靠性、快速性和灵活性。
软件采用了汇编和C 语言相结合的技术，是本装置功能得到了很大的增强，且有较强的实用性和实践中分析事故和问题的功能。
第二章厂用电切换原理及分析2．1 厂用电切换方式厂用电源切换的方式可按开关动作顺序分，也可按启动原因分，还可按切换速度进行分类。
（1）按照开关动作顺序分类（动作顺序以工作电源向备用电源为例）：◆ 并联切换：先合上备用电源开关，两电源短时并联，再跳开工作电源开关，这种方式多用于正常切换，如起、停机过程中的厂用电倒换。
并联方式分为自动和并联半自动两种。
◆ 串联切换：先跳开工作电源开关，在确认工作开关跳开后，在合上备用电源开关。
装置型号：MFC 2000-6 CT变比：1000/5计算整理：审核：审批：2013年1月6日1/2控制字、软压板计算整理：审核：审批：2013年1月6日2/2整定值说明：1、正常并联切换压差、正常并联切换频差、正常并联切换相差、正常并联跳闸延时：正常并联切换，是指手动并联切换方式。
并联切换实现方式必须为快速切换。
当工作开关（备低开关）两侧的压差、频差和相差分别小于正常并联切换压差、正常并联切换频差和正常并联切换相差时，装置发合命令，合上待合开关，并经过正常并联跳闸延时后，跳开另一侧开关。
2、同时切换合备用延时：如果实现方式为同时切换，则发跳工作开关（备低开关）命令后，还需要经过此定值所设定的延时，才发出合备低开关（工作开关）的命令。
3、备用高低压合闸延时：发合备用高开关命令后，经过本延时，装置才发合备用低开关命令。
4、快速切换频差、快速切换相差：如果实现方式为快速切换，则当待合开关两侧的频差和相差小于快速切换频差、快速切换相差，装置发合命令。
5、同捕切换频差：本定值是越前相角切换的必要条件之一。
缺省值为5HZ。
6、同捕恒定越前相角：当待合开关两侧的频差小于同捕切换频差时，只要开关两侧的角差在本定值范围内，装置则发合闸命令。
MFC2000-3越前相角整定范围为-30~-120，由于MFC2000-6定值不能为负，所以本装置定值整定范围为30~120，程序内部计算时自动将定值添加负号。
7、同捕恒定越前时间：此整定值一般根据备用开关合闸回路固有总延时来进行整定。
8、残压切换电压幅值：如果实现方式为残压切换，则母线电压小于本定值时，装置发合命令。
缺省值为25％。
9、失压启动电压幅值、失压启动延时：当母线电压小于失压启动电压幅值，且持续时间超过失压启动延时，装置失压启动条件满足。
缺省取值分别为40％，1s。
由于失压启动时电压比较低，装置合开关时多用残压切换和长延时方式，而快速切换和同期捕捉切换由于工况不满足要求，往往不能成功。
发电厂MFC2000-6型厂用电快速切换装置检修作业指导书
目录
1 范围 (1)
2 参考资料 (1)
3 安全措施 (1)
4 备品备件清单 (2)
6检修工序流程及质量标准 (4)
7 不符合项目处理单（H4） (9)
8 完工报告单(H5) (10)
9 质量签证单（H6） (11)
MFC2000-6型厂用电快速切换装置检修作业指导书
1 范围
本作业指导书规定了机组快切装置及二次回路检修及传动试验工作流程和质量标准，适用于本厂机组快切装置及二次回路检修及传动试验工作。
2 参考资料
《300MW机组电气二次设备检修工艺规程》
《MFC2000-6型微机厂用电快速切换装置说明书》
《电气保护装置及二次线图册（起备变及髙压段）》
3 安全措施
3.1 工作中严格执行《电业安全工作规程》及其他相关安全措施。
3.2参加本检修项目的相关人员必须持证上岗，着装符合安全要求，进入生产区域戴好
安全帽。
3.3在二次回路上工作的过程中涉及到有联跳回路的，应编制经各级相关部门审批的
技术安全措施和由工作负责人填写并经专业负责人审批的《继电保护安全措施票》。
3.4所用试验电源要有漏电保护器并取自专用电源。
3.5 高处作业使用安全带，并挂在可靠的地方。
3.6 设备检修前应做的安全措施：
3.6.1工作负责人检查运行人员实际所做安全措施与工作票所列安全措施是否相符。
3.6.2工作负责人要向工作组成员清楚交待安全措施、作业内容及注意事项。
3.7 MFC2000-6型微机厂用电快速切换装置检查和清扫应做的安全措施：
3.7.1检查前应仔细确认工作与备用开关位置在试验或柜外。
3.7.2使用绝缘完好的工具，防止误碰。
3.7.3使用合格的测试仪器。
3.7.4测量绝缘前，要将装置及设备电源停掉；测试完，要将被测回路放电。
3.7.5直流控制保险及装置辅助电源投入时确认电压满足要求、无接地现象。
3.7.6断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。
3.7.7应采用人体防静电接地措施，以确保不会因人体静电而损坏装置。
3.7.8试验过程中，应注意不要将插件插错位置；在拔、插插件时用力适中，不要过于
用力，防止插件的针脚弯曲或损坏插件的紧固件。
3.7.9因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复。
3.7.10原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应电
烙铁断电后再焊接或采用带接地线的电烙铁。
3.8设备整组传动应做安全措施：
3.8.1传动前确认与传动相关的所有工作票结束或押回。
3.8.2传动前确认DCS联锁状态正确、设备开关在试验位置。
3.9继电保护装置传动试验时应通知值班员和有关人员，并由负责人或由他派人到现
场监视，方可进行。
3.10设备送电前和相关人员交代清楚。
3.11参加本检修项目的相关人员必须按照本作业指导书程序进行工作。
4 备品备件清单
5 现场准备及工具
5.1 现场准备
5.2 专用工具
5.3 工作准备
□工器具已准备完毕，材料、备品已落实。
□检修地面已经铺设防护胶垫，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
□其他检修该设备需要做的其他准备。
W1
5.4办理相关工作票
口办理工作票；工作负责人必须和工作签发人到现场察看安全措施，确认设备无电压。
口工作负责人向工作班成员交待工作内容和安全注意事项，工作班成员在安全措施票签字。
口工作人员的着装应符合《安规》要求,衣物中不准携带与工作无关的物品,带入的工具应做好记录,工作完须检查工具与记录是否相符。
H1
6检修工序流程及质量标准
6.1项目
口保护装置新安装后年内进行1次全部检验。
口保护装置投运后每6年进行1次全部检验(可随主设备A级检修进行)。
口保护装置每1～2年进行1次部分检验(随主设备B/C级检修进行)。
6.2 试验仪器
口微机继电保护试验仪或其他继电保护试验仪器；
6.3 试验注意事项
口试验前应检查屏柜及装置在运行规程中是否有明显的损伤或螺丝松动；
口试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源；
口使用的试验仪器必须与屏柜可靠接地；
口本指导书试验内容如与说明书内容不符，则以技术说明书为准。
6.4 快切装置检查
口试验前详细阅读《MFC2000-6型微机厂用电快速切换装置说明书》及本指导书。
口直流电源上电试验。
口对照装置或屏柜直流电压极性、等级，装置或屏柜的接地端子可靠接地。
口加上直流电压，合装置电源开关。
口延时几秒钟，装置“运行”绿灯亮，“报警”黄灯灭，“跳闸”红灯灭(如亮可复归)，液晶显示屏幕显示主接线状态。
口按使用说明书所述方法进入保护菜单，熟悉装置的采样值显示、报告显示、报告打印、整定值输入、时钟整定等方法。
W2
6.5 快切装置传动
口传动试验准备工作就绪。
口快切装置及控制回路传动试验相关一、二次回路工作结束。
口工作票结束或押回，相关控制、合闸及保护回路送电。
H2
6.6结束工作票
□恢复设备标识牌。
□恢复现场安全设施。
□清理检修现场，做好现场卫生。
实现“三净”：开工前、检修中、竣工后场地干净，设备面貌一新。
□结束工作票
H3
7 不符合项目处理单（H4）
不符合项事实陈述：
检修负责人（签字）：检修单位负责人（签字）：
日期：年月日日期：年月日
纠正、预防措施完成情况：
返工返修让步接受报废检修负责人（签字）：日期：年月日
纠正和预防措施验证意见：
班组：
日期：年月日纠正和预防措施验证意见：
专业：
日期：年月日
8 完工报告单(H5)。
