调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
什么是编组，应该怎么用？编组（GROUP）是一种信号分配和控制方式，用于对调音台输入信号有选择性地进行混合，集中进行电平控制。
比如你把1-8路上的编组开关（1-2）按下，而不按下直接分配到主输出通道的分配开关（L-R），这8路的信号就首先分配到GROUP1和GROUP2编组通道而不分配到主输出通道，此时，通过GROUP1 OUT和GROUP2 OUT输出插座输出这8路的混合信号，并由GROUP1和GROUP2推子控制输出电平。
如果此时按下GROUP1和GROUP2上的分配到主输出的按键（GROUP TO MIX），这两个编组的信号就会重新分配到主输出通道与其他输入通道的信号混合。
编组的主要作用有以下几种：1、如果你的音响系统中还有几个子系统，需要单独控制各个子系统的信号电平，你可以利用编组形成多路信号输出，并可以对输出信号分别进行单独的电平控制。
比如说你的系统中有主扩声和辅助扩声音箱，需要单独控制音量。
你可以先按下所有使用的输入通道的主输出分配开关（L-R）把主输出信号给主扩声，音量由主输出推子控制。
同时按下所有使用的输入通道的编组开关（1-2），把编组1和编组2的输出信号给辅助扩声，音量由编组推子控制。
注意，此时不要按下编组上的分配至主输出开关（GROUP TO MIX），不然改变编组输出音量的时候，主输出音量也会变化。
2、可以对特定的信号进行集中电平控制。
比如在现场演出的时候，有乐队，其中乐队的鼓一共用了8只话筒，分别进入调音台8个输入通道，节目信号从主输出通道提供给下级设备。
一般情况下，如果要求鼓组的声音变大或变小，你就需要同时推高或拉低这8个通道的推子。
但是，如果你把这8路首先编到编组上而不是直接分配到主输出，也就是按下这8路的编组开关（1-2）而不按下（L-R），通过编组1-2，把这8路混合信号再分配到主输出通道。
此时，你要提升或降低鼓组的音量，你就只需要推高或拉低1和2个编组输出推子就可以了，操作变得简便了。

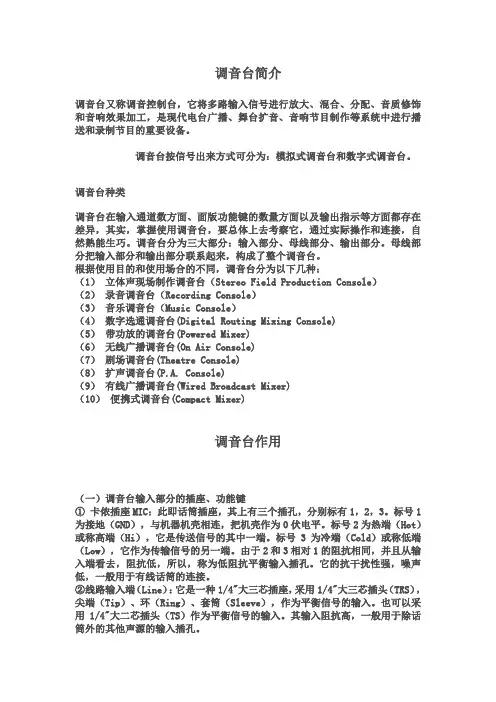

调音台简介调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为：模拟式调音台和数字式调音台。
调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。
调音台分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键① 卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。
标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。
标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。
标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。
由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。
它的抗干扰性强，噪声低，一般用于有线话筒的连接。
②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。
