化工原理蒸馏培训课件一、蒸馏的基本原理蒸馏是一种常用的分离技术，广泛应用于化工领域。
其基本原理是利用液体的沸点差异，在加热的作用下将混合物中不同沸点的组分分别蒸发和凝结，以实现组分的分离。
在化工生产中，蒸馏通常用于从混合物中提取所需组分，去除杂质或回收溶剂等目的。
二、理想蒸馏和精馏1. 理想蒸馏理想蒸馏是指在无限理论塔板的情况下进行的蒸馏过程。
在理想蒸馏中，混合物在蒸发和凝结过程中可视为处于平衡状态，而且不发生任何物质的扩散和混合。
实际上，理想蒸馏是无法实现的，但它为我们理解蒸馏过程提供了一个很好的模型。
2. 精馏精馏是在实际工业生产中常用的一种蒸馏方法。
在精馏过程中，通过设计和优化塔板的结构和操作条件，以增加蒸发和凝结的效果，使得混合物能够在塔板之间进行多次蒸馏、凝结和液相循环，从而实现更好的分离效果。
三、蒸馏塔的结构和工作原理蒸馏塔是蒸馏过程中最常用的设备之一。
其基本结构包括进料管、塔板、塔板间隔板、冷凝管和顶部和底部的收集器。
蒸馏塔的工作原理是将混合物从塔底加热，将蒸发气体和液相分离，然后通过塔板和间隔板的作用，在各塔板之间进行多次蒸馏和凝结，最后从顶部收集纯净组分。
四、蒸发和凝结的影响因素蒸馏过程中，蒸发和凝结过程的效果直接影响着分离效果和产品纯度。
以下是影响蒸发和凝结的几个主要因素：1. 温度温度是影响蒸发和凝结的关键因素。
通过调节加热温度和冷却温度，可以控制蒸发和凝结的速率和效果，从而实现理想的分离效果。
2. 压力压力对蒸发和凝结的影响与温度相似。
通过调节系统的压力，可以改变组分的沸点和凝结点，从而影响蒸发和凝结的过程和效果。
3. 塔板结构塔板的结构和设计对蒸发和凝结过程有着重要影响。
合理设计的塔板可以提高传质效率，增加蒸发和凝结的表面积，进而提高分离效果。
4. 入料速度和塔底温度入料速度和塔底温度会影响塔内液相的循环和分布。
合理控制入料速度和塔底温度可以提高蒸发效果，减少不良组分的凝结。

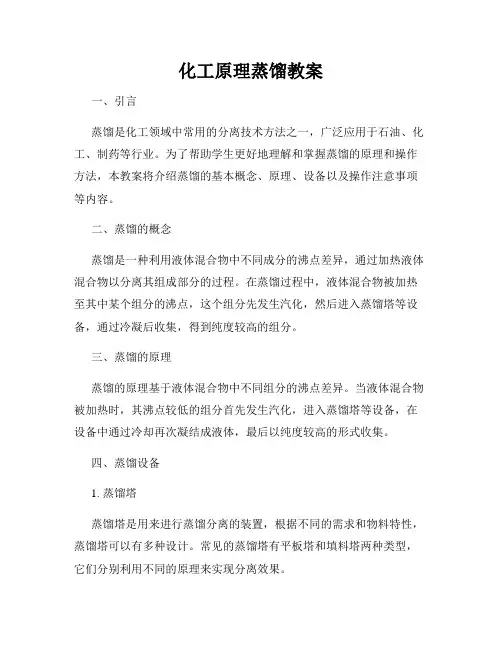

化工原理蒸馏教案一、引言蒸馏是化工领域中常用的分离技术方法之一，广泛应用于石油、化工、制药等行业。
为了帮助学生更好地理解和掌握蒸馏的原理和操作方法，本教案将介绍蒸馏的基本概念、原理、设备以及操作注意事项等内容。
二、蒸馏的概念蒸馏是一种利用液体混合物中不同成分的沸点差异，通过加热液体混合物以分离其组成部分的过程。
在蒸馏过程中，液体混合物被加热至其中某个组分的沸点，这个组分先发生汽化，然后进入蒸馏塔等设备，通过冷凝后收集，得到纯度较高的组分。
三、蒸馏的原理蒸馏的原理基于液体混合物中不同组分的沸点差异。
当液体混合物被加热时，其沸点较低的组分首先发生汽化，进入蒸馏塔等设备，在设备中通过冷却再次凝结成液体，最后以纯度较高的形式收集。
四、蒸馏设备1. 蒸馏塔蒸馏塔是用来进行蒸馏分离的装置，根据不同的需求和物料特性，蒸馏塔可以有多种设计。
常见的蒸馏塔有平板塔和填料塔两种类型，它们分别利用不同的原理来实现分离效果。
2. 冷凝器冷凝器主要用于将蒸馏塔中汽化的组分冷凝成液体。
冷凝器通常采用水冷或空气冷却方式，将蒸汽冷却后转化为液体。
3. 分离器分离器用于将收集到的液体组分进行进一步的分离。
分离器可以根据需要采用不同的分离方式，如提取、结晶等。
五、蒸馏的操作步骤1. 准备工作a. 确定需要分离的液体混合物及其组分的沸点差异。
b. 检查蒸馏设备，确保设备完好无损。
c. 准备收集容器和冷却设备。
2. 加热液体混合物a. 将液体混合物装入蒸馏塔。
b. 启动加热设备，逐渐升温。
3. 蒸馏分离a. 确保蒸馏塔中压力适宜，使得沸点较低的组分先行汽化。
b. 进行冷凝，将汽化的组分冷凝成液体。
4. 收集组分a. 通过分离器，将收集到的液体组分进一步纯化和分离。
b. 将纯度较高的组分收集至容器中。
六、蒸馏操作注意事项1. 安全第一。
a. 确保蒸馏设备的安全性能良好。
b. 加热时注意火源控制，避免发生火灾或爆炸。
2. 操作细节。
a. 严格控制蒸馏温度，避免过高或过低的温度导致分离效果不理想。
化工原理之蒸馏培训课件1. 蒸馏的基本原理蒸馏是一种通过控制液体的汽化和冷凝来分离混合物的常用技术。
在蒸馏过程中，通过对混合物加热，使其蒸发，然后将蒸汽通过冷凝器冷凝，生成纯净的组分。
1.1 蒸馏的基本过程蒸馏可以分为以下几个基本过程： - 加热：将混合物加热到使其中的易挥发组分蒸发的温度。
-蒸发：易挥发组分随着蒸汽脱离混合物。
- 冷凝：将蒸汽通过冷凝器冷凝成液体。
- 收集：将冷凝后的液体收集。
1.2 蒸馏的作用蒸馏技术可以用于以下几个方面： - 分离纯净组分：通过蒸馏，可以将混合物中的组分分离出来，得到纯净的单一组分。
- 浓缩液体：通过蒸馏，可以将溶液蒸发浓缩，得到更浓的溶液或者固体。
- 去除杂质：通过蒸馏，可以将混合物中的杂质分离出去，得到纯净的物质。
2. 蒸馏的分类根据不同的实际应用和具体工艺条件，蒸馏可以分为以下几种分类：2.1 常压蒸馏常压蒸馏是一种在大气压下进行的蒸馏过程，常用于液体分离和某些化学反应的应用中。
常压蒸馏的特点是操作简单，但分离效果较差。
2.2 精馏精馏是一种利用物料在不同温度下汽化和冷凝的特性进行分离的技术。
精馏相对于常压蒸馏来说，可以得到更高纯度的产品。
精馏过程中，通常会采用多个分馏塔，每个分馏塔的操作压力和温度都不同。
2.3 水蒸气蒸馏水蒸气蒸馏是一种利用水蒸气的汽化和冷凝过程进行分离的技术。
水蒸气蒸馏广泛应用于精制石油产品、生物制药、食品加工等领域。
水蒸气蒸馏可以提高分离效果，得到更高纯度的产品。
3. 蒸馏的设备和操作在蒸馏过程中，涉及到一些常用的设备和操作方法。
3.1 蒸馏塔蒸馏塔是进行精馏蒸馏的主要设备，常用于分离液体混合物。
蒸馏塔通常由填料层和塔板组成，通过塔板和填料的结构，可以增加液体和气体之间的接触面积，提高分离效果。
3.2 冷凝器冷凝器是将蒸汽冷凝成液体的设备，常用于蒸馏过程中收集纯净组分。
冷凝器通常采用冷却水循环或冷却剂来降低蒸汽的温度并冷却。
化工原理学–蒸馏引言蒸馏是化工过程中常用的一种分离技术，通过对混合物进行加热使其产生蒸汽，再将蒸汽冷凝得到纯净物质的方法。
在化工领域，蒸馏广泛应用于石油和化学工业中，用于分离液体混合物中的组分。
蒸馏原理蒸馏是基于物质的不同沸点而进行的分离技术。
在一种混合物中，不同成分具有不同的沸点，通过加热可以将低沸点成分转变为蒸汽，然后再通过冷凝将蒸汽转变为液体，从而实现纯度较高的分离。
在蒸馏过程中，需要一个蒸馏塔来进行操作。
蒸馏塔通常由一个加热器、塔板和冷凝器组成。
混合物首先被加热，在塔板上产生蒸汽。
蒸汽在塔板上与冷凝液进行接触，使其冷凝并收集。
这样，高沸点成分留在塔板上，而低沸点成分则以蒸汽的形式进入上层。
通过逐层重复这个过程，可以实现对混合物中各成分的分离。
蒸馏的分类蒸馏可以根据不同的条件和原理进行分类。
常见的蒸馏方法包括常压蒸馏、减压蒸馏、真空蒸馏等。
1.常压蒸馏：常压蒸馏是在常压条件下进行的蒸馏过程。
常压蒸馏适用于沸点较低的液体混合物，其中低沸点成分可以轻松转化为蒸汽。
2.减压蒸馏：减压蒸馏是在降低环境压力的条件下进行的蒸馏过程。
通过降低环境压力，可以使高沸点成分在较低温度下转化为蒸汽，从而减少热量的需求。
3.真空蒸馏：真空蒸馏是在低于大气压的条件下进行的蒸馏过程。
真空蒸馏适用于高沸点液体或易分解的物质，可以避免在较高温度下进行加热，从而减少热敏感成分的损失。
蒸馏的应用蒸馏作为一种常用的分离技术，广泛应用于石油炼制、化学工业、食品工业等领域。
1.石油炼制：蒸馏在石油炼制过程中起到了至关重要的作用。
通过蒸馏，可以将原油中的各种成分分离出来，例如汽油、柴油、润滑油和残渣等。
这种蒸馏过程被称为石油精馏。
2.化学工业：在化学工业中，蒸馏被广泛用于分离和纯化化学品。
例如，通过蒸馏可以从反应产物中分离出目标产品，并去除杂质。
3.食品工业：蒸馏也在食品工业中得到应用。
例如，酿酒过程中的蒸馏可以用于分离酒精和水，从而提高酒精的浓度。
