宽角扫描双线极化相控阵天线的制作方法
- 格式：pdf
- 大小：170.59 KB
- 文档页数：10
文档推荐
-
宽角扫描双线极化相控阵天线的制作方法页数:10
-
一种宽带宽角双极化相控阵天线单元研究页数:4
-
一种宽波束相控阵天线单元页数:4
-
一种宽波束相控阵天线单元页数:4
-
宽带宽角扫描相控阵雷达技术研究页数:4
下载文档原格式
合集下载
宽带宽角扫描相控阵天线系统
宽带宽角扫描相控阵天线系统随着无线通信技术的快速发展，相控阵天线系统在雷达、无线通信和电子战等领域的应用越来越广泛。
宽带宽角扫描相控阵天线系统具有宽频带、高角度覆盖和快速扫描等优势，成为当前研究的热点。
本文将介绍宽带宽角扫描相控阵天线系统的设计思路、实验结果及总结与展望。
关键词：相控阵天线、宽带宽角扫描、相控阵列、天线元、波束形成相控阵天线系统最早应用于军事领域，通过控制天线阵列中天线元的相位和幅度，改变波束的方向和形状，实现扫描和跟踪目标。
随着科技的不断发展，相控阵天线系统的应用逐渐扩展到民用领域，如无线通信、导航和雷达等。
宽带宽角扫描相控阵天线系统能够在宽频带内实现高角度覆盖和快速扫描，提高系统的抗干扰能力和目标检测能力，具有很高的应用价值。
宽带宽角扫描相控阵天线系统的设计思路主要包括以下方面：天线元设计：为了实现宽带宽角扫描，需要设计具有宽带性能的天线元。
可以采用偶极子、贴片天线或波导缝隙天线等，并优化其结构以实现宽频带覆盖。
相控阵列设计：根据应用需求，设计合适的相控阵列规模和排列方式。
为了实现高角度覆盖，需要合理设计天线元的激励幅度和相位，以及它们在阵列中的排列方式。
波束形成网络设计：采用合适的波束形成网络，实现天线元激励的幅度和相位的控制。
可以使用模拟移相器、数字波束形成器或其他波束形成网络来实现。
控制系统设计：为了实现快速扫描，需要设计高效的控制系统，包括数据采集、处理和传输等环节。
可以采用高速数字信号处理器或其他专用控制芯片来实现。
我们设计并制作了一个宽带宽角扫描相控阵天线系统，并对其实进行了实验测试。
实验中采用了24个天线元组成正方形阵列，每个天线元为24GHz双极化贴片天线。
通过波束形成网络对天线元进行激励，实现波束的高角度覆盖和快速扫描。
实验结果表明，该系统在20GHz 频带内具有良好的宽带性能，并且在40°扫描角度范围内波束形状变化平滑，角度分辨率达到5°。
相控阵天线宽角宽带扫描方法研究
相控阵天线宽角宽带扫描方法研究一、简述随着无线通信技术的不断发展，相控阵天线在宽角宽带扫描方面的研究越来越受到关注。
相控阵天线是一种利用多个振子相互干涉的原理实现信号发射和接收的天线，具有频率选择性好、方向性强、抗干扰能力强等优点。
然而传统的相控阵天线在进行宽角宽带扫描时，往往面临着频谱扩展能力不足、扫描速度慢、易受环境干扰等问题。
因此研究一种高效、稳定、抗干扰的相控阵天线宽角宽带扫描方法具有重要的理论和实际意义。
本文主要研究了相控阵天线宽角宽带扫描方法，首先分析了传统方法存在的问题，然后提出了一种基于数字信号处理技术的新型宽角宽带扫描方法。
该方法通过引入自适应滤波器对信号进行动态处理，实现了宽角宽带扫描的有效控制。
同时为了提高扫描速度和稳定性，本文还设计了一种并行化的扫描方案，将扫描过程分为多个子任务，通过多线程并行执行的方式提高了扫描效率。
此外为了降低环境干扰对扫描结果的影响，本文还采用了自适应调制技术对信号进行调制，提高了抗干扰能力。
通过对所提出的宽角宽带扫描方法进行仿真验证和实际应用测试，本文证明了该方法在提高扫描速度、稳定性和抗干扰能力方面具有明显的优势。
这为相控阵天线在宽角宽带通信领域的应用提供了有力的理论支持和技术保障。
1. 相控阵天线的概述和发展历程相控阵天线是一种利用多个天线单元相互之间的相位和振幅关系来实现空间波束控制的天线系统。
随着科技的发展，相控阵天线在通信、雷达、导航等领域得到了广泛应用。
本文将研究相控阵天线宽角宽带扫描方法，以提高其在宽角宽带信号处理中的应用性能。
相控阵天线的发展历程可以追溯到20世纪60年代，当时人们开始研究如何利用多个天线单元来实现空间波束控制。
在70年代和80年代，相控阵天线技术得到了进一步发展，尤其是数字信号处理技术的应用，使得相控阵天线能够实现更精确的波束形成和控制。
90年代以后，随着微电子技术和计算机技术的飞速发展，相控阵天线的研究进入了一个新的阶段，如多波束天线、自适应天线等新型天线结构相继出现。
一种宽带宽角双极化相控阵天线单元研究
图4
Vivaldi 天线单元与金属匹配柱实物
在 HFSS11． 0 中建立双极化单元模型， 在周期边 界条件下进行仿真优化， 阵中双极化单元 2 个激励端 口法线方向的驻波曲线如图 5 所示， 从仿真结果中可 ， Vivaldi 以看出 本文设计的双极化 天线单元的驻波带 宽达到了 3 倍频程以上。
0
引
言
因槽的形状不同而使天 衬底层的金属板上开槽而成， 线有多种形式， 如指数渐变开槽天线（ Vivaldi） ， 线性渐 LTSA ） 、 变开槽天线 （ Linearly Tapered Slot Antenna， 固 CWSA ） 定宽度开槽天线（ Constant Width Slot Antenna， ， 对它们激励可以采用常规的微带线、 带状线等 馈电结构来完成。开槽天线亦属于微带类结构， 具有 等 重量轻、 体积小、 成本低、 便于设计加工、 易于大规模集 成等优势， 不仅能实现宽带与双极化， 而且还可以提供 宽的空间扫描角度， 通过合适的匹配网络， 其效率也能 。 达到一定的要求 Vivaldi 天线具有体积小、 宽频带、 结构简单等优 点， 适于用作宽带宽角扫描相控阵天线的阵列单元 。 综合考虑上述几种宽带天线后及 Vivaldi 天线特点， 本 文采用 Vivaldi 单元形式。
第 33 卷 第 11 期 2011 年 11 月
现代雷达 Modern Radar 中图分类号： TN82 文献标志码： A
Vol． 33 No． 11 Nov． 2011 文章编号： 1004－7859 （ 2011 ） 11－0059－04
·天馈伺系统·
一种宽带宽角双极化相控阵天线单元研究
1 1 1， 2 1， 2 于大群 ， 吴鸿超 ， 何丙发 ， 朱瑞平
宽带宽角扫描双极化阵列天线设计
图 ７ 宽度 宽 角扫描 阵列 天线 实物照 片
４ 阵列天线测试 结果
采 用矢 量 网络 分 析 仪 Ａ ｉｎ８ １Ｅ ｇｅｔ７９ Ｓ对 该 阵 列 天 ｌ
： Ｉ’ Ｗ Ｒ Ｈｌ ， Ｓ Ｉ／ Ｆ Ｒ ｌ
５． １ ＲＩ ｆ ）（ ４ ８５ Ｉ１ 【 ） ｎ （）
的缝隙结构是辐射或接收能量 的主体 ， 其中不 同的工 作频点对应相应 的 ｈ ２的缝隙宽度 （ ／ Ａ为该频点的波
长 ） 如图 １ 示 。 ， 所
该天线的结构 比较简单 ， 由两层微带板粘合而成 ， 其中最顶层 、 中间层和最底层为金属 ， 如图 ２所示 。最 顶层和最底层金属结构是相同的 ， 均为槽线 （ 如图 １ 实 线所示 ） 的缝隙结构。槽线 由 ３ 部分构成 ， １ 第 部分是 圆形槽线 ， 对微带传输起到阻抗匹配作用； ２部分是 第
矩形阵。由上述确定的矩形栅格尺寸可知整个天线阵
面的尺寸为 ： ９×０＝ ７ ｍ； ＝ ３ ２０ｍ Ｌ＝ ３ ２０ｍ Ｗ ８ ０＝ ４ ｍ。天 ｘ
～
Ｘ
０
图 ５ 单 元矩形 栅格排 列 示 意 图
４ — ２
官 伟
等
宽带宽角扫描双极化阵列天线设计
椰
图 ６ 宽度 宽角扫描 阵列天 线仿真模 型
摘 要： 设计 了一种宽带宽角扫描双极化 ｖ ａ ｉ ｉ ｌ 阵列天线。通过微 带线向槽线耦合馈 电， ｖｄ 设计 了工作于 １ ６Ｇ ｚ ｖ ａ ｉ — Ｈ 的 ｉ ｌ 双极化天线阵， ｖｄ 并对加工的实物进行 了测试。阵中单元驻波小于 １５ 天线阵两维扫描角度达到 ± ０ 。试验结果表明， ．， ６。 该天线在电子对抗、 宽带通信等领域具有
雷达与对抗
２ １ 年 ０１
相控天线制作方法-概述说明以及解释
相控天线制作方法-概述说明以及解释1.引言1.1 概述相控天线是一种用于无线通信系统的重要设备，它通过控制相位和振幅来实现波束的形成和指向性的调整。
相控天线由多个天线单元组成，每个天线单元都可以通过控制电路实现相位和振幅的调整。
通过动态调整每个天线单元的相位和振幅，相控天线可以实现快速、精确的波束形成，并且能够在不同通信方向上进行灵活的调整。
相控天线制作方法是研发相控天线的关键步骤之一。
在制作相控天线时，需要考虑多个因素，包括天线单元的数量、布局方式、天线单元之间的相互作用、射频电路设计等。
目前，相控天线的制作方法主要包括以下几个关键要点。
首先，需要确定相控天线的天线单元数量和布局方式。
天线单元的数量决定了相控天线的指向性和波束宽度，通常情况下，天线单元越多，相控天线的指向性和波束的分辨率越高。
天线单元的布局方式可以是线性阵列、面阵列或其他形式，不同布局方式对相控天线的指向性和波束形成的效果有所影响。
其次，需要设计相控天线的射频电路。
射频电路主要包括解调器、功放器和相位调节器等功能模块，用于控制天线单元的相位和振幅。
射频电路的设计需要考虑信号处理算法和电路实现的匹配性，以确保相控天线可以有效地实现波束形成和指向性调整。
最后，还需要进行相控天线的制作和调试。
相控天线的制作过程中需要注意天线单元的精确安装和布线，以及射频电路的正确连接和调试。
在制作完成后，还需要进行相控天线的性能测试和指向性测量，以验证相控天线的波束形成效果和指向性调整能力。
总之，相控天线制作方法是实现相控天线功能的重要环节，通过合理设计和精确制作，可以实现相控天线的高效波束形成和指向性调整。
相控天线的研发和制作将为无线通信系统的发展带来更多的可能性和应用场景。
文章结构部分的内容可以包括以下几个方面的介绍：1.2 文章结构：本文主要包括引言、正文和结论三个部分。
其中引言部分概述了相控天线制作方法的重要性及目的，为读者提供了进一步了解该主题的动力和背景。
相控阵天线宽角宽带扫描方法研究
相控阵天线宽角宽带扫描方法研究相控阵天线因其独特的波束控制能力广泛用于雷达、通信等领域。
具备宽角宽带扫描能力的相控阵天线更是确保相关系统高性能工作的关键技术,亦是相控阵天线领域的热点和难点问题。
阵列单元间的相互作用,即互耦,会改变单元上电流的幅度和相位分布,导致单元呈现出不同于孤立状态下的阻抗和辐射特性,进而影响阵列扫描性能。
因此互耦是造成宽角宽带扫描成为设计难点的主要原因。
本文从关键的互耦控制角度出发,对相控阵天线宽角宽带扫描方法进行深入研究,主要工作概括如下:1.从补偿互耦的角度出发,研究了基于重叠馈电结构的互耦补偿网络。
通过分析其互耦补偿机制,我们发现重叠馈电网络引入了随扫描角度变化的补偿耦合信号。
随后采用电路模型和全波仿真相结合的研究方式,对重叠馈电网络的具体设计过程进行了详细说明。
在研究中我们发现功分器输出臂的相位调整作用是重叠馈电网络实现大角度扫描时互耦补偿的关键。
最后设计、加工并且测试了采用重叠馈电网络的16单元微带天线线阵。
得益于改善的宽角阻抗匹配,仿真和测试结果均显示该阵列在中心频率扫描至±60°时增益下降小于3dB,实现了宽角扫描。
2.从补偿互耦的角度出发,研究了基于连接耦合器的两类互耦补偿网络。
这两类网络都是通过有意引入一路间接耦合信号来抵消天线辐射口径上的直接耦合信号,进而补偿由直接耦合信号造成的阵列单元有源输入阻抗随扫描角的变化。
耦合器用来控制间接耦合信号的幅度,传输线用来连接相邻耦合器并进行相位调整。
利用散射矩阵理论,详细分析了这两类网络的工作原理,并给出了一般性的设计步骤。
第一类互耦补偿网络使用了匹配电阻,其损耗不容忽视。
为此我们提出了不需要电阻加载的第二类互耦补偿网络,并在二单元微带天线阵列上进行了仿真和实验验证。
仿真和实验结果表明,由于直接和间接耦合信号相互抵消,相邻单元馈电端口的隔离度得到显著提高。
进一步我们对两类互耦补偿网络的带宽特性进行分析,并针对第一类网络给出了提高互耦补偿带宽的解决方案。

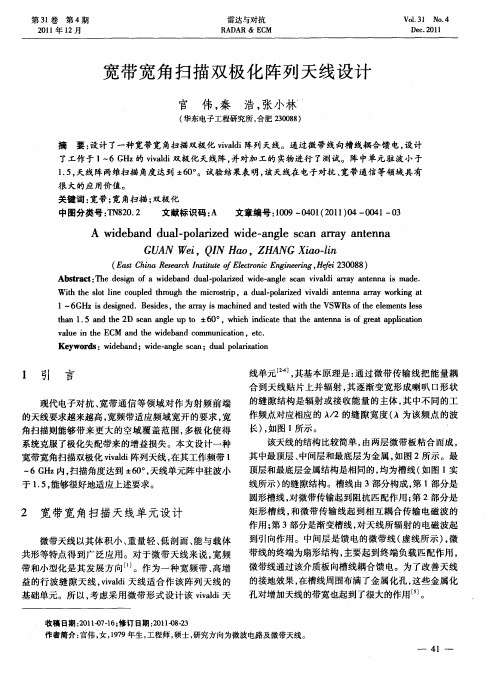

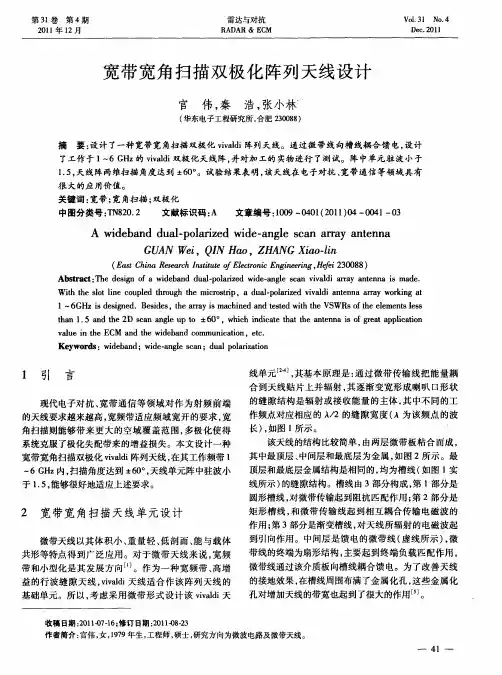

宽带宽角扫描双极化阵列天线设计

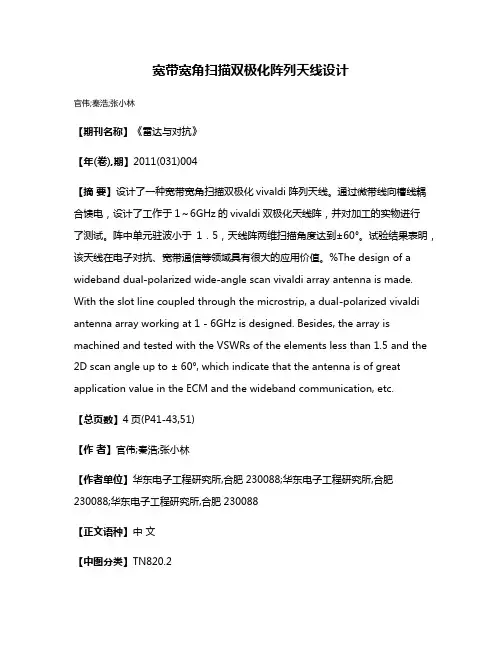

宽带宽角扫描双极化阵列天线设计官伟;秦浩;张小林【期刊名称】《雷达与对抗》【年(卷),期】2011(031)004【摘要】设计了一种宽带宽角扫描双极化vivaldi阵列天线。
通过微带线向槽线耦合馈电，设计了工作于1～6GHz的vivaldi双极化天线阵，并对加工的实物进行了测试。
阵中单元驻波小于1．5，天线阵两维扫描角度达到±60°。
试验结果表明，该天线在电子对抗、宽带通信等领域具有很大的应用价值。
%The design of a wideband dual-polarized wide-angle scan vivaldi array antenna is made. With the slot line coupled through the microstrip, a dual-polarized vivaldi antenna array working at 1 - 6GHz is designed. Besides, the array is machined and tested with the VSWRs of the elements less than 1.5 and the 2D scan angle up to ± 60°, which indicate that the antenna is of great application value in the ECM and the wideband communication, etc.【总页数】4页(P41-43,51)【作者】官伟;秦浩;张小林【作者单位】华东电子工程研究所,合肥230088;华东电子工程研究所,合肥230088;华东电子工程研究所,合肥230088【正文语种】中文【中图分类】TN820.2【相关文献】1.V 频段星载宽角扫描圆极化阵列天线设计 [J], 李佳美;官正涛2.Ku波段宽角扫描圆极化微带阵列天线设计 [J], 尹继亮3.一种宽带宽角扫描天线设计 [J], 杨志刚; 陈晓萌; 钱剑勋4.宽频带宽扫描角多极化相控阵天线设计 [J], 贺友龙;梁洪灿;赵呈昊;沈千朝;水孝忠5.宽频带宽扫描角多极化相控阵天线设计 [J], 贺友龙;梁洪灿;赵呈昊;沈千朝;水孝忠因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图片简介:本技术提供了一种宽角扫描双线极化相控阵天线，包括：交替设置的垂直极化波导缝隙天线和水平极化微带伞状振子天线；波导缝隙天线向自由空间辐射电场方向与缝隙垂直的垂直极化电磁波，微带伞状振子天线辐射电场方向与振子平行的水平极化电磁波。
本技术中的两种极化天线分别在水平、垂直两个维度上扩展成阵列形式，相互间不占用面积，提升了口径利用效率，并且由于具有较小的单元间距，从而具备大角度扫描的能力；波导缝隙天线和其馈电网络的阵列平面在水平方向上，并作为微带振子天线的金属反射地板；微带振子天线的阵列平面在垂直方向上，并起到了降低波导缝隙天线单元间互耦的作用。
技术要求1.一种宽角扫描双线极化相控阵天线，其特征在于，包括：交替设置的垂直极化波导缝隙天线和水平极化微带伞状振子天线；波导缝隙天线构成微带伞状振子天线的反射地板，微带伞状振子天线构成波导缝隙天线单元间的隔离墙；波导缝隙天线向自由空间辐射电场方向与缝隙垂直的垂直极化电磁波，微带伞状振子天线辐射电场方向与振子平行的水平极化电磁波。
2.根据权利要求1的宽角扫描双线极化相控阵天线，其特征在于，垂直极化波导缝隙天线包括：辐射缝、辐射波导、耦合缝隙、合路波导和馈电探针；辐射缝设置在辐射波导上，并沿辐射波导中心线交错排列，构成波导缝隙天线的辐射元；辐射波导为宽边单脊波导，辐射波导的宽边尺寸与波束扫描要求相关；射频信号由射频接头通过馈电探针馈入合路波导，合路波导用于通过工字形耦合缝隙将两段辐射波导的能量合为一路；耦合缝隙设置在辐射波导上，用于将合路波导中的射频能量输送给辐射波导，并通过辐射缝隙辐射入自由空间。
3.根据权利要求2的宽角扫描双线极化相控阵天线，其特征在于，垂直极化波导缝隙天线还包括：阻抗调谐块和阻抗阶梯变换段，阻抗调谐块为设置在合路波导非脊边上的矩形结构；阻抗阶梯变换段为设置在合路波导脊边上的两段圆形空腔结构；阻抗调谐块中心开孔，馈电探针通过阻抗阶梯变换段之后插入阻抗调谐块的孔内。
4.根据权利要求2的宽角扫描双线极化相控阵天线，其特征在于，辐射缝隙的数量为多个；耦合缝隙的形状包括：倾斜缝或者H形缝。
5.根据权利要求3的宽角扫描双线极化相控阵天线，其特征在于，阻抗调谐块的形状包括：方形、矩形、三角形、圆形、椭圆形、正多边形、不规则多边形中的任一种。
6.根据权利要求3的宽角扫描双线极化相控阵天线，其特征在于，阻抗阶梯变换段包括多段、多种尺寸。
7.根据权利要求1的宽角扫描双线极化相控阵天线，其特征在于，水平极化微带伞状振子天线包括：倾斜辐射振子、微带巴伦、隔离桩、带状线馈电网络；倾斜辐射振子和微带巴伦印刷于介质板两侧；隔离桩与微带振子位于介质板同侧；带状线馈电网络通过两面金属屏蔽层与波导缝隙天线相接触。
8.根据权利要求7的宽角扫描双线极化相控阵天线，其特征在于，隔离桩包括：方形、矩形、三角形中的任一种。
9.根据权利要求7的宽角扫描双线极化相控阵天线，其特征在于，带状线馈电网络包括：微带线形式。
技术说明书宽角扫描双线极化相控阵天线技术领域本技术涉及无线通信技术领域，具体地，涉及宽角扫描双线极化相控阵天线。
背景技术早期的合成孔径雷达(SyntheticAperture Radar，SAR)系统均采用单极化天线来发射、接收信号。
因此，只能对地物在特定极化方式下的后向散射特性进行测量，而不能分析地表分布差异造成的去极化和交叉极化过程，其对地物信息的提取是不完全的。
极化是电磁波的本质属性之一，是除频率、幅度和相位之外的又一维重要信息。
地物目标的形状、方向和介电常数对极化均很敏感。
为了克服这种成像体制的缺陷，国内外已发展出多种具备双极化或全极化观测能力的SAR系统，这其中最为关键的就是双线极化阵列天线系统。
目前双线极化天线的实现形式大概可以分为以下几类：(1)纵向堆叠：天线单元多采用微带形式，在阵面法线方向上层叠不同极化形式的天线单元。
其中，上层极化单元的馈电必须穿过下层极化单元，馈电网络复杂，不适用于阵列天线。
(2)横向平铺，相互嵌套：通常采用将高频单极化天线单元嵌套进低频正交极化单元中的形式，缺点是当应用于相控阵体制时，两种极化的天线扫描能力不能保持相同。
若两种极化的天线单元同频，则会因为两种极化单元间距过小而出现隔离度下降的问题。
(3)横向平铺，交错排列：天线单元多采用波导缝隙形式。
缺点是每种极化的天线口径利用率低，且不能实现大角度扫描。
技术内容针对现有技术中的缺陷，本技术的目的是提供一种宽角扫描双线极化相控阵天线。
根据本技术提供的一种宽角扫描双线极化相控阵天线，包括：交替设置的垂直极化波导缝隙天线和水平极化微带伞状振子天线；波导缝隙天线构成微带伞状振子天线的反射地板，微带伞状振子天线构成波导缝隙天线单元间的隔离墙；波导缝隙天线向自由空间辐射电场方向与缝隙垂直的垂直极化电磁波，微带伞状振子天线辐射电场方向与振子平行的水平极化电磁波。
可选地，垂直极化波导缝隙天线包括：辐射缝、辐射波导、耦合缝隙、合路波导和馈电探针；辐射缝设置在辐射波导上，并沿辐射波导中心线交错排列，以构成波导缝隙天线的辐射元；辐射波导为宽边单脊波导，辐射波导的宽边尺寸与波束扫描要求相关；射频信号由射频接头通过馈电探针馈入合路波导，合路波导用于通过耦合缝隙将两个辐射波导的能量合为一路；“工”字形耦合缝隙设置在辐射波导上，用于将合路波导中的射频能量输送给辐射波导，并通过辐射缝隙辐射入自由空间。
可选地，垂直极化波导缝隙天线还包括：阻抗调谐块和阻抗阶梯变换段，阻抗调谐块为设置在合路波导非脊边上的矩形结构；阻抗阶梯变换段为设置在合路波导的脊边上的圆形空腔结构；阻抗调谐块中心开孔，馈电探针通过阻抗调谐的开孔和阻抗阶梯变换段之后向合路波导馈电。
可选地，辐射缝隙的数量为多个；耦合缝隙的形状包括：倾斜缝或者H形缝。
可选地，阻抗调谐块的形状包括：方形、矩形、三角形、圆形、椭圆形、正多边形、不规则多边形中的任一种。
可选地，阻抗阶梯变换段的包括多种尺寸。
可选地，水平极化微带伞状振子天线包括：倾斜辐射振子、微带巴伦、隔离桩、带状线馈电网络；倾斜辐射振子和微带巴伦印刷于介质板两侧；隔离桩与微带振子位于介质板同侧；带状线馈电网络通过两面金属屏蔽层与波导缝隙天线相接触。
可选地，隔离桩包括：方形、矩形、三角形中的任一种。
可选地，带状线馈电网络也可以采用微带线形式。
与现有技术相比，本技术具有如下的有益效果：本技术提供一种宽角扫描双线极化相控阵天线，通过将微带天线与波导天线相结合，实现了天线设计的轻量化；两种极化天线单元、馈电网络的排布方向相互垂直，实现了口径利用率的最大化；波导天线作为微带天线的反射地板，同时微带天线为波导天线单元间提供了隔离屏蔽的作用，具有功能复用的特点。
另外，本实施例中的天线由于口径利用率高、单元间距小，具有两种线极化天线均能实现大角度扫描的能力。
附图说明通过阅读参照以下附图对非限制性实施例所作的详细描述，本技术的其它特征、目的和优点将会变得更明显：图1为本技术提供的宽角扫描双线极化相控阵天线的爆炸示意图；图2为本技术实施例的垂直极化波导缝隙天线结构爆炸图；图3为本技术实施例的垂直极化波导缝隙天线正视图；图4为本技术实施例的水平极化微带伞状振子天线结构爆炸图；图5为本技术实施例的水平极化微带伞状振子天线正视图；图6为本技术实施例的宽角扫描双线极化相控阵天线的整体结构示意图；图7为本技术实施例的垂直极化波导缝隙天线单元间隔离度示意图；图8为本技术实施例的垂直极化波导缝隙天线扫描40°方向图；图9为本技术实施例的水平极化微带伞状振子扫描40°方向图。
具体实施方式下面结合具体实施例对本技术进行详细说明。
以下实施例将有助于本领域的技术人员进一步理解本技术，但不以任何形式限制本技术。
应当指出的是，对本领域的普通技术人员来说，在不脱离本技术构思的前提下，还可以做出若干变化和改进。
这些都属于本技术的保护范围。
本技术提供一种宽角扫描双线极化相控阵天线，包括：交替设置的垂直极化波导缝隙天线和水平极化微带伞状振子天线；波导缝隙天线构成微带伞状振子天线的反射地板，微带伞状振子天线构成波导缝隙天线的隔离墙；波导缝隙天线向自由空间辐射电场方向与缝隙垂直的垂直极化电磁波，微带伞状振子天线辐射电场方向与振子平行的水平极化电磁波。
本实施例中，垂直极化波导缝隙天线沿水平方向铺装，水平极化微带伞状振子天线沿垂直方向安装，两者交替设置且相互不占用面积；其中，波导缝隙天线同时作为微带伞状振子天线的反射地板，微带伞状振子天线为波导缝隙天线提供隔离墙作用，从而提高单元间隔离度、降低天线单元的有源驻波。
示例性的，垂直极化波导缝隙天线包括：辐射缝、辐射波导、耦合缝隙、合路波导、阻抗调谐块、阻抗变化段和馈电探针；辐射缝设置在辐射波导上，并沿辐射波导中心线交错排列，构成垂直极化波导缝隙天线的辐射元；辐射波导为宽边单脊波导，其宽边尺寸由波束扫描要求相关；“工”字形耦合缝隙设置在辐射波导上，用于将合路波导中的射频能量输送给辐射波导，并通过辐射缝隙辐射入自由空间。
示例性的，辐射缝开缝于辐射波导宽边，沿中线交错排列，辐射电磁波的极化方向与辐射缝垂直，数量为8个；辐射波导为宽边加脊形式；耦合缝开缝于辐射波导脊边，数量为2个；合路波导与辐射波导结构形式一致，其非脊边与辐射波导的脊边共壁厚，通过“工”字形耦合缝将能量输送至辐射波导；阻抗调谐块为合路波导非脊边上的矩形结构，其中心开孔，探针插入其中；阻抗阶梯变换段为合路波导脊边上的多段圆形空腔结构，具有两种不同的半径尺寸。
可选地，辐射缝隙的数量可以是任意多个。
耦合缝隙可以是倾斜缝和H形缝，或其它异形结构。
阻抗调谐块可以是方形、矩形、三角形、圆形、椭圆形、正多边形、不规则多边形的一种。
阻抗阶梯变换段的半径尺寸可以是三种尺寸，或多种。
本实施例中，水平极化微带伞状振子天线包括：倾斜辐射振子、微带巴伦、隔离桩、带状线馈电网络；倾斜辐射振子和微带巴伦印刷于介质板两侧；隔离桩与微带振子位于介质板同侧；带状线馈电网络通过两面金属屏蔽层与波导缝隙天线相接触。
可选地，隔离桩可以是方形、矩形、三角形的一种，或其它异形结构。
带状线馈电网络也可以采用微带线形式。
具体地，以一共口径、采用两维安装方式的8*8元宽角扫描双线极化相控阵天线为例，进行详细说明，其阵元的数量可以根据应用的需求进行扩展或减少。
需要说的是，上述辐射缝隙的数量为8个，但并不局限于8个。
图1为本技术提供的宽角扫描双线极化相控阵天线的爆炸示意图，如图1所示，该宽角扫描双线极化相控阵天线包括8个双极化天线单元，每个双极化单元又由两种极化形式、结构形式、材料属性均不同的垂直极化波导缝隙天线1，水平极化微带伞状振子天线2组成。
