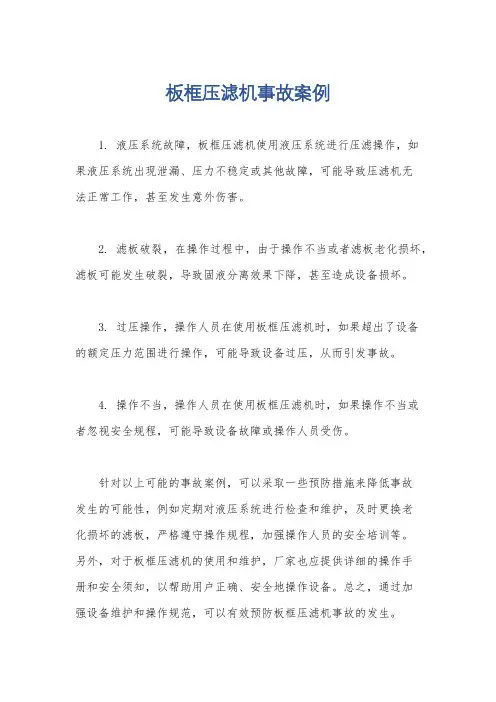

板框压滤机事故案例
1. 液压系统故障，板框压滤机使用液压系统进行压滤操作，如
果液压系统出现泄漏、压力不稳定或其他故障，可能导致压滤机无
法正常工作，甚至发生意外伤害。

2. 滤板破裂，在操作过程中，由于操作不当或者滤板老化损坏，滤板可能发生破裂，导致固液分离效果下降，甚至造成设备损坏。

3. 过压操作，操作人员在使用板框压滤机时，如果超出了设备
的额定压力范围进行操作，可能导致设备过压，从而引发事故。

4. 操作不当，操作人员在使用板框压滤机时，如果操作不当或
者忽视安全规程，可能导致设备故障或操作人员受伤。

针对以上可能的事故案例，可以采取一些预防措施来降低事故
发生的可能性，例如定期对液压系统进行检查和维护，及时更换老
化损坏的滤板，严格遵守操作规程，加强操作人员的安全培训等。

另外，对于板框压滤机的使用和维护，厂家也应提供详细的操作手
册和安全须知，以帮助用户正确、安全地操作设备。

总之，通过加
强设备维护和操作规范，可以有效预防板框压滤机事故的发生。

板框式压滤机选型、计算及常见问题分析总结板框式压滤机是工厂普遍采用的一种间歇式过滤设备。

由架座、固定支撑板、滤板、滤框、压紧板、横梁和压紧装置等组成。

架座间装置了两根平行的横梁，滤板和滤框顺序地垂直悬挂在横梁上。

图1所示为板框式压滤机的一种形式。

图1 板框式压滤机1一架座；2一固定支撑板；3一滤板；4一滤框；5一压紧板；6一横梁；7一压紧装置；8一平衡锤；9一清液槽一、板框压滤机的选型板框压滤机是将泥浆填充到滤板之间，通过挤压滤板将水挤出，通过滤布过滤污泥，最终实现脱水。

一般由支撑架、液压缸、滤板、给气系统、滤布冲洗系统和限位装置组成。

设备选型需考虑以下几点：（1）泥饼含水率。

板框压滤机在挤压脱水过程作用形式更加直接、作用时间相对较长，作用效率较高，处理后的泥饼含水率较小，所得泥饼占地空间较小。

（2）板框材质。

板框主要采用不易变形刚度较大，且质量较轻的材料，且在挤压过程中，能够耐高压。

（3）滤布选材。

滤布的选择主要要求耐腐蚀、具有较强的抗拉强度、过滤性较好。

（4）工作形式。

通过采用液压或者气动的形式控制板框移动，其气动噪音较大。

其中，滤板和滤布的选择尤为重要。

1、滤板的选择滤板的选材至关重要。

考虑到滤板的工作环境，污泥中含有腐蚀性物质，具有一定的耐腐蚀性，工作过程中反复挤压撞击，滤板要有一定的强度，同时要有一定的耐磨性。

目前常用滤板的材料有：（1）PP高分子聚丙烯，是目前最常用的。

这种材料，对于各种酸碱性耐受性非常好，包括最强酸氢氟酸，都有良好的耐酸性。

它的工作温度比较小，在实践中发现其最多耐受短时间的70°的物料。

（2）PVDF，是耐酸性，耐温度最好的有机材料，正常耐温可达到150°左右，但耐碱性极差。

（3）天然橡胶滤板，弹性好，但是强度差。

尤其是隔膜，用天然橡胶的还是不错的。

（4）铝质滤板，金属滤板里最轻，但耐酸性相对较差。

（5）铸铁滤板，分量重，耐酸性较差，耐温性极高。

板框压滤机常见故障有哪些？怎么处理？板框压滤机常见故障有哪些？怎么处理？板框压滤机常见故障有哪些？怎么处理？板框压滤机在长时间的使用过程中，假如保养不当或操作失误，会显现一些故障，下面力硕环保机械为您认真介绍一下显现的故障及解决方法。

板框压滤机故障1：压力不足处理方法：溢流阀损坏，维护和修理或更换；油位不够，补充液压油；油泵损坏，更换油泵；阀块和接头处泄漏，拧紧或更换O 型圈；油缸密封圈磨损，更换密封圈。

板框压滤机故障2：保压不佳处理方法：活塞密封圈磨损，更换密封圈；油路泄漏，检修油路；液控单向阀堵塞或磨损，清洗或更换；电磁球阀堵塞或磨损，清洗或更换。

板框压滤机故障3：滤板分裂处理方法：过滤时进料压力过高，调整进料压力；进料温度过高，换高温板或滤前冷却；进料速度过快，降低进料速度；滤板进料孔堵塞，清理进料孔；滤布破损，出料口堵塞，更换滤布，清理干净；煤饼不饱满，清理检查使煤饼饱满。

板框压滤机故障4：滤板向上抬起处理方法：安装基础不平整，重新修整地基；滤板下部除渣不净，清除干净。

板框压滤机故障5：滤液不清处理方法：滤布破损，更换滤布；滤布选择不当，重新试验，更换滤布；滤布开孔过大，更换滤布；滤布缝合处开线，重新缝合。

板框压滤机故障6：液压系统有噪声处理方法：吸入空气，打开放气阀放气；紧固件松动，紧固；液压油粘度过大，降低液压油粘度。

板框压滤机故障7：主梁弯曲处理方法：油缸端地基粗糙自由度不够，重新安装；滤板排列不平行，拉板不同步，重新排列滤板，调整拉板小车同步性；头板不正，压滤支撑架变形，调整找整。

板框压滤机故障8：小车不拉板处理方法：限位开关无信号，调整头板位置；小车不到位，调整小车位置；Y4、Y5不动作，更换Y4、Y5继电器。

板框压滤机故障9：滤布损坏处理方法：滤布上泥多，要适时冲洗；一级旋流器跑粗，更换底流嘴。

以上是板框压滤机在使用过程中的常见故障。

板框式压滤机混浊排放的主要原因1.板框压滤机的滤布损坏。

在这种情况下，第一个原因可能是滤布损坏。

您可以仔细检查流出的滤液的浊度。

如果是由于各个龙头的滤液混浊造成的，则基本上可以判断此处的滤布已损坏。

此时，有必要检查并分析滤布损坏的原因。

如果是由于不适当使用板框压滤机造成的，则在后续操作过程中应注意正确的操作方法并予以更换。

过滤布。

2.滤布选择不当。

为板框压滤机选择滤布时，应根据滤液的某些特性选择合适的滤布。

如果没有正确选择板框压滤机，则很容易使滤布快速失效，并且如果发生这种情况下的浑浊，它会逐渐变得更加严重，并且几乎在所有情况下都会出现问题。

滤布的零件。

或者是由于所选滤布的开口过大引起的。

此时，必须更换合适的滤布。

3.进料口没有得到很好的保护。

这是由于板框式压滤机在进料口泄漏造成的浑浊所致。

如果发现问题是由于进料口保护不良引起的，请检查进料口法兰，垫圈和连接情况。

如果发现诸如损坏之类的异常情况，应及时更换相关零件，清理干净，然后密封并拧紧至入口，然后查看滤液是否混浊。

4.打开板框式压滤机的滤布针迹。

如果发现由滤布缝合线的开口螺纹引起的问题，请卸下滤布并重新缝制。

板框式压滤机的滤布选择必须符合滤液的过滤技术要求。

在安装前，应收缩新的滤布。

开口直径应小于滤板孔径。

当过滤板匹配时，布孔和板孔应相对同心。

板框压滤机应靠近供料孔布的筒壁，否则会导致过滤不清晰，过滤率低和布筒破裂，从而达不到预期的过滤目的。

混浊的输出对板框式压滤机的效率有很大的影响。

如果板框式压滤机仅在工作开始时是浑浊的，则以后会慢慢变得清晰，这是正常现象。

影响板框压滤机过滤效果的主要因素板框压滤机是最先应用于化工脱水的机械，虽然板框压滤机一般为间歇操作、基建设备投资较大、过滤能力也较低，但由于其具有过滤推动力大、滤饼的含固率高、滤液清澈、固体回收率高、调理药品消耗量少等优点，广泛应用于化工、陶瓷、石油、医药、食品、冶炼等行业，也适用于工过滤业污水处理。

影响过滤效果的主要因素
1、压滤机压力控制：众所周知，板框压滤机是通过压力控制和调节来实现过滤功能。

压力系统的质量直接关系到过滤效果的质量，因为多板框架压滤机被带走了。

2、压滤机是过滤速度：现在许多制造商盲目追求产品的过滤速度，却忽略了过滤的本质。

事实上，应该考虑机器的使用速度，并根据液体的浓度和阻力等不同因素进行适当的分配。

污泥越多压滤机残留物越多，设计师在购买前需要自己设计得越好。

3、过滤面积：众所周知，物体通过过滤区的流速越快，从过滤区带走的残渣越多，过滤效果越差。

当然，具有相同密度规格的过滤器比具有大面积的过滤器小。

板框压滤机脱水过程
板与框相间排列而成，在滤板的两侧覆有滤布，用压紧装置把板与框压紧，即在板与框之间构成压滤室。

在板与框的上端中间相同部位开有小孔，压紧后成为一条通道，加压到0.2——0.4MPa的污泥，由该通道进入压滤室，滤板的表面刻有沟槽，下端钻有供滤液排出的孔道，滤液在压力下，通过滤布、沿沟槽与孔道排出滤机，使污泥脱水。

板框压滤机的10个常见问题板框压滤机是一种常见的固液分离设备，广泛应用于化工、医药、食品、冶金等领域。

在使用板框压滤机的过程中，可能会出现许多问题，下面我们就来解答板框压滤机的10个常见问题。

问题一：过滤效果不佳板框压滤机的过滤效果受到许多因素的影响，例如：滤布的状态、压力等。

常见的解决方法有：•更换滤布；•检查并清洗滤板；•适当调整压力。

问题二：滤布损坏滤布的损坏可能导致过滤效率下降，甚至无法正常过滤。

常见的解决方法有：•更换滤布；•修补滤布。

问题三：过滤速度过慢过滤速度过慢可能与滤布饱和、过滤物料粘度过高等因素有关。

常见的解决方法有：•更换滤布；•增加压力；•改变过滤物料的温度和粘度；•改变基质。

问题四：滤布容易堵塞滤布堵塞可能会影响过滤效果，甚至导致设备故障。

常见的解决方法有：•更换更细的滤布；•停机清洗滤板；•改变过滤物料的温度和粘度。

问题五：滤饼难以脱落滤饼脱落困难可能与滤布、过滤物料等因素有关。

常见的解决方法有：•检查并更换滤布；•改变过滤物料的性质；•适当调整压力。

问题六：滤布常年驻留不洁净因素，长期不更换可能产生的难题等方面的解决方法？滤布长期不更换会导致其吸附能力下降，影响过滤效果。

建议定期更换滤布，并在更换后进行清洗处理。

问题七：进料口漏液进料口漏液可能会影响过滤效果，甚至导致设备停机。

常见的解决方法有：•调整进料液位；•更换密封元件。

问题八：过滤板变形过滤板变形可能是由于压力过大或温度过高等原因造成的。

常见的解决方法有：•降低压力或温度；•更换过滤板。

问题九：主机噪音过大主机噪音过大可能与设备运行状态、主轴转速等因素有关。

常见的解决方法有：•检查并更换主轴轴承；•调整主轴转速。

问题十：过滤液体回流过滤液体回流可能是由于介质不一致、进料速度过快等原因造成的。

常见的解决方法有：•调整进料速度；•检查并更换滤布。

总之，板框压滤机在运行过程中可能会出现许多问题，都需要我们及时解决。

板框压滤机常见故障分析和解决方法更新时间：2009.12.08 浏览次数：737一、板框压滤机滤板松开甚至漏油故障分析：板框压滤机的液压系统主要是提供压力的，当油腔A 注油增多时活塞向左运动，压迫滤板使之密闭。

当油腔B 注油增多时活塞向右运动，压滤机滤板松开。

由于制造精密，压滤机液压系统故障较少，只要注意日常维护就可以了。

由于磨损的缘故，每过一年左右就会出现漏油现象，这时就要维修更换O形密封圈。

解决方法：常见的压滤机液压故障还有压力保持不住和液压缸推进不合适。

造成不能保持压力的原因主要有漏油、O 形环磨损以及电磁阀不正常工作等，常用处理办法是卸下并检查阀门、更换O 形环、清洗检查电磁阀或更换电磁阀。

压滤机液压缸推进不合适是显然是空气被封在内部了，这时只要系统抽气就可以了，一般可以迅速解决。

二、板框压滤机滤板行走迟缓甚至走偏掉下来故障分析：有的时候由于导向杆上油渍、污渍过多也会导致板框压滤机滤板行走迟缓，甚至会走偏掉下来。

解决方法：这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。

要注意的一点是严禁在导向杆上抹稀油，因为稀油易掉使下边很滑，人员在这里操作检修极易摔倒，造成人身伤害事故。

三、板框压滤机滤板出现沟痕故障分析：压滤机滤板在使用几年后，由于某种原因，使得边角处冲刷出一些沟痕来。

沟痕一旦出现，就会迅速扩大，直至影响到滤饼的形成。

一开始滤饼变软，之后变成半稀泥状，最后滤饼无法成形。

由于压滤机滤板材料特殊，难于修补，只能换新的，所以造成了高昂的备件费消耗。

这期间我们试用了一些修补剂，但效果一直不好，最近改用油面修补剂时情况终于出现了转机，试用效果很好，达到了密封效果。

解决方法：1 、清理沟槽，漏出新鲜面来，可用小锯条等清理2、黑白两种修补剂按 1：1 的比例调配好3 、把调配好的修补剂涂在沟槽上，涂满稍高4、迅速套好压滤机滤布，将压滤机滤板挤在一起，使修补剂和压滤机滤布粘在一起，同时挤平沟槽5、挤压一段时间后，粘胶自然成型，不再变化，此时便可以正常使用了。

板框压滤机的选型、处理量计算、常见故障诊断一、板框压滤机的选型1. 依据物料性质和处理工艺要素选型板框压滤机适用于固液分别，物料性质和处理工艺要素是选择板框压滤机的紧要因素。

首先，需要分析物料的粒度分布、比重、黏度、 pH 值、含水量等参数，以及处理工艺要素如过滤速度、过滤面积、过滤压力等。

通常情况下，板框压滤机适用于物料粘度低于 100 Pa·s、粒度小于 200 目、比重点于 1 的固液混合物。

假如需要处理的物料粘度较高，可以采纳加热或加压的方式降低粘度，使其更适合板框压滤机的过滤操作。

2. 依据过滤面积和处理量选型板框压滤机的选择也需要考虑过滤面积和处理量。

过滤面积的大小直接影响处理量和过滤效率，过滤面积越大处理量越大，但同时也会加添设备成本和维护难度。

在实际应用中，需要依据实在工艺要素和设备投资预算进行权衡。

常见的板框压滤机处理量范围从几个立方米到几百立方米不等，可以依据需要快捷选择。

3. 依据操作方式和耐腐蚀性选型依据操作方式和耐腐蚀性也需要选择板框压滤机。

操作方式重要有手动、半自动和全自动三种，手动操作成本低，但工作强度大；半自动操作可削减工作强度，提高工作效率，但设备成本较高；全自动操作无人干预，工作效率高，但设备成本更高。

耐腐蚀性重要受设备材质和液体性质的影响，选择适合的材质可有效延长设备使用寿命。

二、板框压滤机的处理量计算板框压滤机的处理量重要包括过滤面积和处理时间两个部分，实在的计算公式为：过滤面积 = 处理量÷过滤速度处理时间 = 运行时间÷ 60其中，过滤面积和处理量的单位均为平方米，过滤速度为立方米/平方米/小时，运行时间为分钟。

以处理一个含有 10% 固体物料浓度的过滤物为例，设处理量为50 立方米，过滤速度为 200 毫米/分钟，运行时间为 360 分钟，计算过滤面积和处理时间如下：过滤面积 = 50 ÷（200 ÷ 60） = 15 平方米处理时间 = 360 ÷ 60 = 6 小时三、常见故障诊断及解决方法1. 漏滤现象漏滤是板框压滤机常见的故障之一，通常由于滤布损坏、板框密封不严或滤饼脱落等原因导致。

板框压滤机在工作中常见的故障有哪些呢？板框压滤机是一种紧要的固液分别设备，在化工、冶金、矿业、食品等领域都有广泛应用。

在使用过程中，板框压滤机也会显现一些故障，影响生产效率和产品质量。

本文将介绍板框压滤机在工作中常见的故障和解决方法。

一、滤饼结构不合理滤饼是板框压滤机中形成的固体颗粒聚积，假如滤饼结构不合理，会导致压滤效率降低、滤饼干度不足等问题。

1. 滤布损坏滤布是板框压滤机中紧要的过滤元件，假如滤布损坏、破损，会导致其中的固体颗粒通过滤布进入滤液中，造成产品质量问题。

此时需要更换滤布。

2. 泥饼处置不当滤饼在压滤过程中会积累在板框之间形成确定的压差，此时需要适时处理泥饼。

假如处理不当，会对后续的过滤效果和运行带来不利影响，如泥饼太厚会影响泥饼在过滤中的输送，压滤效率下降，泥饼太稀会导致滤饼基本无法成型，简单碎裂。

二、滤布清洗不彻底滤布的清洗是保证板框压滤机正常工作的紧要步骤，假如清洗不彻底，会对过滤效率和滤饼质量产生影响。

1. 滤布洗涤不彻底在滤布清洗过程中，假如洗涤不彻底，会残留确定的污染物和杂物，影响板框压滤机的正常运行。

此时需要加强清洗步骤，如加添清洗次数或接受更有效的清洗剂等。

2. 滤布清洗时间过长滤布清洗时间过长，会使滤布变得硬化、失去弹性，导致滤布与板框之间的密封不佳，压滤效率下降。

此时需要把握适当的清洗时间，避开清洗时间过长。

三、运行中显现的故障板框压滤机在长期使用过程中，也会显现一些运行故障。

1. 滤板松动滤板松动是板框压滤机中常见的故障之一，会导致滤饼成型不良、滤液流失等问题。

此时需要检查滤板固定方式，如接受更坚固牢靠的固定方式。

2. 滤饼粘滞滤饼粘滞会导致滤饼无法适时脱落，导致严重的滤饼积累，阻拦了后续的过滤操作。

此时可以加添滤饼处理方式，如加添压滤力度，或加添清洗次数等。

3. 滤饼断裂滤饼断裂往往是由于压力不稳定或者输出压力偏低造成的。

这时可以尝试调整输出压力，或加添备用部件的数量，以保证运行时的稳定性。

板框压滤机的故障原因及处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!板框压滤机的故障原因及处理方法引言板框压滤机在工业生产中起着至关重要的作用，但在长时间的运行中难免会出现各种故障。
