液压传动基础知识试题及答案图文稿

第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。

液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。

其主要参数为（压力）和（流量）。

2、以（大气压力）为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。

4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。

5、容积式液压泵是依靠（密封容积的变化）来进行工作的。

6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。

7、液压缸运动速度的大小决定于（进入液压缸的流量）。

8、减压阀常态时阀口常（开）。

9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。

11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。

12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。

13、调速阀是由（调速）和（节流）串联而成的。

14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。

15、密封装置是解决（泄漏）最重要、最有效的手段。

16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。

18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。

19、静力学基本方程的表达形式为（p=p0+ρgh）。

20、在液压传动中，能量损失主要表现为（温升）。

21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的（压力）能转化成（机械）能的元件。

23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。

一. 填空题：1. 液压油的主要物理性质有（密度）、（闪火点）、（粘度）、（可压缩性），液压油选择时，最主要考虑的是油液的（粘度）。

2. 液体受压力作用而发生的性质称为液体的可压缩性，当液压油中混有空气时，其抗压缩能力将（降低）。

3. 液压油的常见粘性指标有（运动）粘度、（动力）粘度、和（相对）粘度，其中表示液压油牌号的是（运动）粘度，其单位是（厘斯）。

4. 我国油液牌号以（40 C ）时油液的平均（运动）黏度的（cSt）数表示。

5. 我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。

6. 油的粘性易受温度影响，温度上升，（粘度）降低，造成（泄漏）、磨损增加、效率降低等问题；温度下降，（粘度）增加，造成（流动）困难及泵转动不易等问题。

7. 液压传动对油温变化比较敏感，一般工作温度在（15）~ （60）C范围内比较合适。

8. 液压油四个主要的污染根源是（已被污染的新油）、（残留）污染、（侵入性）污染和（内部生成）污染。

9. 流体动力学三大方程分别为（连续性方程）、（伯努利方程）和（动量方程）。

10. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

11. 绝对压力等于大气压力+（相对压力），真空度等于大气压力－（绝对压力）。

12. 根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（大），管子粗的地方流速（小）。

13. 理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（比压能）、（比位能）和（比动能）三种形式的能量，在任意截面上这三种能量都可以（相互转化），但总和为一定值。

14. 在横截面不等的管道中，横截面小的部分液体的流速（大），液体的压力（小）。

15. 液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。

16. 由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

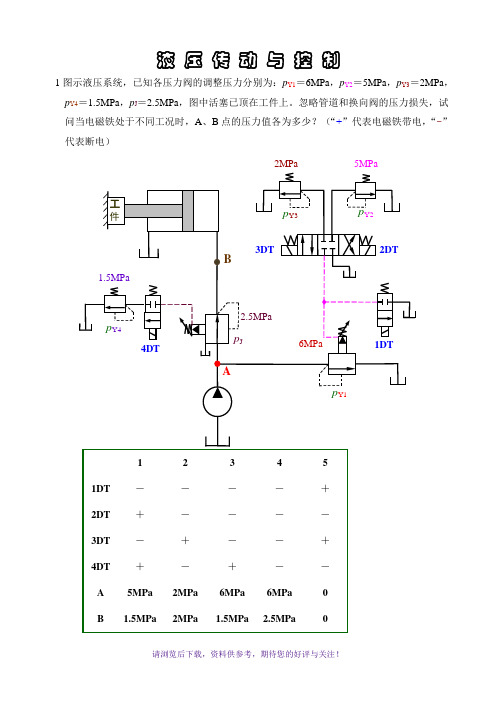

液压传动与控制1图示液压系统，已知各压力阀的调整压力分别为：p Y1＝6MPa，p Y2＝5MPa，p Y3＝2MPa，p Y4＝1.5MPa，p J＝2.5MPa，图中活塞已顶在工件上。

忽略管道和换向阀的压力损失，试问当电磁铁处于不同工况时，A、B点的压力值各为多少？（“+”代表电磁铁带电，“-”代表断电）2MPa 5MPa2 图5所示为专用钻镗床的液压系统，能实现“快进→一工进→二工进→快退→原位停止”的工作循环（一工进的运动速度大于二工进速度）。

阀1和阀2的调定流量相等，试填写其电磁铁动作顺序表。

（以“+”代表电磁铁带电，“-”代表断电）2 进给退回三判断分析题（判断对错，并简述原因。

）1 叶片泵通过改变定子和转子的偏心距来实现变量，而柱塞泵是通过改变斜盘倾角来实现变量。

错。

单作用叶片泵和径向柱塞泵通过改变定子和转子的偏心距来实现变量，而斜盘式轴向柱塞泵通过改变斜盘倾角来实现变量。

2 单活塞杆液压缸称为单作用液压缸，双活塞杆液压缸称为双作用液压缸。

错。

只能输出单方向液压力，靠外力回程的液压缸，称为单作用液压缸；正、反两个方向都可输出液压力的液压缸为双作用液压缸。

3 串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定工作压力。

错。

串联了定值减压阀的支路，当系统压力高于减压阀调定值时，才能获得低于系统压力的稳定工作压力。

4 与节流阀相比，调速阀的输出流量几乎不随外负载的变化而变化。

对。

由于调速阀内的定差减压阀正常工作时，能保证节流阀口的压差基本不变，因此调速阀的输出流量几乎不随外负载的变化而变化。

5 采用双泵供油的液压系统，工作进给时常由高压小流量泵供油，而大泵卸荷，因此其效率比单泵供油系统的效率低得多。

错。

采用双泵供油的液压系统，快进时两个泵同时给系统供油，执行元件运动速度较快；工作进给时常由高压小流量泵供油，而大流量泵卸荷，执行元件输出力大但速度慢。

由于工进时大泵卸荷，因此其效率比单泵供油系统的效率高。

液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，油液的流动状态是（）。

A. 层流B. 湍流C. 混合流D. 静态流答案：B2. 液压泵的主要功能是（）。

A. 储存油液B. 转换能量C. 传递动力D. 控制流量答案：B3. 在液压系统中，下列哪个元件可以调节流量大小？（）A. 液压缸B. 液压泵C. 液压阀D. 液压马达答案：C4. 液压缸的工作原理是基于（）。

A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A5. 液压系统中，油液的粘度对系统性能的影响是（）。

A. 无影响B. 降低效率C. 提高效率D. 影响不大答案：B6. 液压传动与机械传动相比，具有以下哪个优点？（）A. 结构简单B. 体积小C. 重量轻D. 所有选项都是答案：D7. 液压系统中，油液的污染会导致（）。

A. 系统效率提高B. 系统寿命延长C. 系统故障率增加D. 系统性能改善答案：C8. 液压系统中，压力控制阀的主要作用是（）。

A. 调节流量B. 控制压力C. 转换能量D. 储存油液答案：B9. 液压缸的行程是指（）。

A. 活塞杆的全长B. 活塞杆的最大移动距离C. 液压缸的直径D. 液压缸的长度答案：B10. 液压系统中，下列哪个元件可以实现快速运动？（）A. 单向阀B. 节流阀C. 溢流阀D. 换向阀答案：B二、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。

（）答案：正确2. 液压泵的工作压力越高，其输出流量就越大。

（）答案：错误3. 液压缸的工作压力与缸内油液的压力成正比。

（）答案：正确4. 液压系统中的油液必须保持清洁，以避免系统故障。

（）答案：正确5. 液压系统中的油液温度过高不会影响系统性能。

（）答案：错误6. 液压系统中的油液粘度过高会导致系统效率降低。

（）答案：正确7. 液压缸的活塞杆在运动过程中是直线运动。

（）答案：正确8. 液压系统中的油液压力可以通过增加油液流量来提高。

液压传动试题库及答案一、单选题1. 液压传动系统的工作介质是指？a) 油液b) 水c) 空气d) 气体答案：a) 油液2. 液压传动系统的驱动元素一般是？a) 液压泵b) 液压缸c) 液压阀门d) 油管答案：a) 液压泵3. 液压缸的根本原理是？a) 压力传递b) 空气压缩d) 机械运动答案：a) 压力传递4. 液压传动系统中的液压传动比是指？a) 输出力与输入力的比值b) 输出速度与输入速度的比值c) 输出位移与输入位移的比值d) 输入功率与输出功率的比值答案：b) 输出速度与输入速度的比值5. 液压传动系统能够提供的力矩是通过以下哪个装置来实现的？a) 液压泵b) 液压缸c) 油管d) 液压马达答案：d) 液压马达二、多选题1. 液压系统一般由以下哪些组件构成？（可多选）b) 液压缸c) 液压阀门d) 油箱e) 油管答案：a) 液压泵、b) 液压缸、c) 液压阀门、d) 油箱、e) 油管2. 液压传动系统中的什么元素可以调节和控制压力？（可多选）a) 液压泵b) 液压缸c) 液压阀门d) 油箱e) 油管答案：c) 液压阀门3. 液压传动系统中常用的液压泵有哪些类型？（可多选）a) 齿轮泵b) 液压马达c) 液压缸泵答案：a) 齿轮泵、c) 液压缸泵、d) 活塞泵4. 液压传动系统中的哪些元件可以控制液体的流动方向？（可多选）a) 液压泵b) 液压缸c) 液压阀门d) 油箱e) 油管答案：c) 液压阀门三、判断题1. 液压传动系统可以通过调节泵的转速来实现输出力的调节。

答案：错误2. 液压传动系统中，增大液压泵的排量可以增大输出速度。

答案：正确3. 液压马达可以通过控制液体的流动来实现力矩的调节。

答案：正确4. 液压传动系统中，通过改变液压阀门的开启度可以调节输出位移量。

四、简答题1. 简述液压传动系统的优点和适用范围。

液压传动系统具有以下优点：- 承载能力高，能够提供大的输出力。

- 控制灵活，方便实现远程和自动控制。

第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。

液压传动基础知识试题及答案
姓名：
一、填空题
1．液压系统中的压力取决于液压泵的输出压力，执行元件的运动速度取决于液压缸的流量。

2．液压传动装置由液压泵、执行元件、控制元件和管路四部分组成，其中液压泵和液压马达为能量转换装置。

3．仅允许油液按一个方向流动而反方向截止的液压元件称为单向阀。

4．溢流阀为压力控制，阀口常开，先导阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀为压力控制，阀口常闭，先导阀弹簧腔的泄漏油必须单独引回油箱。

5．为了便于检修，蓄能器与管路之间应安装隔离阀，为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装止回阀。

二、选择题
1.液压泵
2.油箱
3．泵的理论流量和损失流量之和
4.泵的输出压力
5.运动速度
三、判断题
1．错误
2．正确
3．正确
4．正确
5．正确
6．正确
7．正确
8．错误
9．正确
10．正确
四、问答题
1、液压泵工作的必要条件是：泵的进口必须有足够的液体供应，泵的排口必须与液压系统的工作部位相连通，泵的转子必须能够转动。

同时，还需要保证泵的进口压力不低于规定值，泵的排口压力不高于规定值，以及泵的工作温度不超过规定范围。

液压传动基础试题及答案一、单项选择题（每题2分，共10分）1. 液压传动系统中，用于将机械能转换为液体压力能的元件是：A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 液压系统中，压力损失主要发生在哪些元件中？A. 泵和马达B. 缸和马达C. 泵和阀D. 阀和管路答案：D3. 液压油的粘度主要受哪些因素影响？A. 温度和压力B. 压力和流速C. 温度和流速D. 温度和油品答案：A4. 下列哪种液压元件不是控制元件？A. 溢流阀B. 节流阀C. 单向阀D. 液压缸答案：D5. 液压传动系统中，用于测量压力的元件是：A. 压力表B. 流量计C. 温度计D. 液位计答案：A二、多项选择题（每题3分，共15分）1. 液压泵的主要类型包括：A. 齿轮泵B. 柱塞泵C. 叶片泵D. 离心泵答案：A、B、C2. 液压系统中，下列哪些元件可以作为执行元件？A. 液压缸B. 液压马达C. 液压泵D. 液压阀答案：A、B3. 液压系统中，下列哪些因素可能导致系统过热？A. 油液粘度过高B. 系统泄漏C. 油液粘度过低D. 油液污染答案：A、C、D4. 液压系统中，下列哪些元件属于动力元件？A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A、C5. 液压系统中，下列哪些元件可以作为方向控制元件？A. 单向阀B. 换向阀C. 溢流阀D. 节流阀答案：A、B三、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。

（对）2. 液压系统中的油液必须保持清洁，以避免系统故障。

（对）3. 液压泵的输出流量与转速成正比。

（对）4. 液压系统中的压力损失只发生在液压缸中。

（错）5. 液压系统中的油液粘度越低，系统效率越高。

（错）6. 液压系统中的溢流阀用于防止系统过载。

（对）7. 液压系统中的节流阀用于调节流量。

（对）8. 液压系统中的单向阀可以防止油液回流。

（对）9. 液压系统中的液压泵和液压马达是可逆的。

《液压传动》试卷一、判断题（1×20）（）1、在低温条件或高温条件下，采用液压传动有较大的困难。

（）2、油液中渗入空气，会产生噪声，容易引起震动和爬行。

（）3、液压系统中，油液既是工作介质，又是润滑剂。

（）4、液压传动系统中的液阻的存在，必然引起能量损失。

（）5、实际液压传动系统中液阻增大，压力损失增大。

（）6、驱动液压泵的电动机的功率要比液压泵输出的功率大。

（）7、液压系统有多个执行元件并联时，系统的压力由工作压力最小的执行元件决定。

（）8、液压系统中，油液的流动是由于密闭容积的变化引起的。

（）9、减少液压系统管路截面积突变能减少压力损失。

（）10、容积式液压泵是依靠密封容积的变化来实现吸油和压油的。

（）11、一般情况下齿轮泵多用于高压液压系统中。

（）12、在机械设备中，一般采用容积式液压泵。

（）13、齿轮泵、叶片泵、柱塞泵的工作原理完全不同。

（）14、双活塞杆液压缸也可以实现差动连接。

（）15、调速阀是流量控制阀。

（）16、柱塞式液压缸是双作用的（）17、减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。

（）18、直动式电磁换向阀是利用电磁力直接推动阀芯换向。

（）19、调速阀与节流阀的调速性能一样（）20、液压系统的压力取决于油泵的工作质量。

二、选择题（1×50）（）1、液压系统中液压泵属（）。

Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）2、油液在温度升高时，黏度一般（）。

A变小B变大C不变D不能确定（）3、在选择液压油时，主要考虑的是液压油的（）。

A温度B密度C储热能力D黏度（）4、液压系统中液压缸属（）。

Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）5、液压系统中控制阀属（）。

Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）6、液压系统中油箱属（）。

Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）7、（）是用来控制油液流向的。
