水泥石灰土计算表

城市道路路面设计中的土基回弹模量值吴祖德（常州市市政工程设计研究院有限公司）内容提要在城市道路路面设计中，应综合诸多因素来确定设计的土基回弹模量值。

本文介绍土基回弹模量的确定方法，供设计人员参考。

关键词土基回弹模量城市道路0 前言我国道路路面设计方法中，路基力学性能参数都是采用的土基回弹模量，它是我国路面设计中的重要力学参数，它的确定直接影响到其他参数的选择与结构设计的结果。

本文主要叙述对土基回弹模量的确定及其变化对沥青路面路基工作区的影响分析。

1 设计土基回弹模量确定因素分析1.1 首先是根据规范要求，不能低于要求的设计值1.1.1《城镇道路路面设计规范》（CJJ169-2012）注：要求路床应处于干燥或中湿状态。

1.1.2《公路水泥混凝土路面设计规范》（JTG D40-2011）1.1.3《公路沥青路面设计规范》（JTG D50-2006）1.2 根据设计工程所在地区所处自然区划查表法估计土基回弹模量参考值如江苏省在自然区划Ⅳ1、Ⅳ1a，摘录列于表5中：经整理后见下表：表6 江苏省不同干湿状态下的土基回弹模量值注：1）c W 为土的平均稠度值；2）过湿状态的回弹模量是推算值 （图1）。

图1 过湿状态的回弹模量是推算值1.3 由于城市道路的路床顶面的80cm 范围大部分接近于地下水位，路基土均处于过湿状态，路基土的土基回弹模量均为15MPa 左右，不能作为设计所用的土基回弹模量值，均要经过处理后，才能达到设计采用值，并结合路床土在路基工作区范围，要求达到规定的压实度要求，一般采用翻挖回填压实，采用6%石灰土处理。

对土基进行处理时，处于过湿状态假定E 0=15MPa ，当用20～100cm6%石灰土处理时，经计算得出处理层顶面的弯沉值，再经换算成顶面的土基回弹模量值，见下表：表7 常州地区6%灰土处理地基厚度值计算表表8常州地区各种设计土基回弹模量值的6%石灰土处理厚度表按此处理方法，当路基工作区（规范要求的压实深度）为80cm时，则土基回弹模量值已经达到34MPa，已经满足于《城镇道路路面设计规范》（CJJ169-2012）的要求，不应小于30MPa和不应小于20MPa的要求。

水泥或石灰稳定土中水泥或石灰剂量的测定方法EDTA滴定法1 目的和适用范围1.1 本试验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。

本方法不受水泥和石灰稳定土龄期（7d 以内）的影响。

工地水泥和石灰稳定土含水量的少量变化（±2％），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10min左右。

1.2 本方法也可以用来测定水泥和石灰综合稳定土中结合料的剂量。

2 仪器设备2.1 滴定管（酸式）50mL，1支。

2.2 滴定台，1个。

2.3 滴定管夹，1个。

2.4 大肚移液管：10mL，10支。

2.5 锥形瓶(即三角瓶)：200mL，20个。

2.6 烧杯：2000mL(1000mL)，1只；300mL，10只。

2.7 容量瓶：1000mL，1个。

2.8 搪瓷杯：容量大于1200mL，10支。

2.9 不锈钢棒(粗玻璃棒)，10根。

2.10 量筒：100mL和5mL，各一只；50mL，2只。

2.11 棕色广口瓶：60mL，1只（装钙红）。

2.12 托盘天平：称量500g、感量0.5克和称量100g、感量0.1g，各一台。

2.13 秒表1只。

2.14 表面皿：￠9cm，10个。

2.15 研钵：￠12～13cm，1个。

2.16 土样筛：筛孔2.0mm或2.5mm，1个。

2.17 洗耳球（1两或2两），1个。

2.18 精密试纸：pH12～14。

2.19 聚乙烯桶20L，1个（装蒸馏水）；10L，2个（装氯化铵及EDTA 二钠标准液）；5L，1个（装氢氧化钠）。

2.20 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。

2.21 洗瓶（塑料）500mL，1只。

3 试剂3.1 0.1mol/m3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1000mL。

灰剂量检测（石灰土水泥土水稳）目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定土可以是细粒土，也可以是中粒土和粗粒土。

工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10min左右。

（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。

2、仪器设备（1）滴定管（酸式）：50mL，1支。

（2）滴定台：1个（3）滴定管夹：1个（4）大肚移液管：10mL，10支（5）锥形瓶（三角瓶）：200mL，20个（6）烧杯：2000mL，一只，300mL，10只（7）容量瓶：1000mL，1个（8）搪瓷杯：容量大于1200mL，10只（9）不锈钢棒（或粗玻璃棒）：10根（10）量筒：100和5mL，各1只，50mL，2只（11）棕色广口瓶：60mL，1只（装钙红）（12）托盘天平：称量500g、感量0.5g和称量100g、感量0.1g，各一台（13）秒表：一只（14）表面皿：Φ9cm，1个（15）研钵Φ12~Φ13cm，1个（16）土样筛：筛孔2.0mm或2.5mm，1个（17）洗耳球（1两或2两）：1个（18）精密试纸：PH12~14（19）聚乙烯桶：20L，1个（装蒸馏水）；10L，2个（装氯化铵及EDTA 二钠标准液）;5L，1个（装氢氧化钠）。

（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸（21）洗瓶（塑料）：500mL，1只3.试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。

（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。

也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。

水泥石灰土密度水泥、石灰、土是建筑材料中不可或缺的重要组成部分，它们的密度对于建筑结构的牢固稳定性以及施工工艺都有很大的影响。

本文将围绕着水泥、石灰、土材料的密度展开详细的介绍。

一、水泥的密度水泥是制造混凝土和砌块等建筑材料时的重要原料，其密度通常在2.5~3g/cm³左右。

具体来讲，水泥常见的密度值有300kg/m³、400kg/m³、500kg/m³、600kg/m³等，其中的水泥砂浆的密度通常比散装水泥略大，一般介于2.2~2.8g/cm³之间。

水泥的密度大小与其组成、质量等因素有一定的关系，通过对不同种类、不同品质的水泥进行比较可以发现，其密度大小基本取决于水泥中固体部分的含量。

当水泥的固体部分占比越大，密度就会相应地增大，反之亦然。

二、石灰的密度石灰的密度受到其化学成分和制备工艺的影响。

在石灰生产过程中，原料的质量和甄别技术对石灰的密度、品质产生重要的影响。

比如，含碳酸钙、硬质石膏等杂质的石灰密度更大；反之，含水分、杂质少的石灰密度则较小。

土是建筑工程中的主要施工材料之一，其密度会因为种类、含水量等因素而有所不同。

根据土壤的物理和化学特性，可以将其划分为有机土和无机土两大类，而无机土又可进一步分成红壤、黄壤、干地、湿地等多个种类。

一般按照其含水量的大小，我们可以将土分为两类：如其水分占少部分的称为干土，而水分含量高的则为湿土。

对于干土，其密度通常介于1.5~1.7g/cm³之间，而湿土的密度则稍微大一点，一般在1.8~2.2g/cm³之间。

综上所述，水泥、石灰、土这三种建筑材料的密度可以说是各有特点。

不同的密度值展现出不同的物理特性，因此在实际施工中需要根据具体情况进行选择。

同时，密度和加工生产过程，以及材料的配比等因素都密切相关。

要想得出合理的密度值，一定要在制作过程中多加小心和精心设计。

1.多种材料混合结构，按压实混合料干密度计算。

单位：t/m3水泥稳定土基层路面名称干密度水泥土1.75 水泥砂2.05 水泥砂砾2.233水泥碎石2.277 水泥石屑2.14 水泥石渣2.1水泥碎石土2.15 水泥砂砾土2.111石灰稳定土基层石灰土1.712 石灰砂砾2.1 石灰碎石2.141石灰砂砾土1.948 石灰碎石土1.975 石灰土砂砾1.948石灰土碎石1.975石灰、粉煤灰稳定土基层石灰粉煤灰1.17 石灰粉煤灰土1.504石灰粉煤灰砂1.68 石灰粉煤灰砂砾1.982石灰粉煤灰碎石2.049 石灰粉煤灰矿渣1.65石灰粉煤灰煤矸石1.7石灰煤渣稳定土基层石灰煤渣1.28 石灰煤渣土1.48石灰煤渣碎石1.8 石灰煤渣砂砾1.8石灰煤渣矿渣1.6 石灰煤渣碎石土1.8水泥石灰砂砾2.142 水泥石灰碎（砾）石2.184水泥石灰土1.749 水泥石灰土砂1.907水泥石灰砂砾土1.992 水泥石灰碎石土2.02粒料改善砂、粘土1.9 砾石2.1嵌锁级配型基、面层级配碎石2.268 级配砾石2.268填隙碎石1.98 泥结碎（砾）石2.15磨耗层砂土1.9 级配砂砾2.2 煤渣1.6沥青碎石特粗式2.283 粗粒式2.283 中粒式2.269 细粒式 2.252沥青混凝土粗粒式2.365 中粒式2.358 细粒式2.351 砂粒式2.35 抗滑表层中粒式2.362 细粒式2.354 沥青玛蹄脂（SMA) 2.3532.各种路面材料松方干密度如下：单位：t/m3粉煤灰0.75 煤渣0.8 土 1.24 矿渣1.2煤矸石1.4 砂1.51 碎石1.521 石屑1.53碎石土1.6 石渣1.5 砾石1.62 砂砾1.65砂砾土1.7 粘土1.3 风化石1.333.单一材料结构，按压实系数计算。

各种材料压实系数如下：材料名称压实系数级配砾石1.28 级配碎石1.34 砾石1.2碎石1.22 砂1.26 砂土1.28沙砾1.25 煤渣1.65 矿渣1.3天然砂砾1.31 风化石1.3。

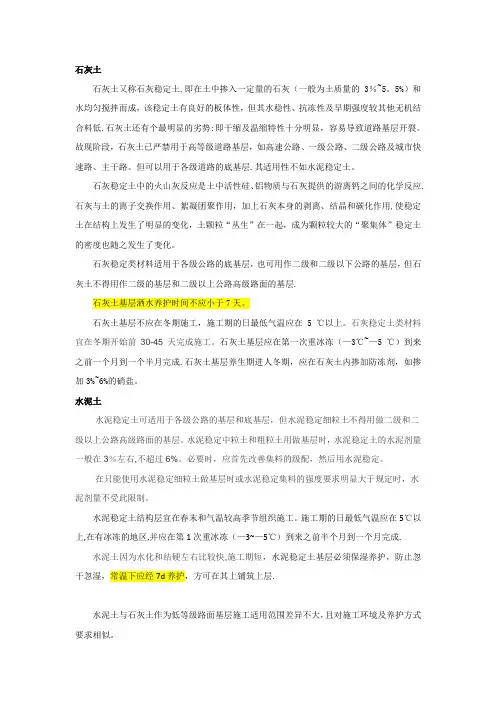

石灰土石灰土又称石灰稳定土,即在土中掺入一定量的石灰（一般为土质量的3％~5。

5%）和水均匀搅拌而成，该稳定土有良好的板体性，但其水稳性、抗冻性及早期强度较其他无机结合料低.石灰土还有个最明显的劣势:即干缩及温缩特性十分明显，容易导致道路基层开裂。

故现阶段，石灰土已严禁用于高等级道路基层，如高速公路、一级公路、二级公路及城市快速路、主干路。

但可以用于各级道路的底基层.其适用性不如水泥稳定土。

石灰稳定土中的火山灰反应是土中活性硅、铝物质与石灰提供的游离钙之间的化学反应.石灰与土的离子交换作用、絮凝团聚作用，加上石灰本身的剥离、结晶和碳化作用,使稳定土在结构上发生了明显的变化，土颗粒“丛生”在一起，成为颗粒较大的“聚集体”稳定土的密度也随之发生了变化。

石灰稳定类材料适用于各级公路的底基层，也可用作二级和二级以下公路的基层，但石灰土不得用作二级的基层和二级以上公路高级路面的基层.石灰土基层洒水养护时间不应小于7天。

石灰土基层不应在冬期施工，施工期的日最低气温应在 5 ℃以上。

石灰稳定土类材料宜在冬期开始前30-45天完成施工。

石灰土基层应在第一次重冰冻（—3℃~—5 ℃）到来之前一个月到一个半月完成.石灰土基层养生期进人冬期，应在石灰土内掺加防冻剂，如掺加3%~6%的硝盐。

水泥土水泥稳定土可适用于各级公路的基层和底基层，但水泥稳定细粒土不得用做二级和二级以上公路高级路面的基层。

水泥稳定中粒土和粗粒土用做基层时，水泥稳定土的水泥剂量一般在3％左右,不超过6%。

必要时，应首先改善集料的级配，然后用水泥稳定。

在只能使用水泥稳定细粒土做基层时或水泥稳定集料的强度要求明显大于规定时，水泥剂量不受此限制。

水泥稳定土结构层宜在春末和气温较高季节组织施工。

施工期的日最低气温应在5℃以上,在有冰冻的地区,并应在第1次重冰冻（—3~—5℃）到来之前半个月到一个月完成.水泥土因为水化和结硬左右比较快,施工期短，水泥稳定土基层必须保湿养护，防止忽干忽湿，常温下应经7d养护，方可在其上铺筑上层.水泥土与石灰土作为低等级路面基层施工适用范围差异不大，且对施工环境及养护方式要求相似。

交公路发[1992]65号《公路工程预算定额》附录建材密度1、多种材料混合结构，按压实混合料干密度计算。

单位：t/m3路面名称干密度水泥稳定土基层水泥土1.75水泥砂2.05水泥砂砾2.2水泥碎石2.1水泥石屑2.08水泥石渣2.1水泥碎石土2.15水泥砂砾土2.2石灰稳定土基层石灰土1.68石灰砂砾2.1石灰碎石2.05石灰砂砾土2.15石灰稳定土基层石灰碎石土2.1石灰土砂砾2.15石灰土碎石2.1石灰、粉煤灰稳定土基层石灰粉煤灰1.17石灰粉煤灰土1.45石灰粉煤灰砂1.65石灰粉煤灰砂砾1.95石灰粉煤灰碎石1.92石灰粉煤灰矿渣1.65石灰粉煤灰煤矸石1.7石灰煤渣稳定土基层石灰煤渣1.28石灰煤渣土1.48石灰、煤渣稳定土基层石灰煤渣碎石1.8石灰煤渣砂砾1.8石灰煤渣矿渣1.6石灰煤渣碎石土1.8水泥石灰稳定砂砾2.1碎（砾）石2.1土1.7土砂1.94粒料改善砂、粘土1.9砾石2.1嵌锁级配型基、面层级配碎石2.2级配砾石2.2嵌锁级配型基、面层填隙碎石1.98泥结碎（砾）石2.15磨耗层砂土1.9级配砂砾2.2煤渣1.6沥青碎石粗粒式2.28中粒式2.27细粒式2.26沥青混凝土粗粒式2.37中粒式2.36细粒式2.35砂粒式2.352、各种路面材料松方干密度如下：单位：t/m3 材料名称干密度粉煤灰0.75煤渣0.8土1.15矿渣1.4煤矸石1.4砂1.43碎石1.45石屑1.45碎石土1.5石渣1.5砾石1.55砂砾1.6砂砾土1.65粘土1.25石粉1.43、单一材料结构，按压实系数计算。

材料名称压实系数砂1.25砂土1.25砂砾1.25煤渣1.65矿渣1.3天然砂砾1.3风化石1.3。

T 0809—2009 水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）1 适用范围1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。

1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。

1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。

2 仪器设备2.1 滴定管（酸式）:50mL,1支。

2.2 滴定台：1个。

2.3 滴定管夹：1个。

2.4 大肚移液管：lOmL,50mL，10支。

2.5 锥形瓶（即三角瓶）:200mL，20个。

2.6 烧杯：2OOOmL（或1OOOmL)，1只；300mL,10只。

2.7 容量瓶：lOOOmL，1个。

2.8 搪瓷杯：容量大于1200mL，10只。

2.9 不锈钢棒（或粗玻璃棒）：10根。

2.10 量筒：100mL和5mL，各1只；50mL,2只。

2.11 棕色广口瓶：60mL,1只（装钙红指示剂）。

2.12 电子天平：量程不小于1500g，感量0.Olg。

2.13 秒表：1只。

2.14 表面皿：ф9cm,10个。

2.15 研钵：ф12～13cm,1个。

2.16 洗耳球：1个。

2.17 精密试纸：pH12～14。

2.18 聚乙烯桶:20L(装蒸馏水和氯化铵及EDTA二钠标准溶液）,3个；5L(装氢氧化钠），l个；5L（大口桶），10个。

2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。

2.20 洗瓶（塑料）:500mL，1只。

3 试剂3.1 0.1mol/m3时乙二胺四乙酸二钠（EDTA二钠）标准溶液（简称EDTA二钠标准溶液）：准确称取EDTA二钠（分析纯）37.23g，用40～50℃的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1OOOmL。

3.2 10%氯化按(NH4CL）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。

一、工程概况本工程位于天津市东丽区京津塘高速公路旁的规划航空城内，北面紧邻京津塘高速公路，隔路与空港物流加工区相望，南侧与津北公路相连，西侧与规划的滨海国际机场第三跑道相连，东侧与津汕高速公路相邻，工程（干道七，又称西九道）与京津塘高速公路相交点的高速桩号为K117+139.081。

我公司承建规划路二、干道七、B匝道、C匝道范围内的道路施工部分。

为保证工程质量，在立交各线位桥头50m范围的挡土墙及地袱基底，采用旋喷桩进行处理；Z线、Q、C线范围内的路基开挖铺设碎石、混渣及穿越池塘、沟渠处采用清淤换填处理。

工程量见表1-1：二、施工组织管理机构为确保工程质量与施工工期，我单位已任命具有丰富施工经验和理论基础扎实的一级项目经理担任本工程的项目经理，选择具有丰富施工经验的施工队伍承担施工任务。

建立以项目经理为责任人的组织体系，项目部管理班子人员安排如下：项目组织机构设项目经理1名，项目书记1名，项目总工程师1名、下设各职能部门负责人具体负责施工的现场管理，我项目部的具体管理架构见图2-1。

图2-1：施工组织管理机构三、固化剂石灰土施工（一）施工前准备1、固化剂石灰土下50cm碎石层处理要求碎石层达到50cm，表面平整，碎石层要进行充分碾压，采用三轴压路机碾压，保证碎石层表面无轮迹。

2、材料要求素土：就地取土，土的液限大于50％，塑性指数小于26，所用素土的粒径控制在20mm 以下。

土壤固化剂：本次施工中采用的土壤固化剂为路邦EN—1土壤固化剂，固化剂浓缩液掺入剂量为0.014％。

石灰：石灰采用二级灰，钙镁含量≥70％。

消解后石灰的粒径在10mm以内。

水泥：水泥采用普通硅酸盐水泥32.5号，初凝时间大于6小时。

水：水采用PH值大于或等于6的水。

3、技术准备（1）引入现场的水准点，做好测量放线工作。

（2）工程技术人员进场后，每10米放一个中桩误差≤50㎜，并用白灰撒出施工边线。

（3）施放完毕后，由监理单位复核鉴定，并填写《工程定位测量、复核记录》。
