国内主要掘进机厂家掘进机用各种阀的完整规格型号

1.概述1.1产品特点EBZ220TY型掘进机由煤炭科学研究总院山西煤机装备有限公司设计制造。

该机为悬臂式部分断面掘进机，适应巷道断面10～28m2、坡度±16°，可经济切割单向抗压强度≤90MPa的煤岩，属重型悬臂式掘进机。

该机主要特点是整机吨位大，切割硬度高，截齿损耗小，机器稳定性好，操作方便，可靠性高等。

1.2 主要用途、适用范围EBZ220TY型悬臂式掘进机主要是为煤矿综采及高档普采工作面采准巷道掘进服务的机械设备。

主要适用于半煤岩巷及岩巷的掘进，也适用于条件类似的其它矿山及工程巷道的掘进。

该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最大宽度(定位时)5.96m，最大高度4.835m，可掘任意断面形状的巷道，适应巷道坡度±16°。

该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。

1.3产品型号、名称产品型号、名称为EBZ220TY型掘进机。

型号的组成及其代表意义E B Z 220 TY设计代号切割机构功率(kW)纵轴式悬臂式掘进机1.4使用环境a)该机型适用于含有瓦斯、煤尘或其它爆炸性混合气体的环境;b)海拔不超过2000m;c)环境温度-20℃～+40℃;d)与垂直地面斜度不超过16°;2.主要技术参数2.1 总体参数机长 10.53m机宽 2.7m机高 1.85m地隙 250mm切割卧底深度 200mm龙门高度 400mm接地比压 0.159MPa机重 62t总功率 355kW经济切割煤岩硬度≤90MPa可掘巷道断面 10～28㎡最大可掘高度 4.835m最大可掘宽度 5.96m适应巷道坡度±16°机器供电电压 1140V牵引力 310kN截割型式纵轴截割功率 220/160kW截齿形式镐型截齿数量 30转速 65/32 r/min最大摆动角度上 45°下 28°左右各 36°平均单刀力 5496/7994 N2.3 装载机构装载形式三爪星轮(液压马达驱动)液压马达形式低速大扭矩液压马达液压马达工作压力 25MPa液压马达排量 2010ml/min液压马达转速 40r/min装运能力 300m3/h铲板宽度 3.0m铲板卧底 250mm铲板抬起 580mm星轮转速 45r/min运输形式边双链刮板(液压马达驱动)液压马达形式低速大扭矩液压马达液压马达工作压力 25MPa液压马达排量 450ml/min液压马达转速 110r/min槽宽 610mm龙门高度 400mm链速 1.2m/s锚链规格 18×64mm张紧形式黄油缸张紧2.5 行走机构行走形式履带式(液压马达分别驱动)液压马达形式斜轴式轴向柱塞马达液压马达工作压力 25MPa液压马达排量 107ml/min行走速度 0～9m/min接地长度 3.2m制动形式摩擦离合器履带板宽度 600mm张紧形式黄油缸张紧系统额定压力：油缸回路 25MPa行走回路 25MPa装载回路 25MPa输送机回路 25MPa系统总流量： 520 L/min泵站功率 132kw两联柱塞泵转速 1485 r/min两联柱塞泵流量 270/80 ml/r油箱有效容积 960L冷却方式板翅式水冷却器和蛇形管冷却油缸数量： 8个多路换向阀的调定压力 25MPa2.7 喷雾冷却系统灭尘形式内喷雾、外喷雾内喷雾压力 3MPa外喷雾压力 1.5MPa流量 63L/min冷却部件切割电动机、油箱供电电压 1140V控制回路 220、36、127V额定电流 280A总功率 355kW隔爆形式隔爆兼本质安全型输出分路数 5个。

淮南煤矿机械有限公司一 水路系统EBZ-160HN型掘进机的水路系统分为外喷雾及冷却水两个回路。

水路系统原理图外喷雾回路：高压水经球形截止阀、过滤器，直接进入升降臂上的JFH0108a引射喷嘴喷出形成外喷雾。

冷却水回路：高压水经球形截止阀、过滤器、减压阀减压，低压水经过液压油箱冷却器、切割电机及切割减速器，达到冷却效果后，从升降臂上的JFH0104引射喷嘴喷出。

工作压力 外喷雾 ～ 3 Mpa冷却水 ≯ 1.1Mpa系统流量 80 l/min喷嘴数量 2＋14二 液压系统2.1 液压系统工作原理本机除切割外，所有动力均为液压传动。

液压动力源为一台90kw的风冷电机，带动一组两联变量轴向柱塞泵和一台齿轮泵。

控制阀为负载敏感比例换向阀，实现以负载的需要来提供流量和压力，最大限度节省能耗，降低系统发热。

操作采用先导控制手柄,动作灵活,省力,减轻工人劳动强度。

2.2液压系统组成：液压系统由主回路、行走回路、油缸回路（切割臂摆动、升降，铲板、稳定器升降和刮板输送机张紧）、装运回路等组成的开式回路系统。

行走、装运机构运转，截割头的上、下、左、右，铲板的抬起落下，后支撑的升降及刮板机链条的张紧，均有相应的操纵手柄控制。

油箱油温的冷却采用进口板式水冷却器，效率高、结构紧凑、重量轻。

旁路风冷却装置，弥补井下水量不足时冷却效果不减。

随机配置了专用电动过滤注油车，实现密闭式注油；循环过滤装置可以确保提高加注液压油清洁度和效率。

管接头采用锥形O形圈无泄漏密封形式。

系统还配置了两路锚杆机接口，供用户使用。

2.2.1 主回路压力油 回油 控制油主回路由油箱、三联泵、回油滤油器、压力滤油器、压力表、油温开关及循环冷却装置等组成。

第一联变量柱塞泵(负载敏感+压力切断)为行走回路、油缸回路、锚杆机回路提供压力油。

第二联变量柱塞泵(负载敏感+压力切断)为装运马达提供动力。

第三联齿轮泵为风冷回路提供动力，并兼顾系统的循环过滤。

油泵电机功率 90 kW油泵电机转速 1480 r.p.m油箱容积 600 L选用液压油牌号 N68＃抗磨液压油第一联变量轴向柱塞泵 型号 ERL147C排量 147 ml/r 工作压力 16 Mpa额定压力 26 Mpa流量 214 L/min第二联变量轴向柱塞泵 型号 ERL130B排量 130 ml/r工作压力25 Mpa额定压力 31 Mpa流量 192 L/min第三联齿轮泵 型号 SNP3/26排量 26 ml/r 工作压力 16 Mpa额定压力 25 Mpa流量 38 L/min两联变量轴向柱塞泵压力油分别通过两只高压精密过滤器提供给执行机构；所有回油经过回油过滤器回油箱，回油装置具有堵塞安全保护功能，当滤网堵塞或回油压力升到一定值时，压力油则通过单向阀直接回油箱。

EBZ200悬臂式掘进机使用说明书三一重型装备有限公司二O一O年三月（V1.3）EBZ200悬臂式掘进机使用说明书目录序言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (6)第1节概述 (7)第2节主要结构 (9)第3节技术特性 (15)第二章产品使用操作 (18)第1节安装调整 (19)第2节作业操作 (20)第3节运输贮运 (24)第三章产品技术保养 (31)第1节保养维修 (32)第2节注油 (36)第3节 操作维护保养程序 (42)第4节 截割减速机维护保养规程 (48)第5节 伸缩部轴承维护保养规程 (50)第四章 故障分析与排除 (51)第五章 选配件 (58)序言衷心感谢您选用EBZ200悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。

我公司吸取国际上掘进机的技术精髓，集长期从事煤炭机械设计和制造的经验而研制的EBZ200悬臂式掘进机，该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。

本使用说明书向您详细介绍了EBZ200悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。

为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书。

这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

要保证本说明书象工具箱里的工具一样伸手可得，以便能够随时阅读。

只有完全了解说明书的内容，您才能熟练而安全地操作机器。

三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ200悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。

三一重型装备有限公司EBZ160标准型悬臂式掘进机煤安证清单（设备编号：14JJ00600052）整机标牌表一表二E-掘进机 B-悬臂式 Z-纵轴式 160-截割机构功率，kW 悬臂式掘进机设备说明：一、主要用途及适用范围1、EBZ160悬臂式掘进机能实现连续切割、装载、运输作业。

2、该机适用于煤巷、半煤岩巷的巷道掘进，也可在铁路、公路、水利工程等隧道施工中使用。

3、最大定位截割断面26.4m2，截割硬度不大于80Mpa，要求环境温度为0℃～40℃，最大空气相对湿度不超过95%（在25℃时），使用地点海拔不超过2000m，坡度范围在±18°之间。

4、大气压（0.8～1.1）×105Pa时，设备可以正常使用。

5、特殊情况本设备适用于含有瓦斯、煤尘或其他爆炸性混合物气体的隧道或矿井中，但是不适用于具有腐蚀金属和破坏绝缘的气体环境中或者长期连续滴水的地方。

二、操作人员的职责操作者严格按照手册的相关规定负责设备的操作，熟记操作方式，避免由于误操作而造成事故。

操作者和设备附近从事任何工作的人员必须是经过培训的熟练工人。

如发生会影响安全的任何故障，应立即停止设备的工作。

设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块。

操作人员必须熟悉火灾报警系统和灭火器具。

在启动设备之前，操作人员应确认以下事项：1.所有日常检查和维护项目都已完成。

2.所有的开关（1）处在关闭位置，操作手柄（2）置于中间位置，确定所有的急停按钮（3）未被按下3.所有与作业无关人员都已离开危险区域。

4.操作人员因故要离开操作台时，必须完成以下操作：操作手柄放置中间位置，电源开关移至关闭位置；按下急停按钮以防止因误碰操作手柄及开关而突然启动设备；设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块，电控箱断路器手柄移至断开位置。

三、全体作业人员的职责如果有任何可能引起设备非正常操作或者存在潜在危险的异常现象，均应及时的汇报给主管，如有可能应及时纠正异常情况。

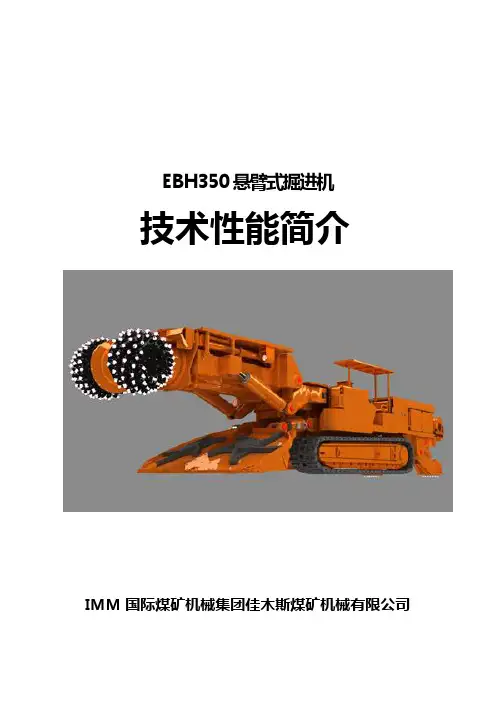

EBH350悬臂式掘进机技术性能简介IMM国际煤矿机械集团佳木斯煤矿机械有限公司1、EBH350悬臂式掘进机适用范围及特点:该机主要用于煤岩硬度≤100MPa(经济截割)的煤巷、半煤岩巷道以及硬岩巷道的掘进。

通过第二运输机，可与自卸车、矿车、皮带运输机等配套，实现掘进、运输连续作业。

最大定位截割断面可达42m2（定位截割高度6.0m,定位截割宽度7.0m）,纵向工作坡度≤±18°。

2、EBH350悬臂式掘进机执行标准:MT/T238.3-2006 悬臂式掘进机通用技术条件Q/JC-06-2009 EBH350悬臂式掘进机3、EBH350悬臂式掘进机使用环境条件:EBH350掘进机在下列条件下可正常工作(1) 海拔不超过2000m;(2) 环境温度-20℃～+40℃;(3) 周围空气相对湿度不大于90%(+25℃);(4) 在有瓦斯、煤尘或其他爆炸性气体环境矿井中；(5) 与垂直面的安装斜度不超过18°；(6) 无破坏绝缘的气体或蒸气的环境中；(7) 无长期连续漏水的地方；(8) 污染等级：3级；(9) 安装类别：Ⅲ类。

4、EBH350悬臂式掘进机安全保护：(1).掘进机电控设备的设计、制造符合GB3836.1、GB3836.2.和《煤矿安全规程》2006版规定；(2).所有安标受控配套件均取得煤矿安全标志证；(3).掘进机设有起动报警装置和前后照明灯；(4).掘进机设有制动系统及防滑保护装置；(5).截割机构和装运机构的传动系统设有过载保护装置；(6).油泵电机和截割电机、二运电机之间启、停顺序，在电控系统中有闭锁装置；(7).液压系统有过滤装置，还设有压力、油温、油位显示等保护装置；(8).电控系统设有紧急切断和闭锁装置，在司机座位另一侧还装有紧急停止按钮；(9).设有外喷雾系统，并有过滤装置、漏水检测及保护功能。

6、EBH350悬臂式掘进机主要部件外形尺寸7、EBH350掘进机技术优势简介EBH350掘进机是佳木斯煤机有限公司2009年针对全岩、硬岩的采掘巷道，为提高综掘机械化程度，提高进尺能力，为大型、标准化矿井而设计制造的岩巷掘进机。

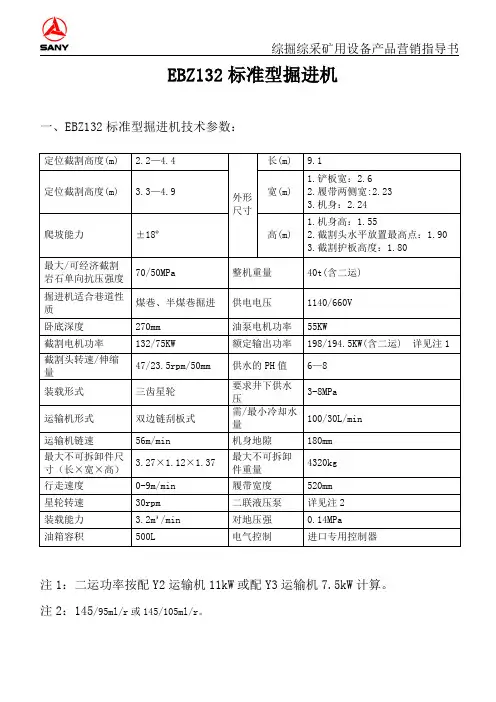

EBZ132标准型掘进机一、EBZ132标准型掘进机技术参数：定位截割高度(m) 2.2—4.4外形尺寸长(m) 9.1定位截割高度(m) 3.3—4.9 宽(m) 1.铲板宽：2.62.履带两侧宽:2.233.机身：2.24爬坡能力±18º高(m) 1.机身高：1.552.截割头水平放置最高点：1.903.截割护板高度：1.80最大/可经济截割岩石单向抗压强度70/50MPa 整机重量40t(含二运)掘进机适合巷道性质煤巷、半煤巷掘进供电电压1140/660V卧底深度270mm 油泵电机功率55KW截割电机功率132/75KW 额定输出功率198/194.5KW(含二运) 详见注1 截割头转速/伸缩量47/23.5rpm/50mm 供水的PH值6—8装载形式三齿星轮要求井下供水压3-8MPa运输机形式双边链刮板式需/最小冷却水量100/30L/min运输机链速56m/min 机身地隙180mm最大不可拆卸件尺寸（长×宽×高）3.27×1.12×1.37最大不可拆卸件重量4320kg行走速度0-9m/min 履带宽度520mm星轮转速30rpm 二联液压泵详见注2装载能力 3.2m³/min 对地压强0.14MPa油箱容积500L 电气控制进口专用控制器注1：二运功率按配Y2运输机11kW或配Y3运输机7.5kW计算。

注2：145/95ml/r或145/105ml/r。

二、EBZ132标准型主要配置：项目主要配置液压系统极低空载损耗系统泵站电机三一(轴承和密封按三一选定的国际品牌)主泵德国力士乐或美国派克柱塞泵控制阀德国力士乐或德国哈威或美国派克先导液控高压负载敏感阀平衡阀德国力士乐或美国伊顿大流量型行走马达德国力士乐或美国派克马达星轮马达宁波中意或德辰或斯达弗(轴承和密封按三一选定的国际品牌) 一运马达宁波中意或德辰或斯达弗(轴承和密封按三一选定的国际品牌) 主要轴承国际品牌主要密封国际品牌液压系统接头美国派克高压胶管≥30MPa(回油管及泄油管除外)可承受压力截割电机三一(轴承和密封按三一选定的国际品牌)截割减速机强化硬齿面、噪声不大于78分贝主要紧固螺母专利防松螺纹型、特殊防松型及螺栓型式回转支承三柱式显示系统汉显图形界面(日本Digital)铲板三一切割头三一行走部支重轮，整体履带板核心控制单元国际品牌专用控制器(芬兰EPEC)真空接触器国产品牌(昆山国力、八二三O)主控制电源国产品牌(朝阳电源)辅助继电器国际品牌(日本松下)电流传感器国际品牌(瑞士莱姆)按钮国际品牌(美国霍尼韦尔)回转台三一本体三一后支承三一三、EBZ132标准型掘进机可供选择的配置如下：序号名称选配情况备注1 龙门破碎挡板是□否□2 第二运输机Y2 是□否□(标配)3 第二运输机Y3 是□否□(选配)4 液压锚杆动力阀块装置是□否□5 磁力防垢器组件是□否□6 反冲洗过滤器是□否□EBZ132系列所配第二运输机主要技术参数(Y2）序号项目名称单位参数1 电滚筒电压V 1140/660 电滚筒功率KW 112 运输带带速m/s 1.6 运输带带宽mm 8003 最大输送能力t/h 3004 外形尺寸（长×宽×高）mm 17000×1385×10805 机重kg 4000EBZ132系列所配第二运输机主要技术参数(Y3）序号项目名称单位参数1 电滚筒电压V 1140/660 电滚筒功率KW 7.52 运输带带速m/s 1.6 运输带带宽mm 6503 最大输送能力t/h 2704 外形尺寸（长×宽×高）mm 16950×1415×11005 机重kg 3520。
