J41H-16C截止阀对照表

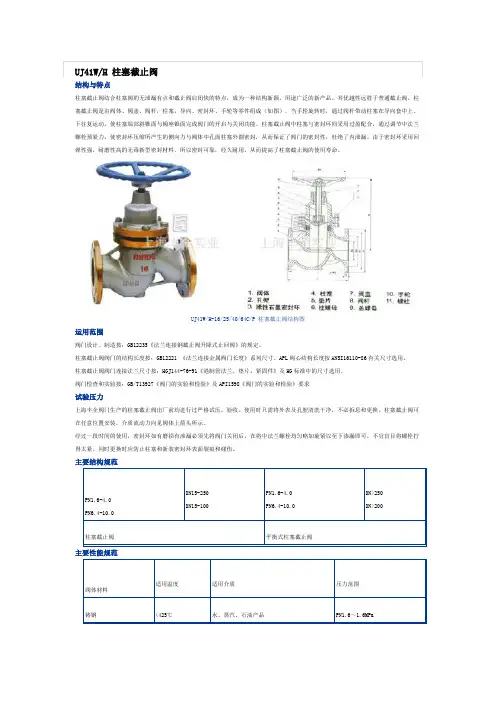

UJ41W/H 柱塞截止阀结构与特点柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。

其优越性远胜于普通截止阀。

柱塞截止阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。

当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。

由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。

从而提高了柱塞截止阀的使用寿命。

UJ41W/H-16/25/40/64C/P 柱塞截止阀结构图运用范围阀门设计、制造按：GB12235《法兰连接钢截止阀升降式止回阀》的规定。

柱塞截止阀阀门的结构长度按：GB12221 《法兰连接金属阀门长度》系列尺寸。

APL阀心结构长度按ANSI16110-86有关尺寸选用。

柱塞截止阀阀门连接法兰尺寸按：HGJ144-76-91《港制管法兰，垫片，紧固件》及HG标准中的尺寸选用。

阀门检查和实验按：GB/T13927《阀门的实验和检验》及API1598《阀门的实验和检验》要求试验压力上海丰企阀门生产的柱塞截止阀出厂前均进行过严格试压，验收。

使用时只需将外表及孔腔清洗干净，不必拆息和更换。

柱塞截止阀可在任意位置安装，介质流动力向见阀体上箭头所示。

经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，在将中法兰螺栓均匀略加旋紧以至下渗漏即可。

不宜盲目将螺栓拧得太紧。

同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

主要结构规范PN1.6-4.0 PN6.4-10.0 DN15-250DN15-100PN1.6-4.0PN6.4-10.0DN>250DN>200柱塞截止阀平衡式柱塞截止阀主要性能规范阀体材料适用温度适用介质压力范围铸钢<425℃水、蒸汽、石油产品PN1.6～1.6MPa。

美标阀门>>美标截止阀>>美标直通式截止阀产品详细信息<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。

3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。

4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。

5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。

6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。

二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

J41H-16C截止阀对照表J41H-16C、J41Y、J41W、J41F、J41N法兰连接钢制截止阀简介J41H-16C适用于公称压力PN1.6～20.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路中的介质。

适用介质为水、油品、蒸气、酸性介质等。

操作方式有：手动、齿轮传动、电动、气动等。

截止阀概述J41H-16C、J41Y、J41W、J41F、J41N法兰连接钢制截止阀具有结构紧凑，密封面不易磨损、擦伤，密封性能好，制造与维修方便，启闭时阀瓣行程小，启闭时间短，阀门高度小，工艺性能好和适用范围广等特点，是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。

本公司多年来不断消化吸收ANSI、API、JIS、BS、DIN等国外先进的阀门技术,在设计、制造各质量控制等方面积累了丰富的经验，开发出具有如下特点的法兰连接钢制截止阀。

①产品符合国内外先进标准的要求，结构合理、密封可靠、性能优良、造型美观。

②产品材料品种齐全，填全、垫片可根据实际工况或用户要求合理选配能适用于各种压力、温度及介质工况。

③高温阀门承压部件选用优质耐热合金钢制造，密封面采用Stellite钴基硬质合金，密封可靠、性能稳定、使用寿命长。

④高温阀门阀杆采用耐热合金钢，经调质及表面氧化处理，具有良好的综合力学性能和抗腐蚀性、抗擦伤性。

⑤产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料。

⑥可采用ANSI、GB、JB、HG、SH等多种配管法兰标准和法兰密封面型式，满足各种工程需要及用户要求。

⑦可根据用户要求选配IQ、2SA35、SMC、RA、STK等系列引进型智能一体化电动装置，具有功能全，精度高，可与程控电脑配套使用等特点。

执行标准设计与制造：B/T12235结构长度：GB/T12221法兰尺寸：GB/6113 JB/T79压力-温度：GB/T9131试验-检验：GB/T13927 JB/T9092压力试验主要零件材料及性能手动截止阀主要尺寸和重量电动截止阀的主要尺寸和重量J41H-16C注：阀门驱动方式有电动、气动、齿轮传动等，根据用户要求选配。

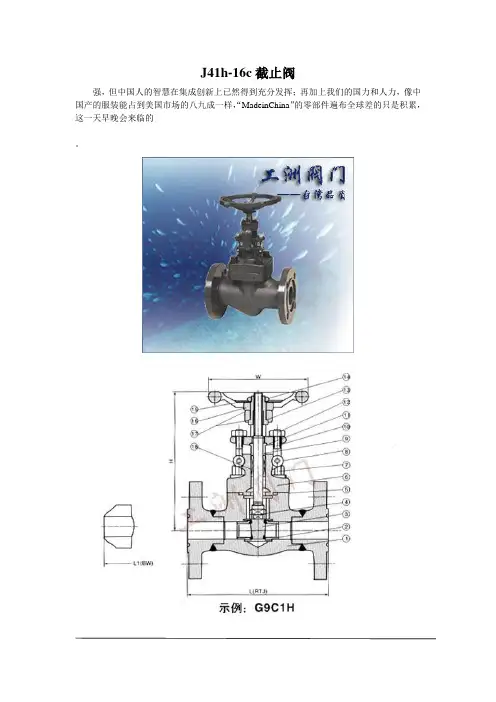

J41h-16c截止阀强，但中国人的智慧在集成创新上已然得到充分发挥；再加上我们的国力和人力，像中国产的服装能占到美国市场的八九成一样，“MadeinChina”的零部件遍布全球差的只是积累，这一天早晚会来临的。

一、标准材质明细表：序号零件名称CS toASTMAStoASTMSS to ASTMTypeA105TypeF22Type F304(L) Type F316(L)1 阀体A105 A182F22A182 F304(L) A182 F316(L)2 垫片CorrugatedSS+graphiteSS+PTFE3 螺栓A193B7A193B16A193 B8 A193 B8M4 销钉A276 420 A276 3045 填料压套A276 410 A182 F304(L) A182 F316(L)6 活节螺栓A193B7A193B16A193 B8 A193 B8M7 螺母A1942HA194 4A194 8 A194 8M8 阀杆螺母A276 4109 螺母A1942HA194 4A194 8 A194 8M1铭牌SS 11手轮A1971 2 填料压板A216 WCB A351 CF813填料柔性石墨PTFE1 4 阀盖A105A276304A182 F304(L) A182 F316(L)1 5 阀杆A182F6A182F304A182 F304(L) A182 F316(L)1 6 阀瓣A276420A276304A276 304(L) A276 316(L)适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等适用温度-29℃～425℃-29℃～550℃-29℃～180℃注意：客户需求的其他材质也可采用。

密封面料配对由客户指定内件代号决定。

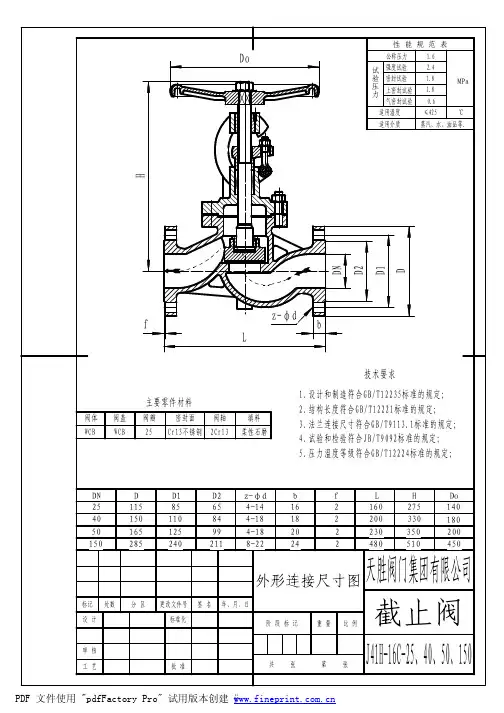

CS=碳钢；AS=合金钢；SS=不锈钢；尺寸（mm）和重量（kg）NPS 1/2 3/4111/411/2 2L( R T J ) 900Lb～1500Lb216229254279305 371H( B W )900Lb～1500Lb216229254279305 368 H(开) 2072724258330 355 W 1251251616180 200柔性石墨RTJ 8.013.217.419.24.5 31.0 BW 5.210.14.615.820.5 27.8一、产品[国际法兰截止阀]的详细资料：产品名称：国际法兰截止阀产品特点：国标法兰截止阀,节流阀,法兰截止阀二、执行标准：设计与制造结构长度浩兰尺寸压力一温鹰试验一检验GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092 三、压力试验：公称压力 1.6 2.5 4.0 6.4 10.0 16.0强度试验 2.4 3.8 6.0 9.6 15.0 24.0水密封试验 1.8 2.8 4.4 7.4 11.0 18.0上密封试验 1.8 2.8 4.4 7.04 11.0 18.0气密封试验0.4-0.7四、主要零件材料及性能：体盖扳阀杆密封面垫片(环) 填料工作温度℃适用介质WCB 2Cr1313CrSTL本体材料尼龙增强柔性石墨1Crl3／柔性石墨08软钢0Cr18Ni9TiOCr18Ni12Mo2Ti柔性石墨增强柔性石墨SFB-260SFP-260≤425水、蒸汽、油品WC138CrMoAI25Cr2MoV ≤450WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540ZG1Cr18Ni9Ti 1Cr18Ni9Ti≤200硝酸类ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti≤200醋酸类五、国标法兰截止阀PN l．6MPa：六、工洲牌柱塞截止阀规格主要尺寸：1.6MPa DN L D D1 D2 b n-Φd H D0凸面法兰RFJ41H J41Y J41W J41F J41N16C16P16R16I 10 130 90 60 40 14 4-Φ14 198 120 15 130 95 65 45 14 4-Φ14218 120 20 150 105 75 55 14 4-Φ14258 140 25 160 115 85 65 14 4-Φ14275 140 32 180 135 100 78 16 4-Φ18280 160 40 200 145 110 85 16 4-Φ18330 180 50 230 160 125 100 16 4-Φ18350 200 65 290 180 145 120 18 4-Φ18370 280 80 310 195 160 135 20 8-Φ18400 280 100 350 215 180 155 20 8-Φ18415 320 125 400 245 210 185 22 8-Φ18460 360 150 480 280 240 210 24 8-Φ23510 450 200 600 335 295 265 26 12-Φ23710 500 250 650 405 335 320 30 12-Φ25786 550 300 750 460 410 375 30 12-Φ25925 600一、产品[国际法兰截止阀]的详细资料：产品名称：国际法兰截止阀产品特点：国标法兰截止阀,国标截止阀,法兰截止阀二、规格主要尺寸：2.5MPa DN L D D1 D2 b n-Φd H D010 130 90 60 40 16 4-Φ14198 12015 130 95 65 45 16 4-Φ14218 12020 150 105 75 55 16 4-Φ14258 14025 160 115 85 65 16 4-Φ14275 14032 180 135 100 78 18 4-Φ18280 16040 200 145 110 85 18 4-Φ18330 18050 230 160 125 100 20 4-Φ18350 20065 290 180 145 125 22 8-Φ18400 28080 310 195 160 135 22 8-Φ18355 280100 350 230 190 160 24 8-Φ23415 320125 400 270 220 188 28 8-Φ25460 360150 480 300 250 218 30 8-Φ25 510 450200 600 360 310 278 34 12-Φ25710 500250 622 425 370 332 36 12-Φ30786 550300 698 485 430 390 40 16-Φ30925 600三、工洲牌国标法兰截止阀PN4.0MPa～16.0MPa(规格主要尺寸)：4.0MPa DN L D D1 D2 D6 b n-Φd H D0凹凸法兰MFM J41H J41Y J41W J41N 40 40P 40R 40I 10 130 90 60 41 35144-Φ14198 120 15 130 95 65 45 40164-Φ14233 120 20 150 105 75 55 51164-Φ14295 140 25 160 115 85 65 58164-Φ14285 160 32 180 135 100 78 66184-Φ18302 160 40 200 145 110 85 76184-Φ18355 200 50 230 160 125 100 8824-Φ18 373 200 65 290 180 145 120 110228-Φ18408 280 80 310 195 160 135 121228-Φ18436 280 100 350 230 190 160 150248-Φ23480 320 125 4001 270 220 188 176288-Φ25588 360 150 480 300 250 218 20438-Φ25611 400 200 600 375 320 282 2603812-Φ30720 4006.4MPa 15 170 105 75 55 40 184-14Φ195 400凹凸法兰MFM J41H J41Y J41W 20 190 125 90 68 5124-Φ18228 160 25 210 135 100 78 58224-Φ18275 180 32 230 150 110 82 66244-Φ23325 200J41N 64 64P 64R 64I 40 260 165 125 95 76244-Φ23360 240 50 300 175 135 105 88264-Φ23410 280 65 340 200 160 130 110288-Φ23450 320 80 380 210 170 140 12138-Φ23485 360 100 430 250 200 168 150328-Φ25537 400 125 500 295 240 202 176368-Φ30631 400 150 550 340 280 240 204388-Φ34646 450 200 650 405 345 300 2604412-Φ34813 50010.0M Pa 10 170 100 70 50 3524-Φ14198 140凹凸法兰MFM J41H J41Y J41W 100 100P 100R 100I 15 170 105 75 55 4024-Φ14202 140 20 190 125 90 68 51224-Φ18228 160 25 210 135 100 78 58244-Φ18250 180 32 230 150 110 82 66244-Φ23326 200 40 260 165 125 95 76264-Φ23360 240 50 300 195 145 112 88284-Φ25414 280 65 340 220 170 138 110328-Φ25434 320 80 380 230 1810 148 121348-Φ25547 360 100 430 265 210 172 150388-Φ30621 400 125 500 310 250 210 176428-Φ34732 400 150 550 350 290 250 2044612-Φ34840 45016.0M Pa 200 65 430 360 312 2605412-Φ41925 500凹凸法兰15 170 110 75 52 40244-Φ18148 140MFMJ41H J41Y J41W 160 160P 160R 160I20 190 130 90 62 51 26 4-Φ23 158 160 25 210 140 100 72 58 28 4-Φ23 175 180 32 230 165 115 85 66 30 4-Φ25 200 200 40 260 175 125 92 76 32 4-Φ27 231 240 50 300 215 165 132 88 36 8-Φ25 262 280 65 340 245 190 152 110 44 8-Φ30 303 320 80 380 260 205 168 121 46 8-Φ30 341 360 100430300240200150488-Φ34485400一、产品[国际电动法兰截止阀]的详细资料： 产品型号：J941H产品名称：国际电动法兰截止阀产品特点：国标电动法兰截止阀,国标截止阀,电动法兰截止阀二、电装型号规格主要尺寸：1.6MPa DN L D D1 b n-Φd 电装型号L1 H D0凸面法兰RF J941H J941Y J941W J941F J941N 16C 16P 16R 16I 50 230 160 125 16 4-Φ18DZW1590 645 365 65 290 180 145 18 4-Φ18DZW1590 690 365 80 310 195 160 20 8-Φ18DZW2590 715 365 100 350 215 180 20 8-Φ18DZW2590 770 365 125 400 245 210 22 8-Φ18DZW3590 780 365 150 480 280 240 24 8-Φ23DZW45590 875 365 200 600 335 295 26 12-Φ23DZW6810 967 470 250 650 405 335 30 12-Φ25DZW9810 1153 470 300 750 460 410 30 12-Φ25DZW120830 1292 5502.5MPa 50 230 160 125 20 4-Φ18DZW1590 645 365凸面法兰RF J941H J941Y 65 290 180 145 22 8-Φ18DZW1290 690 365 80 310 195 160 22 8-Φ18DZW2590 715 365 100 350 230 190 24 8-Φ23DZW2590 770 365J941W 25 25P 25R 25I125 400 270 220 28 8-Φ25DZW3590 780 365 150 480 300 250 30 8-Φ25DZW45810 875 470 200 600 360 310 34 12-Φ25DZW6810 967 470 250 650 425 370 36 12-Φ30DZW9830 1153 550 300 750 485 430 40 12-Φ30DZW120830 1292 550三、工洲牌PN4.0MPa-6.4MPa 国标电动法兰截止阀-电装型号规格主要尺寸：4.0MPa DN L D D1 D2 D6 b n-Φd电装型号L1 H D0凹凸法兰MFM J941H J941Y J941W 40 40P 40R 40I 50 230 160 125 100 88 20 4-Φ18ZDW10 590 645 365 65 290 180 145 120 110 22 8-Φ18ZDW10 590 690 365 80 310 195 160 135 121 22 8-Φ18ZDW20 590 715 365 100 350 230 190 160 150 24 8-Φ23ZDW30 590 770 365 125 400 270 220 188 176 28 8-Φ25ZDW45 810 782 470 150 480 300 250 218 204 30 8-Φ25ZDW60 810 875 470200 600 375 320 282 260 38 12-Φ30ZDW90 830 1160 5506.4MPa 50 300 175 135 105 88 26 4-23ΦZDW10 590 710 365凹凸法兰MFM J941H J941Y J941W 64 64P 64R 64I 65 340 200 160 130 110 28 8-Φ23ZDW20 590 750 365 80 380 210 170 140 121 30 8-Φ23ZDW30 590 785 365 100 430 250 200 168 150 32 8-Φ25ZDW45 810 837 470 125 500 295 240 202 176 36 8-Φ30 ZDW60 810 1031 470 150 550 340 280 240 204 38 8-Φ34ZDW90 830 1066 550200 650 405 345 300 260 44 12-Φ34ZDW120 830 1213 550一、产品[低温截止（节流）阀]的详细资料:产品名称：低温截止（节流）阀产品特点：国标低温截止阀,国标低温节流阀,低温截止阀二、执行标准：设计与制造结构长度浩兰尺寸压力-温度试验-检验JB/T7749 GB12221 JB79 GB9131 JB/T9092 三、压力试验：公称压力PN 1.6 2.5 4.0 强度试验 2.4 3.8 6.0 水密封试验 1.8 2.8 4.4 上密封试验 1.8 2.8 4.4 气密封试验0.4-0.7四、主要零件材料及性能：体盖板阀杆密封面垫片埴料工作温度℃适用介质LCB1Cr17Ni12DTL/DTL 1Cr13/柔性石墨低温石棉PTFE浸四氟乙烯石棉绳柔性石墨-46丙烷/丙烯甲醇,乙烷煤气/液氨LC1 -60 LC2 -73LC31Cr18Ni9Ti -101LC4 -115 LC8 -196 五、国标低温截止阀(节流)阀PNl.6MPa一4.0MPa 规格主要尺寸：1.6MPa DNL D D1 D2 b n-ΦdHD0-46℃4-101℃-196℃凸面法兰RFDJ41Y-16L DJ41Y-16L C1 DJ41Y-16L C2 DJ41Y-16L C3 DJ41Y-16L C4 DJ41Y-16P DJ41Y-16R 5023160 125 100 16 4-Φ18460 480 520 240 6529180 145 120 18 4-Φ18475 505 525 280 8031195 160 135 20 8-Φ18520 550 590 280 1035215 180 155 20 8-Φ18545 575 615 320 12540245 210 185 22 8-Φ18590 620 660 360 1548280 240 210 24 8-Φ23650 680 730 400 2060335 295 265 26 12-Φ23850 880 930 400 2573405 355 320 30 12-Φ25956 986 1036 450 3085460 410 375 30 12-Φ251095 1125 1175 5002.5MPa 50 23160 125 100 20 4-Φ18460 460 520 240凸面法兰RFDJ41Y-25L DJ41Y-25L C1 DJ41Y-25L C2 DJ41Y-25L C3 DJ41Y-25L C4 DJ41Y-25P DJ41Y-25R 6529180 145 120 22 8-Φ18475 505 525 280 8031195 160 135 22 8-Φ18520 550 590 280 1035230 190 160 24 8-Φ23545 575 615 320 12540270 220 188 28 8-Φ25590 620 660 360 1548300 250 218 30 8-Φ25650 680 730 400 2060360 310 278 34 12-Φ25850 880 930 400250 730 425 370 332 36 12-Φ30 956 986 1036 450 300850 485 430 390 40 16-Φ30 1095 1125 1175 500 4.0MPa50 230 160 125 100 20 4-Φ18 483 504 546 240 凸面法兰 RF DJ41Y-40L DJ41Y-40L C1 DJ41Y-40L C2 DJ41Y-40L C3 DJ41Y-40L C4 DJ41Y-40P DJ41Y-40R65 290 180 145 120 22 8-Φ18 499 530 551 280 80310 195 160 135 22 8-Φ18 546 578 620 280 100 350 230 190 160 24 8-Φ23 572 604 646 320 125 400 270 220 188 28 8-Φ25 620 651 693 360 150 480 330 2850 218 30 8-Φ25 683 741 767 400 200 600 375 320 282 38 12-Φ30 893 924 977 400 250 730 445 385 345 42 12-Φ34 1004 1035 1088 450 3008505104504084616-Φ34115011811234500一、产品[水封式阀门]的详细资料： 产品名称：水封式阀门产品特点：工洲牌DS 系列水封阀门适用于公称压力≤4 DMPa ，工作温度≤400℃或≤550℃，工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用．尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式.水封式阀门价格,水封式阀门厂家,水封式阀门报价。

截止阀J41H-16C所属系列:国标截止阀系列型号产品型号配管法兰公称压力法兰密封面PN（MPa）J41H-16C J41W-16P J41Y-16P J41Y-16R J41Y-16I JB/T74 1.6凸面J41H-25J41W-25P J41Y-25P J41Y-25R J41Y-25I GB9113 2.5J41H-40J41W-40P J41Y-40P J41Y-40R J41Y-40I HG20592-4凹凸面J41H-64J41W-64P J41Y-64P J41Y-64R J41Y-64I20635 6.4J41H-100J41W-100P J41Y-100P J41Y-100R J41Y-100I10J41H-160J41W-160P J41Y-160P J41Y-160R J41Y-160I16环连接伞齿轮传动截止阀在型号“J”后插入“5”，示例J541H-25电动截止阀在型号“J”后插入“9”，示例J941H-25气动截止阀在型号“J”后插入“6”，示例J641H-25注：如法兰密封面型式与表中规定不同时，用户应在合同中注明用途法兰连接的截止阀适用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

适用介质为：水、油品、蒸气、酸性介质等。

操作方式有：手动、齿轮传动、电动、气动等。

标准与规范设计与制造结构长度压力温度等级连接法兰试验与检验GB12235 GB12221 GB9131JB/T74HG20604JB/T74-90GB9113HG20592-20635JB/T9092-1999GB13927结构优势与特点∙产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观。

∙阀瓣、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

t41h-16c阀门执行标准T41H-16C阀门执行标准是指一种球形截止阀，采用电动执行机构控制阀门的开闭动作，具有高度自动化的特性。

该标准详细规定了该阀门的技术要求、产品结构、性能参数以及测试方法等内容。

下面将详细介绍T41H-16C阀门执行标准的相关细节。

首先，T41H-16C阀门执行标准规定了该阀门的技术要求。

其中包括了阀门的公称通径、公称压力、适用介质、适用温度等基本参数。

同时，标准还对阀门的材料、密封性能、外观要求等进行了明确的规定，以确保阀门的质量和使用性能。

其次，标准规定了T41H-16C阀门的产品结构。

该阀门采用了球形截止阀的结构，具有结构简单、密封性能好等特点。

标准要求阀门的壳体材料、球体材料、密封材料等进行了规定，并对阀门的连接方式、连接尺寸等进行了详细说明。

第三，标准明确规定了T41H-16C阀门的性能参数。

其中包括额定流量系数、闭合密封性能、启闭力矩等参数。

标准对这些参数的测试方法和要求都进行了详细的描述，旨在确保阀门的性能能够满足用户的需求。

最后，标准对T41H-16C阀门执行标准的测试方法进行了规定。

包括常压试验、高压试验、密封性试验等。

通过对阀门进行各项测试，验证其功能和性能是否符合要求，以确保阀门的质量和可靠性。

总结起来，T41H-16C阀门执行标准是一份详细的技术规范，对该阀门的技术要求、产品结构、性能参数以及测试方法进行了详细规定。

该标准的制定旨在保证阀门的质量和性能能够满足用户的需求，提高阀门在工业生产中的应用效果。

通过严格遵循该标准，可以确保T41H-16C阀门的质量和安全性，实现阀门的自动化控制。

截止阀>>国标截止阀>>国标截止阀产品详细信息阀门的安装维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。

第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。

（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。

第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。

（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。

一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。

截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。

这就是截止阀为什么不可安反的道理。

其它阀门也有各自的特性。

阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。

最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。

落地阀门手轮要朝上，不要倾斜，以免操作别扭。

靠墙机靠设备的阀门，也要留出操作人员站立余地。

要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。

闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。

同时更换填料极不方便。

明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。

升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。

旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。

减压阀要直立安装在水平管道上，各个方向都不要倾斜。

（二）施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。

安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。
