材料成型原理(上)考试重点复习题2

材料成型原理考试复习1.名词解释：①加工硬化:随着冷变形程度的增加，金属材料强度和硬度指标都有所提高，但塑性、韧性有所下降②热变形:金属在再结晶温度以上的塑性变形。

热变形时加工硬化与再结晶过程同时存在，而加工硬化又几乎同时被再结晶消除。

③宏观偏析:铸件中各宏观区域化学成分不均匀的现象。

包括正常偏析、反常偏析和比重偏析。

宏观偏析造成铸件组织和性能的不均匀性④机械应力：物体由于外因而变形时，在物体内各部分之间产生相互作用的内力，以抵抗这种外因的作用，并力图使物体从变形后的位置回复到变形前的位置。

⑤钎焊：用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法⑥均质（自发）形核：在均匀的液相中，靠自身的结构起伏和能量起伏形成新相核心的过程。

2.填空题①金属的铸造性能决定于金属的塑性和变形抗力②金属在加热时可能产生的缺陷有氧化、脱碳、过热、过烧、裂纹③按照气体的来源，铸件中的气孔主要分为析出性、侵入性、反应性三种。

④手工电弧焊时，焊条中焊芯的作用是作填充材料和导电⑤影响合金流动性的内因是金属成分外因有温度和杂质含量⑥铸造合金在凝固过程的收缩分液态收缩、凝固收缩、固态收缩三个阶段，其中液态收缩、凝固收缩是产生缩孔和缩松最主要的原因，而固态收缩是产生变形和裂纹的根本原因⑦冲裁时板料分离过程分为弹性变形、塑性变形、断裂分离三个阶段。

⑧铸件的凝固方式按凝固范围大小来划分的，有层状凝固、中间状凝固、体积凝固三种凝固方式。

纯金属和共晶成分易按层状方式凝固，宽结晶温度的合金易按体积方式凝固。

3.判断题①过冷度的大小取决于冷却速度和金属本性(T)②增加铸件的冷却速度加重了铸件的密度偏析 (F)③液态合金的充型能力即是合金的流动性 (F)④增加焊接结构的刚性可以减少焊接应力 (F)⑤对于铁碳合金，当温度一定时，随着含碳量的增加过热量也增加，粘度下降。

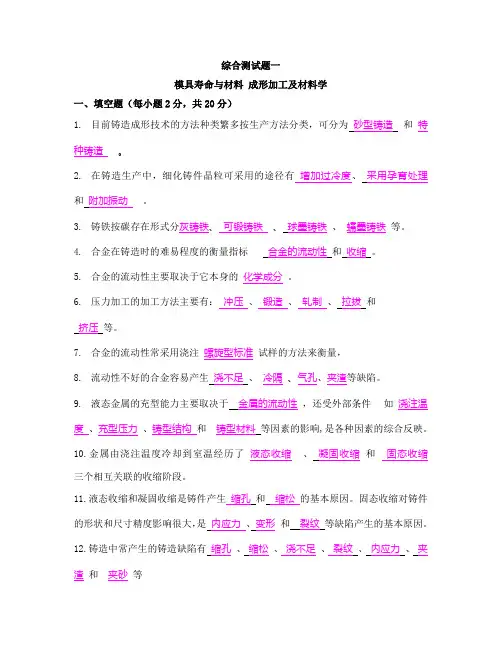

综合测试题一模具寿命与材料成形加工及材料学一、填空题（每小题2分，共20分）1. 目前铸造成形技术的方法种类繁多按生产方法分类，可分为砂型铸造和特种铸造。

2. 在铸造生产中，细化铸件晶粒可采用的途径有增加过冷度、采用孕育处理和附加振动。

3. 铸铁按碳存在形式分灰铸铁、可锻铸铁、球墨铸铁、蠕墨铸铁等。

4. 合金在铸造时的难易程度的衡量指标合金的流动性和收缩。

5. 合金的流动性主要取决于它本身的化学成分。

6. 压力加工的加工方法主要有：冲压、锻造、轧制、拉拔和挤压等。

7. 合金的流动性常采用浇注螺旋型标准试样的方法来衡量，8. 流动性不好的合金容易产生浇不足、冷隔、气孔、夹渣等缺陷。

9. 液态金属的充型能力主要取决于金属的流动性，还受外部条件如浇注温度、充型压力、铸型结构和铸型材料等因素的影响,是各种因素的综合反映。

10.金属由浇注温度冷却到室温经历了液态收缩、凝固收缩和固态收缩三个相互关联的收缩阶段。

11.液态收缩和凝固收缩是铸件产生缩孔和缩松的基本原因。

固态收缩对铸件的形状和尺寸精度影响很大，是内应力、变形和裂纹等缺陷产生的基本原因。

12.铸造中常产生的铸造缺陷有缩孔、缩松、浇不足、裂纹、内应力、夹渣和夹砂等13. 特种铸造相对于砂型铸造的两类特点：型模的革新和充型方式的变更。

14.常用特种铸造方法金属型铸造、压力铸造、离心铸造、消失模铸造和熔模铸造、壳型铸造等。

15.衡量金属锻造性能的两个指标塑性和变形抗力。

16.自由锻造常用设备空气锤和水压机。

17.自由锻的基本工序包括镦粗、拔长、冲孔、弯曲、切割、扭转和错移等。

18.镦粗的变形特点横截面积变大，长度变短普通拔长的变形特点横截面积变小，长度变长芯轴拔长的变形特点内孔直径不变，长度变长，壁厚变薄。

19.锻造温度范围是指始锻温度与终锻温度之差。

后者过低易产生加工硬化现象。

20. 锤上模锻的实质金属在模膛内成形和变形阻力大，变形不均匀。

21. 模膛的分类制坯模膛和模锻模膛。

材料成形部分复习题一、液态成形部分（一）填空1、形状复杂、体积也较大的毛坯常用砂型铸造方法。

2、铸造时由于充型能力不足，易产生的铸造缺陷是浇不足和冷隔。

3、液态合金的本身流动能力，称为流动性。

4、合金的流动性越好，则充型能力好。

5、铸造合金的流动性与成分有关，共晶成分合金的流动性好。

6.合金的结晶范围愈小，其流动性愈好7、同种合金，结晶温度范围宽的金属，其流动性差。

8、为防止由于铸造合金充型能力不良而造成冷隔或浇不足等缺陷，生产中采用最方便而有效的方法是提高浇注温度。

9、金属的浇注温度越高，流动性越好，收缩越大。

10、合金的收缩分为液态收缩、凝固收缩和固态收缩三个阶段。

11、合金的液态、凝固收缩是形成铸件缩孔和缩松的基本原因。

13、同种合金，凝固温度范围越大，铸件产生缩松的倾向大。

14、同种合金，凝固温度范围越大，铸件产生缩孔的倾向小。

15、顺序凝固、冒口补缩，增大了铸件应力的倾向。

16、为防止铸件产生缩孔，便于按放冒口，铸件应采用顺序凝固原则。

17、控制铸件凝固的原则有二个，即顺序原则和同时原则。

18、按铸造应力产生的原因不同，应力可分为热应力和机械应力。

19、铸件厚壁处产生热应力是拉应力。

铸件薄壁处产生热应力是压应力。

20、铸件内部的压应力易使铸件产生伸长变形。

21、铸件内部的拉应力易使铸件产生缩短变形。

23、为防止铸件产生热应力，铸件应采用同时凝固原则。

24、防止铸件变形的措施除设计时使壁厚均匀外，工艺上应采取反变形法。

25、为防止铸件热裂，应控铸钢、铸铁中含 S 量。

26、为防止铸件冷裂，应控铸钢、铸铁中含 P 量。

27、灰铸铁的石墨形态是片状。

28、常见的铸造合金中，普通灰铸铁的收缩较小。

29、可锻铸铁的石墨形态是团絮状。

30、球墨铸铁的石墨形态是球形。

31、常见的铸造合金中，铸钢的收缩较大。

32、手工砂型铸造适用于小批量铸件的生产。

33、形状复杂、体积也较大的毛坯常用砂型铸造方法。

（二）选择1、形状复杂，尤其是内腔特别复杂的毛坯最适合的生产方式是（ B ）。

材料成型复习题(答案)一、1落料和冲孔：落料和冲孔又称冲裁，是使坯料按封闭轮廓分离。

落料是被分离的部分为所需要的工件，而留下的周边是废料；冲孔则相反。

2 焊接：将分离的金属用局部加热或加压，或两者兼而使用等手段，借助于金属内部原子的结合和扩散作用牢固的连接起来，形成永久性接头的过程。

3顺序凝固：是采用各种措施保证铸件结构各部分，从远离冒口的部分到冒口之间建立一个逐渐递增的温度梯度，实现由远离冒口的部分最先凝固，在向冒口方向顺序凝固，使缩孔移至冒口中，切除冒口即可获得合格零件的铸造工艺同时凝固：是指采取一些工艺措施，使铸件个部分温差很小，几乎同时进行凝固获得合格零件的铸造工艺4．缩孔、缩松液态金属在凝固过程中，由于液态收缩和凝固收缩，因而在铸件最后凝固部位出现大而集中的孔洞，这种孔洞称为缩孔，而细小而分散的孔洞称为分散性缩孔，简称缩松。

5.直流正接：将焊件接电焊机的正极，焊条接其负极；用于较厚或高熔点金属的焊接。

直流反接：将焊件接电焊机的负极，焊条接其正极；用于轻薄或低熔点金属的焊接。

6 自由锻造：利用冲击力或压力使金属材料在上下两个砧铁之间或锤头与砧铁之间产生变形，从而获得所需形状、尺寸和力学性能的锻件的成形过程。

模型锻造：它包括模锻和镦锻，它是将加热或不加热的坯料置于锻模模膛内，然后施加冲击力或压力使坯料发生塑性变形而获得锻件的锻造成型过程。

7.钎焊：利用熔点比钎焊金属低的钎料作填充金属，适当加热后，钎料熔化将处于固态的焊件连接起来的一种方法。

8.金属焊接性：金属在一定条件下，获得优质焊接接头的难易程度，即金属材料对焊接加工的适应性。

9，粉末冶金：是用金属粉末做原料，经压制后烧结而制造各种零件和产品的方法。

二、1、铸件中可能存在的气孔有侵入气孔、析出气孔、反应气孔三种。

2、金属粉末的基本性能包括成分、粒径分布、颗粒形状和大小以及技术特征等。

3、砂型铸造常用的机器造型方法有震实造型、微震实造型、高压造型、抛砂造型等。

1过冷度：金属的理论结晶温度和实际结晶温度的差值2均质形核：在没有任何外来的均匀熔体中的形核过程3异质形核：在不均匀的熔体中依靠外来杂质或者型壁面提供的衬底进行形核的过程4异质形核速率的大小和两方面有关，一方面是过冷度的大小，过冷度越大形核速率越快。

二是和界面有关界面和夹杂物的特性形态和数量来决定，如果夹杂物的基底和晶核润湿，那么形核速率大。

5形核速率：在单位时间单位体积内生成固相核心的数目6液态成型：将液态金属浇入铸型之，凝固后获得具有一定形状和性能的铸件或者铸锭的方法7复合材料：有两种或者两种以上物理和化学性质不同的物质复合组成一种多相固体8定向凝固：使金属或者合金在熔体中定向生长晶体的方法9溶质再分配系数：凝固过程当中，固相侧溶质质量分数和液相侧溶质质量分数的比值10流动性是确定条件下的充型能力，液态金属本身的流动能力叫做流动性11液态金属的充型能力是指液态金属充满铸型型腔获得完整轮廓清晰的铸件能力影响充型能力的因素：（1）金属本身的因素包括金属的密度、金属的比热容、金属的结晶潜热、金属的粘度、金属的表面张力、金属的热导率金属的结晶特点。

（2）铸型方面的因素包括铸型的蓄热系数、铸型的温度、铸型的密度、铸型的比热容、铸型的涂料层、铸型的透气性和发气性、铸件的折算厚度（3）浇注方面的因素包括液态金属的浇注温度、液态金属的静压头、浇注系统中的压头总损失和。

12影响液态金属凝固过程的因素：主要因素是化学成分冷却速度是影响凝固过程的主要工艺因素液态合金的结构和性质以及冶金处理（孕育处理、变质处理、微合金化）等对液态金属的凝固也有重要影响13液态金属凝固过程当中的液体流动主要包括自然对流和强迫对流，自然对流是由于密度差和凝固收缩引起的流动，由密度差引起的对流成为浮力流。

凝固过程中由传热。

传质和溶质再分配引起液态合金密度的不均匀，密度小的液相上浮，密度大的下沉，称为双扩散对流，凝固以及收缩引起的对流主要主要产生在枝晶之间，强迫对流是由液体受到各种方式的驱动力产生的对流，例如压力头。

材料成型原理（上）考试重点复习题2（第⼀章）班级：姓名：学号成绩：座位：第排，左起第座1、偶分布函数g(r)物理意义是距某⼀参考粒⼦r 处找到另⼀个粒⼦的⼏率，换⾔之，表⽰离开参考原⼦（处于坐标原点r=0）距离为r 位置的数密度ρ(r)对于平均数密度ρo （= N/V ）的相对偏差。

2、描述液态结构的“综合模型”指出，液态⾦属中处于热运动的不同原⼦的能量有⾼有低，同⼀原⼦的能量也在随时间不停地变化，时⾼时低。

这种现象称为能量起伏。

3、对于实际⾦属及合⾦的液态结构，还需考虑不同原⼦的分布情况。

由于同种元素及不同元素之间的原⼦间结合⼒存在差别，结合⼒较强的原⼦容易聚集在⼀起，把别的原于排挤到别处，表现为游动原⼦团簇之间存在着成分差异。

这种局域成分的不均匀性随原⼦热运动在不时发⽣着变化，这⼀现象称为浓度起伏。

4、粘度随原⼦间距δ增⼤⽽降低，随温度T 上升⽽下降，合⾦元素的加⼊若产⽣负的混合热H m ，则会使合⾦液的粘度上升，通常，表⾯活性元素使液体粘度降低。

5、两相质点间结合⼒越⼤，界⾯能越⼩，界⾯张⼒就越⼩。

两相间的界⾯张⼒越⼤，则润湿⾓越⼤，表⽰两相间润湿性越差。

6、液态⾦属的“充型能⼒”既取决于⾦属本⾝的流动性，也取决于铸型性质、浇注条件、铸件结构等外界因素，是各种因素的综合反映。

流动性与充型能⼒的关系可理解为前者是后者的内因。

7、作⽤于液体表⾯的切应⼒τ⼤⼩与垂直于该平⾯法线⽅向上的速度梯度的⽐例系数，以η表⽰，通常称为动⼒学粘度。

要产⽣相同的速度梯度dV X /dy ，液体内摩擦阻⼒越⼤，则η越⼤，所需外加剪切应⼒也越⼤。

粘度η的常⽤单位为 Pa ·s 或mPa ·s 。

8、铸型的C 2、ρ2、λ2越⼤，即蓄热系数b 2（2222ρλC b =）越⼤，铸型的激冷能⼒就越强，，⼜增⼤T ，所以f max 减⼩；同时固液阶段时间延长，所以钢铁材料中S 、O ⾼则热裂纹容易形成。

1 充型能力的影响因素金属的流动性浇注条件铸型填充能力2 浇口杯的作用承接金属液防止和溢出减轻液流对型腔的冲击分离溶渣和气泡防止进入型腔增加充型压力头3 横浇道的作用（1）横浇道的稳流作用：收缩式浇注系统扩张式浇注系统(2)横浇道的流量分配作用：远离直浇道的流量大流量不均匀性克服不均匀性的措施：对称设置内浇道；横浇道断面沿液流方向逐渐缩小；设置浇口窝；采用不同断面内浇道。

（3）横浇道的排渣作用浇注系统主要排渣单元4冒口补缩的条件和要求1）冒口的凝固时间应大于或等于铸件（被补缩部分）的凝固时间。

2）冒口应有足够大的体积，以保证有足够的金属液补充铸件的液态收缩和凝固收缩3）在铸件整个凝固的过程中，冒口与被补缩部位之间的补缩通道应该畅通。

即使扩张角始终向着冒口。

5 浇注位置选择的原则①铸件的重要加工面应朝下或位于侧面:②铸件宽大平面应朝下：③面积较大的薄壁部分应置于铸型下部或垂直：④易形成缩孔的铸件，较厚部分置于上部或侧面：⑤应尽量减少型蕊的数量：⑥要便于安放型蕊、固定和排气:6 湿型砂的组成及性能要求原砂（或旧砂）100 粘土（膨润土）1-5% 煤粉少于8% 水分少于6% 以及其它附加物1) 紧实率和含水量湿型砂不可太干，因为干的型砂虽然流动性极好，但是型砂中膨润土未被充分润湿，性能较为干脆，起模困难，砂型易碎，表面的耐磨强度低，铸件容易生成砂孔和冲蚀缺陷。

型砂也不可太湿，否则型砂太粘，造型时型砂容易在砂斗中搭桥和降低造型流动性，还易使铸件产生针孔、气孔、呛火、水爆炸、夹砂、粘砂等缺陷。

一是紧实率，代表型砂的手感干湿程度；另一是含水量，代表型砂的实际水分含量。

2_) 透气率砂型的排气能力除了靠冒口和排气孔来提高以外，更要靠型砂的透气率。

因此砂型的透气率不可过低，以免浇注过程中发生呛火和铸件产生气孔缺陷。

3) 常温湿态强度湿型砂必须具备一定强度以承受各种外力的作用。

4)湿压强度一般而言，欧洲铸造行业对铸铁用高密度造型型砂的的湿压强度值要求较高。

一、名词解释1 表面张力—表面上平行于表面切线方向且各方向大小相等的张力。

表面张力是由于物体在表面上的质点受力不均匀所致。

2 粘度－表面上平行于表面切线方向且各方向大小相等的张力。

或作用于液体表面的应力τ大小及垂直于该平面方向上的速度梯度dvx/dvy的比例系数。

3 表面自由能(表面能)－为产生新的单位面积表面时系统自由能的增量。

4 液态金属的充型能力－液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力，即液态金属充填铸型的能力。

5 液态金属的流动性－是液态金属的工艺性能之一，及金属的成分、温度、杂质含量及其物理性质有关。

6 铸型的蓄热系数－表示铸型从液态金属吸取并储存在本身中热量的能力。

7 不稳定温度场－温度场不仅在空间上变化，并且也随时间变化的温度场稳定温度场－不随时间而变的温度场（即温度只是坐标的函数）：8 温度梯度—是指温度随距离的变化率。

或沿等温面或等温线某法线方向的温度变化率。

9 溶质平衡分配系数K0—特定温度T*下固相合金成分浓度CS*及液相合金成分CL*达到平衡时的比值。

10 均质形核和异质形核－均质形核(Homogeneous nucleation) ：形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程，亦称“自发形核” 。

非均质形核(Hetergeneous nucleation) ：依靠外来质点或型壁界面提供的衬底进行生核过程，亦称“异质形核”。

11、粗糙界面和光滑界面－从原子尺度上来看，固－液界面固相一侧的点阵位置只有50％左右被固相原子所占据，从而形成一个坑坑洼洼凹凸不平的界面层。

粗糙界面在有些文献中也称为“非小晶面”。

光滑界面—从原子尺度上来看，固－液界面固相一侧的点阵位置几乎全部为固相原子占满，只留下少数空位或台阶，从而形成整体上平整光滑的界面结构。

也称为“小晶面”或“小平面”。

12 “成分过冷”及“热过冷”－液态合金在凝固过程中溶质再分配引起固－液界面前沿的溶质富集，导致界面前沿熔体液相线的改变而可能产生所谓的“成分过冷”。

材料成型原理 复习题第二章 材料成形热过程1、与热处理相比，焊接热过程有哪些特点？答：（1）焊接过程热源集中，局部加热温度高（2）焊接热过程的瞬时性，加热速度快，高温停留时间短（3） 热源的运动性，加热区域不断变化，传热过程不稳定。

2、影响焊接温度场的因素有哪些？试举例分别加以说明。

•热源的性质•焊接工艺参数•被焊金属的热物理性质•焊件的板厚和形状3、何谓焊接热循环？答：焊接热循环：在焊接热源的作用下，焊件上某点的温度随时间的变化过程，即焊接过程中热源沿焊件移动时，焊件上某点温度由低而高，达到最高值后，又由高而低随时间的变化。

焊接热循环具有加热速度快、峰值温度高、冷却速度大和相变温度以上停留时间不易控制的特点3、焊接热循环的主要参数有哪些？它们对焊接有何影响？•加热速度•峰值温度•高温停留时间•冷却速度 或 冷却时间决定焊接热循环特征的主要参数有以下四个：（1）加热速度ωH 焊接热源的集中程度较高，引起焊接时的加热速度增加，较快的加热速度将使相变过程进行的程度不充分，从而影响接头的组织和力学性能。

（2）峰值温度Ｔmax 。

距焊缝远近不同的点，加热的最高温度不同。

焊接过程中的高温使焊缝附近的金属发生晶粒长大和重结晶，从而改变母材的组织与性能。

（3）相变温度以上的停留时间t H 在相变温度T H 以上停留时间越长，越有利于奥氏体的均匀化过程，增加奥氏体的稳定性，但同时易使晶粒长大，引起接头脆化现象，从而降低接头的质量。

（4）冷却速度ωC (或冷却时间t 8 / 5) 冷却速度是决定焊接热影响区组织和性能的重要参数之一。

对低合金钢来说，熔合线附近冷却到540℃左右的瞬时冷却速度是最重要的参数。

也可采用某一温度范围内的冷却时间来表征冷却的快慢，如800～500℃的冷却时间t 8 / 5，800～300℃的冷却时间t 8/3，以及从峰值温度冷至100℃的冷却时间t 100。

5、焊接热循环中冷却时间5/8t 、3/8t 、100t 的含义是什么？焊接热循环中的冷却时间5/8t 表示从800︒C 冷却到500︒C 的冷却时间。

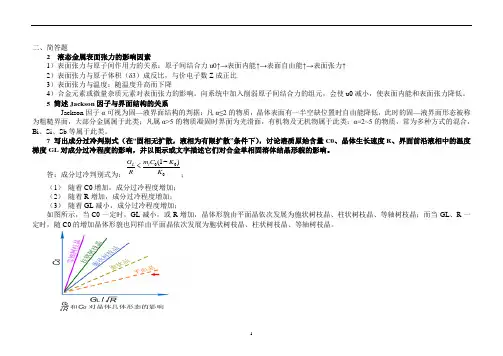

二、简答题2 液态金属表面张力的影响因素1）表面张力与原子间作用力的关系：原子间结合力u0↑→表面内能↑→表面自由能↑→表面张力↑2）表面张力与原子体积（δ3）成反比，与价电子数Z成正比3）表面张力与温度：随温度升高而下降4）合金元素或微量杂质元素对表面张力的影响。

向系统中加入削弱原子间结合力的组元，会使u0减小，使表面内能和表面张力降低。

5 简述Jackson因子与界面结构的关系Jackson因子α可视为固—液界面结构的判据：凡α≤2的物质，晶体表面有一半空缺位置时自由能降低，此时的固—液界面形态被称为粗糙界面，大部分金属属于此类；凡属α>5的物质凝固时界面为光滑面，有机物及无机物属于此类；α=2~5的物质，常为多种方式的混合，Bi、Si、Sb等属于此类。

7 写出成分过冷判别式（在“固相无扩散，液相为有限扩散”条件下），讨论溶质原始含量C0、晶体生长速度R、界面前沿液相中的温度梯度GL对成分过冷程度的影响，并以图示或文字描述它们对合金单相固溶体结晶形貌的影响。

答：成分过冷判别式为：00(1)L lG m C KR K-<；（1）随着C0增加，成分过冷程度增加；（2）随着R增加，成分过冷程度增加；（3）随着GL减小，成分过冷程度增加；如图所示，当C0一定时，GL减小，或R增加，晶体形貌由平面晶依次发展为胞状树枝晶、柱状树枝晶、等轴树枝晶；而当GL、R一定时，随C0的增加晶体形貌也同样由平面晶依次发展为胞状树枝晶、柱状树枝晶、等轴树枝晶。

8 层片状共晶的形核和长大方式形成具有两相沿着径向并排生长的球形共生界面双相核心的“双相形核”，领先相表面一旦出现第二相，则可通过这种彼此依附、交替生长的“搭桥”方式产生新的层片来构成所需的共生界面，而不需要每个层片重新生核。

9. 铸件的凝固组织可分为几类，它们分别描述铸件凝固组织的那些特点？铸件的凝固组织可分为宏观和微观两方面。

宏观组织主要是指铸态晶粒的形状、尺寸、取向和分布情况；微观组织主要描述晶粒内部的结构形态，如树枝晶、胞状晶等亚结构组织等。

《材料成形原理》复习资料(doc 15页)《材料成形原理》复习题(铸)第二章 液态金属的结构和性质1． 粘度。

影响粘度大小的因素？粘度对材料成形过程的影响？1)粘度：是液体在层流情况下，各液层间的摩擦阻力。

其实质是原子间的结合力。

2)粘度大小由液态金属结构决定与温度、压力、杂质有关：(1)粘度与原子离位激活能U 成正比，与相邻原子平衡位置的平均距离的三次方成反比。

(2)温度：温度不高时，粘度与温度成反比；当温度很高时，粘度与温度成正比。

(3)化学成分：杂质的数量、形状和分布影响粘度；合金元素不同，粘度也不同，接近共晶成分，粘度降低。

(4)材料成形过程中的液态金属一般要进行各种冶金处理，如孕育、变质、净化处理等对粘度有显著影响。

3)粘度对材料成形过程的影响(1)对液态金属净化(气体、杂质排出)的影响。

(2)对液态合金流动阻力与充型的影响，粘度大，流动阻力也大。

(3)对凝固过程中液态合金对流的影响，粘度越大，对流强度G 越小。

2． 表面张力。

影响表面张力的因素？表面张力对材料成形过程及部件质量的影响？1)表面张力：是金属液表面质点因受周围质点对其作用力不平衡，在表面液膜单位长度上所受的紧绷力或单位表面积上的能量。

其实质是质点间的作用力。

2)影响表面张力的因素(1)熔点：熔沸点高，表面张力往往越大。

(2)温度：温度上升，表面张力下降，如Al 、Mg 、Zn 等，但Cu 、Fe 相反。

(3)溶质元素(杂质)：正吸附的表面活性物质表面张力下降(金属液表面)；负吸附的表面非活性物质表面张力上升(金属液内部)。

(4)流体性质：不同的流体，表面张力不同。

3)表面张力影响液态成形整个过程，晶体成核及长大、机械粘砂、缩松、热裂、夹杂及气泡等铸造缺陷都与表面张力关系密切。

3． 液态金属的流动性。

影响液态金属的流动性的因素？液态金属的流动性对铸件质量的影响？1)液态金属的流动性是指液态金属本身的流动能力。

2)影响液态金属的流动性的因素有：液态金属的成分、温度、杂质含量及物理性质有关，与外界因素无关。

第一章练习一一、填空题1、液体的表观特征有：（1）类似于 体，液体最显著的性质是具有 性，即不能够象固体那样承受剪切应力； （2）类似于 体，液体可完全占据容器的空间并取得容器 的形状；（3）类似于固体，液体具有 表面；（4）类似于固体，液体可压缩性很 。

2、按液体结构和内部作用力分类，液体可分为原子液体、分子液体及离子液体三类。

其中，液态金属属于 液体，各种简单及复杂的熔盐属于 液体。

3、偶分布函数g(r) 的物理意义是距某一 粒子r处找到另一个粒子的 ，换言之，表示离开参考原子（处于坐标原点r=0）距离为r位置的数密度ρ(r)对于平均数密度ρo（=N/V）的相对偏差。

4、考察下面右图中表达物质不同状态的偶分布函数g(r)的图(a)、(b)、(c)的特征，然后用连线将分别与左图中对应的结构示意图进行配对。

固体结构（a）的偶分布函数气体结构（b）的偶分布函数液体结构（c）的偶分布函数5、能量起伏：描述液态结构的“综合模型”指出，液态金属中处于热运动的不同原子的有高有低，同一原子的能量也在随不停地变化，时高时低。

这种现象称为能量起伏。

6、结构起伏：液态金属是由大量不停“游动”着的组成，团簇内为某种结构，团簇周围是一些的原子。

由于“能量起伏”，一部分金属原子（离子）从某个团簇中出去，同时又会有另一些原子到该团簇中，此起彼伏，不断发生着这样的涨落过程，似乎原子团簇本身在“游动”一样，团簇的尺寸及其内部原子数量都随和发生着改变，这种现象称为结构起伏。

7、在特定的温度下，虽然“能量起伏”和“结构起伏”的存在，但对于某一特定的液体，其团簇的统计平均是一定的。

然而，原子团簇平均尺寸随温度变化而变化，温度越高原子团簇平均尺寸。

8、浓度起伏：工业中常用的合金存在着异类组员；即使是“纯”金属，也存在着大量原子。

因此，对于实际金属及合金的液态结构，还需考虑不同原子的分布情况。

由于同种元素及不同元素之间的原子间结合力存在差别，结合力的原子容易聚集在一起，把别的原于排挤到别处，表现为游动原子团簇之间存在着成分差异。

一、填空题1、材料成形方法：除去加工法、连接加工法、变形加工法、液态及粉木成形加工法2、自然界的物质呈现出三种状态：固态、气态、液态，这三种状态之间变化时都发生着相变，例如：由气态转变为液态将产生气相=液相的相转变；由气态转变为固态将产生________ 的相转变；由液态转变为气态将产生_____ 的相转变；由液态转变为固态将产生_______ 的相转变；由固态转变为气态将产生_____ 的相转变；由固态转变为液态将产生_______ 的相转变。

P83、由金属熔化过程的分析可知，纯金属的液态结构由：原子集团、游离原子和空穴组成。

P114、影响液态金属表面张力的因素主要冇：熔点、温度、溶质元素。

P165、液态成形是将熔化的金属或合金在重力或其他外力的作用下注入铸型的型腔内，待其冷却凝固后获得与型腔形状相同的铸件的一种成形方法，主要成形方法冇：重力铸造、压力铸造、离心铸造等。

P236、晶体宏观长大方式取决于界面前方液体中的温度分布，即温度梯度。

在结晶界面前方存在两种温度梯度，即正温度梯度和负温度梯度，当温度梯度为正时，品体以平血方式长大，当温度梯度为负时，晶体以树枝晶方式长大。

P457、铸件典型的宏观组织冇表面细晶粒区、柱状晶区、内部等轴晶区。

P878、在金属铸造过程中，按气体來源不同，气孔可分为三类，分别是析出性气孔、浸入性气孔、反应性气孔；按照气体种类，气孔可分为三类，分别是___________ 、 _________ 和_________ ； P959、液态金属在凝固过程中发生的化学成分不均匀现象称为___________ ,根据出现的范围不同，主要分为__________ 和 ________ 两大类。

P11410、_________________________________________________________ 铸件在冷却过程中产生的应力，按产生的原因可分为_______________________________________________ 、__________ 和_________ 三类。

第二章凝固温度场第一节传热基本原理一、填空1. 温度梯度指温度随距离的变化率，对于一定温度场，沿等温面或等温线法线方向的温度梯度最大，图形上沿着该方向的等温面（或等温线）最密集。

2. 根据传热学的基本理论，热量传递的基本方式有热传导、热对流和热辐射三种。

在连续介质内部或相互接触的物体之间不发生相对位移而仅依靠分子、原子及自由电子等微观粒子的热运动而产生的热量传输称为热传导。

3. 铸造过程中液态金属在充型时与铸型间的热量交换以热对流为主，铸件在铸型中的凝固、冷却过程以热传导为主。

4. 不仅在空间上变化并且也随时间变化的温度场称为不稳定温度场。

熔焊时焊件各部位的温度随热源的施加及移动而变，属于不稳定温度场，又称之为焊接热循环。

5. 傅里叶定律是热传导过程的数学模型，求解该偏微分方程的主要方法有解析方法与数值方法，后者是用计算机程序来求解数学模型的近似解，最常用的数值解法是差分法和有限元法。

6. 在求解热传导过程中的温度场时需要根据具体问题给出导热体的边界条件，一般将边界条件分为三类，其中以换热边界条件最为常见。

对于不稳定温度场的求解，除了边界条件之外，还要提供导热体的初始条件。

二、单选题：1. 熔焊过程中热源与焊件间的热量传递方式属于：（4）（1）热传导（2）热对流（3）热辐射（4）以上全部2. 熔焊过程中熔池内部的热量传递以（ 2 ）方式为主。

（1）热传导（2）热对流（3）热辐射（4）以上全部3. 熔焊过程中焊件内部的热量传递以（ 1 ）方式为主。

（1）热传导（2）热对流（3）热辐射（4）以上全部4. 熔焊过程中焊件表面与周围空气介质之间的热量传递方式属于：（4）（1）热传导（2）热对流（3）热辐射（4）以上全部三、简答1. 右图为某平板熔焊过程中焊件表面的温度分布状况，标出其最大温度梯度方向，并指出当前热源位置与移动方向。

答： 最大温度梯度方向： AB 方向； 当前热源位置：A 点上方；热源移动方向：AB 方向。
