数字标牌自助终端无线联网管理解决方案

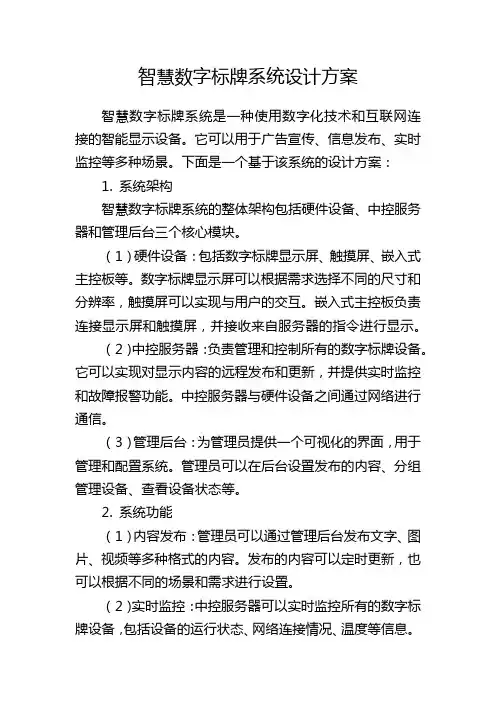

智慧数字标牌系统设计方案智慧数字标牌系统是一种使用数字化技术和互联网连接的智能显示设备。

它可以用于广告宣传、信息发布、实时监控等多种场景。

下面是一个基于该系统的设计方案：1. 系统架构智慧数字标牌系统的整体架构包括硬件设备、中控服务器和管理后台三个核心模块。

（1）硬件设备：包括数字标牌显示屏、触摸屏、嵌入式主控板等。

数字标牌显示屏可以根据需求选择不同的尺寸和分辨率，触摸屏可以实现与用户的交互。

嵌入式主控板负责连接显示屏和触摸屏，并接收来自服务器的指令进行显示。

（2）中控服务器：负责管理和控制所有的数字标牌设备。

它可以实现对显示内容的远程发布和更新，并提供实时监控和故障报警功能。

中控服务器与硬件设备之间通过网络进行通信。

（3）管理后台：为管理员提供一个可视化的界面，用于管理和配置系统。

管理员可以在后台设置发布的内容、分组管理设备、查看设备状态等。

2. 系统功能（1）内容发布：管理员可以通过管理后台发布文字、图片、视频等多种格式的内容。

发布的内容可以定时更新，也可以根据不同的场景和需求进行设置。

（2）实时监控：中控服务器可以实时监控所有的数字标牌设备，包括设备的运行状态、网络连接情况、温度等信息。

一旦发现设备故障或异常，中控服务器将及时报警并通知管理员进行处理。

（3）交互功能：通过触摸屏，用户可以与数字标牌进行交互。

例如，在商场的数字导购系统中，用户可以通过触摸屏浏览商品信息、查找店铺位置等。

（4）统计分析：系统可以对用户的交互行为进行统计分析，例如用户的点击次数、停留时间等。

管理员可以根据这些数据进行优化和调整，提供更好的服务。

3. 系统优势（1）实时性：系统可以迅速更新内容，确保信息的及时性和准确性。

中控服务器监控设备状态，一旦出现故障可以及时报警，保证系统的稳定性和可靠性。

（2）灵活性：管理员可以根据需求随时发布和更改内容，而无需人工干预。

同时，用户通过触摸屏可以随时与数字标牌进行交互，满足个性化需求。

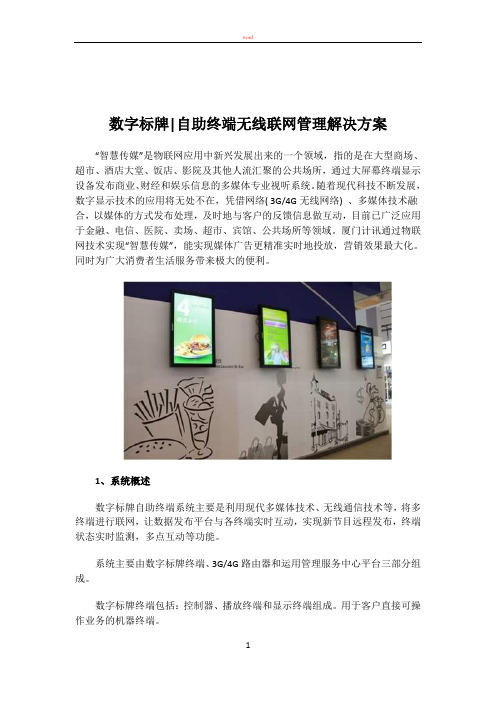

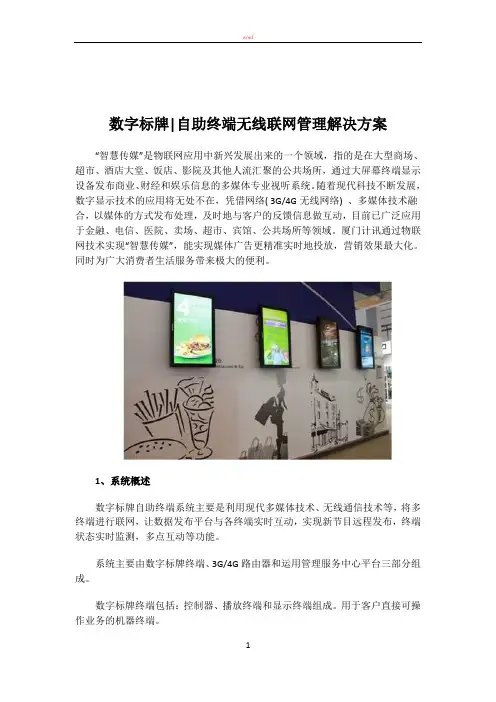

数字标牌|自助终端无线联网管理解决方案“智慧传媒”是物联网应用中新兴发展出来的一个领域，指的是在大型商场、超市、酒店大堂、饭店、影院及其他人流汇聚的公共场所，通过大屏幕终端显示设备发布商业、财经和娱乐信息的多媒体专业视听系统。

随着现代科技不断发展，数字显示技术的应用将无处不在，凭借网络( 3G/4G无线网络) 、多媒体技术融合，以媒体的方式发布处理，及时地与客户的反馈信息做互动，目前已广泛应用于金融、电信、医院、卖场、超市、宾馆、公共场所等领域。

厦门计讯通过物联网技术实现“智慧传媒”，能实现媒体广告更精准实时地投放，营销效果最大化。

同时为广大消费者生活服务带来极大的便利。

1、系统概述数字标牌自助终端系统主要是利用现代多媒体技术、无线通信技术等，将多终端进行联网，让数据发布平台与各终端实时互动，实现新节目远程发布，终端状态实时监测，多点互动等功能。

系统主要由数字标牌终端、3G/4G路由器和运用管理服务中心平台三部分组成。

数字标牌终端包括：控制器、播放终端和显示终端组成。

用于客户直接可操作业务的机器终端。

3G/4G路由器采用厦门计讯物联的TR310无线路由器通过运营商的3G/4G 无线网络进行数据传输。

运营管理服务中心平台包括M2M管理平台和业务运营服务平台，用于设备的管理和业务内容的支撑。

网络拓扑图：2、系统功能：1)、播放时间、播放次数及播放范围可远程设定和记录。

2)、可实现强大的交互功能。

3)、B/S架构平台，支持远程访问和远程节目发布。

4)、可发布文字广告或视频节目等。

3、核心产品：计讯TR321系列无线路由器产品功能支持4G/3G/PPPoE/DHCP/静态地址等连接方式，有线无线互为备份，多种工作模式选择支持APN/VPDN数据安全传输支持IPSec VPN、L2TP VPN、PPTP VPN、OPEN VPN、GRE VPN支持DHCP server，DHCP捆绑MAC地址，DDNS，防火墙，NAT，DMZ主机，QoS，流量统计,实时显示数据传输速率等功能支持TCP/IP、UDP、FTP、HTTP等多种网络协议支持SPI防火墙，DoS攻击，VPN穿越，访问控制，端口映射、DMZ映射、访问控制功能(ACL)、IP-MAC绑定和克隆等功能支持心跳链路检测，达到断线自动重连支持设备运行软硬件自检技术，达到运行故障自修复支持系统状态、网络连接状态、路由状态查询支持telnet、web、ssh配置方式支持web升级、本地系统日志、远程日志、串口输出日志内嵌花生壳内网版客户端，支持内网穿透4、典型应用在大中型城市各大地铁口、商务写字楼、住宅小区、购物中心等商业核心入口投放数字标牌设备，并结合互联网及手机客户端、3G/4G网络的优势，打通线上品牌传播租线下渠道销售的核心环节。

医院机关单位数字标牌多媒体信息发布系统解决方案医院是与人们生活紧密相关的重要场所，也是社会普遍关注的医疗服务窗口。

随着信息时代的不断发展，医院正在逐渐向数字化、信息化、智能化转变，社会对医院的服务和人性化程度也有了新的要求。

人性化服务应包括医院排队叫号系统、医院就诊指示牌，医院数字标牌，医疗保健知识播放等，为此，医院广角信息发布系统营运而生。

医院广角信息发布系统不但可以实现卫生的资源共享，从而明显提高医院管理和服务水平，同时也提高了全院的工作效率，提升医院的品牌效益和核心竞争力。

医院应用广角多媒体数字标牌系统以前瞻性、拓展性、先进性、实用性为设计思路，采取集中控制、统一管理的方式将视音频信号、图片和滚动字幕等多媒体信息通过网络平台传输到显示终端，以高清数字信号播出，能够有效覆盖医院大厅、住院部、候诊区、就诊区、药房、电梯间、通道等人流密集场所。

它能够在医院实时地发布挂号信息、就诊情况、医疗常识等重要信息，不仅在一定程度上可以提高看病效率，减缓病人等候时的焦躁心情，而且是医院做好公共事业、提高管理水平和提升自身形象的关键所在。

医院应用广角多媒体信息广告机系统是专业的“第五媒体”播放系统，它独有的分布式区域管理技术真正实现了同一系统中不同终端区分受众的传播模式。

通过该系统，用户可以轻松地构建一个集中化、网络化、专业化、智能化、分众化的大型楼宇多媒体信息发布平台，提供功能强大的信息编辑、传输、发布和管理等专业媒体服务。

提升服务水平，增加满意度。

一是将互动终端与医院现有业务系统接口，实现各类业务自助办理，大幅度减少现场服务过程中的集中信息查询等带来的场地和服务资源配套压力；二是实现服务智能化，实现生活智能辅助和各类信息的即时获取，提高服务水平，增加服务满意度。

信息发布与查询：简介：发布基本概况、科室介绍及分布、附属机构介绍及分布等；公示公告：发布公示的各类信息；服务查询：提供各服务项目查询等；常识：结合当前的宣讲主题，发布各类常识信息。

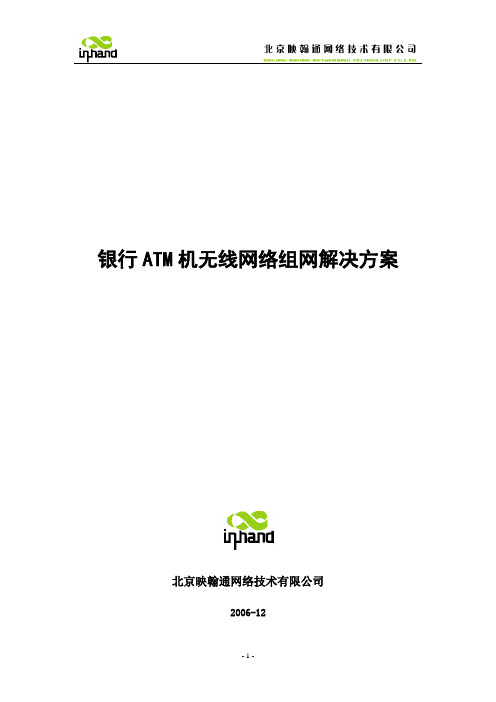

银行ATM机无线网络组网解决方案北京映翰通网络技术有限公司2006-121.项目概述及需求随着中国金融领域的竞争加剧，各大银行纷纷转为以服务为中心，提供各种增值服务及各种方便的手段来满足客户的需求，其中金融自助服务已经成为银行服务的重要渠道之一。

各大银行加大了离行ATM机的布设。

在布设离行A TM机的时候，银行以及ATM运营商都面临通讯的问题：如何方便快捷的实现ATM的联网？如何降低通讯费用？如何保证通讯的安全？目前，无线通信作为一种方便高效的通信方式已经被许多行业所采用，而北京映翰通InRouter无线路由器以安全，稳定地性能为许多银行提供了ATM机的联网解决方案。

2.系统解决方案2.1.方案一：采用联通VPDN专网实现的通讯方案2.1.1 方案一网络架构图2.1.2 方案一网络架构说明中心侧网络架构说明中心端通过位于网络最外端的VPN 防火墙或路由器以VPDN专线方式接入到联通机房，中心端需要架设AAA服务器，负责对终端的设备信息进行认证后为其分配IP地址客户端网络架构说明客户端的无线CDMA路由器通过拨号连接到联通网络后，由联通的AAA判断该用户属于哪个银行，将用户信息直接发送到该公司，并由该公司的AAA服务器判断用户信息是否合法，为合法的用户分配IP 地址，CDMA路由器下端的数据通过VPDN 专线传输到银行中心，保证了数据的安全性和可靠性。

2.1.3 应用模式说明及优越性此种应用模式：需要联通为用户铺设VPDN专线，中心端设置有VPN路由器或防火墙，同时要配置AAA服务器，实现中心端对远程站全自动的数据采集和监控功能。

优越性：使用VPDN 隧道通讯，保证了数据的安全性和可靠性，同时，CDMA 1X 网络能够保证数据传输的速率和传输容量。

使用无线网络通讯，减少了网络建设成本，为用户带来更大的利益。

VPDN广泛应用于有专网需求的应用，利用其专网、无线、费用较低廉的优势可作为传统有线专网的替代方案。

中银DDS联网数字标牌系统解决方案书移动旅游大巴等联网广告播放。

系统设备安装、维护和管理方便快捷。

使用本系统，可实施中央高度集中管理、极大增强广告内容的多样性，提高市场竞争力。

低成本、高效率建立跨城市的全国广告联播网络。

“DDS数字标牌信息发布系统”是对传统视频广告媒体技术的一次革命，也是传统视频广告传媒行业从劳动密集型到高科技传媒的一次质的飞跃。

二系统的特点简介2.1网络传输方式优势资源灵活运用通过ADSL等有线宽带和WIFI、3G等无线网络向系统内各播放终端传输视频和文字图片信息；可以实现大范围、跨地区或移动车载的不同场所众多播放终端的广告联网播放。

2.2播放内容丰富，分屏技术系统支持同场所不同DDS终端播放不同内容的分组功能。

同时，系统还支持动态分屏技术，在不影响主窗口播放的前提下，让副窗口显示时钟，天气或指定图片，文字等信息，让播放内容丰富化。

2.3画面更清晰播放更稳定系统播放终端采用ucLinux 操作系统，可使播放终端的画面画质更稳定、流畅、清晰；系统拥有稳定的数据处理能力，对比同类产品，设备体积和功耗更是大大降低，播放更加稳定。

2.4实时资讯联播吸引更多眼球可实现系统内众多播放终端不同场所、不同内容的实时字幕资讯联播（如天气预报、新闻、股票及与受众息息相关的资讯）。

增加播放内容多样性、趣味性，更多占领受众群体视觉，避免了传统楼宇广告因为播放内容单调、乏味而造成的受众视觉疲劳。

2.5天天全勤再送九百万秒播出时间通过网络传输的方式，系统可灵活、快捷、统一的更换系统终端播放的播放内容，无须每周换卡，一年增加104天广告播放时间。

2.6解放劳动力降低运营成本通过网络传输，系统无须投入人工更换广告播放内容，节约了大量劳动力，显著减少了人工成本及相关管理成本。

2.7方便快捷的安装过程迅速占领行业市场系统支持WIFI、3G等无线网络，不受户内外地理环境的限制，无须挖沟埋管，无须布线，不破坏原有装修，安装周期短、维护方便，即装即用，可扩展性好，极大降低了播放终端的安装难度，方便了系统用户和播放终端所在物业的可协调性，增强了播放终端行业市场安装竞争力；同时，系统更是支持现在最广泛流行的ADSL有线网络。

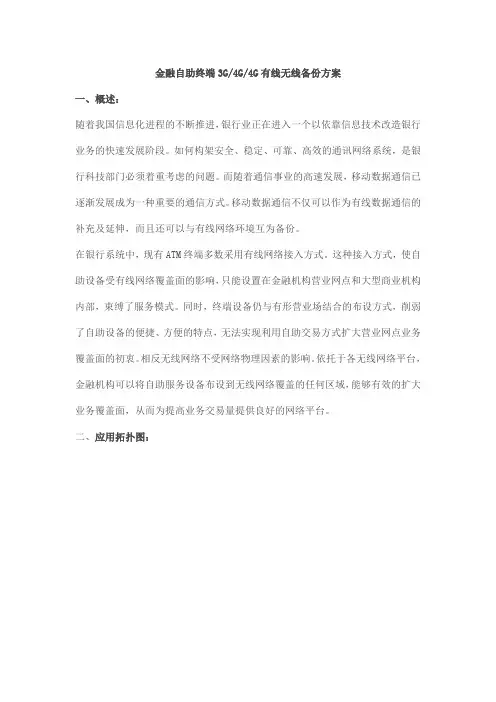

金融自助终端3G/4G/4G有线无线备份方案一、概述：随着我国信息化进程的不断推进，银行业正在进入一个以依靠信息技术改造银行业务的快速发展阶段。

如何构架安全、稳定、可靠、高效的通讯网络系统，是银行科技部门必须着重考虑的问题。

而随着通信事业的高速发展，移动数据通信已逐渐发展成为一种重要的通信方式。

移动数据通信不仅可以作为有线数据通信的补充及延伸，而且还可以与有线网络环境互为备份。

在银行系统中，现有ATM终端多数采用有线网络接入方式。

这种接入方式，使自助设备受有线网络覆盖面的影响，只能设置在金融机构营业网点和大型商业机构内部，束缚了服务模式。

同时，终端设备仍与有形营业场结合的布设方式，削弱了自助设备的便捷、方便的特点，无法实现利用自助交易方式扩大营业网点业务覆盖面的初衷。

相反无线网络不受网络物理因素的影响。

依托于各无线网络平台，金融机构可以将自助服务设备布设到无线网络覆盖的任何区域，能够有效的扩大业务覆盖面，从而为提高业务交易量提供良好的网络平台。

二、应用拓扑图：三、系统组成介绍：系统由终端ATM机、无线通讯设备、银行中心系统这三部分组成。

终端ATM机：为终端客户提供存取款、查询、转帐等各种银行业务服务。

无线通讯设备：鉴于对终端ATM机设备的通讯的需求，选择广州邦讯SED6420工业3G/4G无线路由器，它具有体积小、功耗低、配置使用简单、即插即用。

支持VPN、APN网络接入等功能不仅可以保障数据安全可靠，还能让客户根据需传输节省资费,保障数据安全可靠性，实时在线和按需在线多种工作方式，看门狗设计，保障设备24×365小时连续工作永不死机；采用VPN技术与银行系统中心连接，确保数据的安全性。

银行中心系统：负责处理各项银行数据，为终端ATM机提供服务平台四、系统主要功能：目前银行的POS网点、自助网点以及营业厅网点的网络互联的传输介质往往是有线介质。

为了提高通信链路的可靠性，利用广州邦讯SED6420工业3G/4G无线路由器通过3G/4G网络接入银行专网，可有效提高备份链路的可靠性和安全性。

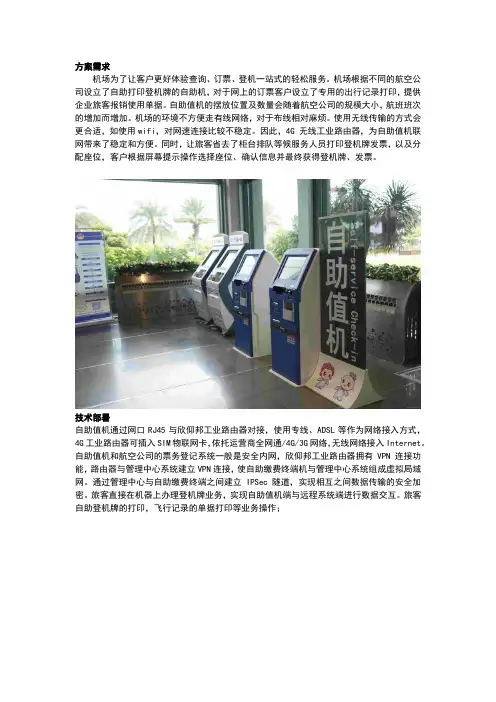

方案需求机场为了让客户更好体验查询、订票、登机一站式的轻松服务。

机场根据不同的航空公司设立了自助打印登机牌的自助机，对于网上的订票客户设立了专用的出行记录打印，提供企业旅客报销使用单据。

自助值机的摆放位置及数量会随着航空公司的规模大小，航班班次的增加而增加。

机场的环境不方便走有线网络，对于布线相对麻烦。

使用无线传输的方式会更合适，如使用wifi，对网速连接比较不稳定。

因此，4G 无线工业路由器，为自助值机联网带来了稳定和方便。

同时，让旅客省去了柜台排队等候服务人员打印登机牌发票，以及分配座位，客户根据屏幕提示操作选择座位、确认信息并最终获得登机牌、发票。

技术部署自助值机通过网口RJ45与欣仰邦工业路由器对接，使用专线、ADSL等作为网络接入方式，4G工业路由器可插入SIM物联网卡，依托运营商全网通/4G/3G网络，无线网络接入Internet。

自助值机和航空公司的票务登记系统一般是安全内网，欣仰邦工业路由器拥有VPN连接功能，路由器与管理中心系统建立VPN连接，使自助缴费终端机与管理中心系统组成虚拟局域网。

通过管理中心与自助缴费终端之间建立IPSec隧道，实现相互之间数据传输的安全加密。

旅客直接在机器上办理登机牌业务，实现自助值机端与远程系统端进行数据交互。

旅客自助登机牌的打印，飞行记录的单据打印等业务操作；方案优点支持APN/VPDN专网功能，同时设备具有IPSEC、PPTP、L2TP、GRE、OPENVPN多种VPN连接；数据传输安全，加密传输，充分保障旅客信息数据、管理数据的安全性、准确性；4G高速稳定无线联网通道，实现灵活部署，随意挪动位置；网口接入方便，快速实现无线联网，旧自助值机低成本升级改造；设备集中统一远程维护管理，故障自动诊断；工业级设计，永久在线，不死机；远程联网升级机器程序，实现无人值守远程运维升级；。

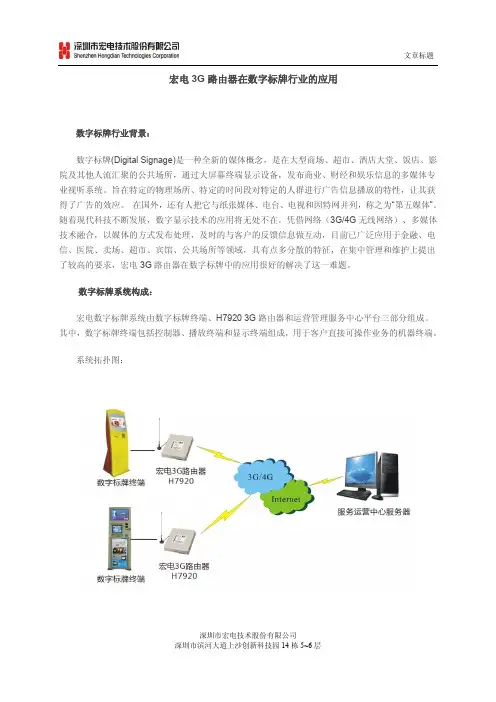

宏电3G路由器在数字标牌行业的应用数字标牌行业背景：数字标牌(Digital Signage)是一种全新的媒体概念，是在大型商场、超市、酒店大堂、饭店、影院及其他人流汇聚的公共场所，通过大屏幕终端显示设备，发布商业、财经和娱乐信息的多媒体专业视听系统。

旨在特定的物理场所、特定的时间段对特定的人群进行广告信息播放的特性，让其获得了广告的效应。

在国外，还有人把它与纸张媒体、电台、电视和因特网并列，称之为“第五媒体”。

随着现代科技不断发展，数字显示技术的应用将无处不在。

凭借网络（3G/4G无线网络）、多媒体技术融合，以媒体的方式发布处理，及时的与客户的反馈信息做互动，目前已广泛应用于金融、电信、医院、卖场、超市、宾馆、公共场所等领域，具有点多分散的特征，在集中管理和维护上提出了较高的要求，宏电3G路由器在数字标牌中的应用很好的解决了这一难题。

数字标牌系统构成：宏电数字标牌系统由数字标牌终端、H7920 3G路由器和运营管理服务中心平台三部分组成。

其中，数字标牌终端包括控制器、播放终端和显示终端组成，用于客户直接可操作业务的机器终端。

系统拓扑图：H7920 3G路由器采用工业级设计，用于数字标牌终端3G无线联网。

该产品基于3G/4G无线网络的一款以太网口通讯的产品，采用32位高性能工业级ARM9通信处理器，以嵌入式实时操作系统RTOS为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持静态及动态路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能；为用户提供安全，高速，稳定可靠，各种协议路由转发的无线路由网络；主要为智能终端做3G无线网络接入联网服务。

宏电无线3G路由器设备优势：使用性：使用方便简单，上电自动拔号，自动维护永远在线模式稳定性：好，采用软硬双看门狗设计，确保24小时在线不死机,永远在线维护成本：维护成本小，故障率低，支持Ｍ２Ｍ设备在线状态管理功能，维护简单应用环境：适用于对稳定性要求高、干扰较大的环境技术服务：厂家提供产品全程服务体系，提供7X24小时电话服务，48小时到达现场服务通过的认证：EMC电磁兼容3、4级3C认证运营管理服务中心平台包括宏电M2M管理平台和业务运营服务平台，用于设备的管理和业务内容的支撑。

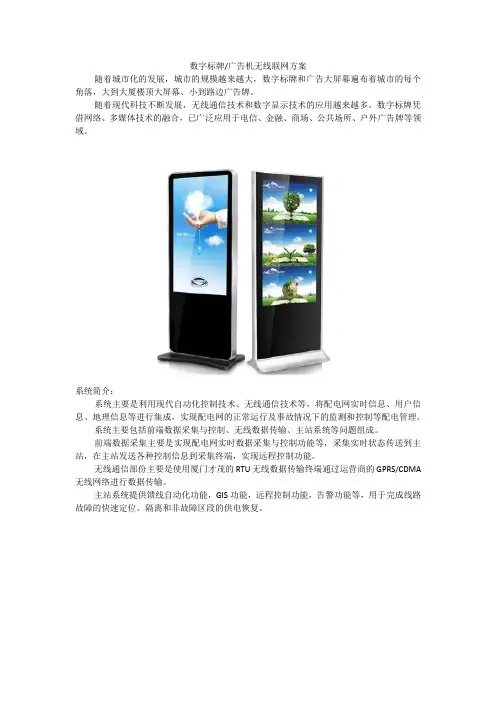

数字标牌/广告机无线联网方案随着城市化的发展，城市的规模越来越大，数字标牌和广告大屏幕遍布着城市的每个角落，大到大厦楼顶大屏幕、小到路边广告牌。

随着现代科技不断发展，无线通信技术和数字显示技术的应用越来越多。

数字标牌凭借网络、多媒体技术的融合，已广泛应用于电信、金融、商场、公共场所、户外广告牌等领域。

系统简介：系统主要是利用现代自动化控制技术、无线通信技术等，将配电网实时信息、用户信息、地理信息等进行集成，实现配电网的正常运行及事故情况下的监测和控制等配电管理。

系统主要包括前端数据采集与控制、无线数据传输、主站系统等问题组成。

前端数据采集主要是实现配电网实时数据采集与控制功能等，采集实时状态传送到主站，在主站发送各种控制信息到采集终端，实现远程控制功能。

无线通信部份主要是使用厦门才茂的RTU无线数据传输终端通过运营商的GPRS/CDMA 无线网络进行数据传输。

主站系统提供馈线自动化功能，GIS功能，远程控制功能，告警功能等，用于完成线路故障的快速定位、隔离和非故障区段的供电恢复。

才茂CM550系列智能无线远程测控终端(以下简称无线RTU），为满足市场需求而自主研发的集数据采集、远程控制与无线通讯功能为一体的无线终端控制产品。

RTU集成了模拟信号采集，开关量输入，开关量输出，脉冲计数，支持以太网通信，串口通信，RS485通信和4G/3G/2G无线数据通信于一体的高性能测控装置，可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点、脉冲信号等。

RTU采用高性能的工业级32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的数据采集和控制功能。

RTU拥有工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。

远程自动监控平台系统功能：RTU无线远程测控终端设备集成了模拟信号采集、开关量输入、开关量输出、计数和无线数据通信于一体的高性能测控装置，支持以太网通信，串口通信，RS485 通信和4G/3G/2G 无线数据通信于一体。
