数字逻辑电路设计课程设计之数字电子钟

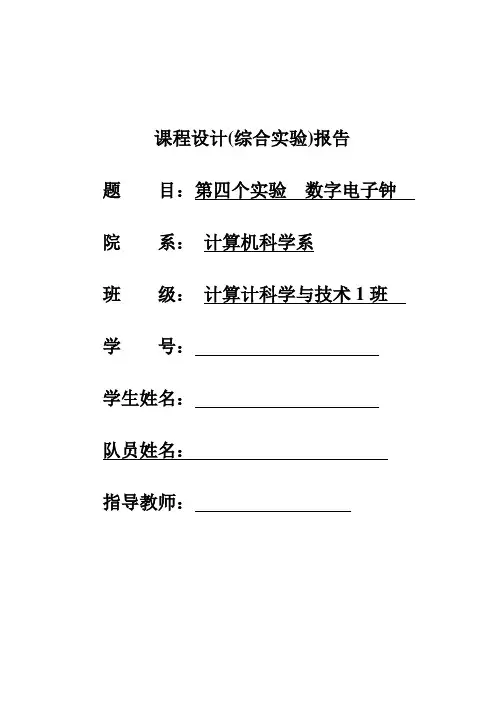

课程设计(综合实验)报告题目：第四个实验数字电子钟院系：计算机科学系班级：计算计科学与技术1班学号：学生姓名：队员姓名：指导教师：《数字逻辑》综合实验任务书一、目的与要求1 目的1.1综合实验是教学中必不可少的重要环节，通过综合实验巩固、深化和扩展学生的理论知识与初步的专业技能，提高综合运用知识的能力，逐步增强实际工程训练。

1.2注重培养学生正确的设计思想，掌握综合实验的主要内容、步骤和方法。

1.3培养学生获取信息和综合处理信息的能力、文字和语言表达能力以及协作工作能力。

1.4提高学生运用所学的理论知识和技能解决实际问题的能及其基本工程素质。

2.要求2.1 能够根据设计任务和指标要求，综合运用电子技术课程中所学到的理论知识与实践技能独立完成一个设计课题。

2.2根据课题需要选择参考书籍，查阅手册、图表等有关文献资料。

要求通过独立思考、深入钻研综合实验中所遇到的问题，培养自己分析、解决问题的能力。

2.3进一步熟悉常用电子器件的类型和特性，掌握合理选用的原则。

2.4学会电子电路的安装与调试技能，掌握常用仪器设备的正确使用方法。

利用“观察、判断、实验、再判断”的基本方法，解决实验中出现的问题。

2.5学会撰写综合实验总结报告。

2.6通过综合实验，逐步形成严肃认真、一丝不苟、实事求是的工作作风和科学态度，培养学生树立一定的生产观点、经济观点和全局观点。

要求学生在设计过程中，坚持勤俭节约的原则，从现有条件出发，力争少损坏元件。

2.7在综合实验过程中，要做到爱护公物、遵守纪律、团结协作、注意安全。

二、主要内容数字电子钟设计一台能显示时﹑分、秒的数字电子钟，要求如下：1）秒﹑分为00—59六十进制计数器，时为00—23二十四进制计数器；2）可手动校正：可分别对秒﹑分﹑时进行手动脉冲输入调整或连续脉冲输入校正，（校正时不能输出进位）。

元器件选择74LS162：4块与非门74LS00：2块共阳数码管LED 74LS161：2块GAL16V8：2块晶体振荡器：1MHZ GAL20V8：1块TDS-4实验箱导线若干所需要器件的图片如下1同步十进制计数器74LS162 3输入正与非门74LS002异步十六进制计数器 74LS161 4GAL20V8一、 设计（实验）正文数字钟实际上是一个对标准频率（1HZ ）进行计数的计数电路。

课程名称：数字电路逻辑设计课程设计设计项目：数字电子钟学生姓名：同组人：高爽一．设计目的1.掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；2.进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力；3.提高电路布局﹑布线及检查和排除故障的能力；4.培养书写综合实验报告的能力。

二 . 设计要求1.设计一个具有时、分、秒显示的电子钟（23小时59分59秒）；2.应该具有手动校时校分的功能；3.应该具有整点报时功能：从59分51秒起(含59分51秒)，每隔2秒发出一次蜂鸣，连续5次；4.使用中小规模集成电路组成电子钟，并在实验箱上进行组装、调试；5.画出框图和逻辑电路图，写出设计、实验总结报告。

三 . 设计原理1.数字电子钟基本原理数字电子钟的逻辑框图如下图所示。

它由555集成芯片构成的振荡电路、分频器、计数器、显示器和校时电路组成。

555集成芯片构成的振荡电路产生的信号经过分频器作为秒脉冲，秒脉冲送入计数器，计数结果通过“时”、“分”、“秒”译码器显示时间。

2.数字电子钟单元电路设计时钟脉冲已经由实验箱提供,实验箱提供的是秒脉冲；显示电路已经由实验箱提供。

(1)计数器电路A．秒个位计数器，分个位计数器，时个位计数器均是十进制计数器；B．秒十位计数器，分十位计数器均是六进制计数器；C．时十位计数器为二进制计数器因此，选择74LS90可以实现二-五-十进制异步计数器芯片实现上述计数功能。

时位计数器分位计数器秒位计数器(2)手动校时电路当数字钟走时出现误差时，需要校正时间。

校时电路实现对“时”“分”“秒”的校准。

在电路中设有正常计时和校对位置。

本实验实现“时”“分”的校对。

对校时的要求是：在小时校正时不影响分和秒的正常计数；在分钟校正时不影响秒和小时的正常计数。

手动校时电路图(3)整点报时电路整点报时功能：即从59分51秒起(含59分51秒)，每隔2秒发出一次蜂鸣，连续5次。

数字电路课程设计电子数字钟+闹铃数字电路课程设计院系：专业：电子信息工程姓名：学号：完成日期：2021 数字钟的设计一、系统功能概述、系统实现的功能：1、具有“时”、“分”、“秒”的十进制数字显示。

2、具有手动校时、校分、校秒的功能。

3、有定时和闹钟功能，能够在设定的时间发出闹铃声。

4、能进行整点报时。

从59分50秒起，每隔2秒发一次低音“嘟”的信号，连续5次，最后一次为高音“嘀”的信号。

、各项设计指标：1、显示部分采用的6个LED显示器，从高位至低位分别显示时、分、秒。

2、有一个设置调闹钟定时时间、正常时间的按钮，选择调的对象。

3、有三个按钮分别调时、分、秒的时间。

4、有一个按钮用作开启/关闭闹铃。

5、另外需要两个时钟信号来给系统提供脉冲信号，使时钟和闹钟正常工作，分别为1Hz、1kHz的脉冲。

二、系统组成以及系统各部分的设计 1、系统结构描述 //要求：系统结构描述，各个模块的功能描述；系统的顶层文件：1、顶层文件图：2、各模块的解释：、7个输入量clk_1khz、clk_1hz、key_slt、key_alarm、sec_set、min_set、hour_set：其中clk_1khz为闹铃模块提供时钟，处理后能产生“嘟”、“嘀”和变化的闹铃声音；clk_1hz为计时模块提供时钟信号，每秒计数一次；key_slt选择设置对象：定时或正常时间；key_alarm能够开启和关闭闹铃；sec_set、min_set、hour_set用于设置时间或定时，与key_slt 相关联。

各按键输出为脉冲信号。

、CNT60_A_SEC模块：这个模块式将clk_1hz这个时钟信号进行60进制计数，并产生一个分钟的触发信号。

该模块能将当前计数值实时按BCD码的格式输出。

将该输出接到两位LED数码后能时时显示秒的状态。

通过alarm_clk可以选择设置对象为时间还是定时值。

在设置时间模式上，key上的一个输入脉冲可以将clk的输入信号加一。

《数字电子技术》课程设计数字电子钟姓名院系班级学号时间2011年06 月10 日目录摘要 IINTRODUCTION (II)1数字电子钟设计方案 (1)1.1设计思想 (1)1.2简单数字电子钟的模块划分 (1)1.3设计要求 (1)2系统设计 (2)2.1设计总图 (2)2.2分秒功能60进制计数器 (3)2.3时功能 24进制计数器 (3)2.4校时电路 (4)2.5译码显示电路 (5)3仿真 (6)3.1仿真图 (6)3.2仿真过程 (7)3.3仿真结果 (8)4结论 (8)参考文献 (10)摘要数字电子钟是一种用数字显示秒﹑分﹑时的记时装置，与机械钟相比，具有走时准确﹑直观等优点，所以得到了广泛的应用。

数字电子钟在生活中很常见，例如家里的电子钟，各车站里面的电子钟等。

本课程设计要用通过简单的逻辑芯片实现数字电子钟。

用74LS160(10进制同步计数器)和各种与或非电路等连接成60和24进制的计数器,再通过七段数码管显示，构成了简单数字电子钟，并且实现电子钟的功能。

关键词：数字电子钟；74LS160十进制同步计数器；七段数码显示管INTRODUCTIONDigital electric clock is a kind of digital display second, points, the timing device, and when ZhongXiang machinery, with accurate than walking, intuitive and other advantages, so a wide range of applications, in the life is very common, such as the electric clock at every station at home, the inside of the electric clock, etc.The course is designed to use through the simple logic chip implemented digital electric clock. In 74 LS160 (10 into the synchronous counter) and various and or the circuit connected into 60 and 24 into the system, and then through the seven counter for digital pipe display, constitute the simple digital electric clock, and to realize the function of the electric clock.KEYWORDS: Digital electric clock; 74 LS160 decimal synchronous counter; These seven XianShiGuan digital数字电子钟1数字电子钟设计方案1.1设计思想要想构成数字电子钟，首先要有一个信号源，信号通过计数电路再经过显示电路显示出来。

数电课程设计电子钟一、课程目标知识目标：1. 让学生掌握数字电路基础知识，理解电子钟的工作原理。

2. 使学生了解并掌握电子钟各组成部分的功能及相互关系。

3. 培养学生运用数字电路知识分析、设计简单电子系统的能力。

技能目标：1. 培养学生运用所学知识，设计并搭建电子钟的能力。

2. 培养学生运用电子仪器、设备进行测试、调试和故障排查的能力。

3. 培养学生团队协作、沟通表达及解决问题的能力。

情感态度价值观目标：1. 培养学生对电子技术产生兴趣，激发学生学习积极性。

2. 培养学生严谨的科学态度和良好的实验习惯。

3. 培养学生具备创新意识和实践能力，增强学生对我国电子科技发展的自豪感。

课程性质分析：本课程属于电子技术课程，通过设计电子钟，使学生将所学数字电路知识应用于实际项目中，提高学生的实践能力。

学生特点分析：学生具备一定的数字电路基础知识，具有较强的动手能力和探究欲望，对实际应用场景感兴趣。

教学要求：结合学生特点，注重理论与实践相结合，培养学生的动手能力、创新能力和团队协作能力。

通过课程目标分解，实现对学生知识、技能和情感态度价值观的全面提升。

二、教学内容1. 数字电路基础知识回顾：逻辑门、组合逻辑电路、时序逻辑电路等。

2. 电子钟工作原理：振荡器、分频器、计数器、显示电路等。

3. 电子钟各组成部分功能及相互关系：晶振、分频器、秒、分、时计数器、显示驱动等。

4. 电子钟设计流程：需求分析、电路设计、仿真测试、硬件搭建、调试优化等。

5. 教学大纲：（1）第一周：回顾数字电路基础知识，介绍电子钟工作原理及各部分功能。

（2）第二周：分析电子钟各组成部分的相互关系，讲解设计流程。

（3）第三周：分组讨论，确定设计方案，进行电路设计和仿真测试。

（4）第四周：硬件搭建，进行调试和优化，确保电子钟正常工作。

6. 教材章节及内容：（1）第四章：数字电路基础，涉及逻辑门、组合逻辑电路等。

（2）第五章：时序逻辑电路，涉及计数器、寄存器等。

数字电子钟逻辑电路设计数字电子钟是一种通过电子元器件来显示时间的设备。

它采用数字显示方式，能够精确地显示时、分、秒，并具备时间设置、闹钟功能等。

本文将为您介绍一种数字电子钟的逻辑电路设计。

一、设计目标本设计旨在实现一个简单且稳定的数字电子钟，具有以下功能：1. 显示当前的时、分、秒；2. 具备设置时间的功能；3. 具有闹钟功能，能在设定的时间触发闹钟；4. 使用稳定的时钟信号，确保显示的准确性。

二、设计思路1. 时钟信号时钟信号是数字电子钟的核心，它提供了每一秒的时间基准。

我们可以使用晶体振荡器作为时钟信号源，晶体振荡器能提供稳定的频率信号，确保显示的准确性。

2. 计时功能数字电子钟需要精确地计时，因此需要设计一个计时模块。

我们可以使用可编程计数器作为计时模块，根据时钟信号的频率，在每个计时周期内加1，从而实现精确的计时功能。

3. 数码管显示为了显示时、分、秒等信息，我们需要使用数码管。

数码管由多个数码管单元组成，每个数码管单元可以显示一个数字(0-9)。

通过控制每个数码管单元的输入信号，我们可以实现相应的数字显示。

4. 设置功能为了实现设置时间的功能，我们可以使用开关和触发器。

当用户按下设置按钮时，触发器会将时、分、秒数据锁存，并将数据传输到计时模块中。

用户可以通过增加或减少按键来调整时间，同时按下确认按钮后，触发器会将锁存的时间数据传输到计时模块中，实现时间的设置。

5. 闹钟功能为了实现闹钟功能，我们可以设置一个闹钟触发器模块。

用户可以按下闹钟设置按钮，将所需闹钟时间输入到触发器中，并按下确认按钮进行确认。

当达到设定的闹钟时间时，触发器会输出一个高电平信号，触发闹钟。

三、电路设计1. 时钟信号部分时钟信号部分使用晶体振荡器作为时钟源，通过稳压电源提供适当的电压，并通过数字时钟芯片将信号引入。

2. 计时功能部分计时功能部分由可编程计数器组成，计数器的时钟输入与时钟信号相连接，使其能够按照时钟信号的频率进行计数。

数电课设--数字钟的设计摘要：该设计主要是设计一种基于数字电路实现的数字钟，用于显示当前时间，同时设计一个简单的时间调整系统来实现对数字钟的时间调整。

本设计实现了数字钟的时间显示、时间调整等功能，具有简单、实用等优点。

关键词：数字钟、计数器、时间调整系统一、引言数字钟是一种时钟显示设备，它可以在显示面板上显示当前时间，数字钟的普及改变了人们观念上的关于时间知识的变革。

本课设就是要通过设计一个数字钟，来综合应用我们所学的数字电路知识，通过数字电路的设计实现时间的显示及调整。

二、数字钟的设计原理数字钟的设计离不开计数器和定时器，计数器的作用是进行计数操作，进而对时间进行处理，定时器的作用是用来控制计数器的计数和复位，使其能够按照固定的时间序列不断进行计数。

数字钟的显示部分采用数码显示管显示当前时间，数码显示管显示的时间单位有小时、分钟和秒。

三、数字钟的设计方案数字钟的设计方案可以分为两部分，一部分是计数器及定时器的设计，另一部分是时间调整系统的设计。

下面分别进行介绍。

（一）计数器及定时器的设计计数器采用7474型D触发器进行设计，二进制计数器采用模8计数模式，带有异步复位功能。

其中，D触发器的Vcc接+5V电源，GND接地，CLK接定时器的输出，D接Q的输出，Q接下一级触发器D端。

计数器采用8253/8254型定时器，应该根据标准时钟的频率和预置值计算计数器的频率和复位时间。

时间调整功能通常是通过8255接口芯片实现。

（二）时间调整系统的设计时间调整系统通过单片机实现，主要实现以下功能：上下键切换修改时间单位、按键快速调整修改时间数字、按键高频稳定范围设置、判断闹钟是否开启、日历选择等。

四、数字钟的实现数字钟的实现可以参考实验教材进行，实现前需要明确以下几点：1. 根据实际需求确定数字钟的参数：例如显示的时间格式，以及是否需要设置闹钟等。

2. 设计好数字钟的原理图，并选择适合的元件进行接线。

3. 进行电路调试和测试，对电路进行稳定性测试等。

电子数字时钟课程设计报告（数电）第一篇：电子数字时钟课程设计报告(数电)数字电子钟的设计1.设计目的数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计数字钟就是为了了解数字钟的原理，从而学会制作数字钟。

而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

且由于数字钟包括组合逻辑电路和时叙电路。

通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。

1.1设计指标1.时间以12小时为一个周期；2.显示时、分、秒；3.具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 1.2 设计要求1、电路设计原理说明2、硬件电路设计(要求画出电路原理图及说明)3、实物制作：完成的系统能达到题目的要求。

4、完成3000字的课程设计报告2.功能原理2.1 数字钟的基本原理数字电子钟由信号发生器、“时、分、秒”计数器、LED数码管、校时电路、整点报时电路等组成。

工作原理为时钟源用以产生稳定的脉冲信号，作为数字种的时间基准，要求震荡频率为1HZ，为标准秒脉冲。

将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计数器，可以实现24小时的累计。

LED数码管将“时、分、秒”计数器的输出状态显示。

校时电路是来对“时、分、秒”显示数字进行校对调整。

2.2 原理框图3.功能模块3.1 振荡电路多谐振荡器也称无稳态触发器，它没有稳定状态，同时无需外加触发脉冲，就能输出一定频率的矩形波形（自激振荡）。

数字逻辑课程设计报告电子钟数字逻辑课程设计报告-电子钟数字逻辑电路―课程设计报告数字逻辑课程设计报告-----多功能数字钟的同时实现一．设计目的：1.学会应用领域数字系统设计方法展开电路设计。

2.进一步提高maxplusii软件开发应用领域能力。

3.培育学生综合实验能力。

二．实验仪器与器材：1、开发软件maxplusii软件2、微机3、isp实验板se_3型isp数字实验开发系统4、打印机三．实验任务及建议设计一个多功能数字钟：1.能进行正常的时、分、秒计时功能。

1）用m6m5展开24十进制小时的表明；2）用m4m3展开60十进制分的表明；3)用m2m1进行60进制秒的显示。

2.利用按键实现“校时”、“校分”和“秒清单”功能。

1)按下sa键时，计时器快速递减，按24小时循环，并且计满23时返回00。

2)按下sb键时，计时器迅速递增，按60小时循环，并且计满59时回到00，但不向时进位。

3)按下sc，秒清零。

建议按下“sa”或“sb”均不能产生数字LBP（“sa”、“sb”按键就是存有晃动的，必须对“sa”“sb”展开窭晃动处置。

）3.能够利用实验板上的扬声器并作整点报时功能。

1）当计时到达59分50秒时开始报时，在59分50、52、54、56、58秒鸣叫，鸣叫声频为500hz。

2）抵达59分后60秒时为最后一声整点报时。

整点报时的频率为1kz。

4.能够惹出时1）闹时的最小时间间隙为10分钟。

2）惹出时长度为1分钟。

3）惹出时声响就是单频的。

5．用maxplusii软件设计符合以上功能要求的多功能数字钟，并用层次化设计方法设计该电路。

1）通过语言同时实现各模块的功能，然后再图画出高电路的顶层图。

2）消抖电路可以通过设计一个d触发器来实现，sa、sb、sc等为包含抖动的诸如信号，而电路的输出则是一个边沿整齐的输出信号。

3）其他的计时功能、表明功能、多路挑选功能、分频功能、报时功能和惹出时等功能模块都用vhdl语言实现。
