毕业设计方案论证1、设计课题：基于CAN总线的汽车信号与照明系统设计2、CAN总线与其他总线的区别：（1）其它总线：总线是指计算机各功能部件之间传送信息的公共通信干线，它是由导线组成的传输线束。
随着信息技术的发展，如今存在多种总线，如FSB总线（前端总线），HT总线（高速串行总线），QPI总线（快速通道互联），DMI总线（直接媒体接口），CAN总线。
FSB总线：是将中央处理器（CPU）连接到北桥芯片的系统总线，它是CPU和外界交换数据的主要通道。
前端总线的数据传输能力对计算机整体性能影响很大，如果没有足够带宽的前端总线，即使配备再强劲的CPU，用户也不会感觉到计算机整体速度的明显提升，目前前端总线CPU 与内存、频率存在冲突。
HT总线：为K8平台专门设计的高速串行总线，现在使用的企业还是很少。
QPI总线：用来实现芯片之间的直接互联。
DMI总线：直接媒体接口。
（2）CAN总线在自动化设施的通讯中，CAN总线具备十分广泛的运用，特别是在智能化、自动化等领域具备更加广泛的应用，而且CAN总线的功能也在不断的改进当中。
当前，CAN总线的研究通常包含下面几方面：1) CAN总线应用系统。
在汽车行业，CAN总线具备十分广泛的应用，世界上许多先进的汽车生产厂商，例如劳斯莱斯、法拉利、保时捷、奔驰等多种品牌的汽车，都运用了CAN总线技术。
由于CAN总线具备十分独特的优势，不仅在汽车行业得到了广泛的使用，还在许多工业智能化、自动化领域取得了很大的进展。
按照工业生产的实际要求，许多公司都以CAN总线为基础开发了功能强大的系统，例如以CAN总线为基础的振动智能检测仪等，在实际工作中都取得了飞速的发展。
2) CAN总线芯片控制。
自从CAN总线被广泛应用于系统的设计当中，许多厂家都设计了能够兼容CAN总线的各种芯片。
例如，1987年，英特尔公司设计的82526 CAN总线芯片，在硬件上首次实现了CAN总线协议。
之后，菲利普公司也开发了PCA82C200 CAN总线芯片，使得CAN总线芯片取得了进一步发展。
基于单⽚机的考勤管理系统毕业设计+程序附录摘要“考勤管理系统”是以RFID射频卡为信息识别载体的适⽤于企业单位或学校的考勤管理系统。
本系统可使⽤⼈单位摆脱繁琐、低效的签到模式。
识别⼯作不受环境的影响，操作⽅便快捷，具有防污、防⽔、加密存储等优点。
结合⽹络通信技术和单⽚机技术，实现了企业和单位的⾃动考勤和对考勤数据的分析处理，节约了考勤时间，提⾼了考勤效率并提⾼了考勤的准确率，促进了企业单位的考勤管理信息化⽔平的发展。
硬件部分我们采⽤瑞⼠微电⽣产的EM4095构成的射频读卡电路。
该芯⽚具有成本低，⼯作稳定，精确的采样点等优点。
单⽚机采⽤51系列。
通过CAN总线⽅式与单⽚机互相通信。
读卡电路输出信号有单⽚机识别出卡号利⽤单⽚机与上位机之间进⾏232通信，实时上传数据，传送到PC机⾏处理。
PC主要实现功能进⾏检测卡号数据。
硬件部分我们采⽤瑞⼠微电⽣产的EM4095构成的射频读卡电路。
该芯⽚具有成本低，⼯作稳定，精确的采样点等优点。
单⽚机采⽤51系列的AT89C52。
软件部分分为读卡识别、CAN通信、AT89C52单⽚机与上位机通信、报警，PC⽅检测处理等。
本设计采⽤的单⽚机开发环境为：AVR开发环境为CodeVisionAVR C Compiler，AT89C52开发环境为Keil uVision2。
关键词：考勤管理系统；射频技术；单⽚机；CAN通信；232通信；SPI 通信。
Abstract"Attendance Management System" is based on RFID radio frequency identification card information carrier for business or school attendance management system. The system can use one unit to get rid of cumbersome, inefficient attendance patterns. Identification work from the environment, easy to operate, with a stain resistant, waterproof, encrypted storage and so on. Combined with network communication technology and single-chip technology, the enterprises and units of automatic attendance and attendance data analysis and processing, saving time and attendance time, improve efficiency and increase attendance attendance accuracy, promote the enterprise information management units attendance level of development.We use the hardware part of the Swiss micro-electric production constituted EM4095 RF reader circuitry. The chip has a low cost, stable, accurate sampling points, and so on. Microcontroller with 51 series. Way with the microcontroller through the CAN bus communicate with each other. Reader circuit output signals using microcontroller microcontroller identifies the card number between 232 and PC communication, real-time upload data transfer to a PC for processing. The main achievement of functional testing PC card data.We use the hardware part of the Swiss micro-electric production constituted EM4095 RF reader circuitry. The chip has a low cost, stable, accurate sampling points, and so on. SCM Series 51 AT89C52.Software part is divided into reader identification, CAN communication, AT89C52 microcontroller and PC communication, alarm, PC side detection processing.This design uses a microcontroller development environment: A VR development environment for CodeVisionA VR C Compiler, AT89C52 development environment for the Keil uVision2.Keywords:Attendance Management System; RF Technology; SCM; CAN Communication; 232; SPI Communication.⽬录摘要 (1)Abstract (2)第⼀章绪论 (1)第⼆章硬件部分设计 (3)2.1 EM4095射频芯⽚部分 (3)2.1.1 射频芯⽚选型依据 (3)2.1.2 EM4095射频芯⽚简介 (4)2.1.3 EM4095结构原理 (5)2.1.4 磁卡与EM4095之间ISO14443协议 (7)2.1.5 EM4095与单⽚机连接原理图 (14)2.2 AVR单⽚机部分 (16)2.2.1 单⽚机选型依据 (13)2.2.2 ATMEL单⽚机简介 (14)2.2.3 AT89C52原理图部分 (14)2.3 DS1302实时时钟部分 (16)2.3.1 DS1302芯⽚简介 (17)2.3.2 SPI简介 (17)2.3.3 DS1302与AVR单⽚机连接原理图 (18)2.4 CAN总线部分 (19)2.4.1 CAN总线简介 (19)2.4.2 硬件部分的选型 (19)2.4.3 原理图及其解析 (19)2.5.1 MAX232简介 (21)2.5.2 MAX232与51单⽚机连接原理图 (22)2.6 显⽰部分 (22)2.6.1 显⽰原理说明 (22)2.7 AT89C52部分 (23)2.7.1 AT89C52单⽚机硬件结构 (23)2.7.2 AT89C52单⽚机CPU电路图 (24)第三章软件部分 (26)3.1 AVR单⽚机环境介绍 (26)3.2 AT89C52 单⽚机开发环境介绍 (26)3.3 AVR单⽚机读卡部分 (26)3.3.1 程序实现简介 (26)3.3.2 SPI通信简介 (26)3.3.3 实现功能 (26)3.3.4 EM4095读卡程序流程图 (27)3.3.5 参考程序 (27)3.4 AVR发送数据部分 (27)3.4.1程序实现简介 (28)3.4.2 实现功能 (28)3.4.3 程序流程图（见下⼀页） (28)3.4.4 程序代码 (29)3.5 AVR控制DS1302部分程序 (34)3.5.1 程序实现简介 (34)3.5.2 功能描述 (34)3.5.3 程序流程图（见下⼀页） (34)3.5.4 程序代码 (35)3.6 AT89C52接收CAN数据部分程序 (40)3.6.1 程序实现简介 (40)3.6.2 功能描述 (40)3.6.3 程序代码 (40)3.7 AT89C52与PC机之间通信部分程序 (40)3.7.1 程序实现简介 (40)3.7.2 功能描述 (40)3.7.3 程序代码 (41)参考⽂献 (45)致谢 (47)第⼀章绪论背景考勤管理系统的研究背景随着信息化建设的不断发展，磁卡得到普遍的推⼴，⼤部分采⽤RFID射频技术，通过射频信号⾃动识别⽬标对象获取数据，识别⼯作不受环境的影响，操作⽅便快捷，具有防污、防⽔、加密存储等优点，较传统的接触式IC卡，具有明显的优势，被⼴泛应⽤在⾝份识别、消费等各项服务上，为企业或单位的管理以及⼈们的⽣活提供极⼤的便利。

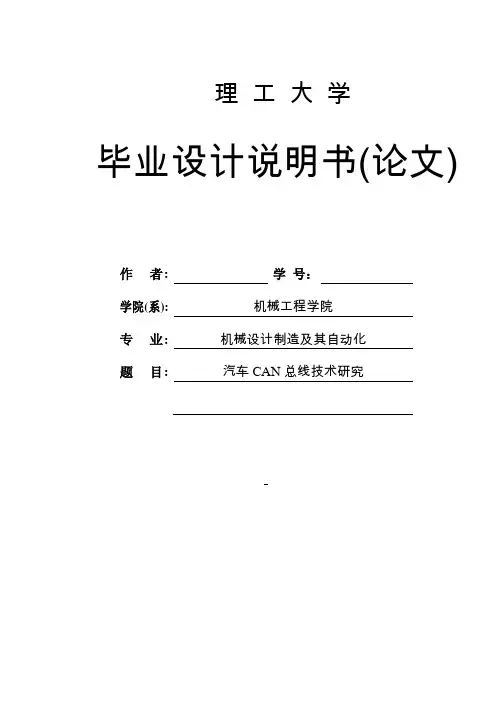

理工大学毕业设计说明书(论文)作者: 学号：学院(系):机械工程学院专业: 机械设计制造及其自动化题目: 汽车CAN总线技术研究目次1绪论 (4)1.1 汽车CAN总线技术的研究意义 (4)1.2 汽车CAN总线技术的发展现状 (4)1.3 本课题的主要研究内容和方法 (6)2 CAN总线系统总体方案设计 (8)2.1 系统方框图 (8)2.2 CAN总线主要参数的选择 (9)2.3 CAN总线应用层的定义 (12)2.4 程序设计方法选择 (12)3 基于单片机的CAN节点的CAN接口设计 (13)3.1 接口硬件设计 (14)3.1.1接口元器件选择 (15)3.1.2 接口电路图设计 (15)3.2 接口软件设计 (15)3.2.1 初始化子程序的设计 (15)3.2.2 发送子程序的设计 (16)3.2.3 接收子程序的设计 (16)4 基于单片机的CAN节点的功能部分设计 (18)4.1功能部分硬件设计 (18)4.1.1元器件的选择 (18)4.1.2电路图的设计 (18)4.2功能部分软件设计 (19)4.2.1 PWM调速软件设计 (19)4.2.2计数测速软件设计 (19)5 基于PC机的CAN节点的设计 (21)5.1 LPT-CAN接口卡 (21)5.2 接口函数库 (21)5.3应用软件的MFC设计 (21)6 系统构建与性能检测 (23)6.1 系统构建和调试 (23)6.2 系统性能检测 (24)7 汽车车身CAN解决的方案 (26)8 摩托车CAN总线解决方案 (28)9 CAN总线本科教学建议 (30)结论 (31)致谢 (32)参考文献 (34)附录A 节点电路图 (36)附录B 部分源码 (37)附录C 系统调试 (41)1 绪论1.1汽车CAN总线技术研究的意义随着汽车电子技术的不断发展，汽车上的电子装置越来越多。
较高档的汽车中，电子系统的成本已经超过总成本的20%，并且增长很快。
基于STM32的毕业设计与功能模块1. 简介毕业设计是大学生最后的学业总结和展示，具有很高的实践性和综合性。
基于STM32的毕业设计越来越受到学生们的青睐，因为STM32作为一款功能强大的微控制器，具有丰富的外设和灵活的应用，可以满足各种设计需求。
本文将通过深入探讨基于STM32的毕业设计与功能模块，来帮助大家更好地理解这一主题。
2. STM32微控制器简介STM32是由意法半导体(STMicroelectronics)推出的32位RISC微控制器系列产品，具有低功耗、高性能、丰富的外设以及灵活的应用特点。
在毕业设计中，选择STM32作为核心控制器，可以为设计提供强支持，满足各种功能模块的要求。
3. 功能模块的选择在基于STM32的毕业设计中，功能模块的选择至关重要。
通常情况下，需要根据具体的设计需求来选择相应的功能模块，例如：电源模块、通信模块、传感器模块等。
在这里，我们可以结合具体的毕业设计案例来进行分析和讨论。
4. 电源模块设计电源模块是毕业设计中不可或缺的部分，它为整个系统提供稳定的电源供应。
在基于STM32的毕业设计中，选择合适的电源模块对于整个系统的稳定性和可靠性至关重要。
可以选择线性稳压电源模块或者开关电源模块，根据具体的设计需求来进行选择和设计。
5. 通信模块设计通信模块在现代的毕业设计中占据着重要地位，它可以实现系统与外部设备的数据交互和信息传输。
在基于STM32的毕业设计中，可以选择串口通信模块、CAN总线通信模块或者无线通信模块，根据具体的应用场景和通信距离来进行选择和设计。
6. 传感器模块设计传感器模块在毕业设计中也扮演着重要的角色，它可以实现对各种环境参数的检测和监控。
在基于STM32的毕业设计中，可以选择温湿度传感器模块、光照传感器模块或者姿态传感器模块，根据具体的检测参数和精度要求来进行选择和设计。
7. 毕业设计案例分析以某智能家居控制系统为例，该系统基于STM32微控制器，包括电源模块、通信模块和传感器模块。

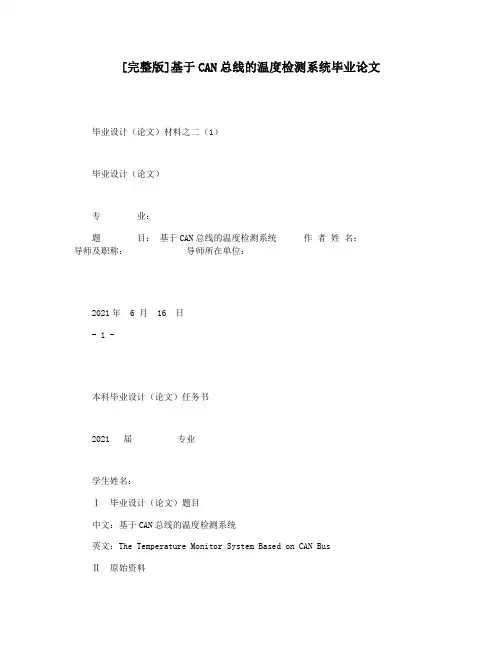

[完整版]基于CAN总线的温度检测系统毕业论文毕业设计（论文）材料之二（1）毕业设计（论文）专业：题目：基于CAN总线的温度检测系统作者姓名：导师及职称：导师所在单位：2021年 6 月 16 日- 1 -本科毕业设计（论文）任务书2021 届专业学生姓名：Ⅰ 毕业设计（论文）题目中文：基于CAN总线的温度检测系统英文：The Temperature Monitor System Based on CAN BusⅡ 原始资料[1] 李华，MCS-51系列单片机实用接口技术[M]，北京航空航天大学出版社，1998[2] 胡汉才，单片机原理及接口技术[M]，北京：清华大学出版社，1996 [3 ] 王树勋，王朝玉，张新发MCS－51单片微型计算机原理与开发[M] 北京：机械工业出版社,1989[4 ] 张凤登现场总线技术与应用[M]，北京:科学出版社 2021[5 ] 饶云涛，邹继军，郑勇芸现场总线CAN原理与应用技术[M]，北京：北京航空航天大学出版社，2021．6[6 ] 程希明，CAN现场总线数据采集系统设计方案[J] 自动化仪表，2021：21-25Ⅲ 毕业设计（论文）任务内容1、课题研究的意义由于CAN总线具有多主方式工作、非破坏总线仲裁、直接通讯距离远、通信介质灵活、性价比高等特点，其应用范围目前已不再局限于汽车行业，而扩展到了机械工业、纺织机械、农业机械、机器人、数控机床、家用电器等领域发展。
