同步电机课后习题参考答案

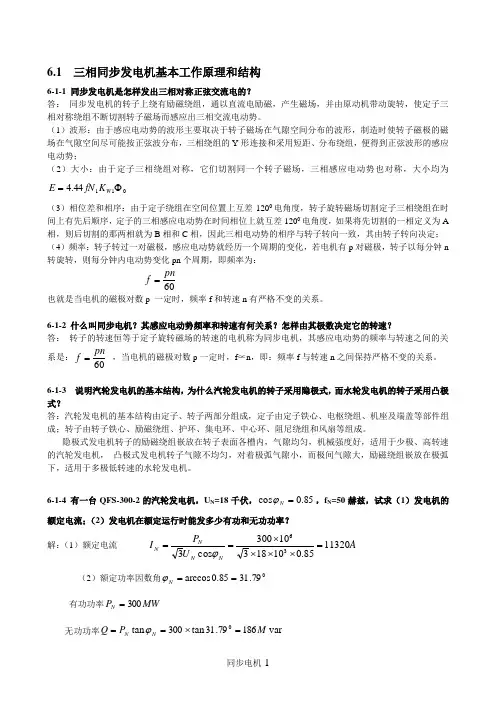

6.1 三相同步发电机基本工作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答： 同步发电机的转子上绕有励磁绕组，通以直流电励磁，产生磁场，并由原动机带动旋转，使定子三相对称绕组不断切割转子磁场而感应出三相交流电动势。

（1）波形：由于感应电动势的波形主要取决于转子磁场在气隙空间分布的波形，制造时使转子磁极的磁场在气隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采用短距、分布绕组，便得到正弦波形的感应电动势；（2）大小：由于定子三相绕组对称，它们切割同一个转子磁场，三相感应电动势也对称，大小均为01144.4Φ=W K fN E（3）相位差和相序：由于定子绕组在空间位置上互差1200电角度，转子旋转磁场切割定子三相绕组在时间上有先后顺序，定子的三相感应电动势在时间相位上就互差1200电角度，如果将先切割的一相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转子转向一致，其由转子转向决定； （4）频率：转子转过一对磁极，感应电动势就经历一个周期的变化，若电机有p 对磁极，转子以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p 一定时，频率f 和转速n 有严格不变的关系。

6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答： 转子的转速恒等于定子旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p 一定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。

6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转子采用隐极式，而水轮发电机的转子采用凸极式？答：汽轮发电机的基本结构由定子、转子两部分组成，定子由定子铁心、电枢绕组、机座及端盖等部件组成；转子由转子铁心、励磁绕组、护环、集电环、中心环、阻尼绕组和风扇等组成。

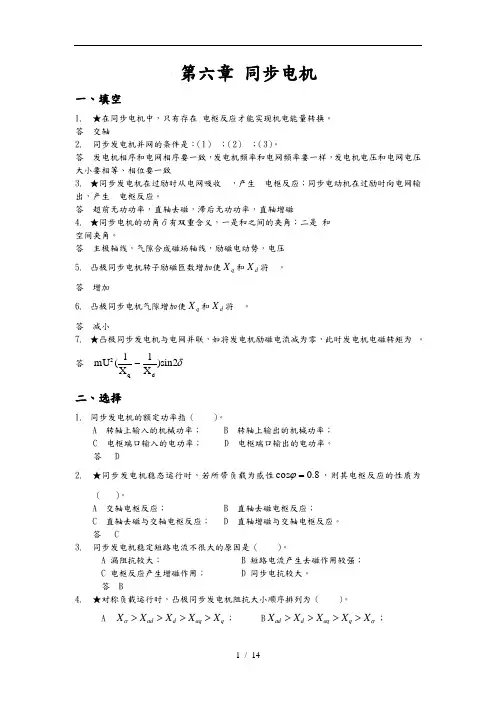

第六章 同步电机一、填空1. ★在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3）。

答 发电机相序和电网相序要一致，发电机频率和电网频率要一样，发电机电压和电网电压大小要相等、相位要一致3. ★同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. ★同步电机的功角δ有双重含义，一是和之间的夹角；二是 和空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

答 减小7. ★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 δsin2)X 1X 1(mU dq 2- 二、选择1. 同步发电机的额定功率指（ ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

答 D2. ★同步发电机稳态运行时，若所带负载为感性8.0cos =ϕ，则其电枢反应的性质为（ ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

答 C3. 同步发电机稳定短路电流不很大的原因是（ ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

答 B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。

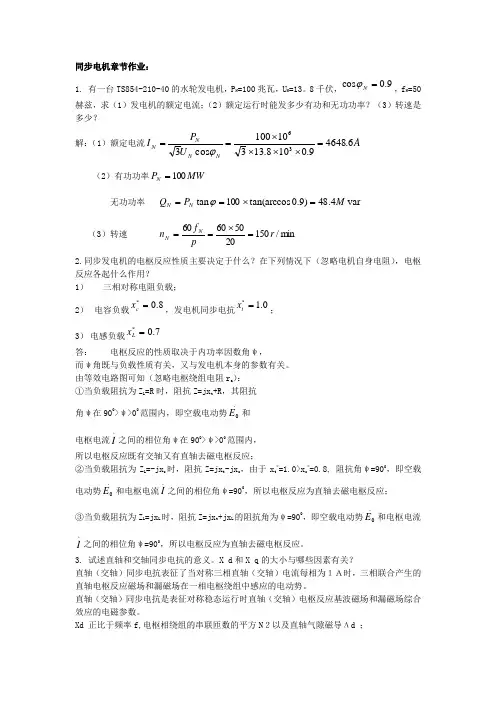

同步电机章节作业：1. 有一台TS854-210-40的水轮发电机，P N =100兆瓦，U N =13。

8千伏，9.0cos =N ϕ，f N =50赫兹，求（1）发电机的额定电流；（2）额定运行时能发多少有功和无功功率？（3）转速是多少？解：（1）额定电流A U P I NN N N 6.46489.0108.13310100cos 336=⨯⨯⨯⨯==ϕ（2）有功功率MW P N 100=无功功率 var 4.48)9.0tan(arccos 100tan M P Q N N =⨯==ϕ （3）转速 min /15020506060r p f n N N =⨯==2.同步发电机的电枢反应性质主要决定于什么？在下列情况下（忽略电机自身电阻），电枢反应各起什么作用？1） 三相对称电阻负载；2） 电容负载8.0*=c x ，发电机同步电抗0.1*=t x ； 3） 电感负载7.0*=L x答： 电枢反应的性质取决于内功率因数角ψ，而ψ角既与负载性质有关，又与发电机本身的参数有关。

由等效电路图可知（忽略电枢绕组电阻r a ）： ①当负载阻抗为Z L =R 时，阻抗Z=jx t +R ，其阻抗 角ψ在900>ψ>00范围内，即空载电动势.0E 和电枢电流。

I 之间的相位角ψ在900>ψ>00范围内，所以电枢反应既有交轴又有直轴去磁电枢反应；②当负载阻抗为Z L =-jx c 时，阻抗Z=jx t -jx c ，由于x t *=1.0>x c *=0.8, 阻抗角ψ=900，即空载电动势.0E 和电枢电流。

I 之间的相位角ψ=900，所以电枢反应为直轴去磁电枢反应；③当负载阻抗为Z L =jx L 时，阻抗Z=jx t +jx L 的阻抗角为ψ=900，即空载电动势.0E 和电枢电流。

I 之间的相位角ψ=900，所以电枢反应为直轴去磁电枢反应。

3. 试述直轴和交轴同步电抗的意义。

14-1水轮发电机和汽轮发电机结构上有什么不同，各有什么特点？14-2 为什么同步电机的气隙比同容量的异步电机要大一些？14-3 同步电机和异步电机在结构上有哪些异同之处？14-4 同步发电机的转速为什么必须是常数？接在频率是50Hz电网上，转速为150r/min的水轮发电机的极数为多少？14-5 一台三相同步发电机S N=10kV A，cosφN=0.8（滞后），U N=400V，试求其额定电流I N和额定运行时的发出的有功功率P N和无功功率Q N。

14-6 同步电机在对称负载下稳定运行时，电枢电流产生的磁场是否与励磁绕组匝链？它会在励磁绕组中感应电势吗？14-7 同步发电机的气隙磁场在空载状态是如何激励的，在负载状态是如何激励的？14-8 隐极同步电机的电枢反应电抗与与异步电机的什么电抗具有相同的物理意义？14-9 同步发电机的电枢反应的性质取决于什么，交轴和直轴电枢反应对同步发电机的磁场有何影响？答案：14-3 2p=4014-4 I N=14.43A，P N=8kW，Q N=6 kvar15-1 同步电抗的物理意义是什么？为什么说同步电抗是与三相有关的电抗，而它的值又是每相的值？15-2 分析下面几种情况对同步电抗有何影响：（1）铁心饱和程度增加；（2）气隙增大；（3）电枢绕组匝数增加；（4）励磁绕组匝数增加。

15-9 (1) *0E =2.236， (2) *I =0.78（补充条件： Ｘ*S 非=1.8） 15-10 (1) *0E =1.771, 0E =10.74kV ，4.18=θ 15-11 0 2.2846E *=, 013.85kv E =，32.63θ=15-12 012534.88v E =，57.42ψ=，387.61A d I =，247.7A q I =16-1 为什么同步发电机的稳态短路电流不大，短路特性为何是一直线？如果将电机的转速降到0.5n 1则短路特性，测量结果有何变化？16-2 什么叫短路比，它与什么因素有关？16-3 已知同步发电机的空载和短路特性，试画图说明求取Ｘd 非和Kc 的方法。

第六章 同步电机一、填空1. ★在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3） 。

答 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3. ★同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出 ，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. ★同步电机的功角δ有双重含义，一是 和 之间的夹角；二是 和空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

答 减小7. ★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 δsin2)X 1X 1(mU dq 2- 二、选择1. 同步发电机的额定功率指（ ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

答 D2. ★同步发电机稳态运行时，若所带负载为感性8.0cos =ϕ，则其电枢反应的性质为（ ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

答 C3. 同步发电机稳定短路电流不很大的原因是（ ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

答 B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。

同步电机习题与答案6.1 同步电机的气隙磁场，在空载时是如何激励的？在负载时是如何激励的？[答案见后]6.2 为什么大容量同步电机采用磁极旋转式而不采用电枢旋转式？[答案见后]6.3 在凸极同步电机中，为什么要采用双反应理论来分析电枢反应？[答案见后]6.4 凸极同步电机中，为什么直轴电枢反应电抗Xad大于交轴电枢反应电抗Xaq？[答案见后]6.5 测定同步发电机的空载特性和短路特性时，如果转速降为原来0.95nN，对试验结果有什么影响？[答案见后]6.6 一般同步发电机三相稳定短路，当Ik =IN时的励磁电流Ifk和额定负载时的励磁电流IfN 都已达到空载特性的饱和段，为什么前者Xd取不饱和值而后者取饱和值？为什么Xq一般总是采用不饱和值？[答案见后]6.7 为什么同步发电机突然短路，电流比稳态短路电流大得多？为什么突然短路电流大小与合闸瞬间有关？[答案见后]6.8 在直流电机中，E>U还是U>E是判断电机作为发电机还是作为电动机运行的依据之一，在同步电机中，这个结论还正确吗？为什么？[答案见后]6.9 当同步发电机与大容量电网并联运行以及单独运行时，其cosφ是分别由什么决定的？为什么？[答案见后]6.10 试利用功角特性和电动势平衡方程式求出隐极同步发电机的V形曲线。

[答案见后]6.11 两台容量相近的同步发电机并联运行，有功功率和无功功率怎样分配和调节？[答案见后]6.12 同步电动机与感应电动机相比有何优缺点？[答案见后]6.13 凸极式同步发电机在三相对称额定负载下运行时，设其负载阻抗为R+jX，试根据不考虑饱和的电动势相量图证明下列关系式[答案见后]6.14 试述直流同步电抗Xd 、直轴瞬变电抗X´d、直轴超瞬变电抗X"d的物理意义和表达式，阻尼绕组对这些参数的影响？[答案见后]6.15 有一台三相汽轮发电机，PN ＝25000kW，UN＝10.5kV，Y接法，cosφN＝0.8（滞后），作单机运行。

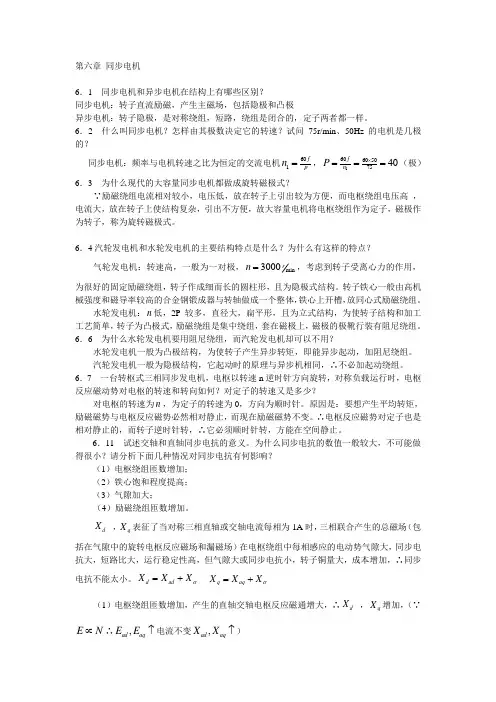

第六章 同步电机6．1 同步电机和异步电机在结构上有哪些区别？同步电机：转子直流励磁，产生主磁场，包括隐极和凸极异步电机：转子隐极，是对称绕组，短路，绕组是闭合的，定子两者都一样。

6．2 什么叫同步电机？怎样由其极数决定它的转速？试问75r/min 、50Hz 的电机是几极的？同步电机：频率与电机转速之比为恒定的交流电机601f pn =，16060507540f n P ⨯===（极）6．3 为什么现代的大容量同步电机都做成旋转磁极式？∵励磁绕组电流相对较小，电压低，放在转子上引出较为方便，而电枢绕组电压高 ，电流大，放在转子上使结构复杂，引出不方便，故大容量电机将电枢绕组作为定子，磁极作为转子，称为旋转磁极式。

6．4汽轮发电机和水轮发电机的主要结构特点是什么？为什么有这样的特点？气轮发电机：转速高，一般为一对极，min 3000r n =，考虑到转子受离心力的作用，为很好的固定励磁绕组，转子作成细而长的圆柱形，且为隐极式结构。

转子铁心一般由高机械强度和磁导率较高的合金钢锻成器与转轴做成一个整体，铁心上开槽，放同心式励磁绕组。

水轮发电机：n 低，2P 较多，直径大，扁平形，且为立式结构，为使转子结构和加工工艺简单，转子为凸极式，励磁绕组是集中绕组，套在磁极上，磁极的极靴行装有阻尼绕组。

6．6 为什么水轮发电机要用阻尼绕组，而汽轮发电机却可以不用？水轮发电机一般为凸极结构，为使转子产生异步转矩，即能异步起动，加阻尼绕组。

汽轮发电机一般为隐极结构，它起动时的原理与异步机相同，∴不必加起动绕组。

6．7 一台转枢式三相同步发电机，电枢以转速n 逆时针方向旋转，对称负载运行时，电枢反应磁动势对电枢的转速和转向如何？对定子的转速又是多少？对电枢的转速为n ，为定子的转速为0，方向为顺时针。

原因是：要想产生平均转矩，励磁磁势与电枢反应磁势必然相对静止，而现在励磁磁势不变。

∴电枢反应磁势对定子也是相对静止的，而转子逆时针转，∴它必须顺时针转，方能在空间静止。

第四篇 同步电机习题解答15-1 一台三相隐极同步发电机，25000kW N P =,10.5kV N U =,Y 接，cos 0.8N ϕ=滞后，已知7.52, 0t a x R =Ω≈，每相励磁电动势07520V E =。

求下列几种情况下的电枢电流，并说明其电枢反应的性质：（1）每相接7.52Ω的三相对称纯电阻负载；（2）每相接7.52Ω的三相对称纯电感负载；（3）每相接15.04Ω的三相对称纯电容负载；（4）每相接7.547.54j -Ω的三相对称电阻电容负载。

解：0a t L a t L t E U IR jIx IZ IR jIx IZ jIx =++=++≈+ 0L tE IZ jx =+ , 令0075200V E =∠ （1）7.52L Z =Ω00075200701.145(A)7.527.52L t E I Z jx j ∠===∠++ 为直轴和交轴电枢反应；（2）7.52L Z j =Ω0007520050090(A)7.527.52L t E I Z jx j j ∠===∠-++ 为直轴去磁电枢反应；（3）15.04L Z j =-Ω00075200100090(A)15.047.52L t E IZ jx j j ∠===∠+-+ 为直轴增磁电枢反应；（4）7.527.52L Z j =-Ω0007520010000(A)7.527.527.52L t E I Z jx j j ∠===∠+-+ 为交轴电枢反应。

15-2 一台凸极同步发电机，72500kW N P =,10.5kV N U =，Y 接，c o s 0.8N ϕ=滞后，1, 0.554, 0d q a x x R**==≈。

试求额定负载下运行时发电机的0, , d q I I E ψ及。

解：Y 接，0cos 0.8, 36.87N N ϕϕ==34983(A)pNN I I ====36062(V)pNU ===0sin 1110.655.27cos 10.8q I x U arctgarctgU ϕψϕ****+⨯+⨯===⨯0sin 4983sin55.294095.3(A)d pN I I ψ==⨯= 0cos 4983cos55.292838.9(A)q pN I I ψ==⨯=0cos()sin d E U I x ψϕψ****=-+0001.0cos(55.2936.87)11sin55.29 1.771=⨯-+⨯⨯=300 1.77110.51018.58(kV)N E E U *=⨯=⨯⨯=(线电动势)。

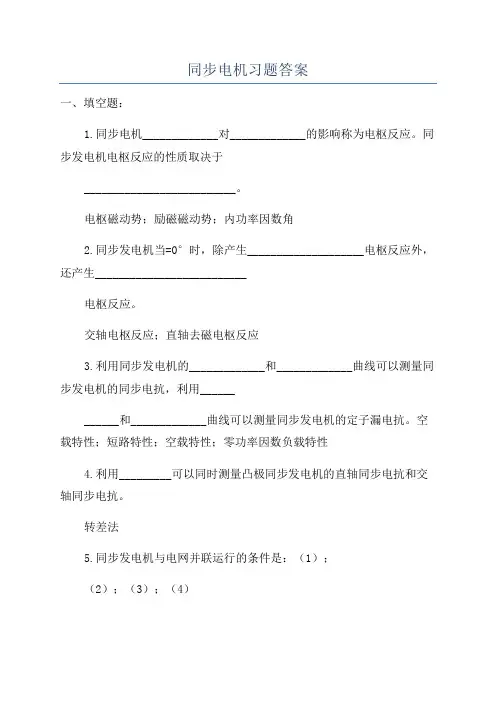

同步电机习题答案一、填空题：1.同步电机_____________对_____________的影响称为电枢反应。

同步发电机电枢反应的性质取决于__________________________。

电枢磁动势；励磁磁动势；内功率因数角2.同步发电机当=0°时，除产生____________________电枢反应外，还产生__________________________电枢反应。

交轴电枢反应；直轴去磁电枢反应3.利用同步发电机的_____________和_____________曲线可以测量同步发电机的同步电抗，利用____________和_____________曲线可以测量同步发电机的定子漏电抗。

空载特性；短路特性；空载特性；零功率因数负载特性4.利用_________可以同时测量凸极同步发电机的直轴同步电抗和交轴同步电抗。

转差法5.同步发电机与电网并联运行的条件是：（1）；（2）；（3）；（4）发电机的频率等于电网的频率；发电机的电压幅值等于电网电压的幅值且波形一致；发电机的电压相序与电网的电压相序相同；在合闸时，发电机的电压相位与电网电压的相位一样6.★同步电机的功率角有双重物理含义，在时间上是和之间的夹角；在空间上是和之间的夹角。

；励磁磁动势F；等效合成磁动势F；电压U励磁电动势E0f17.同步发电机静态稳定的判据是___________，隐极同步发电机静态稳定极限对应的功率角=dT0，90d8.同步发电机并联在无穷大容量电网上运行时，要调节输出的有功功率，必须调节___________________________；如果只调节其输出的无功功率，可通过调节______________实现。

原动机的输入功率（或输入转矩）；励磁（电流）9.一台并联在无穷大容量电网上运行的同步发电机，功率因数是超前的，则电机运行在______状态，此时发电机向电网发出__________的无功功率；若不调节原动机的输入功率而使励磁电流单方向调大，当发出的无功功率为零时，励磁状态为状态；进一步增大励磁电流，电机变化到_____状态，此时发电机向电网发出_______无功功率。

20 1第11章同步发电机的基本工作原理和结构思考题与习题参考答案11.1同步发电机感应电动势的频率和转速有什么关系？在频率为50H z 时，极数和转速有什么关 系？答:频率与转速的关系为： f 二凹 当频率为50Hz 时，pn = 60 50 = 3000 。

6011.2为什么汽轮发电机采用隐极式转子，水轮发电机采用凸极式转子？答：汽轮发电机磁极对数少（通常 p=1），转速高，为了提高转子机械强度，降低转子离心力，所以采用细而长的隐极式转子；水轮发电机磁极对数多，转速低，所以采用短而粗的凸极式转子。

11.3试比较同步发电机与异步电动机结构上的主要异同点。

答：同步发电机和异步电动机的定子结构相同，都由定子铁心、定子三相对称绕组、机座和端盖等 主要部件组成。

但这两种电机的转子结构却不同，同步发电机的转子由磁极铁心和励磁绕组组成， 励磁 绕组外加直流电流产生恒定的转子磁场。

转子铁心又分为隐极式和凸极式两种不同结构。

异步电动机的 转子分为笼型和绕线型两种结构形式，转子绕组中的电流及转子磁场是依靠定子磁场感应而产生的， 故 也称为感应电动机。

11.4 一台汽轮发电机，极数 2p =2 , P N = 300MW ,U N =18kV , cos :N =0.85, f N =50Hz ， 试求：（1）发电机的额定电流；（2）发电机额定运行时的有功功率和无功功率(2) P N -300MW S N =P N /COS N =300/0.85 = 352.94MVAQ N 二 S N sin N 二 352.94 0.527 二 186M var11.5 一台水轮发电机，极数 2p =40，P N =100MW ,U N =13.8kV , cos = =0.9 , f N =50Hz ， 求：（1）发电机的额定电流；（2）发电机额定运行时的有功功率和无功功率；（3）发电机的转速 S N =P N /cos N =100/0.9 = 111.11MVAQ N 二 S N sin N =111.11 0.436 = 48.44M var(3) 60f N n = p 60 50 =150r / min解:( 1)I N 二 3U N COS \ 300汇106 、3 18 103 0.85 = 11320.6A解:（ 1） _ _ P N N J3U N cosh100"063 13.8 103 0.9 二 4648.553A(2) P N -100MW。
