PC构件安装质量保证措施

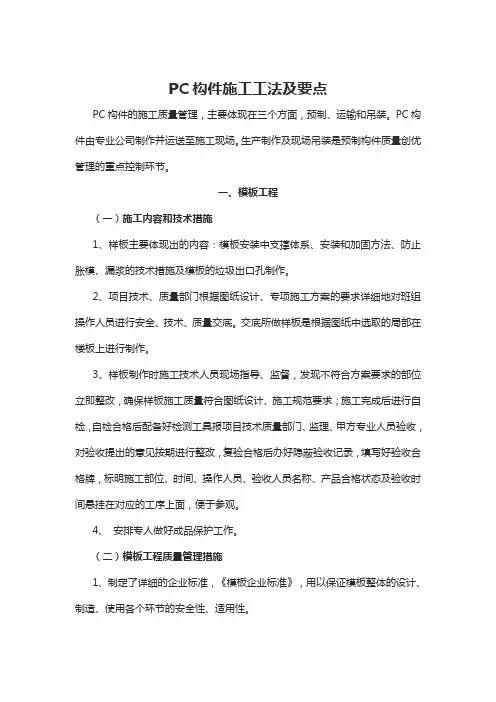

PC构件施工工法及要点PC构件的施工质量管理，主要体现在三个方面，预制、运输和吊装。

PC构件由专业公司制作并运送至施工现场。

生产制作及现场吊装是预制构件质量创优管理的重点控制环节。

一、模板工程（一）施工内容和技术措施1、样板主要体现出的内容：模板安装中支撑体系、安装和加固方法、防止胀模、漏浆的技术措施及模板的垃圾出口孔制作。

2、项目技术、质量部门根据图纸设计、专项施工方案的要求详细地对班组操作人员进行安全、技术、质量交底。

交底所做样板是根据图纸中选取的局部在楼板上进行制作。

3、样板制作时施工技术人员现场指导、监督，发现不符合方案要求的部位立即整改，确保样板施工质量符合图纸设计、施工规范要求；施工完成后进行自检，自检合格后配备好检测工具报项目技术质量部门、监理、甲方专业人员验收，对验收提出的意见按期进行整改，复验合格后办好隐蔽验收记录，填写好验收合格牌，标明施工部位、时间、操作人员、验收人员名称、产品合格状态及验收时间悬挂在对应的工序上面，便于参观。

4、安排专人做好成品保护工作。

（二）模板工程质量管理措施1、制定了详细的企业标准，《模板企业标准》，用以保证模板整体的设计、制造、使用各个环节的安全性、适用性。

2、模板及其支架设计按有关规定设计，必须具有足够强度、刚度和稳定性。

3、严格按设计方案、企业标准加工制作和装配，制定严格的测量控制方案。

4、建筑物的阴阳角及特殊轴线，每层拆模均须后弹线。

5、模板与混凝土柱间粘贴泡沫条防止漏浆。

6、及时观测水平度和垂直度，发现偏移及时纠正。

7、在模板安装、使用中，按照企业标准，有针对性的实行各级、各阶段的检查、验收制度。

8、模板组装过程中，各班组应认真的自检、复检，最后与施工总包方联合验收认可之后才能使用。

9、在管理中实行合同责任制，各级管理中制订具体的经济奖惩制度，签订合同，责任落实到人，做到有章可循，有合同可依具体内容采用检查评分形式进行。

10、模板必须配备具有安全技术知识、熟悉规范的专职安全、质量检查员。

表C2-4 安全技术交底记录编号:工程名称****项目日期2019年6月27日交底部位PC构件吊装安全技术交底页数共4页交底内容：一、叠合板吊装：PC梁顶部预先测放好叠合板定位线。

叠合板吊运距墙顶500mm处停止降落。

作业人员参照定位线引导楼板降落至木龙骨上，叠合板每边伸入梁边线15mm。

二、楼梯吊装：1.楼梯受力集中，导致构件破坏：吊装采用专用吊架，吊架由工字钢焊接而成尺寸2m×1m，吊架四角设置专用吊耳，吊耳下对称布置2长2短吊索，其中2根短吊索与手动吊葫芦连接。

每段楼梯内置4个M20螺母均匀对称分布在踏步水平面上，吊装配置与螺母匹配的专用吊扣，然后吊扣与吊具吊钩连接。

以避免构件受力过于集中，导致构件破坏。

2.楼梯安装偏差较大：就位前标高用钢垫片调整好，同时连接部位采用专用高强座浆料铺平。

当吊距楼梯安装面1m时停止降落，作业人员稳住PC楼梯并防止与周围现浇结构碰撞，根据水平控制线缓慢下降楼梯，微调手动葫芦使预制楼梯端部水平段的圆柱体空腔对准预埋螺栓安装至设计位置。

利用之前放出的楼梯间控制线放置楼梯精确就位，摘钩。

3.吊架四角设置专用吊耳，吊耳下对称布置2长2短吊索，其中2根短吊索与手动吊葫芦连接。

每段楼梯内置4个M20螺母均匀对称分布在踏步水平面上，吊装配置与螺母匹配的专用吊扣，然后吊扣与吊具吊钩连接。

以避免构件受力过于集中，导致构件破坏。

4.楼梯安装偏差较大：就位前标高用钢垫片调整好，同时连接部位采用专用高强座浆料铺平。

当吊距楼梯安装面1m时停止降落，作业人员稳住PC楼梯并防止与周围现浇结构碰撞，根据水平控制线缓慢下降楼梯，微调手动葫芦使预制楼梯端部水平段的圆柱体空腔对准预埋螺栓安装至设计位置。

利用之前放出的楼梯间控制线放置楼梯精确就位，摘钩。

三、剪力墙吊装：1.构件位置偏差较大：PC墙板安装线以每层楼板主控轴线的基准线为依据，用标准钢卷尺、经纬仪测量出埋件的定位中心线和PC板的安装中心线、板缝线等。

装配式PC预制构件安装施工方案一、项目概述装配式PC预制构件是指在生产厂家工厂进行加工和组装，然后运输到现场进行安装的建筑构件。

相对于传统建筑方式，装配式PC预制构件具有施工周期短、工程质量高、环境污染小等优点，被广泛应用于各类建筑项目。

本施工方案旨在确保装配式PC预制构件的安装质量，保证工程的顺利进行。

二、施工前准备工作1.编制安装施工图纸：根据设计方案和PC构件制造厂家提供的施工图纸，编制出详细的安装施工图纸，包括构件的尺寸、位置、连接方式等信息。

2.安装设备和工具准备：根据施工图纸确定所需的安装设备和工具，如吊车、塔吊、工具箱等，确保施工现场设备和工具的齐全、完好。

3.施工现场准备：清理施工现场，确保施工区域干净整洁，移除障碍物和杂物，保证施工空间的通畅。

三、安装方案1.安装顺序确定：根据施工图纸和构件特性，确定PC预制构件的安装顺序，尽量从上到下、从内到外逐层安装。

2.构件运输和组装：将PC预制构件按照安装顺序运输到施工现场，并由专业团队进行组装。

在组装过程中，要特别注意构件的几何形状和尺寸，确保构件之间的连接紧密、牢固。

3.构件吊装和定位：使用吊车或塔吊对PC预制构件进行吊装，并根据施工图纸进行定位，确保构件的准确位置。

在吊装过程中，要注意吊装速度和位置的控制，避免构件受力不均，造成损坏。

4.构件连接和固定：根据施工图纸和设计要求，采用适当的连接方式将构件固定在预留的节点上。

常见的连接方式包括焊接、螺栓连接等。

在连接过程中，要确保连接部位的密封、牢固和防水。

5.构件调整和修正：在安装过程中，可能会出现构件位置不准确的情况，需要进行调整和修正。

根据实际情况，采取适当的措施，如采用液压顶杆、机械调整等，确保构件的准确位置和水平度。

6.安装验收和记录：每安装完成一批次构件，应进行验收和记录。

验收内容包括构件位置、连接方式、固定牢固度等。

并在施工图纸上记录每一批次构件的安装情况，便于后续施工的跟进和管理。

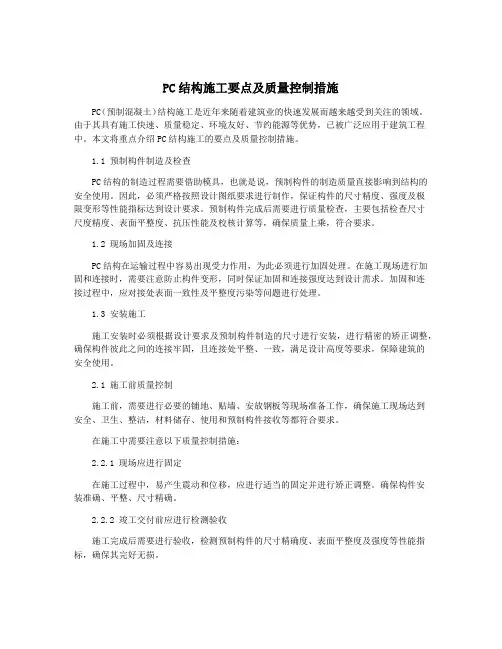

PC结构施工要点及质量控制措施PC（预制混凝土）结构施工是近年来随着建筑业的快速发展而越来越受到关注的领域。

由于其具有施工快速、质量稳定、环境友好、节约能源等优势，已被广泛应用于建筑工程中。

本文将重点介绍PC结构施工的要点及质量控制措施。

1.1 预制构件制造及检查PC结构的制造过程需要借助模具，也就是说，预制构件的制造质量直接影响到结构的安全使用。

因此，必须严格按照设计图纸要求进行制作，保证构件的尺寸精度、强度及极限变形等性能指标达到设计要求。

预制构件完成后需要进行质量检查，主要包括检查尺寸尺度精度、表面平整度、抗压性能及校核计算等，确保质量上乘，符合要求。

1.2 现场加固及连接PC结构在运输过程中容易出现受力作用，为此必须进行加固处理。

在施工现场进行加固和连接时，需要注意防止构件变形，同时保证加固和连接强度达到设计需求。

加固和连接过程中，应对接处表面一致性及平整度污染等问题进行处理。

1.3 安装施工施工安装时必须根据设计要求及预制构件制造的尺寸进行安装，进行精密的矫正调整，确保构件彼此之间的连接牢固，且连接处平整、一致，满足设计高度等要求，保障建筑的安全使用。

2.1 施工前质量控制施工前，需要进行必要的铺地、贴墙、安放钢板等现场准备工作，确保施工现场达到安全、卫生、整洁，材料储存、使用和预制构件接收等都符合要求。

在施工中需要注意以下质量控制措施：2.2.1 现场应进行固定在施工过程中，易产生震动和位移，应进行适当的固定并进行矫正调整。

确保构件安装准确、平整、尺寸精确。

2.2.2 竣工交付前应进行检测验收施工完成后需要进行验收，检测预制构件的尺寸精确度、表面平整度及强度等性能指标，确保其完好无损。

在施工完成后，需要进行进水管道、灯具、风机、集水井等设备的安装，安装过程需注意设备和构件之间的联接，确保设备固定严密、牢固。

2.3.1 施工竣工验收施工竣工后，需要进行竣工验收，主要检查预制构件、设备设施等建筑结构的安全性能是否达到设计要求，并进行资料档案的归档，确保施工质量可以得到有效保障。

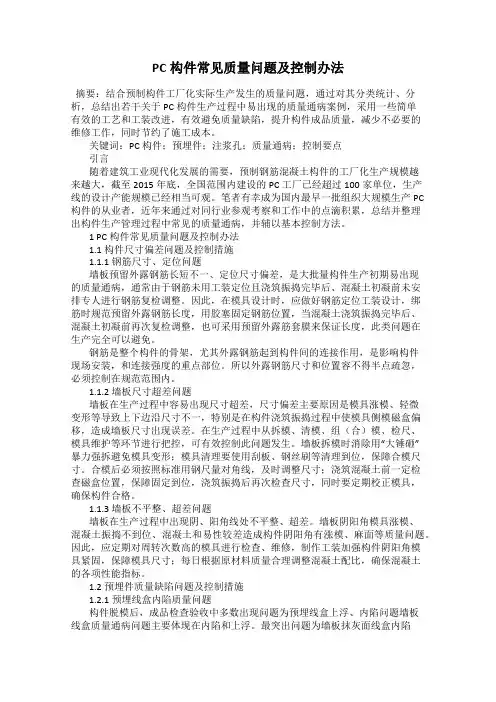

PC构件常见质量问题及控制办法摘要：结合预制构件工厂化实际生产发生的质量问题，通过对其分类统计、分析，总结出若干关于PC构件生产过程中易出现的质量通病案例，采用一些简单有效的工艺和工装改进，有效避免质量缺陷，提升构件成品质量，减少不必要的维修工作，同时节约了施工成本。

关键词：PC构件；预埋件；注浆孔；质量通病；控制要点引言随着建筑工业现代化发展的需要，预制钢筋混凝土构件的工厂化生产规模越来越大，截至2015年底，全国范围内建设的PC工厂已经超过100家单位，生产线的设计产能规模已经相当可观。

笔者有幸成为国内最早一批组织大规模生产PC 构件的从业者，近年来通过对同行业参观考察和工作中的点滴积累，总结并整理出构件生产管理过程中常见的质量通病，并辅以基本控制方法。

1 PC构件常见质量问题及控制办法1.1 构件尺寸偏差问题及控制措施1.1.1 钢筋尺寸、定位问题墙板预留外露钢筋长短不一、定位尺寸偏差，是大批量构件生产初期易出现的质量通病，通常由于钢筋未用工装定位且浇筑振捣完毕后、混凝土初凝前未安排专人进行钢筋复检调整。

因此，在模具设计时，应做好钢筋定位工装设计，绑筋时规范预留外露钢筋长度，用胶塞固定钢筋位置，当混凝土浇筑振捣完毕后、混凝土初凝前再次复检调整，也可采用预留外露筋套膜来保证长度，此类问题在生产完全可以避免。

钢筋是整个构件的骨架，尤其外露钢筋起到构件间的连接作用，是影响构件现场安装，和连接强度的重点部位。

所以外露钢筋尺寸和位置容不得半点疏忽，必须控制在规范范围内。

1.1.2 墙板尺寸超差问题墙板在生产过程中容易出现尺寸超差，尺寸偏差主要原因是模具涨模、轻微变形等导致上下边沿尺寸不一，特别是在构件浇筑振捣过程中使模具侧模磁盒偏移，造成墙板尺寸出现误差。

在生产过程中从拆模、清模、组（合）模、检尺、模具维护等环节进行把控，可有效控制此问题发生。

墙板拆模时消除用“大锤砸”暴力强拆避免模具变形；模具清理要使用刮板、钢丝刷等清理到位，保障合模尺寸。

预制装配式混凝土结构（PC）施工质量控制难点及管控措施研究摘要：预制装配式混凝土结构是实现建筑工业化的重要路径和重要组成部分，近年来在建筑工程中广泛应用，但目前装配式结构在施工质量方面仍存在一定问题，必须要引起足够的重视。

本文首先简单介绍了目前预制装配式混凝土建筑存在的质量问题，然后从预制阶段、装配阶段、验收阶段这三个方面入手，深入分析其中的风险因素和监管对策，最后以实际施工项目为例，具体论述预制装配式混凝土结构的监督管控措施。

研究成果可为相关应用与研究提供参考。

关键词：预制装配式混凝土结构；施工质量；钢筋连接；构件接缝；管控措施引言随着建筑工业化水平不断提高，预制装配式混凝土建筑数量不断增加，中国的装配式建筑发展虽然相对较早，但是抗震性能和建筑使用性能较差，因此逐渐被淘汰。

新时期的预制装配式混凝土结构质量得到了显著提升，环境污染也相对较少，因此得到了政府的支持和广泛的应用。

然在发展过程中，仍存在多个因素会对施工质量造成影响，主要可以分为预制、装配、验收这三个阶段。

1 预制装配式混凝土建筑存在的质量问题1.1 厂家预制构件质量问题现如今，很多施工单位或者监理单位忽略材料常规进场验收的重要性，导致预制构件在未严格按照规范要求进行实体检验情况下即进入现场。

这样的情况下，预制构件在运输中或者制作中存在的问题无法得到及时的发现，最终对施工质量造成严重的影响。

比如：在预制构件进场时，必须要检查构件数量、规格、间距、保护层情况等，如果没有对这些内容进行检查，就会导致钢筋偏位、长度不符、成型质量不佳、构件信息不全等诸多方面的问题。

1.2 施工安装过程质量问题安装过程中也会出现质量问题，在安装过程中，经常会出现钢筋发生碰撞，最终严重变形的情况，或者因为构件本身的质量问题，导致信息不完整，最终造成相应的施工项目记录过于简单，对最终的验收工作造成了严重的影响[1]。

1.3 钢筋连接节点质量问题对于预制装配式混凝土结构的建筑而言，钢筋连接点的质量问题十分关键，常见的质量问题包括：灌浆施工落后于实际操作层，灌浆料的拌和工艺不规范、用水量没有得到明确规划，加水工艺过于随意等。

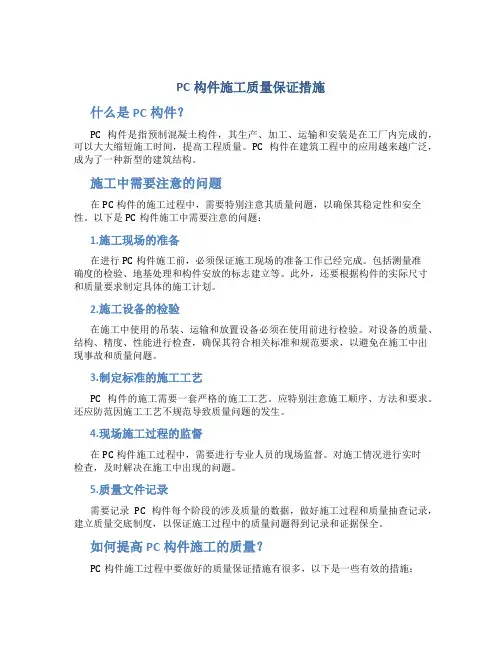

PC构件施工质量保证措施什么是PC构件？PC构件是指预制混凝土构件，其生产、加工、运输和安装是在工厂内完成的，可以大大缩短施工时间，提高工程质量。

PC构件在建筑工程中的应用越来越广泛，成为了一种新型的建筑结构。

施工中需要注意的问题在PC构件的施工过程中，需要特别注意其质量问题，以确保其稳定性和安全性。

以下是PC构件施工中需要注意的问题：1.施工现场的准备在进行PC构件施工前，必须保证施工现场的准备工作已经完成。

包括测量准确度的检验、地基处理和构件安放的标志建立等。

此外，还要根据构件的实际尺寸和质量要求制定具体的施工计划。

2.施工设备的检验在施工中使用的吊装、运输和放置设备必须在使用前进行检验。

对设备的质量、结构、精度、性能进行检查，确保其符合相关标准和规范要求，以避免在施工中出现事故和质量问题。

3.制定标准的施工工艺PC构件的施工需要一套严格的施工工艺。

应特别注意施工顺序、方法和要求。

还应防范因施工工艺不规范导致质量问题的发生。

4.现场施工过程的监督在PC构件施工过程中，需要进行专业人员的现场监督。

对施工情况进行实时检查，及时解决在施工中出现的问题。

5.质量文件记录需要记录PC构件每个阶段的涉及质量的数据，做好施工过程和质量抽查记录，建立质量交底制度，以保证施工过程中的质量问题得到记录和证据保全。

如何提高PC构件施工的质量？PC构件施工过程中要做好的质量保证措施有很多，以下是一些有效的措施：1.优化施工过程优化PC构件施工过程的方法多种多样，如优化施工顺序、改进施工工艺等，以提高施工效率和施工质量。

2.采用新技术和新材料随着PC构件施工工程技术的不断发展，新材料和新技术的应用将有助于提高施工质量和效率，并减少生产成本。

3.加强质量检查在PC构件施工过程中，加强质量检查可以迅速发现施工过程中出现的质量问题，及时处理和纠正，防范质量问题的发生。

4.加强技术培训在PC构件施工过程中，加强技术培训是很有必要的。

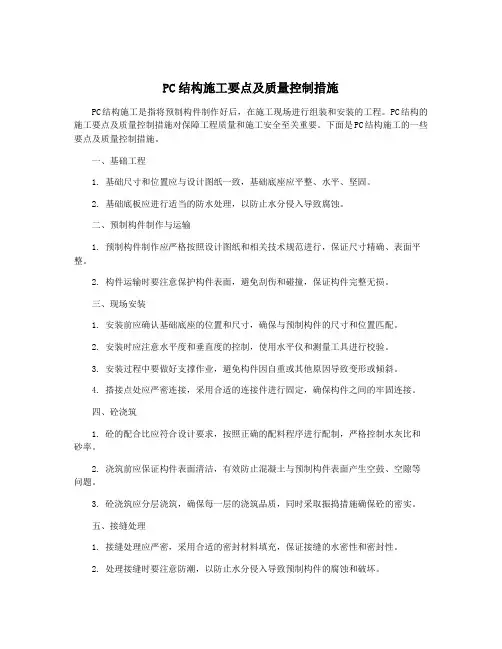

PC结构施工要点及质量控制措施PC结构施工是指将预制构件制作好后，在施工现场进行组装和安装的工程。

PC结构的施工要点及质量控制措施对保障工程质量和施工安全至关重要。

下面是PC结构施工的一些要点及质量控制措施。

一、基础工程1. 基础尺寸和位置应与设计图纸一致，基础底座应平整、水平、坚固。

2. 基础底板应进行适当的防水处理，以防止水分侵入导致腐蚀。

二、预制构件制作与运输1. 预制构件制作应严格按照设计图纸和相关技术规范进行，保证尺寸精确、表面平整。

2. 构件运输时要注意保护构件表面，避免刮伤和碰撞，保证构件完整无损。

三、现场安装1. 安装前应确认基础底座的位置和尺寸，确保与预制构件的尺寸和位置匹配。

2. 安装时应注意水平度和垂直度的控制，使用水平仪和测量工具进行校验。

3. 安装过程中要做好支撑作业，避免构件因自重或其他原因导致变形或倾斜。

4. 搭接点处应严密连接，采用合适的连接件进行固定，确保构件之间的牢固连接。

四、砼浇筑1. 砼的配合比应符合设计要求，按照正确的配料程序进行配制，严格控制水灰比和砂率。

2. 浇筑前应保证构件表面清洁，有效防止混凝土与预制构件表面产生空鼓、空隙等问题。

3. 砼浇筑应分层浇筑，确保每一层的浇筑品质，同时采取振捣措施确保砼的密实。

五、接缝处理1. 接缝处理应严密，采用合适的密封材料填充，保证接缝的水密性和密封性。

2. 处理接缝时要注意防潮，以防止水分侵入导致预制构件的腐蚀和破坏。

六、防护处理1. 施工期间要做好临时防护工作，避免造成外力损伤或污染。

2. PC结构完成后，要进行防水、防腐等防护处理，以提高结构的耐久性和使用寿命。

七、质量控制措施1. 施工前要编制施工组织设计，并制定详细的施工方案和技术措施。

2. 施工中要严格按照设计图纸和相关技术规范进行施工，保证施工质量。

3. 施工过程中要进行过程检验和质量抽查，及时发现和处理施工中存在的质量问题。

4. 完工验收时要进行全面检查和测试，验证PC结构的质量和安全性。

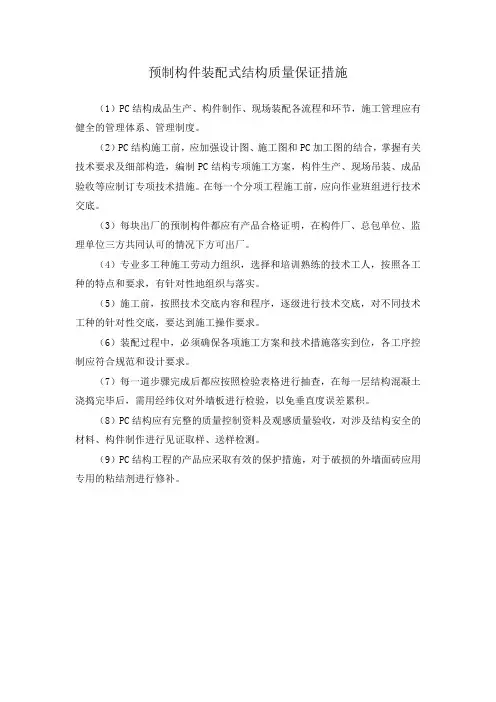

预制构件装配式结构质量保证措施
（1）PC结构成品生产、构件制作、现场装配各流程和环节，施工管理应有健全的管理体系、管理制度。

（2）PC结构施工前，应加强设计图、施工图和PC加工图的结合，掌握有关技术要求及细部构造，编制PC结构专项施工方案，构件生产、现场吊装、成品验收等应制订专项技术措施。

在每一个分项工程施工前，应向作业班组进行技术交底。

（3）每块出厂的预制构件都应有产品合格证明，在构件厂、总包单位、监理单位三方共同认可的情况下方可出厂。

（4）专业多工种施工劳动力组织，选择和培训熟练的技术工人，按照各工种的特点和要求，有针对性地组织与落实。

（5）施工前，按照技术交底内容和程序，逐级进行技术交底，对不同技术工种的针对性交底，要达到施工操作要求。

（6）装配过程中，必须确保各项施工方案和技术措施落实到位，各工序控制应符合规范和设计要求。

（7）每一道步骤完成后都应按照检验表格进行抽查，在每一层结构混凝土浇捣完毕后，需用经纬仪对外墙板进行检验，以免垂直度误差累积。

（8）PC结构应有完整的质量控制资料及观感质量验收，对涉及结构安全的材料、构件制作进行见证取样、送样检测。

（9）PC结构工程的产品应采取有效的保护措施，对于破损的外墙面砖应用专用的粘结剂进行修补。

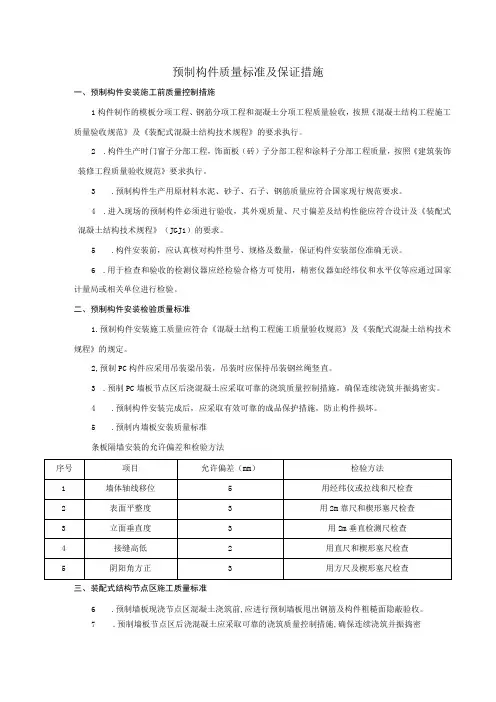

预制构件质量标准及保证措施一、预制构件安装施工前质量控制措施1构件制作的模板分项工程、钢筋分项工程和混凝土分项工程质量验收，按照《混凝土结构工程施工质量验收规范》及《装配式混凝土结构技术规程》的要求执行。

2.构件生产时门窗子分部工程，饰面板（砖）子分部工程和涂料子分部工程质量，按照《建筑装饰装修工程质量验收规范》要求执行。

3.预制构件生产用原材料水泥、砂子、石子、钢筋质量应符合国家现行规范要求。

4.进入现场的预制构件必须进行验收，其外观质量、尺寸偏差及结构性能应符合设计及《装配式混凝土结构技术规程》（JGJ1）的要求。

5.构件安装前，应认真核对构件型号、规格及数量，保证构件安装部位准确无误。

6.用于检查和验收的检测仪器应经检验合格方可使用，精密仪器如经纬仪和水平仪等应通过国家计量局或相关单位进行检验。

二、预制构件安装检验质量标准1.预制构件安装施工质量应符合《混凝土结构工程施工质量验收规范》及《装配式混凝土结构技术规程》的规定。

2,预制PC构件应采用吊装梁吊装，吊装时应保持吊装钢丝绳竖直。

3.预制PC墙板节点区后浇混凝土应采取可靠的浇筑质量控制措施，确保连续浇筑并振捣密实。

4.预制构件安装完成后，应采取有效可靠的成品保护措施，防止构件损坏。

5.预制内墙板安装质量标准条板隔墙安装的允许偏差和检验方法三、装配式结构节点区施工质量标准6.预制墙板现浇节点区混凝土浇筑前,应进行预制墙板甩出钢筋及构件粗糙面隐蔽验收。

7.预制墙板节点区后浇混凝土应采取可靠的浇筑质量控制措施,确保连续浇筑并振捣密实。

8.预制构件安装完成后，应采取有效可靠的成品保护措施，防止构件损坏。

四、预制构件拼缝防水节点施工质量标准1预制构件拼缝处防水材料必须符合设计要求，并具有合格证及检测报告。

必要时应提供防水密封材料进场复试报告。

2.拼缝处密封胶打注必须饱满、密实、连续、均匀、无气泡，宽度和深度符合要求，胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。
