塔机起升机构故障分析与排除

塔式起重机存在的问题与解决方式塔式起重机在现代各行业中是重要的垂直运输装备，起着巨大的作用。

可是，因为塔式起重机的特性、外界环境的影响和操作人员的技术等问题，导致塔式起重机在实际投入使用时出现多种故障。

文章将主要分析塔式起重机存在的问题，并找出造成问题的原因，最后提出解决策略。

标签：塔式起重机；问题；解决方式塔式起重机是建筑施工中非常重要的设备，具有起升度高、覆盖面积大等优点，同时又具有重心高、危险系数高的缺点，导致在操作中经常发生安全事故，给人们的生命及财产安全带来损害。

因此，非常有必要分析塔式起重机存在的问题，找出问题的原因，再针对性进行解决，保障塔式起重机的操作安全。

1 塔式起重机在设计时存在的问题1.1 设计刚度不够在设计塔式起重机时，一般情况下都要结合企业的成本费用，因而在选材阶段，就会考虑选择经济适用的原材料。

设计的塔式起重机投入使用时，就会发现材料的刚度不够，与设计标准和要求不相符合，就会导致其重臂的根部部位出现变位情况，塔式起重机的可靠性和安全性不能够得到保证。

1.2 设计变幅机构时，经常运用蜗轮蜗杆装置依靠自锁制动许多事实已经证明，塔式起重机在出厂时，自锁功能还勉强能够使用，经过使用一段时间后，这种作用就无法发挥。

这主要是在起初使用时，蜗轮蜗杆幅很新，没有被大量破损，当使用一段时间后，蜗轮蜗杆幅就会被极大磨坏，塔臂处经常会发生倾斜，如果在小车停电后，受到惯性的作用，就会持续往前滑行，最终导致发生事故。

1.3 没有使用可靠的限位装置一些塔式起重机运用力矩、重量和幅度[1]三线一体的限位装置，主要使用刹车钢丝绳测量结构的负载变形，尽管比较创新，可是经过实际使用检验以后，发现这种限位装置结构不稳固，一个月后就会发生损坏。

1.4 采用的钢丝绳过渡滑轮直径不够在设计塔式起重机时，采用的滑轮使钢丝绳弯曲的半径太小，而且容易弯曲破坏[2]。

另外，选用的滑轮材质磨耐性不够好，导致滑轮多次更换，这是钢丝绳使用周期无法延长的最根本原因。

塔式起重机常见事故的原因及防范措施一、日常使用过程中常见的事故及防范措施1. 原因分析：①由于起升机构输出轴的花键与起升卷筒的花键严重磨损超过极限，提升电动机轴上与变速机第一级传动轴上的螺旋伞齿轮副的齿被打掉而引起提升机构失控，在吊物时造成吊物从高处坠落伤人事故。

②采用电磁离合器控制的系统，电磁离合器烧毁或电刷磨损过多不能接触通电，致使在换档过程中造成相似空挡，吊钩失控坠落伤人。

③主钢丝绳或吊钩、吊索卸夹的辅助工具在使用过程中过度磨损后未及时更换，在起吊重物过程中断裂，致使塔机突然失重而倾覆。

④塔身在使用过程中，由于标准节斜杆连接螺栓松动、脱落致使斜杆失去支撑作用，导致斜杆破坏，造成塔身失稳而倾覆。

⑤起重力矩限制器及重量限制器在规定范围内作吊重实验或检查，致使长期受雨水腐蚀而导致内部触点氧化失灵，在吊重过载时不工作而发生事故。

2. 防范措施①加强定期检查，其方法：由经验丰富的修理工和优秀电工组成一组，先将主钢丝绳用绳卡固定在塔身上，便于钢丝绳“松动”，再转动滚轴就可判断齿轮磨损的情况及间隙，必要时可拆开减速机检查。

②断点后拆下电磁离合器上的电刷，观察磨损是否过度，内部弹簧有无伸缩劲，如不行或不灵活就必须中心更换。

用万用表测量离合器线圈是否在规定阻值内，再认真观察吸片是否烧坏，线圈工作时是否产生磁场，并检查夹谷吸片的卡簧是否有效。

待确认正常后再投入使用。

③认真检查钢丝绳、卸夹、吊钩、吊索等，严格执行钢丝绳的磨损规定，发现绳股断裂、纤维芯损坏或钢芯断裂而造成绳径显著减小、笼状畸变、严重扭结等问题立即更换，杜绝事故发生。

④定期用专用扳手检查标准节连接螺栓并紧固。

⑤定期对各限位器进行试验，并调试确认灵敏后作业。

二、塔机拆装过程中常见的事故及防范措施1. 常见事故：①顶升油缸作业中出现事故前面已介绍，此处再在重复。

②吊起重臂时，吊点不准，吊绳选择错误致使起重臂不平稳，使吊绳脱离吊钩造成坠落伤亡事故。

③钢丝绳捆缚方法不对，致使在下放拉杆过程中钢丝绳挂到拉杆连接销，由于中立的作用拉杆突然失重下落，致使塔机摆幅较大造成倒塌事故。

塔式起重机的常见故障及排除方法在建筑工地和工业场所中，塔式起重机是一种常用的起重设备。

然而，由于长时间的使用和各种因素的影响，塔式起重机可能会遇到一些故障和问题。

本文将介绍塔式起重机的常见故障，并提供相应的排除方法。

一、启动故障1. 电气故障：起重机无法启动可能是由于电路断开、电源不稳定或电控系统故障等原因引起。

解决方法包括检查电路连接是否良好，修复或更换损坏的电线，确保电源稳定，并排查电控系统的故障。

2. 机械故障：起重机启动时发出异常噪音或无法启动，可能是由于机械部件磨损、润滑不足或驱动系统故障等引起的。

解决方法包括检查机械部件的磨损情况，及时润滑润滑部位，并检查和修复驱动系统的故障。

二、行走故障1. 行走速度慢：起重机行走速度过慢可能是由于电机故障、轮胎磨损或链条松弛等原因引起。

解决方法包括检查电机运行情况，修复或更换故障电机，更换磨损轮胎，并调整链条的松紧度。

2. 行走方向错误：起重机行走方向错误可能是由于行走控制系统故障、遥控器失灵或传感器故障等原因引起。

解决方法包括检查行走控制系统、遥控器和传感器的工作状态，及时修复或更换故障部件。

三、起升故障1. 起升速度过慢：起重机起升速度过慢可能是由于液压系统故障、制动器失灵或滑轮磨损等原因引起。

解决方法包括检查液压系统的工作状态，修复或更换故障部件，并更换磨损严重的滑轮。

2. 起升过载：起重机起升过载可能是由于操作错误、负荷超过额定重量或重心不稳定等原因引起的。

解决方法包括培训操作人员正确使用起重机，确保负荷不超过额定重量，并保持负荷的稳定。

四、安全装置故障1. 限位器失灵：塔式起重机的限位器是保证起升高度安全的重要设备。

当限位器失灵时，可能会导致起重机碰撞物体或超过安全高度。

解决方法包括检查限位器的工作状态，修复或更换故障限位器。

2. 防碰撞装置故障：塔式起重机的防碰撞装置可以避免起重机与其他物体发生碰撞。

当防碰撞装置失灵时，可能会引发安全隐患。

塔机常见故障分析与排除一、故障表现：起升电机只上不下降原因分析：1、下降控制线路出现断路2、下降接触器损坏解决办法：1、检查、紧固2、更换接触器二、故障表现：起升电机空载正常，负载时吊不起原因分析：1、塔机工作电源电压过低2、重量、力矩限位动作3、起升机构制动力调整过紧4、电源压降太大或接线虚松解决办法：1、调整电源电压2、起吊重物控制在塔机的额定其重量范围内3、重新调整制动器4、更换线路或检查各部接线三、故障表现：起升电机吊起重物停车后重物下滑原因分析：1、起升制动器调整过松、弹簧失效2、制动器蹄片松动、磨损3、制动轮磨损，有油污解决办法：1、重新调整制动器，更换簧片2、更换制动蹄片3、更换制动轮，清洁四、故障表现：起升电机只有低速，无高速原因分析：1、重量限位器误动作2、检查控制高低档切换的时间继电器或中间继电器是否损坏3、高速档控制线路控制线路断路4、电源电压较低或压强太大5、高速档接触器损坏6、力矩限位器超载限位解决办法：1、检查调整2、修复或更换3、检查修复4、调整电源电压或降低压强5、检查修复或更换6、减少负载五、故障表现：回转电机不启动原因分析：1、回转限位产生误动作2、回转线路断路3、回转刹车或制动器刹车断电后松不开4、回转电机烧坏解决办法：1、检查回转限位器2、检查修复3、检查修复4、修复或更换六、故障表现：回转电机启动后塔机不旋转原因分析：1、回转制动器没有松开2、液力偶合器缺油或损坏3、回转电机或减速机输入轴断裂4、回转支承缺油、负荷大5、支承齿面或滚道异物卡死解决办法：1、检查并修复2、加油保持在液力偶合器总容量的60%-80%之间或更换液力偶合器3、检查并修复、更换4、加油5、清除异物七、故障表现：回转时塔机只有低速无高速原因分析：1、回转高速控制线路断路2、回转高速接触器损坏解决办法：、1、检查修复2、修复或更换八、故障表现：变幅电机不启动原因分析：1、变幅限位、力矩限位误动作2、变幅控制线路断路3、变幅电机工作线路断路4、变幅电机烧坏5、变幅制动器打不开解决办法：1、检查修复2、检查修复3、检查修复4、修复或更换5、检查变幅制动器及制动器供电线路是否正常九、故障表现：变幅限位不灵原因分析：1、变幅限位起松动2、卷筒齿轮与幅度限位器小齿轮接触不好或小齿轮损坏解决办法：1、检查修复2、修理或更换十、故障表现：变幅只能向后不能向前原因分析：1、力矩或重量前变幅限制器动作2、向前控制接触器烧坏或控制线路断路解决办法：1、检查修复2、检查修复十一、故障表现：变幅只有低速没有高速原因分析：1、变幅高速限位器误动作2、变幅高速控制器线路断路3、变幅高速接触器烧坏解决办法：1、检查修复2、检查修复3、检查修复十二、故障表现：重量限制器失灵原因分析：1、重量限制器开关失灵2、重量限制器的时间继电器或中间继电器烧坏或误动作3、力矩限制器控制线路断路解决办法：1、检查修复或更换2、检查修复或更换3、检查修复十三、故障表现：力矩限制器失灵原因分析：1、力矩限制器开关失灵2、力矩限制器、时间继电器或中间继电器烧坏或误动作3、力矩限制器控制线路断路解决办法：1、检查修复2、检查修复3、检查修复十四、故障表现：塔机在送上工作电源时跳闸原因分析：1、塔机主线路短路2、漏电保护开关质量不合格3、塔机零线或接地线接线错误解决办法：1、检查修复2、检查修复或更换3、调整接线十五、故障表现：塔机在工作一定的时间内经常跳闸原因分析：1、塔机工作电源电压较低或压降较大2、塔机工作电源的接线虚松3、漏电开关故障解决办法：1、调整电压保持在360V以上，减少压降2、检查各接线端压紧接实3、检查修复或更换十六、故障：起升机构运行振动噪音过大原因：1、减速器输入轴轴承松、旷；2、减速器与电机轴不同轴；3、连接制动轮与联轴器的柱销损坏；4、刹车片严重磨损。

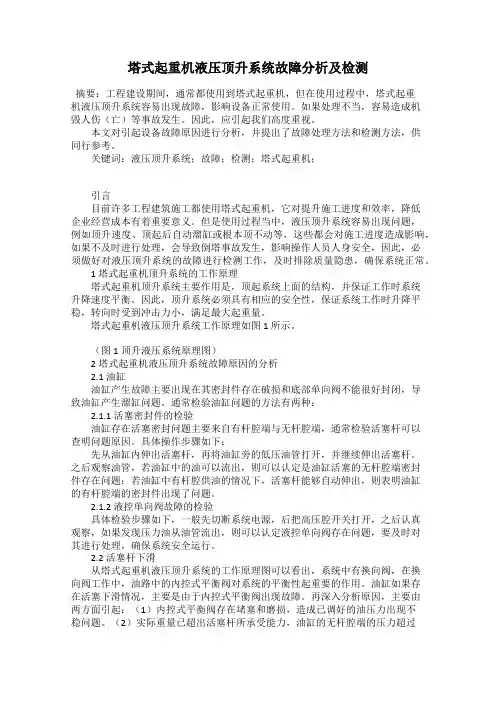

塔式起重机液压顶升系统故障分析及检测摘要：工程建设期间，通常都使用到塔式起重机，但在使用过程中，塔式起重机液压顶升系统容易出现故障，影响设备正常使用。

如果处理不当，容易造成机毁人伤（亡）等事故发生。

因此，应引起我们高度重视。

本文对引起设备故障原因进行分析，并提出了故障处理方法和检测方法，供同行参考。

关键词：液压顶升系统；故障；检测；塔式起重机；引言目前许多工程建筑施工都使用塔式起重机，它对提升施工进度和效率，降低企业经营成本有着重要意义。

但是使用过程当中，液压顶升系统容易出现问题，例如顶升速度、顶起后自动溜缸或根本顶不动等，这些都会对施工进度造成影响，如果不及时进行处理，会导致倒塔事故发生，影响操作人员人身安全，因此，必须做好对液压顶升系统的故障进行检测工作，及时排除质量隐患，确保系统正常。

1 塔式起重机顶升系统的工作原理塔式起重机顶升系统主要作用是，顶起系统上面的结构，并保证工作时系统升降速度平衡。

因此，顶升系统必须具有相应的安全性，保证系统工作时升降平稳，转向时受到冲击力小，满足最大起重量。

塔式起重机液压顶升系统工作原理如图 1 所示。

（图1顶升液压系统原理图）2 塔式起重机液压顶升系统故障原因的分析2.1 油缸油缸产生故障主要出现在其密封件存在破损和底部单向阀不能很好封闭，导致油缸产生溜缸问题。

通常检验油缸问题的方法有两种：2.1.1 活塞密封件的检验油缸存在活塞密封问题主要来自有杆腔端与无杆腔端，通常检验活塞杆可以查明问题原因。

具体操作步骤如下：先从油缸内伸出活塞杆，再将油缸旁的低压油管打开，并继续伸出活塞杆。

之后观察油管，若油缸中的油可以流出，则可以认定是油缸活塞的无杆腔端密封件存在问题；若油缸中有杆腔供油的情况下，活塞杆能够自动伸出，则表明油缸的有杆腔端的密封件出现了问题。

2.1.2 液控单向阀故障的检验具体检验步骤如下，一般先切断系统电源，后把高压腔开关打开，之后认真观察，如果发现压力油从油管流出，则可以认定液控单向阀存在问题，要及时对其进行处理，确保系统安全运行。
