电工基础知识教案57281

电工基础教案电工基础教案一、课程名称：电工基础二、学时安排：40学时三、教学目标：1. 掌握电工基础知识，了解电流、电压及电阻之间的关系；2. 学习安全使用电器设备的基本原则和方法；3. 能够进行基本的电路测量和故障排除。

四、教学内容及教学流程：第一课：电工基础概念（2学时）1. 电流、电压和电阻的概念及其单位；2. 串联电路和并联电路的定义和特点；3. 用欧姆定律计算电流、电压和电阻。

第二课：电器设备的使用与安全（4学时）1. 安全使用电器设备的基本原则；2. 学习如何正确接线和拔插电器；3. 常见电器故障的排除方法。

第三课：电路测量（8学时）1. 电压表和电流表的使用方法；2. 电阻的测量方法；3. 学会使用万用表进行电路测量。

第四课：直流电路（6学时）1. 了解直流电路的基本概念和特点；2. 学会使用电阻箱和干燥电池进行直流电路组装；3. 实验测量直流电路的电流和电压。

第五课：交流电路（8学时）1. 了解交流电路的基本概念和特点；2. 学习使用电容器和电感器进行交流电路组装；3. 实验测量交流电路的电流和电压。

第六课：故障排除与维修（6学时）1. 学习常见故障的识别和排除方法；2. 掌握电路维修的基本流程和方法；3. 进行简单电路故障排除实践。

五、教学方法：本课程采用理论讲授与实践相结合的教学方法，课堂上注重学生的积极参与和互动。

六、教学评价：1. 课堂讨论与提问：鼓励学生积极参与课堂讨论和提问，检查学生对教材内容的理解情况。

2. 实验报告评价：对学生进行实验报告评分，评价其实验操作和结果分析能力。

3. 作业和考试：布置课后作业和定期进行小测验和总结性考试，对学生掌握的知识进行考核。

七、教学资源：1. 课本：《电工基础教程》，出版社：XX出版社，作者：XXX；2. 实验器材：电压表、电流表、电阻箱、万用表等。

八、参考教学资料：1. 电工基础知识ppt；2. 电工实验操作指导书。

以上是电工基础课程的教案，根据实际教学需要和学生的学习情况，可以进行适当的修改和调整。

电工基础知识教案教案名称：电工基础知识教学目标：1. 了解电工工作的基本概念和职责。

2. 理解电流、电压、电阻等基本电学概念。

3. 掌握电路图的读取和分析方法。

4. 学习电气安全知识，遵守相关操作规范。

教学内容：第一部分：电工工作概述1. 电工的定义和职责- 电工的工作范围- 电工的重要性和职责2. 电工的工作环境和要求- 电工的工作场所- 电工的工作服装和个人安全装备要求- 电工的职业道德和技能要求第二部分：基本电学概念1. 电流的概念与计量单位- 什么是电流- 定义和计量单位2. 电压的概念与计量单位- 什么是电压- 定义和计量单位3. 电阻的概念与计量单位- 什么是电阻- 定义和计量单位第三部分：电路图的读取和分析1. 电路图的基本元素- 电源符号- 电阻符号- 开关符号2. 串联电路与并联电路- 串联电路的特点与分析- 并联电路的特点与分析3. 电路图的读取方法- 读取电路图的步骤- 分析电路图的基本原则第四部分：电气安全知识1. 安全操作规范- 电工作业的注意事项- 使用电气设备的安全要求2. 电气事故与防范- 常见的电气事故类型- 电气事故的防范措施教学方法：1. 讲授法：通过教师讲解介绍电工基础知识。

2. 互动讨论法：学生参与讨论，共同解决问题。

3. 案例分析法：通过分析真实案例，帮助学生加深理解。

4. 实验演示法：进行简单的电路实验演示，加深对电路概念的理解。

教学评价：1. 课堂提问：提问学生关于电工基础知识的问题。

2. 练习与作业：布置相关练习和作业，检验学生的学习情况。

3. 课堂互动：通过学生互动和讨论，评估学生的参与程度。

教学资源：1. 课本：电工基础教材2. 电路实验装置3. 视频教学资源教学辅助手段：1. 投影仪和电脑2. 演示板、白板或黑板3. 实验工具和材料教学进程安排：第一课时：- 电工工作概述- 电工的定义和职责第二课时：- 电工的工作环境和要求- 电工的工作服装和个人安全装备要求第三课时：- 电流的概念与计量单位- 电压的概念与计量单位第四课时：- 电阻的概念与计量单位- 电路图的基本元素第五课时：- 串联电路与并联电路- 电路图的读取方法第六课时：- 安全操作规范- 电气事故与防范教学总结：通过本教案的学习，学生能够全面了解电工工作的基本概念和职责，理解电流、电压、电阻等基本电学概念，掌握电路图的读取和分析方法，并学习到电气安全知识，遵守相关操作规范。

《电工基础》教案一、教学目标1. 知识与技能：（1）了解电路的基本概念及组成；（2）掌握欧姆定律、功率公式及电能的计算；（3）学会使用万用表、电流表、电压表等电工测量工具；（4）能够分析并解决简单的电路问题。

2. 过程与方法：（1）通过实验和演示，培养学生的动手能力和观察能力；（2）运用小组讨论、问题解答等方式，提高学生的合作能力和解决问题的能力。

3. 情感态度价值观：（1）培养学生对电工技术的兴趣和爱好；（2）增强学生安全意识，遵守用电规则。

二、教学内容1. 电路的基本概念及组成（1）电路的概念：电流、电压、电阻；（2）电路的组成：电源、导线、开关、用电器。

2. 欧姆定律及功率公式（1）欧姆定律：I = U/R；（2）功率公式：P = UI。

3. 电能的计算（1）电能的单位：焦耳（J）、千瓦时（kWh）；（2）电能的计算公式：W = Pt。

4. 电工测量工具的使用（1）万用表：电压、电流、电阻测量；（2）电流表：测量电路中的电流；（3）电压表：测量电路中的电压。

5. 简单电路的分析与解决（1）串并联电路的特点；（2）串并联电路的计算；（3）故障诊断与维修。

三、教学重点与难点1. 教学重点：（1）电路的基本概念及组成；（2）欧姆定律、功率公式及电能的计算；（3）电工测量工具的使用；（4）简单电路的分析与解决。

2. 教学难点：（1）欧姆定律、功率公式的应用；（2）电工测量工具的选用与操作；（3）串并联电路的计算与分析。

四、教学方法1. 讲授法：讲解电路的基本概念、公式及测量工具的使用方法；2. 实验法：进行电路实验，培养学生的动手操作能力；3. 小组讨论法：分组讨论电路问题，提高学生的合作能力；4. 问题解答法：针对学生提出的疑问，进行解答和指导。

五、教学准备1. 教具：黑板、粉笔、PPT课件；2. 实验器材：电路实验套件、万用表、电流表、电压表、导线、开关等；3. 参考资料：电工技术相关书籍、网络资源。

电工基础说课教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 串并联电路的特点和计算第二章：直流电路2.1 直流电路的基本概念2.2 直流电路的测量工具和仪器2.3 直流电路的基本定律2.4 直流电路的分析和设计方法第三章：交流电路3.1 交流电路的基本概念3.2 交流电的最大值、有效值和瞬时值3.3 交流电路的测量工具和仪器3.4 交流电路的分析和设计方法第四章：磁路和电磁感应4.1 磁路的基本概念4.2 磁通量、磁感应强度和磁场强度4.3 电磁感应定律4.4 电磁感应现象的应用第五章：变压器和电动机5.1 变压器的基本原理和结构5.2 变压器的接线组别和变压比计算5.3 电动机的基本原理和结构5.4 电动机的分类、特性和应用第六章：电气照明和节能6.1 照明设备的选择和安装6.2 照明电路的设计和敷设6.3 节能照明技术及其应用6.4 照明电路的故障排查和维修第七章：电工测量7.1 电工测量基本仪器仪表的使用7.2 电压、电流、电阻的测量方法7.3 电功率、电能的测量与计算7.4 电工测量误差及其减小方法第八章：安全用电和保护装置8.1 人体触电的危险性及防护措施8.2 安全电压和安全接地8.3 低压电气设备的保护装置8.4 电气火灾的预防与扑救第九章：电气控制技术9.1 继电器及其控制电路9.2 接触器及其控制电路9.3 电气控制线路的设计与调试9.4 可编程控制器（PLC）的基本原理与应用第十章：电工实验与实训10.1 基本电路实验10.2 电工测量实验10.3 照明电路设计与安装实训10.4 电动机控制电路实训10.5 综合实训项目与考核重点解析本文主要介绍了电工基础说课教案，包括十个章节的内容。

重点章节有：一、电工基础知识：电流、电压和电阻的概念，欧姆定律的应用，电路的基本元件，串并联电路的特点和计算。

二、直流电路：直流电路的基本概念，直流电路的测量工具和仪器，直流电路的基本定律，直流电路的分析和设计方法。

电工基础知识教案电工基础知识是电气工程领域中非常重要的一部分，它涉及到电路的基本原理、电气元件的认识和使用、安全操作规程等内容。

本教案旨在为初学者提供一个系统的学习框架，以帮助他们掌握电工的基础知识。

首先，我们需要了解电的基本概念，包括电荷、电流、电压和电阻。

电荷是物质的基本属性，它决定了物体是否带电。

电流是电荷的流动，通常用安培（A）来衡量。

电压是推动电荷流动的力量，单位是伏特（V）。

电阻是阻碍电流流动的物理量，单位是欧姆（Ω）。

接下来，我们将学习电路的组成。

一个基本的电路包括电源、导线、开关和负载。

电源提供电能，导线连接各个元件，开关控制电路的通断，负载则是消耗电能的设备。

在认识基本的电路元件后，我们将学习如何使用万用表来测量电路中的电压、电流和电阻。

万用表是一种多功能的测量工具，它可以帮助我们检测电路的状态和故障。

安全操作是电工工作中的重中之重。

我们必须了解并遵守相关的安全规程，包括正确使用个人防护装备、确保工具和设备的安全性、以及在操作前进行必要的检查和测试。

此外，我们还将学习一些基本的电路定律，如欧姆定律和基尔霍夫定律。

欧姆定律描述了电压、电流和电阻之间的关系，而基尔霍夫定律则用于分析复杂电路中的电流和电压。

在掌握了这些基础知识后，我们将通过一些实践练习来加深理解。

这些练习可能包括制作简单的电路、解决电路故障、以及进行电路的维护和修理。

最后，我们将学习如何阅读和理解电路图。

电路图是一种图形语言，它用符号来表示电路中的各个元件和它们之间的连接方式。

通过学习电路图，我们可以更好地理解和设计复杂的电路系统。

通过本教案的学习，学生将能够建立起电工基础知识的坚实基础，并为进一步的学习和实践打下良好的基础。

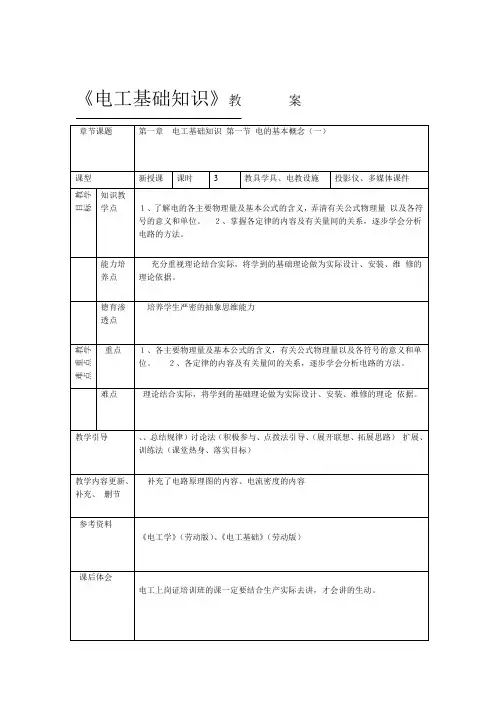

《电工基础知识》教案章节课题第一章电工基础知识第一节电的基本概念（一）常如：火力发电机：热能日见中生活水力发电机：水能源的电转换为电能到风力发电机：风能核动力发电机：核能有哪些？蓄电池：化学能电源可通过电网络输送、传递、分配。

、负载2 。

将电能转换成其他形式能量的器件或设备（各种电器）如：电灯：电能转换为光能电炉：电能转换为热能电动机：电能转换为机械能1、通路状态负载在额定功率下的工作状态叫做额定工作状态或满载：满载；提问：满载、轻载：负载低于额定功率的工作状态叫做轻载；过载：负载高于额定功率的工作状态叫做过载或超载。

轻载、能过哪载想为轻载不利于充分发挥负载的效率，过载容易使负载过线路种理状烧毁，满载为理想工作状态。

作工态？断路一般为故障，开路为工作需要，电路状态一样，电源两端或电路某处断开，电路中没有电流通过。

对于电源来说，这种状态叫空载。

开路的特点：U等于电源电动势E。

电路中电流为零，电源端电压3、短路状态这时电源就处于如果外电路被阻值近似为零的导体接通，短路状态。

非常大，由于电流未经在这种状态下，短路电流I=E/R OD极小，强大的短路电路极有RO负载直接流回电源，电源内阻可能烧毁电源和线路，造成重大事故，所以要严格防止，避免发生短路。

防止短路最常用的方法是在电路上安装熔断器，不论高压、低压、强电、弱电，线路都要设可靠的短路保护。

正电荷移动的方向为电流方向。

电流的方向——可以是正电荷，不同的导电物质中，形成电流的运动电荷，也可以是负电荷。

甚至两者都有。

为统一起见光焕规定：正电荷定向移动的方向为电流方向。

按照这个规定，在电源外部，电流的方向是从电源的正极流向负极。

在金属导体中，电子运动的方向与电流方向相反。

常日用中生活些哪的电是直流电，交些是哪流电？1、直流电：其大小和方向均不随时间变化而变化。

直流电可由蓄电池、直流发电机或整流电路获得。

用直角坐标系图形直流电可分理想直流电和脉动直流电，表示法可以看出：理想直流电：大小幅度不变、方向不变，i在什么时间段，电流无论t 始终在正半周。

电工基础教案模板（共7篇）第1篇：电工基础教案课题1－3电阻教学目标了解电阻的概念和电阻与温度的关系，掌握电阻定律。

教学重点电阻定律教学难点R与U、I无关；温度对导体电阻的影响。

教学过程及内容一．组织教学准备教案，检查出勤情况二．复习提问1、什么是电流？2、电流的计算公式三．新课讲解第三节电阻一、电阻1．导体对电流所呈现出的阻碍作用。

不仅金属导体有电阻，其他物体也有电阻。

2．导体电阻是由它本身的物理条件决定的。

例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。

3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。

R = ρ l S4．结论：电阻率的大小反映材料导电性能的好坏，电阻率愈大，导电性能愈差。

导体：ρ ＜ 10-6 Ω⋅m绝缘体：ρ ＞ 107 Ω⋅m半导体：10-6 Ω⋅m ＜ ρ＜ 107 Ω⋅m二、电阻与温度的关系1．温度对导体电阻的影响：(1)温度升高，自由电子移动受到的阻碍增加；(2)温度升高，使物质中带电质点数目增多，更易导电。

随着温度的升高，导体的电阻是增大还是减小，看哪一种因素的作用占主要地位。

2．一般金属导体，温度升高，其电阻增大。

少数合金电阻，几乎不受温度影响，用于制造标准电阻器。

3．超导现象：在极低温（接近于热力学零度）状态下，有些金属（一些合金和金属的化合物）电阻突然变为零，这种现象叫超导现象。

ο4．电阻的温度系数：温度每升高1C时，电阻所变动的数值与原来电阻值的比。

若温度为t1时，导体电阻为R1，温度为t2时，导体电阻为R2，则α =即 R2-R1 R1(t2-t1)R2 = R1 [ 1 + α ( t2 - t1 ) ]οο例：一漆包线（铜线）绕成的线圈，15C时阻值为20 Ω，问30C时此线圈的阻值R为多少？四．课堂练习五．课堂小结六．布置作业教材习题第4大题第(3)题。

第2篇：电工基础教案第8章线性电路中的过渡过程 8.1 换路定律与初始条件各位评委：大家下午好！今天我说课的题目是《换路定律与初始条件》，我将从教材分析，教学目标、教学重难点、教学策略、教学程序等方面对本节课进行阐述。

第一章电路的基本概念和基本定律第一节电路基本知识一、电路的基本组成1、电路的概念电路是电流流通的路径，也就是由各种元器件(或电工设备)按一定方式联接起来的总体，它为电流的流通提供了路径。

电路的作用是能够是实现电能的传输与变换，能够实现信号的传递与处理。

2、电路的基本组成电路的基本组成包括以下四个部分：（图1-1-1）图1-1-1 电路的基本组成(1)电源(供能元件)：为电路提供电能的设备和器件，将非电能（如化学能、光能、机械能等）转化为电能的设备。

(如电池<化学能>、发电机<机械能>等)。

(2)负载(耗能元件)：使用(消耗)电能的设备和器件(如灯泡等用电器)。

将电能转化成其他形式的能量。

(3) 控制元件：控制电路工作状态的器件或设备(如开关等)。

起着接通、断开、保护、测量的作用。

(4) 联接导线：连接电源和负载的导体，为电能提供通路并传输电能。

将电器设备和元器件按一定方式联接起来(如各种铜、铝电缆线等)。

3、电路的状态(1) 通路(闭路)：电源与负载接通，电路中有电流通过，电气设备或元器件获得一定的电压和电功率，进行能量转换。

根据负载的情况，又分为满载、轻载、过载三种情况。

（图1-1-2a）(2) 短路(捷路)：电源两端的导线直接相连接，输出电流过大对电源来说属于严重过载，如没有保护措施，电源或电器会被烧毁或发生火灾，所以通常要在电路或电气设备中安装熔断器、保险丝等保险装置，以避免发生短路时出现不良后果。

（图1-1-2b）(3) 开路(断路)：电路中没有电流通过，又称为空载状态。

（图1-1-2c）图1-1-2 电路状态二、电路模型(电路图)由理想元件构成的电路叫做实际电路的电路模型，也叫做实际电路的电路原理图，用规定的符号表示电路连接情况的图称为电路图。

例如，图1-1-3所示的手电筒电路。

理想元件：电路是由电特性相当复杂的元器件组成的，为了便于使用数学方法对电路进行分析，可将电路实体中的各种电器设备和元器件用 图1-1-3手电筒电路一些能够表征它们主要电磁特性的理想元件(模型)来代替，而对它的实际上的结构、材料、形状等非电磁特性不予考虑。
