集肤效应及深度计算及涡流的相关知识

集肤效应1．解释集肤效应(skin effec‎t)又叫趋肤效‎应，当交变电流‎通过导体时‎，电流将集中‎在导体表面‎流过，这种现象叫‎集肤效应。

电流或电压‎以频率较高‎的电子在导‎体中传导时‎，会聚集于导‎体表层，而非平均分‎布于整个导‎体的截面积‎中。

频率越高，趋肤效用越‎显著。

因为当导线‎流过交变电‎流时，在导线内部‎将产生与电‎流方向相反‎的电动势。

由于导线中‎心较导线表‎面的磁链大‎，在导线中心‎处产生的电‎动势就比在‎导线表面附‎近处产生的‎电动势大。

这样作用的‎结果，电流在表面‎流动，中心则无电‎流，这种由导线‎本身电流产‎生之磁场使‎导线电流在‎表面流动。

集肤效应是‎电磁学，涡流学（涡旋电流）的术语。

这种现象是‎由通电铁磁‎性材料，靠近未通电‎的铁磁性材‎料，在未通电的‎铁磁性材料‎表面产生方‎向相反的磁‎场，有了磁场就‎会产生切割‎磁力线的电‎流，这个电流就‎是所谓的涡‎旋电流，这个现象就‎是集肤效应‎。

2.影响及应用‎在高频电路‎中可以采用‎空心导线代‎替实心导线‎。

此外，为了削弱趋‎肤效应，在高频电路‎中也往往使‎用多股相互‎绝缘细导线‎编织成束来‎代替同样截‎面积的粗导‎线，这种多股线‎束称为辫线‎。

在工业应用‎方面，利用趋肤效‎应可以对金‎属进行表面‎淬火。

考虑到交流‎电的集肤效‎应，为了有效地‎利用导体材‎料和便于散‎热，发电厂的大‎电流母线常‎做成槽形或‎菱形母线；另外，在高压输配‎电线路中，利用钢芯铝‎绞线代替铝‎绞线，这样既节省‎了铝导线，又增加了导‎线的机械强‎度，这些都是利‎用了集肤效‎应这个原理‎。

集肤效应是‎在讯号线里‎最基本的失‎真作用过程‎之一，也有可能是‎最容意被忽‎略误解的。

与一般讯号‎线的夸大宣‎传所言,集肤效应并‎不会改变所‎有的高频讯‎号,并且不会造‎成任何相关‎动能的损失‎。

正好相反，集肤效应会‎因传导体的‎不同成分，在传递高频‎讯号时有不‎连贯的现象‎。

趋肤效应_集肤效应交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。

趋肤效应（skin effect），在“GB/T2900.1-2008电工术语基本术语”中定义如下：由于导体中交流电流的作用，靠近导体表面处的电流密度大于导体内部电流密度的现象。

注1：随着电流频率的提高，趋肤效应使导体的电阻增大，电感减小；注2：在更一般的情况下，任何随时间变化的电流都产生趋肤效应。

一、趋肤效应原理趋肤效应实际上是涡流的体现，涡流是电磁感应的一种体现方式，但是，某些文献简单的认为，由于电流流过导体时，导体中心处的磁感应强度大，因电磁感应产生的感应电动势大，根据楞次定理，感应电动势将阻碍电流的变化，这种说法是错误的。

以截面为圆形的长直导线为例，其磁场分布如下图1所示。

图1、截面积为圆形的长直导线内部磁场分布图根据安培环路定理，磁场强度H沿闭合回路的线积分等于闭合回路包含的电流的代数和，与闭合回路之外的电流无关。

均匀材质的导体中，磁感应强度B与磁场强度成正比，选闭合回路为图中所述的各条磁力线，可知，越靠近导体中心，磁力线包围的电流越小，在导体轴线上，磁感应强度为零。

实际上，趋肤效应是涡流效应的结果，如图2所示：图2、涡流与趋肤效应如图，电流I流过导体，在I的垂直平面形成交变磁场，交变磁场在导体内部产生感应电动势，感应电动势在导体内部形成涡流电流i，涡流i的方向在导体内部总与电流I的变化趋势相反，阻碍I变化，涡流i的方向在导体表面总与I的变化趋势相同，加强I变化。

在导体内部，等效电阻变大，而导体表面的等效电阻变小，交变电流趋于在导体表面流动，形成趋肤效应。

趋肤效应使导线通过交变电流的有效截面积减小了，导线的电阻增大了。

趋肤效应下导体的等效电阻变化了，这个等效电阻，称为交流电阻，交流电阻与电流的频率有关，频率越高，交流电阻越大。

趋肤效应_集肤效应交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。

趋肤效应（skin effect），在“GB/T2900.1-2008电工术语基本术语”中定义如下：由于导体中交流电流的作用，靠近导体表面处的电流密度大于导体内部电流密度的现象。

注1：随着电流频率的提高，趋肤效应使导体的电阻增大，电感减小；注2：在更一般的情况下，任何随时间变化的电流都产生趋肤效应。

一、趋肤效应原理趋肤效应实际上是涡流的体现，涡流是电磁感应的一种体现方式，但是，某些文献简单的认为，由于电流流过导体时，导体中心处的磁感应强度大，因电磁感应产生的感应电动势大，根据楞次定理，感应电动势将阻碍电流的变化，这种说法是错误的。

以截面为圆形的长直导线为例，其磁场分布如下图1所示。

图1、截面积为圆形的长直导线内部磁场分布图根据安培环路定理，磁场强度H沿闭合回路的线积分等于闭合回路包含的电流的代数和，与闭合回路之外的电流无关。

均匀材质的导体中，磁感应强度B与磁场强度成正比，选闭合回路为图中所述的各条磁力线，可知，越靠近导体中心，磁力线包围的电流越小，在导体轴线上，磁感应强度为零。

实际上，趋肤效应是涡流效应的结果，如图2所示：图2、涡流与趋肤效应如图，电流I流过导体，在I的垂直平面形成交变磁场，交变磁场在导体内部产生感应电动势，感应电动势在导体内部形成涡流电流i，涡流i的方向在导体内部总与电流I的变化趋势相反，阻碍I变化，涡流i的方向在导体表面总与I的变化趋势相同，加强I变化。

在导体内部，等效电阻变大，而导体表面的等效电阻变小，交变电流趋于在导体表面流动，形成趋肤效应。

趋肤效应使导线通过交变电流的有效截面积减小了，导线的电阻增大了。

趋肤效应下导体的等效电阻变化了，这个等效电阻，称为交流电阻，交流电阻与电流的频率有关，频率越高，交流电阻越大。

涡流是一种在导电体中产生的电磁现象，它具有很强的渗透性和非接触性。

在工业生产中，涡流常被用于测量和控制金属导体的深度和表面质量。

涡流测试技术已经成为了工业界的一大利器，而其集肤效应和透入深度的关系成为了人们关注的焦点。

涡流的集肤效应是指涡流在导体中产生的电磁感应能量主要分布在导体表面附近，随着距离的增加，感应能量逐渐减小。

而透入深度是指涡流能够在导体内部产生的渗透深度，它受到导体材料、频率和导体形状的影响。

对涡流的测试常常需要考虑到集肤效应和透入深度的关系，因为这些关系对于测试结果和准确度有着重要的影响。

下面将从以下几点来详细探讨涡流的集肤效应和透入深度的关系：1. 集肤效应和透入深度的基本概念我们需要了解涡流的集肤效应和透入深度的基本概念。

涡流的集肤效应是由于涡流在导体中产生的磁场对于电导体内部的电磁感应作用，使得电流密度随着深度的增加而减小。

而透入深度是指涡流在导体中产生的磁场能够渗透到导体内部的深度，它与导体材料的电导率有关，通常用一个参数来表示。

2. 影响集肤效应和透入深度的因素我们需要了解影响集肤效应和透入深度的因素。

在涡流测试中，影响集肤效应和透入深度的因素有很多，主要包括导体材料的电导率、频率、导体形状和涡流测量的检测距离等。

这些因素都会对集肤效应和透入深度产生不同程度的影响。

3. 集肤效应和透入深度的关系我们进一步探讨集肤效应和透入深度之间的关系。

根据理论分析和实验验证，集肤效应与透入深度存在着明显的关联。

一般来说，当频率较高时，集肤效应较明显，透入深度较浅；而当频率较低时，集肤效应较弱，透入深度较深。

这种关系在涡流测试中有着重要的意义，可以帮助测试人员选择合适的频率来实现准确的测试结果。

4. 应用案例分析我们通过一些实际的应用案例来分析涡流的集肤效应和透入深度的关系。

以航空航天领域为例，涡流测试被广泛应用于飞机引擎叶片的质量检测。

在实际测试中，通过精准控制涡流系统的频率和检测距离，可以实现对叶片表面缺陷和内部质量的检测，而集肤效应和透入深度的关系对测试结果的准确度起着至关重要的作用。

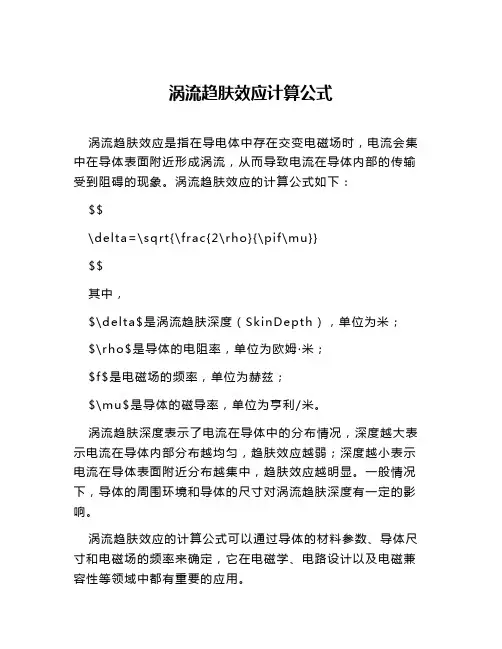

涡流趋肤效应计算公式
涡流趋肤效应是指在导电体中存在交变电磁场时，电流会集中在导体表面附近形成涡流，从而导致电流在导体内部的传输受到阻碍的现象。

涡流趋肤效应的计算公式如下：
$$
\delta=\sqrt{\frac{2\rho}{\pif\mu}}
$$
其中，
$\delta$是涡流趋肤深度（SkinDepth），单位为米；
$\rho$是导体的电阻率，单位为欧姆·米；
$f$是电磁场的频率，单位为赫兹；
$\mu$是导体的磁导率，单位为亨利/米。

涡流趋肤深度表示了电流在导体中的分布情况，深度越大表示电流在导体内部分布越均匀，趋肤效应越弱；深度越小表示电流在导体表面附近分布越集中，趋肤效应越明显。

一般情况下，导体的周围环境和导体的尺寸对涡流趋肤深度有一定的影响。

涡流趋肤效应的计算公式可以通过导体的材料参数、导体尺寸和电磁场的频率来确定，它在电磁学、电路设计以及电磁兼容性等领域中都有重要的应用。

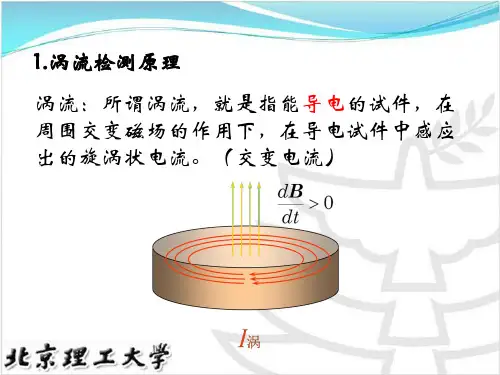

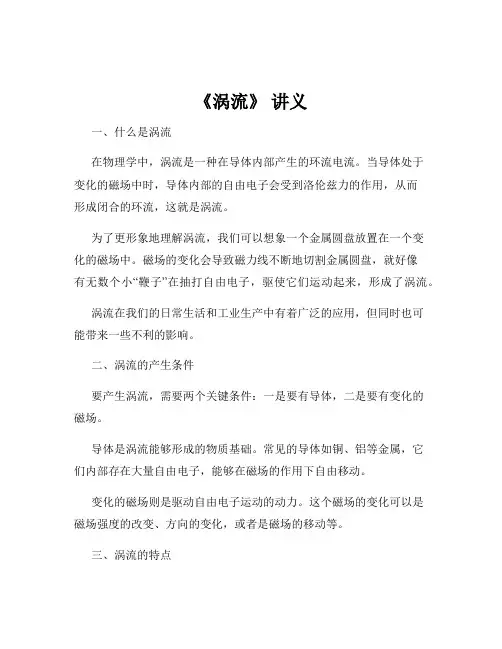

《涡流》讲义一、什么是涡流在物理学中，涡流是一种在导体内部产生的环流电流。

当导体处于变化的磁场中时，导体内部的自由电子会受到洛伦兹力的作用，从而形成闭合的环流，这就是涡流。

为了更形象地理解涡流，我们可以想象一个金属圆盘放置在一个变化的磁场中。

磁场的变化会导致磁力线不断地切割金属圆盘，就好像有无数个小“鞭子”在抽打自由电子，驱使它们运动起来，形成了涡流。

涡流在我们的日常生活和工业生产中有着广泛的应用，但同时也可能带来一些不利的影响。

二、涡流的产生条件要产生涡流，需要两个关键条件：一是要有导体，二是要有变化的磁场。

导体是涡流能够形成的物质基础。

常见的导体如铜、铝等金属，它们内部存在大量自由电子，能够在磁场的作用下自由移动。

变化的磁场则是驱动自由电子运动的动力。

这个磁场的变化可以是磁场强度的改变、方向的变化，或者是磁场的移动等。

三、涡流的特点1、闭合性涡流总是形成闭合的回路，这是由于自由电子在洛伦兹力的作用下不断运动，直到形成一个完整的环流。

2、热效应涡流在导体中流动时会产生热量。

这是因为电子在运动过程中会与导体中的原子发生碰撞，从而将部分能量转化为热能。

这种热效应在一些情况下是有益的，比如电磁炉就是利用涡流的热效应来加热食物；但在另一些情况下，比如变压器的铁芯中，涡流产生的热量会导致能量损耗和设备发热，需要采取措施来减小涡流。

3、集肤效应涡流还有一个重要的特点就是集肤效应。

当交流电流通过导体时，电流密度在导体横截面上的分布是不均匀的，越靠近导体表面，电流密度越大，越往导体内部，电流密度越小。

这是因为涡流在导体表面产生的磁场会削弱外部磁场在导体内部的渗透，从而导致电流主要集中在导体表面。

四、涡流的应用1、感应加热涡流可以用于金属的感应加热。

在工业生产中，需要对一些金属工件进行加热处理，如淬火、回火等。

通过在工件周围产生变化的磁场，从而在工件内部产生涡流，利用涡流的热效应可以快速、均匀地加热工件。

2、电磁阻尼在一些需要快速制动或减震的装置中，涡流可以起到电磁阻尼的作用。

集肤效应公式集肤效应是指当交流电通过导体时，电流主要集中在导体表面流动，越靠近导体中心电流密度越小的现象。

集肤效应在许多领域都有着重要的应用，比如在电力传输、电磁感应等方面。

要理解集肤效应，咱们得先从它的公式说起。

集肤效应的公式是：δ = 1 / √(πfμσ)在这个公式里，δ 表示集肤深度，f 表示电流的频率，μ 表示磁导率，σ 表示电导率。

我记得有一次，我在给学生们讲解集肤效应公式的时候，有个调皮的小家伙举起手说：“老师，这公式看着就头疼，有啥用啊？”我笑了笑，跟他们说：“同学们，咱们想象一下，假如有一根很粗的电线，要传输很高频率的电流。

如果不考虑集肤效应，咱们可能会觉得电流会均匀地分布在整个电线里。

但实际上呢，电流大部分都在电线表面跑，就好像一群小朋友在操场上跑步，都喜欢沿着跑道边缘跑，而不是分散在整个操场中间。

这就是集肤效应。

”我接着解释：“这个公式里的频率 f 就像是跑步的速度，频率越高，电流跑得越快，就越容易集中在表面。

磁导率μ 呢，就好比跑道的吸引力，吸引力越大，电流越容易被吸到表面。

电导率σ 呢，就像跑道的光滑程度，越光滑，电流跑得越顺畅，也越容易在表面跑。

而集肤深度δ 就是告诉我们电流主要集中在表面多深的地方。

”然后我给他们举了个例子，说：“假如我们要设计一个高频变压器，如果不考虑集肤效应，用很粗的导线绕制，可能效率就不高，因为电流都集中在表面，里面的导线没发挥作用，还浪费材料。

这时候，我们就可以根据集肤效应公式，选择合适粗细的导线，或者采用多股细导线并绕的方式，提高变压器的性能。

”经过这样形象的讲解，同学们似乎对集肤效应公式有了更直观的理解。

在实际应用中，集肤效应公式非常重要。

比如说在电力传输中，为了减少集肤效应带来的能量损耗，会采用空心导线或者分裂导线。

在高频电路中，工程师们在设计电路板的布线时，也需要考虑集肤效应，选择合适的线宽和厚度。

再比如说，在一些无线电设备中，为了提高天线的效率，也会利用集肤效应的原理来优化天线的结构。

1.集肤效应1.1集肤效应的原理图1.1表示了集肤效应的产生过程。

图中给出的是载流导体纵向的剖面图，当导体流过电流（如图中箭头方向）时，由右手螺旋法则可知，产生的感应磁动势为逆时针方向，产生进入和离开剖面的磁力线。

如果导体中的电流增加，则由于电磁感应效应，导体中产生如图所示方向的涡流。

由图可知：涡流的方向加大了导体表面的电流，抵消了中心线电流，这样作用的结果是电流向导体表面聚集，故称为集肤效应。

在此引进一个集肤深度〈skin depth〉的概念，此深度的电流密度大小恰好为表面电流密度大小的1/e倍：一般用集肤深度Δ来表示集肤效应，其表达式为：其中：γ为导体的电导率，μ为导体的磁导率，f为工作频率。

图1.1.集肤效应产生过程示意图图1.2.高频导体电路密度分布图高频时的导体电流密度分布情形，大致如图1.2所示，由表面向中心处的电流密度逐渐减小。

由上图及式1.1可知，当频率愈高时，临界深度将会愈小，结果造成等效阻值上升。

因此在高频时，电阻大小随着频率而变的情形，就必须加以考虑进去。

1.2影响及应用在高频电路中可以采用空心导线代替实心导线。

此外，为了削弱趋肤效应，在高频电路中也往往使用多股相互绝缘细导线编织成束来代替同样截面积的粗导线，这种多股线束称为辫线。

在工业应用方面，利用趋肤效应可以对金属进行表面淬火。

考虑到交流电的集肤效应，为了有效地利用导体材料和便于散热，发电厂的大电流母线常做成槽形或菱形母线；另外，在高压输配电线路中，利用钢芯铝绞线代替铝绞线，这样既节省了铝导线，又增加了导线的机械强度，这些都是利用了集肤效应这个原理。

集肤效应是在讯号线里最基本的失真作用过程之一，也有可能是最容意被忽略误解的。

与一般讯号线的夸大宣传所言,集肤效应并不会改变所有的高频讯号,并且不会造成任何相关动能的损失。

正好相反，集肤效应会因传导体的不同成分，在传递高频讯号时有不连贯的现象。

同样地，在陈旧的线束传导体上，集肤效应助长讯号电流在多条线束上的交互跳动，对于声音造成刺耳的记号。

集肤效应应用范围集肤效应原理：当导体流过电流时，由右手螺旋法则可知，产生的感应磁动势为逆时针方向，产生进入和离开剖面的磁力线。

如果导体中的电流增加，则由于电子感应效应，导体中产生的涡流。

当涡流的方向加大了导体表面的电流，抵消了中心线电流，这样作用的结果是电流向导体表面聚集，故称为集肤效应！在此引进一个集肤深度（skin depth）的概念，此深度的电流密度大小恰好为表面电流密度大小的1/e倍。

一般用肌肤深度∆来表示集肤效应，其表达式为：集肤效应应用范围：几乎所有的工业领域都用到集肤效应。

集肤效应应用领域广泛，包括：●防止水管结冰●食物，化工业和石油化工业的保温●气体测试分析仪的脂肪运输●防止屋顶和天线上冰雪的积聚●设计一个超洁净的真空器，比如用在核电业或用于粒子加速●用于油和气体管道和LNG储罐●用于铁路运输中的加热点，铁轨及架空电缆●用于潜在爆炸性环境●化工和石油化工业●石油和天然气工业●原油长距离输送管道●新能源光热发电（CSP）●液化天然气LNG工业●铁路和轨道交通●核电和核工业●汽车制造业●现代建筑●沥青的应用●电力●食品工业●表面处理技术●其他应用领域从工程设计到调试天易海管的产品和服务，覆盖电伴热系统工程设计，产品与软件，现场安装、测试与调试，现场维护服务。

工程师和员工在这方面有广泛的经验和能力，不论是否涉及到加热一个化工厂，比如一个BPS生产厂或生产MDI或TDI的安装工程，或者LNG 储罐的底座加热，我们都是您开发，制造，运送，安装和调试整套电伴热系统的最佳合作伙伴。

我们的专家携手与我们的项目工程师和市场部门能够为我们的客户和他们的加热问题制定最佳的解决方案，以此保证了我们的研究人永远能在一个相当高的水平开展工作。

这也意味着我们一直保证产品和技术的先进性来满足市场不断增加的需求和您个人的意愿，确保最终我们交付与我们的客户以最佳的集肤效应决方案，最适合的产品，最优的质量保证。

什么是涡流?什么是集肤效应?
当交流电流通过导线时，在导线周围产生交变的磁场。

处在交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，形似水的旋涡，所以称做涡流。

因为金属导体电阻很小，因此这种感生电流很大，造成发热损耗。

在直流电路内，均匀导线的横截面上的电流密度是均匀的，而当交流电通过导线时，由于交变磁场的作用，在导线截面上各处电流分布不均匀，中心处电流密度小，而越靠近表面电流密度越大，这种电流分布不均匀的现象称为集肤效应(也称趋肤效应)。

集肤效应的原因也是因为涡流的存在。

交流电的频率越高，则集肤效应越严重。

此外集肤效应也使得线棒内部的导线载流能力下降。

发电机的线棒截面都比较大，涡流和集肤效应都会使线棒造成严重的发热，所以克服发电机线棒发热的办法是将线棒内的导体设计成由若干股相互绝缘的细小导线并联组成。

如某发电机其设计的支路电流为2000A，其每根线棒由44股2．5×8mm规格的双玻璃丝包线并联并经换位编织而成。
