第10章 FLUENT湍流模型

10.10.1 湍流选项湍流模型可用的不同的选项在10.3到10.7节已经详细的介绍过了。

这里将提供这些选项的用法。

如果你选择的是Spalart-Allmaras 模型，下列选项是有用的：● Vorticity-based production （基于漩涡的产出）● Strain/vorticity-based production （基于应变/漩涡的产出）● Viscous heating （对耦合算法总是激活）如果你选择的是标准的ε-k 模型或是可实行的ε-k 模型，下列选项是有用的： ● Viscous heating （对耦合算法总是激活）● Inclusion of buoyancy effects on ε（包含浮力对ε的影响）如果你选择的是RNG ε-k 模型，下列选项是有用的：● Differential viscosity model （微分粘性模型）● Swirl modification （涡动修正）● Viscous heating （对耦合算法总是激活）● Inclusion of buoyancy effects on ε（包含浮力对ε的影响）如果你选择的是标准的ω-k 模型，下列选项是有用的：● Transitional flows● Shear flow corrections● Viscous heating （对耦合算法总是激活）如果你选择的是剪切-应力传输ω-k 模型，下列选项是有用的：● Transitional flows （过渡流）● Viscous heating （对耦合算法总是激活）如果你选择的是雷诺应力模型（RSM ），下列选项是有用的：● Wall reflection effects on Reynolds stresses （壁面反射对雷诺应力的影响） ● Wall boundary conditions for the Reynolds stresses from the k equation （雷诺应力的壁面边界条件来自k 方程）● Quadratic pressure-strain model （二次的压力－应变模型）● Viscous heating （对耦合算法总是激活）● Inclusion of buoyancy effects on ε（包含浮力对ε的影响）如果你选择的是增强壁面处理（对ω-k 模型和雷诺应力模型可用），下列选项是有用的：● Pressure gradient effects （压力梯度的影响）● Thermal effects （热影响）如果你选择的是大漩涡模拟（LES ），下列选项是有用的：● Smagorinsky-Lilly model for the subgrid-scale viscosity● RNG model for the subgrid-scale viscosity● Viscous heating （对耦合算法总是激活）10．2．4 The Spalart-Allmaras 模型Spalart-Allmaras模型是设计用于航空领域的，主要是墙壁束缚流动。

一般来说，DES和LES是最为精细的湍流模型，但是它们需要的网格数量大，计算量和内存需求都比较大，计算时间长，目前工程应用较少。

S-A模型适用于翼型计算、壁面边界层流动，不适合射流等自由剪切流问题。

标准K-Epsilon模型有较高的稳定性、经济性和计算精度，应用广泛，适用于高雷诺数湍流，不适合旋流等各相异性等较强的流动。

RNG K-Epsilon模型可以计算低雷诺数湍流，其考虑到旋转效应，对强旋流计算精度有所提供。

Realizable K-Epsilon模型较前两种模型的有点是可以保持雷诺应力与真实湍流一致，可以更加精确的模拟平面和圆形射流的扩散速度，同时在旋流计算、带方向压强梯度的边界层计算和分离流计算等问题中，计算结果更符合真实情况，同时在分离流计算和带二次流的复杂流动计算中也表现出色。

但是此模型在同时存在旋转和静止区的计算中，比如多重参考系、旋转滑移网格计算中，会产生非物理湍流粘性。

因此需要特别注意。

专用于射流计算的Realizable k-ε模型。

标准K-W模型包含了低雷诺数影响、可压缩性影响和剪切流扩散，适用于尾迹流动、混合层、射流、以及受壁面限制的流动附着边界层湍流和自由剪切流计算。

SST K-W模型综合了K-W模型在近壁区计算的优点和K-Epsilon模型在远场计算的优点，同时增加了横向耗散导数项，在湍流粘度定义中考虑了湍流剪切应力的输运过程，适用更广，可以用于带逆压梯度的流动计算、翼型计算、跨声速带激波计算等。

雷诺应力模型没有采用涡粘性各向同性假设，在理论上比前面的湍流模型要精确的多，直接求解雷诺应力分量（二维5个，三维7个）输运方程，适用于强旋流动，如龙卷风、旋流燃烧室计算等。

！！！！！所以在选择湍流模型时要注意各个模型是高雷诺数模型还是低雷诺数模型，前者采用壁面函数时，应该避免使用太好（对壁面函数方法）或太粗劣（对增强函数处理方法）的网格。

而对于低雷诺数模型，壁面应该有好的网格。

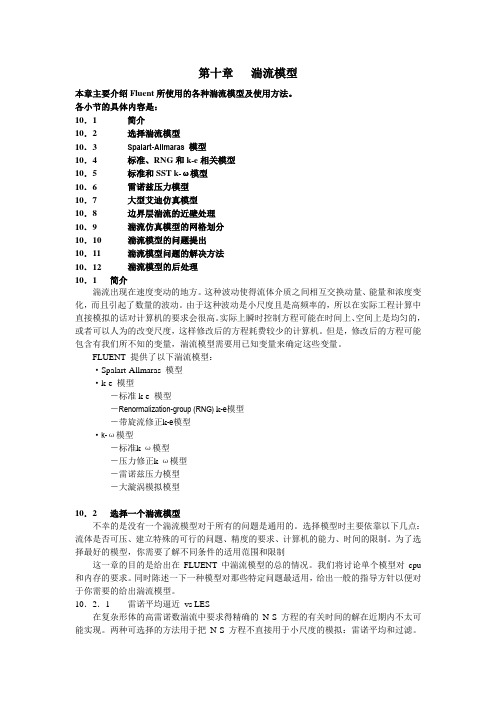

第十章湍流模型本章主要介绍Fluent所使用的各种湍流模型及使用方法。

各小节的具体内容是：10．1 简介10．2 选择湍流模型10．3 Spalart-Allmaras 模型10．4 标准、RNG和k-e相关模型10．5 标准和SST k-ω模型10．6 雷诺兹压力模型10．7 大型艾迪仿真模型10．8 边界层湍流的近壁处理10．9 湍流仿真模型的网格划分10．10 湍流模型的问题提出10．11 湍流模型问题的解决方法10．12 湍流模型的后处理10．1 简介湍流出现在速度变动的地方。

这种波动使得流体介质之间相互交换动量、能量和浓度变化，而且引起了数量的波动。

由于这种波动是小尺度且是高频率的，所以在实际工程计算中直接模拟的话对计算机的要求会很高。

实际上瞬时控制方程可能在时间上、空间上是均匀的，或者可以人为的改变尺度，这样修改后的方程耗费较少的计算机。

但是，修改后的方程可能包含有我们所不知的变量，湍流模型需要用已知变量来确定这些变量。

FLUENT 提供了以下湍流模型：·Spalart-Allmaras 模型·k-e 模型－标准k-e 模型－Renormalization-group (RNG) k-e模型－带旋流修正k-e模型·k-ω模型－标准k-ω模型－压力修正k-ω模型－雷诺兹压力模型－大漩涡模拟模型10．2 选择一个湍流模型不幸的是没有一个湍流模型对于所有的问题是通用的。

选择模型时主要依靠以下几点：流体是否可压、建立特殊的可行的问题、精度的要求、计算机的能力、时间的限制。

为了选择最好的模型，你需要了解不同条件的适用范围和限制这一章的目的是给出在FLUENT中湍流模型的总的情况。

我们将讨论单个模型对cpu 和内存的要求。

同时陈述一下一种模型对那些特定问题最适用，给出一般的指导方针以便对于你需要的给出湍流模型。

10．2．1 雷诺平均逼近vs LES在复杂形体的高雷诺数湍流中要求得精确的N-S方程的有关时间的解在近期内不太可能实现。

标题：深入探讨fluent中常见的湍流模型及各自应用场合在fluent中，湍流模型是模拟复杂湍流流动的重要工具，不同的湍流模型适用于不同的流动情况。

本文将深入探讨fluent中常见的湍流模型及它们各自的应用场合，以帮助读者更深入地理解这一主题。

1. 简介湍流模型是对湍流流动进行数值模拟的数学模型，通过对湍流运动的平均值和湍流运动的涡旋进行描述，以求解湍流运动的平均流场。

在fluent中，常见的湍流模型包括k-ε模型、k-ω模型、LES模型和DNS模型。

2. k-ε模型k-ε模型是最常用的湍流模型之一，在工程领域有着广泛的应用。

它通过求解两个方程来描述湍流场，即湍流能量方程和湍流耗散率方程。

k-ε模型适用于对流动场变化较为平缓的情况，如外流场和边界层内流动。

3. k-ω模型k-ω模型是另一种常见的湍流模型，在边界层内流动和逆压力梯度流动情况下有着良好的适用性。

与k-ε模型相比，k-ω模型对于边界层的模拟更加准确，能够更好地描述壁面效应和逆压力梯度情况下的流动。

4. LES模型LES（Large Ey Simulation）模型是一种计算密集型的湍流模拟方法，适用于对湍流细节结构和湍流的大尺度结构进行同时模拟的情况。

在fluent中，LES模型通常用于对湍流尾流、湍流燃烧和湍流涡流等复杂湍流流动进行模拟。

5. DNS模型DNS（Direct Numerical Simulation）模型是一种对湍流流动进行直接数值模拟的方法，适用于小尺度湍流结构的研究。

在fluent中，DNS模型常用于对湍流的微观结构和湍流的小尺度特征进行研究，如湍流能量谱和湍流的空间分布特性等。

总结与回顾通过本文的介绍，我们可以看到不同的湍流模型在fluent中各有其适用的场合。

从k-ε模型和k-ω模型适用于工程领域的实际流动情况，到LES模型和DNS模型适用于研究湍流细节结构和小尺度特征，每种湍流模型都有其独特的优势和局限性。

fluent 湍流模型流体运动千变万化，但是都遵循自然规律，流体在运动中遵循质量守恒定律，动量定理和能量守恒定律。

从这些定律出发，导出流体力学基本方程组。

由质量守恒定律推出连续性方程由几种推导方法：1：拉格朗日观点法，2：欧拉法，3：直角坐标下控制体法0div V tρρ∂+=∂（对不可压流体，0divV =） 张量表示为：()0i iv t x ρρ∂∂+=∂∂ 由动量定理推出运动方程dVF divP dt ρρ=+ 张量表示为ij i i jp dv F dt x ρρ∂=+∂ 由能量守恒定理推出能量方程:()dUP S div kgradT q dtρρ=++ 或者 ij ji i i dU T p s k q dt x x ρρ⎛⎫∂∂=++ ⎪∂∂⎝⎭由此得出流体力学基本方程组：'0:()123(,)div V tdV F divPdt dU P S div kgradT q dt P pI S IdivV IdivVp f T ρρρρρρμμρ∂⎧+=⎪∂⎪⎪=+⎪⎪⎨=++⎪⎪⎛⎫⎪=-+-+ ⎪⎪⎝⎭⎪=⎩或者写为：()'0123(,)i iij i i j ij ji i i ij ij ij kk ij kk ijv t x p dvF dt x dU T p s k q dt x x p p s s s p f T ρρρρρρδμδμδρ∂⎧∂+=⎪∂∂⎪⎪∂=+⎪∂⎪⎪⎨⎛⎫∂∂=++⎪ ⎪∂∂⎝⎭⎪⎪⎛⎫⎪=-+-+ ⎪⎝⎭⎪⎪=⎩对于粘性不可压缩均质流体的基本方程为：0()2divV dV F gradp V dtds T div kgradT q dt P pI S ρρμρρμ=⎧⎪⎪=-+∆⎪⎨⎪=Φ++⎪⎪=-+⎩（这就是N-S 方程） 对于粘性不可压缩均质流体的基本方程组为01divV dV F gradp V dt dTC k T dt νρρ⎧⎪=⎪⎪=-+∆⎨⎪⎪=Φ+∆⎪⎩其中， ,v k 分2P pI S μ=-+别是常数粘性系数及热传导系数，Φ是耗损函数，22S μΦ=，方程组有五个二阶偏微分方程，用来确定五个未知函数，,,V p T ，一般情况下，动力学元素p 与运动学元素v 和热力学元素T 相互影响，特别是流场受温度场影响，主要是粘性系数和温度有关体现出来，如果温度变化不大，则粘性系数可以去为常数，从而流场不受温度影响，流场可以独立与温度场而求解。

fluent零方程湍流模型标题：湍流的魅力：探索Fluent零方程湍流模型导语：湍流是自然界中普遍存在的现象，它的复杂性使得我们对其理解充满了好奇与挑战。

在工程领域中，湍流对流体流动的影响不可忽视。

而Fluent零方程湍流模型为我们提供了一种研究湍流现象的有效工具。

本文将以人类的视角，探索这一模型的魅力，展示湍流的奥秘。

第一部分：湍流的定义与特性湍流是一种随机、不规则的流动现象，它在自然界中广泛存在。

与层流相比，湍流的特点是流速和压力的空间和时间波动较大。

湍流的复杂性使得其研究变得困难，但也正是这种复杂性使湍流显示出了一些令人惊叹的特性，比如能量耗散和涡旋结构的形成。

第二部分：Fluent零方程湍流模型的原理与应用Fluent零方程湍流模型是一种简化的湍流模型，它基于湍流的能量耗散理论。

该模型通过假设湍流的能量耗散率与流体的速度梯度成正比，从而实现了对湍流的模拟。

这种模型在工程领域中得到广泛应用，可以帮助工程师预测湍流对流体流动的影响，从而优化设计和提高效率。

第三部分：探索湍流的奥秘湍流的复杂性使得我们对其理解充满了挑战，但也正是这种挑战使得湍流的研究变得更加有趣。

从大气中的湍流到海洋中的湍流，从飞机机翼上的湍流到燃烧过程中的湍流，湍流无处不在。

通过Fluent零方程湍流模型，我们可以更好地理解湍流的形成机制和特性，进而应用于实际工程中。

结语：湍流是自然界中一种复杂而神奇的现象，它的研究对我们理解流体动力学以及优化工程设计具有重要意义。

Fluent零方程湍流模型为我们提供了一种有效的工具，可以帮助我们模拟和预测湍流对流体流动的影响。

通过深入研究湍流的特性和应用，我们可以更好地掌握湍流的奥秘，为工程实践提供更优化的解决方案。

让我们一同探索湍流的魅力，感受科学与工程的交融之美。

FLUENT教程赵玉新I、目录第一章、开始第二章、操作界面第三章、文件的读写第四章、单位系统第五章、读入和操作网格第六章、边界条件第七章、物理特性第八章、基本物理模型第九章、湍流模型第十章、辐射模型第十一章、化学输运与反应流第十二章、污染形成模型第十三章、相变模拟第十四章、多相流模型第十五章、动坐标系下的流动第十六章、解算器的使用第十七章、网格适应第十八章、数据显示与报告界面的产生第十九章、图形与可视化第二十章、Alphanumeric Reporting第二十一章、流场函数定义第二十二章、并行处理第二十三章、自定义函数第二十四章、参考向导第二十五章、索引（Bibliography）第二十六章、命令索引II、如何使用该教程概述本教程主要介绍了FLUENT的使用，其中附带了相关的算例，从而能够使每一位使用者在学习的同时积累相关的经验。

本教程大致分以下四个部分：第一部分包括介绍信息、用户界面信息、文件输入输出、单位系统、网格、边界条件以及物理特性。

第二和第三部分包含物理模型，解以及网格适应的信息。

第四部分包括界面的生成、后处理、图形报告、并行处理、自定义函数以及FLUENT所使用的流场函数与变量的定义。

下面是各章的简略概括第一部分：开始使用：本章描述了FLUENT的计算能力以及它与其它程序的接口。

介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。

在本章中，我们给出了一个可以在你自己计算机上运行的简单的算例。

●使用界面：本章描述了用户界面、文本界面以及在线帮助的使用方法。

同时也提供了远程处理与批处理的一些方法。

（请参考关于特定的文本界面命令的在线帮助）●读写文件：本章描述了FLUENT可以读写的文件以及硬拷贝文件。

●单位系统：本章描述了如何使用FLUENT所提供的标准与自定义单位系统。

●读和操纵网格：本章描述了各种各样的计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale）、分区（partition）等方法对网格的修改。
