X80管线钢屈服强度测量影

焊管WELDED PIPE AND TUBE第44卷第1期2021年1月Vol.44 No.1Jan. 2021X80钢级囟1 422 mmx38・5 mm 大壁厚 直缝埋弧焊管的开发及性能研究*刘 斌V ，韦 奉V,赵 勇",牛 辉V ，王 琴3(1.宝鸡石油钢管有限责任公司 钢管研究院，陕西宝鸡721008；*基金项目：国家重点研发计划项目野特宽幅X80低温管线钢钢板制造技术”（项目编号2017YFB0304902）。

2.国家石油天然气管材工程技术研究中心，陕西宝鸡721008；3.中国石油西部管道公司，乌鲁木齐830000)摘 要：针对大壁厚直缝焊管的技术要求，通过对焊接、扩径等制造工艺的研究，开发出了 X80钢 级椎1 422 mmx38.5 mm 直缝埋弧焊管，并掌握了 “钢板-钢管”的性能变化规律。

对焊管进行性能 检验，结果表明，焊管管体屈服强度平均值为619~643 MPa ，抗拉强度平均值为692~701 MPa ，屈 强比平均值为0.89~0.92，-22益时DWTT 剪切面积平均值为90%~94%； -10益时管体冲击功平均值为401 J ，焊缝冲击功平均值为165 J ，热影响区冲击功平均值为294J 。

其各项性能均满足Q/SY XG0120.4—2019《西气东输四线天然气管道工程用X80级直缝埋弧焊管技术条件》和《D1 422 mmx 38.5 mm 管材单炉试制程序及要求》的要求。

这将为该焊管产品后续工业化生产提供技术支撑。

关键词：X80；大壁厚；大直径；直缝埋弧焊管中图分类号：TG445文献标识码：A DOI : 10.19291/ki.1001-3938.2021.01.001Development and Performance Study ofX80 椎1 422 mmx38.5 mm Thick Wall SAWL PipeLIU Bin 1 2, WEI Feng 1 2, ZHAO Yong 1 2, NIU Hui 1 2, WANG Qin 3(1. Steel Pipe Research Institute, Baoji Petroleum Steel Pipe Co., Ltd., Baoji 721008, Shaanxi , China; 2. Chinese NationalEngineering Research Center for Petroleum and Natural Gas Tubular Goods, Baoji 721008, Shaanxi, China;3. Petrochina West Pipeline Company, Urumchi 830000, China )Abstract: According to the technical requirements of thick wall submerged arc welded longitudinal (SAWL) pipe , the X80 椎1 422 mm x38.5 mm SAWL pipe was developed through the research on the welding, expansion and other manufacturingprocesses. Moreover, changing rules of mechanical performance of plate -pipe have been mastered. Through the performance test ofwelding pipe , results showed that the average yield strength of welded pipe is between 619~643 MPa, the average tensile strengthis between 692~701 MPa, the average yield ratio is between 0.89~0.92, and the average DWTT shear area is between 90%~94% at-22 益.The average impact energy of welded pipe is 401 J at -10 益，the average impact energy of weld is 165 J, and the average impact energy of HAZ is 294 J. Various performance indicators can meet requirements of Q/SY XG 0120.4——2019 TechnicalSpecifications for X80 SAWL Line Pipes Used in Fourth West-east Gas Pipeline Project and Single Furnace Trial ProductionProcedures and Requirements of D1 422 mmx38.5 mm Line Pipe . It can provide technical support for the subsequent industrialproduction of the welded pipe.Key words: X80； thick wall ； large diameter ； SAWL pipeHAN GUAN・1焊管2021年第44卷0前言我国天然气产业目前已进入快速发展阶段，市场需求也迈入快速增长阶段，预计2025年天然气消费量将达到4500亿m3/a,需要输送的天然气流量越来越大。

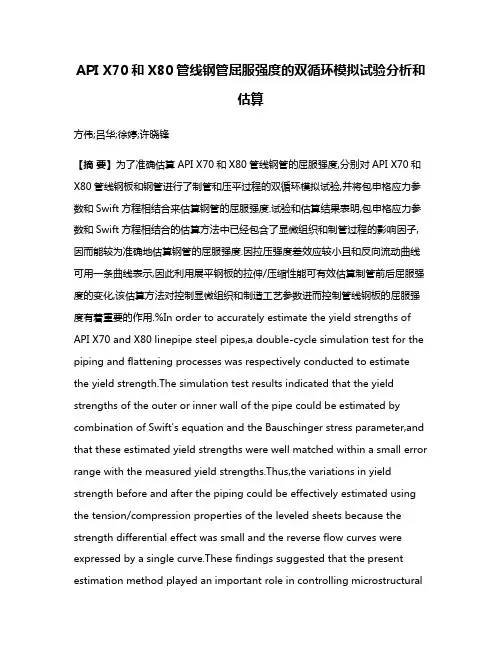

API X70和X80管线钢管屈服强度的双循环模拟试验分析和估算方伟;吕华;徐婷;许晓锋【摘要】为了准确估算API X70和X80管线钢管的屈服强度,分别对API X70和X80管线钢板和钢管进行了制管和压平过程的双循环模拟试验,并将包申格应力参数和Swift方程相结合来估算钢管的屈服强度.试验和估算结果表明,包申格应力参数和Swift方程相结合的估算方法中已经包含了显微组织和制管过程的影响因子,因而能较为准确地估算钢管的屈服强度.因拉压强度差效应较小且和反向流动曲线可用一条曲线表示,因此利用展平钢板的拉伸/压缩性能可有效估算制管前后屈服强度的变化,该估算方法对控制显微组织和制造工艺参数进而控制管线钢板的屈服强度有着重要的作用.%In order to accurately estimate the yield strengths of API X70 and X80 linepipe steel pipes,a double-cycle simulation test for the piping and flattening processes was respectively conducted to estimate the yield strength.The simulation test results indicated that the yield strengths of the outer or inner wall of the pipe could be estimated by combination of Swift's equation and the Bauschinger stress parameter,and that these estimated yield strengths were well matched within a small error range with the measured yield strengths.Thus,the variations in yield strength before and after the piping could be effectively estimated using the tension/compression properties of the leveled sheets because the strength differential effect was small and the reverse flow curves were expressed by a single curve.These findings suggested that the present estimation method played an important role in controlling microstructuraland manufacturing process parameters to minimize the reduction in yield strength of the linepipe steel sheets.【期刊名称】《焊管》【年(卷),期】2017(040)001【总页数】10页(P59-68)【关键词】焊管;冷加工;力学性能;包申格效应;双循环模拟试验【作者】方伟;吕华;徐婷;许晓锋【作者单位】中国石油集团石油管工程技术研究院,西安710077;中国石油集团石油管工程技术研究院,西安710077;中国石油集团石油管工程技术研究院,西安710077;中国石油集团石油管工程技术研究院,西安710077【正文语种】中文【中图分类】TG142.1Abstract:In order to accurately estimate the yield strengths of API X70 and X80 linepipe steel pipes,a double-cycle simulation test for the piping and flattening processes was respectively conducted to estimate the yield strength.The simulation test results indicated that the yield strengths of the outer or inner wall of the pipe could be estimated by combination of Swift’s equation and the Bauschinger stress parameter,and that these estimated yield strengths were well matched within a small error range with the measured yield strengths.Thus,the variations in yield strength before and after the piping could be effectively estimated using thetension/compression properties of the leveled sheets because the strength differential effect was small and the reverse flow curves were expressed by a single curve.These findings suggested that the present estimation method played an important role in controlling microstructural and manufacturing process parameters to minimize the reduction in yield strength of the linepipe steel sheets.Key words:welded pipe;cold working;mechanical properties;Bauschinger effect;double-cycle simulation test管线钢管用于长距离输送原油或天然气，通常需要具有较高强度以承受输送介质的高压。

材料强度设计题目：X80级管线钢设计性能要求：1）Rp0.2≥650MPa Rm≥800MPa Ak（-20℃）≥200J Tc=-50℃2）良好的焊接性能Ceq≤0.5 Pcm≤0.23）良好的抗H2S腐蚀性能设计要求：撰写格式1、任务书2、前言（表述该钢的作用和发展状况）3、化学成分设计（碳及各个合金元素的作用）4、自己查找文献的经验公式，计算Ac1、Ac3、Bs、Ms等参数。

5、工序设计（该钢的生产流程图及流程图工序说明）6、强度设计（进行各种强化方法的强度贡献）7、其它性能计算与说明（如焊接性能、耐候性能等）8、文献总结（每个学生独立查阅与该类钢相关的五篇以上文献总结）9、参考文献2.前言管线钢的简介：管线用钢（steelforpipeline）是制造石油、自然气集输和长输管或煤炭、建材浆体输送管等用的中厚板和带卷钢。

管线钢在使用过程中，除要求具有较高的耐压强度外，还要求具有较高的低温韧性和优良的焊接性能，一般采用中厚板制成厚壁直缝焊管，而板卷用于生产直缝电阻焊管或埋弧螺旋焊管。

现代管线钢属于低碳或超低碳的微合金化钢，是高技术含量和高附加值的产品，管线钢生产几乎应用了冶金领域近20多年来的一切工艺技术新成就。

管线工程的发展趋势是大管径、高压富气输送、高冷和腐蚀的服役环境、海底管线的厚壁化。

因此，现代管线钢应当具有高强度、低包申格效应、高韧性和抗脆断、低焊接碳素量和良好焊接性、以及抗HIC和抗H2S腐蚀。

油气管道特别是天然气管道发展的一个重要趋势是采用大口径高压输送及选用高钢级管材。

采用高压输送和高强度管材,可大幅度节约管道建设成本国外如德国、加拿大、日本和意大利等国在X80及更高钢级管线钢的研究应用方面已经有很多实践。

世界著名的大石油公司积极开展X80及以上钢级管线钢的开发和应用研究。

我国管道工业的发展经历了三个高潮期。

1958年开始建设长距离原油输送管道,1965年开始建设长距离天然气输送管道,在20世纪60年代中期至70年代初形成了第一个发展高潮,在此期间建成的主要管道有四川天然气管网和东北输油管道等。

管理及其他M anagement and other国内某钢厂管线钢X80的生产浅析尹小鹏，訾绍学（南京钢铁股份有限公司，江苏 南京 210000）摘 要：利用TMCP工艺生产出管线钢X80，得到的试验钢其屈服强度为577MPa~662 MPa，抗拉强度为719MPa~782MPa，断裂延伸率为23%~29%，-20℃冲击功为182J~204J，均满足GB/T9711-2017的要求。

关键词：TMCP工艺；管线钢；力学性能中图分类号：TE973.3 文献标识码：A 文章编号：11-5004（2018）06-0186-2开发绿色钢铁工艺技术已经成为钢铁工业发展的主流，其对降低资源和能源消耗、减少排放、改善环境、提高钢材性能、降低成本发挥了重要的作用[1]。

新一代TMCP[2-4]技术是轧制工艺发展的最重要领域之一，在钢铁工业绿色化方面作用突出，近年受到了国家和政府部门高度重视，得到了大力支持。

以超快冷为特征的新一代TMCP技术已经成为获取效益、改善环境、优化生产过程的强力手段，节能减排、降低成本的空间极为广阔，是目前钢铁工业科学发展、转变生产发展方式的重要领域。

随着石油天然气消耗量的不断增加，为保证管道安全及稳定性，对管线钢要求也越来越高，X80管线钢作为目前国内外广泛使用的油气输送管道用钢，失效问题严重，安全事故比例增加并附带较大经济的损失[5]。

为此，对于高质量的X80管线钢的生产仍是行业内的重点研究问题。

1 技术要求与成分设计为了保证X80管线钢良好的焊接性与强韧性，X80管线钢成分设计如表1所示。

采用超低碳及Nb、Mo微合金化的成分设计，配合TMCP控制轧制与控制冷却工艺。

获得以针状铁素体为主的显微组织结构。

超低碳的成分设计可提高钢的塑性、韧性及焊接性能，同时降低冶炼过程中的成分偏析。

但强度方面牺牲较大。

为此，通过合理的微合金化成分设计，产生固溶强化、析出强化可对强度性能进行改善。

其中Mo元素的添加，可促进针状铁素体及M-A岛组织的形成，提高钢的屈服强度及抗拉强度。

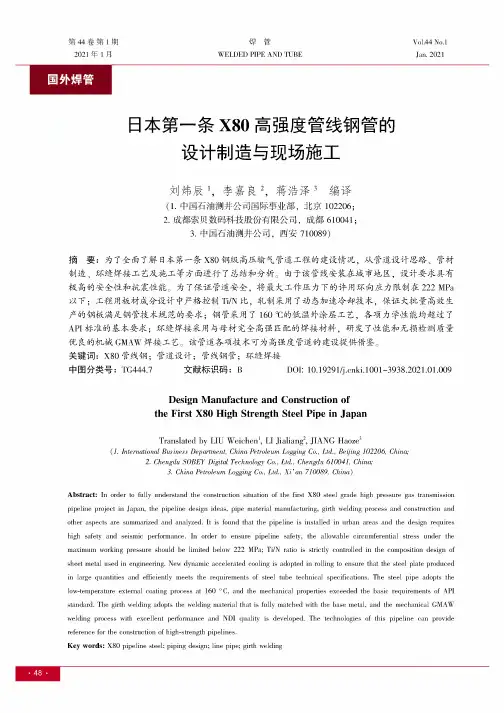

焊管WELDED PIPE AND TUBE第44卷第1期2021年1月Vol.44 No.1Jan. 2021日本第一条X80高强度管线钢管的设计制造与现场施工刘炜辰打李嘉良2,蒋浩泽3编译(1.中国石油测井公司国际事业部，北京102206；2.成都索贝数码科技股份有限公司，成都610041；3.中国石油测井公司，西安710089)摘 要：为了全面了解日本第一条X80钢级高压输气管道工程的建设情况，从管道设计思路、管材 制造、环缝焊接工艺及施工等方面进行了总结和分析。

由于该管线安装在城市地区，设计要求具有 极高的安全性和抗震性能。

为了保证管道安全，将最大工作压力下的许用环向应力限制在222 MPa 以下；工程用板材成分设计中严格控制Ti/N 比，轧制采用了动态加速冷却技术，保证大批量高效生产的钢板满足钢管技术规范的要求；钢管采用了 160益的低温外涂层工艺，各项力学性能均超过了API 标准的基本要求；环缝焊接采用与母材完全高强匹配的焊接材料，研发了性能和无损检测质量 优良的机械GMAW 焊接工艺。

该管道各项技术可为高强度管道的建设提供借鉴。

关键词：X80管线钢；管道设计；管线钢管；环缝焊接中图分类号：TG444.7文献标识码：B DOI : 10.19291/ki.1001-3938.2021.01.009Design Manufacture and Construction of the First X80 High Strength Steel Pipe in JapanTranslated by LIU Weichen 1, LI Jialiang 2, JIANG Haoze 3(1. International Business Department, China Petroleum Logging Co., Ltd., Beijing 102206, China;2. Chengdu SOBEY Digital Technology Co., Ltd., Chengdu 610041, China;3. China Petroleum Logging Co., Ltd., Xi 'an 710089, China )Abstract: In order to fully understand the construction situation of the first X80 steel grade high pressure gas transmissionpipeline project in Japan, the pipeline design ideas, pipe material manufacturing, girth welding process and construction andother aspects are summarized and analyzed. It is found that the pipeline is installed in urban areas and the design requireshigh safety and seismic performance. In order to ensure pipeline safety, the allowable circumferential stress under the maximum working pressure should be limited below 222 MPa; Ti/N ratio is strictly controlled in the composition design ofsheet metal used in engineering. New dynamic accelerated cooling is adopted in rolling to ensure that the steel plate producedin large quantities and efficiently meets the requirements of steel tube technical specifications. The steel pipe adopts thelow -temperature external coating process at 160。

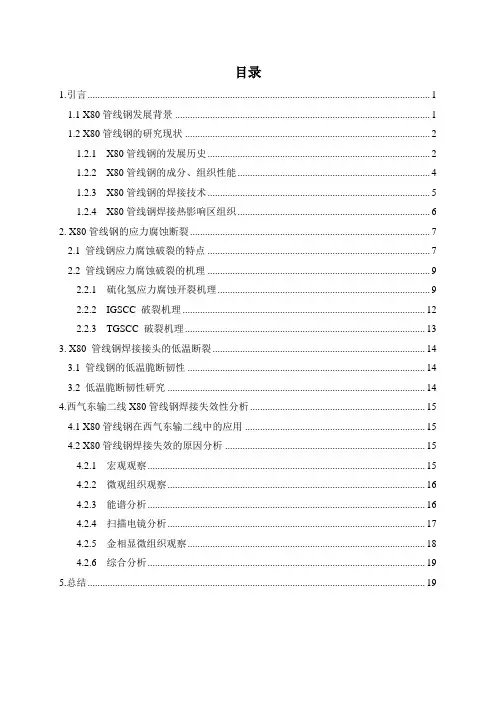

目录1.引言 (1)1.1 X80管线钢发展背景 (1)1.2 X80管线钢的研究现状 (2)1.2.1 X80管线钢的发展历史 (2)1.2.2 X80管线钢的成分、组织性能 (4)1.2.3 X80管线钢的焊接技术 (5)1.2.4 X80管线钢焊接热影响区组织 (6)2. X80管线钢的应力腐蚀断裂 (7)2.1 管线钢应力腐蚀破裂的特点 (7)2.2 管线钢应力腐蚀破裂的机理 (9)2.2.1 硫化氢应力腐蚀开裂机理 (9)2.2.2 IGSCC 破裂机理 (12)2.2.3 TGSCC 破裂机理 (13)3. X80 管线钢焊接接头的低温断裂 (14)3.1 管线钢的低温脆断韧性 (14)3.2 低温脆断韧性研究 (14)4.西气东输二线X80管线钢焊接失效性分析 (15)4.1 X80管线钢在西气东输二线中的应用 (15)4.2 X80管线钢焊接失效的原因分析 (15)4.2.1 宏观观察 (15)4.2.2 微观组织观察 (16)4.2.3 能谱分析 (16)4.2.4 扫描电镜分析 (17)4.2.5 金相显微组织观察 (18)4.2.6 综合分析 (19)5.总结 (19)1.引言1.1 X80管线钢发展背景随着全球能源结构的优化调整，石油天然气的需求增加，极大地促进了管线工程的发展，同时也推动了X80 管线钢的开发步伐，2002 年8 月，国家经贸委、中国石油天然气集团公司、中国钢铁协会等单位组织召开了“十五”国家重大技术装备研制和国产化会议，与会专家一致通过“大口径输气管线用X80 板材国产化及评价”课题的可行性论证，并报国家经贸委批准，正式列入“十五”国家重大技术装备研制和国产化项目。

2005 年 3 月26 日，宝钢应用高强度高韧性X80管线钢制成的管径为1016mm，壁厚为15.3mm 的螺旋缝埋弧焊钢管，在河北景县成功对接，首条X80 输气管线应用工程正式开工建设，标志着我国长输管线向高强度、高压力、大口径方向发展。

X80管线钢在高压大流量输气管道上的应用与发展前景黄志潜中国石油物资装备(集团)总公司摘要本文概述了X80级管线钢在国外输气管道上的应用和国内业界在应用X80级管线钢方面存在的困惑。

介绍了澳大利亚业界的分析和观点以及国外在应用X80级管线钢方面的标志性进展。

总结了在此基础上召开的《2004北京X80级管线钢及钢管国际研讨会》的主要结论。

对国内应用X80级管线钢的前景作了分析与建议。

关键词输气管道X80级管线钢设计制造施工运行应用前景1 概述国外X80级管线钢的开发已经有20多年，生产与使用也有了15年以上的历史。

在X80级管线钢的管道设计、冶炼与轧制、钢管制造、现场焊接工艺、管道防腐保护与运营维护等方面已积累了丰富的经验。

目前国外普遍认为X80级管线钢的工业应用在技术上已经不存在问题。

2 国内的困惑尽管国外高压输气管道使用X80级管线钢已有15年以上的历史，但是为什么至今全世界使用并不广泛，总量也不过1600 km左右。

是因为还有什么关键技术问题没有解决，还是因为没有经济效益？这个问题近几年来一直困扰着国内管道工业界，在一定程度上影响着对应用X80级管线钢的认识和规划。

3澳大利亚管道工业协会(APIA)的分析澳大利亚的输气管道管径多在500mm以下，但广泛使用很高的输气压力，通常为15Mpa。

我们的澳大利亚同行也具有相似的困惑，即在X80已经可以供货15年之后，澳大利亚的高压输气管道的管材为什么仍以X70为主，X80只是在少量管道上使用？使用X80可以带来什么好处，同时又具有什么风险？为了解决这些问题，澳大利亚管道工业协会在于2002年10月召开了一次X80管线钢应用专题研讨会，邀请澳大利亚国内外与输气管道有关的各领域的专家一起进行分析。

形成了以下主要结论[1]：(1)采用X80肯定可以带来经济效益。

同一项目用X80代替X70，管材费用可以节省8~12%，项目总费用可以节省3~5%。

(2)在同一条输气管道上用X80代替X70，并没有什么重大技术问题需要解决，也不会因此带来什么附加的风险。

x80钢本构参数
X80钢是一种高强度管线钢，其最小屈服值（MPa）为555。

此外，X80钢的性能要求还包括抗拉强度、屈强比、焊缝和热影响区的最小平均冲击韧性以及落锤撕裂试验剪切面积百分数等。

在材料科学中，钢的性能与其化学成分密切相关。

X80管线钢的典型化学成分包括碳（C）和合金元素，其中C的含量应不超过0.2%，合金元素的含量应在3～5%的范围内。

除了化学成分，X80管线钢的性能还受到制造工艺的影响，如控轧控冷工艺，它可以通过定量、预定程序地控制热轧钢的形变参数、终轧温度以及冷却时的轧制工艺，从而获得最佳的细化晶粒和第二相均匀分布的组织状态，有效地改善钢的性能。

以上是关于X80钢本构参数的一些基本信息，具体参数可能会因生产工艺和具体应用而有所不同。

如果您需要更详细的信息，建议直接咨询相关的材料科学家或工程师。

— — 1 —1 —。

X80管线钢管的屈强比对其失效评估曲线的影响王海涛;李鹤;李洋;吉玲康;黄呈帅;熊庆人;张伟卫【摘要】X80及以上级别管线钢管的高屈强比是工程应用中的一个突出问题,失效评估曲线是其安全评定的重要依据.文中通过单轴拉伸和断裂韧性试验建立了高屈强比X80管线钢管的特征失效评估图及拟合方程.结果表明:随着钢管屈强比升高,失效评估曲线的截至线(最大载荷比)降低；高、低屈强比钢管的评估曲线在载荷比大于某一临界值时发生分离,且高屈强比钢管的评估曲线处于低屈强比钢管的评估曲线之下；高屈强比钢管的选择3评估曲线比选择1和选择2曲线更偏于安全.【期刊名称】《管道技术与设备》【年(卷),期】2012(000)005【总页数】4页(P6-9)【关键词】X80管线钢;屈强比;失效评估;断裂韧性【作者】王海涛;李鹤;李洋;吉玲康;黄呈帅;熊庆人;张伟卫【作者单位】中国石油集团石油管工程技术研究院,陕西西安710065;中国石油集团石油管工程技术研究院,陕西西安710065;中国石油集团石油管工程技术研究院,陕西西安710065;中国石油集团石油管工程技术研究院,陕西西安710065;中国石油集团石油管工程技术研究院,陕西西安710065;中国石油集团石油管工程技术研究院,陕西西安710065;中国石油集团石油管工程技术研究院,陕西西安710065【正文语种】中文【中图分类】TE8高强度管线钢管是油气输送管线技术发展的重要方向。

X80是目前世界上大规模应用的最高级别管线钢管，其相关问题的研究涉及当前管线的安全运行，同时对更高级别管线钢管X90/X100的研究和应用具有重要意义[1]。

屈强比是管线钢管的重要材料技术指标。

屈强比是屈服强度和抗拉强度的比值，表征材料从屈服到断裂这一过程中所能承受过载的裕度，是为了方便工程应用对材料塑性变形能力和形变硬化能力所做的简化指标[2]。

API SPEC 5L《管线钢管规范》中将X80及以下级别钢管的屈强比都限定在0.93以内[3]，但X80钢管实际屈强比要明显高于X70及以下级别钢管，并且高屈强比的问题在X80以上级别管线钢管的应用中会更加突出[4]。

基于0.8管道设计系数的X80焊管性能研究毕宗岳;张万鹏;牛辉;祝少华;赵红波;牛爱军【摘要】介绍了我国管道0.72与0.8设计系数用埋弧焊管技术条件的差异,并对两种设计系数所生产的螺旋埋弧焊管性能进行了对比研究.结果表明,0.8和0.72设计系数用板卷组织均以粒状贝氏体为主,含有不同量的多边形铁素体,其中0.8设计系数板卷头、中、尾3个位置多边形铁素体含量少,晶粒尺寸小,组织更加均匀一致,力学性能差异较小,头、中、尾屈服强度最大差值为14 MPa,比0.72设计系数用卷板减小约50 MPa,同时冲击韧性与0.72设计系数板卷相比提高25％.水压检验结果表明,采用0.8设计系数的焊管在100％屈服强度下进行静水压试验均未发生管体变形和泄露.目前国内冶金制管水平可完全满足0.8设计系数用焊管技术要求.【期刊名称】《焊管》【年(卷),期】2014(037)001【总页数】7页(P11-17)【关键词】焊管;设计系数;力学性能;静水压【作者】毕宗岳;张万鹏;牛辉;祝少华;赵红波;牛爱军【作者单位】国家石油天然气管材工程技术研究中心,陕西宝鸡721008;宝鸡石油钢管有限责任公司,陕西宝鸡721008;国家石油天然气管材工程技术研究中心,陕西宝鸡721008;宝鸡石油钢管有限责任公司,陕西宝鸡721008;国家石油天然气管材工程技术研究中心,陕西宝鸡721008;宝鸡石油钢管有限责任公司,陕西宝鸡721008;国家石油天然气管材工程技术研究中心,陕西宝鸡721008;宝鸡石油钢管有限责任公司,陕西宝鸡721008;国家石油天然气管材工程技术研究中心,陕西宝鸡721008;宝鸡石油钢管有限责任公司,陕西宝鸡721008;国家石油天然气管材工程技术研究中心,陕西宝鸡721008;宝鸡石油钢管有限责任公司,陕西宝鸡721008【正文语种】中文【中图分类】TE973.10 前言随着大型长距离输气管道的建设，管道所经地域越来越复杂，如何根据地域特征合理确定设计系数、保证管道安全可靠，并能节省钢材与投资费用，是输气管道线路设计面临的新问题。

API5L（第43版）《管线钢管规范》1 适用范围 1）本标准适用于输送石油及天然气工业输送气、水、油；2）产品规范水平：PLS1和PLS2（其区别见文本附录J）；3）钢级：PLS1钢管 A25~X70 ， PLS2钢管 B~X80；4）交货尺寸范围： PLS1钢管 0.405~80，PLS2钢管41/2~80。

PLS1钢管钢级及钢类C（Max）a Mn（Max）a P（Max）S（Max）Ti(Max) 其它 A25，Ⅰ类 0.21 0.60 0.030 0.030- -A25，Ⅱ类 0.21 0.60 0.045~0.0800.030- -A 0.22 0.90 0.030 0.030- -B 0.28 1.20 0.030 0.0300.04 b,C,dX42 0.28 1.30 0.030 0.0300.04 c,d X46，X52，X56 0.28 1.40 0.030 0.0300.04 c,d X60f0.28 1.40 0.030 0.0300.04 c,d X65 f，X70f0.28 1.40 0.030 0.0300.06 c,dPLS2钢管钢级 C(Max)a Mn(Max)a P(Max) S(Max)Ti(Max) 其它B 0.24 1.20 0.025 0.015 0.04 d,eX42 0.24 1.30 0.025 0.015 0.04 c,d X46，X52，X56, X60f0.24 1.40 0.025 0.015 0.04 C,d X65f，X70 f，X80 f0.24 1.40 0.025 0.015 0.06 C,d2 化学成份（%）注：a 、碳含量比规定最大碳含量降低0.01%，锰含量则允许比规定最大锰含量提高0.05%，但对X42~X52钢级，最高锰含量不允许超过1.50%；对高于X52但低于X70的钢级, 最高锰含量不允许超过1.65%；对X70及以上钢级，最高锰含量不允许超过2.00% 。
