一、前言迅猛发展的电子技术促进了与之关联行业整体技术水平的增长，保护测控装置的CPU由当年的8位、16位单片机升级为现今32位处理器，慢速的串行通讯技术逐渐被现场总线或以太网通讯技术取代，复杂昂贵的CPU系统外围扩展也为经济优化的片上系统（SOC）让路。
我公司顺应技术发展及用户的要求，不断学习创新，将最新的电力电子技术与传统的电力保护、测制理论相结合，总结多年电力系统产品开发及工程实际经验，以TI公司最新32位DSP芯片TMS320F2812为核心，成功开发了RSP2000硬件平台，顺利完成了产品的升级换代。
二、总则RSP2000系列产品广泛吸取了国内外现有的技术和经验，在技术上锐意创新，其产品(系列)涵盖了110kV及以下电压等级的输配电线路、主设备的保护和测量控制系统，并提供了各个电压等级的变电站、发电厂自动化的完整解决方案。
RSP2000系列产品的开发研制，其根本基础是多年来变电站自动化技术的成功经验，特别是分层分布式系统结构的实践，使变电站、发电厂自动化系统的结构和性能发生了重大的变化。
在强化分层分布概念上，本系统不但强化间隔层设备及功能配置的合理分布，同时也强调变电站、发电厂层功能及配置的可组态、可移植性；通过采用高标准化的硬件平台及多种运行维护分析工具，强化了变电站、发电厂设备的运行信息透明化程度，消除不明原因的事故，提高产品设计水平。
RSP2000系列产品直接采用现场总线通信技术，系统内部各模块之间采用增强型无瓶颈的平衡式eCAN通信方式，从而实现了一整套快速响应系统。
2.1适用范围RSP2000系列微机保护控制自动化系统广泛适用于110Kv及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2.2RSP2000微机保护装置主要特点●高标准硬件设计：多CPU设计,主CPU采用主频高达150MHz的32位DSP及总线不出芯片技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●高标准的电磁兼容性能：RSP2000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。

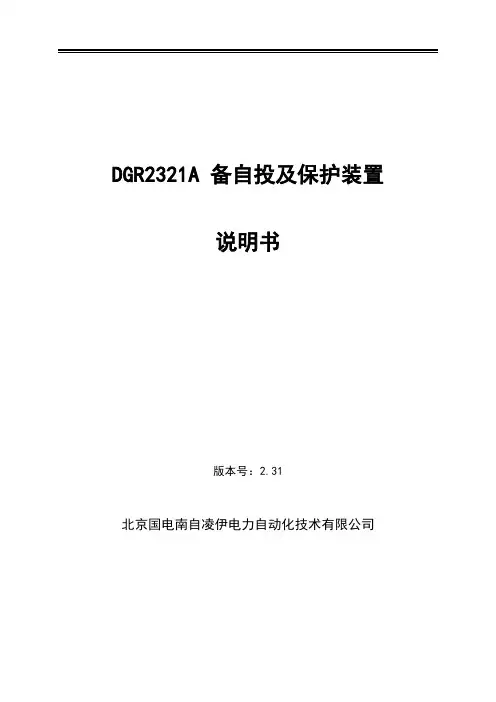

DGR2321A 备自投及保护装置说明书版本号：2.31北京国电南自凌伊电力自动化技术有限公司DGR2321A备自投及保护测控装置DGR2321A微机备自投及保护测控装置，是DGR2321微机备自投及保护测控装置的特殊版本，适用于380V配电系统备自投功能。
1 主要功能1.1 保护功能■进线备自投（方式一）■母线PT断线检测■进线过流保护1.2 测控功能■遥信：16路外部开关量遥信输入；■遥测：电压、电流、频率；■遥控：断路器遥控分闸、合闸接点输出；1.3 通讯功能装置具有CAN、RS485、以太网等通讯接口，可以与厂站自动化系统及智能设备连接通讯。
2 保护功能2.1 备自投典型工作方式厂用380V配电系统一次主接线示意图如下：DGR2321A根据现场主接线及运行要求，定制了如下自投方式：■自投方式一2QF在合位，5QF在分位，母线失压，跳2QF，合5QF、4QF。
注：由于是特殊版本，本装置内设置的方式二~方式四标准功能与现场主接线不匹配，已经屏蔽，无法投入。
2.2 自投方式一■充电条件：●母线1TV有压●备用进线10KV侧4PT有压●2QF在合位●4QF在合位●5QF在分位充电条件满足15S后完成充电。
■放电条件：●5QF在合位●4QF在分位●闭锁备投，备自投退出动作过程：当母线1TV失压，或1TV电压小于设定的低压定值，备自投动作，先跳2QF（无论2QF是否在合位），在确认2QF跳开后，合5QF,4QF。
(4QF是否合闸，取决于是否接线）2.3 运行方式描述：■1QF跳闸（手跳或保护跳），2QF自动联跳，备自投动作，合5QF、4QF■2QF跳闸（手跳或保护跳），备自投动作，合5QF、4QF■2QF停电操作：第一步：退出备自投功能（BK）第二步：手分2QF注：不退出备自投功能，直接手分2QF，备自投会动作，将合5QF、4QF备用开关。
2.6 PT断线检测当母线任一线电压小于30V，或者负序电压大于8V，同时相应的Il电流大于0.1A，持续10秒则判为I母PT断线。

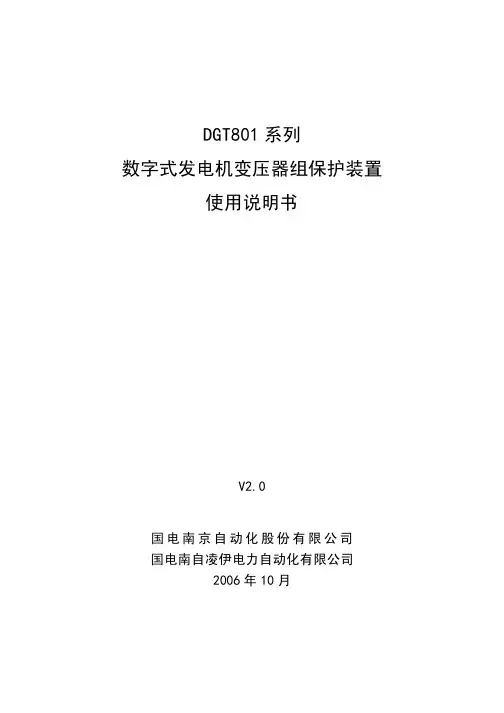

南自DGT801系列说明书（上）电力技术 2008-07-06 22:40:24 阅读452 评论0 字号：大中小订阅DGT801系列数字式发电机变压器组保护装置技术说明书国电南京自动化股份有限公司国电南自凌伊电力自动化有限公司2004年5月*本说明书可能会被修改，请注意最新版本资料*国电南自技术部监制目录1 概述DGT801系列装置简介1应用范围1保护功能22 装置性能特点 (7)双电源双CPU系统硬件结构7高性能的硬件平台7独创的双CPU并行处理技术7独创的双回路直流电源供电9完善的自检及互检功能9信号出口指示直观明确10保护压板和出口压板独立设置，状态明确指示10友好的人机界面，装置全透明化10强大的通讯功能10强抗干扰能力11保护功能齐全11保护配置灵活可靠11保护采用新原理、新技术1先进的软件设计技术12发电机差动保护和变压器差动的特性12专用定子匝间保护特性12定子接地保护特性13转子接地保护特性13失磁保护特性13失步保护特性14后备保护类型可灵活配置143 配置方案15600MW（300MW）—500kV发变组单元接线保护配置（双重化的双套配置）15300MW—220kV发变组保护配置方案1（双重化的双套配置）17300MW—220kV发变组保护配置方案2（单套化）19125MW机组（三卷变压器）保护配置方案1（双重化的双套配置）21125MW机组（三卷变）保护配置方案2（单套化）23双套化配置方案中高厂变高压侧TA配置说明274 技术参数29机械及工作环境参数29储存、运输极限环境温度和工作使用地点要求29额定电气参数29功率消耗29过载能力29绝缘性能30抗干扰性能30直流电源影响30连续通电305 保护的主要技术指标31发电机纵差动（循环闭锁出口方式）31发电机纵差动（单相出口方式）、发电机不完全差动、发电机裂相横差、励磁机差动、电缆差 (31)发变组差动、变压器差动（包括主变、厂变、励磁变、备变）1发电机高灵敏横差保护32发电机纵向零序电压匝间保护32发电机故障分量负序方向匝间保护32发电机3U0定子接地保护33发电机三次谐波式定子接地保护33发电机3I0定子接地保护33发电机转子一点接地保护33发电机转子二点接地保护33发电机对称过负荷保护（定、反时限）33发电机负序过负荷保护（定、反时限）34发电机失磁保护（阻抗原理）34发电机失磁保护（逆无功原理）35发电机失步保护35发电机过电压低电压保护35发电机过激磁保护（定、反时限）36发电机逆功率、低功率保护36发电机频率异常保护36发电机励磁回路过负荷（交流）保护（定、反时限）36发电机励磁回路过负荷（直流）保护（定、反时限）37发电机误上电保护37发电机启停机保护37发电机轴电流保护37发电机次同步过流保护37电压闭锁过电流保护（包括发电机、主变、厂变、备变）38阻抗保护（包括发电机、变压器）38变压器零序电流保护38变压器间隙零序保护38变压器通风启动38断路器失灵启动保护38断路器非全相保护39变压器电压闭锁方向过流保护39变压器零序方向过流保护39变压器负序方向过流保护39非电量保护396 保护原理及逻辑说明40发电机纵差动保护40变压器纵差动保护（包括发变组、主变、厂变、励磁变、启备变）45变压器零序差动保护54发电机横差保护57励磁机差动保护61发电机纵向零序电压式匝间保护63发电机基波零序电压式定子接地保护67发电机三次谐波电压式定子接地保护69发电机零序电流式定子接地保护72发电机注入式转子一点接地保护73发电机转子两点接地保护75发电机失磁保护（阻抗原理）76发电机失磁保护（逆无功原理）81发电机失步保护83发电机逆功率保护和程跳逆功率保护87发电机频率异常保护89过激磁保护（包括发电机、变压器）91发电机过电压保护94发电机过负荷及过电流保护（定时限）95发电机负序过负荷及负序过流保护（定时限）96发电机反时限对称过负荷保护97发电机反时限不对称过负荷保护100发电机转子绕组过负荷及过流保103电压闭锁过流保护（包括发电机、主变、厂变、启备变）107发电机轴电压和轴电流保护110低电流保护112阻抗保护（包括发电机、变压器）113变压器间隙零序保护116变压器零序电流保护（包括主变、厂变、备变）117变压器零序方向过流保护119负序方向过流保护 121变压器方向过流保护 123变压器电压闭锁方向过流保护124发电机误上电保护及断路器闪络保护127双分支电压闭锁过流保护（包括高厂变、启备变）130高压侧断路器失灵启动保护133非全相保护134电压平衡式TV断线判别136非电量保护1371 概述本说明书为DGT801A、DGT801B、DGT801C、DGT801F数字式发电机变压器组保护装置的技术说明部分。
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 641U线路保护测控装置技术说明书编写审核批准V 1.10国电南京自动化股份有限公司2009年04月版本声明本说明书适用于PSL 641U线路保护测控装置V1.10版本。
a)软件PSL 641U V1.10b)硬件PSL 641U线路保护测控装置硬件模件版本修改记录表PSL 641U线路保护测控装置产品说明书版本修改记录表* 技术支持电话：（025）83537263传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月第2版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1、X2、X3定义 (8)4.3DI模件端子X4定义 (9)4.4DI0模件端子X5定义 (10)4.5DI0模件端子X6定义 (10)4.6TRIP模件端子X7定义 (11)4.7TRIP模件端子X8定义 (11)5定值整定说明 (12)5.1保护定值清单及说明 (12)5.2运行参数清单及说明 (14)5.3软压板清单及说明 (15)6装置信息代码表 (16)6.1事件信息表 (16)6.2告警信息表 (16)6.3软压板信息表 (18)6.4遥信量信息表 (18)6.5遥测信息表 (19)6.6遥控量信息表 (19)7保护逻辑框图 (21)1概述PSL 641U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。

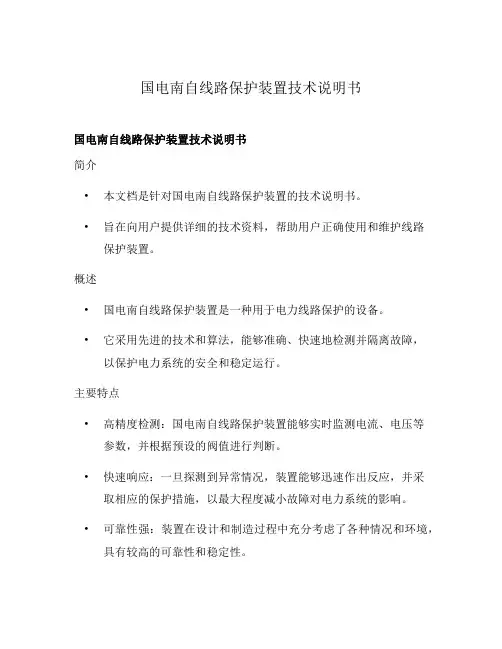

国电南自线路保护装置技术说明书国电南自线路保护装置技术说明书简介•本文档是针对国电南自线路保护装置的技术说明书。
•旨在向用户提供详细的技术资料，帮助用户正确使用和维护线路保护装置。
概述•国电南自线路保护装置是一种用于电力线路保护的设备。
•它采用先进的技术和算法，能够准确、快速地检测并隔离故障，以保护电力系统的安全和稳定运行。
主要特点•高精度检测：国电南自线路保护装置能够实时监测电流、电压等参数，并根据预设的阀值进行判断。
•快速响应：一旦探测到异常情况，装置能够迅速作出反应，并采取相应的保护措施，以最大程度减小故障对电力系统的影响。
•可靠性强：装置在设计和制造过程中充分考虑了各种情况和环境，具有较高的可靠性和稳定性。
•通信联动：国电南自线路保护装置支持与其他设备进行通信联动，以实现系统的协同运行和联动保护。
技术参数•输入电压：AC 220V±10%•输入电流：≤ 5A•功率频率：50Hz/60Hz•工作温度：-10℃至+55℃•保护等级：IP65•通信接口：RS485使用方法1.安装：将国电南自线路保护装置正确安装在电力线路系统中。
2.连接：根据说明书，正确连接线缆和信号接口。
3.设置：根据实际情况，设置装置的参数和阀值等。
4.测试：进行装置的功能测试和工作状态检查，确保装置正常运行。
5.使用：根据需要，定期检查和维护装置，保证其长期稳定运行。
维护和注意事项•定期检查线路保护装置的工作状态和参数设置，确保其正常运行。
•如有问题或故障，及时联系专业人员进行维修和处理。
•严禁在未经授权的情况下拆解或修改装置的任何部件。
•注意装置周围环境的温湿度等因素对装置的影响，保证装置的正常运行。
•定期备份装置的数据和配置文件，以防数据丢失或损坏。
总结•国电南自线路保护装置是一款先进的电力保护设备，具有高精度检测、快速响应和可靠性强等特点。
•正确使用和维护装置，能够有效保护电力系统的安全和稳定运行，提高供电质量和可靠性。
南自DGT801系列说明书（上）电力技术2008-07-06 22:40:24 阅读452 评论0 字号：大中小订阅DGT801系列数字式发电机变压器组保护装置技术说明书V1.2国电南京自动化股份有限公司国电南自凌伊电力自动化有限公司2004年5月*本说明书可能会被修改，请注意最新版本资料*国电南自技术部监制目录1 概述1.1 DGT801系列装置简介11.2应用范围11.3保护功能22 装置性能特点 (7)2.1 双电源双CPU系统硬件结构72.2 高性能的硬件平台72.3 独创的双CPU并行处理技术72.4 独创的双回路直流电源供电92.5 完善的自检及互检功能92.6 信号出口指示直观明确102.7 保护压板和出口压板独立设置，状态明确指示102.8 友好的人机界面，装置全透明化102.9 强大的通讯功能102.10 强抗干扰能力112.11 保护功能齐全112.12 保护配置灵活可靠112.13 保护采用新原理、新技术12.14 先进的软件设计技术122.15 发电机差动保护和变压器差动的特性122.16 专用定子匝间保护特性122.17 定子接地保护特性132.18 转子接地保护特性132.19 失磁保护特性132.20 失步保护特性142.21 后备保护类型可灵活配置143 配置方案153.1 600MW（300MW）—500kV发变组单元接线保护配置（双重化的双套配置）15 3.2 300MW—220kV发变组保护配置方案1（双重化的双套配置）173.3 300MW—220kV发变组保护配置方案2（单套化）193.4 125MW机组（三卷变压器）保护配置方案1（双重化的双套配置）213.5 125MW机组（三卷变）保护配置方案2（单套化）233.6 双套化配置方案中高厂变高压侧TA配置说明274 技术参数294.1 机械及工作环境参数294.2 储存、运输极限环境温度和工作使用地点要求294.3 额定电气参数294.4 功率消耗294.5 过载能力294.6 绝缘性能304.7 抗干扰性能304.8 直流电源影响304.9 连续通电305 保护的主要技术指标315.1 发电机纵差动（循环闭锁出口方式）315.2 发电机纵差动（单相出口方式）、发电机不完全差动、发电机裂相横差、励磁机差动、电缆差 (31)5.3 发变组差动、变压器差动（包括主变、厂变、励磁变、备变）15.4 发电机高灵敏横差保护325.5 发电机纵向零序电压匝间保护325.6 发电机故障分量负序方向匝间保护325.7 发电机3U0定子接地保护335.8发电机三次谐波式定子接地保护335.9 发电机3I0定子接地保护335.10 发电机转子一点接地保护 335.11 发电机转子二点接地保护 335.12 发电机对称过负荷保护（定、反时限）335.13 发电机负序过负荷保护（定、反时限）345.14 发电机失磁保护（阻抗原理）345.15 发电机失磁保护（逆无功原理）355.16 发电机失步保护355.17 发电机过电压低电压保护355.18 发电机过激磁保护（定、反时限）365.19 发电机逆功率、低功率保护365.20 发电机频率异常保护365.21 发电机励磁回路过负荷（交流）保护（定、反时限）365.22 发电机励磁回路过负荷（直流）保护（定、反时限）375.23 发电机误上电保护375.24 发电机启停机保护375.25 发电机轴电流保护375.26 发电机次同步过流保护375.27 电压闭锁过电流保护（包括发电机、主变、厂变、备变）385.28阻抗保护（包括发电机、变压器）385.29 变压器零序电流保护385.30 变压器间隙零序保护385.31 变压器通风启动385.32 断路器失灵启动保护385.33 断路器非全相保护395.34 变压器电压闭锁方向过流保护395.35 变压器零序方向过流保护395.36 变压器负序方向过流保护395.37 非电量保护396 保护原理及逻辑说明406.1 发电机纵差动保护406.2 变压器纵差动保护（包括发变组、主变、厂变、励磁变、启备变）45 6.3 变压器零序差动保护546.4 发电机横差保护576.5 励磁机差动保护616.6 发电机纵向零序电压式匝间保护636.7 发电机基波零序电压式定子接地保护676.8 发电机三次谐波电压式定子接地保护696.9 发电机零序电流式定子接地保护726.10 发电机注入式转子一点接地保护736.11 发电机转子两点接地保护756.12 发电机失磁保护（阻抗原理）766.13 发电机失磁保护（逆无功原理）816.14 发电机失步保护836.15 发电机逆功率保护和程跳逆功率保护876.16 发电机频率异常保护896.17 过激磁保护（包括发电机、变压器）916.18 发电机过电压保护946.19 发电机过负荷及过电流保护（定时限）956.20 发电机负序过负荷及负序过流保护（定时限）966.21 发电机反时限对称过负荷保护976.22 发电机反时限不对称过负荷保护1006.23 发电机转子绕组过负荷及过流保1036.24电压闭锁过流保护（包括发电机、主变、厂变、启备变）1076.25 发电机轴电压和轴电流保护1106.26 低电流保护1126.27 阻抗保护（包括发电机、变压器）1136.28 变压器间隙零序保护1166.29 变压器零序电流保护（包括主变、厂变、备变）1176.30 变压器零序方向过流保护1196.31 负序方向过流保护1216.32 变压器方向过流保护1236.33 变压器电压闭锁方向过流保护1246.34 发电机误上电保护及断路器闪络保护1276.35双分支电压闭锁过流保护（包括高厂变、启备变）1306.36高压侧断路器失灵启动保护1336.37 非全相保护1346.38 电压平衡式TV断线判别1366.39 非电量保护1371 概述本说明书为DGT801A、DGT801B、DGT801C、DGT801F数字式发电机变压器组保护装置的技术说明部分。
