2018年云南昆明理工大学电力系统分析考研真题A卷

昆明理工大学2012年硕士研究生招生入学考试试题(A卷)考试科目代码：818 考试科目名称：电力系统分析试题适用招生专业：080801 电机与电器、080802 电力系统及其自动化、080803 高电压与绝缘技术、080804电力电子与电力传动、080805 电工理论与新技术、085207 电气工程考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

昆明理工大学2013年硕士研究生招生入学考试试题(A 卷)考试科目代码：819 考试科目名称 ：电力系统分析考生答题须知1． 所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2． 评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3． 答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4． 答题时不准使用涂改液等具有明显标记的涂改用品。

一、 名词解释 （每小题3分，共15分）1.正序等效定则2.日负荷率3.电磁环网4. 平衡节点5. 热备用 二、 问答题（60分）1.什么是电晕现象？如何避免？（5分）2.输电线路何时作为无功电源、何时作为无功负荷？（5分）3.试以单变量非线性方程为例，结合图示解释牛顿拉夫逊法的一般思路。

（8分）4.请问什么是发电机的一、二次调频？一次调频能使频率保持不变吗？是否所有机组都进行一次调频？二次调频能否使频率保持不变？是否所有机组都担负二次调频？（10分）5.简述双绕组变压器分接头选择的步骤，双绕组升压变压器与降压变压器分接头选择有何区别？（8分）6. 为什么要引入暂态电动势和暂态电抗？它们具有怎样的物理意义？（8分）'q E 'd x 7.如图1所示的简单电力系统在f 点发生三相短路，作图说明快速切除故障提高同步发电机并列运行稳定性的原理。

昆明理工大学2018年硕士研究生招生入学考试试题(A卷) 考试科目代码：815 考试科目名称：电子技术（含模拟、数字部分）
考生答题须知
1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

10.8V
0.6V
第 1 页共6页。

昆明理工大学2019年硕士研究生招生入学考试试题(A卷) 考试科目代码：电力系统分析考试科目名称： 820考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

一、名词解释（每题3分，共15分）1.额定电压2.逆调压3.耗量微增率4.复合序网5.静态稳定性二、问答题（共60分）1.电力系统有功功率负荷变化情况与电力系统频率的一、二、三次调整有何关系？（10分）2.基本的电能质量指标有哪些？末端用户最常见的电能质量问题是什么？简要分析其产生的原因和解决办法。

（10分）3.试述PQ分解法是如何利用电力系统特征的，与牛顿拉夫逊法相比有何特征？（10分）4.无限大功率电源供电系统三相短路电流的非周期分量出现最大值的条件是什么？（5分）5.同步发电机原始方程中的哪些电感系数与转子位置无关？（5分）6.简答用小扰法分析单机无穷大母线系统平衡点稳定性的基本模型与步骤，且说明计入比例式励磁控制器作用的模型与经典二阶模型的差异。

（10分）7.以单机无穷大母线系统为例，结合图示说明自动重合闸对提高电力系统暂态稳定性的作用。

（10分）三、计算题（共75分）1．某电力网络等值电路如图1所示，图中给出了各支路电抗标么值。

（1）试列出该网络的节点导纳矩阵。

(5分)（2）取节点1为平衡点，节点2为PV点，节点3为PQ点，请写出B’阵与B”阵。

（5分）（3）在空载状态下（各节点初始电压为），节点３突然发生三相短路，求。

（15分）图1。

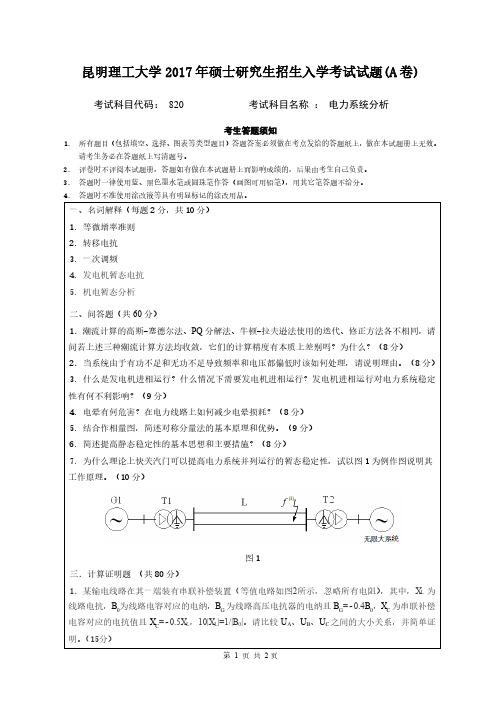

昆明理工大学2017年硕士研究生招生入学考试试题(A卷) 考试科目代码：820 考试科目名称：电力系统分析考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

一、名词解释（每题2分，共10分）1. 等微增率准则2. 转移电抗3. 一次调频4. 发电机暂态电抗5. 机电暂态分析二、问答题（共60分）1．潮流计算的高斯-塞德尔法、PQ分解法、牛顿-拉夫逊法使用的迭代、修正方法各不相同，请问若上述三种潮流计算方法均收敛，它们的计算精度有本质上差别吗？为什么？（8分）2．当系统由于有功不足和无功不足导致频率和电压都偏低时该如何处理，请说明理由。

（8分）3. 什么是发电机进相运行？什么情况下需要发电机进相运行？发电机进相运行对电力系统稳定性有何不利影响？（9分）4. 电晕有何危害？在电力线路上如何减少电晕损耗？（8分）5. 结合作相量图，简述对称分量法的基本原理和优势。

（9分）6. 简述提高静态稳定性的基本思想和主要措施？（8分）7.为什么理论上快关汽门可以提高电力系统并列运行的暂态稳定性，试以图1为例作图说明其工作原理。

（10分）图1三．计算证明题（共80分）1．某输电线路在其一端装有串联补偿装置（等值电路如图2所示，忽略所有电阻），其中，X L为线路电抗，B为线路电容对应的电纳，BG为线路高压电抗器的电纳且BG=-0.4B0，X C为串联补偿电容对应的电抗值且XC=-0.5X L，10|X L|=1/|B0|。

请比较U A、U B、U C之间的大小关系，并简单证明。

（15分）第 1 页共2页。

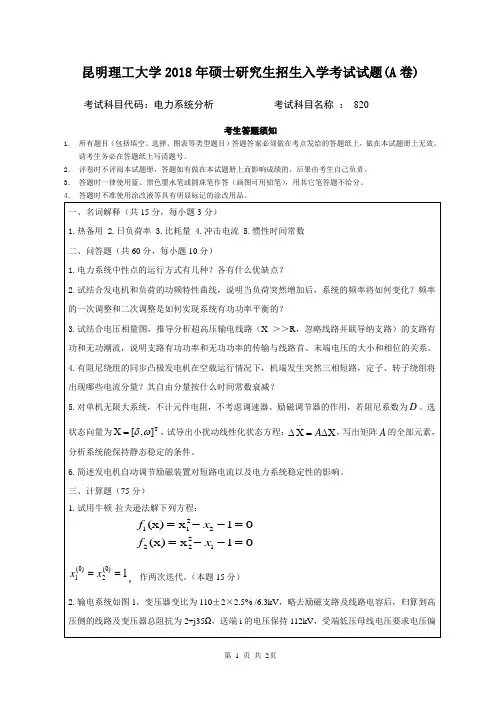

昆明理工大学2018年硕士研究生招生入学考试试题(A卷) 考试科目代码：电力系统分析考试科目名称：820考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

第 1 页共2页第 2 页 共 2页 移不超过1%，变压器低压侧最大负荷为MVA j S 1428~max += ，变压器低压侧最小负荷为MVA j S 610~min +=，在合理选择变压器分接头的同时，试确定受端应设置的电容器的补偿容量。

（计算时忽略电压降落的横分量）（本题20分）G U 112kVi =i jZ 235ij j =+Ω~max S 2814MVAj =+11022.5%/6.3k V ±⨯Q c j ~min S 106MVA j =+图1 3.如图2所示系统，假设短路前空载，发电机电势为额定值，试求Ｋ点发生单相接地短路时网络的入地电流和Ⅰ、Ⅱ、Ⅲ各侧的短路电流值。

（本题20分）图24. 如图3所示简单电力系统中，发电机的自动励磁调节器可保持电势E '恒定，正常稳态运行时，静态稳定储备系数K P =45%。

若双回输电线突然断开一回，求正常运行时发电机功角0δ，并判断该系统能否保持暂态稳定。

（本题20分）图3【昆明理工大学简介】昆明理工大学，位于云南省昆明市，是云南省综合性重点大学。

2015年云南昆明理工大学电力系统分析考研真题A 卷一、名词解释（每题2分，共10分）1.负荷特性2.电压偏移3.冷备用4.短路冲击电流5. 正序等效定则二、问答题（共65分）1. （8分）如图1所示电力系统，电力线路的额定电压已标在图中，请写出发电机和变压器各绕组的额定电压。

图12.（11分）是否在任何条件下，相同的两台变压器并联运行所产生的功率损耗总比一台变压器（承担相同的负荷）单独运行时小吗？为什么？3. （8分）请问高压电力网络中，有功功率和无功功率的传输分别取决于什么？是如何传输的？4. （8分）分当电力系统无功功率不足时，是否可以通过改变变压器的电压比来调压？为什么？5．（10分）为什么要引入暂态电动势'q E 和暂态电抗'd x ？它们具有怎样的物理意义？6.（10分）简述在单机无穷大系统的小扰动稳定分析过程中，状态偏差方程系数矩阵特征根的分布（两个正根、具有正实部共轭根、共轭虚根、具有负实部的共轭根、两个负实根）与状态偏差量运动规律的关系。

7.（10分）试用等面积定则分析自动重合闸对暂态稳定性的影响。

三、计算题 （共75分）1. （17分）系统如图2所示，已知电力线路末端负荷为20+j10MVA ，末端电压为110kV,求首端电压和首端功率。

图22. （18分）如图3所示升压变压器，额定容量为63MVA,电压为kV5.10/%5.22121⨯±，折算到高压侧的变压器阻抗为Ω+=4.241.1jZT。

已知MVAjS3450~max+=，MVAjS2228~min+=，最大和最小负荷时变压器高压侧实际电压分别为116kV和114kV。

要求发电机电压在10~10.5 kV范围内变化，试选择变压器的分接头电压。

图33.（20分）一个三节点电力系统，零序、正序和负序节点阻抗矩阵分别为0.200.050.120.050.100.080.120.080.30busj⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦Z（P.U.）120.160.10.150.100.200.120.150.120.25bus busj⎡⎤⎢⎥==⎢⎥⎢⎥⎣⎦Z Z(P.U.)求节点2发生金属性两相短路接地故障时的故障电流和节点1的各相电压（标么值）。

2018年云南昆明理工大学信号与系统考研真题A 卷一、选择题（每题3分，共30分）1、周期信号的频谱是 的，非周期信号的频谱是 的，离散信号的频谱是 的，连续信号的频谱是 的。

正确的描述是（ ）。

A 周期，非周期，离散，连续B 非周期， 离散，周期，连续C 离散，连续，周期，非周期D 连续，离散，非周期，周期2、判断下列系统，（ ）是线性系统。

其中，(0)x ，为系统的初始状态，()f t 为系统的激励信号，()y t 为系统的响应。

A 0()(0)sin ()tty t e x xf x dx =+⎰B 2'()[()]()y t y t f t +=C ()(1)(2)()y k y k y k f k +--=D 0()()(0)()ty t f t x f x dx =+⎰3、连续时间系统的数学模型是 方程；离散时间系统则用 方程表示。

正确的描述是（ ）。

A 线性，非线性B 非线性， 线性C 微分，差分D 差分， 微分 4、2['()()]t e t t dt δδ∞--∞+=⎰( ) 。

A ()t δB ()t εC 5D 3 5、信号()f t 的傅里叶变换存在的充分条件是 （ ）。

A 狄利赫利条件 B ()f t dt ∞-∞<∞⎰C()df t dt存在 D ()f t <∞ 6、2*'()tet δ-=( )。

A 22*()tet δ- B 2 C 22t e -- D ()t δ7、已知实信号()f t 的傅里叶变换为()()()F j R jX ωωω=+，则1()[()()]2y t f t f t =+-的傅里叶变换为（ ）。

A ()R ωB 2()R ωC 2(2)R ωD (/2)R ω 8、有限频带信号()f t 的最高频率为100Hz ， 若对信号(3)f t 进行时域取样，最小取样频率()s f t 为（ ）。

A 100 HzB 200 HzC 300 HzD 600Hz 9、连续非周期信号频谱的特点是（ ）。

电机学A 卷参考答案及评分标准一、单项选择题（15小题，每空1分，共15分。

请将正确答案填在题后的括号内。

错选、多选或未选均无分。

）1、B2、B3、B4、B5、B6、C7、A8、A9、D 10、C 11、B 12、C 13、A 14、C 15、B二、填空题（10小题15空，每空2分，共30 分。

请将正确答案填在横线上。

）16、等于 17、外加电压的大小 18、尖顶波19、大 20、0 21、不变22、0.02 1 2023、0～k s 22πδπ<<-24、双方应有相同的相序； 双方应有相同的电压； 双方应有相等或接近于相等的频率。

25、发电机的机械输入功率（或原动机的输出功率）三、简答题（3小题，共28分。

请将答案写在答题纸上）26、答： （9分） 异步电动机负载时的等效电路为 （3分）异步电动机等效电路中的附加电阻实为代表机械负载（严格地说还包括机械损耗等） 的一个虚拟电阻，用转子电流在该电阻所消耗的功率来等效代替总机械功率（包括轴上输出的机械功率和机械损耗等）。

（3分）因输出的机械功率及机械损耗等均属有功性质，因此，从电路角度来模拟的话，只能用有功元件电阻，而不能用无功元件电感或电容来等效代替。

（3分）27、答： （11分） θ是端电压.U 与电枢电流.I 之间相位角，.I 滞后.U 时，θ为正； （1分） ψ是空载电势.0E 与电枢电流.I 之间相位角，.I 滞后.0E 时，ψ为正； （1分） δ是空载电势.0E 与端电压.U 之间的相位角，.U 滞后.0E 时，δ为正； （1分）（1）与θ有关，当θ>00滞后，θ<00超前 （2分）（2）与θ有关，当θ>00过励，θ<00欠励 （2分）（3）与ψ有关，当ψ=00交磁，ψ=900直轴去磁，ψ=-900直轴磁化 （2分）（4）与δ有关，δ>00发电机，δ<00电动机。

（2分）28、答： （8分）联结组别为Y,d11的变压器连接图为： 电势相量图为：BC四、计算题（3小题，共27分）29、解： （12分）1）高、低压侧额定相电压分别为：V U U V U U N N N N 9.23034003,34643600032211======φφ （1分） 额定相电流分别为： 3.1444003101003 62.96000310100332223111A U S I I A U S I I N N N N N N N N =⨯⨯====⨯⨯===φφ （1分） 变比为：159.230346421===φφN N U U k （1分） 由空载实验得归算到低压侧的励磁参数为：Ω=-=-=Ω=⨯==Ω=⨯===53.2434.264.24r x 1 34.237.936163r 1 64.2437.934003222'm 2'm 'm 2200'm 0000'm Z I p I U I U Z 分）（分）（φφφ归算到高压侧的值为：Ω=⨯==Ω=⨯==Ω=⨯==551953.2415x x 5.52634.215r r 554462.24152'm 22'm 22'm 2k m k m Z k Zm （1分）短路参数计算：分）（分）（分）（1 67.1324.747.15R x 1 24.762.9320103R 1 47.1562.938.25762.93222k2k 22Ω=-=-=Ω=⨯==Ω==⨯==Z I p U I U Z k k k k K K K k φφφ Ω=Ω⨯===Ω=Ω⨯===835.667.132121X X 62.324.72121'21'21k k x R R R σσ （1分）2) T 形电路图如下（2分）：30、解： （8分）同步转速 分）分 （转1/150025060p 60f n 11=⨯== 总机械功率 分）（1 k 215.130650.0.1513P P P P ad mech N i W =++=++= 电磁功率 分）(1kW 578.13363.0215.13P P P cu2i M =+=+= 输入功率 分）(1W 554.14346.063.0578.13P P P P Fe cu1M 1k =++=++=额定效率 分）＝(1 32%.89554.14/13/P P 1N N ==η 额定转差率 分）＝(1 6702.0578.13/363.0/P P s M cu2N == 额定转速 分） （－1in /146015000.0267)(1)n s -(1n 1N N m r =⨯== 电磁转矩 分） （148.86)60142/(601321560n 2/P T N i m N ⋅=⨯⨯==ππ31、解： （7分）① 根据题意，设o 01U *∠＝。

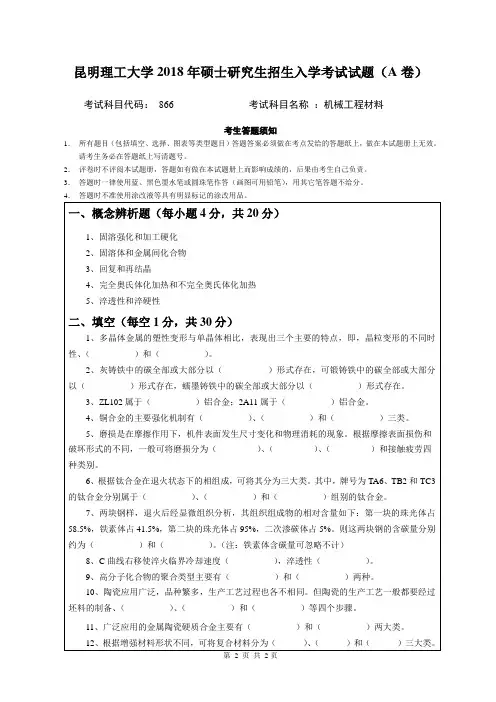

昆明理工大学2018年硕士研究生招生入学考试试题（A卷）考试科目代码：866 考试科目名称：机械工程材料考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

三、简答题（每小题10分，共60分）1、比较说明滑移与孪生这两种金属塑性变形机制的不同。

2、有下列5种材料，根根表中的用途和相应提示，在①~⑩处分别填上相应的候选材料、热处理方法和最终组织。

候选材料：HT200、GCr15、T12、W18Cr4V、QT600-3名称选用材料热处理方法最终组织机床床身时效③滚动轴承④⑤锉刀①⑥Fe3C+M+A'钻头②⑦⑧发动机曲轴⑨⑩3、根据Fe-Fe3C相图，说明产生下列现象的原因：（1）含碳量为1.0%的钢比含碳量为0.5%的钢硬度高。

（2）在室温下，含碳量0.8%钢的强度比含碳量1.2%钢的强度高。

（3）低温莱氏体的塑性比珠光体的塑性差。

（4）在1100℃，含碳量0.4%的钢能进行锻造，含碳量4.0%的生铁不能锻造。

（5）计算含碳量为1.2%的过共析钢中二次渗碳体的百分数。

4、简要说明马氏体相变的主要特征。

5、影响C 曲线形状和位置的主要因素有哪些？根据右上图所示的共析碳钢过冷奥氏体转变C曲线，写出图中所示（1）~（6）等六种不同工艺热处理后材料的组织名称。

6、在立方晶胞内画出下列晶面和晶向()121、()221晶面及[]201、[]110、[]120晶向四、综合分析题（共2小题，40分。

每小题20分）1、试画出Fe-Fe3C相图中钢的部分（包晶部分可省略）(4分)，并完成下列各题：（1）标明各特征点的成分、温度，按相组成填充各相区。
