实验一 MAPGIS 操作基础一、 系统库目录设置要打开顺利打开MAPGIS 图件，先要激活虚拟狗，然后设置好系统库目录。
二、文件管理与编辑（1）MAPGIS 文件类型*.WLMapGis 线文件 点文件包括文字注记、符号等。
文字注记称为注释，符号称为子图，注释和子图统称为点图元。
*. WTMapGis 点文件 线和线文件线是地图中线状物的统称。
*. WP MapGis 区文件 区通常也称作面，它是由首尾相连的弧段组成的封闭图形，并以颜色和花纹图案填充封闭图形所形成的一个区域。
*. MPJ MapGis 工程文件 工程文件是对许多点、线、区文件的统一管理。
要打开所有文件时，只需装入工程文件即可。
*.MSI MapGis 图像文件*.WN MapGis 网文件 （2）文件编辑新建——处于编辑状态——编辑（点、线、区编辑）文件默认存储位置（3）MAPGIS 功能键（快捷键） F5：放大； F6：移动； F7：缩小； F8 ：手工加工； F9：退点（撤销） F11：改变跟踪方向； F12：捕捉线头（寻找线的中间）Ctrl+鼠标右键：自线相接（闭合），按右键结束作；Shift+鼠标右键：异线相接（闭合）。
当从一条线上找结点时，可先用输入线，再按F12键寻找最近点来生成新的结点。
（4）区参数修改因为我们所用的实验数据是1：1万的乡镇现状图（二调图），如果不修改区属性里面的图案高度和图案宽度，每次使用数据的速度就很慢，所以首先要调整修改区属性里面的图案高度和图案宽度。
步骤为：（1）打开数据工程——让乡镇.wp 处于编辑状态；（2）区编辑——统改参数——统改参数区参数；（3）在替换结果里面，图案高度和图案宽度分别填写1000，确定，OK 。
三、工程裁减（如裁减分乡镇图）第一步：新建一完整的“工程裁减框”区文件（注意这里的裁减框不是线或者仅弧段围成的框，而是一个完整的区，具体方法参照“矢量化的基本流程”中的“输入区”部分）；第二步：选中裁减框区文件，右键“保存项目”并“删除项目”；第三步：单击“其它”菜单下的“工程裁减”命令，系统弹出一对话框，如右图，“选择裁减文件的存放目录”后，单击“确定”按钮；注意点：1）裁减后的结果文件不要和原文件存在同一个文件夹下，否则结果文件会将原文件覆盖掉；2）系统弹出“工程裁减”对话框，如图：3）依次单击“添加全部”、“选择全部”、“生成被裁工程”按钮，裁减类型为“内裁”，若空间拓扑关系正确，裁减方式为“拓扑裁减”，不正确裁减方式为“制图裁减”；4）裁减后的工程重新命名为“tp.MPJ”，并单击“参数应用”按钮；单击“装入裁减框”按钮，将第一步做的“cjk.wp”装入，单击“开始裁减”按钮即可，裁减后的文件会在右边窗口中显示；注意：用MAPGIS做工程裁减（乡镇裁减）时，有时效果不太好，因为MAPGIS 的区文件中，有大量的弧段，会影响结果（容易掉区）。
新手学习mapgis教程一、几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜,每一层的图元在同一薄膜上，如水系力图层、铁路图层、地质界限图层、断层图层等。
图层的分层有利于地图图元的管理，提高成图速度。
栅格图：即扫描的图像。
矢量图：即进行了数字化的图像,图中的每一个点都有相对的X 和Y 座标。
图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。
点元:点图元的简称，有时称点。
指其位置只有一组X 和Y 座标来控制.它包括字符串(注释)、子图（专用符号）等。
所有点保存在点文件中（*。
wt）结点：指某线或孤段的端点或数条线或孤段的交点。
结点平差：使几条线或孤段成为共用一个结点的过程线图元:地图中线状物的总称.如划线、省界、国界、地质界线、断层、水系、公路等.所有线图元都保存在线文件中（＊.wl)区图元（面图元)：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。
如湖泊、地层、岩体分布区等。
所有区图元都保存在区文件中（*。
wp）。
工程:对一系列的点、线、面文件进行管理的描述性文件。
二、MAPGIS 几种主要文件类型及后缀.wp 区（面）文件。
pnt 控制点文件.wl 线文件。
wt 点文件。
tif 栅格文件。
rbm 光栅求反后文件.mpj 工程文件。
cln 图例板文件点文件（。
wt)：包括文字注记、符号等。
即在输入时，文字和符号都存在点文件中。
在机助制图时，文字注记称为注释(如各种标注等），符号称为子图（矿点符号，泉符号等）。
线文件（。
wl)：是由境界线、河流、航空线、海岸线等线状地物组成的图元。
面文件（。
wp)：将各个行政区进行普染色后，就得到了区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程（.mpj）：对一系列的点、线、面文件进行管理的描述性文件.其主要记录了各个文件的信息,如存放地、可编辑性等。
（如何建立工程，见以后）图形处理—输入编辑一、输入编辑步聚主要步骤为：1、将图件进件进行扫描，成灰度、或彩色、或二值.2、建立相应的工作目录，即建立自已的工作文件夹。
4．7．4、各级平差由于在详查的实际工作中，由于人为或设备精度等的限制，使得实际详查面积与实际面积存在误差，这就要求平差操作。
平差界面如下图：各字段的说明：控制面积(A1) = 用户给定（或控制字段的数值之和）平差面积(A2) = 平差文件的平差字段的数值之和平差系数(S) = (控制面积(A1) –平差面积(A2) )/ 平差面积(A2) 或用户给定控制文件：打开一个区文件，在用户选择平差方式为按照控制文件进行平差时有用，打开该文件后，可利用控制文件的控制字段来生成控制面积控制字段：生成控制面积的控制文件属性字段，对于详查工作来说，有可能有多种面积类型，相应的对应多种字段，用户可以决定采用从那一个面积来生成控制面积，要求是数值型字段平差文件：打开一个区文件，即对该区文件进行平差。
平差字段：汇总平差面积的字段，要求是数值型字段。
结果字段：存放平差后结果的字段，用户可以选择一个已经存在的字段，也可以新生成一个新的字段来存放平差后的结果。
平差方式：根据用户的数据情况选择合适的平差方式，对于控制面积已经知道的情况下，选择按照给定控制面积平差，对于平差系数已经知道的情况下，选择根据给定的平差系数进行平差；对于控制面积未知的情况下，可从图形提取控制面积来进行平差。
平差范围：决定那些图形实体的字段来生成控制面积或平差面积。
对于根据控制文件的范围提取方式，针对平差方式为按照控制文件进行平差有效。
结果处理：对平差结果的处理方式，填写平差后面积则结果字段=原来值*（1+平差系数）；填写平差面积则结果字段=原来值*平差系数；填写平差系数则结果字段=平差系数；筛选控制（或平差）实体：根据属性提取参与汇总控制面积或平差面积的图形实体，如果用户不使用，则系统缺省为所有实体参与平差。
具体操作按平差方式讲解如下：1、按控制文件平差如上图示，选择按控制文件平差后：（1）、打开该控制文件，选择该文件中的控制字段（数值型）。
（2）、打开平差文件，选择平差字段和平差后的结果（结果，平差面积，平差后面积）字段。
目录第一章MAPGIS地理信息系统的基本功能 (1)第二章图形输入 (8)第三章图形编辑 (13)第四章拓扑处理及实用工具 (26)第五章系统库编辑 (30)第六章误差校正 (34)第七章图型裁剪 (37)第八章数字高程模型（DTM分析） (39)第九章图形输出 (42)第十章数据接口转换 (45)第一章MAPGIS地理信息系统概述一、 MAPGIS软件概述MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：①将空间数据数字化输入、编辑、拓扑一体化。
②具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。
③基本上完成了GIS方方面面的分析功能。
二、MAPGIS 地理信息系统的基本功能(一) MAPGIS系统的运行环境及应用范围MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M （推荐4.3G）以上，1024×768×256色的彩显设备。
MAPGIS 软件环境：中文WINDOWS95、WINDOWS98（推荐）、WINDOWS2000以及NT4.0以上。
MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。
(二)MAPGIS系统的安装与启动MAPGIS目前最高版本是7.0，包括USB狗一个，系统光盘一张，使用手册一本。
在运行各子系统前，最好先进性系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。
图1 MAPGIS软件系统配置(三) MAPGIS系统的总体结构MAPGIS是具有国际先进水平的完整的地理信息系统，它分为“输入”、“图形编辑”、“库管理”、“空间分析”、“输出”以及“实用服务”六大部分，如图2。

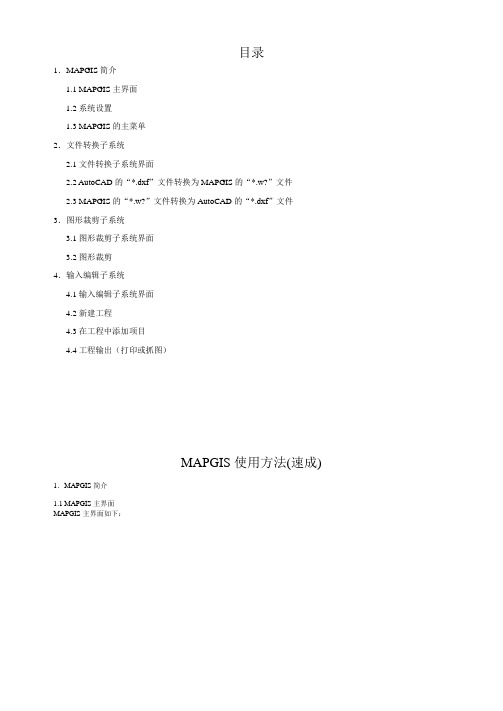

目录1．MAPGIS简介1.1 MAPGIS主界面1.2系统设置1.3 MAPGIS的主菜单2．文件转换子系统2.1文件转换子系统界面2.2 AutoCAD的“*.dxf”文件转换为MAPGIS的“*.w?”文件2.3 MAPGIS的“*.w?”文件转换为AutoCAD的“*.dxf”文件3．图形裁剪子系统3.1图形裁剪子系统界面3.2图形裁剪4．输入编辑子系统4.1输入编辑子系统界面4.2新建工程4.3在工程中添加项目4.4工程输出（打印或抓图）MAPGIS使用方法(速成) 1．MAPGIS简介1.1 MAPGIS主界面MAPGIS主界面如下：1.2 系统设置单击“系统设置”，出现下面的窗口其中，“数据源类型”选择“单机数据源”；“工作目录”可任意选择；其它三项必须选择MAPGIS所属的CLIB，SLIB和TEMP 目录。
1.3 MAPGIS的主菜单MAPGIS的主菜单如下：图形处理数字测图输入编辑输出文件转换升级库管理数据库管理属性库管理地图库管理影像库管理空间分析空间分析DTM分析网络编辑网络分析图像处理镶嵌配准图像分析电子沙盘实用服务误差校正投影变换图形裁剪报表定义点击相应的菜单可进入对应的子系统。
2．文件转换子系统2.1文件转换子系统界面2.2 AutoCAD的“*.dxf”文件转换为MAPGIS的“*.w?”文件操作步骤：1．点击“输入－>装入DXF”，出现一个“打开”对话框，选择需要进行转换的dxf文件。
出现下面的窗口：选择不需要转换的图层，单击“OK”。
2．关闭文件转换子系统界面，出现如下的提示窗口：按提示保存转化所得到的MAPGIS文件。
注意：所转化的dxf文件应为尽量低的版本（如R12版本），否则可能出现转换不成功，或者只能转换部分图形的现象。
2.3 MAPGIS的“*.w?”文件转换为AutoCAD的“*.dxf”文件1．点击“文件—>装入点/装入线/装入区”，引入所需要转换的MAPGIS文件。
实验一MAPGIS操作基础一、系统库目录设置要打开顺利打开MAPGIS图件，先要激活虚拟狗，然后设置好系统库目录。
文件默认存储位置二、文件管理与编辑（1）MAPGIS文件类型（2）文件编辑新建——处于编辑状态——编辑（点、线、区编辑）（3）MAPGIS 功能键（快捷键） F5：放大； F6：移动； F7：缩小； F8 ：手工加工； F9：退点（撤销） F11：改变跟踪方向； F12：捕捉线头（寻找线的中间）Ctrl+鼠标右键：自线相接（闭合），按右键结束作；Shift+鼠标右键：异线相接（闭合）。
当从一条线上找结点时，可先用输入线，再按F12键寻找最近点来生成新的结点。
（4）区参数修改因为我们所用的实验数据是1：1万的乡镇现状图（二调图），如果不修改区属性里面的图案高度和图案宽度，每次使用数据的速度就很慢，所以首先要调整修改区属性里面的图案高度和图案宽度。
步骤为：（1）打开数据工程——让乡镇.wp 处于编辑状态；（2）区编辑——统改参数——统改参数区参数；（3）在替换结果里面，图案高度和图案宽度分别填写1000，确定，OK 。
三、工程裁减（如裁减分乡镇图）第一步：新建一完整的“工程裁减框”区文件（注意这里的裁减框不是线或者仅弧段围成的框，而是一个完整的区，具体方法参照“矢量化的基本流程”中的“输入区”部分）；第二步：选中裁减框区文件，右键“保存项目”并“删除项目”；第三步：单击“其它”菜单下的“工程裁减”命令，系统弹出一对话框，如右图，“选择裁减文件的存放目录”后，单击“确定”按钮；注意点：1）裁减后的结果文件不要和原文件存在同一个文件夹下，否则结果文件会将原文件覆盖掉；2）系统弹出“工程裁减”对话框，如图：3）依次单击“添加全部”、“选择全部”、“生成被裁工程”按钮，裁减类型为“内裁”，若空间拓扑关系正确，裁减方式为“拓扑裁减”，不正确裁减方式为“制图裁减”；4）裁减后的工程重新命名为“tp.MPJ”，并单击“参数应用”按钮；单击“装入裁减框”按钮，将第一步做的“cjk.wp”装入，单击“开始裁减”按钮即可，裁减后的文件会在右边窗口中显示；注意：用MAPGIS做工程裁减（乡镇裁减）时，有时效果不太好，因为MAPGIS 的区文件中，有大量的弧段，会影响结果（容易掉区）。

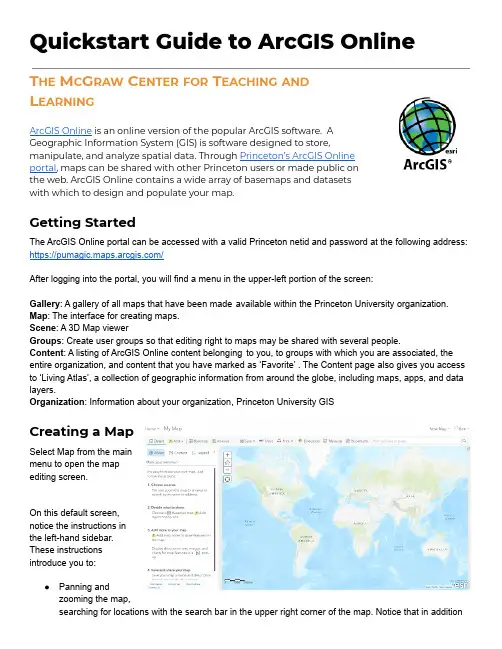

Quickstart Guide to ArcGIS OnlineT HE M C G RAW C ENTER FOR T EACHING ANDL EARNINGArcGIS Online is an online version of the popular ArcGIS software. AGeographic Information System (GIS) is software designed to store,manipulate, and analyze spatial data. Through Princeton’s ArcGIS Onlineportal, maps can be shared with other Princeton users or made public onthe web. ArcGIS Online contains a wide array of basemaps and datasetswith which to design and populate your map.Getting StartedThe ArcGIS Online portal can be accessed with a valid Princeton netid and password at the following address: https:///After logging into the portal, you will find a menu in the upper-left portion of the screen:Gallery: A gallery of all maps that have been made available within the Princeton University organization. Map: The interface for creating maps.Scene: A 3D Map viewerGroups: Create user groups so that editing right to maps may be shared with several people.Content: A listing of ArcGIS Online content belonging to you, to groups with which you are associated, the entire organization, and content that you have marked as ‘Favorite’ . The Content page also gives you access to ‘Living Atlas’, a collection of geographic information from around the globe, including maps, apps, and data layers.Organization: Information about your organization,Princeton University GISCreating a MapSelect Map from the mainmenu to open the mapediting screen.On this default screen,notice the instructions inthe left-hand sidebar.These instructionsintroduce you to:●Panning andzooming the map,searching for locations with the search bar in the upper right corner of the map. Notice that in additionto the plus and minus buttons on the map, you can zoom in and out using the plus and minus keys on your keyboard or hold down the Shift key and draw a box around the area you are interested in.●Selecting a basemap with the Basemap button in the map menu. GIS software, including ArcGISOnline exists as a base layer with some depiction of the Earth and additional data layers on top of that base map.●Adding notes and existing dataset layers from ArcGIS, as well as uploading your own data to the map.●Saving and sharing your mapThese instructions are always available by selecting About inthe sidebar menu.Select the Content tab in this menu to view thelayers that have been placed on your map. Mostlikely your list consists of one extry:Topographic. This refers to the defaultbase-map (or the base-map that you selectedearlier).Adding Data LayersData can be added to your map either byimporting existing data from your collection, fromother Princeton University users, or fromdatasets made available by ArcGIS, or the global collection of data (Living Atlas).To begin adding data to your map, click the Add button in the map menu and then select Search for Layers.Select a data source. By default the dropdown from whichyou can select a data source will be set to My Content.Since it is unlikely that you have any existing content,change this dropdown menu to one of the other options,such as ArcGIS Online or Living Atlas to search for anexisting dataset that might be of interest to you. Follow theprompts to import the datasets.Adding Markers and RegionsIt is also possible to add a layer containing your ownmarkers or region (polygons) to which you can attachnames and descriptions. In ArcGIS Online, these arecalled Map Notes. Open the Add menu and select MapNotes.ArcGIS Online will prompt you to indicate a name for this new layer. Add a name and then click the Create button.The sidebar will now be populated with a wide range of elements that you can add to your map including markers (stickpin, pushpin, or cross), text, lines and regions, and a variety of different shapes.Click and drag on the map to place one of these elements. Once you have placed the element, you will be prompted to add a title, description, and , if you wish, the url of of an image to include.You can return to the list of layers by clicking Details and then Content.You should now see each element you added as a Map Note as an individual layer.Add Data from a FileLayers of data can also be added by uploading a data file. The following files can be uploaded for use:●Shapefile: a file format often used with ArcGIS●CSV or TXT files with optional address, place or coordinate locations (comma, semicolon or tabdelimited): CSV files can be created by using any spreadsheet program or created by-hand in a textfile.●GPX(GPS Exchange Format): an XML-based format for geographic data●GeoJSON: a relatively new, open, standard format for geographic data. Many online archives currentlymake their data available in GeoJSON format.Importing one of the pre-made geographic data formats (Shapefile, GPX, GeoJSON) is straightforward. Importing your own data file can be a little tricky.Adding Data from a Spreadsheet File (CSV)CSV stands for “comma separated file”. It is a very common and popular format for spreadsheet data that stores data in plain text files. You can create your own CSV files using any spreadsheet program or with a plain text editor. A CSV file to be imported into ArcGIS Online should of course include information about locations. The import process will allow you to selectwhat type of location data is stored in variouscolumns in your spreadsheet and can plotthose locations accordingly. ArcGIS Online caneven plot locations based simply on a streetaddress.Begin by creating a file in a spreadsheetprogram such as Excel that has location data.(The picture to the right shows an example of alist of addresses of state capitol buildings.)Make sure the first row contains columnheadings and save that file as a ‘csv’ file.In ArcGIS Online, select the Add button from the ribbon menu and then select Add Layer from File. A popup window will appear allowing you select the .csv file from your computer. Select the file and click Import Layer. This will open the Add CSV Layer popup window. This window begins the process of converting street addresses (as we have in the spreadsheet above) to map coordinates that can be added as a layer on your map. At the top, select Locate Feature By: Addresses or Places(unless of course you have actual latitudes and longitudes in your .csv file, in which case, you would select Coordinates).In the subsequent list, click on the fields on the right-hand side, labeled Location Fields,to indicate the type of data contained in the various columns in your spreadsheet. When complete, click Add Layer to begin the process of importing the data.Note that if you are importing street addresses, this process and take a while.Once complete, the map sidebar will give you the option of color coding this new data based on a value contained within the data (Types, unique symbols) or to simply plot the locations (Location, single symbol).Save and ShareUse the Save button in the toolbar to save the map.The map will be available in My Content(the default list displayed after selecting Content from the main menu). To make this map available to the entire Princeton organization, use the Share button.。
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
顾客坐标系：是顾客处理自己旳图形所采用旳坐标系。
设备坐标系：是图形设备旳坐标系。
数字化仪旳原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形，它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。
窗口：是顾客坐标系中旳一种矩形区域。
顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。
窗口就象摄影机旳取景框，当我们瞄准不同旳地方，就选用了不同旳景物。
离景物越远框内涉及旳景物越多而成像就小；当我们接近它，所涉及旳景物越少，成像越大。
利用窗口技术，我们能够有选择旳考察图形旳某一部分，观察图形旳细致部分或全局。
视区：是设备坐标系中旳矩形区域，它是图形在设备上旳显示区。
可视区是在一定高程和一种或多种视点内，经过计算所得到旳一种或多种视点旳可见区域。
图层：是顾客按照一定旳需要或原则把某些有关旳物体组合在一起，我们称之为图层。
如地理图中水系构成一种图层，铁路构成一种图层等。
我们能够把一种图层了解为一张透明薄膜，每一层上旳物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成旳，图形分层有利于提升检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程旳点，它在图形处理中能够控制图形形状，反应图形位置。
点元：点元是点图元旳简称，有时也简称点，所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。
它涉及字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中旳点概念不同。
弧段：弧段是一系列有规则旳，顺序旳点旳集合,用它们能够构成区域旳轮廓线。
它与曲线是两个不同旳概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。
