纯钛不同温度热氧化处理组织与耐蚀性研究参照模板可编辑

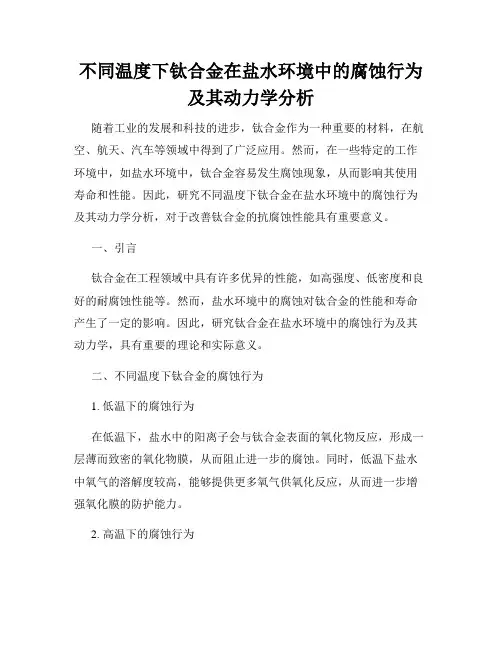

不同温度下钛合金在盐水环境中的腐蚀行为及其动力学分析随着工业的发展和科技的进步，钛合金作为一种重要的材料，在航空、航天、汽车等领域中得到了广泛应用。

然而，在一些特定的工作环境中，如盐水环境中，钛合金容易发生腐蚀现象，从而影响其使用寿命和性能。

因此，研究不同温度下钛合金在盐水环境中的腐蚀行为及其动力学分析，对于改善钛合金的抗腐蚀性能具有重要意义。

一、引言钛合金在工程领域中具有许多优异的性能，如高强度、低密度和良好的耐腐蚀性能等。

然而，盐水环境中的腐蚀对钛合金的性能和寿命产生了一定的影响。

因此，研究钛合金在盐水环境中的腐蚀行为及其动力学，具有重要的理论和实际意义。

二、不同温度下钛合金的腐蚀行为1. 低温下的腐蚀行为在低温下，盐水中的阳离子会与钛合金表面的氧化物反应，形成一层薄而致密的氧化物膜，从而阻止进一步的腐蚀。

同时，低温下盐水中氧气的溶解度较高，能够提供更多氧气供氧化反应，从而进一步增强氧化膜的防护能力。

2. 高温下的腐蚀行为在高温下，钛合金表面的氧化膜会失去致密性，导致氧化物与金属之间的界面扩散加剧，从而加速了钛合金的腐蚀速率。

同时，高温下也会导致盐水中氧气溶解度的降低，使得氧化反应变得不够充分，进一步削弱了钛合金的防护能力。

三、钛合金在盐水环境中腐蚀动力学分析1. 腐蚀速率的测量腐蚀速率是评价钛合金抗腐蚀性能的重要指标之一。

常用的测量方法包括重量损失法、电化学方法等。

通过在不同温度下对钛合金的腐蚀速率进行测量，可以得到不同温度下钛合金的腐蚀动力学参数，如腐蚀速率常数和活化能等。

2. 动力学模型的建立根据腐蚀速率与温度之间的关系，可以建立钛合金在盐水环境中腐蚀动力学模型。

常用的模型有Arrhenius模型、Scharifker-Hills模型等。

通过拟合实验数据，可以得到钛合金在不同温度下的腐蚀速率常数和活化能等参数，从而用于预测和优化钛合金在盐水环境中的腐蚀行为。

四、腐蚀行为的影响因素分析1. 温度的影响温度是影响钛合金在盐水环境中腐蚀行为的重要因素之一。

钛合金材料表面处理及耐腐蚀性能研究钛合金是一种广泛应用于航空、航天、汽车等领域的重要材料，具有优异的机械性能和耐腐蚀性能。

然而，在实际使用中，钛合金材料的表面容易受到外界环境的侵蚀，降低了其使用寿命和性能稳定性。

因此，钛合金材料的表面处理和提高其耐腐蚀性能成为了研究的热点之一。

钛合金表面处理的目的是通过改变其表面性质和结构，提高其抗腐蚀、耐磨损等性能。

常见的表面处理方法包括阳极氧化、电化学沉积、陶瓷喷涂、镀层等。

阳极氧化是一种常用且有效的表面处理方法，通过在钛合金表面形成致密的氧化层，改变了表面的化学性质和物理结构，从而提高其耐腐蚀性能。

事实上，表面处理不仅能改善钛合金的耐腐蚀性能，还能增加其机械强度和抗磨损性。

例如，在航空发动机等高温高压的工作环境下，钛合金往往需要承受严酷的加载和腐蚀，表面处理可以在一定程度上提高钛合金材料的稳定性和寿命。

除了表面处理，钛合金材料的腐蚀性能也与其化学成分和晶体结构密切相关。

通过调整钛合金中的合金元素含量和添加稀土元素等方法，可以改变钛合金材料的晶界结构和晶粒尺寸，降低局部电位差，从而提高其耐腐蚀性能。

同时，钛合金的表面形貌对其腐蚀性能也有一定影响。

例如，通过表面粗化处理可以形成更大有效的表面积，提高钛合金与环境介质之间的接触面，进而增强其耐腐蚀性能。

研究钛合金材料的耐腐蚀性能不仅仅局限于材料的表面处理，还需要考虑其在不同环境条件下的长期使用性能。

例如，在海洋环境中，钛合金材料容易受到海水中氯离子和海洋生物等因素的侵蚀，引起钛合金的腐蚀破坏。

因此，钛合金的耐蚀性研究需要考虑到不同环境因素的综合影响，以制定出相应的表面处理方案和腐蚀预防措施。

值得注意的是，提高钛合金材料的耐腐蚀性能不仅仅依靠表面处理，还需综合考虑其它因素，如材料的制备工艺、合金元素含量等。

因此，将来的研究需要从材料制备、表面处理、晶体结构等多个角度综合分析钛合金材料的腐蚀性能，促进其在各个领域的应用。

钛及钛合金的热处理及耐蚀性表面处理1 有关热处理的标准与热处理炉钛及钛合金的热处理条件虽然在JIS或ASTM中都没有标准化，但在美国军用标准（MIL —H81200）中有详细的规定，下表列出了根据该标准整理的纯钛和钛合金的热处理温度、*ELI表示氧、氮等间隙元素特别低的材料在MIL标准中还规定了热处理炉的炉膛温度分布均匀性，要求退火或固溶处理时不超过±14℃，时效处理时不超过±8.3℃，针对这些要求希望采用具有（1）可控硅控制的电源；（2）升温、保温、冷却的程序控制机构；（3）用风扇搅拌炉内空气等功能的电炉。

在使用燃烧炉的时候，必须注意（1）为了防止吸氢，保持微氧化性气氛；（2）被处理材料装入马弗缸内，不要直接接触火焰。

2 退火一般地说，金属的退火是使其内部应变消除、加工组织产生恢复与再结晶的热处理。

钛及钛合金的热处理是为了组织稳定化、稳定制品尺寸、提高可切削性以及改善力学性能而实施的。

α合金的退火是在α相区加热，使平衡状态的α相充分地恢复与再结晶，然后再冷却到室温。

冷却速度引起的组织变化很小，快冷或缓冷均可。

α—β合金的退火是在两项区进行。

β合金则是在高于β相变点的温度下退火处理。

Ti-6Al-4V是采取在两相区加热后空冷进行退火的，以便在常温下得到稳定的β相和α相混合组织。

MIL标准规定的退火工艺为690～871℃下加热并保温，然后空冷。

β合金的退火与固溶处理相同。

3 固溶处理所谓固溶处理，就是使所有合金元素溶入基体相中形成均匀的固溶体后快冷到室温，将高温下的组织状态保持下来，获得过饱和固溶体的热处理操作。

由于过饱和固溶体是不稳定的，若在某一温度下重新加热，溶入的元素或者以化合物形态析出或者形成平衡的稳定相，从而达到稳定的状态。

α—β合金的固溶处理是在β相变点以下的两相区加热，类似于铁素体＋奥氏体两相不锈钢的固溶处理。

加热到固溶温度后溶入该温度下处于平衡状态的α和β相中的合金元素是不同的，各自的成分也完全不同于合金的平均组成。

纯钛不同温度热氧化处理组织与耐蚀性研究 Document number：PBGCG-0857-BTDO-0089-PTT1998学号：05430205江苏工业学院毕业论文（2009届）题目纯钛不同温度热氧化处理组织与耐蚀性研究学生倪静学院材料科学与工程学院专业班级金材052 校内指导教师胡静专业技术职务教授二○○九年六月纯钛不同温度热氧化处理组织与耐蚀性研究摘要：钛及钛合金由于其高的比强度、优异的耐腐蚀性和良好的生物相容性，广泛应用于航空航天、化工、航海、医疗器械、国防领域。

但钛及钛合金在一些介质中较差的耐腐蚀性限制了它的应用。

热氧化处理是一种简单、环保的工艺，可强化钛合金的表面，改善钛在一些介质中的耐腐蚀性能。

本研究选取了TA2为研究对象，将TA2置于箱式电阻炉中进行温度为500℃、600℃、650℃、700℃、750℃和850℃，时间为210min热氧化。

利用光学显微镜（OM）对不同温度热氧化试样表层和截面的组织分析；用扫描电子显微镜（SEM）对不同温度热氧化试样的表层和截面、腐蚀前后进行组织形貌进行分析；利用EDS 分析了微区成分和截面元素分布情况；采用X射线（XRD）对不同温度热氧化试样的表层进行物相分析；利用维氏硬度计对不同温度热氧化试样的表层进行显微硬度分析。

最后研究了TA2经不同温度热氧化后在36-38%的HCl和30%的H2O2中的耐腐蚀性。

研究结果表明，600℃以上热氧化在表面形成了TiO2氧化膜，整个氧化渗层由表层TiO2氧化膜和氧扩散层构成，热氧化温度越高，表面形成的TiO2氧化膜越厚，表面硬度越高。

热氧化后试样表面硬度随温度升高而提高；耐腐蚀性在一定温度范围内，随温度升高而提高，本研究中，210min、700℃生成的氧化膜的耐腐蚀性最好。

关键词：纯钛；热氧化；氧化层；显微硬度；耐腐蚀性The effect of thermal oxidation at different temperature on the microstructure and corrosion-resistance for CP-Ti Abstract: Titanium and its alloys have a wide range of applications in the fields of aerospace，chemical industry，marine，biomedical devices and defense because of their combination of properties in terms of high strength to weight ratio, exceptional resistance to corrosion and excellent biocompatibility.However, the poor tribological properties and undesirable corrosion-resistance in certain mediums of titanium alloys are still a limit for their use in some applications. Thermal oxidation (TO) treatment is an easy and environmental friendly technique that can be used to harden the surface of titanium alloys， and hence improve the poor tribological properties of these materials.TA2 samples were subjected to TO treatment at 500℃、600℃、650℃、700℃、750℃、850℃ for 210min. The effects of different TO temperature on microstructure、hardness、corrosion resistance in 36-38% HCl、30% H2O2 of TA2 were systematically studied. OM， SEM&EDS， XRD etc were employed for the microstructure, morphology and phases analysis; The hardness was measured by Vickerhardness tester. As reference, all the tests above were carried out on untreated TA2 as both counterparts.The results showed that the hardness of TA2 surface increases accompanied by significant improvement in wear resistance. The higher the TO temperature is，the thicker the oxidized film is. The oxidized film consists of titanium dioxide layer and oxygen diffusion zone beneath it. The best corrosion resistance was obtained after 210min700℃TO treatment.Key words: CP-Ti；Thermal oxidation；Oxidation layer；Micro-hardness；Corrosion-resistance目录1绪论钛的基本性质钛的矿物在自然界中分布很广，钛在地壳中的含量约为%，在金属中仅次于铝、铁和镁。

热处理对钛合金的高温强度和耐腐蚀性能的影响钛合金作为一种优异的结构材料，具备高强度、轻量化以及耐腐蚀性好的特点，广泛应用于航空航天、化工、医疗等领域。

而热处理作为一种常见的表面改性方式，可以对钛合金的组织和性能进行调控，进而改善其高温强度和耐腐蚀性能。

本文将探讨热处理对钛合金的影响，并通过实验结果和理论分析进行验证。

一、钛合金的高温强度钛合金在高温下具有良好的力学性能，而热处理可以进一步提高其高温强度。

常见的热处理方法包括时效处理、固溶处理和淬火处理等。

其中，时效处理是通过控制合金在高温下的持续时间和冷却速度，使合金中的固溶相析出，形成细小的弥散相，从而提高合金的高温强度。

固溶处理则是将合金加热至固溶温度，然后迅速冷却，在此过程中合金的晶体结构发生变化，从而提高高温强度。

而淬火处理是将合金加热至高温，然后通过迅速冷却使其产生大量的位错和相变，提高合金的高温强度。

通过这些热处理方法，在合适的工艺参数下可以显著提高钛合金的高温强度。

二、热处理对钛合金耐腐蚀性能的影响钛合金具有优异的耐腐蚀性能，但在某些极端环境下，如高温、高腐蚀介质等条件下，仍会发生腐蚀。

而热处理可以改善钛合金的耐腐蚀性能，主要通过晶界的改性、内应力的释放和形成致密的氧化膜等方式实现。

首先，热处理可以使钛合金中晶界的分布更加均匀，晶界附近的元素成分更加稳定，从而减少了晶界的腐蚀倾向。

其次，热处理还可以释放钛合金中的内应力，使晶体结构更加稳定，减少了腐蚀产物的析出，进而提高了钛合金的耐腐蚀性能。

最后，通过合适的热处理工艺，可以在钛合金表面形成致密的氧化膜，这种氧化膜具有良好的耐腐蚀性能，可以阻挡腐蚀介质的侵蚀，提高钛合金的耐腐蚀性能。

实验结果表明，在合适的工艺参数下，热处理能够显著提高钛合金的高温强度和耐腐蚀性能。

通过对不同热处理工艺的比较，可以选择出最适合具体应用场景的热处理方法，以达到最佳的材料性能。

综上所述，热处理对钛合金的高温强度和耐腐蚀性能有着显著影响。

钛合金零件表面处理的耐蚀性能研究随着工业技术的不断发展，钛合金已经成为了重要的工程材料之一。

其高强度、耐腐蚀、耐高温等特性，被广泛应用于航空航天、汽车制造、医疗设备等领域。

然而，作为金属材料，在使用过程中仍存在着腐蚀的问题。

因此，对钛合金表面进行耐蚀处理，已成为提高其使用寿命的关键工艺之一。

一、钛合金表面腐蚀的特点钛合金表面腐蚀主要表现为晶间腐蚀、点蚀腐蚀和氢脆等现象。

晶间腐蚀是指在钛合金的晶界处发生腐蚀，导致材料的断裂。

点蚀腐蚀是指在表面出现成千上万的微小腐蚀孔，降低了材料的强度和耐久性。

氢脆则是在钛合金中吸收过多的氢气，导致材料变脆易碎。

二、表面处理对钛合金耐腐蚀性的影响1. 阳极氧化处理阳极氧化处理是目前使用比较广泛的一种表面处理方法。

该方法通过在钛合金表面形成一层氧化膜，形成一种致密的表面保护层，使钛合金具有良好的耐腐蚀性能。

研究表明，通过阳极氧化处理后的钛合金表面，能够形成一层致密的氧化膜，显著改善了材料的耐蚀能力。

2. 化学镀膜处理化学镀膜处理是利用化学反应在钛合金表面镀上一层金属或合金层，以提高其耐腐蚀性能。

研究发现，采用化学镀膜方法可以在钛合金表面生成一层金属或合金保护层，显著提高了材料的耐腐蚀性能。

3. 离子渗氮处理离子渗氮处理是一种将氮元素浸入钛合金表面的方法，以形成一层氮化层，提高钛合金表面硬度和耐蚀性能。

研究发现，通过离子渗氮处理后的钛合金表面，能够形成一层坚硬的氮化层，显著提高了材料的耐蚀性能。

三、表面处理的寿命和成本问题虽然钛合金表面处理可以显著提高材料的耐腐蚀性能，但是不同的处理方法使用寿命和成本也不尽相同。

在实际工程应用中，需要根据材料使用环境、使用寿命和成本等因素来选择合适的表面处理工艺，以达到经济、实用和耐用的目标。

综上所述，钛合金表面耐蚀性能的提高对于钛合金应用于航空航天、汽车制造、医疗设备等领域具有至关重要的意义。

各种不同的表面处理方法对钛合金的耐腐蚀性能均有一定效果，但在使用过程中需要考虑到成本和使用寿命等因素，选择合适的表面处理工艺。

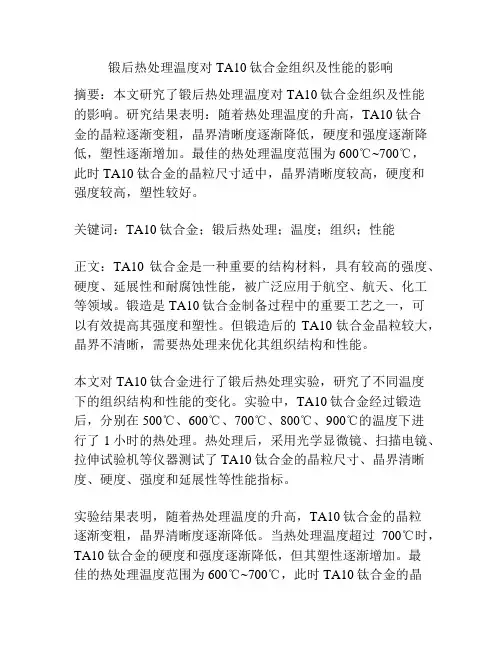

锻后热处理温度对 TA10钛合金组织及性能的影响摘要：本文研究了锻后热处理温度对TA10钛合金组织及性能的影响。

研究结果表明：随着热处理温度的升高，TA10钛合金的晶粒逐渐变粗，晶界清晰度逐渐降低，硬度和强度逐渐降低，塑性逐渐增加。

最佳的热处理温度范围为600℃~700℃，此时TA10钛合金的晶粒尺寸适中，晶界清晰度较高，硬度和强度较高，塑性较好。

关键词：TA10钛合金；锻后热处理；温度；组织；性能正文：TA10钛合金是一种重要的结构材料，具有较高的强度、硬度、延展性和耐腐蚀性能，被广泛应用于航空、航天、化工等领域。

锻造是TA10钛合金制备过程中的重要工艺之一，可以有效提高其强度和塑性。

但锻造后的TA10钛合金晶粒较大，晶界不清晰，需要热处理来优化其组织结构和性能。

本文对TA10钛合金进行了锻后热处理实验，研究了不同温度下的组织结构和性能的变化。

实验中，TA10钛合金经过锻造后，分别在500℃、600℃、700℃、800℃、900℃的温度下进行了1小时的热处理。

热处理后，采用光学显微镜、扫描电镜、拉伸试验机等仪器测试了TA10钛合金的晶粒尺寸、晶界清晰度、硬度、强度和延展性等性能指标。

实验结果表明，随着热处理温度的升高，TA10钛合金的晶粒逐渐变粗，晶界清晰度逐渐降低。

当热处理温度超过700℃时，TA10钛合金的硬度和强度逐渐降低，但其塑性逐渐增加。

最佳的热处理温度范围为600℃~700℃，此时TA10钛合金的晶粒尺寸适中，晶界清晰度较高，硬度和强度较高，塑性较好。

此外，随着热处理温度的升高，TA10钛合金的组织结构中出现了致密的α相，这也是其硬度和强度降低的原因之一。

综上所述，本文研究了锻后热处理温度对TA10钛合金组织及性能的影响。

实验结果表明，热处理温度对TA10钛合金的晶粒尺寸、晶界清晰度、硬度、强度和塑性等性能指标有明显的影响，最佳的热处理温度范围为600℃~700℃。

这些研究结果为TA10钛合金的制备和应用提供了重要的参考价值。

热处理工艺对钛合金材料的高温强度和耐蚀性的提升热处理工艺可以显著提升钛合金材料的高温强度和耐蚀性。

钛合金是一种重要的结构材料，在航空航天、能源、汽车等领域有着广泛的应用。

然而，由于其高昂的价格和复杂的加工工艺，钛合金的应用被限制在一些特定领域。

通过合适的热处理工艺，可以改善钛合金的性能，降低制造成本，拓宽其应用范围。

首先，通过热处理工艺，可以显著提升钛合金的高温强度。

在高温下，钛合金易于发生晶界滑移和晶格扩散等变形，导致高温下的塑性变形和软化行为。

然而，通过热处理可以调整晶界和晶内的组织结构和相态，提高钛合金的高温强度。

例如，通过时效处理可以在钛合金中形成强度较高的构形硬化相，如精细的析出相。

通过控制时效温度和时间，可以调整析出相的尺寸和分布，进一步提高钛合金的高温强度。

其次，热处理工艺还可以提升钛合金的耐蚀性。

钛合金在大气、酸、碱等环境中表现出良好的耐蚀性能。

然而，在一些特殊环境中，如海水中的腐蚀、酸性环境中的腐蚀等，钛合金容易发生点蚀、应力腐蚀开裂等问题。

通过适当的热处理工艺，可以改善钛合金的耐蚀性。

例如，通过热处理可以调整钛合金中的晶格结构和晶界特征，改变其在腐蚀介质中的电化学行为，提高耐腐蚀能力。

此外，热处理工艺还可以改善钛合金的机械性能。

通过热处理可以消除或减小钢材中的缺陷，如氧化物、夹杂物和析出物等，提高材料的断裂韧性和疲劳寿命。

此外，热处理还可以调整材料的晶界和晶内结构，提高材料的塑性和蠕变能力。

在进行热处理工艺时，需要综合考虑材料的组织和性能之间的关系，选择合适的热处理工艺参数。

通过不同的热处理工艺，可以使钛合金材料达到不同的性能要求。

例如，时效处理可以提高钛合金的高温强度，淬火处理可以提高钛合金的硬度和耐磨性。

总之，热处理工艺是提高钛合金材料高温强度和耐蚀性的有效手段。

热处理可以调整钛合金的晶界和晶内的组织结构和相态，优化材料的性能。

通过选择适当的热处理工艺参数，可以进一步提高钛合金的综合性能，拓宽其应用范围。

钛合金材质的高温抗氧化性能研究一、引言随着现代工业技术的不断进步，高温工况下的先进材料需求愈发迫切。

而“钛合金”作为一种“高强度、低密度、高温抗氧化性能好、耐腐蚀、可加工性强”的材料，被广泛应用于航空、航天、化工等领域，成为了当代材料研究领域的一个热点。

本文主要探讨钛合金材质在高温条件下的抗氧化性能研究，分别从“高温氧化”与“材料结构调控”两方面进行讨论。

二、高温氧化1.高温氧化产物的形成钛合金高温热氧化一般按以下两种反应过程进行：2Ti + O2（氧气）→ 2TiO（钛氧化物）4Ti + 3O2（氧气）→ 2Ti2O3（二氧化钛）其中，TiO的发生温度较高，一般为850℃左右，而Ti2O3的发生温度较低，甚至在常温下也会有一定的生成率。

对于钛合金而言，该材质的高温氧化产物主要为TiO和Ti2O3。

2.高温氧化的影响高温氧化会导致钛合金表面出现氧化层，对材料的性能产生影响。

非均匀的氧化层会导致应力集中，从而影响到材料的强度和韧性；同时，氧化层的生成还会影响到材料的电阻、热导率和光学性能等。

然而，氧化层也不是全然的坏处，它可以在一定程度上保护金属表面不被腐蚀和磨损，同时还能够在一定程度上减少摩擦和腐蚀的功率损失。

三、材料结构调控1.表面处理为了提高钛合金在高温条件下的抗氧化性能，研究人员找到一种方法，即采用化学助剂等对合金表面进行处理。

比如，采用氟化氢、氯化铝等选择性腐蚀剂，可以去除表面一定深度的氧化层，达到增强性能的目的。

2.添加合金元素在制造钛合金时，可以针对不同的工作条件添加不同的合金元素，比如钒、铁、氮等。

通过合金元素的添加可以改变钛合金内部的组织结构，以达到提高高温抗氧化能力的目的。

3.氧化层再生钛合金高温氧化后，表面会形成氧化层。

但在某些情况下，该氧化层会出现裂缝等问题，导致氧化层结构急剧变化，从而影响到钛合金的抗氧化性能。

为了解决这一问题，研究人员提出了一种新的方法，即氧化层再生。

专门的技术人员通过特定的处理方法重新生成氧化层，提高钛合金的抗氧化性能。

钛合金表面耐蚀性的提高研究随着科技的不断进步，钛合金作为一种重要的材料在航空、航天等领域中得到了广泛应用。

然而，由于钛合金表面易受腐蚀损伤，这对其使用寿命和安全性都带来了一定的影响。

因此，提高钛合金表面的耐蚀性成为了一项重要的研究课题。

一、钛合金表面腐蚀原因首先，了解钛合金表面腐蚀的原因对于提高其耐蚀性有着重要的作用。

钛合金表面腐蚀的主要原因是与环境中的氧、水、酸性气体等氧化物的作用有关，其中含氯离子的介质更容易导致钛合金表面腐蚀。

其次，钛合金表面的氧化膜也会导致其腐蚀。

在氧化过程中，钛与氧气发生反应形成氧化层。

然而，这一氧化层具有一定的不稳定性，如果不能得到适当的保护，氧化层会进一步分解，导致钛合金表面腐蚀。

最后，钛合金表面的机械划痕、不规则形状等纹理也会加剧其腐蚀，这是由于这些区域的阴极电位与阳极电位差异大所致。

二、表面处理技术了解钛合金表面腐蚀的原因后，我们可以通过表面处理技术提高其耐蚀性。

下面将简要介绍几种常见的表面处理技术。

1、阳极氧化阳极氧化是一种将金属表层转化为氧化层的表面处理技术，可以提高钛合金表面的硬度和耐蚀性。

在氧化过程中，阳极氧化会产生大量孔洞，这些孔洞可用于沉积其他材料以保护初始氧化层。

此外，通过调整氧化电场值和氧化时间等参数，可以控制氧化层的厚度和颜色。

2、钝化处理钝化处理是通过在钛合金表面生成一层密闭的碱性氧化物来避免其被腐蚀。

在钝化处理中，钛合金表面的化学状态发生改变，表面成分的比例也会发生变化。

这种表面处理技术具有对抗腐蚀、抗磨损等诸多优点，但不同环境下要针对性的设定参数。

3、离子注入离子注入是一种通过将金属离子注入到钛合金表面形成硬化层的表面处理技术。

通过离子注入，可以改变钛合金表面的化学和物理性质，从而提高其耐蚀性。

同样的，针对不同的需求也有着不同的注入参数需要调整。

三、表面处理技术的发展趋势对于钛合金表面处理技术，我认为其发展趋势主要有以下几个方向。

1、绿色环保随着社会对于环保意识的提高，在表面处理技术中，无污染性是未来发展的一个重要趋势。

钛的腐蚀钛的介绍金属钛是一种很有潜力的金属，由于它特有的性质和特点，因此，在未来的国民经济发展中将起着不可替代的作用。

地球表面十公里厚的地层中，含钛达千分之六，比铜多61倍，在地壳中的含量排第十位（地壳中元素排行：氧、硅、铝、铁、钙、钠、钾、镁、氢、钛）。

随便从地下抓起一把泥土，其中都含有千分之几的钛，世界上储量超过一千万吨的钛矿并不稀罕。

钛的硬度与钢铁差不多，而它的重量几乎只有同体积的钢铁的一半，钛虽然稍稍比铝重一点，它的硬度却比铝大2倍。

钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为0.38-0.4K。

钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。

钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。

钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。

现在，在宇宙火箭和导弹中，就大量用钛代替钢铁。

据统计，目前世界上每年用于宇宙航行的钛，已达一千吨以上。

极细的钛粉，还是火箭的好燃料，所以钛被誉为宇宙金属，空间金属。

但是钛很活泼，加热时能与O2、N2、H2、S和卤素等非金属作用。

液态钛几乎能溶解所有的金属，因此可以和多种金属形成合金。

钛加入钢中制得的钛钢坚韧而富有弹性。

钛与金属Al、Sb、Be、Cr、Fe等生成填隙式化合物或金属间化合物。

因此，钛的最大缺点是难于提炼，要提炼出纯钛需要十分苛刻的条件，由于钛在高温下化合能力极强，因此，不论在冶炼或者铸造的时候，人们都小心地防止这些元素“侵袭”钛。

在冶炼钛的时候，空气与水当然是严格禁止接近的，甚至连冶金上常用的氧化铝坩埚也禁止使用，因为钛会从氧化铝里夺取氧。

现在，人们利用镁与四氯化钛在惰性气体——氦气或氩气中相作用，来提炼钛。

这样，制备出纯钛的成本将会很高。

因此，综合考虑，钛主要用于对称本要求不高的场合。

书山有路勤为径，学海无涯苦作舟不同温度下钛表面生成的氧化物研究钛及钛合金表面烤瓷通常在800 ℃以下进行［1-3］,检测200 ℃～750 ℃范围内不同温度区段氧化的TA2 和TC4 试样表面生成的氧化物类型和结构,可以了解在临床烤瓷温度下，钛材表面的氧化情况，有助于认识钛材与瓷结合的机制。

1.材料和方法:取退火、磨光的纯钛(TA2)和Ti-6Al-4V 合金(TC4)板材,截成20mm×10mm×1mm 的块状(18 块TA2,21 块TC4),喷砂处理试样表面, 然后置于75 %乙醇中超声清洗,吹干。

两种钛材试样各分为6 组,每组3 个试样, 分别于200 ℃～300 ℃、300 ℃～400 ℃、400 ℃～500 ℃、500 ℃～600 ℃、600 ℃～700 ℃和600 ℃～750 ℃在烤瓷炉(VACUMAT 100，德国)中进行氧化处理10 min。

其余3 个TC4 试样经600 ℃～750 ℃氧化后，用500 目细砂纸磨去表面氧化物，用PW1700 型自动化粉末衍射仪(荷兰)对试样进行X线衍射检查。

2.结果:在200 ℃～300 ℃氧化后，TC4 表面有α-Ti峰和β- Ti 峰,以α-Ti峰为主；此外还出现了Ti2O3 峰,说明表面已有氧化物形成。

在300 ℃～400 ℃氧化后，又出现了TiO2,说明钛进一步被氧化。

在400 ℃～500 ℃处理后，α-Ti峰进一步增强,β-Ti峰变化不明显；氧化钛峰增多,有Ti2O3、TiO 和板钛矿型氧化钛(TiO2B),表明氧化加重。

在500 ℃～700 ℃范围内，随温度升高β-Ti峰增强，α-Ti峰下降。

经500 ℃～600 ℃氧化后,出现了TiO、Ti2O3、TiO2、TiO2B 和锐钛矿型氧化钛(TiO2A)峰。

在600 ℃～700 ℃氧化后有大量的氧化物在钛表面形成,出现了TiO 、Ti2O3、Ti3O5、TiO2A、TiO2B 和金红石型氧化钛(TiO2R)峰。

纯钛不同温度热氧化处理组织与耐蚀性研究 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】学号：05430205江苏工业学院毕业论文（2009届）题目纯钛不同温度热氧化处理组织与耐蚀性研究学生倪静学院材料科学与工程学院专业班级金材052校内指导教师胡静专业技术职务教授二○○九年六月纯钛不同温度热氧化处理组织与耐蚀性研究摘要：钛及钛合金由于其高的比强度、优异的耐腐蚀性和良好的生物相容性，广泛应用于航空航天、化工、航海、医疗器械、国防领域。

但钛及钛合金在一些介质中较差的耐腐蚀性限制了它的应用。

热氧化处理是一种简单、环保的工艺，可强化钛合金的表面，改善钛在一些介质中的耐腐蚀性能。

本研究选取了TA2为研究对象，将TA2置于箱式电阻炉中进行温度为500℃、600℃、650℃、700℃、750℃和850℃，时间为210min热氧化。

利用光学显微镜（OM）对不同温度热氧化试样表层和截面的组织分析；用扫描电子显微镜（SEM）对不同温度热氧化试样的表层和截面、腐蚀前后进行组织形貌进行分析；利用EDS分析了微区成分和截面元素分布情况；采用X射线（XRD）对不同温度热氧化试样的表层进行物相分析；利用维氏硬度计对不同温度热氧化试样的表层进行显微硬度分析。

最后研究了TA2经不同温度热氧化后在36-38%的HCl和30%的H2O2中的耐腐蚀性。

研究结果表明，600℃以上热氧化在表面形成了TiO2氧化膜，整个氧化渗层由表层TiO2氧化膜和氧扩散层构成，热氧化温度越高，表面形成的TiO2氧化膜越厚，表面硬度越高。

热氧化后试样表面硬度随温度升高而提高；耐腐蚀性在一定温度范围内，随温度升高而提高，本研究中，210min、700℃生成的氧化膜的耐腐蚀性最好。

关键词：纯钛；热氧化；氧化层；显微硬度；耐腐蚀性The effect of thermal oxidation at different temperature on the microstructure and corrosion-resistance for CP-TiAbstract: Titanium and its alloys have a wide range of applications inthe fields of aerospace，chemical industry，marine，biomedical devices and defense because of their combination of properties in terms of high strength to weight ratio, exceptional resistance to corrosion and excellent biocompatibility. However, the poor tribological properties and undesirable corrosion-resistance in certain mediums of titanium alloys are still a limit for their use in some applications. Thermal oxidation (TO) treatment is an easy and environmental friendly technique that can be used to harden the surface of titanium alloys， and hence improve the poor tribological properties of these materials.TA2 samples were subjected to TO treatment at 500℃、600℃、650℃、700℃、750℃、850℃ for 210min. The effects of different TO temperature onmicrostructure、hardness、corrosion resistance in 36-38% HCl、30% H2O2ofTA2 were systematically studied. OM， SEM&EDS， XRD etc were employed forthe microstructure, morphology and phases analysis; The hardness was measured by Vickerhardness tester. As reference, all the tests above were carried out on untreated TA2 as both counterparts.The results showed that the hardness of TA2 surface increases accompanied by significant improvement in wear resistance. The higher the TO temperature is，the thicker the oxidized film is. The oxidized film consists of titanium dioxide layer and oxygen diffusion zone beneath it. The best corrosion resistance was obtained after 210min700℃ TO treatment.Key words: CP-Ti；Thermal oxidation；Oxidation layer；Micro-hardness；Corrosion-resistance目录摘要 (I)ABSTRACT (II)目录 (III)1绪论 (1)1.1钛的基本性质 (1)1.1.1 物理性质 (1)1.1.2 力学性能 (2)1.1.3 化学性能 (2)1.1.3.1 与氧的作用 (3)1.1.3.2 与氮的作用 (3)1.1.3.3 钛的耐腐介质的性能 (3)1.2钛的组织与结构特征 (4)1.3钛合金分类 (4)1.3.1 α﹣钛合金 (4)1.3.2 α+β合金 (5)1.3.3 β﹣钛合金和近β钛合金（lean β type alloy） (5)1.4工业纯钛简介 (5)1.5钛及钛合金的应用 (6)1.6钛及钛合金的缺陷 (7)1.7钛合金氧化处理的研究进展 (7)1.7.1 热氧化处理 (7)1.7.2 微弧氧化 (8)1.7.3 渗氧强化 (8)1.7.4 阳极氧化 (9)1.8课题研究的目的、内容 (9)1.8.1 课题研究的目的 (9)1.8.2 课题研究的内容 (9)2实验过程 (10)2.1试验方案 (10)2.2实验材料 (10)2.3实验方法 (10)2.3.1 制备试样与预处理 (10)2.3.2 TA2样品热氧化和氧化动力学分析 (11)2.3.2.1 TA2样品热氧化 (11)2.3.2.2 氧化动力学分析 (11)2.3.2.3 金属氧化的基础 (11)2.3.2.4 金属的氧化速度的表示方法 (12)2.3.3 金相试样的制备 (12)2.3.4 扫描电子显微镜（SEM）观察、EDS观察 (13)2.3.5 X射线衍射分析 (13)2.4性能测试 (13)2.4.1 显微硬度测量分析 (13)2.4.2 耐腐蚀性能测试 (14)3 结果和讨论 (15)3.1热氧化实验结果与分析 (15)3.2原始样与热氧化试样的金相及扫描电子显微（SEM&EDS）观察 (16)3.2.1 原始样与热氧化试样的金相 (16)3.2.2 热氧化试样截面的SEM分析 (18)3.2.3 热氧化试样截面的EDS分析 (19)3.3X射线衍射分析 (21)3.4显微硬度测试分析 (22)3.5腐蚀性能分析 (23)3.5.1 金属腐蚀速度的表示法 (23)3.5.2 钛在盐酸中的腐蚀 (23)3.5.3 钛在H2O2中的腐蚀 (25)4结论 (27)参考文献 (28)致谢 (29)1绪论1.1 钛的基本性质钛的矿物在自然界中分布很广，钛在地壳中的含量约为0.64%，在金属中仅次于铝、铁和镁。

热处理工艺参数对钛合金微观组织及性能的影响研究钛合金作为一种重要的结构材料，在航空、航天、船舶等领域得到了广泛的应用。

热处理是钛合金制造中不可或缺的工艺之一，对其微观组织和性能具有重要的影响。

本文旨在探究不同热处理工艺参数对钛合金微观组织及性能的影响。

一、热处理工艺及其影响热处理是指将材料加热到一定温度下并在特定条件下进行保温和冷却的一种加工工艺。

对于钛合金材料，热处理过程中的温度、保温时间和冷却速率等因素都会对其微观组织和性能产生影响。

1.温度对组织影响钛合金的热处理温度通常分为α+β区间和β区间两个范围。

在α+β区间内，温度范围为850℃-925℃，该区间下的热处理能够使钛合金经历相变，从而通过调控不同相之间的比例以达到控制微观组织和提高力学性能的目的。

而在β区间内，钛合金的温度通常控制在700℃-800℃，热处理后得到的是一种完全的β 相组织，该组织具有优良的加工性和韧性，但力学性能相对较差。

2.保温时间对组织影响保温时间是指材料在特定温度下停留的时间。

不同的保温时间会导致钛合金的相变比例发生变化，从而产生不同的微观组织。

一般来说，保温时间越长，相变比例越大，最终得到的钛合金的力学性能也越好。

3.冷却速率对组织影响冷却速率是指材料从高温状态下降温的速率。

对于钛合金材料而言，快速冷却速率能够得到更为细密的α'晶体，从而使钛合金材料具有更优异的力学性能和耐腐蚀性能。

适当的快速冷却还能使材料中的氢元素比例降低，降低钎接和焊接等工艺对材料的危害。

二、不同热处理工艺参数对钛合金的影响基于以上热处理工艺参数的影响机理，我们可以探究具体参数下钛合金的微观组织和性能变化情况。

1.温度对钛合金的影响不同温度下，钛合金的微观组织存在着显著差别。

在α＋β区间内，热处理温度越高，α相晶粒变大，粒界面减少，β相晶粒数量减少，晶界增多，晶格缺陷数量增加。

同时，热处理温度增加还能提高钛合金的抗氧化稳定性能和高温拉伸性能。

毕业设计(论文)开题报告00题目：Ti6Al4V合金不同热处理态下显微组织分析002011年3月5日001.毕业设计（论文）综述（题目背景、研究意义及国内外相关研究情况）1.1研究背景1.1.1钛合金的发展钛是20世纪50年代发展起来的一种重要的结构金属，它是第四周期第四族中的过渡元素，钛的比重在20℃时为4.5g/cm3，介于铝（2.7g/cm3）和铁（7.6g/cm3）之间，但比强度高于铝和铁。

经过适当的热处理后其强度可以达到1500MPa以上，这对于钢来说，在制作工艺上是非常难以达到的。

正是由于钛及钛合金所具有的密度小、高比强度、耐高温、耐腐蚀、无磁、透声、抗冲击振动及生物相容性好等良好的综合性能，而在航空、航天、国防、民用、体育及生物医学等各个领域开辟了广阔的应用前景[1,2]。

自海绵钛工业化以来，钛在工业上的广泛应用推动了钛工业的迅速发展，钛的生产能力正在逐年提升，并将陆续超过铅、锌、铜成为名副其实的第三金属。

世界上已探明的钛资源(以TiO2计)共有2418亿吨，具有经济开采价值的探明储量 (经济储量 )13182亿吨。

然而，由于冶炼困难，必须使用氯气与惰性气体或者在真空中进行，海绵钛的生产国至今仍限于日本、美国、俄罗斯和中国[3]。

钛及钛合金的高速发展，是与航空和航天技术的发展以及本身所特有的优异性能是分不开的。

如20世纪50～60年代，钛及钛合金的研究刚起步时主要是发展航空发动机用的高温钛合金和机体用的结构钛合金；70年代开发出一批耐蚀钛合金；80年代以来，耐蚀钛合金和高强钛合金得到进一步发展。

钛合金主要用于制作飞机发动机压气机部件，其次为火箭、导弹和高速飞机的结构。

1.1.2钛合金的制备技术钛合金材料的生产技术已达到较高水平，近年在技术量变上不断取得一定进展。

在钛合金传统的熔炼、铸造和成型工艺技术基础上开发并应用了不少新工艺、新技术。

在熔炼方面，冷床炉熔炼技术已成功应用于工业化生产，能熔炼25t重的无偏析和夹杂铸锭。

《TC4、TA19、Ti17钛合金的氧化行为研究》一、引言钛合金因其独特的物理和化学性质，如高强度、低密度和良好的耐腐蚀性，在航空、航天、医疗及化学工业中得到了广泛应用。

本文针对TC4、TA19、Ti17三种常见钛合金的氧化行为进行研究，分析其氧化过程中的相变、氧化膜的形成及生长机制，以期为实际生产与应用提供理论依据。

二、材料与方法1. 材料准备本研究所用材料为TC4、TA19、Ti17三种钛合金。

各合金的成分、组织结构均经过严格检测与确认。

2. 实验方法（1）氧化实验：将各钛合金样品置于高温炉中，控制不同的温度和时间进行氧化处理。

（2）相分析：利用X射线衍射（XRD）技术分析氧化前后各合金的相组成。

（3）表面形貌观察：采用扫描电子显微镜（SEM）观察氧化膜的表面形貌。

（4）能谱分析：利用能量色散谱（EDS）分析氧化膜的元素组成及分布。

三、实验结果1. 氧化过程中的相变（1）TC4钛合金：在氧化过程中，TC4钛合金表面形成了一层致密的氧化膜，随着温度的升高，α相和β相的比例发生变化，β相逐渐增多。

（2）TA19钛合金：TA19钛合金在氧化过程中相变较为复杂，除了α相和β相的变化外，还出现了其他新相的形成。

（3）Ti17钛合金：Ti17钛合金在氧化过程中相变较为稳定，主要形成α相和少量的β相。

2. 氧化膜的形成及生长（1）TC4钛合金：氧化膜均匀致密，随着氧化时间的延长，膜厚逐渐增加。

（2）TA19钛合金：氧化膜形成过程中伴有裂纹和孔洞的产生，影响了膜的致密性。

（3）Ti17钛合金：氧化膜形成迅速，且较为致密，没有明显的裂纹和孔洞。

四、讨论三种钛合金在氧化过程中均发生了相变，形成了不同的氧化膜。

TC4和Ti17的氧化膜较为致密，具有较好的保护作用；而TA19的氧化膜存在裂纹和孔洞，保护性较差。

这可能与各合金的成分、组织结构及氧化过程中的温度和时间有关。

在实际应用中，应根据具体需求选择合适的钛合金及相应的氧化处理条件。
