软件工程实验三(程序流程图和PAD图)

SHANGHAI UNIVERSITY<软件工程>实验总结学院计算机工程与科学学院学号10122050姓名王杰指导老师陈圣波日期2014.03实验一软件工程标准化文档一、实验目的1．了解国家标准GB/T8567-20062．熟悉软件产品开发文件的基本内容二、实验内容1.搜索和下载国家标准GB/T8567-2006。

2.通过阅读国家标准GB/T8567-2006，将以下文字填写完整：3.通过阅读国家标准GB/T8567-2006，填写以下表格：实验2 数据流分析【说明】某直达列车车票预售系统接受顾客的订票和取票业务。

1．顾客为了提前订票，可向系统提供个人信息及其预订购的车次和日期，系统根据个人信息是否齐全和车次是否正确来判断订票单是否合格。

对于合格的订票单，系统通过查找座位表审核相应的车次是否有剩余票。

如果有剩余票，则记录顾客个人信息以及订票信息，并向顾客提供取票单。

2．到了可以取票的时间，顾客向系统提供取票单，在检查单据合格的情况下，系统想顾客提供火车票。

3．售票员可以利用系统查询各车次车票的已订购、已售出和剩余情况。

【问题1】画出系统的顶层数据流图。

【问题2】对问题1的结果进行分解，画出0层和1层数据流图。

（1） 系统的顶层数据流图直达列车车票预售系统顾客不合格订票单取票单（2）0层数据流图1订票2取票订票信息表旅客信息表列车时刻表订票单取票通知无票通知火车票取票单3.查询工作人员各车次车票的已订购、已售出和剩余情况车次车票信息1层数据流图实验三下面为模块“产生毕业典礼学生表”的功能描述，请画出该模块的程序流程图和PAD 图。

记录StudentRecord 给出即将大学毕业的学生的姓名和平均分（GPA ）。

我们的目的是建立一个参加毕业典礼的学生表。

候选毕业的学生表从文件”StudRecs”读入。

因为学校规定：GPA 低于minGPA 的学生不能毕业，因此那些平均分低于minGPA 的学生不参加毕业典礼。

淮海工学院计算机科学系实验报告书课程名：《软件工程》题目：构造化设计实验班级：***********学号：*************姓名：*************考语：成绩：指导教师：批阅时间：年月日构造化设计验报告要求1 目的与要求 :1）系统学习和理解构造化软件工程设计阶段的基本任务、观点、原理、技术和方法；2）掌握设计阶段各样设计工具，如、层次图、程序流程图、N-S 图、 PAD图、判断表（树）、伪代码语言等工具的使用方法；3）经过理论学习和试验要逐渐提升运用构造化软件工程的设计理论、技术和方法解决实质问题的综合应用和实践创新能力；4）请借阅相关Microsoft Office Visio系统，预习系统相关的构造化设计工具和使用方法；5）依据实验题目要求独立达成构造化设计实验内容，禁止拷贝、剽窃别人设计成就；6）仔细书写实验报告, 并于下周 5 从前提交。

2实验内容或题目1. 针对自己第一次实验所达成的构造化剖析项目（或题目），选择所绘制的数据流图，E-R图、状态图，达成下边2、 3、 4、 5、 6 要求的构造化设计内容；2. 依据面向数据流图的构造化设计方法，并在优化所选择数据流图的基础上，导出项目的总体设计层次图（ H 图）；3. 依据详尽设计阶段所学的过程设计工具，分别选择程序流程图、盒图和PAD 图等设计工具，在第 2 所得层次图中选择几个主要模块进行详尽设计，画出相应设详尽计结果图形；4. 依据选择的 E-R 图进行数据库（以关系数据库模型为基准，进行数据库表及其关系设计）；5. 依据 H 图进行界面菜单设计（模拟菜单显示款式绘制菜单设计图），选择一个数据库表（实体）进行界面表单（数据编写界面）设计；6.选择第 3 步中某一模块的详尽设计结果，画出对应得流图，并计算其圈复杂度。

3实验步骤与源程序1．优化所选择数据流图要管理项目用户名、密码选择用户要考证用户名管理的项目提示挂屏幕显示和密码失成功银行项目申请挂失成功账户挂失选择挂失申请银行项目账户管理显示可管理项目要办理业务新密码选择用户要业务办理密码改正办理业务个人信息改正成功提示密码修填写票据改成功显示该用户个人信息屏幕显示可办理业务改正票据改正成功提示个人存取款转账信息改正存取款票据依据票据显转账票据成功转账票据示所选业务屏幕显示详细内容存取款票据贷款申请和凭据提示转账手机银行开通成功提示存取手机号和密码屏幕显示款成功网上银行开通缴费单贷款用户名和密码手机银行屏幕显示缴费贷出钱币手机银行账号网上银行提示申请提示开通成功成功网上银行账号缴费凭据屏幕显示屏幕显示提示开通提示花费成功已缴屏幕显示屏幕显示2．导出项目的整体设计层次图（H 图）；银行积蓄业务系统用户管理业务办理账户管理办注开开个通通账密人理销存转贷缴网手户码信银银取账款费上机挂修息行行款银银失改修卡卡行行改选提手择交输输卡抵缴缴开网开机银卡用入入存取折汇押费费卡银卡银行转户密密款款转款凭类凭信信信行卡帐信码码账证型据息息息信类息息型3.依据详尽设计阶段所学的过程设计工具，分别选择程序流程图、盒图和PAD 图等设计工具，在第2所得层次图中选择几个主要模块进行详尽设计，画出相应设详尽计结果图形；(1)流程图登录：存取款：开始开始填写票据输入用户名F 票据为T存款单输入密码提示输入信息有误查对密码记录存款信息计算利息用户名存在且密码正确打印存单F打印利息清单T登录成功发放票据结束结束办理银行卡：开始填写个人信息F 姓名为空T 提示姓名为空身份证号F码为空T提示身份证号银行卡类F 提示银行卡码为空型已选种类未选T两次密码F 提示两次密码一致输入不一致T提示办卡成功结束（ 2）盒图登录：存取款：（3） PAD 图登录：登岸成功用户名存在且密码正确提示错误业务办理：存取款存取款转账转账贷款贷款要办理的业务缴费缴费网上银行网上银行手机银行手机银行4.依据选择的E-R 图进行数据库（以关系数据库模型为基准，进行数据库表及其关系设计）；储户数据库：存取款数据库：银行数据库：5.依据 H 图进行界面菜单设计（模拟菜单显示款式绘制菜单设计图），选择一个数据库表（实体）进行界面表单（数据编写界面）设计；用户界面功能菜单：Form Title办理银行卡帐户管理存取款转帐缴费网上银行手机银行贷款注销银行卡密码改正存款卡内按期转活期水费开通网上银行开通手机银行助学贷款银行卡挂失取款卡内活期转按期电费改正信息改正信息住宅公积金个人信息改正历史明细汇款天然气注销网上银行注销手机银行短期小额贷款卡转帐手机充值长久抵押贷款卡折互转银行卡办理界面：办理银行卡欢迎进入银行卡办理系统姓名请输入密码：身份证号码家庭地址请再次输入密码：性别男女银行卡种类信誉卡积蓄卡银联卡确立清空返回6.选择第 3 步中某一模块的详尽设计结果，画出对应得流图，并计算其圈复杂度。

软件工程中的图软件工程导论中一般把软件的开发分为八个阶段：１.问题定义２.可行性研究３.需求分析４.总体设计（概要设计）５.详细设计６.编码和单元测试７.综合测试８.软件维护下面我们就说说各个阶段中与图的难解难分。

１. 问题定义问题定义阶段主要是根据用户的需求来定义用户需要解决的问题，用户要实现哪些功能。

２. 可行性研究可行性研究阶段就是看是否有一种使其在最小的代价，尽可能短的时间内，利益最大化的情况下解决问题的方案。

这个阶段的分析主要涉及以下几个图形工具。

2.1 系统流程图系统流程图是描述系统物理模型的一种传统工具。

它是表达数据在系统各部件之间流动的情况，而不是对数据加工处理的控制过程，它是物理数据流图而不是程序流程图。

系统流程图形象的呈现了软件的功能，即使不懂软件的人也可以轻松的看懂，可以说它是软件设计师与用户之间沟通、交流的有效工具。

2.2 数据流图数据流图是从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。

如果说系统流程图能让用户更好的明白系统的功能，那么数据流图则让用户更加明白系统的工作原理。

数据流图的基本符号：数据流图的使用例子：2.3 数据字典数据字典就是数据的信息的集合，也可以说就是对上面提到的数据流图中的所有元素的定义的集合。

数据字典的主要作用就是在软件的分析与设计阶段方便我们查阅不甚了解的数据的描述信息。

３. 需求分析需求分析阶段主要确定系统必须做什么。

比如用户对系统的要求，确定目标系统所有的功能，确定系统运行的硬件和软件环境，系统性能要求，出错处理要求，接口需求，验证软件需求等等。

3.1 E-R图E-r图的主要作用就是把用户的数据要求用可视化的图形呈现出来。

3.2 状态转换图状态转换图说白了就是系统的行为建模，就是通过描述系统的状态以及引起状态变化的事件来表示系统的行为，将系统运行时详细的状态变化呈现给用户。

软件工程大作业（2）（答案）软件工程作业第二部分一、填空1.结构化分析方法的分析策略是___自顶向下逐步求精_______。

2.衡量模块独立性的两个定性标准是_耦合性与内聚性________。

3.软件集成测试的方法主要有两种，它们是___渐增式与非渐增式测试_______。

4.继承性是子类自动共享其父类的__数据结构和方法____________机制。

5.在面向对象方法中，人们常用状态图描述类中对象的___动态行为________。

6.规定功能的软件，在一定程度上能从错误状态自动恢复到正常状态，则称该软件为____容错_____软件。

7.可行性研究的目的是用最小的代价在尽可能短的时间内确定该软件项目_是否值得开发_。

8.需求分析阶段，分析人员要确定对问题的综合需求，其中最主要的是__功能需求_。

9.软件生存周期中时间最长、花费的精力和费用最多的一个阶段是__维护_____阶段。

10.对象之间进行通信叫做__消息_____。

11.计算机辅助软件工程这一术语的英文缩写为_CASE_______。

12．McCall提出的软件质量模型包括______11________个软件质量特性。

13.为了便于对照检查，测试用例应由输入数据和预期的___输出结果____两部分组成。

14.软件结构是以____模块__________为基础而组成的一种控制层次结构。

15.结构化语言(PDL)是介于自然语言和____形式语言____之间的一种半形式语言。

16.软件概要设计的主要任务就是__软件结构的设计______。

17.结构化程序设计方法是使用___三种基本控制结构____构造程序。

18.软件开发是一个自顶向下逐步细化和求精过程，而软件测试是一个__自底向上或相反顺序 _____集成的过程。

19.在建立对象的功能模型时，使用的数据流图中包含有处理、数据流、动作对象和__数据存储对象_____。

二、选择1.UML是软件开发中的一个重要工具，它主要应用于哪种软件开发方法( C )A、基于瀑布模型的结构化方法B、基于需求动态定义的原型化方法C、基于对象的面向对象的方法D、基于数据的数据流开发方法2.面向对象的开发方法中，（B）将是面向对象技术领域内占主导地位的标准建模语言。

综合练习一答案一．选择题：1．软件危机出现于____，为了解决软件危机，人们提出了用____的原理来设计软件，这是软件工程诞生的基础。

A．50年代末B．60年代初C．60年代末D．70年代初A．运筹学B．工程学C．软件学D．软件学E．数字2．开发软件需高成本和产品的低质量之间有着尖锐的矛盾，这种现象称作____。

A.软件投机B．软件危机C．软件工程D．软件产生3．产生软件危机的原因有如下几点，除了______。

A、软件开发过程未经审查B、软件开发不分阶段，开发人员没有明确的分工C、所开发的软件，除了程序清单外，没有其他文档D、采用工程设计的方法开发软件，不符合软件本身的特点4．软件工程学是应用科学理论和工程上的技术指导软件开发的学科，其目的是____。

A．引入新技术提高空间利用率B．用较少的投资获得高质量的软件C．缩短研制周期扩大软件功能D．硬软件结合使系统面向应用5．请按顺序写出软件生命期的几个阶段____，____ ，____，____，____，____。

A．维护B．测试C．详细设计D．概要设计E．编码F．需求分析6．瀑布模型把软件生存周期划分为软件定义、软件开发和____三个阶段，而每一阶段又可细分为若干个更小的阶段。

A．详细设计B．可行性分析C．运行及维护D．测试与排错7．划分软件生存周期的阶段时所应遵循的基本原则是_____。

A、各阶段的任务尽可能相关性B、各阶段的任务尽可能相对独立C、各阶段的任务在时间上连续D、各阶段的任务在时间上相对独立8．一个软件项目是否进行开发的结论是在______文档中作出的。

A、软件开发计划B、可行性报告C、需求分析说明书D、测试报告9．分析员是____。

A．用户中系统的直接使用者B．用户和软件人员的中间人C．软件的编程人员D。

用户和软件人员的领导10．下列叙述中，_______不属于数据字典的作用。

A、作为编码阶段的描述工具B、为用户与开发人员之间统一认识C、作为概要设计的依据D、为需求分析阶段定义各类条目11．使用结构化分析方法时，采用的基本手段是____。

1．软件危机出现于____，为了解决软件危机，人们提出了用____的原理来设计软件，这是软件工程诞生的基础。

A．50年代末B．60年代初C．60年代末D．70年代初A．运筹学B．工程学C．软件学D．软件学E．数字2．开发软件需高成本和产品的低质量之间有着尖锐的矛盾，这种现象称作____。

A.软件投机B．软件危机C．软件工程D．软件产生3．产生软件危机的原因有如下几点，除了______。

A、软件开发过程未经审查B、软件开发不分阶段，开发人员没有明确的分工C、所开发的软件，除了程序清单外，没有其他文档D、采用工程设计的方法开发软件，不符合软件本身的特点4．软件工程学是应用科学理论和工程上的技术指导软件开发的学科，其目的是____。

A．引入新技术提高空间利用率B．用较少的投资获得高质量的软件C．缩短研制周期扩大软件功能D．硬软件结合使系统面向应用5．请按顺序写出软件生命期的几个阶段____，____ ，____，____，____，____。

A．维护B．测试C．详细设计D．概要设计E．编码F．需求分析6．瀑布模型把软件生存周期划分为软件定义、软件开发和____三个阶段，而每一阶段又可细分为若干个更小的阶段。

A．详细设计B．可行性分析C．运行及维护D．测试与排错7．划分软件生存周期的阶段时所应遵循的基本原则是_____。

A、各阶段的任务尽可能相关性B、各阶段的任务尽可能相对独立C、各阶段的任务在时间上连续D、各阶段的任务在时间上相对独立8．一个软件项目是否进行开发的结论是在______文档中作出的。

A、软件开发计划B、可行性报告C、需求分析说明书D、测试报告9．分析员是____。

A．用户中系统的直接使用者B．用户和软件人员的中间人C．软件的编程人员D。

用户和软件人员的领导10．下列叙述中，_______不属于数据字典的作用。

A、作为编码阶段的描述工具B、为用户与开发人员之间统一认识C、作为概要设计的依据D、为需求分析阶段定义各类条目11．使用结构化分析方法时，采用的基本手段是____。

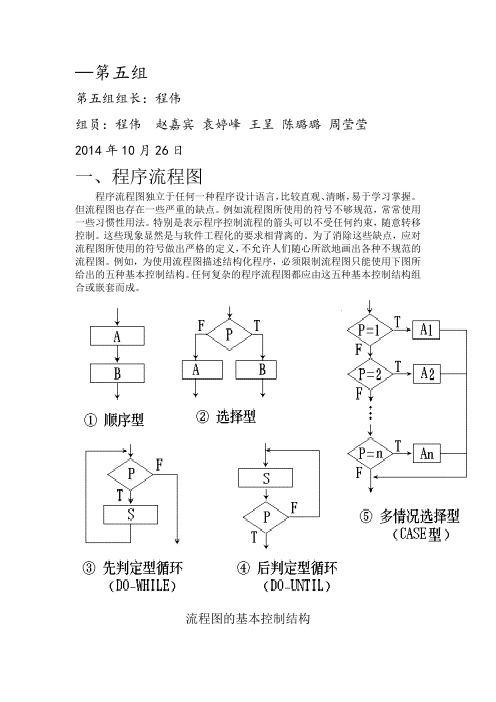

—第五组第五组组长：程伟组员：程伟赵嘉宾袁婷峰王呈陈璐璐周莹莹2014年10月26日一、程序流程图程序流程图独立于任何一种程序设计语言，比较直观、清晰，易于学习掌握。

但流程图也存在一些严重的缺点。

例如流程图所使用的符号不够规范，常常使用一些习惯性用法。

特别是表示程序控制流程的箭头可以不受任何约束，随意转移控制。

这些现象显然是与软件工程化的要求相背离的。

为了消除这些缺点，应对流程图所使用的符号做出严格的定义，不允许人们随心所欲地画出各种不规范的流程图。

例如，为使用流程图描述结构化程序，必须限制流程图只能使用下图所给出的五种基本控制结构。

任何复杂的程序流程图都应由这五种基本控制结构组合或嵌套而成。

流程图的基本控制结构实例：输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

流程图：二、盒图（N-S图）Nassi和Shneiderman 提出了一种符合结构化程序设计原则的图形描述工具，叫做盒图，也叫做N-S图。

任何一个N-S 图，都是前面介绍的五种基本控制结构相互组合与嵌套的结果。

当问题很复杂时，N-S图可能很大。

N-S图的五种基本控制结构实例：输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

盒图三、PAD 图PAD是Problem Analysis Diagram的缩写，它是日本日立公司提出，由程序流程图演化来的，用结构化程序设计思想表现程序逻辑结构的图形工具。

PAD也设置了五种基本控制结构的图式，并允许递归使用。

PAD的基本控制结构实例：输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

软件工程学习资料（1）一、填空1、软件工程学的内容可包括理论、结构、方法、工具、环境、管理、规范等。

2、N－S图中的顺序结构：在PAD图中表示为：PAD图设置五种基本控制结构，并允许递归使用。

3、模块的独立程度可以由两个定性标准度量，这两个标准分别称为内聚和耦合。

耦合衡量不同模块彼此之间相互依赖的紧密程度。

内聚衡量一个模块内部各个元素彼此结合的紧密程度。

4、软件测试方法按测试过程是否在实际应用环境中分为静态分析和动态测试。

二、单项选择题1、模块在同一段时间内完成各种初始化工作，这属于。

A.偶然内聚B.逻辑内聚C.时间内聚D.过程内聚2、在编程安全方法方面，一般来说无法做到。

A. 避开错误B.完美无缺，绝无错误C. 冗余D.设计防错程序3、在衡量软件质量时，最重要的标准是。

A. 成本低B. 可维护性好C. 符合要求D. 界面友好4、下列工具中，不属于详细设计工具的是。

A. 测试工具B. 图形工具C. 表格工具D. 语言工具5、下列哪个做法会导致不利的语句结构A.避免使用ELSE GOTO结构B.对递归定义的数据结构尽量不再使用递归过程C.模块功能尽可能单一化，模块间的耦合能够清晰可见D.利用信息隐蔽，确保每一个模块的独立性三、判断题1、Jackson系统开发方法是一种典型的面向对象的分析设计方法。

（×）2、HIPO图是由一组IPO图加一张HC图组成，是美国IBM公司在软件设计中使用的主要表达工具。

（√）3、在软件开发中采用原型系统策略的主要困难是成本问题。

（√）4、软件开发所需的资源可以画成一个金字塔，塔的高层最基本的资源是人。

（√）5、下图表示的是WHILE 型循环。

（×6的顺序，而数据流图只反映数据的流向，不反映处理逻辑的先后。

（√）四、问答题1、什么是软件答：软件是一种产品，包含下面三方面的含义。

（1）在运行中能提供所希望的功能和性能的指令集（即程序）；（2）使程序能够正确运行的数据结构；（3）描述程序研制过程、方法所用的文档。

软件⼯程综合应⽤例题解析软件⼯程综合应⽤例题第⼀部分《结构化软件开发⽅法》1、根据下列描述，画出教材征订系统的第⼀层数据流图。

学⽣⼊学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。

各种资⾦往来通过学校的会计科办理。

解：2、⾼考录取统分⼦系统有如下功能：(1) 计算标准分：根据考⽣原始分计算，得到标准分，存⼊考⽣分数⽂件；(2) 计算录取线分：根据标准分、招⽣计划⽂件中的招⽣⼈数，计算录取线，存⼊录取线⽂件。

试根据要求画出该系统的数据流程图，并将其转换为软件结构图。

解：（1）数据流图：（2）软件结构图：①原始分②标准分③招⽣计划④录取线 3、有下列伪码程序: STARTINPUT (M,N) IF M>=10 THEN X:=10 ELSE X:=l ENDIF IF N>=20 THEN Y:=20 ELSE Y:=2 ENDIFPRINT(X,Y) STOP设计该程序的语句覆盖和路径覆盖测试⽤例。

解：语句覆盖测试⽤例为①M=9(或②M=l0(或>=10),N=20(或>=20)路径覆盖的测试⽤例为①M=9,N=19;②M=9、N=20;③M=l0,N=l9;④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S图）、PAD图。

START IF p THENWHILE q DOFEND DOELSEBLOCKgnEND BLOCKEND IFSTOP解：5、根据下⾯程序流程图，给出测试⽤例：解：路径覆盖可使⽤测试⽤例：⑴【A=1，B=1，X=1】⑵【A=1，B=1，X=2】⑶【A=3，B=0，X=1】⑷【A=2，B=0，X=4】边覆盖，可使⽤测试⽤例：⑴【A=3，B=0，X=3】⑵【A=2，B=1，X=1】判定覆盖的测试⽤例：⑴【（A=3，B=0，X=3）】⑵【（A=2，B=1，X=1）】语句覆盖，可使⽤测试⽤例：【 A=2，B=0，X=3 】6、下⾯是⼀段求最⼤值的程序，其中datalist是数据表，n是datalist的长度。

20122831—第五组第五组组长：程伟组员：程伟赵嘉宾袁婷峰王呈陈璐璐周莹莹2014年10月26日一、程序流程图程序流程图独立于任何一种程序设计语言，比较直观、清晰，易于学习掌握。

但流程图也存在一些严重的缺点。

例如流程图所使用的符号不够规范，常常使用一些习惯性用法。

特别是表示程序控制流程的箭头可以不受任何约束，随意转移控制。

这些现象显然是与软件工程化的要求相背离的。

为了消除这些缺点，应对流程图所使用的符号做出严格的定义，不允许人们随心所欲地画出各种不规范的流程图。

例如，为使用流程图描述结构化程序，必须限制流程图只能使用下图所给出的五种基本控制结构。

任何复杂的程序流程图都应由这五种基本控制结构组合或嵌套而成。

流程图的基本控制结构实例：输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

流程图：二、盒图（N-S图）Nassi和Shneiderman 提出了一种符合结构化程序设计原则的图形描述工具，叫做盒图，也叫做N-S图。

任何一个N-S 图，都是前面介绍的五种基本控制结构相互组合与嵌套的结果。

当问题很复杂时，N-S图可能很大。

N-S图的五种基本控制结构实例：输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

盒图三、PAD 图PAD是Problem Analysis Diagram的缩写，它是日本日立公司提出，由程序流程图演化来的，用结构化程序设计思想表现程序逻辑结构的图形工具。

PAD也设置了五种基本控制结构的图式，并允许递归使用。

PAD的基本控制结构实例：输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

动物传染病及防疫考试题及答案一、单项选择题（1×30）1．传染病流行的三个基本环节有传染源、传播途径和。

A．免疫动物 B．易感动物 C．家禽 D．家畜2．注射油乳剂灭活苗后产生的抗体比注射相同的活疫苗产生的抗体。

自测试卷一.单项选择（1×20）1. 在开发软件项目时，生产率并不一定随参与人数的增加而成比例增加，其主要原因是（）。

A. 工作阶段间的等待时间B. 产生原型的复杂性C. 参与人员所需的工作站数目D. 参与人员之间通信困难2. （）引入了“风险驱动”的思想，是用于大规模的内部开发项目。

A. 增量模型B. 喷泉模型C. 原型模型D. 螺旋模型3. 在数据流图中，当数据流向或流自文件时（）。

数据流要命名，数据存储不必命名数据流不必命名，有数据存储名就足够了数据流和数据存储均要命名，因为流入和流出的数据流时不一样的数据流和数据存储（或文件）都不要命名，通过加工可自然反映4. 在数据流图中，符号□用来表示（）。

A. 处理B. 外部实体C. 数据存储D. 数据源点5. 软件危机的主要表现中包括软件质量差，而引起软件质量差的主要原因是（）。

没有软件质量标准软件开发人员素质较差用户经常干预软件开发工作软件开发人员未遵循国际软件质量标准6. 如果一个模块访问另一个模块的内部数据，则模块间的耦合属于（）耦合。

A. 数据B. 内容C. 环境D.控制7. 在人机界面的设计过程中，应该需要考虑下列问题（）。

Ⅰ. 系统响应时间Ⅱ. 输入输出数据Ⅲ. 出错信息处理Ⅳ. 用户帮助A.Ⅰ、Ⅰ和ⅢB. Ⅰ、Ⅱ和ⅣC. Ⅱ、Ⅲ和ⅣD. 以上都正确8. 软件测试方法中的（）属于静态测试方法。

A. 人工检测B. 路径覆盖C. 黑盒法D. 边界值法9. 软件设计包含过程设计、接口设计、体系结构设计和数据设计，其中最后完成的设计是（）。

A. 过程设计B.接口设计C. 体系结构设计D. 数据设计10. 与设计测试用例无关的文档是（）。

A. 需求说明书B. 设计说明书C. 项目开发计划D. 源程序11. 逻辑覆盖标准主要用于（）。

A. 黑盒测试方法B.白盒测试方法C. 灰盒测试方法D. 软件验证方法12. 回归测试是（）中最常用的方法。

软件工程习题及答案一、选择题：1. 为了提高测试的效率，应该。

A、随机地选取测试数据B、取一切可能的输入数据作为测试数据C、在完成编码后制定软件的测试计划D、选择发现错误可能性大的数据作为测试数据2. 与设计测试数据无关的文档是。

A、需求说明书B、设计说明书C、源程序D、项目开发设计3. 结构设计是一种应用最广泛的系统设计方法，是以为基础、自顶向下、逐步求精和模块化的过程。

A、数据流B、数据流图C、数据库D、数据结构4. 概要设计的结果是提供一份。

A、模块说明书B、框图C、程序D、数据结构5. 需求分析是由分析员经了解用户的要求，认真细致地调研、分析，最终应建立目标系统的逻辑模型并写出。

A、模块说明书B、软件规格说明书C、项目开发计划D、合同文档6. 注释是提高程序可读性的有效手段，好的程序注释占到程序总量的。

A、1/6B、1/5C、1/4D、1/37. 变换型和事务型是程序结构的标准形式。

从某处获得数据，再对这些数据作处理，然后将结果送出是属于。

A、变换型B、事务型8. PAD（Problem Analysis Diagram）图是一种工具。

A、系统描述B、详细设计C、测试D、编程辅助9. 分层数据流图是一种比较严格又易于理解的描述方式，它的顶层描绘了系统的。

A、总貌B、细节C、抽象D、软件的作者10. 数据流图中，当数据流向或流自文件时，。

A、数据流要命名，文件不必命名B、数据流不必命名，有文件名就足够了C、数据流和文件均要命名，因为流出和流进数据流是不同的D、数据流和文件均不要命名，通过加工可自然反映出11. 分析员是。

A、用户中系统的直接使用者B、用户和软件人员的中间人C、软件的编程人员D、用户和软件人员的领导12. 在软件开发中，有利于发挥集体智慧的一种做法是。

A、设计评审B、模块化C、主程序员制D、进度控制13. 在开发软件时，可用来提高程序员的工作效率。

A、程序开发环境B、操作系统的作业管理功能C、编译程序的优化功能D、并行运算的大型计算机14. 结构化程序设计主要强调程序的。

一、选择题1．下列耦合度表示中，最弱的耦合形式是( )。

A．特征耦合 B．公共耦合 C．数据耦合 D．数据结构2．一个模块传送给另一模块的参数是由单个数据项组成的数组，它属于( )耦合。

A．数据型B、复合型C、内容型D、公共型3．PAD（Problem Analysis Diagram）图是一种( )工具。

A．系统描述 B．详细设计 C．测试 D．编程辅助4．下列系统设计工具中，( )不属于详细设计工具。

A．N—S图 B．数据流图 C．程序流程图 D．PAD 5．程序流程图、N-S图和PAD图是( )使用的表达工具。

A．设计阶段的概要设计B．设计阶段的详细设计C．编码阶段D．测试阶段二、填空题1．详细设计的任务是确定每个模块的内部特性，即模块的算法、。

2．是对软件结构中模快间关联程度的一种度量。

3．独立路径是指包括一组以前没有处理的语句或条件的一条路径。

从程序图来看，一条独立路径是至少包含有一条的边的路径。

4．成本效益分析的目的是从角度评价开发一个项目是否可行。

三、应用题1．系统设计的内容是什么？答案：一、1．C 2．A 3．B 4．B 5．B二、1．使用的数据2．耦合度3．在其他独立路径中未有过4．经济三、1．系统设计阶段先从高层入手，然后细化。

系统设计要决定整个结构及风格，这种结构为后面设计阶段的更详细策略的设计提供了基础。

（1）系统分解。

系统中主要的组成部分称为子系统，子系统既不是一个对象也不是一个功能，而是类、关联、操作、时间和约束的集合。

每次分解的各子系统数目不能太多，最底层子系统称为模块。

（2）确定并发性。

分析模型、现实世界及硬件中不少对象均是并发的。

系统设计的一个重要目标就是确定哪些是必须同时动作的对象，哪些不是同时动作的对象。

后者可以放在一起，而综合成单个控制线或任务。

（3）处理器及任务分配。

各并发子系统必须分配给单个硬件单元，要么是一个一般的处理器，要么是一个具体的功能单元，必须完成下面的工作：估计性能要求和资源需求，选择实现子系统的硬软件，将软件子系统分配给各处理器以满足性能要求和极小化处理器之间的通信，决定实现各子系统的各物理单元的连接。
