土方专项方案计算书
一、工程概况1.1 项目名称：XX房地产开发项目1.2 项目地点：XX市XX区1.3 建设单位：XX房地产开发有限公司1.4 设计单位：XX建筑设计研究院1.5 施工单位：XX建筑工程有限公司二、土方工程概况2.1 工程规模：本项目土方工程主要包括场地平整、基坑开挖、土方回填等。
2.2 土方量：根据设计图纸及现场实际情况，项目土方总量约为15万立方米。
三、编制依据3.1 国家标准《建筑地基基础工程施工及验收规范》（GB 50007-2011）3.2 《建筑工程施工质量验收统一标准》（GB 50300-2013）3.3 《建筑土石方工程施工及验收规范》（GB 50201-2012）3.4 《施工现场临时用电安全技术规范》（JGJ 46-2005）3.5 《施工现场机械设备检查技术规范》（JGJ 160-2016）四、计算方法4.1 土方量计算根据设计图纸及现场实际情况，本项目土方量计算如下：（1）场地平整：场地平整土方量为5万立方米；（2）基坑开挖：基坑开挖土方量为7万立方米；（3）土方回填：土方回填量为3万立方米。
4.2 土方运输计算根据土方量计算结果，本项目土方运输如下：（1）场地平整：需运输土方5万立方米；（2）基坑开挖：需运输土方7万立方米；（3）土方回填：需运输土方3万立方米。
4.3 土方施工机械计算根据土方量及运输距离，本项目需配备以下施工机械：（1）挖掘机：4台；（2）自卸汽车：10辆；（3）推土机：2台；（4）装载机：2台。
五、施工进度计划5.1 场地平整：预计工期为30天；5.2 基坑开挖：预计工期为45天；5.3 土方回填：预计工期为30天。
六、施工安全措施6.1 严格按照国家及地方相关法规、规范要求，做好施工安全管理工作；6.2 施工现场应设置明显的安全警示标志；6.3 施工机械操作人员应持证上岗，确保操作安全；6.4 加强施工现场安全巡查，及时发现并消除安全隐患。
七、环境保护措施7.1 严格按照国家及地方相关法规、规范要求，做好施工现场环境保护工作；7.2 施工现场应设置围挡，防止扬尘污染；7.3 施工现场产生的废水、废气等污染物应进行处理达标后排放；7.4 加强施工现场绿化，减少施工对环境的影响。
工程施工方案计算书
一、工程概况项目名称：某住宅小区A栋楼项目地点：XX市XX区XX路XX号建设单位：XX房地产开发有限公司施工单位：XX建筑工程有限公司工程规模：A栋楼为18层住宅楼，总建筑面积为12,000平方米，建筑高度为56米。
二、施工方案1. 工程施工顺序：（1）土方工程：平整场地、基础开挖、回填；（2）基础工程：基础垫层、基础结构施工；（3）主体结构工程：主体结构框架、剪力墙、梁、板等；（4）装饰装修工程：内墙抹灰、外墙涂料、地面铺设等；（5）设备安装工程：水电安装、通风、空调、电梯等；（6）室外工程：绿化、道路、排水等。
2. 施工方法：（1）土方工程：采用机械开挖，人工配合清理；（2）基础工程：采用钢筋混凝土结构，基础垫层采用C15混凝土；（3）主体结构工程：采用现浇钢筋混凝土框架结构；（4）装饰装修工程：采用干挂石材、涂料、瓷砖等；（5）设备安装工程：按照相关规范和设计要求进行安装。
三、主要材料及设备1. 主要材料：（1）水泥：P.O 42.5级；（2）砂：中砂；（3）石子：5-25mm碎石；（4）钢筋：HRB400级；（5）钢材：Q235-B级；（6）木材：建筑木材；（7）砖：MU10级；（8）加气混凝土砌块：600×200×100mm；（9）涂料：外墙涂料；（10）瓷砖：地砖、墙砖等。
2. 主要设备：（1）挖掘机；（2）推土机；（3）搅拌机；（4）钢筋加工机械；（5）模板；（6）混凝土输送泵；（7）建筑起重机械；（8）电梯；（9）水电安装设备；（10）通风、空调设备。
四、施工进度计划1. 土方工程：30天；2. 基础工程：45天；3. 主体结构工程：120天；4. 装饰装修工程：90天；5. 设备安装工程：30天；6. 室外工程：30天。
五、施工质量保证措施1. 严格按照国家及行业相关规范和设计要求进行施工；2. 选用合格的材料和设备，确保工程质量；3. 加强施工过程中的质量监控，及时发现和解决问题；4. 加强施工人员的技术培训，提高施工质量意识；5. 实施工程质量责任制度，明确各岗位的质量责任。
土方边坡计算计算书
土方边坡计算书本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社等相关文献进行编制。
本工程基坑壁需进行放坡，以保证边坡稳定和施工操作安全。
基坑挖方安全边坡按以下方法计算。
一、参数信息:坑壁土类型：淤泥质二坑壁土的重度γ(kN/m3)：17.25坑壁土的内摩擦角φ(°)：12.5坑壁土粘聚力c(kN/m2)：12.5基坑开挖深度h (m)：6.0二、挖方安全边坡计算:挖方安全边坡按以下公式计算：h=2×c×sinθ×cosφ/(γ×sin2((θ-φ)/2))其中θ- -土方边坡角度(°)解得，sinθ= 0.929则，θ= 68.326°> φ=12.50°，为陡坡坡度：1 / tanθ =0.4本工程的基坑壁最大土方坡度为1：0.4(垂直：水平)。
土坡稳定性计算书本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。
本计算书采用毕肖普法进行分析计算，假定滑动面为圆柱面及滑动土体为不变形刚体，还同时考虑了土条两侧面的作用力。
一、参数信息:条分方法：毕肖普法；条分块数：4；不考虑地下水位影响；放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m) 条分块数1 6.00 3.00 6.00 0.00荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布10.00 1 4土层参数：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C饱容重(m) (kN/m3) (°) (kPa) (kN/m3)1 淤泥质二 2.00 17.25 12.50 12.501.002 粘性土8.00 17.25 14.50 14.001.00二、计算原理:根据土坡极限平衡稳定进行计算。
暗挖工程施工计算书包括(3篇)
第1篇一、工程概况本工程为某城市地铁隧道工程，隧道全长2.5公里，采用暗挖法施工。
隧道最大埋深约15米，最小埋深约3米，隧道断面为圆形，直径约6.5米。
地质条件为软土层，地下水位较高，隧道周边环境复杂。
二、施工计算1. 土压力计算根据地质勘察报告，软土层土的重度γ=18kN/m³，内摩擦角φ=5°，土的粘聚力c=10kPa。
根据朗肯土压力理论，计算土压力如下：主动土压力E_a = γHcos²(45°+φ/2) = 18 15 cos²(45°+5°/2) ≈78.5kN/m²被动土压力E_p = γHcos²(45°-φ/2) = 18 15 cos²(45°-5°/2) ≈125.6kN/m²2. 支护结构设计根据土压力计算结果，选择合适支护结构。
本工程采用复合式衬砌，包括初期支护和二次衬砌。
初期支护：采用锚杆-钢筋网-喷射混凝土结构。
锚杆直径25mm，间距1m×1m，锚固长度1.5m。
钢筋网采用Φ8@200×200mm，喷射混凝土强度等级C20。
二次衬砌：采用现浇钢筋混凝土结构，厚度0.5m，混凝土强度等级C30。
3. 施工计算（1）锚杆施工锚杆长度 L = 1.5m，锚杆间距S = 1m×1m，锚杆直径 D = 25mm，锚杆施工效率V = 10根/h。
锚杆施工时间 T_锚杆 = 总锚杆数 / 锚杆施工效率 = (2.5 3.14 6.5 1) / 10 ≈ 8.1h（2）钢筋网施工钢筋网面积 A_钢筋网 = 隧道周长隧道高度= 2 3.14 6.5 15 ≈ 1545m²钢筋网施工效率 V_钢筋网= 50m²/h钢筋网施工时间 T_钢筋网 = 钢筋网面积 / 钢筋网施工效率= 1545 / 50 ≈ 31h（3）喷射混凝土施工喷射混凝土厚度 H_混凝土 = 0.15m，喷射混凝土强度等级C20。
重力坝工程量计算书
重力坝坝体工程量计算非溢流坝段1#：右岸断面1混凝土面积为17.5㎡，土方开挖为24.38㎡；断面2混凝土面积为128.71㎡，土方开挖为120.69㎡；断面3混凝土面积为128.71㎡，土方开挖为27.12㎡。
断面1与断面2距离为12.26m，断面2与断面3距离为8m则坝段1#混凝土方量为（17.5+128.71）/2*12.26+128.71*8=1925.947 m³土方开挖量为（24.38+120.69）/2*12.26+（120.69+27.12）/2*8=1480.519 m³非溢流坝段2#：右岸断面3混凝土面积为128.71㎡，土方开挖为27.12㎡；断面4混凝土面积为365.09㎡，土方开挖为163.88㎡；断面5混凝土面积为365.09㎡，土方开挖为120.69㎡。
断面3与断面4距离为14m，断面4与断面5距离为8m则坝段2#混凝土方量为（128.71+365.09）/2*14+365.09*8=6377.32 m³土方开挖量为（27.12+163.88）/2*14+（163.88+120.69）/2*8=2475.28 m³非溢流坝段3#：右岸断面5混凝土面积为365.09㎡，土方开挖为120.69㎡；断面6混凝土面积为982.6㎡，土方开挖为605.06㎡；断面7混凝土面积为982.6㎡，土方开挖为248.77㎡。
断面5与断面6距离为14m，断面6与断面7距离为8m则坝段3#混凝土方量为（982.6+365.09）/2*14+982.6*8=17294.63 m³土方开挖量为（120.69+605.06）/2*14+（605.06+248.77）/2*8=8495.57 m³非溢流坝段4#：右岸断面7混凝土面积为982.6㎡，土方开挖为248.77㎡，断面8混凝土面积为2380.91㎡，土方开挖为616.29㎡；断面9混凝土面积为2380.91㎡，砂砾石开挖为907.56㎡；。
手算工程量计算书大全(共35套表格)
1.00 1.00 1.00 1.00 1.00 1.00 1.00
140
21.60
12.00
3.00
5.00
15.08
11.10
18.30
11.10
31.00
3.50
127.34*47.2-985.22-1242.56
1.00 1.00 1.00
32.20 8.70 8.70
0.20 0.20 0.20 0.20 0.20 0.20 0.20
铝合金隔断 铝合金隔断 铝合金隔断 铝合金隔断 铝合金隔断
25.00 5.00 15.00 5.00 30.00
1.40 10.05 1.40 3.00 1.40
0.20 4.50 4.50 0.20 4.50 4.50
0.60 1.41 1.80 1.80 1.80 1.80 1.20
m3
0.54
m3
1.27
m3
23.76
m3
15.84
m3
20.74
m3
13.82
m3
1.38
m2
70.00
m2
100.50
m2
42.00
m2
30.00
m2
84.00
第 3 页，共 11 页
6 二~六层盥洗间4
7 二~六层盥洗间5
8 二~六层盥洗间5
9 二~六层盥洗间6
10 二~六层盥洗间6
11 二~六层盥洗间7
炉渣回填层
墙面抹灰 底板抹灰 顶板抹灰
3.00 6.00 3.00 6.00 12.00 12.00 3.00 3.00 3.00
1.00 1.40
0.30 1.40
工程量计算书
工程量计算书一、土石方工程1.平整场地清单量S=49.2*（16.2-1.8-1.8+0.2）+（3.7+0.2）*0.8*2+（3.8*2+0.2）*0.8*2+（3.1+2.6+3.1+0.2）*1*3+（2.6+0.2）*0.8*3=682.2m²计价量S′=682.2+（49.2+2*2）*2+（16.2-1.8-1+0.2+2）*2*2+3.7*2*2+3.1*2*6+2.6*2*3+（1.2*2+1.6*2+2）*3=963.8m²2.挖一般土方：挖土深度6.6-0.7=5.9mV=［（49+1.4*2）*（16.2-1-1.8+0.5*2）+（3.1*2+2.6+1.7+1）*（0.5+1.25）*2+（3.1*2+2.6+1.1*2）*（0.5+1.25）］*5.9+（3.3*3.6*3+5.95*2.6+2.6*4.4*2）*0.2=5526.453m³计价量：考虑工作面，地下室做防水，基础外边外扩1m，放坡系数：机械开挖，坑内作业，选择0.33V′=（A+2C+KH）*（B+2C+KH）*H+1/3*K²H³=（49+1.4*2+2*0.7+0.33*5.53）*（15.2+0.5+0.45+2*0.7+0.33*5.53）*5.53+1/3*0.33²*5.53³=5901.68m³3.挖基坑土方V=（2.2+0.7*2）*（2.6+0.7*2）*3*（8.18-5.53-0.7）=84.24m³4.土方回填V（垫层）=［（49+1.4*2+0.1*2）*（13.4+0.5*2+0.1*2）+（1+1.25-0.5）*（1.2+3.1*2+ 2.6+0.5+1+0.1*2）*2+（1.25+1+0.5）*（10+1.1*+0.1*2）］*0.1=84.89m³V（防水找平层）=848.9*0.07=59.423m³V（褥垫层）=850.75*0.2=170.15m³V（满堂基础）=［（49+1.4*2）*（13.4+1）+11.5*1.75*2+12.2*1.75］*0.7+（3.3*3.6*3+5.95*2.6+2.6*4.4*2）*0.9+43.2*1.95=736.095m³V（地下室）=［49.2*13.6+（3.1*2+2.6+0.2）*1.2*3］*（5.53-0.7）=3388.35m³V（回填）=5526.45+84.24-84.89-59.423-170.15-736.095-3388.35=1171.78m³5.余方弃置V=5526.45+84.24-1171.78=4438.91m³二、砌筑工程：标准层第四层1.砌体墙 200厚外墙1轴：V=［5.6（长度）*2.9（墙高）*0.2（墙厚）-0.72（扣窗）-0.532（扣梁）］*2（根数）=3.992m³V=（3.8*2.9*0.2-0.3-0.366）*2=2.076m³J轴：V=（1.9*2.9*0.2-0.54-0.19）*3=1.116m³V=（2.4*2.9*0.2-0.285-0.24）*3=2.601m³V=（1.9*2.9*0.2-0.54-0.19）*3=1.116m³H轴：V=（3*2.9*0.2-0.54-0.3）*2=1.8m³V=（2.1*2.9*0.2-0.45-0.21）*4=2.232m³V=（3.4*2.9*0.2-0.27-0.258）*4=5.776m³V=（1.4*2.9*0.2-0.126）*2=1.372m³F轴：V=（2*2.9*0.2-0.21-0.16）*4=3.16m³A轴：V=（8.8*2.9*0.2-2.312-0.688）*3=6.312m³V=（0.9*2.9*0.2-0.238-0.072）*6=1.272m³B轴：V=（2.2*2.9*0.2-0.68-0.22）*2=0.752m³V=（6.1*2.9*0.2-1.36-0.61）*2=3.136m³2.砌体墙 200厚内墙G轴：V=［6.6（长度）*2.9（墙高）*0.2（墙厚）-0.756（扣门）-0.462（扣梁）］*2=5.22m ³V=（5.7*2.9*0.2-0.756-0.387）*4=8.652m³F轴：V=（2*2.9*0.2-0.484-0.16）*3=1.548m³V=0.9*2.9*0.2*4=2.088m³E轴：V=（3.2*2.9*0.2-0.212）*4=6.576m³C轴：V=（7.4*2.9*0.2-2.76-0.868）*3=9.444m³3轴：V=（6.6*2.9*0.2-0.588（扣洞）-0.504-0.632）*6=12.624m³V=（4.2*2.9*0.2-0.378（扣门）-0.406（扣梁））*6=9.912m³4轴：V=（3.05*2.9*0.2-0.216（扣门）-0.291（扣梁））*6=7.572m³V=（1.4*2.9*0.2-0.42（扣门））*6=2.352m³V=0.7*2.9*0.2*6=2.436m³5轴：V=（6.8*2.9*0.2-0.51（扣梁））*3=10.302m³V=（1*2.9*0.2-0.08）*3=1.5m³10轴：V=（5.8*2.9*0.2-0,566）*2=5.596m³3.砌体墙 100厚内墙F轴：V=（3.5*2.9*0.1-0.1225（扣梁））*2=0.785m³2轴：V=（2.1*2.9*0.1-0.168（扣门）-0.06（扣梁））*6=2.286m³4轴：V=1.2*2.9*0.1*6=2,088m³V=（1.75*2.9*0.1-0.147（扣门）-0.0525（扣梁））6=1.848m³D轴：V=（2.45*2.9*0.0.0813（扣梁））*6=3.7752m³三、混凝土及钢筋混凝土工程：标准层第四层1.矩形梁：L8：V=0.2*0.35*3.9=0.273m 模板：S=0.2*3.9+0.35*3.9*2=3.51㎡L4：V=0.2*0.35*3.9=0.273m³模板：S=0.2*3.9+0.35*3.9*2=3.51㎡L10：V=0.2*0.35*15.5=1.085m³模板：S=0.2*15.5+0.35*15.5*2=11.63㎡L1：V=0.2*0.3*2.2*2=0.264m³模板：S=（0.2*2.2+0.3*2.2*2）*2=3.52㎡XL2：V=0.2*0.4*0.9*6=0.432m³模板：S=（0.2*0.9+0.4*0.9*2）*6=5.4㎡L3：V=0.2*0.4*8.8*3=2.112m³模板：S=（0.2*8.8+0.4*8.8*2）*3=26.4㎡L2：V=0.2*0.5*7.2*3=2.16m³模板：S=（0.2*7.2+0.5*7.2*2）*3=25.92㎡L5：V=0.2*0.35*7.8=0.546m³模板：S=0.2*7.8+0.35*7.8*2=7.02㎡XL4：V=0.2*0.45*1.6*2=0.288m³模板：S=（0.2*1.6+0.45*1.6*2）*2=3.52㎡L9：V=0.2*0.35*3.9=0.273m 模板：S=0.2*3.9+0.35*3.9*2=3.51㎡L12：V=0.2*0.35*15.5=1.085m³模板：S=0.2*15.5+0.35*15.5*2=11.63㎡L7：V=0.2*0.35*3.9=0.273m 模板：S=0.2*3.9+0.35*3.9*2=3.51㎡L6：V=0.2*0.35*7.8=0.546m³模板：S=0.2*7.8+0.35*7.8*2=7.02㎡L13：V=0.2*0.3*1.9*4=0.456m³模板：S=（0.2*1.9+0.3*1.9*2）*4=6.08㎡L11：V=0.2*0.35*14.6=1.022m³模板：S=0.2*14.6+0.35*14.6*2=13.14㎡KL1：V=0.2*0.3*2.2*4=0.528m³模板：S=（0.2*2.2+0.3*2.2*2）*4=7.04㎡KL2：V=0.2*0.3*1.8*2=0.216m³模板：S=（0.2*1.8+0.3*1.8*2）*2=2.88㎡LLK26：V=0.2*0.5*3=0.3m³模板：S=0.2*3+0.5*3*2=3.6㎡LLK2：V=0.2*0.5*5.6*2=1.12m³模板：S=（0.2*5.6+0.5*5.6*2）*2=13.44㎡LLK3：V=0.2*0.5*11*2=2.2m³模板：S=（0.2*11+0.5*11*2）*2=26.4㎡LLK1:V=0.2*0.5*3.8=0.38m³模板：S=0.2*3.8+0.5*3.8*2=4.56㎡LLK12：V=0.2*0.5*2.5=0.25m³模板：S=0.2*2.5+0.5*2.5*2=3㎡LLK19：V=0.2*0.4*3.1=0.248m³模板：S=0.2*3.1+0.4*3.1*2=3.1㎡LLK4：V=0.2*0.5*4.5*2=0.9m³模板：S=（0.2*4.5+0.5*4.5*2）*2=10.8㎡LLK24：V=0.2*0.4*2*3=0.48m³模板：S=（0.2*2+0.4*2*2）*3=6㎡LLK5：V=0.2*0.5*4.5*4=1.8m³模板：S=（0.2*4.5+0.5*4.5*2）*4=21.6㎡LLK7：V=0.2*0.5*4.4*4=1.76m³模板：S=（0.2*4.4+0.5*4.4*2）*4=21.12㎡LLK20：V=0.2*0.5*2.1*4=0.84m³模板：S=（0.2*2.1+0.5*2.1*2）*4=10.08㎡LL1：V=0.2*0.5*1.9*4=0.76m³模板：S=（0.2*1.9+0.5*1.9*2）*4=9.12㎡LLK31：V=0.2*0.5*2.4*3=0.72m³模板：S=（0.2*2.4+0.5*2.4*2）*3=8.64㎡LLK25：V=0.2*0.4*4.2*2=0.84m³模板：S=（0.2*4.2+0.4*4.2*2）*2=8.4㎡LLK8：V=0.2*0.4*3.5*4=1.12m³模板：S=（0.2*3.5+0.4*3.5*2）*4=14㎡LL2：V=0.2*0.5*1*3=0.3m³模板：S=（0.2+0.5*2）*3=3.6㎡LLK16：V=0.2*0.6*7.4=0.888m³模板：S=0.2*7.4+0.6*7.4*2=10.36㎡LLK21：V=0.2*0.35*6.5*2=0.91m³模板：S=（0.2*6.5+0.35*6.5*2）*2=11.7㎡LLK6：V=0.2*0.5*5.7*4=2.28m³模板：S=（0.2*5.7+0.5*5.7*2）*4=27.36㎡LLK13：V=0.2*0.5*6.4=0.64m³模板：S=0.2*6.4+0.5*6.4*2=7.68㎡LLK9：V=0.2*0.5*5.9*2=1.18m³模板：S=（0.2*5.9+0.5*5.9*2）*2=14.16㎡LLK22：V=0.2*0.4*6.5*2=1.04m³模板：S=（0.2*6.5+0.4*6.5*2）*2=13㎡LL3：V=0.2*0.5*1.9*2=0.38m³模板：S=（0.2*1.9+0.5*1.9*2）*2=4.56㎡LLK29：V=0.2*0.5*3=0.3m³模板：S=0.2*3+0.5*3*2=3.6㎡LLK23：V=0.2*0.4*3.1=0.248m³模板：S=0.2*3.1+0.4*3.1*2=3.1㎡LLK11：V=0.2*0.5*3.8=0.38m³模板：S=0.2*3.8+0.5*3.8*2=4.56㎡LLK15：V=0.2*0.5*2.5=0.25m³模板：S=0.2*2.5+0.5*2.5*2=3㎡LLK14：V=0.2*0.5*6.4=0.64m³模板：S=0.2*6.4+0.5*6.4*2=7.68㎡LLK17：V=0.2*0.6*7.4=0.888m³模板：S=0.2*7.4+0.6*7.4*2=10.36㎡2.直形墙Q-1 V1=1.7（长度）*2.9（墙高）*0.2（墙厚）*16（个数）=15.776m³模板：V=1.7*（2.9-0.1）*2*16=152.32㎡V2=0.6*2.9*0.2*16=5.568m³模板：S=0.6*（2.9-0.12）*2*16=53.376㎡ V3=3.8*2.9*0.2*2=4.408m³模板：S=3.8*（2.9-0.1）*2*2=42.56㎡ V4=0.5*2.9*0.2*2=0.58m³模板：S=0.5*（2.9-0.1）*2*2=5.6㎡V5=0.3*2.9*0.2*6=1.044m³模板：S=0.3*（2.9-0.12）*2*6=10.01㎡ V6=2.2*2.9*0.2*8=10.208m³模板：S=2.2*（2.9-0.12）*2*8=97.856㎡ V7=0.8*2.9*0.2*4=1.856m³模板：S=0.8*（2.9-0.1）*2*4=17.92㎡ V8=1*2.9*0.2*2=1.16m³模板：S=1*（2.9-0.1）*2*2=11.2㎡Q-2 V1=1.7*2.9*0.2*16=15.776m³模板：S=1.7*（2.9-0.1）2*16=152.32㎡ V2=0.6*2.9*0.2*16=5.568m³模板：S=0.6*（2.9-0.1）*2*16=53.76㎡4.板现浇板 100厚V1=3.5*2.8*0.1*2=1.96m³模板：S=（3.5-0.2）*（2.8-0.2）*2=17.16㎡V2=2.3*2*0.1*2=0.92m³模板：S=（2.3-0.2）*（2-0.2）*2=7.56㎡V3=3.5*2*0.1*2=1.4m³模板：S=（3.5-0.2）*（2-0.2）*2=11.88㎡V4=2.3*1.6*0.1*2=0.736m³模板：S=（2.3-0.2）*（1.6-0.2）*2=5.88㎡V5=3.5*4*0.1*2=2.8m³模板：S=（3.5-0.2）*（4-0.2）*2=25.08㎡V6=1*2*0.1*6=1.2m³模板：S=（1-0.2）*（2-0.2）*2=2.88㎡V7=1*1.6*0.1*6=0.96m³模板：S=（1-0.2）*（1.6-0.2）*6=6.72㎡V8=2.9*3.8*0.1*6=6.612m³模板：S=（2.9-0.2）*（3.8-0.2）*6=58.32㎡V9=4.2*1.6*0.1*6=4.032m³模板：S=（4.2-0.2）*（1.6-0.2）*6=33.6㎡V10=2.4*2*0.1*3=1.44m³模板：S=（2.4-0.2）*（2-0.2）*3=11.88㎡V11=2.6*2.8*0.1*4=2.912m³模板：S=（2.6-0.2）*（2.8-0.2）*4=24.96㎡V12=1.4*2*0.1*4=1.12m³模板：S=（1.4-0.2）*（2-0.2）*4=8.64㎡V13=3.6*2*0.1*4=2.88m³模板：S=（3.6-0.2）*（2-0.2）*4=24.48㎡V14=2.4*1.6*0.1*4=1.536m³模板：S=（2.4-0.2）*（1.6-0.2）*4=12.32㎡V15=3.6*4*0.1*4=5.76m³模板：S=（3.6-0.2）*（4-0.2）*4=51.68㎡现浇板 120厚V1=（2.9*2.2+3.1*2）*0.12*6=9.058m³模板：S=［（2.9-0.2）*（2.2-0.2）+（3.1-0.2）*（2-0.2）］*6=63.72㎡V2=4.2*5*0.12*6=15.12m³模板：S=（4.2-0.2）*（5-0.2）*6=115.2㎡钢筋工程量：剪力墙:1.Q-1 ①水平筋 L=1800-2*15+10d*2=1930mm=1.93mN=［(2900-50)/200+1］*2=16*2=32根（向上取整+1）质量=0.00617*8*8*1.93*32=24.39kg②纵筋L=2900+1.2Lae=2900+1.2*35*10=3320mm=3.32mN=［(900-200*2+15*2+6*2)/200+1］*2=8根（向上取整+1）质量=0.00617*10*10*3.32*8=16.39kg③拉筋L=200-2*15+2*(5d+1,9d)=253mm质量=0.00617*6*6*0.253*18=1.02kgGBZ-1 ①纵筋L=2900+Lle=2900+49*12=3488mm=3.488mL=2900-(Lle+0.3Lle)+0.3Lle+Lle+Lle=3.488mm质量=0.00617*12*12*3.49*7*2=43.4kg②箍筋L=(700+200)*2-8*20+11.9d*2=1830.4mm=1.83mN=2900/200+1=16根质量=0.00617*8*8*1.83*16=11.56kgL=(500+200)*2-8*20+11.9d*2=1382.8mm=1.38m质量=0.00617*6*6*1.38*16=4.9kgL=200-2*20+［1.9d+max(10d,75)］*2=333mm=0.333m质量=0.00617*6*6*0.333*32=2.42kgGBZ-3 ①纵筋L=2900+Lle=2900+49*12=3488mm=3.488mL=2900-(Lle+0.3Lle)+0.3Lle+Lle+Lle=3.488mm质量=0.00617*12*12*3.49*6=18.6kg②箍筋L=(400+200)*2-8*20+11.9d*2=1182.8mm=1.183mN=2900/200+1=16根质量=0.00617*8*8*1.183*16=4.2kgL=200-2*20+［1.9d+max(10d,75)］*2=333mm=0.333m 质量=0.00617*6*6*0.333*16=1.21kgD=6 理论质量小计 (1.02+4.9+2.42+4.2+1.21)*10=137.5kgD=8 理论质量小计 (11.56+24.39)*10=359.5kgD=10 理论质量小计 16.39*10=163.9kgD=12 理论质量小计 (43.4+18.6)*10=620kg。
土方开挖计算书

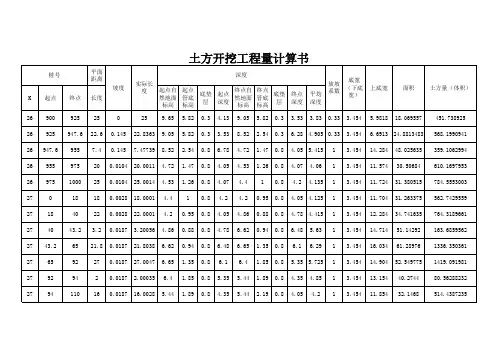

土方开挖工程量计算书
K
桩号
平面 距离
起点 终点 长度
坡度
实际长 度
起点自 然地面
标高
起点 管底 标高
深度
底垫 层
起点 深度
终点自 然地面
标高
终点 管底 标高
底垫 层
终点 深度
平均 深度
放坡 系数
底宽 （下底
宽）
上底宽
面积
土方量（体积）
26 900
925 25
0
25 9.65 5.82 0.3 4.13 9.05 5.82 0.3 3.53 3.83 0.33 3.454 5.9818 18.069557 455
26 925 947.6 22.6 0.145 22.8363 9.05 5.82 0.3 3.53 8.52 2.54 0.3 6.28 4.905 0.33 3.454 6.6913 24.8813483 568.1990941
26 947.6 955 7.4 0.145 7.47739 8.52 2.54 0.8 6.78 4.72 1.47 0.8 4.05 5.415 1 3.454 14.284 48.025635 359.1062994
27 65
92
27 0.0187 27.0047 6.65 1.35 0.8 6.1 6.4 1.85 0.8 5.35 5.725 1 3.454 14.904 52.549775 1419.091981
27 92
94
2 0.0187 2.00035 6.4 1.85 0.8 5.35 5.44 1.89 0.8 4.35 4.85 1 3.454 13.154 40.2744 80.56288232
K
桩号
平面 距离
起点 终点 长度
坡度
实际长 度
起点自 然地面
标高
起点 管底 标高
深度
底垫 层
起点 深度
终点自 然地面
标高
终点 管底 标高
底垫 层
终点 深度
平均 深度
放坡 系数
底宽 （下底
宽）
上底宽
面积
土方量（体积）
26 900
925 25
0
25 9.65 5.82 0.3 4.13 9.05 5.82 0.3 3.53 3.83 0.33 3.454 5.9818 18.069557 455
26 925 947.6 22.6 0.145 22.8363 9.05 5.82 0.3 3.53 8.52 2.54 0.3 6.28 4.905 0.33 3.454 6.6913 24.8813483 568.1990941
26 947.6 955 7.4 0.145 7.47739 8.52 2.54 0.8 6.78 4.72 1.47 0.8 4.05 5.415 1 3.454 14.284 48.025635 359.1062994
27 65
92
27 0.0187 27.0047 6.65 1.35 0.8 6.1 6.4 1.85 0.8 5.35 5.725 1 3.454 14.904 52.549775 1419.091981
27 92
94
2 0.0187 2.00035 6.4 1.85 0.8 5.35 5.44 1.89 0.8 4.35 4.85 1 3.454 13.154 40.2744 80.56288232
工程量计算书
工程量计算书一、拦河坝工程1.1.1 土方开挖（如下图）拦河坝下游坝坡（桩号0+000-0+193.5）长为193.5米，开挖深度为1米。
开挖宽度为：（97.5-83.3）×2.3+1=33.66m开挖工程量为：0+010～0+05033.66×40×0.5×1.2=807.8 m3（193.5-50）×1.2×33.66=5796.3m3合计：807.8+5796.3=6604.1 m31.1.2拦河坝上游旧石拆除翻修（厚30cm）、反滤料找平补齐（厚25cm）及旧干砌石铺筑（厚30cm）（如以下简图）1、0+030-0+172.6 (长142.6m、宽10.6 m) （如下图）干砌石拆除工程量：142.6×10.6×0.3=453.5m3旧干砌石砌筑工程量：142.6×10.6×0.3=453.5m3反滤料找平补齐工程量：142.6×10.6×0.25=377.9 m32、0+016-0+028.4 (长12.4m、宽10.6 m) （如下图）干砌石拆除工程量：12.4×10.6×0.3=39.4m3干砌石砌筑工程量：12.4×10.6×0.3=39.4m3反滤料找平补齐工程量：12.4×10.6×0.25=32.9 m33、上游马道平台工程量0+030-140.2（长110.2m、宽2m）（如下图）。
干砌石拆除工程量：2×74.2×0.3+36×2×0.3×0.5= 55.3m3干砌石砌筑工程量：2×74.2×0.3+36×2×0.3×0.5= 55.3m3反滤料找平补齐工程量：2×74.2×0.25+36×2×0.25×0.5=46.1m34、上游马道平台以上（0+020-0+229.6）工程量为（如下图）：干砌石拆除工程量：（12.1×36+10.5×32.4+12.1×122.6+12.4×18.6）×0.3= 746.97m3干砌石工程量：（12.1×36+10.5×32.4+12.1×122.6+12.4×18.6）×0.3= 746.97m3反滤料找平补齐工程量：（12.1×36+10.5×32.4+12.1×122.6+12.4×18.6）×0.25= 622.5m35、新建连接坡道与坝顶三角形夹角处（0+153.9-0+193.5）长39.6米（如下图）。
排水土方工程量计算
B1=0.84 DY58 DY59 DY60 DY61 DY62 DY63 800*800 800*800 800*800 800*800 800*800 2+370 2+400 2+430 2+460 2+490 2+525 2.746 2.686 2.626 2.566 2.506 2.436 3.340 3.331 3.322 3.333 3.355 3.381 1.476 1.416 1.356 1.296 1.236 1.166 1.036 0.976 0.916 0.856 0.796 0.726 150 1000*1000 挡墙L=8 2.182 2.120 2.469 DN500 2.551 38 2.951 2.26 2.971 2.55 235.72 159.16 1.864 DN400 1.915 DN400 1.966 DN400 2.037 DN400 2.119 DN400 30 1.710 0.515 2.951 30 1.710 0.419 2.925 2.14 2.18 175.57 63.09 30 1.710 0.337 2.903 2.14 2.09 175.57 50.12 30 1.710 0.266 2.892 2.14 2.01 175.57 39.14 30 1.710 0.215 2.901 2.14 1.95 175.57 31.39 1.710 0.164 2.910 2.14 1.90 175.57 23.75
3.253 3.250 3.250 3.250
1.342 1.547 1.547 1.617
0.902 1.107 1.107 1.177 1.703 1.703 1.633
1.710 DN400 DN400 DN400 DN400 30 1.710 2.75 40 30 1.710 1.710
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土方开挖概况
1、本工程采用筏板+下柱墩基础。
持力层为第3层粉质黏土上,地基承载力特征faK=100kPa。
筏基、独基构造详16G101-3。
柱和墙插筋在基础中的锚固构造见64~66页,筏基边缘侧面封边见93页方式(b)。
这次是小面积开挖3#号楼前面约一千平方米。
2、变形验算:基础平均沉降量和整体倾斜经计算满足规范要求。
机械开挖时坑底应保留200厚土层用人工开挖,基槽开挖后要及时组织勘察、设计、监理等有关单位共同验槽,如发现与勘察设计不符,应和有关单位协商解决后再行施工。
土方开挖完后应立即对基坑进行封闭,防止水浸和暴露,并及时进行地下结构施工。
基坑开挖应严格按要求进行,不得超挖。
管线、既有建筑物等较近处进行边坡支护,以确保其安全。
边坡支护应由有相应设计资质的单位做专门设计。
基坑周边超载,不得超过设计荷载限制条件(10KN/m)。
土方边坡计算书
计算依据：
1、《建筑基坑支护技术规程》JGJ120-2012
2、《建筑施工计算手册》江正荣编著
3、《实用土木工程手册》第三版杨文渊编著
4、《施工现场设施安全设计计算手册》谢建民编著
5、《地基与基础》第三版
本工程基坑壁需进行放坡，以保证边坡稳定和施工操作安全。
基坑挖方安全边坡按以下
方法计算。
一、参数信息:
边坡的坡度角θ(°) 60
二、挖方安全边坡计算:
θ=60°>φ=15°，为陡坡。
h=2csinθcosφ/(γsin2((θ-φ)/2))=2×12×sin60×cos15/(20×
sin2((60-15)/2))=6.855m。
土坡允许最大高度为6.855m。
示意图
土方施工机械需用量综合计算书
计算依据：
《建筑施工计算手册》第三版江正荣编著
一、施工机械需用量综合计算
施工机械类型挖土机工程量Q(m3) 5200 施工不均衡系数K 1.5 工作台日数T(d) 6 机械工作系数φ0.65 机械产量指标P 500 每天工作班数m(班) 1
N =Q×K/(T×P×m×φ)=5200×1.5/(6×500×1×0.65)=4台
由上可知，需用挖土机4台
