电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。
无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。
了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。
二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。
其主要参数包括电阻值、功率、精度等。
电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。
（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。
电容器的主要参数有电容值、耐压值、介质材料等。
常见的电容器有电解电容、陶瓷电容、钽电容等。
（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。
其主要参数包括电感量、品质因数、额定电流等。
常见的电感器有空心电感、磁芯电感等。
（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。
根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。
（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。
常见的集成电路有运算放大器、微处理器、存储器等。
三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。
色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。
数字标注则直接给出电阻值和精度。
（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。
电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。
（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。
（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。
培训教材目录第一章基础培训教材第一节常用术语解释（一） (1)1．组装图 (1)2．轴向引线元件 (1)3．单端引线元件 (1)4．印刷电路板 (1)5．成品电路板 (1)6．单面板 (1)7．双面板 (1)8．层板 (2)9．焊盘 (2)10．元件面 (2)11．焊接面 (2)12．元件符号 (2)13．母板 (2)14．金属化孔(PTH） (2)15．连接孔 (2)16．极性元件 (2)17．极性标志 (2)18．导体 (2)19．绝缘体 (2)20．半导体 (3)21．双面直插 (3)22．套管 (3)23．阻脚 (3)24．管脚打弯 (3)25．预面型 (3)第一节常用术语解释（二） (4)1．空焊 (4)2．假焊 (4)3．冷焊 (4)4．桥接 (4)5．错件 (4)6．缺件 (4)7．极性反向 (4)8．零件倒置 (4)9．零件偏位 (4)10．锡垫损伤 (4)11．污染不洁 (4)12．爆板 (4)13．包焊 (4)14．锡球 (4)15．异物 (4)16．污染 (4)17．跷皮 (4)18板弯变形 (4)19．撞角、板伤 (4)20．爆板 (4)21．跪脚 (4)22．浮高 (4)23．刮伤 (4)24．PCB板异物 (4)25．修补不良 (4)26．实体 (5)27．过程 (5)28．程序 (5)29．检验 (5)30．合格 (5)31．不合格 (5)32．缺陷 (5)33．质量要求 (5)34．自检 (5)35．服务 (5)第二节电子元件基础知识 (6)（一）阻器和电容器 (6)1．种类 (6)2．电阻的单位 (6)3．功率 (6)4．误差 (6)5．电阻的标识方法·····················6—86．功率电阻 (8)7．电阻网络························8—98．电位器 (9)9．热敏电阻器 (9)10．可变电阻器 (9)（二）电容器 (10)1．概念和作用 (10)2．电路符号 (10)3．类型 (10)4．电容量 (10)5．直流工作电压 (10)6．电容器上的工程编码 (10)7．习题·························11-12二、变压器（Transformer）和电感器（Inductor） (13)（一)变压器 (13)（二)电感器 (13)三、二极管（diodc) (14)1．稳压二极管 (14)2．发光二极管(LED） (14)四、三极管（triode) (15)1．习题 (16)五、晶体(crystal） (17)六、晶振（振荡器） (17)七、集成电路(IC） (17)八、稳压器 (18)九、IC插座（Socket) (18)十、其它各种元件 (19)1．开关（Rwitch） (19)2．继电器（Relayo） (20)3．连接器(Connector) (20)4．混合电(mixed circuit） (20)5．延迟器 (20)6．篇程连接器 (20)7．保险丝(fuse） (20)8．光学显示器（optic monitor) (20)9．信号灯（signal lamp） (20)十一、静电防护知识 (20)1．手带 (21)2．脚带 (21)3．工作台表层材料 (21)4．导电地板胶和导电腊 (21)5．导电框 (21)6．防静电袋 (22)7．空气电离器 (22)8．抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1．电阻的安装 (24)2．电容的插装························25—263．二极管的插装 (27)4．三极管的安装 (27)5．晶体的安装 (27)6．振荡器的安装 (27)7．IC的安装 (27)8．电感器的发装 (27)9．变压器的安装 (27)三、补焊技术 (28)四、测试技术..........................28-29第二章品质管制的演进史.. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与，全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法··························35/36三、特性要因图法 (37)（一）特性要因图使用步骤 (37)（二）特性要因图与柏拉图之使用 (38)（三）特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)（一）管制图的实施循环 (41)（二）管制图分类 (42)1．计量值管制图 (42)2．计数值管制图 (42)（三)X—R管制图 (43)七、查核表（Check Sheet）····················44/45第四节品管抽样检验 (46)（一）抽样检验的由来 (46)（二）抽样检验的定义 (46)（三）用语说明 (46)1．交货者及检验收者 (46)2．检验群体 (46)3．样本 (46)4．合格判定个数 (46)5．合格判定值 (46)6．缺点 (46)7．不良品 (47)四、抽样检验的型态分类 (47)1．规准型抽样检验 (47)2．选别型抽样检验 (47)3．调整型的抽样检验 (47)4．连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1．检验的场合 (48)2．适应全数检验的场合 (48)六、抽样检验的优劣 (48)1．优点 (48)2．缺点 (48)七、规准型抽样检验 (48)1．允收水准（Acceptable Quality Level） (48)2．AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤···················49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动·······················52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000：94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1．目标 (56)2．精髓 (56)3．任务 (56)4．要求 (57)ISO9001：2000版 (58)1．范围 (58)2．参考标准 (58)3．名词与定义 (58)4．品质管理系统···························58/69。
电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。
根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。
1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。
随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。
第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。
电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。
按功率可分为小功率电阻、中功率电阻和大功率电阻。
2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。
电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。
按结构可分为固定电容器、可变电容器和可调电容器。
2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。
电感器按结构可分为空芯电感、磁芯电感和绕线电感等。
按用途可分为滤波电感、振荡电感和传感器电感等。
第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。
二极管按材料可分为硅二极管和锗二极管。
按结构可分为点接触二极管和面接触二极管。
3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。
晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。
按材料可分为硅晶体管和锗晶体管。
3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。
集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。
第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

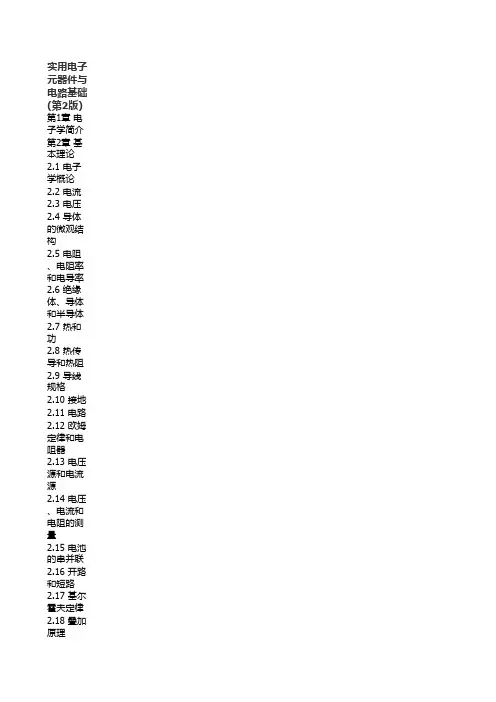

实用电子元器件与电路基础(第2版)第1章电子学简介第2章基本理论2.1 电子学概论2.2 电流2.3 电压2.4 导体的微观结构2.5 电阻、电阻率和电导率2.6 绝缘体、导体和半导体2.7 热和功2.8 热传导和热阻2.9 导线规格2.10 接地2.11 电路2.12 欧姆定律和电阻器2.13 电压源和电流源2.14 电压、电流和电阻的测量2.15 电池的串并联2.16 开路和短路2.17 基尔霍夫定律2.18 叠加原理2.19 戴维南定理和诺顿定理2.20 交流电路2.21 交流及电阻、电压和电流的有效值2.22 电力网2.23 电容器2.24 电感2.25 复杂电路模型2.26 复数2.27 正弦电路2.28 交流电路的功率(视在功率、有功功率、无功功率) 2.29 交流电路的戴维南定理2.30 谐振电路2.31 分贝2.32 输入和输出阻抗2.33 二端口网络与滤波器2.34 瞬态电路2.35 周期非正弦电源电路2.36 非周期电源2.37 SPICE2.38 含有有源元件的复杂电路第3章基本电子电路组件3.1 导线.电缆和连接器3.2 电池组3.3 开关3.4 继电器3.5 电阻3.6 电容器3.7 电感3.8 变压器3.9 熔断器和断路器第4章半导体4.1 半导体技术4.2 二极管4.3 晶体管4.4 半导体晶闸管4.5 瞬态干扰抑制第5章光电子技术5.1 光子概论5.2 灯5.3 发光二极管5.4 光敏电阻5.5 光电二极管5.6 太阳能电池5.7 光电晶体管5.8 光电晶闸管5.9 光电耦合器第6章集成电路6.1 集成电路的封装6.2 几个基本集成电路第7章运算放大器7.1 运算放大器的水系统模拟7.2 运算放大器的工作原理7.3 运算放大器的相关理论7.4 负反馈7.5 正反馈7.6 运算放大器的实际类型7.7 运算放大器的特性7.8 功率运算放大器7.9 实践中的注意事项7.10 电压和电流的偏移补偿7.11 频率补偿7.12 比较器7.13 带迟滞的比较器7.14 单电源比较器7.15 窗口比较器7.16 电平指示器7.17 放大器的应用第8章滤波器8.1 滤波器设计须知8.2 基本滤波器8.3 无源低通滤波器的设计8.4 滤波器的比较8.5 无源高通滤波器设计8.6 无源带通滤波器设计8.7 无源带阻滤波器设计8.8 有源滤波器设计8.9 集成滤波器电路第9章振荡器和定时器9.1 RC间歇振荡器9.2 555定时器9.3 压控振荡器9.4 文氏电桥和双T形振荡器9.5 LC振荡器(正弦波振荡器)9.6 晶体振荡器第10章稳压器和电源10.1 稳压集成电路10.2 稳压器的应用10.3 变压器10.4 整流器的封装10.5 几种简单的稳压电源10.6 关于纹波抑制的技术要点10.7 相关问题10.8 开关稳压器电源10.9 各种商品电源10.10 电源的制作第11章音频电子技术11.1 音频概述11.2 话筒11.3 话筒的特性指标11.4 音频放大器11.5 前置放大器11.6 混频电路11.7 阻抗匹配11.8 扬声器11.9 分频网络11.10 用于驱动扬声器的简单集成电路11.11 声响设备11.12 其他音频电路第12章数字电路12.1 数字电子基础12.2 逻辑门12.3 组合器件12.4 逻辑器件系列12.5 电源与测试逻辑IC和普通经验方法12.6 时序逻辑电路12.7 计数器IC12.8 移位寄存器12.9 三态缓冲器，锁存器和收发器12.10 模拟／数字接口12.11 显示器件12.12 存储器件12.13 微处理器和微控制器第13章直流电动机，遥控伺服系统和步进电机13.1 直流电动机13.2 直流电动机的转速控制13.3 直流电动机的转向控制13.4 遥控伺服系统13.5 步进电机13.6 步进电机的类型13.7 步进电机的驱动13.8 带译码器的控制驱动器13.9 步进电机的识别第14章实用电子技术14.1 安全14.2 设计电路14.3 万用表14.4 示波器14.5 电子技术实验室附录A 配电与家用配线附录B 误差分析附录C 常用资料和公式附录D 组件数据，逻辑集成电路列表,及一些国家的半导体编码附录E 微控制器电路。
