炮塔铣床数显表使用说明书
- 格式：docx
- 大小：6.26 MB
- 文档页数：51
下载文档原格式
合集下载
数显表说明书(1).

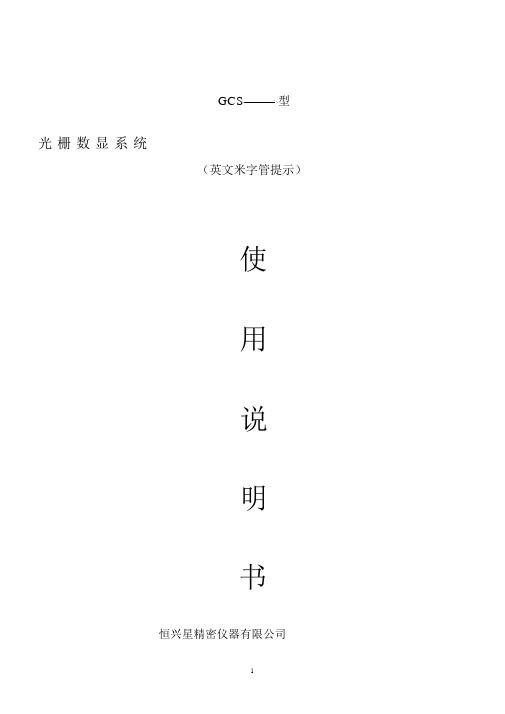

GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
数显表使用说明
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
数显表说明书(1)
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工 8个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V， 50Hz～60Hz 的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,7清零 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,8输入坐标 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,8公 / 英制显示 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,8 ABS/INC坐标 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,9自动分中 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,10 RI （寻找师傅零位） ,,,,,,,,,,,,,,,,,,,,,,,,11半径 / 直径 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,11计算器 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,11 SDM300组记忆 ,,,,,,,,,,,,,,,,,,,,,,,,,,,12圆周分孔 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,18椭圆分孔 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,21斜线分孔 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,25圆弧加工 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,27平滑圆弧加工 ,,,,,,,,,,,,,,,,,,,,,,,,,,,35斜面加工 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,39基本参数 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,42高级用户 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,43光栅线位移传感器 ,,,,,,,,,,,,,,,,,,,,,,,,,45光栅线位移动传感器行程和安装尺寸,,,,,,,,,,,,,,,,,48安装示图 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,49故障分析与处理 ,,,,,,,,,,,,,,,,,,,,,,,,,,50GCS- 英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
数显表使用说明书
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。

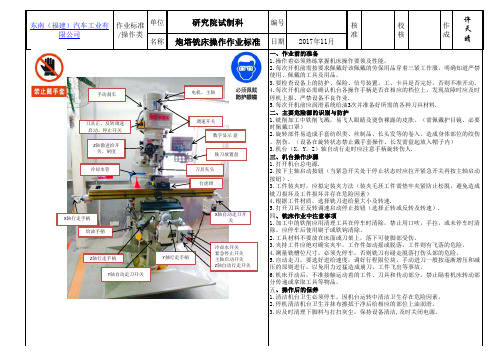

炮塔铣床作业指导书
冷却水开关 紧急停止开关 主ห้องสมุดไป่ตู้启动开关 Z轴自动行走开关
编号
核
准
日期 2017年11月
校 核
许
作 成
天 晴
一、作业前的准备 1.操作着必须熟练掌握机床操作要领及性能。 2.每次开机前需按要求佩戴好该佩戴的劳保用品穿着三紧工作服，明确知道严禁 使用、佩戴的工具及用品。 3.要检查设备上的防护、保险、信号装置。工、卡具是否完好，否则不准开动。 4.每次开机前必需确认机台各操作手柄是否在相应的档位上，发现故障时应及时 停机上报、严禁设备不良作业. 5.每次开机前应润滑系统给油3次并准备好所需的各种刀具材料. 二、主要危险源的识别与防护 1.铣削加工中铁削飞溅，易飞人眼睛及烫伤裸露的皮肤。（需佩戴护目镜、必要 时佩戴口罩） 2.旋转部件易造成手套纺织类、丝制品、长头发等的卷入，造成身体部位的绞伤 、割伤。（设备在旋转状态禁止戴手套操作、长发需盘起放入帽子内） 3.机台（X，Y，Z）轴自动行走时应注意手柄旋转伤人. 三、机台操作步骤 1.打开机台总电源. 2.按下主轴启动按钮（当紧急开关处于停止状态时应拉开紧急开关再按主轴启动 按钮）. 3.工件装夹时，应拟定装夹方法（装夹毛坯工件需垫牢夹紧防止松脱，避免造成 铣刀损坏及工件损坏并存在危险因素） 4.根据工件材质，选择铣刀进给量大小及转速. 5.打开刀具正反转调速启动停止按钮（选择正转或反转及转速）. 四、铣床作业中注意事项 1.加工中的铁削应用清理工具在停车时清除，禁止用口吹，手拉，或未停车时清 除。应停车后使用刷子或铁钩清除。 2.工具材料不要放在床面或刀架上，落下可使脚部受伤。 3.夹持工件应绝对确实夹牢，工作件如动摇或脱落，工件则有飞落的危险。 4.测量铣槽位尺寸，必须先停车，否则铣刀有碰走脱落打伤头部的危险。 5.自动走刀，要选好进给速度，调好行程限位块。手动进刀一般按逐渐增压和减 压的原则进行，以免用力过猛造成崩刀，工件飞出等事故。 6.机床开动后，不准接触运动着的工件、刀具和传动部分。禁止隔着机床转动部 分传递或拿取工具等物品。 五、操作后的保养 1.清洁机台卫生必须停车，因机台运转中清洁卫生存在危险因素。 2.停机清洁机台卫生并抹布擦拭干净后给相应的部位上油润滑。 3.应及时清理下脚料与打扫灰尘，保持设备清洁,及时关闭电源。
编号
核
准
日期 2017年11月
校 核
许
作 成
天 晴
一、作业前的准备 1.操作着必须熟练掌握机床操作要领及性能。 2.每次开机前需按要求佩戴好该佩戴的劳保用品穿着三紧工作服，明确知道严禁 使用、佩戴的工具及用品。 3.要检查设备上的防护、保险、信号装置。工、卡具是否完好，否则不准开动。 4.每次开机前必需确认机台各操作手柄是否在相应的档位上，发现故障时应及时 停机上报、严禁设备不良作业. 5.每次开机前应润滑系统给油3次并准备好所需的各种刀具材料. 二、主要危险源的识别与防护 1.铣削加工中铁削飞溅，易飞人眼睛及烫伤裸露的皮肤。（需佩戴护目镜、必要 时佩戴口罩） 2.旋转部件易造成手套纺织类、丝制品、长头发等的卷入，造成身体部位的绞伤 、割伤。（设备在旋转状态禁止戴手套操作、长发需盘起放入帽子内） 3.机台（X，Y，Z）轴自动行走时应注意手柄旋转伤人. 三、机台操作步骤 1.打开机台总电源. 2.按下主轴启动按钮（当紧急开关处于停止状态时应拉开紧急开关再按主轴启动 按钮）. 3.工件装夹时，应拟定装夹方法（装夹毛坯工件需垫牢夹紧防止松脱，避免造成 铣刀损坏及工件损坏并存在危险因素） 4.根据工件材质，选择铣刀进给量大小及转速. 5.打开刀具正反转调速启动停止按钮（选择正转或反转及转速）. 四、铣床作业中注意事项 1.加工中的铁削应用清理工具在停车时清除，禁止用口吹，手拉，或未停车时清 除。应停车后使用刷子或铁钩清除。 2.工具材料不要放在床面或刀架上，落下可使脚部受伤。 3.夹持工件应绝对确实夹牢，工作件如动摇或脱落，工件则有飞落的危险。 4.测量铣槽位尺寸，必须先停车，否则铣刀有碰走脱落打伤头部的危险。 5.自动走刀，要选好进给速度，调好行程限位块。手动进刀一般按逐渐增压和减 压的原则进行，以免用力过猛造成崩刀，工件飞出等事故。 6.机床开动后，不准接触运动着的工件、刀具和传动部分。禁止隔着机床转动部 分传递或拿取工具等物品。 五、操作后的保养 1.清洁机台卫生必须停车，因机台运转中清洁卫生存在危险因素。 2.停机清洁机台卫生并抹布擦拭干净后给相应的部位上油润滑。 3.应及时清理下脚料与打扫灰尘，保持设备清洁,及时关闭电源。
数显表使用说明书
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
铣床操作说明书(2024)
引言概述：正文内容：一、安全操作1.穿戴个人防护装备，包括安全帽、护目镜、防护手套等。
2.确保铣床运行平稳，无异响。
3.在操作前，清理工作台面和周围环境，确保没有杂物。
4．严禁在铣床运转时进行除尘、修整和测量等工作。
5．对于电动铣床，要确保操作人员有资格证并熟悉其操作规程，禁止无关人员擅自使用。
二、铣床的启动与停止1.确保电源正常，并检查操作控制按钮是否处于释放状态。
2.按下启动按钮，确认工作台保持静止后，放开按钮。
3.停止时，先关闭给进电源，然后关闭主电源。
三、刀具安装与调整1.根据加工要求选择适当的刀具，并确保其质量和尺寸符合要求。
2.先将刀具与刀杆配合好，然后固定好刀具。
3.调整刀具的位置和角度，保证其与工件接触时能够正常切削。
四、工件夹紧与对刀1.选择合适的夹具，将工件固定在工作台上。
2.根据工艺要求，进行加工前的对刀操作，调整铣刀位置和角度。
3.忌讳在加工中进行对刀操作，避免刀具磨损和工件加工错误。
五、常见故障排除和维护保养1.遇到异常声音或震动时，应立即停机检查，排除故障。
2.定期检查铣床的润滑系统，确保油润滑正常。
3.坚持定期清洁和保养铣床，保持设备表面干净和零部件正常工作。
4.对于长时间不使用的铣床，应及时进行防锈处理，保证设备的正常运行。
总结：通过本操作说明书，我们对铣床的安全操作、启动与停止、刀具安装与调整、工件夹紧与对刀，以及常见故障排除和维护保养进行了详细的阐述。
正确使用铣床，不仅能够保证安全，提高工作效率，还能够保证加工质量和延长设备的使用寿命。
因此，在操作铣床时，操作人员务必遵守相关安全规程，并按照本说明书的指导进行操作，以确保加工质量和人身安全。
引言概述正文内容一、准备工作1.检查铣床的工作环境和设备是否符合操作要求。
2.检查刀具的刀片是否装好，夹具是否固定牢靠。
3.确认工件和夹具是否符合加工要求，进行必要的测量和检查。
二、操作步骤1.启动铣床之前，先确认各个控制开关的位置是否正确。
铣床数显表操作手册
铣床数显表操作手册１》ＰＣＤ圆周分孔等分圆弧功能（PCD 功能）各项所需定义参数：１．圆心位置（CT POS）：是指圆弧中心相对于对刀清零时的刀具中心的位置．２．直径（ＤＩＡ）：要等分的圆弧直径．３．点数（ＮＵＭＢＥＲ）：将圆弧等分的点数．如将360度圆等分8段应设置9个点数,因第一个点和第九点正好重合。
４．起始角度（ＳＴＡＮＧ）：要等分圆弧的起点角度．５．结束角度（ＥＤＡＮＧ）：要等分圆弧的结束点角度．２》ＳＭＯＯＴＨ平滑Ｒ平滑Ｒ（ＳＭＯＯＴＨ）功能使用步骤：１．选择平滑Ｒ（ＳＭＯＯＴＨ）功能．２．选择加工平面ＸＹ、ＸＺ或ＹＺ．３．输入圆弧中心位置（ＣＴＰＯＳ）．圆弧中心位置是指圆弧中心相对于对刀清零时的刀具的位置．４．输入圆弧半径（ＲＡＤＩＵＳ）．５．输入刀具直径（TL DIA ）．加工ＸＺ和ＹＺ平面上的圆弧时，使用平底铣刀加工Ｒ，是用刀角端加工，刀具直径大小对加工并无影响，请输入刀具直径（TL DIA ）＝０．６．输入最大切割量（MAX CUT ）．此功能加工圆弧，每刀切割量相等．７．输入圆弧的起始角度（ST ANG）．８．输入圆弧的结束角度（ED ANG ）．９．确定内、外圆弧加工方法ＡRD+TL、ARD-TL。
10．按轴显移动机床至加工起点，然后逐点加工圆弧．３》ＳＩＭＰＬＥ简易Ｒ１．选择简易Ｒ功能（ＳＩＭＰＬＥ）．２．选择Ｒ加工形式，形式为预设的1-8型，提示形式为（WHICH）.３．选择加工平面ＸＹ、ＸＺ或ＹＺ．４．输入圆弧的半径（RADIUS）．５．输入刀具直径（TL DIA）。
加工ＸＺ和ＹＺ平面上的圆弧时，使用平底铣刀加工Ｒ，是用刀角端加工，刀具直径大小对加工并无影响，请输入刀具直径（TL DIA）=0。
６．输入最大切割量（MAX CUT）．在加工ＸＺ和ＹＺ平面上的圆弧时，是指Z轴方向每步进刀量，在加工过程中，可改变最大切割量；在加工XY平面上的圆弧时，（MAX CUT）是指每刀的切割量，此切割量每刀相等。
数显表说明书(1).
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
数显表使用说明书1
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用2、型号规格3、技术规格3、技术规格电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W工作环境：0℃~50℃，湿度低于85%R.H，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★注：0~10VDC输入，订货时需说明，此时仪表不能万能输入电压0~5VDC-1999~9999电流4~20mA-1999~9999 1~5VDC 0~10mA0~10VDC 0~20mA热电阻Pt100 -200.0~500.0℃热电偶K -100~1300℃Cu100 -50.0~150.0℃S 0~1700℃Cu50 -50.0~150.0℃R 0~1700℃BA1 -200.0~650.0℃ B 500~1800℃BA2 -200.0~500.0℃ E -100~800℃G53 -50.0~150.0℃J -100~1100℃T -100~400℃基本误差：小于0.5%F.S测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
