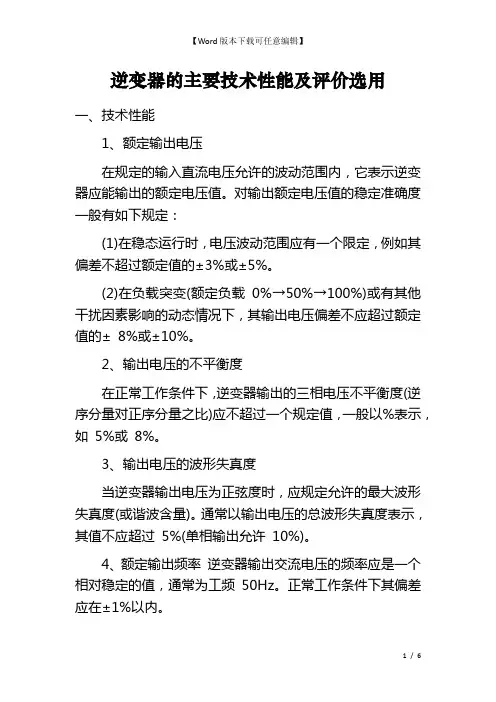

逆变器的主要技术性能及评价选用一、技术性能1、额定输出电压在规定的输入直流电压允许的波动范围内，它表示逆变器应能输出的额定电压值。
对输出额定电压值的稳定准确度一般有如下规定：(1)在稳态运行时，电压波动范围应有一个限定，例如其偏差不超过额定值的±3%或±5%。
(2)在负载突变(额定负载0%→50%→100%)或有其他干扰因素影响的动态情况下，其输出电压偏差不应超过额定值的±8%或±10%。
2、输出电压的不平衡度在正常工作条件下，逆变器输出的三相电压不平衡度(逆序分量对正序分量之比)应不超过一个规定值，一般以%表示，如5%或8%。
3、输出电压的波形失真度当逆变器输出电压为正弦度时，应规定允许的最大波形失真度(或谐波含量)。
通常以输出电压的总波形失真度表示，其值不应超过5%(单相输出允许10%)。
4、额定输出频率逆变器输出交流电压的频率应是一个相对稳定的值，通常为工频50Hz。
正常工作条件下其偏差应在±1%以内。
5、负载功率因数表征逆变器带感性负载或容性负载的能力。
在正弦波条件下，负载功率因数为0.7～0.9(滞后)，额定值为0.9。
6、额定输出电流(或额定输出容量)表示在规定的负载功率因数范围内逆变器的额定输出电流。
有些逆变器产品给出的是额定输出容量，其单位以VA 或KVA 表示。
逆变器的额定容量是当输出功率因数为1(即纯阻性负载)时，额定输出电压为额定输出电流的乘积。
7、额定输出效率逆变器的效率是在规定的工作条件下，其输出功率对输入功率之比，以%表示。
逆变器在额定输出容量下的效率为满负荷效率，在10%额定输出容量的效率为低负荷效率。
8、保护(1)过电压保护：对于没电压稳定措施的逆变器，应有输出过电压防护措施，以使负截免受输出过电压的损害。
(2)过电流保护：逆变器的过电流保护，应能保证在负载发生短路或电流超过允许值时及时动作，使其免受浪涌电流的损伤。

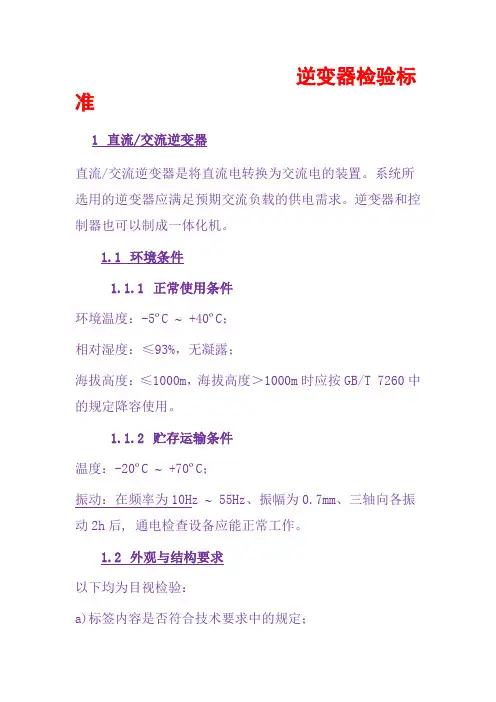

c)外观及主要零、部件是否有损坏，受潮现象；d)元器件是否松动与丢失；e)机壳表面镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象；f)机壳面板平整，所有标牌、标记、文字符合要求，功能显示清晰、正确。
1.3输出电压变化范围测试电路如下图10。
在输入电压以额定值的90% ~ 120%进行变化、输出为额定功率时，用电压表测量其输出电压值。
输出电压变化范围应不超过额定值的10％。
对于控制逆变一体机，在控制器合格的前提下，逆变器的输入电压在控制器的过放点和过充点之间进行变化、输出为额定功率时，用电压表测量其输出电压值，输出电压变化范围应不超过额定值的10%。
图10 输出电压变化范围测试电路1.4输出频率在输入电压以额定值的90% ~ 120%进行变化、输出为额定功率时，用频率测试仪测量其输出频率值。
该值应为50 Hz ± 1Hz。
对于控制逆变一体机，在控制器合格的前提下，逆变器的输入电压在控制器的过放点和过充点之间进行变化、输出为额定功率时，用频率测试仪测量其输出频率值。
该值应为50 Hz ± 1Hz。
1.5输出电压波形失真度如使用正弦波逆变器，输入电压及输出功率为额定值时，用失真仪测量输出电压的最大波形失真度。
该值应≤5%（正弦波）。
1.6效率输入电压为额定值时，测量负载效率。
输出功率≥75％额定功率时，其效率应≥80%。
1.7噪声当输入电压为额定值时，在设备高度1/2、正面距离3m处用声级计分别测量50%额定负载与满载时的噪声。
该值应≤65 dB。
1.8带载能力当输入电压与输出功率为额定值，环境温度为25ºC时，逆变器连续可靠工作时间应不低于4h。
当输入电压为额定值，输出功率为额定值的125%时，逆变器安全工作时间应不低于1min。
当输入电压为额定值，输出功率为额定值的150%时，逆变器安全工作时间应不低于10s。
逆变器应具有抗容性和感性负载冲击的能力。
1.9静态电流断开负载后，用电流表在逆变器输入端测量其输入直流电流。
低压并网光伏发电逆变器试验方法检查项目：1、机体和结构检查2、性能指标实验3、电磁兼容性试验4、保护功能试验5、通讯接口实验6、自动开/关机实验7、软启动试验8、绝缘耐压试验9、环境试验10、防护等级实验测试仪器：序号仪表型号编号1 高精度功率WT3000 91h819181分析仪ACLT-3818M2 智能交流假负载3 电阻箱RX-FFLUKE-15084 绝缘电阻测试仪（兆欧表）DZ2672A5 交直流耐压测试仪ESH2-Z56 人工电源网络ROHDE&SCHWARZ7 EMI测试接收机PESD16108 静电放电发生器9 噪声测试仪INV5920SDJ41810 高低温恒定温热试验箱11 温度测试仪ST20Pro2.1逆变效率测试根据《400V 以下低压并网光伏发电专用逆变器技术要求和试验方测试仪器：智能交流假负载测试数据：设定负载点（%）输入功率KW输出功率KW效率（%）功率因素5% 5.76 5.09 88.3 0.78110% 11.13 10.41 93.55 0.93820% 21.21 20.33 93.85 0.98730% 31.81 30.75 96.67 0.99650% 51.82 50.26 96.99 0.998 100% 101.69 97.8 96.17 0.998测试结果：逆变器最大效率为96.99%。
环境监测仪价钱：2.5W2.2谐波电流测试根据《400V 以下低压并网光伏发电专用逆变器技术要求和试验方测试仪器：高精度功率分析仪。
测试数据：次数总谐波畸变及奇次谐波含量限定值（%）次数偶次谐波含量限定值（%）A相B相C相A相B相C相THD 1.577 1.573 1.099 5 2 0.857 0.862 0.849 1.0 3 0.149 0.167 0.079 4.0 4 0.352 0.350 0.432 1.0 5 67 89 1011 1213 1415 1617 1819 2021 2223 2425 2627 2829 3031 3233 3435 3637 3839 402.3功率因素测试根据《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》第5.3.3和6.3.4规定。

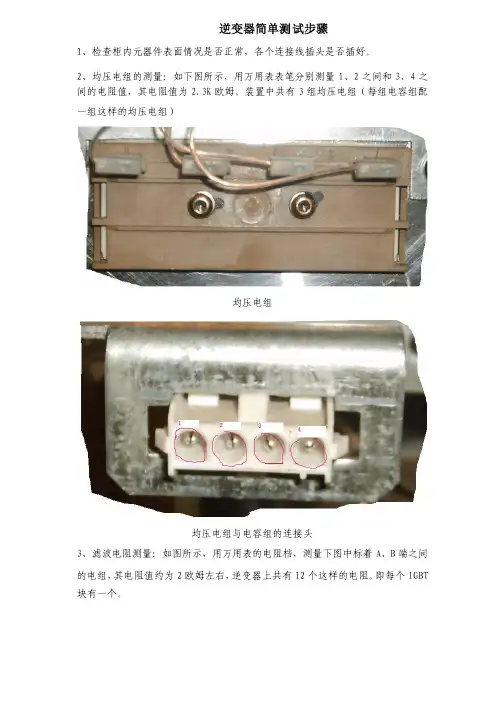

逆变器简单测试步骤1、检查柜内元器件表面情况是否正常，各个连接线插头是否插好。
2、均压电组的测量：如下图所示，用万用表表笔分别测量1、2之间和3、4之间的电阻值，其电阻值为2.3K欧姆。
装置中共有3组均压电组（每组电容组配一组这样的均压电组）均压电组均压电组与电容组的连接头3、滤波电阻测量：如图所示，用万用表的电阻档，测量下图中标着A、B端之间的电组，其电阻值约为2欧姆左右，逆变器上共有12个这样的电阻。
即每个IGBT 块有一个。
滤波电阻4、可控硅、触发电路及检测电路的模拟方式测试：直流侧进线开关。
1) 分断分断直流侧进线开关。
2) 等待放电至安全电压后，将电机大线拆开（拆两相绕组即可）3) 将电容组与装置分开。
4) 松开直流侧保险F41（+）上的螺丝A， F42（-）上的螺丝B（其中A、B如直流电压。
此时外接此时外接24V直流电压必须确保不能送下图所示），并接入24V直流电压。
入同母线的其它装置。
否则要拆掉直流侧保险F41（+）、F42（-），而将外接电源接到下口。
（接线时注意电源极性应与装置直流母线极性相对应）。
5) 送上控制电源。
6) 首先做一下工厂复位P060=2，P366=0，P970=0，复位完成后，P060=1（前提必须有该装置的参数备份），把逆变器参数P848.001（i001：各从动装置释放脉冲，位0用于主动装置的脉冲释放，位1用于第一台从动装置的脉冲释放等等，前提设定多台并联连接装置，该参数仅用于测试目的）的值由0改为1，面板显示0010（直流母线预充电），此时我们将参数P372改为1（参模拟运行允许装置不带DC母线电压进行选择模拟运行的功能参数。
模拟运行允许装置不带数P372选择模拟运行的功能参数。
测试运行，因此装置必须要有一部24V电源。
如果DC母线电压超过额定DC 母线电压的5%，不能选择模拟运行。
0=模拟运行无效，1=模拟运行有效）。
P100=17) 打内控合闸。
面板则显示正常。

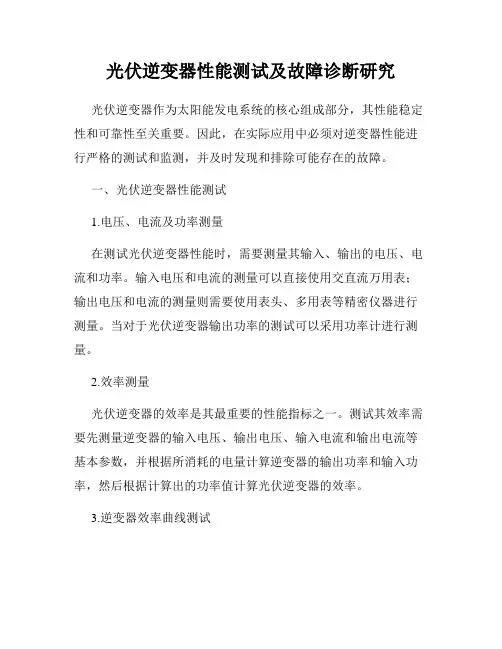

光伏逆变器性能测试及故障诊断研究光伏逆变器作为太阳能发电系统的核心组成部分，其性能稳定性和可靠性至关重要。
因此，在实际应用中必须对逆变器性能进行严格的测试和监测，并及时发现和排除可能存在的故障。
一、光伏逆变器性能测试1.电压、电流及功率测量在测试光伏逆变器性能时，需要测量其输入、输出的电压、电流和功率。
输入电压和电流的测量可以直接使用交直流万用表；输出电压和电流的测量则需要使用表头、多用表等精密仪器进行测量。
当对于光伏逆变器输出功率的测试可以采用功率计进行测量。
2.效率测量光伏逆变器的效率是其最重要的性能指标之一。
测试其效率需要先测量逆变器的输入电压、输出电压、输入电流和输出电流等基本参数，并根据所消耗的电量计算逆变器的输出功率和输入功率，然后根据计算出的功率值计算光伏逆变器的效率。
3.逆变器效率曲线测试逆变器效率曲线测试是一种在不同的输入电压、输入电流和输出功率下测试光伏逆变器效率的方法。
这可以让测试人员更直观地了解逆变器的性能，并发现存在的技术问题。
二、光伏逆变器故障诊断1.故障状态判断在进行故障诊断前需要首先对逆变器的基本参数进行检测，如电压、电流、功率等参数。
一般情况下，逆变器出现故障的时候，输出会出现波动或无输出，且输出电压和电流都会受到影响。
2.故障类型诊断光伏逆变器的故障类型有很多，如电容故障、散热器故障、电路板故障等。
判断故障类型需要根据光伏逆变器的规格及对它的工作原理、结构和特点的了解，对功率电子器件、电路板和散热器等部件进行复查。
3.故障位置判断光伏逆变器故障的定位是一项难度很大的工作。
一般情况下，诊断故障的位置可以通过故障特点、故障代码和故障报警来判断。
其中，故障代码和故障报警是判断故障位置最直接的方法。
结语：光伏逆变器性能测试及故障诊断技术的发展是推动光伏发电技术发展的重要支撑。
只有通过科学的测试及诊断方法，才能有效地保障光伏逆变器的正常运行，为光伏发电事业的健康发展创造更加有利的条件。
光伏逆变器测试标准光伏逆变器是光伏发电系统中的核心设备，其性能稳定与否直接影响着光伏发电系统的发电效率和安全性。
因此，对光伏逆变器的测试标准显得尤为重要。
本文将从光伏逆变器测试的必要性、测试内容、测试方法等方面进行详细介绍。
一、光伏逆变器测试的必要性。
光伏逆变器是将光伏组件所产生的直流电转换为交流电的关键设备，其性能直接关系到光伏发电系统的发电效率和安全性。
因此，对光伏逆变器的测试必不可少。
通过测试，可以全面了解光伏逆变器的性能指标，确保其正常运行，提高光伏发电系统的发电效率和安全性。
二、光伏逆变器测试内容。
1. 输入特性测试，包括直流输入电压范围、最大输入电压、启动电压等指标的测试，以确保光伏逆变器能够正常接收光伏组件的直流电输入。
2. 输出特性测试，包括交流输出电压范围、频率范围、输出功率波形等指标的测试，以确保光伏逆变器能够稳定输出符合要求的交流电。
3. 效率测试，包括光伏逆变器的转换效率、峰值效率、欧洲效率等指标的测试，以确保光伏逆变器在电能转换过程中能够达到较高的能量利用率。
4. 稳定性测试，包括光伏逆变器在不同工作环境下的稳定性测试，以确保其在各种恶劣环境下都能够正常运行。
5. 安全性测试，包括过压保护、过流保护、短路保护等指标的测试，以确保光伏逆变器在异常情况下能够及时做出相应的保护措施，确保系统的安全运行。
三、光伏逆变器测试方法。
1. 实验室测试，通过在实验室环境下对光伏逆变器进行各项性能指标的测试，以获取准确的测试数据。
2. 场地测试，在实际光伏发电系统中对光伏逆变器进行性能测试，以获取真实的工作状态下的性能指标。
3. 对比测试，通过对同类光伏逆变器的性能指标进行对比测试，以评估其性能优劣。
四、总结。
光伏逆变器测试标准的制定和执行，对于保障光伏发电系统的正常运行和发电效率至关重要。
只有通过科学严谨的测试方法，才能确保光伏逆变器能够稳定、高效、安全地运行，从而为光伏发电系统的发电效率和安全性提供保障。

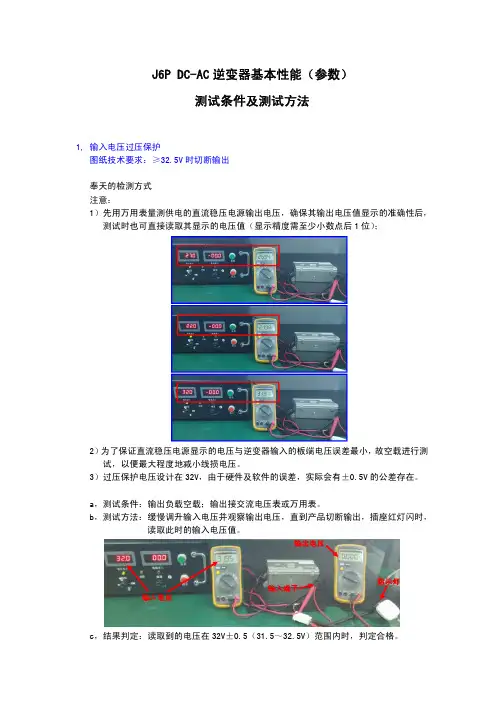

J6P DC-AC逆变器基本性能（参数）
测试条件及测试方法
1, 输入电压过压保护
图纸技术要求：≥32.5V时切断输出
奉天的检测方式
注意：
1）先用万用表量测供电的直流稳压电源输出电压，确保其输出电压值显示的准确性后，测试时也可直接读取其显示的电压值（显示精度需至少小数点后1位）；
2）为了保证直流稳压电源显示的电压与逆变器输入的板端电压误差最小，故空载进行测试，以便最大程度地减小线损电压。
3）过压保护电压设计在32V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出接交流电压表或万用表。
b，测试方法：缓慢调升输入电压并观察输出电压，直到产品切断输出，插座红灯闪时，读取此时的输入电压值。
c，结果判定：读取到的电压在32V±0.5（31.5～32.5V）范围内时，判定合格。
图纸技术要求：电压恢复到29.5V以下时自动恢复工作
奉天的检测方式
注意：
1）同上注意项1
2）同上注意项2
3）过压恢复电压设计在30V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出接交流电压表或万用表。
b，测试方法：在产品过压保护后，缓慢调低输入电压并观察输出电压，直到产品恢复输出，插座绿灯亮时，读取此时的输入电压值。
c，结果判定：读取到的电压在30V±0.5（29.5～30.5V）范围内时，判定合格。
3, 输入电压欠压保护
图纸技术要求：≤20.5V时切断输出
奉天的检测方式
注意：
1）同上注意项1
2）同上注意项2
3）过压保护电压设计在21V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出连接交流电压表或万用表。
b，测试方法：在产品正常工作后，缓慢调低输入电压并观察输出电压，直到产品切断输出，插座指示灯灭时，读取此时的输入电压值。
c，结果判定：读取到的电压在21V±0.5（20.5～21.5V）范围内时，判定合格。
图纸技术要求：电压恢复到23.5V以上时自动恢复工作
奉天的检测方式
注意：
1）同上注意项1
2）同上注意项2
3）过压恢复电压设计在23V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出连接交流电压表或万用表。
b，测试方法：在产品欠压保护后，缓慢调升输入电压并观察输出电压，直到产品恢复输出，插座绿灯亮时，读取此时的输入电压值。
c，结果判定：读取到的电压在23V±0.5（22.5～23.5V）范围内时，判定合格。
5, 输出过载保护
图纸技术要求：负载≥360W时，150ms内切断输出
奉天的检测方式
注意：
1）过载负载采用纯电阻负载（约130 ohm左右）；
2）用示波器检测输出电压的波形；
a，测试条件：27V输入；输出电压连接至示波器探头。
b，测试方法：输出接入过载负载后，产品切断输出电压，插座红灯闪。
用示波器抓出220V从发生过载到输出关断的延迟时间。
c，结果判定：220V无输出，保护延迟时间≤150ms，判定合格。
6, 短路及过温保护
图纸技术要求：内部采取短路和过温保护措施
奉天的检测方式
注意：
1）短路采用自制的短接插头（将插头的L和N短接）；
2）过温测试采用温度采集仪，温度测试点在产品热敏电阻位置（需要打开产品上盖）；
3）过温保护的温度值设置在93℃左右，实际上会有误差存在。
a，测试条件：27V输入，满载。
b，测试方法：
①短路：插入短路插头后，产品切断输出电压，插座红灯闪；
拔出短路插头后，重新切换ACC信号、插座开关或输入电压，使产品重启，
测试输出电压正常，插座绿灯亮。
② 过温： 将产品放入70℃的高温箱内，27V输入满载情况下，使产品持续工作，监
测温度值；当温度上升到93℃以上时，切断输出；当温度降低到约80℃
以下会自动恢复工作。
c，结果判定：判定合格。
7, 空载输入电流
图纸技术要求：≤500mA（27V，ACC信号有效时）
奉天的检测方式
a，测试条件：输入电压27V，输入串联直流电流表；使能输出；负载空载。
b，测试方法：读取电流表显示的电流值。
c，结果判定：≤500mA，判定合格。
8, 启动延迟时间
图纸技术要求：300～600ms（27V，ACC信号有效时，电压输出的延迟时间）
奉天的检测方式
注意：
1）用示波器测量；
a，测试条件：27V输入电压，空载。
b，测试方法：用示波器的2个通道同时测量ACC信号及220V输出；测量从ACC信号高电平有效时至220V输出之间的延迟时间。
c，结果判定：300～600ms内，判定合格。
9, 输出电压及稳压精度
图纸技术要求：220V±10%
奉天的检测方式
注意：
1）负载采用160ohm/500w左右的纯电阻负载（或150W+150W=300W灯泡）；
2）由于满载测试输入电流较大，考虑到输入的线损电压，实际的输入电压以逆变器输入端子处为准，用万用表表笔插入逆变器输入端子处量测输入电压。
3）用交流电压表或万用表量测输出电压；
a，测试条件：由于输入电压范围较宽（22～32V），分别选取3个电压点进行检测如下：
① 27V输入：满载；② 22V输入：满载；③ 31V输入：满载
b，测试方法：
① 先调节输入电压到27V→观察输出电压；带满载后→观察输出电压；
② 调节输入电压到22V→观察输出电压；带满载后→观察输出电压；
③ 调节输入电压到31V→观察输出电压；带满载后→观察输出电压；
c，结果判定：输出电压保持在220V±10%（198～242V）范围内，判定合格。
10,输出电压频率及波形
图纸技术要求：49.5～50.5Hz（纯正弦波）
奉天的检测方式
注意：
1）用示波器测试输出电压的频率及波形；
a，测试条件：27V输入，空载。
c，测试方法：用示波器测量并读取输出电压的频率及观察波形。
c，结果判定：频率值在49.5～50.5Hz范围，波形为正弦波形，判定合格。
11,瞬态过冲幅度
图纸技术要求：≤20%（输出电压正向超调）
奉天的检测方式
注意：
1）用示波器测试输出电压的瞬态输出波形；
a，测试条件：27V输入，空载。
b，测试方法：抓取220V瞬态输出时的电压波形，计算overshoot值；
c，结果判定：≤20%，判定合格。
12,效率
图纸技术要求：≥90%（27V，满载时）
奉天的检测方式
注意：
1）负载采用160ohm/500w左右的纯电阻负载（或150W+150W=300W灯泡）；
2）用万用表表笔插入产品输入端子处量测输入电压值；
3）用电流钳表读取输入电流（显示精度至少小数点后1位），或者直接读取稳压电源的输出电流显示值（不太准）；
4）用万用表量测输出的交流电压值；
5）在输出串联交流电流表（显示精度需至少小数点后3位）或万用表读取输出电流。
a，测试条件：27V输入电压，满载。
b，测试方法：同时测试输入电压，输入电流，输出电压及输出电流的值，通过计算得出结果。
例如下：（230*1.179）/(27*10.7)=93.86%
c，结果判定：≥90%，判定合格。
13,静态电流
图纸技术要求：≤1mA（27V，ACC信号无效时）
奉天的检测方式
a，测试条件：27V输入电压，ACC电压为0V时。
b，测试方法：输入正极串入万用表（万用表设置为mA电流档），读取显示值。
c，结果判定：≤1ms，判定合格。
14,输出电压波形失真率
图纸技术要求：THD≤3%（27V）
奉天委外检测方式
a，测试条件：27V输入电压，输出带载150W+150W=300W灯泡。
b，测试方法：使用FLUKE 43B量测输出电压，并读取显示的THD值。
c，结果判定：THD≤3%，判定合格。
