电气测量复习题

电气测量复习题一、选择题1. 以下哪个设备常用于电能计量？A. 电流互感器B. 电力调制器C. 电能计量装置D. 电容器2. 将电极片面积相等，电极间隔相等的电容器的介电常数分别为∈1 和∈2 ，则此电容器的电容分别为：A. C1 = C2B. C1 > C2C. C1 < C2D. 不能比较大小3. 下列哪项不属于三相三线制测电表的特点？A. 适用于三相电源系统B. 耗电量小C. 测量稳定性好D. 占用空间大4. 功率因数的数值一般是：A. 0到1之间的小数B. 大于1的整数C. 小于-1的负数D. 0到1之间的分数5. 以下哪个器件可以实现电能的测量和传输？A. 电动机B. 电流互感器C. 电感器D. 电容器二、填空题6. ________是用来测量电阻的仪器。

7. 电流表接电路中总是有一个外接的________。

8. 一台电动机的功率因数为0.8，则该电动机为________。

9. 三线式四象限感应测功仪用于测量电力电子装置的________。

10. 静电能计量是利用电容器进行测量的一种________。

三、简答题11. 请简要解释电能计量装置的工作原理。

电能计量装置是用来测量电能消耗的装置。

它的工作原理是通过测量电流和电压，并根据相关的计算公式计算出电能的消耗量。

通常电能计量装置采用电流互感器和电压互感器来获取电流和电压的信息，并通过数字或模拟电路进行计算和显示。

12. 什么是功率因数？请举例说明功率因数的作用。

功率因数是指交流电路中有功功率与视在功率的比值，通常用cosφ表示。

功率因数的数值范围在-1到1之间，接近1表示负载电流与电压的相位差较小，即较接近纯阻性负载；接近-1表示负载电流与电压的相位差较大，即负载中包含较多的无功成分。

功率因数的作用是反映供电系统负载的性质，如低功率因数会导致输电损耗增加、电压降低和电网负荷能力降低。

13. 简述电流互感器的使用条件和主要特点。

《电气测量》复习题A一、填空题1．在直读式仪表表盘上，下列符号各表示什么含义？2．在交流电路实验中，使用调压器时主要应注意以下两点：a.b.3．某低功率因数瓦特表使用电压量程Un ＝150V，电流量程In＝2A，cosφ＝0.2，满偏刻度αm ＝150格，则满量程功率Pm＝ W，当测某负载功率，指针指在60格处，则此时测得功率P＝ W。

4．有下列四种类型电压表，表示他们类型的符号分别为a. b. c. d.(1) 其中能直接用于测交流电压的有；(2) 其中准确度较高的有；(3) 其中刻度均匀的有；(4) 其中过载能力强的有。

5．用两瓦计法测对称三相负载的有功功率的实验线路如图所示，试在下列表格中填入合理的数据组合。

ACB1、有一只电工仪表，其准确度等级为1.5，则其基本误差是（）A、±0.5%B、±1.0%C、±1.5%2、测量某实际值为10V的电压时，电压表的指示值为9.9V，则该测量结果的绝对误差为（）V，相对误差为-1%。

A、+0.1B、-0.1C、0.53、仪表游丝的主要作用是（）A、产生仪表的转动力矩B、产生反作用力矩C、让电流通过4、交流电压表及电流表指示的数值是（）A、平均值B、有效值C、最大值5、电能表铭牌标示为3×380/220V，说明它的电压线圈可长期承受的电压为（）V。

A、380B、57.7C、2206、某被测电流约为20mA，用下列哪个电流表测量，产生的相对误差较小？（）。

A、0.5级 150mAB、0.5级 100mAC、1.0级 50mA7、兆欧表有三个接线端，分别标有L、E和G字母，测量电缆的对地绝缘电阻时，其屏蔽层应接（）。

A、LB、EC、G8、测量绝缘电阻使用的仪表是（）。

A、接地电阻测试仪；B、兆欧表；C、万用表；9、磁电系结构测量仪表只能测（）。

A、直流电；B、交流电；C、交、直流电；10、电流互感器一次绕组的电流取决于（）A、二次回路所接仪表的阻抗B、被测电路的负载电流C、加在一次绕组二端的电压三、名词解释1、随机误差。

1.测量电压时应将电压表（B ）电路。

A 、串联接入B 、并联接入C 、并联接入或串联接入D 、混联接入2.测量电流时应将电流表（A ）电路。

A 、串联接入B 、并联接入C 、并联接入或串联接入D 、混联接入3.当二极管外加电压时，反向电流很小，且不随（D ）变化。

A.正向电流B.正向电压C.电压D.反向电压4.点接触型二极管应用于（C ）。

A 、整流B 、稳压C 、开关D 、光敏5.点接触型二极管可工作于(A )电路。

A 、高频B 、低频C 、中频D 、全频6.三极管是由三层半导体材料组成的，有三个区域，中间的一层为（A ）。

A 、基区B 、栅区C 、集电区D 、发射区7．用万用表检测某二极管时，发现其正、反电阻均约等于1K Ω，说明该二极管(A)。

A 、已经击穿B 、完好状态C 、内部老化不通D 、无法判断8．2.0 级准确度的直流单臂电桥表示测量电阻的误差不超过(B )。

A 、±0.2%B 、±2%C 、±20%D 、±0.02%9.调节电桥平衡时，若检流计指针向标有“-”的方向偏转时，说明（C ）A 、通过检流计电流大、应增大比较臂的电阻B 、通过检流计电流小、应增大比较臂的电阻C 、通过检流计电流小、应减小比较臂的电阻D 、通过检流计电流小、应减小比较臂的电阻10.调节电桥平衡时，若检流计指针向标有“+”的方向偏转时，说明 (A)。

A 、通过检流计电流大、应增大比较臂的电阻B 、通过检流计电流小、应增大比较臂的电阻C 、通过检流计电流小、应减小比较臂的电阻D 、通过检流计电流大、应减小比较臂的电阻11.直流双臂电桥的测量误差为（D ）A 、%2±B 、%4±C 、%5±D 、%1±12.直流单臂电桥测量几欧姆电阻时，比率应选为(A )。

A 、0.001B 、0.01C 、0.1D 、113.直流单臂电桥测量十几欧电阻时，比率应选为（B ）A.0.001B.0.01C.0.1D.114.直流单臂电桥用于测量中值电阻，直流双臂电桥测量电阻在（B）欧以下A.10B.1C.20D.3015.直流单臂电桥测量小阻值电阻时，不能排除(A)，而直流双臂电桥则可以。

一、单项选择题：1、表征系统误差大小程度的量称为（A、准确度）。

2、精密度是表征（A、偶然误差）的大小程度。

3、准确度是表征（B、系统误差）的大小程度。

4、检流计下量限可达到（B、10-11）A。

5、直流电位差计量限一般不超过（A、2）V。

6、电动系仪表的转动力矩由被测量的（D、有效值）决定。

7、电磁系仪表的转动力矩由被测量的（C、有效值）决定。

8、整流系仪表的转动力矩由被测量的（B、平均值）决定。

9、通常，（C、1.5 ）级以下的电测仪表用于一般工程测量。

10、准确度超过（A、0.1 ）级的测量需要选用比较仪器。

11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器本身高（B、2~3）级。

12、测量电能普遍使用（C、电度）表。

13、直流电度表多为（C、电动）系14、精确测量电路参数可以使用（C、电桥）。

15、直流单电桥适用于测量（B、中值）电阻。

16、直流双电桥适用于测量（B、低值）电阻。

17、直流单电桥测量范围一般为（C、10~106）电阻。

18、直流双电桥测量范围一般为（D、10-6~102）电阻。

19、使用单电桥测量电阻时，当被测电阻小于（C、10）Ω时，引线电阻、与电桥连接处的接触电阻就不能忽略。

20、兆欧表专用于检查和测量电气设备或供电线路的（B、绝缘）电阻。

21、通常规定兆欧表的额定转速为（B、120）转/分。

22、兆欧表专用于检查和测量电气设备或供电线路的（C、绝缘）电阻。

23、磁通的单位是（A、韦伯）。

24、磁感应强度的单位是（B、特斯拉）。

25、磁性材料的直流磁特性常用（B、冲击检流计）进行测量。

26、用（A、功率表）测量磁性材料在交变磁场中所消耗的功率，是测量损耗的重要方法。

27、电子电压表的输入阻抗一般大于（C、1M）Ω。

28、电子电压表的输入电容一般小于（A、40p）F。

29、电子电压表的频率范围可以达到（D、10-5~109）Hz。

30、现在生产的电子电压表大部分都按（C、正弦波有效值）刻度。

电子测量复习题填空类：1.峰值电压表使用的峰值检波器有____________、_________两种；其中__________的输出电量只反映被测电压交流分量的峰值。

2.阴极射线示波管（CRT）由_____________、_____________、_____________三部分组成。

3.在电子测量中，若测量的正确度高，则＿＿＿＿误差小，若测量的精密度高，则＿＿＿＿误差小，会明显歪曲测量结果的是＿＿＿＿误差。

4.电子计数器的测量误差来源主要有____________、_____________和标准频率误差三种。

5.热电偶测温是利用_______原理。

常用的温度传感器有___________和__________。

6.低频信号发生器所用振荡器大致有_______振荡器、_______振荡器。

7.电子测量按测量过程分类可分为____________、____________、和____________三种。

8.信号发生器的基本结构由、、、，以及电源构成。

9.磁电式电压表要扩大量程，必须在表头上＿＿＿分压电阻；而且电压量程越大，分压电阻＿＿＿。

10.感应式电能表主要由、和三部分组成。

11.示波器X轴放大器可能用来放大________信号，也可能用来放大________信号。

12.有两个周期相同的正弦波，在屏幕上显示一个周期为6个div，两波形间相位间隔为0.5div，则两波形间相位差为度。

（360/6*0.5）13.80623是＿＿＿位有效数字，其极限绝对误差≤＿＿＿＿，若保留四位有效数字进行凑整，舍入后的数据是＿＿＿＿。

f的信号具有＿＿＿作用，而对其他频率的14.文氏RC串并联电路对预调频率0信号具有＿＿＿作用15.通常用、和（俗称三大指标）来评价正弦信号发生器的性能。

f的信号具有＿＿＿作用，而对其他频率的16.文氏RC串并联电路对预调频率信号具有＿＿＿作用。

17. 电子电压表按显示方式不同，可分为 ________ 和 ____________ 。

《电工仪表与测量》复习题及答案《电工仪表与测量》复习题一、填空题(每空1分，共30分)1、实验室里一般使用__________式仪表。

2、仪表误差通常用____________误差、相对___________误差和________误差来表示。

3、检流计在搬动或使用完毕后，必须将_________锁住。

4、0.1级或0.2级仪表一般用于___________或__________,0.5级或1.0级的仪表一般用于____________,一般的工程测量可选用___________级下的仪表。

5、在使用万用表之前。

要先进行____________，在测量电阻之前还要进行__________。

法、法和法3类。

6、按测量结果的方式来分，测量电阻的方法有_______________________________________7、电桥平衡的条件是,电桥平衡的特点是。

___________________________________________________________________8、兆欧表是一种专门用来检查的便携式仪表。

_____________________________________9、电能表常数表示电能表对应于,并用。

_____________________________________10、电子仪器是指利用,并用________构成的代表仪器及装置的总称。

_________________11、晶体管特性曲线仪是一种能够________________________________________的专用测试仪器，通过屏幕上的标度尺可直接读出______________。

12、所谓非电量的电气测量，就是先将____________转换成________,然后采用__________的方法进行测量。

13、温度是用来表示____________的物理量。

14、转速表是专门用来测量_________________的仪表，按其结构分为___________和_________两大类。

电气测试技术复习题复习题（2015.1）一、填空题1．测量仪表的基本功能包括（变换功能）、（选择功能）、（比较功能）和（显示功能）四种功能。

2．衡量仪表精确度的指标有两个，一个是（精密度），另一个是（准确度）。

（精密度）用于衡量仪表示值的分散程度；（准确度）用于衡量仪表示值偏离被测量实际值的程度；（精确度）是精密度和准确度的综合反映。

3．根据误差的性质及其产生的原因，可分为（系统误差）、（随机误差）和（粗大误差）。

（系统）误差表征测量结果的准确度；（随机）误差表征测量结果的精密度；在测量数据处理时，（粗大）误差必须剔除。

4．由测量所得之被测量的值（示值）x与被测量的实际值A之差⊿x（即⊿x=x-A），称为（实际值的绝对误差）。

5．与被测量绝对误差数值相等，符号相反的值c（即c=-⊿x）称为（修正值）。

6．实际值绝对误差与实际值之比的百分数称为（实际）值的相对误差。

7．大多数随机误差服从正态分布。

服从正态分布的随机误差具有（单峰性）、（有界性）、（对称性）和（抵偿性）四个特点。

8．仪表的最大绝对误差与仪表量程满刻度之比的百分数，称为测量仪表的（最大满刻度引用）误差。

9．在校验一块满刻度为Um=100V的电压表时，测得其最大绝对误差为⊿xm=1V，则其引用误差为(1.0%)，该标的精度等级应定为(1.0)级。

10．根据系统误差的变化特征，可将系统误差分为（恒值系统误差）和（变值系统误差）两种类型。

变值系统误差又可分为（线性系统误差）、（周期性系统误差）和（复杂变化性系统误差）。

11．电位器式传感器可以把（直线）位移或（转角）转换成具有一定函数关系的输出电阻或输出电压。

12．电阻应变传感器是根据电阻应变片受应力而产生应变时，电阻应变片的（阻值）发生变化原理构成的。

13．干扰的来源包括（外）部干扰和（内）部干扰。

14．干扰的形成必须具备（干扰源）、（干扰耦合通道）和（被干扰对象）三个要素。

15．由于两个电路之间存在着电容，当其中一个电路的电位发生变化时，该电路的电荷通过分布电容传送到另一个电路，称为（静电）耦合。

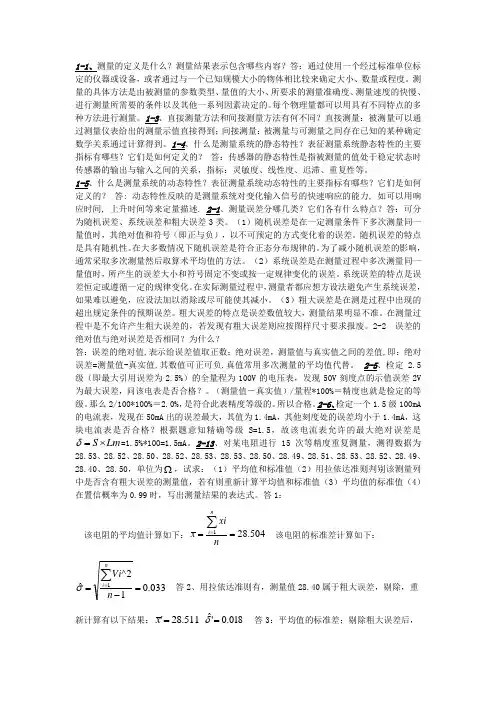

1-1、测量的定义是什么？测量结果表示包含哪些内容？答：通过使用一个经过标准单位标定的仪器或设备，或者通过与一个已知规模大小的物体相比较来确定大小、数量或程度。

测量的具体方法是由被测量的参数类型、量值的大小、所要求的测量准确度、测量速度的快慢、进行测量所需要的条件以及其他一系列因素决定的。

每个物理量都可以用具有不同特点的多种方法进行测量。

1-3、直接测量方法和间接测量方法有何不同？直接测量：被测量可以通过测量仪表给出的测量示值直接得到；间接测量：被测量与可测量之间存在已知的某种确定数学关系通过计算得到。

1-4、什么是测量系统的静态特性？表征测量系统静态特性的主要指标有哪些？它们是如何定义的？ 答：传感器的静态特性是指被测量的值处于稳定状态时传感器的输出与输入之间的关系，指标：灵敏度、线性度、迟滞、重复性等。

1-5、什么是测量系统的动态特性？表征测量系统动态特性的主要指标有哪些？它们是如何定义的？ 答: 动态特性反映的是测量系统对变化输入信号的快速响应的能力, 如可以用响应时间, 上升时间等来定量描述. 2-1、测量误差分哪几类？它们各有什么特点？答：可分为随机误差、系统误差和粗大误差3类。

（1）随机误差是在一定测量条件下多次测量同一量值时，其绝对值和符号（即正与负），以不可预定的方式变化着的误差。

随机误差的特点是具有随机性。

在大多数情况下随机误差是符合正态分布规律的。

为了减小随机误差的影响，通常采取多次测量然后取算术平均值的方法。

（2）系统误差是在测量过程中多次测量同一量值时，所产生的误差大小和符号固定不变或按一定规律变化的误差。

系统误差的特点是误差恒定或遵循一定的规律变化。

在实际测量过程中，测量者都应想方设法避免产生系统误差，如果难以避免，应设法加以消除或尽可能使其减小。

（3）粗大误差是在测是过程中出现的超出规定条件的预期误差。

粗大误差的特点是误差数值较大，测量结果明显不准。

在测量过程中是不允许产生粗大误差的，若发现有粗大误差则应按图样尺寸要求报废。

《电气测量》习题与思考题1、磁电系测量机构为什么不能用于交流量的测量？它的基本测量量是什么？将它接入正弦交流电路会有什么现象和后果？2、磁电系测量机构有哪些主要技术特性。

3、为什么磁电系多量程电流表采用闭式分流而不用开式分流？4、有一个磁电系表头，内阻为150Ω，额定电压降为45mV。

现用它制成150mA的电流表，求分流器的阻值。

若用它制成15V的电压表，求附加电阻的阻值。

5、某多量限磁电系电流表的分流电路如题5图所示。

已知150mA档时的总分流电阻为4Ω，15mA档时表头支路的总电阻为5960Ω。

问表头的满偏电流是多少？量限为15mA时的总分流电阻是多少？150mA15mA某多量程电压表的表盘上标有“20kΩ/V”字样，它表示什么？为什么电磁系仪表既适用于直流电路，又适用于交流电路？6、电磁系电流表采用什么方式改变量程？电磁系电压表采用什么方式改变量程？7、有三块电压表，量程和准确度等级分别为：500V，0.2级；200V，0.5级；50V，1.0级。

分别测量50V的电压，求每块表测量的绝对误差、相对误差。

10、正弦电压u i=220sinωt V, 经半波整流后，分别用磁电系电压表和电磁系电压表测量输出电压，问两表的读数分别为多少？11、正弦电压源u i=100sin（314t）V与35V直流电压源串联，分别用磁电系、电磁系和电动系电压表测量总电压，问仪表的指示值各是多少？12、使用电动系功率表时接线方式有哪几种选择？选择量程应遵守什么原则？如何防止电动系功率表过载？13、为什么电动系电压表、电流表的刻度不均匀，而电动系功率表的刻度是均匀的？电动系测量机构怎么能测量有功功率？14、为什么功率表会有反转现象？反转时怎么办？15、电动系测量机构的定圈的电流为A)(t1sin.0-30=ω，仪表指针偏转50格。

若定圈电流i2︒t=ω，动圈电流为A)(30+i1︒8sin为Aω，则指针偏转多少格？2sin.0︒+(()t5sinω，动圈电流为A)45t16、有一电炉铭牌标明其功率P=1kW、U=220V，要用功率表测量它的功率，若功率表的量程为2.5A/5A、150V/300V，问测量时选用什么量程比较合适。

一、简答题1、测量误差分类及其产生原因。

答：测量误差主要分为系统误差、随机误差以及疏忽误差三类。

系统误差是有某个特定原因引起的持续存在的误差。

产生原因：1)工作条件（环境）：温度、湿度、外界电场和磁场干扰强度等；2）仪器仪表本身结构：转动部分的摩擦、刻度不准、轴承与轴尖的间隙造成可动部分的倾斜等。

随机误差是有偶发原因引起的一种大小、方向都不确定的误差。

产生原因主要有电磁场微变、热起伏、空气扰动、大地微振等。

疏忽误差是由测量人员的粗心疏忽造成的误差。

产生原因主要有读数错误、记录错误等。

2、磁电系测量机构的作用力矩、反作用力矩、阻尼力矩分别由什么部件产生?答：作用力矩由磁场中的通电线圈产生；反作用力矩由游丝产生；阻尼力矩由线圈铝框架和线圈与外电路结合成回路时产生。

3、试对磁电系、电动系、电磁系三种测量机构的结构、工作原理及特性等进行比较。

答：磁电系测量机构是根据通电线圈在磁场中受到电磁力矩作用的原理构成的。

磁电系测量机构的准确度和灵敏度高，但过载能力小，而且只能测量直流。

电磁系测量机构是通过电流流经固定线圈产生的磁场对可动铁片产生的转动力矩来实现测量的。

电磁系仪表有结构简单、牢固、过载能力强，能够交直流两用等优点，但它的准确度不高，不如磁电系仪表。

电动系测量机构由固定线圈和可动线圈构成。

电动系测量机构具有准确度高，交、直流两用的优点，但是它易受外磁场的影响，过载能力差，功率消耗大，电流表、电压表的刻度不均匀。

4、电动系低功率因数功率表有哪两种结构?分别消除哪些影响?答：应用补偿线圈的低功率因数功率表：消除了部分表耗功率的影响；应用补偿电容的低功率因数功率表：消除了电压回路电流滞后电压的相位角θ的影响。

5、简述感应系电能表的工作原理。

答：电能表工作时，电压线圈和电流线圈会分别产生一个交变磁通，交变磁通分别穿过铝盘并在铝盘上感应出涡流．这些涡流会与线圈产生的交变磁场相互作用产生转动力矩，从而驱使铝盘转动。

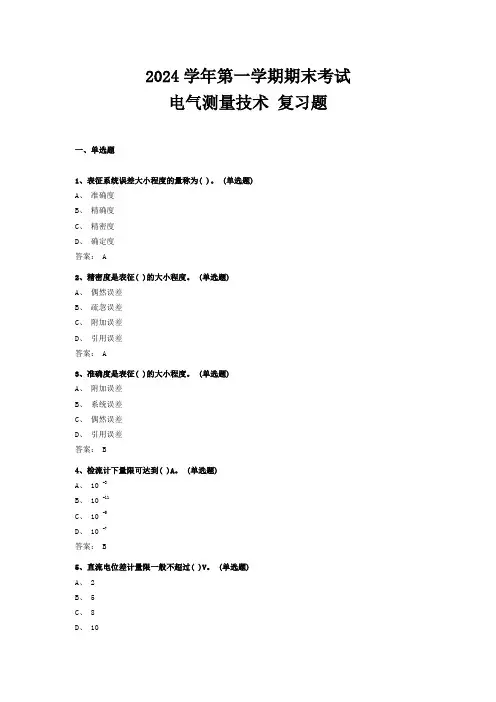

2024学年第一学期期末考试电气测量技术复习题一、单选题1、表征系统误差大小程度的量称为( )。

(单选题)A、准确度B、精确度C、精密度D、确定度答案： A2、精密度是表征( )的大小程度。

(单选题)A、偶然误差B、疏忽误差C、附加误差D、引用误差答案： A3、准确度是表征( )的大小程度。

(单选题)A、附加误差B、系统误差C、偶然误差D、引用误差答案： B4、检流计下量限可达到( )A。

(单选题)A、 10 -3B、 10 -11C、 10 -5D、 10 -7答案： B5、直流电位差计量限一般不超过( )V。

(单选题)A、 2B、 5C、 8D、 10答案： A6、电动系仪表的转动力矩由被测量的( )决定。

(单选题)A、平均值B、峰值C、峰-峰值D、有效值答案： D7、电磁系仪表的转动力矩由被测量的( )决定。

(单选题)A、平均值B、峰值C、有效值D、峰-峰值答案： C8、整流系仪表的转动力矩由被测量的( )决定。

(单选题)A、峰值B、平均值C、有效值D、峰-峰值答案： B9、通常,( )级以下的电测仪表用于一般工程测量。

(单选题)A、 0.5B、 1.0C、 1.5D、 2.5答案： C10、准确度超过( )级的测量需要选用比较仪器。

(单选题)A、 0.1B、 0.2C、 0.5D、 5.0答案： A11、配套用的扩大量程的装置(分流器、互感器等),它们的准确度选择要求比测量仪器本身高( )级。

(单选题)A、 1B、 2~3C、 4~5D、 6答案： B12、测量电能普遍使用( )表。

(单选题)A、电压B、电流C、电度D、功率答案： C13、直流电度表多为( )系 (单选题)A、磁电B、电磁C、电动D、感应答案： C14、精确测量电路参数可以使用( )。

(单选题)A、电压表B、电流表C、电桥D、万用表答案： C15、直流单电桥适用于测量( )电阻。

(单选题)A、接地B、中值C、高值D、绝缘答案： B16、直流双电桥适用于测量( )电阻。

电⽓测量技术复习题电⽓测量技术复习题⼀、填空题1. 测量的三个重要因素是2. 随机误差的统计特性表现在转换4. 电阻的测量⽅法有三种.路.6. 互感器是测量 7?按测量数据的读取⽅式分类，测量⽅法可分为两种.&⼀个完整的测量过程包括三个阶段.转换成10. 列举三种光电器件，俗称⽕表。

12?他励直流电机在稳定运⾏时，电枢回路外串电阻后，电阻增⼤，电负载转矩，电机转速下降。

3?热电偶的⼯作原理是基于效应.它能把D 转换电路是把转换成的电⼦电的设备，分别叫9.压电传感器的⼯作原理是基于效应，它能把11.电能的单位是，俗称枢电流13.功率表倍率计算公式KW=UNINC0S4>N/ a ,其中UN14?在进⾏直流电动机实验时，当励磁回路开路时会出现 15?在测量三相变压器空载功率时，采⽤两⽡计法，会出现两个功率表现象。

16?在三相变压器空载和短路实验中，计算空载参数是在下，测到的数据进⾏计算。

17?并联运⾏的三相变压器必须满⾜以下三个条件：1.额定电压和⼆. 简答题1?什么叫应变效应2?什么叫压电效应3?什么叫电桥平衡直流电桥的平衡条件是什么4.简述互感器的主要功能5?按误差出现的规律分类，测量误差可分为哪⼉种？6?什么叫霍尔效应？7?什么叫随机误差&简述获得精确测量的⽅法9?变压器空载和短路试验时，其功率表采⽤什么功率因素的表，为什么10. 利⽤两⽡特计法，为什么可以测量三相变压器的总功率请从理论上予以证明 11. 在进⾏直流电机实验时，当运⾏时励磁回路开路会出现什么现象，为什么在实验中采⽤什么⽅法来防⽌励磁回路开路12?在测量三相变压器空载和短路功率时，线路良好，出现⼀⽡特表读数为零，是否有此可能如有此可能试说明原因三、计算题1?今对某⼈的⾝⾼进⾏10次测量，测量结果如下表所⽰。

假设该测量结果没有系统误差,,COSN现象, 在实验中采⽤接法来防⽌励磁回路开路。

极性现象，⽽在测量短路功率时会出现两个功率表极性算短路参数是在下，测到的数据进计算。

电气测量复习题答案一、单项选择题1. 电流互感器的二次回路应接地，其目的是（A）。

A. 防止开路B. 防止短路C. 保证测量精度D. 保护人身安全2. 测量交流电路中电流的有效值，应使用（B）。

A. 平均值表B. 有效值表C. 最大值表D. 最小值表3. 测量电压时，电压表应与被测电路（C）。

A. 串联B. 并联C. 并联D. 混联二、多项选择题1. 电气测量中常用的测量仪表有（ABCD）。

A. 电流表B. 电压表C. 功率表D. 电能表2. 测量电阻时，下列哪些因素会影响测量结果（ABD）。

A. 接触不良B. 环境温度C. 测量时间D. 测量设备的精度三、填空题1. 电气测量中，测量误差的来源包括测量设备的精度误差、操作误差以及________误差。

答案：环境2. 在三相电路中，测量线电压时，应使用________表。

答案：电压3. 测量电流时，电流表的内阻应尽可能________。

答案：大四、简答题1. 简述电气测量中，为什么电流互感器的二次回路需要接地？答案：电流互感器的二次回路接地是为了确保在互感器二次回路发生开路时，能够迅速形成接地短路，从而避免由于开路引起的高电压对设备和人身安全造成危害。

2. 说明使用钳形电流表测量电流时应注意哪些事项？答案：使用钳形电流表测量电流时，应注意以下几点：首先，确保钳形电流表的量程与被测电流相匹配；其次，测量时钳口应完全闭合，避免漏磁；再次，测量过程中应避免接触钳形电流表的钳口，以防触电；最后，测量完成后应及时关闭钳形电流表的电源，以延长其使用寿命。

五、计算题1. 已知某三相电路的线电压为380V，线电流为25A，功率因数为0.8，试计算该电路的有功功率和无功功率。

答案：有功功率P=√3×U线×I线×cosφ=√3×380V×25A×0.8=11760W；无功功率Q=√3×U线×I线×sinφ=√3×380V×25A×0.6=9450var。

绪论：1、试简述电气测量的方法。

2、简述标准电池在使用时应该注意的事项。

3、电气测试仪表的误差分类，请详细说明。

4、试简述仪表正常工作的条件？5、为什么引入引用误差的概念？6、用量限为100mA、准确度为0.5级的电流表，分别去测量100mA和50mA的电流，求测量结果的最大相对误差各为多少？第一章：直读式电测仪表1、磁电系测量机构的特点有哪些？2、为什么分流器要采用四端钮结构？3、电磁系仪表的结构分为哪两大类？4、电动系测量机构的结构包括哪几部分？5、电动系功率表在使用中要遵循的接线规则。

6、若电压与电流额定值分别为U N=500V,I N=5A, αm=50DIV,测得指针偏转格数为30DIV，则被测功率为多少？第二章：比较式电测仪表1、直流电位差计分为哪两种？为什么使用直流电位差计可以获得比较准确的测量结果？2、什么是直流电桥？双比电桥和单比电桥在测量结果的差异是什么，请具体列出来.3、为什么交流电桥平衡的调节至少要设置两个参数，而且要反复调节？4、试写出麦氏电桥、海氏吊桥、欧文电桥在平衡时的L x、R x和被测线圈品质因数。

第三章：电子式电测仪表1、示波器的主要性能指标包括哪些？2、扫描方式有几种？在每种扫描方式中，各如何获得完整稳定的显示波形？3、示波器的使用注意事项包括哪些？4、如何利用电子示波器测量电压？5、怎么样测量两个不同频率的信号？第四章：数字化电测仪表1、数字式仪表与模拟式仪表相比，有哪些优点？数字式仪表的缺点是什么？2、数字式仪表的分类有哪些？3、当被测信号频率较低和较高时，如何利用用电子计数器确定其频率？4、触发误差是如何产生的？应该如何减小触发误差？5、试说明相位—时间式相位计的工作原理。

6、试列举出单斜率式数字电压表、双斜率积分式数字电压表以及脉宽调制（PWM）积分式的特点。

7、利用比例运算法测量阻值很小的电阻时，应该怎样保证测量的准确度？8、试论述微机化仪表的特点。

《电工仪表与测量》复习题一、填空题(每空1分，共30分)1、实验室里一般使用__________式仪表。

2、仪表误差通常用____________误差、相对___________误差和________误差来表示。

3、检流计在搬动或使用完毕后，必须将_________锁住。

4、0.1级或0.2级仪表一般用于___________或__________,0.5级或1.0级的仪表一般用于____________,一般的工程测量可选用___________级下的仪表。

5、在使用万用表之前。

要先进行____________，在测量电阻之前还要进行__________。

6、按测量结果的方式来分，测量电阻的方法有____________法、______________法和_____________法3类。

7、电桥平衡的条件是_________________________________________________,电桥平衡的特点是__________________。

8、兆欧表是一种专门用来检查_____________________________________的便携式仪表。

9、电能表常数表示电能表对应于___________________,并用__________________。

10、电子仪器是指利用_________________,并用________构成的代表仪器及装置的总称。

11、晶体管特性曲线仪是一种能够________________________________________的专用测试仪器，通过屏幕上的标度尺可直接读出______________。

12、所谓非电量的电气测量，就是先将____________转换成________,然后采用__________的方法进行测量。

13、温度是用来表示____________的物理量。

14、转速表是专门用来测量_________________的仪表，按其结构分为___________和_________两大类。

欢迎阅读《电气测量技术》复习资料一、填空题1.电测量和磁测量统称为电磁测量或电气测量。

2.根据被测量数据取得的途径不同可将测量方式分为直接测量、间接测量和组合测量三类，根据读取数据的方法不同可将测量方法分为直读法和比较法两种。

3.4.5.6.7.8.9.、用电压表测电压必须将电压表与电路并联14、磁电系仪表广泛地用于直流电流和直流电压的测量。

15、磁电系电压表，要扩大其量程，可以串联一个附加电阻。

16、磁电系电流表，要扩大其量程，就要加接分流器。

数称为电压灵敏度。

17、习惯上常把电压表的V18、由于电动系仪表中没有铁磁性物质，所以不存在磁滞和涡流效应，准确度可达0.5级以上。

17.电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构。

18.交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类。

19.接地电阻测量仪是最常用的接地电阻测量设备。

20.测量功率时采用电动式仪表，测量时将仪表的固定线圈与负载串联联，反映负载中的电流，因而固定线圈又叫电流线圈；将可动线圈与负载并联，反映负载两端电压，所以可动线圈又叫电压线圈。

21.22.23.24.25.26.27.28.29.30.31.32.交流电路功率是指一个周期内瞬时电压和瞬时电流乘积的平均值，即。

33.液晶显示模块由液晶屏、驱动电路和控制器三部分组成。

34.晶体本来是固体的一种形态，某些高分子有机物的液体具有各向异性，也具有晶体的特征，所以称为液晶，它的发光方式有透射型和反射型两种。

二、单项选择题（1分×15=15分）1、在三相功率测量中，用二表法测三相功率，适用于（B ）交流电。

A．单相B．三相三线制C．三相四线制D．三相五线制。

2、下列功率表电路接线图，正确的是（C ）。

A．B．C．3、A.C.4、ABCD5、AC.相位和频率;D.电压与无功功率。

6、表征系统误差大小程度的量称为（A）。

A、准确度B、精确度C、精密度D、确定度7、精密度是表征（ A ）的大小程度。

《电气测试技术》复习题一、填空题1.零值法测量的准确度取决于度量涔的准确度和指零仪表的灵敏度。

P42.替代法测量的准确度取决于度量器的准确度和仪器的灵敏度。

P43.根据测量仪表的工作电流分，有直流仪表、交流仪表、交直流仪表。

P44.电气测量仪表的性能指标主要是静态指标和动态指标。

P55.直读式电测技术包括对被测对象的测量和采用指针指示的测量数据的直接读取，其仪表由测量机构和测量线路两部分组成。

P216.比较式电测仪表分为补偿式电测仪表和电桥式电测仪表。

P447.根据稳压电源中稳压器的稳定对象不同，可分为直流稳压电源和交流稳压电源。

P448.直流电位差计是按照补偿法原理制作的直流电压仪器。

P549.电桥的作用将参数转换为电压或电流信号，然后利用电桥平衡原理进行测量。

按照桥电源的不同分为直流电桥和交流电桥。

P5710.模拟信号发生器按照信号来源分成采用振荡器的信号发生器和采用稳态触发电路的信号发生器。

P6611.空间磁场测量的方法主要有磁感应法、霍尔效应法、磁通门法。

P14612.磁性材料特性主要包括直流磁性特性和交流磁性特性，其测量的基本特点必须离线进行。

P15813.退磁又称磁清洗，其退磁方法有直流法和交流法，交流退磁是在实际测量和应用中常用的方法。

P15914.磁性材料动态特性测量的对象主要是软磁材料，其测量的主要任务包括交流磁化曲线、交流磁滞曲线和损耗。

P16315.极限参数主要包括绝缘电阻、接地电阻、超高电压、超大电流、瞬间高速信号和微弱信号等。

P16716.测量绝缘电阻的方法主要有吸收比法和介质损耗因数法。

P17117.电气设备接地包括保护接地、工作接地、防雷接地。

P17318.数字仪表的结构包括测量线路、模数转换（A/D转换）和数字显示三大部分。

它的特点是把被测量转换为数字量，然后以数字方式直接显示出被测量的数值，其核心部件为电子计数器。

P8719.测量误差的表示方法有三种：绝对误差、相对误差、引用误差。

电气测量技术复习资料一、填空题1.电测量和磁测量统称为电磁测量或电气测量 ;2.根据被测量数据取得的途径不同可将测量方式分为直接测量、间接测量和组合测量三类,根据读取数据的方法不同可将测量方法分为直读法和比较法两种;3.电磁测量用的模拟指示仪表按其结构组成,可划分为测量线路和测量机构两大部分;4.电磁测量用的数字仪表,其典型结构包括测量线路和模数转换和数字显示等几个部分;5.A/D 转换器的任务是把模拟量转换为数字量;6.按照测量误差产生的原因及误差的性质,可以把误差分为系统误差、随机误差和疏忽误差三类;7.仪表使用时偏离规定的工作条件而造成的误差称为附加误差;8.由测量人员的粗心疏忽造成的严重歪曲测量结果的误差成为疏忽误差;9.偶然误差又称为随机误差;10.用测量值与被测量真值之间的差值所表示的误差称为绝对误差 ;11.绝对误差与被测量真值之比称为相对误差 ;12.衡量误差对测量结果的影响,通常用相对误差更加确切;13.以绝对误差与仪表上量限的比值所所表示的误差称为引用误差 ;14.最大引用误差可以用来评价仪表性能,实用中就用他表征仪表的准确度等级 ;15.随机误差通常呈正态分布,具有有界性、单峰性和对称性三个特性;16.电动系功率表有两个线圈;12、用电流表测电流必须将电流表与电路串联 ;13、用电压表测电压必须将电压表与电路并联 ;14、磁电系仪表广泛地用于直流电流和直流电压的测量;15、磁电系电压表,要扩大其量程,可以串联一个附加电阻;16、磁电系电流表,要扩大其量程,就要加接分流器;数称为电压灵敏度 ;17、习惯上常把电压表的V18、由于电动系仪表中没有铁磁性物质,所以不存在磁滞和涡流效应,准确度可达级以上;17.电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构;18.交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类;19.接地电阻测量仪是最常用的接地电阻测量设备;20.测量功率时采用电动式仪表,测量时将仪表的固定线圈与负载串联联,反映负载中的电流 ,因而固定线圈又叫电流线圈；将可动线圈与负载并联,反映负载两端电压,所以可动线圈又叫电压线圈;21.测量仪器一般应具备三种功能,即数据的采集、数据的处理和结果的表达 ;22.磁电系检流计是一种高灵敏度电流计,用于测量极微小的电流或电压;检流计的标尺不注明电流或电压数值,所以一般只用来检测电流的有无 ;23.测量用互感器一般分为电压互感器和电流互感器两种, 在接线过程中,电压互感器不允许短路 ,电流互感器不允许开路 ;24.工程上用符号ϕ表示电路的电压与电流之间的相位差角,用ϕcos表示功率因数 ;25.我国一般将 50 Hz范围的频率称为工频;26.精确测量电路参数可以使用电桥,测量电阻的直流电桥分为单电桥和双电桥两种;27.普通示波管由电子枪、偏转系统和荧光屏三部分组成;28.示波器Y通道的作用是将被测电压信号传送至显示器,控制显示器垂直方向的偏转;X通道有两种结构,一种为连续扫描方式,另一种为触发扫描方式;29.磁的测量是电工测量技术的一个重要方面,他包括磁场的测量和磁性材料的测量;30.磁通φ的单位为韦伯Wb ,磁感应强度B的单位为特斯拉T ;31.高斯计是利用半导体在磁场中的霍尔效应直接测出空间的磁感应强度的;32.交流电路功率是指一个周期内瞬时电压和瞬时电流乘积的平均值 ,即P=1 T ∫TTTTT;33.液晶显示模块由液晶屏、驱动电路和控制器三部分组成;34.晶体本来是固体的一种形态,某些高分子有机物的液体具有各向异性,也具有晶体的特征,所以称为液晶 ,它的发光方式有透射型和反射型两种;二、单项选择题1分×15=15分1、在三相功率测量中,用二表法测三相功率,适用于 B 交流电;A．单相B．三相三线制 C．三相四线制D．三相五线制;2、下列功率表电路接线图,正确的是 C ;A．B．C．D．3、在没有信号输入时,仍有水平扫描线,这时示波器工作在______状态,若工作在______状态,则无信号输入时就没有扫描线; AA.连续扫描触发扫描B.触发扫描连续扫描C.常态自动D.内触发扫描外触发扫描4、根据测量误差的性质和特点,可以将其分为 C 三大类;A．绝对误差、相对误差、引用误差B．固有误差、工作误差、影响误差C．系统误差、随机误差、疏忽误差D．稳定误差、基本误差、附加误差5、整步表是用来检测待接入的发电机与已经运行的电网的哪项参数是否相同 CA．有功功率和电流; B.电抗与相位;C.相位和频率;D.电压与无功功率;6、表征系统误差大小程度的量称为A;A、准确度B、精确度C、精密度D、确定度7、精密度是表征 A 的大小程度;A、偶然误差B、疏忽误差C、附加误差D、引用误差8、检流计下量限可达到 B ;A、10-3B、10-11C、10-5D、10-79、 测量电能普遍使用 C 表;A 、电压B 、电流C 、电度D 、功率10、 直流电度表多为 C 系A 、磁电B 、电磁C 、电动D 、感应11、 精确测量电路参数可以使用 C ;A 、电压表B 、电流表C 、电桥D 、万用表12、 直流单电桥适用于测量 B 电阻;A 、接地B 、中值C 、高值D 、绝缘13、 直流双电桥适用于测量 B 电阻;A 、中值B 、低值C 、高值D 、绝缘14、 兆欧表专用于检查和测量电气设备或供电线路的 B 电阻;A 、接地B 、绝缘C 、中值D 、低值15、 磁通的单位是 A ;A 、韦伯B 、特斯拉C 、焦耳D 、欧姆16、 磁感应强度的单位是 B ;A 、韦伯B 、特斯拉C 、焦耳D 、欧姆17、 212位数字万用表的分辨率为 A ; A 、% B 、1% C 、2% D 、5%18、 213位数字万用表的最大显示值为 D ; A 、199 B 、999 C 、9999 D 、199919、 示波管又称阴极射线管,简称 B ;A 、LCDB 、CRTC 、LED D 、CCD20、 测量各种电磁量的数字仪表,通常按 C 进行分类;A 、仪表结构B 、工作原理C 、被测对象D 、使用环境四、 简答题共30分1. 模拟指示仪表由哪两部分组成它们各自的任务是什么模拟指示仪表的结构框图是怎样的P8 答：模拟指示仪表可划分为测量线路和测量机构量大部分;测量线路的任务是把被测量y转化为可被测量机构接受的过渡量x;测量机构的任务则是把过渡量x再转换为指针角位移α;结构框图如下：2.简述数字仪表有哪几部分组成并画出其组成框图;P10答：数字式仪表包括测量线路、模-数转换和数字显示器等几个部分;其组成框图为：3.测量误差有哪三类它们各自的定义是什么P11答：测量误差分为系统误差、随机误差、疏忽误差三类;系统误差是指在相同条件下,多次测量同一个量时,误差大小和符号均保持恒定,或按某种规律变换的一种误差;随机误差是由偶发原因引起的一种大小、方向都不确定的误差;疏忽误差是一种由测量人员的粗心疏忽造成的误差;4.随机误差通常呈什么分布画出随机误差的分布曲线,说出随机误差的分布有哪三大特性并给出解释说明;P18答：随机误差通常呈正态分布;其分布曲线如下：第一，在一定条件下,随机误差的绝对值不会超过一定界限,即所谓有界性;第二，绝对值小的误差出现的寄回多于绝对值大的误差,即所谓单峰性;第三，当测量次数足够多时,正误差和负误差出现的机会相等,即所谓对称性;5.什么是伏安法测电阻他有哪两种接线方法,分别适用于什么场合伏安法测电阻的主要优点是什么P129答：用电压表和电流表间接测量直流电阻的方法称为伏安法;有电压表接前和电压接后两种接法;电压表接前,适用于测量大电阻;电压表接后,适用于测量小电阻;伏安法测电阻的主要优点是能让被测电阻在工作状态下进行测量,这在工程上有很大的实用意义;6.通用示波器有哪两种工作方式它们各自有什么用途P180答：示波器常用工作方式有两种,分为扫描工作方式和X-Y工作方式;扫描工作方式用于测量随时间变化的波形;X-Y工作方式,X、Y分别通入两个变化波形,荧光屏显示的则是两个波形的对应函数关系的图像;7.什么是数字式仪表它的主要特点有哪些P207答：数字式仪表：把被测电磁量转化为数字量并以数字形式显示出来的仪表;主要特点有：1测量结果直接用数字形式显示2数字量在传送过程中抗干扰能力强3数字电路容易集成化4仪器的结构也发生了变革;8.简述电压型数字式电阻表的原理并画出其结构框图;P249答：电压型数字电压表先将电阻值转换为模拟电压,再经过A/D转换为数字电压,并以数字形式显示;结构框图为：9.什么是智能仪器P281答：智能仪表在仪表中引进了单片机或嵌入式系统,使它在测量的同时,能对输入信号进行记忆、分析、判断,从而提高仪表性能、简化仪表电路,达到增加功能提高精度的效果,即把过去仅仅单纯显示被测数据的仪表,转变为能显示也能进行控制、分析、计算、输出的仪表;10.什么是虚拟仪器它跟智能仪器的主要区别是什么P293答：虚拟仪器是计算机技术与测量技术结合的一种方式;它通过应用程序将通用计算机和必要的数据采集硬件结合起来,在计算机平台上创建的一台仪器;它跟智能仪器的主要区别是：智能仪器是在仪器内部,引进微处理器,但本身仍然是一台专用的测量仪器;而虚拟仪器则是在一台通用计算机中,装上虚拟仪器应用软件,作为仪器使用,但它本身还是一台计算机,只是工作在一个测量仪器的应用软件中;五、分析计算题共35分1、有一磁电系表头,内阻为150Ω,额定压降为30mV,现将它改为450mA 量程的电流表,问应接多大的分流器,若将它改为60V 的量程的电压表,则应接多大的附加电阻 P303 习题2-1 数值微变 解：改为450mA 量程的电流表,可先求得表头的满偏电流c Ic I =Ω15030mV = 求得扩程倍数 n=2252.0450==C I I 分流器电阻 Ω=-=-=1503.012251501n R R C sh 改为60V 的量程的电压表的扩程倍数 m=200030mV60V = 附加电阻 Ω=-=-=k R m R C ad 300150)12000()1(2、用电压表测量实际值为220V 的电压,若测量中该表最大可能有±5％相对误差,则可能出现的读数最大值为多大;若测出值为230V,则该读数的相对误差和绝对误差为多大;习题1-1解：可能出现的读数最大值为220+220×2311005=V 若测出值为230V,则该读数的绝对误差为0A A X -=∆ =230-220=10 V相对误差为γ0A ∆=×100%22010=×100% =% 3、有一磁电系表头,内阻为150Ω,额定压降为45mV,现将它改为150mA 量程的电流表,问应接多大的分流器,若将它改为15V 的舶电压表,则应接多大的附加电阻 习题2-1解：改为150mA 量程的电流表,可先求得表头的满偏电流c Ic I =Ω15045mV = 求得扩程倍数 n=5003.0150==C I I 分流器电阻 Ω=-=-=3006.015001501n R R C sh 改为15V 的舶电压表的扩程倍数 m=3.33345mV15V = 附加电阻 Ω=-=-=49800150)1333()1(C ad R m R2. 有一电器属感性负载,已知P=100W 时,I=0.9A,ϕcos =;若可供选择的功率表分别为 2.5A ／150V 、2.5A ／300V 、5A ／300V 、10A ／300V,问选哪一种较为适合;若以上功率表刻度盘都是150格,则测量时指针偏转多少格;P305 习题3-2解：1T =P I ×cosφ=1000.9×0.5=220T应选量程为2.5A ／300V 的功率表;2功率表常数格/51505.2300150W I U c HH =⨯== 则偏转格数格205100c P ＝==α 2. 有一电炉铭牌标明其功率P=lkW 、U=220V,要用功率表测量它的功率,若功率表的量程为／5A 、150V ／300V,问测量时选用什么量程比较适合;另外,若功率表刻度盘是150格,则测量时指针偏转多少格P305 3-1 微变解：1I=P/U ＝1000／220=必须选量程为5A 、300V 的量程才不会过载;2功率表常数格/101505300150W I U c H H =⨯==则偏转格数格＝100101000c P ==α5. 分段型液晶显示器的驱动电路及AB 端的输入波形分别如下图所示,请画出输出端C 的输出波形及ABC 三者的异或门真值表;P2576. 用准确度为1级、量程为300V 的电压表测量某电压,若读数为300V,则该读数可能的相对误差和绝对误差有多大,若读数为200V,则该读数可能的相对误差和绝对误差有多大;P302习题1-3解：准确度1级、量程为300V 的电压表,最大绝对误差为若读数为300V,则该读数可能的最大绝对误差为V 3±,相对误差为 γx A ∆===±3003%1± 读数为200V 时,则该读数可能的最大绝对误差仍为V 3±,此时的相对误差为 γx A ∆===±2003%5.1± 7、用伏安法测量一个阻值约为2000 的电阻,若电压表内阻V R =2k,电流表内阻A R =,问采用电压表接前和接后两种方法,其测量误差分别为多大解：若电压表接前,按式5-6若电压表接后,按式5-88.一台332位,量程为300V 的数字电压表,问该表的分辨力和分辨率;P310 习题8-2 解：332位量程为300V 的数字电压表,它的末位一个字所对应电压为,所以其分辨力为;最小变化量1与最大数字2999之比为29991,故分辨率为%; 9. 在示波器y 偏转板上加入图A —5a 所示的波形；在X 偏转板上施加附图A —5b 所示的波形,试绘出荧光屏上显示的图形;P307 6-1图A —5解：若y 偏转板上加入图a 所示的波形；X 偏转板上施加图b 所示的波形,则荧光屏上显示的图c图A —5课后习题重点复习1-1,1-3,2-1,2-5,3-1,3-2,6-1,6-2,8-2,8-3。

一、填空题1、电工指示仪表的特点是能将被测电量转换为_仪表可动部分的机械偏转角_并通过_指示器_直接显示出被测量的大小，故又称为直读式。

2、电桥平衡的条件是相对臂电阻的乘积相等，电桥平衡的特点是I P=03、由于二极管的反向电阻很大，故应选择电压表外接的接线方式。

4仪表的误差通常用绝对误差、相对误差、和引用_ 误差来表示5、数字式仪表的核心是数字式电压基本表。

6、在使用万用表之前要先进行机械调零，在测量电阻之前还要进行_电阻调零。

7、电压互感器二次侧的额定电压规定为 5 V，电流互感器二次侧的额定电流规定为100 A8、电工指示仪表主要由。

测量机构和测量线路两大部分组成。

其中，_测量机构_是电工指示仪表的核心。

9、选择仪表内阻时，要求电压表内阻尽量大些，电流表内阻尽量小些10.钳形电流表的最大优点_是不停电情况下测电流。

11.在做高电压及大电流测量时，严禁带电切换量程否则有可能损坏转换开关12.安装式功率因数表多采用铁磁电动系测量机构和变换器机构。

13、电动系测量机构的特性，决定了电动系电流表和电压表的刻度是不均匀的。

14、用直流单臂电桥测量电阻时，如果按下电源和检流计按钮后，指针向“正”偏转，这时应增加比较臂的电阻值，反之应减小比较臂的电阻值。

15、电能表的倍率就是_电流互感器_变比与电压互感器变比的乘积值。

16．仪表的准确度通常用绝对误差最大值和仪表量程之比的百分数来表示。

17．磁电式仪表的磁场由永久磁铁产生，它的线圈是流过被测电流。

18．为了提高电磁式仪表的抗外磁场能力，可采用磁屏和无定位结构措施。

19．电磁式仪表的转动力矩与被测电流的平方有关，因此仪表分度具有平方特性。

20．电动式仪表由的测量机构由两个线圈构成，其中一个是固定的，称为电流线圈，另一个是可以动的称为电压线圈。

21．电能表的基本工作原理是电磁感应原理。

22．为了得到较高的准确度应当适当选择仪表的量程使得指针位于满刻度的2/3处附近。
