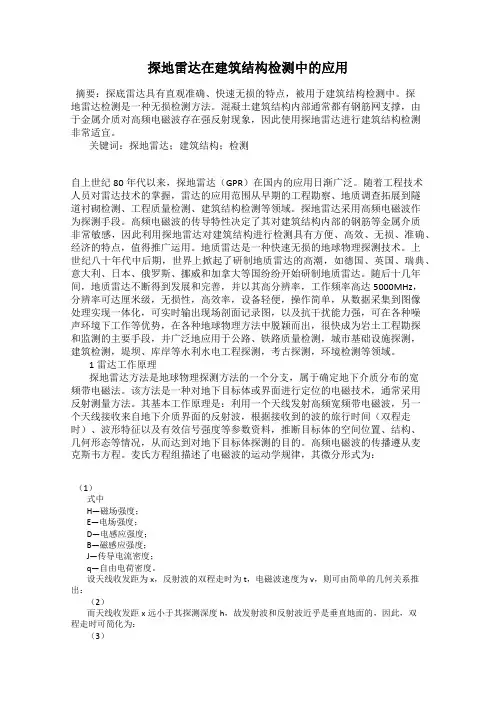

探地雷达在建筑结构检测中的应用摘要：探底雷达具有直观准确、快速无损的特点，被用于建筑结构检测中。
探地雷达检测是一种无损检测方法。
混凝土建筑结构内部通常都有钢筋网支撑，由于金属介质对高频电磁波存在强反射现象，因此使用探地雷达进行建筑结构检测非常适宜。
关键词：探地雷达；建筑结构；检测自上世纪80年代以来，探地雷达（GPR）在国内的应用日渐广泛。
随着工程技术人员对雷达技术的掌握，雷达的应用范围从早期的工程勘察、地质调查拓展到隧道衬砌检测、工程质量检测、建筑结构检测等领域。
探地雷达采用高频电磁波作为探测手段。
高频电磁波的传导特性决定了其对建筑结构内部的钢筋等金属介质非常敏感，因此利用探地雷达对建筑结构进行检测具有方便、高效、无损、准确、经济的特点，值得推广运用。
地质雷达是一种快速无损的地球物理探测技术。
上世纪八十年代中后期，世界上掀起了研制地质雷达的高潮，如德国、英国、瑞典、意大利、日本、俄罗斯、挪威和加拿大等国纷纷开始研制地质雷达。
随后十几年间，地质雷达不断得到发展和完善，并以其高分辨率，工作频率高达5000MHz，分辨率可达厘米级，无损性，高效率，设备轻便，操作简单，从数据采集到图像处理实现一体化，可实时输出现场剖面记录图，以及抗干扰能力强，可在各种噪声环境下工作等优势，在各种地球物理方法中脱颖而出，很快成为岩土工程勘探和监测的主要手段，并广泛地应用于公路、铁路质量检测，城市基础设施探测，建筑检测，堤坝、库岸等水利水电工程探测，考古探测，环境检测等领域。
1雷达工作原理探地雷达方法是地球物理探测方法的一个分支，属于确定地下介质分布的宽频带电磁法。
该方法是一种对地下目标体或界面进行定位的电磁技术，通常采用反射测量方法。
其基本工作原理是：利用一个天线发射高频宽频带电磁波，另一个天线接收来自地下介质界面的反射波，根据接收到的波的旅行时间（双程走时）、波形特征以及有效信号强度等参数资料，推断目标体的空间位置、结构、几何形态等情况，从而达到对地下目标体探测的目的。
探地雷达测试技术在房屋地基基础检测中的应用随着城市化进程的不断加快，房屋建设成为了每个城市中不可或缺的一部分。
而房屋的基础地基则是房屋建设中至关重要的一环，因为一个良好的地基可以确保房屋的稳固和安全。
在房屋建设过程中，对地基基础的检测和评估显得尤为重要。
而在地基基础检测中，探地雷达测试技术的应用逐渐受到人们的关注和认可。
探地雷达测试技术以其高效、准确的特点，成为了房屋地基基础检测中的得力工具。
一、探地雷达测试技术的工作原理探地雷达是一种通过接收地下物体反射的电磁波信号来检测地下目标的技术。
它利用电磁波在地下传播时，会被不同的介质和结构所反射、折射或吸收的特性，来探测地下的结构以及地下目标的存在情况。
探地雷达主要由天线系统、传输系统和数据处理系统组成，具有快速成像、无损检测和高分辨率等特点。
在地基基础检测中，通过探地雷达测试技术可以直观地看到地下的结构，包括地下管线、地下水位、地下空腔等，并且可以较为准确地识别出地下目标的深度和位置等信息，为基础检测提供了有力的支持和帮助。
1. 地基基础隐患的发现在房屋地基基础检测中，探地雷达测试技术可以帮助工程师们发现地下的隐患问题。
比如地下管线的情况、地下空腔的位置、地下水位的深度等信息，这些信息对于判断地基基础的稳固性和安全性至关重要。
探地雷达测试技术可以在不破坏地表的情况下，快速准确地探测出地下的结构和情况，为房屋地基基础检测提供了更直观的信息。
2. 地基基础质量的评估在房屋地基基础的评估中，探地雷达测试技术可以帮助工程师们对地下土壤的性质、地下岩层的分布、地基基础的承载能力等条件进行评估。
通过探地雷达测试技术，可以获取到更加详细和准确的地下结构信息，为地基基础质量的评估提供了更加可靠的数据支持。
3. 施工方案的优化在房屋地基基础检测中，探地雷达测试技术可以帮助工程师们更快速、更准确地了解地下的情况，因此可以更加科学地制定施工方案。
在对地基基础的情况有了更详细的了解之后，工程师们可以更有针对性地进行施工方案的优化和调整，提高施工效率，降低施工风险，确保房屋地基基础的稳固和安全。
探地雷达测试技术在房屋地基基础检测中的应用探地雷达（Ground Penetrating Radar，简称GPR）是一种非破坏性测试工具，可以用于检测许多材料的内部结构和缺陷。
在房屋地基基础检测中，GPR可以非常有效地检测地基基础深度、水平和垂直坚实度以及隐藏缺陷，例如地下管线和石头等固体。
这些数据对于房屋的结构安全和完整性至关重要。
GPR原理GPR的工作原理是向地面发射无线电波，检测由地面反射回来的信号。
这些信号可以帮助确定地下物质的类型、深度和位置。
GPR系统通常由一台发射机和一台接收机组成。
发射机通过天线向地面发射无线电波，接收机则接收由地面反射回来的信号。
接收机所收到的信号与已知的反射速度和时间相结合，就可以确定地下物质的位置和深度。
GPR的应用GPR可以检测的深度和材质取决于它所使用的频率和天线类型。
一般来说，频率越高，探测的深度就越浅，但对于小型物体和细节，高频率的天线通常更为有效。
天线类型也可以影响到GPR的探测效能。
例如，针对深度较大的探测根据线性天线可有比宽带天线更好的效果。
在房屋地基基础检测方面，GPR可以帮助确定地基深度和坚实程度，以及地基中的水平和垂直缺陷。
它可以发现地下管道和电缆、地下障碍物和石头等，这些可能会影响房屋地基的安全和完整性。
GPR的应用不仅可以用于房屋地基的检测，还可以用于道路、桥梁、地下水的检测中，它甚至还可以在考古学领域中用于发现埋藏深度的文物和化石等古迹。
GPR测试步骤进行GPR测试时，需要先进行预测试，以确定最合适的测试频率和天线类型。
下面是GPR测试过程的一般步骤。
1）准备工作首先需要准备GPR系统以及测试范围内的工具和设备。
由于GPR通过天线向地面发射无线电波，因此需要对测试区域进行充分的准备。
例如，需要清除杂物和植被，以确保光滑和平坦的测试表面。
2）测试和记录当准备工作完成后，测试员会通过一台控制单元控制GPR系统的发射和接收方案。
GPR 系统的控制单元通常具有一个存储介质，以便将得到的数据存储在其中。
使用地下雷达进行地下建筑物探测与测绘地下雷达（Ground Penetrating Radar，简称GPR）是一种非侵入性地质雷达技术，可以用于探测和测绘地下建筑物。
它利用电磁波的反射和传播特性来获取地下物体的信息，广泛应用于土壤勘探、无损检测等领域。
地下建筑物的探测与测绘是一项具有重要意义的工作。
在城市化进程中，由于城市建设的日益增长，地下空间的利用变得越来越重要。
然而，常规的地质勘探方法无法直接观测地下建筑物的情况，这就增加了地下建筑物探测和测绘的难度。
使用地下雷达进行地下建筑物探测与测绘，可以在一定程度上弥补传统方法的不足。
地下雷达通过发射一束电磁波，然后接收和记录波的反射情况，进而分析出地下物体的位置、形态和组成。
这种技术具有非破坏性、高效率、高精度等优点，能够大幅缩短勘探周期和成本，并提高勘探准确性。
地下雷达的工作原理是利用电磁波在地下介质中传播的特性来探测地下物体。
当电磁波遇到不同的物体时，会发生反射、折射和散射等现象。
通过测量这些反射、折射和散射等信号，可以确定地下物体的位置和形态。
不同的物体对电磁波的反射和传播有不同的影响，因此通过分析这些反射信号的特征，可以了解地下建筑物的具体情况。
地下雷达的应用领域广泛。
在城市建设中，地下管网的布局和维修需要准确了解地下建筑物的位置和状况。
地下雷达可以有效地识别和定位管道、电缆等地下设施，避免损坏和冲突。
在文化遗址保护中，地下雷达可以探测和测量古墓、古洞穴等地下文物，为考古工作提供重要的信息。
在地质勘探中，地下雷达可以分析地下层位的性质和分布，为油气勘探等工作提供支持。
虽然地下雷达具有许多优点，但也存在一些限制和问题。
首先，地下雷达的探测深度受到地下介质的影响。
对于电阻率较高的地层，探测深度较浅；而对于电阻率较低的地层，探测深度较深。
其次，地下雷达在复杂地质环境中的应用受到限制，如高密度、高含水量的地下介质，会产生较多的噪声和干扰。
此外，地下雷达的解释和分析需要结合其他地质资料和专业知识，否则可能会引起误判。
