建筑结构检测鉴定 PPT

（1）收集被检测建筑结构的设计图纸、 设计变更、施工记录、施工验收和工 程地质勘察等资料；
（2）调查被检测建筑结构现状缺陷， 环境条件，使用期间的加固与维修情 况和用途与荷载等变更情况；
（的和 具体要求，并了解是否已进行过检测。
2 建筑结构检测方案
容量为N的检验批
抽样
容量为n的样本
检验 Ac───合格判定数
d个不合格 Re───不合格判定数
d≤Ac
接收
d≥Re
拒收
一次抽样检验框图
L(p)-接收概率 p-不合格率
抽样特征曲线
容量为N的检验批，随机抽取n 件，设不 合格为X，那么X是一个随机变量。对一 次抽样，
当X≤AC时可接收这个检验批，接收概率
（3）用于承重结构的钢筋及连接接 头试件；
（4）用于承重结构的砖和混凝土小 型砌块；
（5）用于拌制混凝土、砌筑砂浆的水 泥；
（6）用于承重结构的混凝土中使用的 掺加剂；
（7）地下、屋面、厕浴间使用的防水 材料；
（8）国家规定必须实行见证取样和送 检的其它试块、试件和材料。
大家有疑问的，可以询问和交流
（1）计量、计数或计量－－计数抽 样方案；
（2）一次、二次或多次抽样方案；
（3）根据生产连续性和生产控制稳 定性情况，尚可采用调整性抽样方 案；
（4）对重要的检验项目可采用简易 快速的检验方法时，可选用全数检 验方案；
（5）经实验检验有效的抽样方案。
2．在制定检验批的抽样方案时，对生产 方风险（或错判概率α）和使用方风险
（2）该自行研究方法或引入方法 在对比试验的基础上，应扩展到 实际工程中进行验证，在验证有 效的基础上，应通过专家鉴定；
（3）检测单位有检验细则；
(4) 在检测方案中説明。
（二）建筑结构检测抽样方法
1 在《建筑工程施工质量验收统一标 准 》GB50300 － 2001 给出了检验批 质量检验的抽样方案是应根据检验 项目的特点在下列抽样方案中进行 选择的规定：
第三章 基本规定 一、建筑结构检测分类和主要内容
（一）新建工程结构检测 ❖施工过程中质量控制检验 ❖ 检验批质量验收检验 ❖ 结构工程的实体检验 ❖ 对结构工程质量有怀疑或不符
合验收要求
1．建筑材料进场复验和见证取样送 样检验
见证取样送样的范围：
（1）用于承重结构的混凝土试块；
（2）用于承重墙体的砌筑砂浆试块；
（或漏判概率β）可采取；
（1）主控项目：对应于合格质量水平的 α和β均不宜超过5％。
（2）一般项目：对应于合格质量水平的 α不宜超过5％，β不宜超过10％。

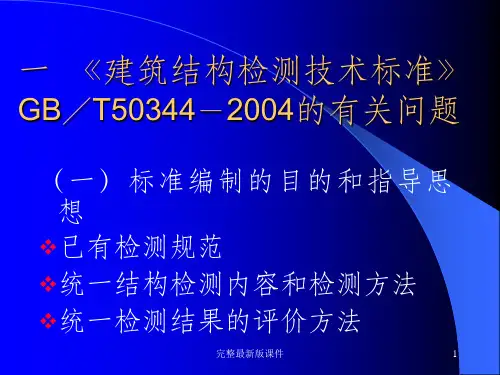

．3.《建筑结构检测技术标准》GB／ T50344－2004，结合建筑结构工程检验 项目的特点，给出了下可供选择的方案：
（1）建筑结构外部缺陷的检测，宜选用 全数检测方案；
计数抽样举例
检验批容量为100个构件，查表 3.3.13得样本最小容量为20个。
若为主控项目: (1)则正常一次抽样,查表3.3.14-1 得:
A c=2, Rc =3;
(2)正常二次抽样查表3.3.14-2得： 第一次抽10个样本，判据为
A c1=0, Rc1 =3; 若第一次抽得的结果d1=0,或
对于σ已知的正态分布，可解得
n
(u u ) 0 1
2
Kc
1u
u
0u
u
式中uα为为标准正态分布α的分位数 uß位=数-u1+β, u1-β为标准正态分布1-β的分
6．计量抽样被推定参数的区间估 计:检验批的标准差未知时,具有 95%保证率的平均值的推定曲间 （0.5分位值）和标准值0.05分位 值的推定区间
计量抽样举例
该工程为钢筋混凝土结构，同强度 (C30)的检验批容量为100个构件，查 表3.3.13得样本最小容量为20个。共 200个测区，检测的统计结果为：
μ＝37.0MPa, S=4.0;查表3.3.19
得:k1=1.17458, k2=2.39600; 推定区间:Z=(k2-k1)S=(2.39600-
1.17458)×4.0
=1.22142×4.0=4.88568 MPa
可以按批评定:
Xk1= μ- k1S=37.0-
1.17458×4.0=37.0-4.69832 =32.30168MPa.
Xk2 =μ- k2S=37.0-
2.39600×4.0=37.0-9.584=27.416MPa Xk1>C30 符合设计要求
正态分布概率密度曲线
（1）推定区间的限制：
相邻强度等级差和推定上、下限平 均值10％两者的较大值
（2）检测结果不满足推定区间要求 时，方差太大时，可按单个构件评 定
R＝μ－1.645*S
（3）检验批结果的判定：
1） 当设计要求相应数值小于或 等于推定上限值时符合要求；
2） 当设计要求相应数值大于推 定上限值，为低于设计要求，应 进行结构承载力核算等。
L（P）＝P（X≤AC） ＝P（X＝0）＋P（X＝1）＋……＋
P（X=AC） P（x=d）可利用超几何分布、二项式
分布和泊松分布计算
容量为N的检验批
n1─第一次抽样数
容量为n1的样本
A1─第一次合格判定数
R1─第一次抽样不合格判定
d1个不合格
d1≤A1 A1＜d1＜R1 d1≥R1
容量为n2的样本
d2个不合格
d1+d2≤A2
d1+d2≥R2
接 收
二次抽样检验框图
拒 收
目前，各专业规范所有百分比抽样的不合理性 10％抽样率的不同抽样特征曲线
计数抽样说明：
（1） 主控项目的正常一次抽样和正常 二次抽样：α、ß均为5％；
（2）一般项目的正常一次抽样和正常二 次抽样；α为5％ 、ß为10％。 （3）正常二次抽样中的第一次抽总数 的1/2，第二次抽样数也为1/2。 表3.3.14-2和表3.3.14-4中的（1）表示 第一次抽样数，（2）表示第一、第二 次抽样数量的和；不是仅第二次抽样的 数量。
（3）对同一种检测方法，既有国家或 行业标准，又有地方标准
（4）当国家标准行业标准或地方标准 的规定与实际情况确有差异或明显不 适用问题时
4．在选用有关标准、规范规定或建议的 检测方法时，应注意以下问题：
（1）当检测方法有相应的检测标准时， 应选择相适应的方法。
（2）当检测方法没有相应检测标准时， 检测单位应有相应的检测细则。
若S=4.5,推定区间:Z=(k2-k1)S
=1.22142×4.5=5.49639 MPa，则 推定区间大于5 MPa,不能按批评定。
如设计要求混凝土强度为C30，三个 工程检测结果为
工程类级 第一 第二 第三
XK，2 28.6 25.5
25.2
XK，1 32.1 29.2
31.5
是否满足
满足
5．新建工程质量检测 6．既有建筑工程结构检测 （1）既有建筑的正常检查 （2）既有建筑的常规检测 （3）建筑结构的专项检测 （4）建筑结构可靠性鉴定
二、建筑结构检测的工作程序 与基本要求
接受委托
调查 制定检测方案
确认仪器、设备状况 现场检测
补充检测
计算分析和结果评价
检测报告
检测工作程序框图
1．现场调查
（1）建筑结构概况，主要包括结构类 型、建筑面积、总层数、设计、施工 及监理单位，建造年代等；
（2）检测目的或委托方的检测要求；
（3）检测依据，主要包括检测所依据 的标准及有关的技术资料等；
（4）检测项目和选用的检测方法以及 检测的数量；
（5）检测人员和仪器设备情况； （6）检测工作进度计划； （7）所需要的配合工作； （8）检测中的安全措施； （9）检测中的环保措施。
据检验批的容量和检测类别分为 A .B . C 类。
A 类：一般施工质量的检测
B 类：结构质量和性能的检测
C 类：结构质量和性能的严格检 测。
4 计数抽样检测
在抽样检验的样本中，记录每 一个体有某种属性或计算每一个 体中的缺陷数目检验方法。
分为正常一次抽样和正常二次 抽样。
样本容量－－验收 既有建筑
d1=3则可得出通过验收或不通过 验收的结论,仅当第一次抽得的结 果d1=1~2时,则才进行第二次抽样; 而二次的总判据为 A c=2, Rc =3
5、计量抽样 在抽样检验的样本中，对每
一个体测量其某个定量特性的检 验方法。
(1L L)具((有)) 下1限,a的计量一次抽 样01
具有下限的计量一次抽样检验方案的抽样 特征曲线
不满足 区间太大 按单个构
件评定
（三）检验批中异常数据的判断处理
1 依据标准 《正态样本异常值的判断和处理》 GB4883 2异常值定义
异常值是指样本中的个别值，其数 值明显偏离它（或它们）所属样本 的其余观测值。
3异常值的种类 （1）可能是总体固有的随机变异性的
极端现；属同一总体。
(2)也可能是试验条件和方法的偶然偏 离，不属同一总体。 4 判断异常值的统计学原则 上侧情形：异常值为高端值； 下侧情形：异常值为低端值； 双侧情形：异常值在两端可能出 现极端值； 5 判断异常值的规则: （1）标准差已知——奈尔（Nair） 检验法; （2）标准差未知——格拉布斯 （Grubbs ）检验法和狄克逊 （Dixon ）检验法
（2）结构与构件几何尺寸与尺寸偏差的 检测，宜选用一次或二次计数抽样方案
（3）结构连接构造的检测，应 选择对结构安全影响大的部件 进行抽样；
（4）构件结构性能的实荷检验， 应选择同类构件中荷载效应相 对较大和施工质量相对较差构 件或受到灾害影响、环境侵蚀 影响构件中有代表性的构件。
(5)应随机抽样，样本容量，最小 样本容量：
