(完整)浙教版科学八年级上册第四单元测试

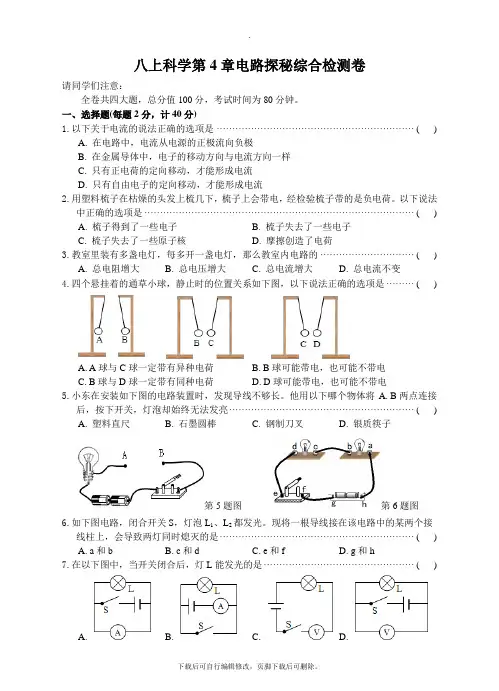

八上科学第4章电路探秘综合检测卷请同学们注意：全卷共四大题，总分值100分，考试时间为80分钟。

一、选择题(每题2分，计40分)1.以下关于电流的说法正确的选项是 ······························································· ( )A. 在电路中，电流从电源的正极流向负极B. 在金属导体中，电子的移动方向与电流方向一样C. 只有正电荷的定向移动，才能形成电流D. 只有自由电子的定向移动，才能形成电流2.用塑料梳子在枯燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。

以下说法中正确的选项是 ······················································································ ( )A. 梳子得到了一些电子B. 梳子失去了一些电子C. 梳子失去了一些原子核D. 摩擦创造了电荷3.教室里装有多盏电灯，每多开一盏电灯，那么教室内电路的 ······························ ( )A. 总电阻增大B. 总电压增大C. 总电流增大D. 总电流不变4.四个悬挂着的通草小球，静止时的位置关系如下图，以下说法正确的选项是 ········· ( )A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电5.小东在安装如下图的电路装置时，发现导线不够长。

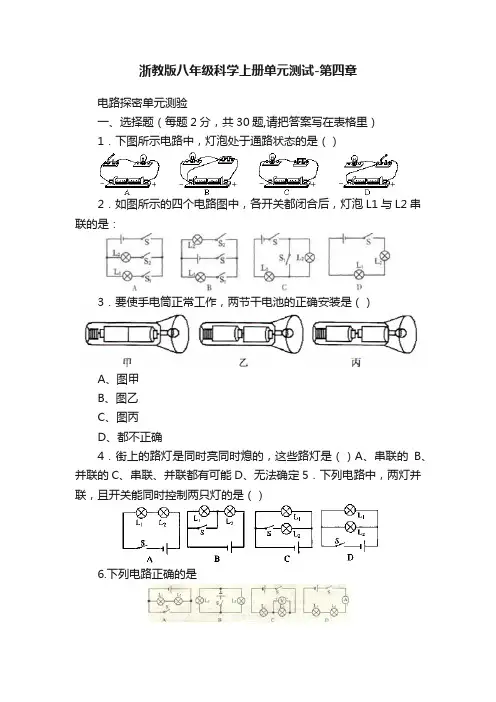

浙教版八年级科学上册单元测试-第四章电路探密单元测验一、选择题（每题2分，共30题,请把答案写在表格里）1．下图所示电路中，灯泡处于通路状态的是（）2．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：3．要使手电筒正常工作，两节干电池的正确安装是（）A、图甲B、图乙C、图丙D、都不正确4．街上的路灯是同时亮同时熄的，这些路灯是（）A、串联的B、并联的C、串联、并联都有可能D、无法确定5．下列电路中，两灯并联，且开关能同时控制两只灯的是（）6.下列电路正确的是7.跷泉实验时连接了如同5所示的电路，闭合开关S1和S2后，下列分析正确的是A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电赞不响8．以下电路图与右边的实物图一致的是9．如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。

此时如果闭合开关，一定．．会发生 A 、电源短路 B 、电流表损坏 C 、L 1不亮 D 、L 2的灯丝烧断10．避雷针的尖端不断向空中释放电子，这时避雷针中的电流方向是（）A 、从地面到尖端B 、从尖端到地面C 、没有电流D 、无法确定 11．用电流表测量通过电灯L 1的电流，下列电路图中正确的是（）(A)a 、b 都是电流表 (B)a 、b 都是电压表(C)a 是电压表，b 是电流表(D)a 是电流表，b 是电压表13．小明要研究串联电路的电流特点，连接了如图电路。

闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是A ．甲处最大B ．乙处最大 C.丙处最大 D ．一样大14．如右图所示的电路中，电流表测量的是 [ ]A ．通过灯L 1的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．电源供给电路的总电流15．在如图所示的电路中，若A1的读数是0.2A ，A 2的读数是0.3A ，则A 的读数是 A 、0.1A B 、0.2A C 、0.3A D 、0.5A16．右图所示的电路中，当开关闭合后，在金属夹A 、B之间分别接入硬币、铅笔芯、橡皮和塑料尺，小灯泡能发光的是A 、接入硬币和橡皮 B 、接入塑料尺和铅笔芯 C 、接入硬币和铅笔芯D 、接入橡皮和塑料尺 17．绝缘体不容易导电是因为（）A 、没有电子B 、几乎没有电荷C 、正负电荷总数相等D 、能够自由移动的电荷很少18．跟导体的电阻大小无关的一个因素是（）A 、导体的长度B 、导体的横截面积C 、导体的材料D 、通过导体的电流大小19．右图所示电路，闭合开关S ，将变阻器的滑片向右端移动时A 、电流表的示数变大，灯泡变亮B 、电流表的示数变大，灯泡变暗C 、电流表的示数变小，灯泡变暗D 、电流表的示数不变，灯泡亮度不变20．如图所示，是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P 应接图中的A 、a 点B 、b 点C 、c 点D 、d 点 21．下列各图中测量L 1电压的电路，正确的是22．关于电流、电压和电阻，下列说法正确的是 ( ) A．只要将导体连入电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大23．在图8所示的电路中，闭合开关S后，灯泡Ll 和L2都不亮，电压表有示数，其故障原因可能是:A．Ll 断路 B．Ll短路 C． L2断路 D．L2短路24．某电阻器两端加10伏特电压时，通过电阻的电流是0.4安培，若该电阻两端加25伏特电压，那么电阻的阻值和通过电阻的电流是A、75欧、0.4安B、25欧、0.4安C、75欧、1安D、25欧、1安25．右图所示为三个不同电阻的电流随电压变化的图线，其中电阻最大的是A、R1B、R2C、R3D、一样大26．如图所示的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。

检测内容：第4章得分________卷后分________评价________一、选择题(每小题3分，共36分)1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是( D )A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电2．为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯，灯丝已断的灯泡玻璃芯，酒精灯、插头、导线若干，设计了下面所示的四种方案，其中合理的是( B ) 3．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下图符合上述工作特性的电路图是( C ) 4．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。

下列说法中正确的是( A )A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷5．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( B )A．该导体的电流随电压的增大而减小B．当导体两端的电压为0 V时，电流为0 A C．当导体两端的电压为0 V时，电阻为0 Ω D．当导体两端的电压为2 V时，电流为0.2 A,第5题图),第6题图),第7题图)6．某同学连接的电路如图所示，已知他所用的电源电压为20 V，电阻R为2 kΩ，滑动变阻器的最大电阻为3 kΩ，当他将滑片P从b滑向a的过程中，关于电压表示数变化的范围，下面说法中正确的是( A )A．8～20 V B．0～20 V C．12～20 V D．8～12 V7．如图所示，图甲为调光台灯，图乙为一简单调光台灯的电路图，在电路图的M、N 两点之间接入一个滑动变阻器，使滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是( C )A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N 8．在“伏安法测电阻”的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用的电流表量程为0.6 A，对于电流表和电源电压的选择，下列说法中正确的是( C ) A．电源选择错误，因此会烧坏电源B．电流表量程不合适，因此电流表无示数C．电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D．电流表量程选择错误，读数误差较大9．小明想设计一种能反映并可调节温度高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”(电压表)示数变大。

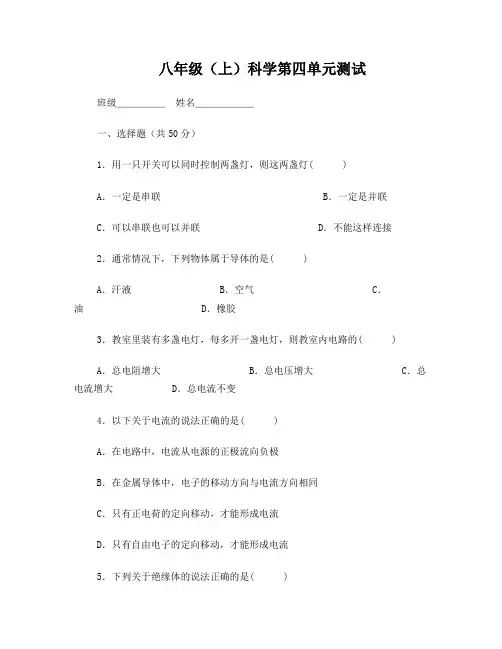

八年级（上）科学第四单元测试班级＿＿＿＿＿姓名＿＿＿＿＿＿一、选择题（共50分）1．用一只开关可以同时控制两盏灯，则这两盏灯( )A．一定是串联 B．一定是并联C．可以串联也可以并联 D．不能这样连接2．通常情况下，下列物体属于导体的是( )A．汗液 B．空气 C．油 D．橡胶3．教室里装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电阻增大 B．总电压增大 C．总电流增大 D．总电流不变4．以下关于电流的说法正确的是( )A．在电路中，电流从电源的正极流向负极B．在金属导体中，电子的移动方向与电流方向相同C．只有正电荷的定向移动，才能形成电流D．只有自由电子的定向移动，才能形成电流5．下列关于绝缘体的说法正确的是( )A．绝缘体不容易导电，是因为它的内部没有电荷B．绝缘体不容易导电，是因为它的内部自由电荷很少C．绝缘体在任何条件下都不可能变成导体D．绝缘体不容易导电，也不能带电6．如右图所示，要使滑动变阻器滑片向左滑动时电阻变大，电路中的两导线应接在( )A．C和D B．A和DC．C和B D．C和A7．某同学做实验时，需要一个阻值为5欧的电阻，但手边只有一些阻值为10欧的电阻，解决此问题的做法是( )A．将2个10欧的电阻串联 B．将3个10欧的电阻串联C．将2个10欧的电阻并联 D．将3个10欧的电阻并联8．白炽灯的灯丝烧断后，可把断开处搭接起来继续使用，则灯丝的( )A．电阻减少，电流增大 B．电阻变大，电流减少C．电阻和电流都增大 D．电阻和电流都减少9．在不考虑温度对电阻影响的情况下，下列关于导体电阻大小的说法，正确的是( )A．长度相同的导线，细的电阻一定大B．粗细相同的导线，长的电阻一定大C．长度和粗细都相同的电阻导线，电阻一定相同D．材料和长度都相同的导线，细的电阻一定大10．如图四个电路图中，与实物图对应的是( )11．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是( )A．电路出现了短路 B．电路出现了断路C．用电器太多 D．供电电压偏低了12．用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。

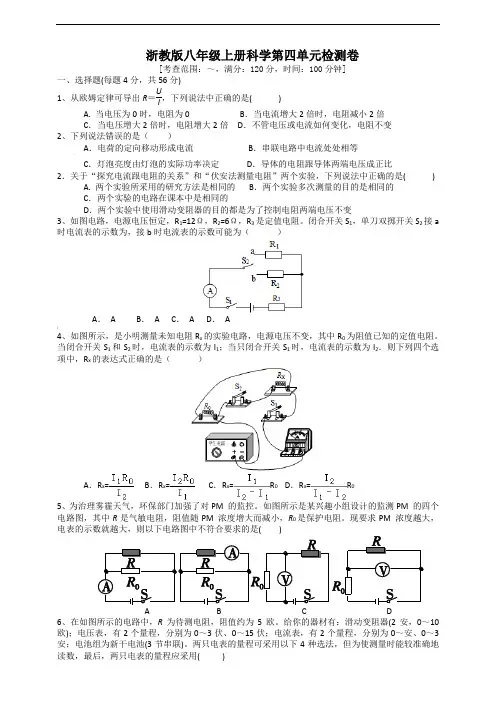

浙教版八年级上册科学第四单元检测卷[考查范围：～，满分：120分，时间：100分钟]一、选择题(每题4分，共56分)1、从欧姆定律可导出R ＝U I ，下列说法中正确的是( )A. 当电压为0时，电阻为0 B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变2、下列说法错误的是（ ）A ．电荷的定向移动形成电流B ．串联电路中电流处处相等`C ．灯泡亮度由灯泡的实际功率决定D ．导体的电阻跟导体两端电压成正比2．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( )A. 两个实验所采用的研究方法是相同的 B ．两个实验多次测量的目的是相同的C ．两个实验的电路在课本中是相同的D ．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变3、如图电路，电源电压恒定，R 1=12Ω，R 2=6Ω，R 3是定值电阻。

闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为，接b 时电流表的示数可能为（ ）A ． AB ． AC ． AD ． A ；4、如图所示，是小明测量未知电阻R x 的实验电路，电源电压不变，其中R 0为阻值已知的定值电阻。

当闭合开关S 1和S 2时，电流表的示数为I 1；当只闭合开关S 1时，电流表的示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x =B ．R x =C ．R x =R 0D ．R x =R 05、为治理雾霾天气，环保部门加强了对PM 的监控。

如图所示是某兴趣小组设计的监测PM 的四个电路图，其中R 是气敏电阻，阻值随PM 浓度增大而减小，R 0是保护电阻。

现要求PM 浓度越大，电表的示数就越大，则以下电路图中不符合要求的是( )6、在如图所示的电路中，R 为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器(2安，0～10欧)；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～安、0～3安；电池组为新干电池(3节串联)。

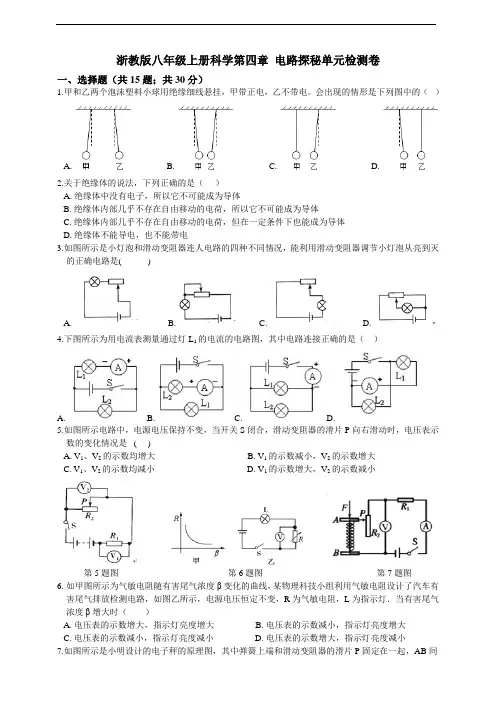

浙教版八年级上册科学第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。

会出现的情形是下列图中的（）A. B. C. D.2.关于绝缘体的说法，下列正确的是（）A. 绝缘体中没有电子，所以它不可能成为导体B. 绝缘体内部几乎不存在自由移动的电荷，所以它不可能成为导体C. 绝缘体内部几乎不存在自由移动的电荷，但在一定条件下也能成为导体D. 绝缘体不能导电，也不能带电3.如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是( )A. B. C. D.4.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）A. B. C. D.5.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表示数的变化情况是( )A. V1、V2的示数均增大B. V1的示数减小，V2的示数增大C. V1、V2的示数均减小D. V1的示数增大，V2的示数减小第5题图第6题图第7题图6. 如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小7.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 两表示数都变大D. 两表示数都变小8.在图所示的电路中，①、②、③是三个电表（电压表或电流表）。

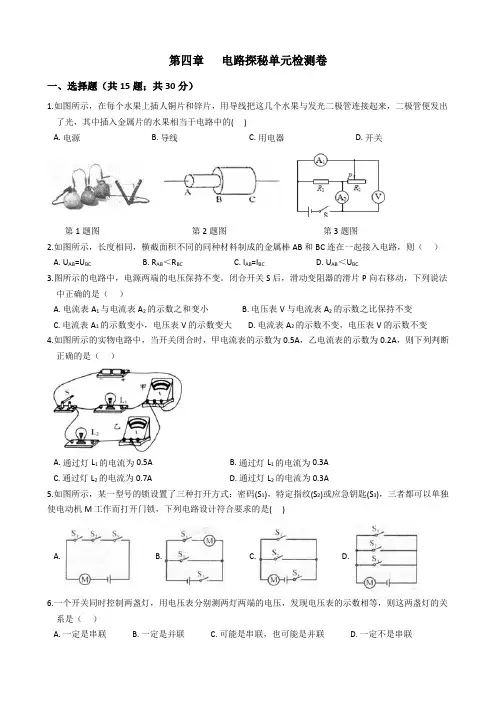

第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.如图所示，在每个水果上插人铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的( )A. 电源B. 导线C. 用电器D. 开关第1题图第2题图第3题图2.如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A. U AB=U BCB. R AB＜R BCC. I AB=I BCD. U AB＜U BC3.图所示的电路中，电源两端的电压保持不变。

闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A. 电流表A1与电流表A2的示数之和变小B. 电压表V与电流表A2的示数之比保持不变C. 电流表A1的示数变小，电压表V的示数变大D. 电流表A2的示数不变，电压表V的示数不变4.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A. 通过灯L1的电流为0.5AB. 通过灯L1的电流为0.3AC. 通过灯L2的电流为0.7AD. 通过灯L2的电流为0.3A5.如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是( )A. B. C. D.6.一个开关同时控制两盏灯，用电压表分别测两灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（）A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 一定不是串联7.电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为（）A. 20ΩB. 15ΩC. 10ΩD. 5Ω8.有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（）A. 2伏B. 6伏C. 8伏D. 0.67伏9.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A. 两次测量加在灯两端的电压不同B. 两次测量通过灯的电流不同C. 两次测量灯丝温度不同D. 两次测量室内温度不同10.在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值11.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上12.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U—I关系图像，从图中可以看出R1与R2的大小关系是（）A. R1＞R2B. R1=R2C. R1＜R2D. 无法确定第13题图第14题图13.如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A. A表示数越大，V表示数越小B. A表示数越小，V表示数越大C. A表和V表示数均越小D. A表和V表示数均越大14.两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，两端允许加的最大电压是（）A. 25伏B. 19伏C. 15伏D. 10伏15.如图所示是某种“测重仪”的原理图。

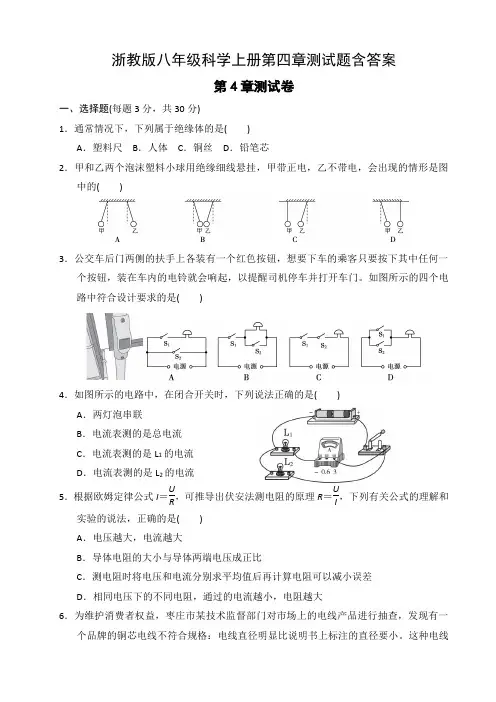

浙教版八年级科学上册第四章测试题含答案第4章测试卷一、选择题(每题3分，共30分)1．通常情况下，下列属于绝缘体的是( )A ．塑料尺B ．人体C ．铜丝D ．铅笔芯2．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的( )3．公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。

如图所示的四个电路中符合设计要求的是( )4．如图所示的电路中，在闭合开关时，下列说法正确的是( )A ．两灯泡串联B ．电流表测的是总电流C ．电流表测的是L 1的电流D ．电流表测的是L 2的电流5．根据欧姆定律公式I ＝U R ，可推导出伏安法测电阻的原理R ＝UI ，下列有关公式的理解和实验的说法，正确的是( ) A ．电压越大，电流越大B ．导体电阻的大小与导体两端电压成正比C ．测电阻时将电压和电流分别求平均值后再计算电阻可以减小误差D ．相同电压下的不同电阻，通过的电流越小，电阻越大6．为维护消费者权益，枣庄市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标注的直径要小。

这种电线不符合规格的主要原因是()A．电线的温度不同导致其电阻不同B．电线的材料不同导致其电阻不同C．电线的长度较长导致其电阻偏大D．电线的横截面积较小导致其电阻偏大7．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。

则与电压表相连的两个接线柱可能是()A．a和bB．c和dC．a和fD．e和f8．如图为通电电路中一段导线内的电荷分布示意图，表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向，正确的说法是()A．两种电荷都向左定向移动B．两种电荷都向右定向移动C.不做定向移动，向左定向移动D.不做定向移动，向右定向移动9．在电路分析过程中，若电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．小灯泡会熄灭B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大10．有两个电阻R1、R2，其阻值的标识已模糊不清，为比较两个电阻的阻值大小，某同学设计了如图所示四种电路(图中小灯泡规格都相同)，其中不能达到目的的是()二、填空题(每空3分，共24分)11．概念图能清晰地反映概念之间的联系。

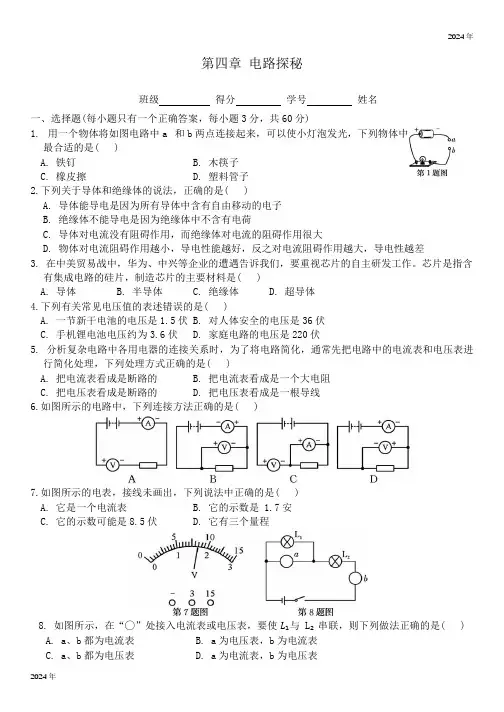

第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 用一个物体将如图电路中a 和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法，正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用，而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小，导电性能越好，反之对电流阻碍作用越大，导电性越差3. 在中美贸易战中，华为、中兴等企业的遭遇告诉我们，要重视芯片的自主研发工作。

芯片是指含有集成电路的硅片，制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 手机锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中，下列连接方法正确的是( )7.如图所示的电表，接线未画出，下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示，在“◯”处接入电流表或电压表，要使L₁与 L₂串联，则下列做法正确的是( )A. a、b都为电流表B. a为电压表，b为电流表C. a、b都为电压表D. a为电流表，b为电压表9. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变亮，则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时，电流表无示数但电压表有示数12. 在如图所示的电路中，闭合开关S后，灯L不发光。

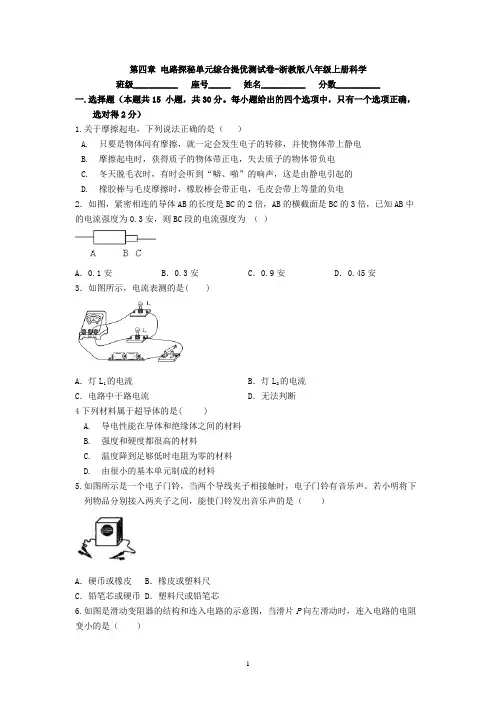

第四章电路探秘单元综合提优测试卷-浙教版八年级上册科学班级__________ 座号_____ 姓名__________ 分数__________一.选择题（本题共15 小题，共30分。

每小题给出的四个选项中，只有一个选项正确，选对得2分）1.关于摩擦起电，下列说法正确的是（）A. 只要是物体间有摩擦，就一定会发生电子的转移，并使物体带上静电B. 摩擦起电时，获得质子的物体带正电，失去质子的物体带负电C. 冬天脱毛衣时，有时会听到“噼、啪”的响声，这是由静电引起的D. 橡胶棒与毛皮摩擦时，橡胶棒会带正电，毛皮会带上等量的负电2．如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（）A．0.1安B．0.3安C．0.9安D．0.45安3．如图所示，电流表测的是( )A．灯L1的电流B．灯L2的电流C．电路中干路电流D．无法判断4下列材料属于超导体的是( )A. 导电性能在导体和绝缘体之间的材料B. 强度和硬度都很高的材料C. 温度降到足够低时电阻为零的材料D. 由很小的基本单元制成的材料5.如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声。

若小明将下列物品分别接入两夹子之间，能使门铃发出音乐声的是（）A．硬币或橡皮B．橡皮或塑料尺C．铅笔芯或硬币 D．塑料尺或铅笔芯6.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．7．下面关于电压表使用的叙述中正确的是( D )①电压表使用前，要先将表的指针调零②电压表测量电压时，必须与被测电路串联③电压表测量电压时，必须与被测电路并联④被测电压值不能超出电压表的最大测量值⑤电压表不能用来直接测量电源电压⑥将电压表接入电路时，注意电流必须从“＋”接线柱流入A．①②④⑤⑥ B．①③④⑤⑥C．③④⑤⑥ D．①③④⑥8．关于电压和电流的关系，下列几种说法中正确的是( C )A．电路中有电压则一定有电流B．电压和电流同时产生，同时消失C．有电压可能有电流，没电压一定没电流D．电流是产生电压的原因9．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：310．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。

浙教版八年级上册科学第4章：电路探秘单元测试一、选择题（本大题共10小题）1.下列各电路图中完全无误的是( )A. B.C. D.2.当滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）A. B.C. D.3.小明自制了一种测定风速的装置，如图所示．其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，风由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动．当风速变大时（）A. 探头A向下运动，电压表示数变小B. 探头A向上运动，电压表不数变小C. 探头A向下运动，电压表示数变大D. 探头A向上运动，电压表示数变大4.如图所示的实物图中，电流表能测量通过灯L1的电流的是（）A. B.C. D.5.如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现（）A. 电压表V1与电压表V2的示数之和不变B. 电压表V2与电流表A的示数之比不变C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V1的示数不变6.如图所示电路，已知电压表的量程为0～3V，电压表的量程为0～15V，电流表的量程为0～0.6A，定值电阻R1阻值为10Ω，滑动变阻器R2的规格是“20Ω0.5A”，电源电压为6V。

开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表、滑动变阻器正常使用的情况下，下列说法中正确的是（）A. 的变化范围为0.2～0.5AB. R2可变化范围为2～20ΩC. 的变化范围为2～3VD. 的变化范围为0～4V7.如图甲所示电路，滑动变阻器电阻R2的滑片P从下端往上端滑动过程中，电压表与电流表的示数呈图乙所示的规律。

下列有关对电路分析正确的是（）A. 电源电压是2.5伏B. 当电流表的示数为0.2A时，电阻R1，R2都是10欧C. 滑动变阻器R2接入电路的阻值变化范围是0至25欧D. 当电流表的示数为0.2A时，R1消耗的电功率是0.1瓦8.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗9.某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个？（）U/V 0.6 0.7 0.8 0.9 1.0 1.1I/A 0.18 0.21 0.25 0.27 0.30 0.33A. B.C. D.10.如图所示水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。

电学自测单元练习一、选择题(每小题只有一个正确答案，每小题2分，共36分) 1.220V 最有可能是( )A.一个电子表电池的电压B.一节干电池的电压C.家庭照明电路电压D.闪电时云层间的电压2.滑动变阻器改变阻值的本质是改变接入电路的电阻丝的( ) A.长度 B.横截面积 C.材料 D.温度3.下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是(C )4.下列说法正确的是( )A.使用电压表前，如果指针不在零刻度上，要将指针调到零刻度。

B.有三个接线柱的电压表，有三个量程。

C.使用电压表时，绝对不允许直接把表接在电源两极间。

D.电压表应串联在电路中。

5.如图所示的电路中，用电压表测灯L 1两端电压的电路图是( C)6.下列说法正确的是( )A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质 7.以下说法中正确的是( )A.绝缘体有电阻，导体没有电阻B.导体两端电压为零时，电流为零，但电阻不为零C.只有导体才能用于做电工材料D.通过导体的电流越大，导体的电阻就一定越小8.根据欧姆定律公式I ＝U R ，可变形得到R ＝UI。

对此，下列说法中正确的是( )A.导体电阻的大小跟导体两端的电压成正比B.导体电阻的大小跟导体中的电流强度成反比C.当导体两端的电压为零时，导体的电阻也为零D.导体电阻的大小跟导体两端的电压和通过导体的电流强度无关9.在如图所示的电路中，有可能造成电源和电流表都损坏的是( A )10.灯L 1和L 2组成如图所示的电路，下面说法中正确的是( )A.闭合开关S ，两灯都亮，拆除导线a ，两灯串联B.闭合开关S ，两灯都不亮，拆除导线b ，两灯串联C.闭合开关S ，两灯都亮，拆除导线b ，两灯串联D.闭合开关S ，两灯都不亮，拆除导线a ，两灯串联11.一段导体两端的电压为4V ，导体的电流为1A ，如果将它两 端的电压变为2V 时，导体中的电流将变为( ) A.0.25A B.0.5A C.2A D.3A12.如右图所示的电路中，电源电压保持不变，当闭合开关后，电压表示数为6伏，电流表示数为1.5安，则右边方框内的电阻连接情况可能是()A.4欧和3欧的电阻串联B.6欧和8欧的电阻并联C.10欧和5欧的电阻串联D.12欧和6欧的电阻并联13.某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示.已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω，开始时两变阻器都处于最大阻值处，怎样才能既快又准确地使电流表指针指到要求位置上()A.先调节R1，使电流表指针指到要求位置的附近，再调节R2B.先调节R2，使电流表指针指到要求位置的附近，再调节R1C.同时调节R1和R2，使电流表指针指到要求位置D.交替、反复调节R1和R2，使电流表指针指到要求位置14.小刚同学用右图所示的电路研究电流跟电阻的关系。

浙教版科学八年级上册第四章电路探秘单元检测及答案解析姓名:________ 班级:________ 成绩:________一、选择题1 . 如图20所示，有一电路暗盒，盒内有一电源和一定值电阻，A、B、C为表面的三个接线柱．现有一实验灯泡的红、蓝两线头分别去接触三个接线柱，测试结果如下表所示，则下列判断中正确的是（）A．A、B间连接的是电阻，A、C间连接的是电源B．B、C间连接的是电阻，A、C间连接的是电源C．B、C间连接的是电阻，A、B间连接的是电源D．A、C间连接的是电阻，B、C间连接的是电源2 . 如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变3 . 如图所示电路，在m、n两点间接一滑动变阻器来控制小灯泡的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时小灯泡逐渐变亮，则变阻器连入电路的方式应采用（）A．m接a，n接b B．m接d，n接bC．m接b，n接a D．m接c，n接d4 . 柯雪知道家里这台旧电视机荧光屏发光，是因为从显像管尾部的热灯丝发射出来的电子高速撞击在荧光屏上，使荧光屏发光，则显像管内（）A．电流方向从灯丝到荧光屏B．电流方向从荧光屏到灯丝C．一会儿从灯丝到荧光屏，一会儿从荧光屏到灯丝D．因不知道正电荷的运动方向，所以无法判断5 . 如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压为U1，通过电路的电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用30Ω的电阻R3替换R1，此时R2两端的电压为U2，通过电路的总电流为I2，电路消耗的总功率为P2，则（）A．U1∶U2＝1∶2B．P1∶P2＝4∶5C．R1∶R3＝3∶1D．I1∶I2＝1∶46 . 公共场所严禁吸烟。

八年级（上）科学第四章《电路探秘》单元测试班级 姓名 得分一、选择题：(每小题2分，共40分)1．为了纪念和表彰科学家为科学发展做出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。

电流的单位是用下列哪位科学家的名字命名的 （ ）A ．安培 B.伏特 C.欧姆 D.瓦特2．把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球 （ ）A.一定不带电B.一定带负电C.一定带正电D.可能不带电3．一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变小，可采用的方法是 （ ）A.减小导线两端的电压B.增大导线中的电流C.将导线对折后连入电路D.将导线拉长后连入电路4．下面各组物质中，属于导体的是 ( )A.石墨和玻璃B.大地和人体C.陶瓷和橡胶D.金属和玻璃5.下列电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是 （ ）6.如右图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P 向右移动时，电路中的电流逐渐变小， 连入电路的接线柱是（ ） A.A 和B B.B 和CC.B 和DD.A 和D7．关于电流表和电压表的使用，下列说法错误的是( ) A ．使用前都应检查指针是否指零 B ．若有两个量程，一般都先用大量程“试触”C ．两表都不能将两接线柱直接接到电源的两极上D ．接入电路时，都应使电流从正接线柱流入，从负接线柱流出8.如右图，各元件都完好，但闭合S 后，只有L 1发光，故障可能是 （ ）A.干路部分电线断了B.L 2被短路了C.开关S 被短路了D. L 2被与灯座接触不良9. A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B 上的电压U A 、U B 和通过A 、B 的电流I A 、I B 间的关系正确的是 （ ）A ．I A =IB B ．I A >I BC ．U A =U BD ．U A >U B 10.如图右所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变阻器在这个实验中的作用是 ( )A ．改变电路中的电阻，保护电阻RB ．改变R 两端的电压C ．使R 两端的电压保持不变D ．使电流表的读数保持不变11. 如图所示的电路中，电流表测量的是( )A ．通过灯L 1的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．电源供给电路的总电流12.如图所示，开关S 闭合时，可能发生的现象是( )A ．L l 发光，L 2不发光B ．电池被烧坏C ．导线被烧断D ．L 2的灯丝被烧坏 13.在研究并联电路中的电流特点时，某同学用电流表测出干路和两条支路的电流分别为 0.6A 、0.3A 、0.3A ，在表格中记录数据后，下一步应该做的是 （ ）A.整理器材，结束实验B.换用不同规格的小灯泡，再测出几组电流值C.分析数据，得出结论D.换用电流表的另一量程，再测出一组电流值14. 如右图所示，若开关S 闭合后，灯L 1、L 2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L2不亮.由此可以判断（ ） A ．灯L 1短路 B ．灯L 2短路 C ．灯L 1断路 D ．灯L 2断路15．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。
