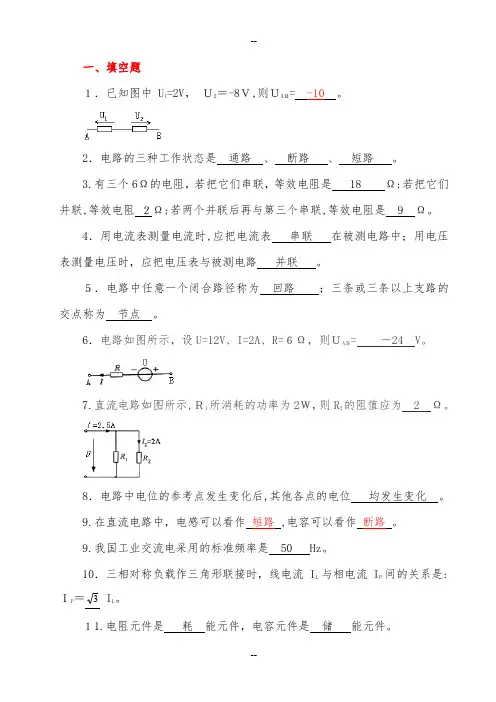

一、填空题s

49. 加在二极管上的正向电压大于死区电压时, 二极管 导通 ;加反向电压时, 二极管

截止 。

50.NPN型三极管工作在放大区时, 电位最高的是集电极, 电位最低的是 发射极。

51. 二极管最重要的特性是 单向导电性 。

52. 半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压 高(或大) 。

53. 半导体的导电能力随着温度的升高而 增长 。

54. PN结的单向导电性指的是 PN结 正向 偏置时导通, 反向 偏置时截止的特性 。

55. 晶体三极管有两个PN结, 分别是 发射结 和 集电结 , 分三个区域 集电 区、 基

区和 发射 区。晶体管的三种工作状态是 放大状态 、 饱和状态 和 截止 。

56.三极管输入特性曲线指的是UCE为一定期, 讨论 IB 和 UBE 之间的关系。

57.在定量分析放大电路的工作性能时, 通常采用图解法和 微变等效电路 法。

58. 稳压管工作在特性曲线的反向击穿 区。

59. 物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体 。

60. 本征半导体掺入微量的三价元素形成的是 P 型半导体, 其多子为 空穴 。

61. 稳压管是一种特殊物质制造的 面 接触型 硅 二极管, 工作在特性曲线的反向击穿 区。

62.抱负运放同相输入端和反相输入端的“虚短”指的.同相输入端与反相输入端两点电位相等, 在没有短接的情况下出现相称于短接时的现象。

63.放大电路应遵循的基本原则是.发.结正偏.集.结反偏。

64.将放大.输出信.的所有或部分通过某种方式回送到输入端,这部分信号叫.反.信号。使放大器净输入信号减小,放大倍数也减小的反馈,称..反馈;使放大器净输入信号增长,放大倍数也增长的反馈,称..反馈。放大电路中常用的负反馈类型.并联电.负反馈.串联电.负反馈.并联电.负反馈.串联电.负反馈。

65.射极输出器具.电压放大倍.恒小于1.接近于1.输入信..输出信.同相,并具有输入电.高.输出电.低的特点。

66. 一个NPN三极管发射结和集电结都处在正偏, 则此三极管处在 饱和 状态;其发射结和集电结都处在反偏时, 此三极管处在 截止 状态;当发射结正偏、集电结反偏时, 三极管为 放大 状态。

67. 抱负运算放大器工作在线性区时有两个重要特点: 一是差模输入电压 相同 ,

称为 “虚短” ;二是输入电流 为零 , 称为 “虚断” 。

68.硅晶体管和锗晶体管工作于放大状态时, 其发射结电压UBE分别.0..V.0..V。

69.MOS管在不使用时应避..极悬空, 务必将各电极短接。

70.放大器输出波形的正半周削顶了, 则放大器产生的失真.截.失真, 为消除这种失真, 应将静态工作.上.。

71.集成运放有两个输入端, 称.同.输入端.反.输入端, 相应.同相输..反相输..双端输.三种输入方式。

72.放大电路有两种工作状态,当ui=0时电路的状态称.静.态,有交流信号ui输入时,放大电路的工作状态称.动.态。.动.态情况下,晶体管各极电压、电流均包.直流.态分量.交流.态分量。放大器的输入电阻..,就越能从前级信号源获得较大的电信号;输出电阻..,放大器带负载能力就越强。

73.放大电路为稳定静态工作点,应当引.直.负反馈;为提高电路的输入电阻,应当引.串.负反馈;为了稳定输出电压,应当引.电.负反馈。

74. 根据在本征半导体中掺入的杂质不同, 可把杂质半导体分为: P型半导体 和

N型半导体 两大类。

75. 数字电路中, 逻辑变量的值只有 两 个。

76. 在正逻辑的约定下, “1”表达 高 电平, “0”表达 低 电平。 77.最简与或表达式是指在表达式中 与项 最少, 且 变量个数 也最少。

78.在放大电路中, 负反馈可分为四种组态, 分别为: 电压串联负反馈 、 电压并联负反馈 、 电流串联负反馈 、 电流并联负反馈 。

79. 组合逻辑电路的输出仅与输入的状态 有关。

80. 3线—8线译码器的输入信号是 二进制代码 。

81. 时序逻辑电路的输出不仅与该电路当前的输入信号有关,还与 电路本来的状态 有关。

82.三极管输出特性曲线指的是基极电流为一定期, 讨论 IC 和 UCE 之间的关系。

83. 求和运算是运用运算放大器工作在 线性 区的特性来工作的。

84. 组合逻辑电路的基本组成单元是 门电路 。

85. JK触发器具有 置1 、 置0 、 保持 和 翻转 的功能。

86.组合逻辑电路当前的输出变量状态由输入变量的组合状态来决定, 与本来状态

无关 。

87. 共阳极的数码管输入信号的有效电平是 低 电平。

88. 在逻辑中的“1”和“0”用来表达 “真”和“假”、“高”和“低”…… 。

89.时序逻辑电路重要包. 计数. . 寄存. 两大类型,其原理电路. 触发. . 门电. 构成。

90. D触发器具有 置0 和 置1 的功能。

91. 移位寄存器可分为右移移位寄存器、 左移 移位寄存器和 双向 移位寄存器。

92. 假如放大电路的静态基极电流太大, 会产生 饱和 失真。

93. 射极输出器中, 输入电压和输出电压的相位是 同相 。

94.若整流变压器付边电压有效值为U2, 则单相桥式全波整流电路输出的平均电压Uo= 0.9 U2 , 二极管承受的最高反向工作电压URM= U2 。 95.不加滤波器的由抱负二极管组成的单相桥式整流电路的输出电压平均值为9V, 则输入正弦电压有效值应为 10V 。

96. 稳压二极管一般要串 限流电阻 进行工作的。

97. 运算放大器是一种 直接 耦合的多级放大器。

98. 触发器两个输出端的逻辑状态在正常情况下总是 互非 。

99.时序逻辑电路的输出不仅取决于当时的输入, 并且与电路的 本来输出 状态有关。

二、判断题

32. “虚短”就是两点并不真正短接, 但具有相等的电位。 (对)

33. “虚地”是指该点与接地点等电位。 ( 对 )

34.二极管若工作在反向击穿区, 一定会被击穿。 (错)

35. 晶体管可以把小电流放大成大电流。 (对)

36.在P型半导体中, 空穴是多数载流子, 电子是少数载流子。 (对)

37. 晶体管可以把小电压放大成大电压。 ( 错 )

38. 放大电路一般采用的反馈形式为负反馈。 ( 对 )

39.射极支路接入电阻RE的目的是为了稳定静态工作点...... ..)

40.射极输出器的电压放大倍数等于1, 因此它在放大电路中作用不大。..)

41.分压式偏置共发射极放大电路是可以稳定静态工作点的一种放大器。..)

42.集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数. ..)

43.“虚短”就是两点并不真正短接, 但具有相等的电位...... ..)

44.“虚地”是指该点与接地点等电位.............. ..)

45. JK触发器可完毕: 保持、置0、置1.翻转四种功能。 ( 对 )

46. “与非”门逻辑表达式为:见0得1, 全1得0。 ( 对 )

47.由于A+AB=A, 所以AB=0 ( 错 )

48. 组合逻辑电路的输出状态仅取决于输入信号状态。 ( 对 ) 49. RS触发器没有不拟定的输出状态。 ( 错 )

50.在N型半导体中, 空穴是多数载流子, 电子是少数载流子。 (错)

51. 译码电路的输出量是二进制代码。 (错)

52. 二极管两端加上正向电压就一定会导通。 (错)

53. 晶体管可以把小电流放大成大电流。 (对)

54. 编码器、译码器为组合逻辑电路。 (对)

55. 仅具有保持和翻转功能的触发器是RS触发器。 ( 错 )

56. 同步时序逻辑电路中各触发器的时钟脉冲CP是同一个信号。 (对)

三、选择题

71. 晶体管三极管放大条件是( B )。

A. 发射结要正向偏置 B. 发射结要正向偏置, 集电结要反向偏置

C.集电结要反向偏置 D.发射结要反向偏置, 集电结要正向偏置

72. P型半导体是在本征半导体中加入微量的( A )元素构成的。

A. 三价 B. 四价 C. 五价 D. 六价

73. 一般规定放大电路的( A )。

A. 输入电阻大, 输出电阻小 B. 输入电阻小, 输出电阻大

C.输入电阻小, 输出电阻小 D.输入电阻大, 输出电阻大

74. 设立静态工作点的目的( A )。

A. 使放大电路工作在线性放大区 B. 使放大电路工作在非线性区

C. 尽量提高放大电路的放大倍数 D. 尽量提高放大电路稳定性

75.在放大电路中, 集电极负载电阻Rc的作用是( C )。

A. 是三极管集电极的负载电阻 B. 使三极管工作在放大状态

C. 把三极管的电流放大作用转化成电压放大作用

76. 放大器的电压放大倍数是在 ( B )时增大。 A. 负载电阻减小 B. 负载电阻增大

C. 负载电阻不变 D. 电源电压升高

77. 影响放大器工作点稳定的重要因素是( C )。

A. β值 B. 穿透电流 C. 温度 D. 频率

78.PN结加正向电压时, 其正向电流是( A )。

A. 多子扩散而成 B. 少子扩散而成

C. 少子漂移而成 D. 多子漂移而成

79. 单相桥式或全波整流电路中, 电容滤波后, 负载电阻RL平均电压等于( D )。

A. 0.9U2 B. 1.4U2 C. 0.45U2 D. 1.2U2

80.阻容耦合放大电路能放大..)信号。

A. 直流 B. 交、直流 C. 交流

81.在放大电路中, 静态工作点过低, 会引起( B )。

A. 相位失真 B. 截止失真 C. 饱和失真 D. 交越失真
